Różnicówka w starej instalacji - Czy to bezpieczne? Poznaj fakty.

Wielu właścicieli nieruchomości w starszych budynkach boryka się z problemem przestarzałych instalacji elektrycznych, które z dzisiejszej perspektywy nie spełniają podstawowych norm bezpieczeństwa. Kwestia podłączenia wyłącznika różnicowoprądowego (RCD) w takich warunkach, zwłaszcza w instalacjach dwuprzewodowych bez dedykowanego przewodu ochronnego (PE), jest tematem budzącym wiele pytań i kontrowersji. Jako ekspert w dziedzinie instalacji elektrycznych, często spotykam się z dylematem, czy i jak można zwiększyć bezpieczeństwo w starym budownictwie, nie zawsze mając możliwość przeprowadzenia pełnej modernizacji. Postaram się wyjaśnić to zagadnienie, wskazując zarówno na techniczne możliwości, jak i na fundamentalne ograniczenia oraz ryzyka, które niosą ze sobą prowizoryczne rozwiązania.

Dlaczego podłączenie różnicówki w starej instalacji to temat pełen kontrowersji?

W polskim budownictwie, zwłaszcza tym powstałym przed latami 90., instalacje elektryczne często opierają się na układach dwuprzewodowych. Brak dedykowanego przewodu ochronnego (PE) to niestety powszechny problem, który stawia mieszkańców przed trudnym wyborem. Z jednej strony, świadomość zagrożeń płynących z przestarzałej infrastruktury rośnie, z drugiej – koszty kompleksowej modernizacji bywają zaporowe. Właśnie dlatego tak wielu ludzi poszukuje sposobów na zwiększenie bezpieczeństwa, a montaż wyłącznika różnicowoprądowego (RCD) wydaje się być atrakcyjnym, choć często mylącym, rozwiązaniem.

Problem dwóch przewodów – czym jest instalacja bez uziemienia (układ TN-C)?

Dwuprzewodowa instalacja elektryczna, powszechnie znana jako układ TN-C, to system, w którym do odbiorników doprowadzone są tylko dwa przewody: fazowy (L) i neutralny (N). Kluczową cechą tego rozwiązania jest to, że przewód neutralny (N) pełni jednocześnie funkcję ochronną, czyli jest tak zwanym przewodem PEN (Protective Earth and Neutral). Oznacza to, że nie ma w nim oddzielnego, dedykowanego przewodu ochronnego (PE), który w nowoczesnych instalacjach odpowiada za odprowadzanie prądów upływowych w bezpieczny sposób. Ta fundamentalna różnica ma ogromne znaczenie dla skuteczności ochrony przeciwporażeniowej.

Cel jest słuszny: Chęć podniesienia poziomu bezpieczeństwa w domu

Nie mam wątpliwości, że intencje osób rozważających montaż RCD w starych instalacjach są jak najbardziej słuszne. Troska o bezpieczeństwo swoje i bliskich, zwłaszcza w obliczu rosnącej liczby urządzeń elektrycznych w każdym domu, jest naturalna. Wyłącznik różnicowoprądowy to w końcu uznany i wysoce skuteczny element ochrony przeciwporażeniowej, ale tylko wtedy, gdy jest zainstalowany w odpowiednio przygotowanej i zgodnej z normami instalacji. Właśnie dlatego tak ważne jest zrozumienie, że jego skuteczność jest silnie uzależniona od warunków, w jakich pracuje.

Dylemat mieszkańca starego budownictwa: Modernizować czy szukać półśrodków?

Właściciele starszych nieruchomości często stają przed prawdziwym dylematem. Pełna modernizacja instalacji elektrycznej, polegająca na wymianie przewodów na trójprzewodowe i dostosowaniu jej do współczesnych standardów, to inwestycja kosztowna i czasochłonna, często wiążąca się z gruntownym remontem. Z drugiej strony, świadomość, że istniejące instalacje są potencjalnie niebezpieczne, skłania do poszukiwania alternatyw. W tym miejscu pojawia się pokusa zastosowania "półśrodków" – rozwiązań, które mają doraźnie poprawić bezpieczeństwo, ale nie zawsze są optymalne ani, co ważniejsze, zgodne z obowiązującymi przepisami.

Jak działa wyłącznik różnicowoprądowy? Klucz do zrozumienia (i uniknięcia) zagrożeń

Aby w pełni zrozumieć ograniczenia RCD w starych instalacjach, musimy najpierw przypomnieć sobie, jak ten wyłącznik działa w idealnych warunkach. Zrozumienie jego mechanizmu jest absolutnie kluczowe do oceny, dlaczego w pewnych sytuacjach zawodzi i dlaczego jego obecność nie zawsze oznacza pełną ochronę.

Zasada bilansu prądów: Jak RCD wykrywa niebezpieczny upływ?

Sercem działania wyłącznika różnicowoprądowego jest zasada bilansu prądów. RCD nieustannie monitoruje prąd płynący przewodem fazowym (L) do urządzenia oraz prąd wracający przewodem neutralnym (N) od urządzenia. W normalnych warunkach, gdy instalacja jest sprawna i nie ma żadnych uszkodzeń, te dwa prądy powinny być sobie równe. Oznacza to, że tyle prądu, ile "wypływa" do obwodu, tyle samo powinno "wracać". Jeśli pojawi się jakakolwiek różnica między tymi prądami – czyli prąd upływowy, który "ucieka" poza normalny obwód, na przykład przez ciało człowieka lub uszkodzoną izolację do ziemi – RCD natychmiast to wykrywa i w ułamku sekundy odcina zasilanie. To jego podstawowa funkcja ochronna.

Rola przewodu ochronnego (PE): Dlaczego jest on niezbędny do pełnej ochrony?

W nowoczesnych instalacjach, zgodnych z dzisiejszymi normami, kluczową rolę odgrywa przewód ochronny (PE). To on stanowi bezpieczną drogę dla prądu upływowego w przypadku uszkodzenia izolacji w urządzeniu. Wyobraźmy sobie pralkę, w której izolacja przewodu fazowego uległa uszkodzeniu i dotknęła metalowej obudowy. Bez przewodu PE, obudowa pralki stałaby się pod napięciem, czekając na dotyk człowieka. Z przewodem PE, prąd natychmiast przepływa przez ten przewód do ziemi. To właśnie ten przepływ prądu upływowego do ziemi przez PE jest wykrywany przez RCD jako niezbilansowanie prądów L i N, co powoduje jego natychmiastowe zadziałanie. Jak podaje Inbuild.pl, brak przewodu PE jest głównym powodem ograniczonej skuteczności RCD w starych instalacjach, ponieważ uniemożliwia on skuteczne odprowadzenie prądu upływowego i szybkie zadziałanie wyłącznika.

Co się dzieje, gdy dotkniesz uszkodzonego urządzenia w prawidłowej instalacji?

Rozważmy scenariusz, w którym w prawidłowo wykonanej instalacji (z przewodem PE) dochodzi do uszkodzenia izolacji urządzenia i jego metalowa obudowa zostaje pod napięciem. W momencie, gdy człowiek dotyka tej obudowy, prąd upływowy nie płynie już tylko przez PE, ale także przez ciało człowieka do ziemi. Jednakże, dzięki obecności przewodu PE, znaczna część prądu natychmiast przepływa przez niego do ziemi, tworząc różnicę prądów wykrywaną przez RCD. Wyłącznik różnicowoprądowy zadziała błyskawicznie, odcinając zasilanie, zanim prąd przepływający przez ciało człowieka osiągnie niebezpieczną wartość. To minimalizuje ryzyko poważnego porażenia, a w wielu przypadkach całkowicie mu zapobiega. W instalacji dwuprzewodowej ten mechanizm jest niestety niemożliwy do zrealizowania w pełni.

Różnicówka bez uziemienia – czy ma prawo zadziałać i czy jest to legalne?

To jest sedno problemu i zarazem źródło największych nieporozumień. Technicznie, RCD w instalacji dwuprzewodowej może zadziałać, ale jego skuteczność jest drastycznie ograniczona, a samo podłączenie jest niezgodne z obowiązującymi przepisami. Musimy to sobie jasno powiedzieć.

Ograniczona ochrona: Kiedy różnicówka zadziała, a kiedy zawiedzie w instalacji 2-żyłowej?

W instalacji dwuprzewodowej (TN-C), RCD może zadziałać w przypadku porażenia bezpośredniego. Oznacza to sytuację, gdy człowiek dotknie bezpośrednio elementu będącego pod napięciem (np. uszkodzonego przewodu fazowego) i prąd popłynie przez jego ciało do ziemi. Wówczas RCD wykryje niezbilansowanie prądów L i N i odłączy zasilanie, chroniąc przed skutkami porażenia. Jednakże, RCD nie zapewni ochrony przed dotykiem pośrednim. Gdy w urządzeniu z metalową obudową (np. pralce, lodówce) dojdzie do uszkodzenia izolacji i napięcie pojawi się na obudowie, w instalacji bez przewodu PE prąd upływu nie znajdzie drogi do ziemi. Napięcie będzie utrzymywać się na obudowie, a RCD nie zadziała. Wyłącznik zadziała dopiero w momencie, gdy człowiek dotknie takiej obudowy, stając się drogą upływu prądu. Oznacza to, że porażenie jest nieuniknione, a RCD jedynie je przerwie, zamiast mu zapobiec.

Konflikt z „zerowaniem”: Dlaczego podłączenie RCD w układzie TN-C jest niezgodne z przepisami?

W Polsce, jak i w całej Unii Europejskiej, obowiązują ścisłe normy dotyczące instalacji elektrycznych, takie jak PN-HD 60364. Przepisy te kategorycznie zabraniają stosowania wyłączników RCD w układach TN-C. Dlaczego? Ponieważ w układzie TN-C przewód neutralny (N) jest jednocześnie przewodem ochronnym (PE), tworząc wspólny przewód PEN. Wyłącznik różnicowoprądowy, aby poprawnie działać, musi monitorować i potencjalnie przerywać obwód zarówno fazowy, jak i neutralny. Przerwanie przewodu PEN jest niedopuszczalne i niezwykle niebezpieczne. Gdyby RCD przerwał przewód PEN, wszystkie urządzenia podłączone do tego obwodu straciłyby ochronę, a na ich metalowych obudowach mogłoby pojawić się niebezpieczne napięcie fazowe, prowadząc do poważnego zagrożenia porażeniem. Z tego powodu instalowanie RCD w układzie TN-C jest niezgodne z obowiązującymi normami i stanowi poważne naruszenie przepisów bezpieczeństwa. Jest to po prostu niezgodne z dobrymi praktykami inżynierskimi i może prowadzić do tragicznych konsekwencji.

Fałszywe poczucie bezpieczeństwa: Największe zagrożenie prowizorycznych rozwiązań

Moim zdaniem, największym zagrożeniem wynikającym z montażu RCD w instalacji TN-C jest stworzenie fałszywego poczucia bezpieczeństwa. Użytkownicy, widząc zainstalowany wyłącznik różnicowoprądowy i testując go przyciskiem "TEST", mogą błędnie zakładać, że są w pełni chronieni. To złudzenie może prowadzić do nieostrożnych zachowań, ignorowania realnych zagrożeń i zaniechania koniecznej modernizacji. Pamiętajmy, że RCD w tej konfiguracji nie jest w stanie wyeliminować wszystkich zagrożeń, a jego obecność nie zwalnia z obowiązku przestrzegania norm i dbania o prawidłową instalację elektryczną.

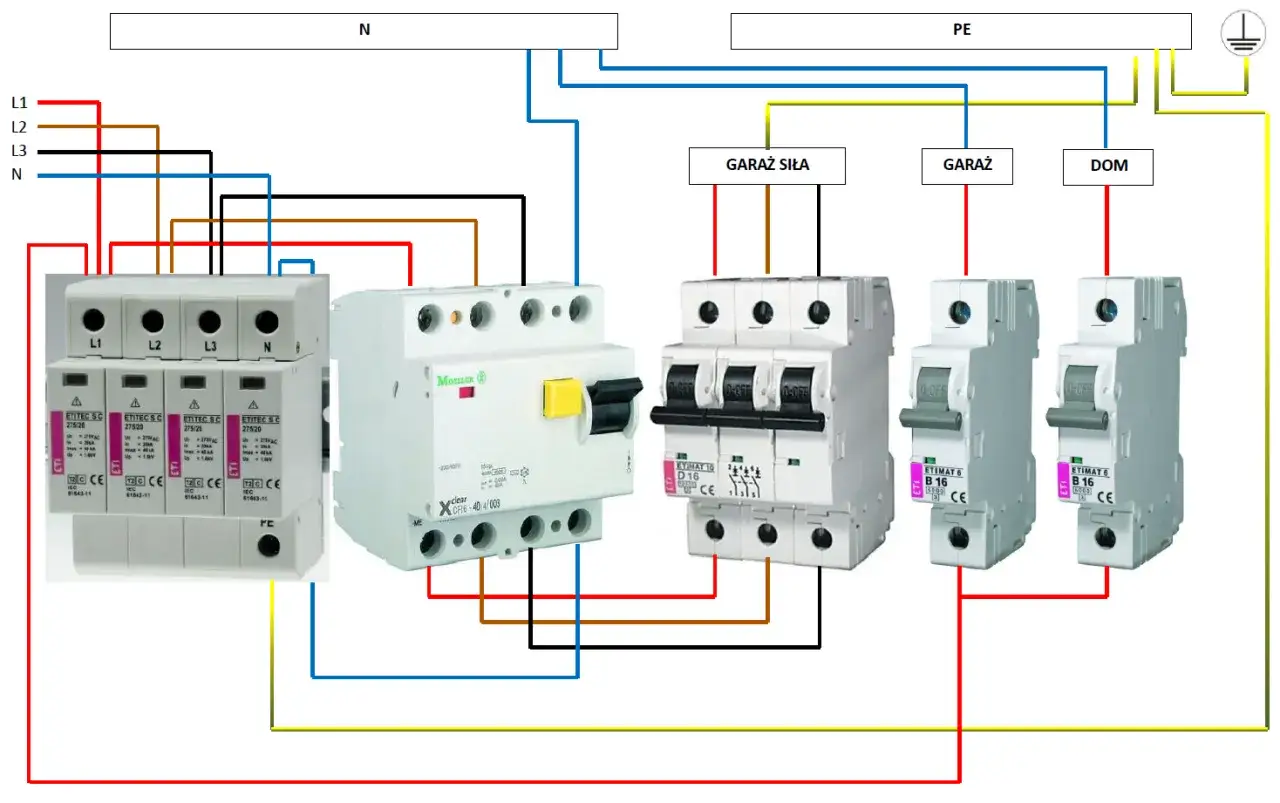

Schemat podłączenia RCD w instalacji bez PE – UWAGA, to rozwiązanie nie jest zalecane!

Ważna uwaga: Poniższy opis ma charakter wyłącznie informacyjny i wyjaśnia techniczne aspekty podłączenia RCD w instalacji dwuprzewodowej. Rozwiązanie to jest niezgodne z obowiązującymi przepisami i normami bezpieczeństwa, nie zapewnia pełnej ochrony przeciwporażeniowej i nie jest rekomendowane przez ekspertów. Wszelkie prace przy instalacji elektrycznej powinny być wykonywane przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Poniżej przedstawiono kroki, jak technicznie podłączyć wyłącznik różnicowoprądowy w instalacji dwuprzewodowej, jednak należy pamiętać o wszystkich wcześniej wymienionych ograniczeniach i zagrożeniach.

1. Krok 1: Identyfikacja przewodów fazowego (L) i neutralnego (N)

   Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie główne. To absolutna podstawa bezpieczeństwa. Następnie za pomocą próbnika napięcia lub multimetru należy precyzyjnie zidentyfikować przewód fazowy (L) i neutralny (N) w obwodzie, do którego ma być podłączony RCD. W starych instalacjach kolory przewodów mogą być niestandardowe lub wyblakłe, co dodatkowo zwiększa ryzyko błędu. Precyzyjna identyfikacja jest kluczowa dla prawidłowego i bezpiecznego podłączenia.

2. Krok 2: Prawidłowe wpięcie przewodów L i N do zacisków wejściowych i wyjściowych RCD

   Przewód fazowy (L) zasilający (czyli ten, który prowadzi prąd od strony licznika lub innego zabezpieczenia) należy podłączyć do odpowiedniego zacisku wejściowego RCD, oznaczonego zazwyczaj jako "L" lub "1". Przewód neutralny (N) zasilający należy podłączyć do zacisku wejściowego "N" (lub "3"). Następnie, przewód fazowy (L) prowadzący do obwodu chronionego (czyli dalej do gniazdek lub oświetlenia) należy podłączyć do zacisku wyjściowego RCD (zazwyczaj "L" lub "2"), a przewód neutralny (N) do zacisku wyjściowego "N" (lub "4"). Należy ściśle przestrzegać oznaczeń na RCD, aby zapewnić jego prawidłowe działanie.

3. Krok 3: Co zrobić z wolnym zaciskiem PE w różnicówce? Kategoryczny zakaz mostkowania!

   W wyłączniku różnicowoprądowym znajduje się zazwyczaj dodatkowy zacisk przeznaczony dla przewodu ochronnego (PE). W instalacji dwuprzewodowej, gdzie nie ma dedykowanego przewodu PE, ten zacisk pozostaje niepodłączony. Jest to niezwykle ważne. Kategorycznie zabrania się mostkowania tego zacisku z przewodem neutralnym (N) lub jakimkolwiek innym przewodem. Takie działanie jest niezwykle niebezpieczne i może prowadzić do poważnych awarii instalacji, porażeń, a nawet pożaru. Pamiętajmy, że w układzie TN-C przewód N jest jednocześnie PEN, a jego przerwanie przez RCD lub niewłaściwe połączenie z zaciskiem PE może skutkować utratą ochrony.

4. Krok 4: Testowanie przyciskiem „TEST” – co sprawdza i dlaczego to nie wystarczy?

   Po podłączeniu i załączeniu zasilania należy zawsze przetestować RCD za pomocą wbudowanego przycisku "TEST". Przycisk ten symuluje niewielki upływ prądu wewnątrz urządzenia, powodując jego zadziałanie i odłączenie zasilania. Jest to test sprawności samego RCD – sprawdza, czy mechanizm wyzwalający działa poprawnie. Należy jednak pamiętać, że ten test sprawdza jedynie poprawność działania wyłącznika, a nie skuteczność ochrony przeciwporażeniowej całej instalacji w warunkach braku przewodu PE. Nie daje on gwarancji, że RCD zadziała w każdej niebezpiecznej sytuacji w instalacji dwuprzewodowej, zwłaszcza w przypadku dotyku pośredniego, o czym pisałem wcześniej.

Największe mity i zagrożenia, które musisz znać, zanim podejmiesz decyzję

Decyzje dotyczące bezpieczeństwa elektrycznego nie mogą opierać się na domysłach czy mitach. Musimy być świadomi realnych zagrożeń i konsekwencji, jakie niosą ze sobą nieprawidłowe rozwiązania. Pozwól, że rozprawię się z kilkoma powszechnymi błędnymi przekonaniami.

Mit: „Różnicówka bez uziemienia chroni tak samo, tylko trochę wolniej”

To jeden z najbardziej szkodliwych mitów, z jakim się spotykam. Muszę go zdecydowanie obalić. RCD w instalacji dwuprzewodowej nie chroni "trochę wolniej", lecz fundamentalnie inaczej i w ograniczonym zakresie. Jak już wyjaśniałem, nie chroni w przypadku dotyku pośredniego. To nie jest kwestia szybkości działania, ale braku fizycznej drogi upływu prądu (przewodu PE), która jest niezbędna do zadziałania RCD w przypadku uszkodzenia izolacji urządzenia. Bez tej drogi prąd upływowy nie powstanie, a tym samym RCD nie ma czego wykryć, dopóki człowiek nie stanie się częścią obwodu. To ogromna różnica.

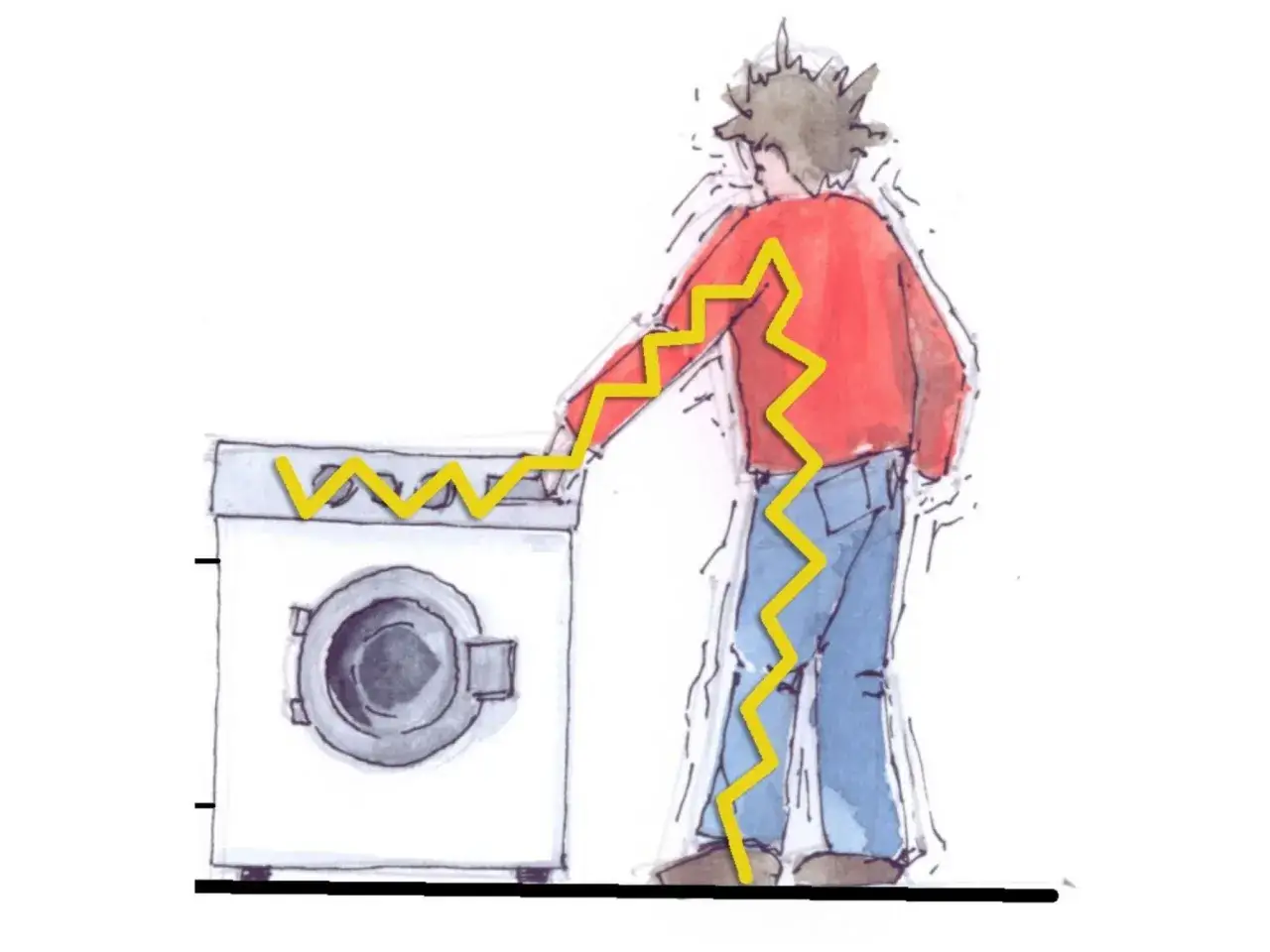

Realne zagrożenie: Napięcie na obudowie pralki lub lodówki, które czeka na dotyk

Wyobraźmy sobie typową sytuację: w pralce lub lodówce, urządzeniach z metalową obudową, dochodzi do uszkodzenia izolacji. W instalacji dwuprzewodowej, bez przewodu PE, napięcie z przewodu fazowego pojawi się na metalowej obudowie urządzenia. Co się dzieje? Napięcie to będzie utrzymywać się na obudowie, nie powodując zadziałania RCD. Dlaczego? Ponieważ nie ma drogi dla prądu upływowego do ziemi. Wyłącznik zadziała dopiero, gdy człowiek dotknie takiej obudowy, stając się drogą dla prądu. Oznacza to, że porażenie jest nieuniknione, a RCD jedynie je przerwie, zamiast mu zapobiec. To jest realne, śmiertelne zagrożenie, które prowizoryczne rozwiązania ignorują.

Odpowiedzialność prawna: Kto odpowiada w razie wypadku przy instalacji niezgodnej z normami?

Warto również poruszyć kwestię odpowiedzialności prawnej. Instalacja elektryczna niezgodna z obowiązującymi normami i przepisami może mieć poważne konsekwencje prawne w przypadku wypadku, takiego jak porażenie prądem, pożar spowodowany wadliwą instalacją, czy uszkodzenie mienia. W takiej sytuacji odpowiedzialność może spaść na właściciela nieruchomości, a w skrajnych przypadkach również na osobę, która dokonała nieautoryzowanych lub niezgodnych z przepisami modyfikacji. Ubezpieczyciele również mogą odmówić wypłaty odszkodowania, jeśli stwierdzą, że przyczyną zdarzenia była wadliwa, niezgodna z normami instalacja. To jest aspekt, którego nie można lekceważyć.

Co zamiast półśrodków? Profesjonalne i bezpieczne metody poprawy ochrony przeciwporażeniowej

W obliczu wszystkich przedstawionych ograniczeń i zagrożeń, muszę jasno i stanowczo podkreślić: istnieją tylko w pełni bezpieczne i zgodne z przepisami rozwiązania. Półśrodki, choć kuszące ze względu na niższe koszty, nigdy nie zapewnią pełnej ochrony i mogą wprowadzać w błąd.

Jedyna słuszna droga: Modernizacja instalacji do układu TN-S (trzyprzewodowego)

Jedynym w pełni poprawnym i bezpiecznym rozwiązaniem, które zapewni kompleksową ochronę przeciwporażeniową i pozwoli na pełne wykorzystanie potencjału wyłączników różnicowoprądowych, jest kompleksowa modernizacja instalacji elektrycznej. Polega ona na przejściu z przestarzałego układu TN-C na nowoczesny układ TN-S (lub TN-C-S). Kluczowym elementem tej modernizacji jest rozdział przewodu PEN (który w TN-C pełnił funkcję neutralną i ochronną) na dwa osobne przewody: dedykowany przewód neutralny (N) i dedykowany przewód ochronny (PE). Tylko taka instalacja, z oddzielnym przewodem PE doprowadzonym do każdego gniazdka i odbiornika, umożliwia skuteczne i bezpieczne działanie RCD, chroniąc zarówno przed porażeniem bezpośrednim, jak i pośrednim.

Jakie korzyści daje pełna modernizacja oprócz możliwości montażu RCD?

Modernizacja instalacji elektrycznej to inwestycja, która przynosi znacznie więcej korzyści niż tylko możliwość bezpiecznego montażu RCD. Warto wymienić najważniejsze z nich:

• Zwiększenie ogólnego poziomu bezpieczeństwa w całym obiekcie, minimalizując ryzyko porażeń i pożarów.
• Możliwość bezproblemowego podłączenia nowoczesnych urządzeń, które często wymagają obecności uziemienia (przewodu PE) do prawidłowego i bezpiecznego działania.
• Zgodność z aktualnymi przepisami i normami, co ma ogromne znaczenie przy sprzedaży nieruchomości, weryfikacji przez ubezpieczyciela, a także w przypadku kontroli.
• Zwiększenie wartości nieruchomości – nowoczesna i bezpieczna instalacja elektryczna jest dużym atutem na rynku nieruchomości.
• Eliminacja ryzyka fałszywego poczucia bezpieczeństwa, ponieważ w pełni zmodernizowana instalacja zapewnia realną i kompleksową ochronę.
