Silnik nie startuje? Jak podłączyć kondensator rozruchowy

Ten artykuł ma na celu dostarczenie kompleksowego i bezpiecznego poradnika dotyczącego podłączania kondensatora rozruchowego do jednofazowego silnika elektrycznego. Dowiesz się, jak krok po kroku wykonać to zadanie, dobrać odpowiedni kondensator oraz zdiagnozować potencjalne problemy, aby Twój silnik działał sprawnie i bezpiecznie.

Dlaczego silnik jednofazowy w ogóle potrzebuje kondensatora

Silniki jednofazowe, w przeciwieństwie do swoich trójfazowych odpowiedników, nie są w stanie samodzielnie wystartować. Dzieje się tak, ponieważ zasilane prądem jednofazowym uzwojenie stojana generuje jedynie pulsujące pole magnetyczne, a nie wirujące. To pulsujące pole nie jest w stanie wytworzyć początkowego momentu obrotowego, który byłby wystarczający do wprawienia wirnika w ruch. Wirnik pozostaje więc w spoczynku, a silnik jedynie buczy.

Właśnie w tym miejscu do gry wkracza kondensator. Jego kluczowa rola polega na tym, że podłączony do uzwojenia pomocniczego (rozruchowego) silnika, wprowadza przesunięcie fazowe prądu o około 90°. To przesunięcie powoduje, że w uzwojeniu pomocniczym prąd osiąga maksimum w innym momencie niż w uzwojeniu głównym, co w efekcie tworzy wirujące pole magnetyczne. To właśnie to wirujące pole inicjuje ruch wirnika i pozwala silnikowi na bezpieczny i efektywny rozruch.

Warto również rozróżnić dwa typy kondensatorów stosowanych w silnikach jednofazowych: kondensator rozruchowy i kondensator pracy. Kondensator rozruchowy, jak sama nazwa wskazuje, służy wyłącznie do wspomagania startu silnika. Charakteryzuje się dużą pojemnością, często od kilkudziesięciu do kilkuset mikrofaradów (µF), i jest załączany tylko na krótką chwilę rozruchu. Po osiągnięciu przez silnik odpowiedniej prędkości, kondensator rozruchowy jest odłączany, zazwyczaj za pomocą wyłącznika odśrodkowego lub zewnętrznego przekaźnika. Z kolei kondensator pracy ma mniejszą pojemność, zazwyczaj od kilku do kilkudziesięciu µF, i pracuje ciągle, poprawiając parametry pracy silnika, takie jak współczynnik mocy i stabilność obrotów. Jego zadaniem jest utrzymanie optymalnego przesunięcia fazowego prądu w uzwojeniu pomocniczym przez cały czas pracy silnika.

• Kondensator rozruchowy: Duża pojemność, działa krótko tylko podczas startu, często wymaga wyłącznika odśrodkowego.
• Kondensator pracy: Mniejsza pojemność, pracuje ciągle, poprawia efektywność i stabilność silnika.

Zanim zaczniesz: absolutne podstawy bezpieczeństwa

Zanim przystąpisz do jakichkolwiek prac związanych z podłączaniem lub wymianą kondensatora, musisz bezwzględnie pamiętać o bezpieczeństwie. Elektryczność to nie zabawa, a ignorowanie podstawowych zasad może prowadzić do poważnych obrażeń, a nawet śmierci. Pierwszą i najważniejszą zasadą jest całkowite odłączenie urządzenia od zasilania. Nie wystarczy wyłączyć silnika przyciskiem – należy odłączyć wtyczkę z gniazdka, a w przypadku urządzeń na stałe podłączonych do instalacji, wyłączyć odpowiednie bezpieczniki w tablicy rozdzielczej. Zawsze upewnij się, że zasilanie jest całkowicie odłączone, sprawdzając obecność napięcia próbnikiem lub multimetrem.

Kolejnym niezwykle ważnym krokiem jest bezpieczne rozładowanie starego kondensatora. Nawet po odłączeniu od sieci, kondensator może przechowywać niebezpieczny ładunek elektryczny, który może spowodować silne porażenie. Aby go rozładować, należy użyć opornika (np. 10 kΩ, 5W) lub izolowanego wkrętaka. Ostrożnie dotknij jednocześnie obu końcówek kondensatora, łącząc je ze sobą przez opornik lub wkrętak. Powinieneś usłyszeć delikatny trzask lub zobaczyć małą iskrę, co będzie świadczyć o rozładowaniu. Zawsze używaj narzędzi z izolowanymi rękojeściami i pamiętaj o środkach ochrony osobistej.

Przed przystąpieniem do jakichkolwiek prac, absolutnie konieczne jest odłączenie urządzenia od zasilania i rozładowanie kondensatora (np. przez zwarcie jego końcówek za pomocą opornika lub izolowanego wkrętaka), ponieważ może on przechowywać niebezpieczny ładunek elektryczny nawet po odłączeniu od sieci.

Aby prawidłowo i bezpiecznie wykonać montaż, przygotuj następujące narzędzia:

• Multimetr (z funkcją pomiaru rezystancji i pojemności)
• Izolowane wkrętaki (płaskie i krzyżakowe)
• Szczypce uniwersalne i do cięcia
• Ściągacz izolacji
• Opornik do bezpiecznego rozładowania kondensatora (np. 10 kΩ, 5W)
• Rękawice ochronne i okulary ochronne

Identyfikacja przewodów i uzwojeń w silniku – praktyczny poradnik

Zanim podłączysz kondensator, kluczowe jest prawidłowe zidentyfikowanie uzwojeń silnika. Jeśli masz szczęście, na tabliczce znamionowej silnika lub w jego pokrywie zaciskowej znajdziesz schemat połączeń. To najprostsza i najbezpieczniejsza metoda, ponieważ producent dokładnie określa, które przewody odpowiadają poszczególnym uzwojeniom. Zawsze staraj się najpierw znaleźć i odczytać ten schemat.

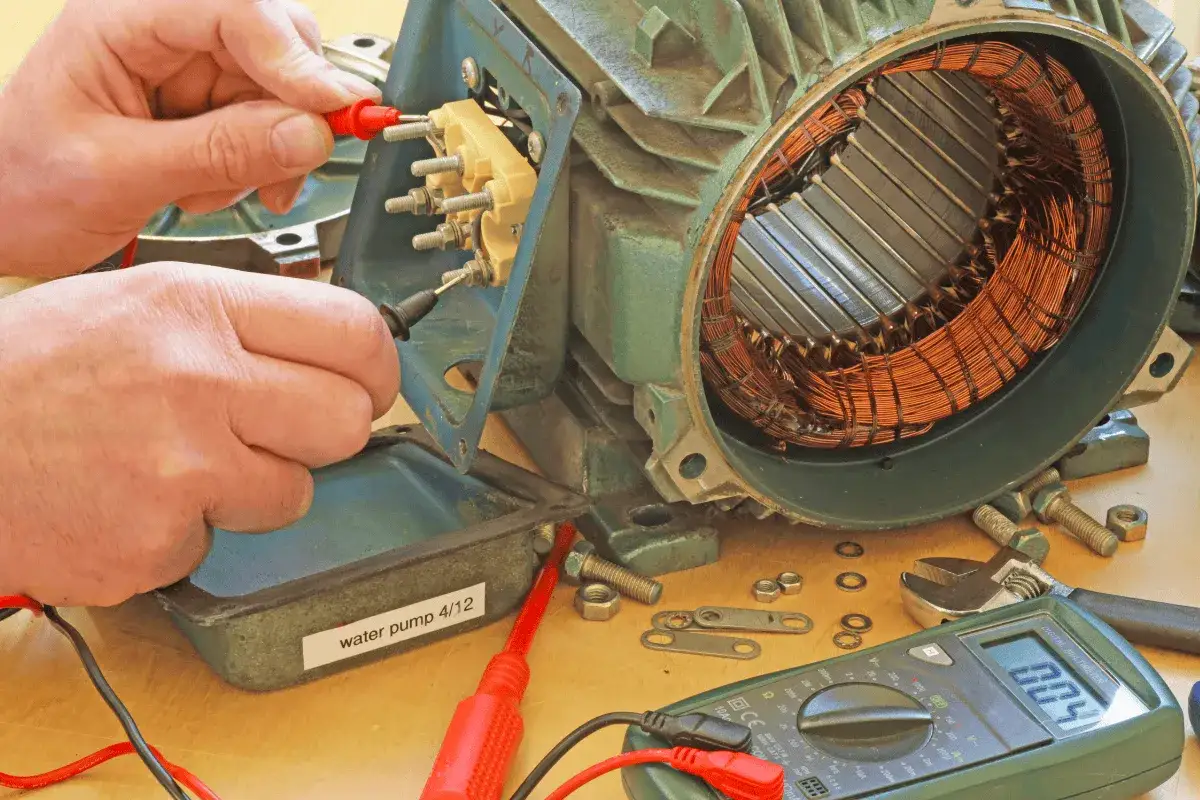

Jeśli schematu brakuje lub jest nieczytelny, będziesz musiał zidentyfikować uzwojenia za pomocą multimetru. W silniku jednofazowym mamy zazwyczaj dwa główne uzwojenia: uzwojenie główne (robocze) i uzwojenie pomocnicze (rozruchowe). Ich rezystancje różnią się, co pozwala na ich rozróżnienie. Uzwojenie pomocnicze jest zazwyczaj nawinięte cieńszym drutem i ma wyższą rezystancję, natomiast uzwojenie główne ma niższą rezystancję. Czasem spotyka się również typowe oznaczenia kolorów przewodów, np. czarny lub brązowy dla uzwojenia głównego oraz niebieski lub żółty dla uzwojenia pomocniczego, ale nie jest to regułą i zawsze należy to zweryfikować.

1. Upewnij się, że silnik jest całkowicie odłączony od zasilania.
2. Ustaw multimetr na pomiar rezystancji (Ω), wybierając odpowiedni zakres (np. 200 Ω).
3. Zmierz rezystancję między wszystkimi dostępnymi końcówkami przewodów wychodzących z silnika.
4. Zidentyfikuj parę przewodów o najniższej rezystancji – to będzie uzwojenie główne (robocze).
5. Zidentyfikuj parę przewodów o wyższej rezystancji – to będzie uzwojenie pomocnicze (rozruchowe).
6. Jeśli są trzy przewody, zmierz rezystancję między każdą parą. Najwyższa rezystancja będzie między końcami uzwojenia głównego i pomocniczego połączonymi szeregowo, a punkt wspólny będzie odpowiadał końcówce o średniej rezystancji do pozostałych.

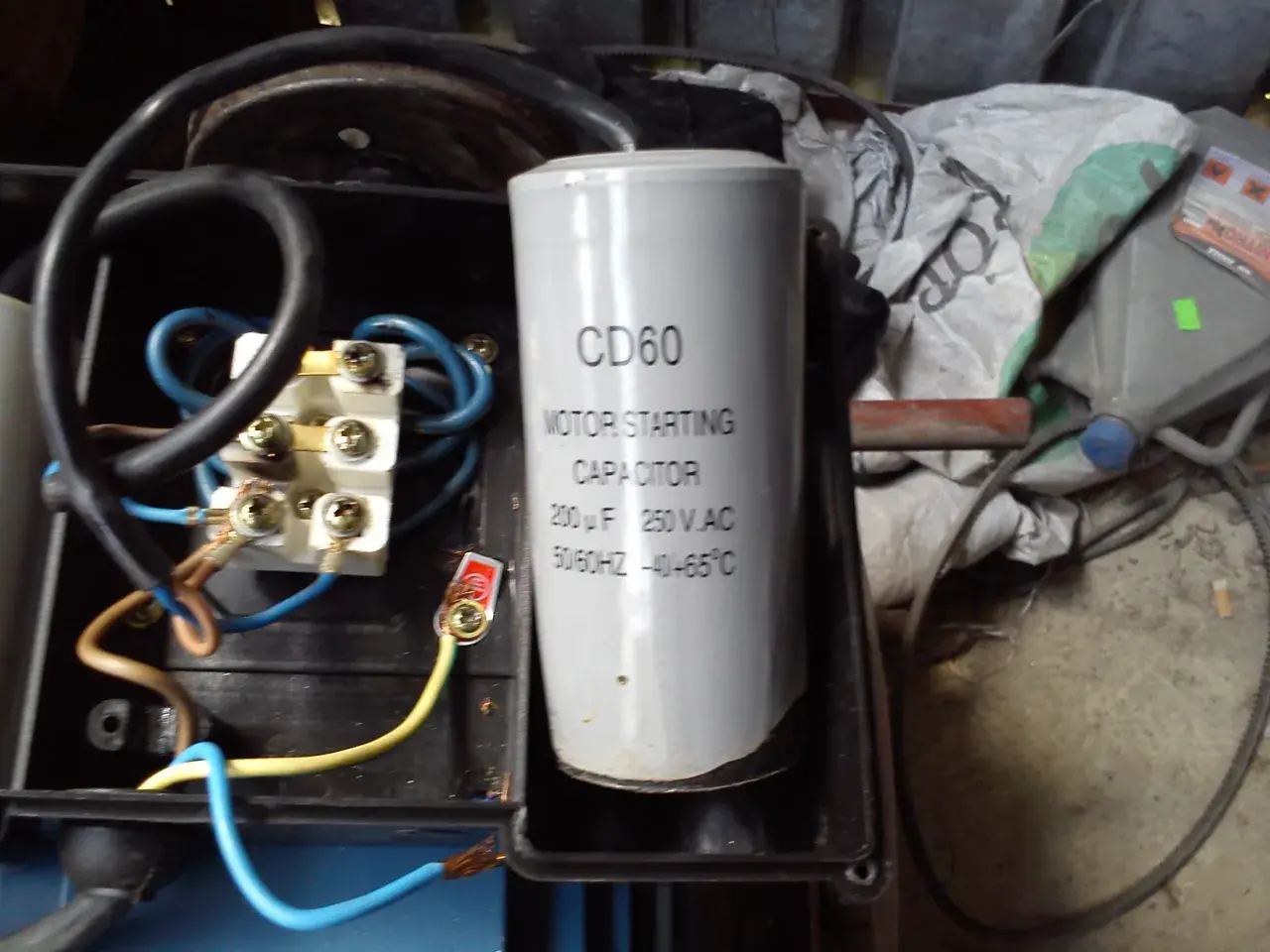

Jak podłączyć kondensator rozruchowy krok po kroku

Prawidłowe podłączenie kondensatora rozruchowego jest kluczowe dla sprawnego działania silnika. Pamiętaj, aby zawsze postępować zgodnie z zasadami bezpieczeństwa, o których pisałem wcześniej. Podstawowa zasada jest taka, że kondensator rozruchowy wpina się szeregowo z uzwojeniem rozruchowym. Następnie ten połączony układ (uzwojenie rozruchowe + kondensator) łączy się równolegle z uzwojeniem głównym. Całość jest podłączana do zasilania sieciowego, czyli do fazy (L) i zera (N).

1. Zidentyfikuj uzwojenie główne (robocze) i uzwojenie pomocnicze (rozruchowe) silnika.
2. Podłącz jeden koniec kondensatora rozruchowego do jednego końca uzwojenia pomocniczego.
3. Drugi koniec kondensatora połącz z jednym końcem uzwojenia głównego.
4. Drugi koniec uzwojenia pomocniczego połącz z drugim końcem uzwojenia głównego. Ten punkt będzie wspólnym połączeniem (tzw. "zero" lub neutralny).
5. Do punktu wspólnego podłącz przewód neutralny (N) zasilania.
6. Do połączenia między kondensatorem a uzwojeniem głównym podłącz przewód fazowy (L) zasilania.
7. Upewnij się, że wszystkie połączenia są solidne i zaizolowane.

Podłączanie silnika z dwoma kondensatorami (rozruchowym i pracy):

W przypadku silników z dwoma kondensatorami, kondensator pracy jest podłączony na stałe równolegle do uzwojenia rozruchowego i zasilania. Kondensator rozruchowy jest podłączony równolegle do kondensatora pracy, ale tylko na czas startu, zazwyczaj przez wyłącznik odśrodkowy lub zewnętrzny przełącznik. Po osiągnięciu przez silnik około 70-80% prędkości znamionowej, kondensator rozruchowy jest odłączany. Taki układ zapewnia zarówno silny moment rozruchowy, jak i optymalną pracę ciągłą.

Jak zmienić kierunek obrotów silnika:

Często pojawia się potrzeba zmiany kierunku obrotów silnika, na przykład w pompach czy wentylatorach. Aby to zrobić w silniku jednofazowym z kondensatorem, należy zamienić miejscami końcówki uzwojenia rozruchowego względem uzwojenia głównego. Innymi słowy, jeśli kondensator był podłączony do jednego końca uzwojenia rozruchowego i fazy, to po zamianie jego drugiego końca z fazą, silnik zacznie obracać się w przeciwnym kierunku. Zawsze upewnij się, że silnik jest odłączony od zasilania przed wykonaniem jakichkolwiek zmian w okablowaniu. Niewłaściwa zamiana może prowadzić do uszkodzenia silnika.

Jak dobrać idealny kondensator do Twojego silnika

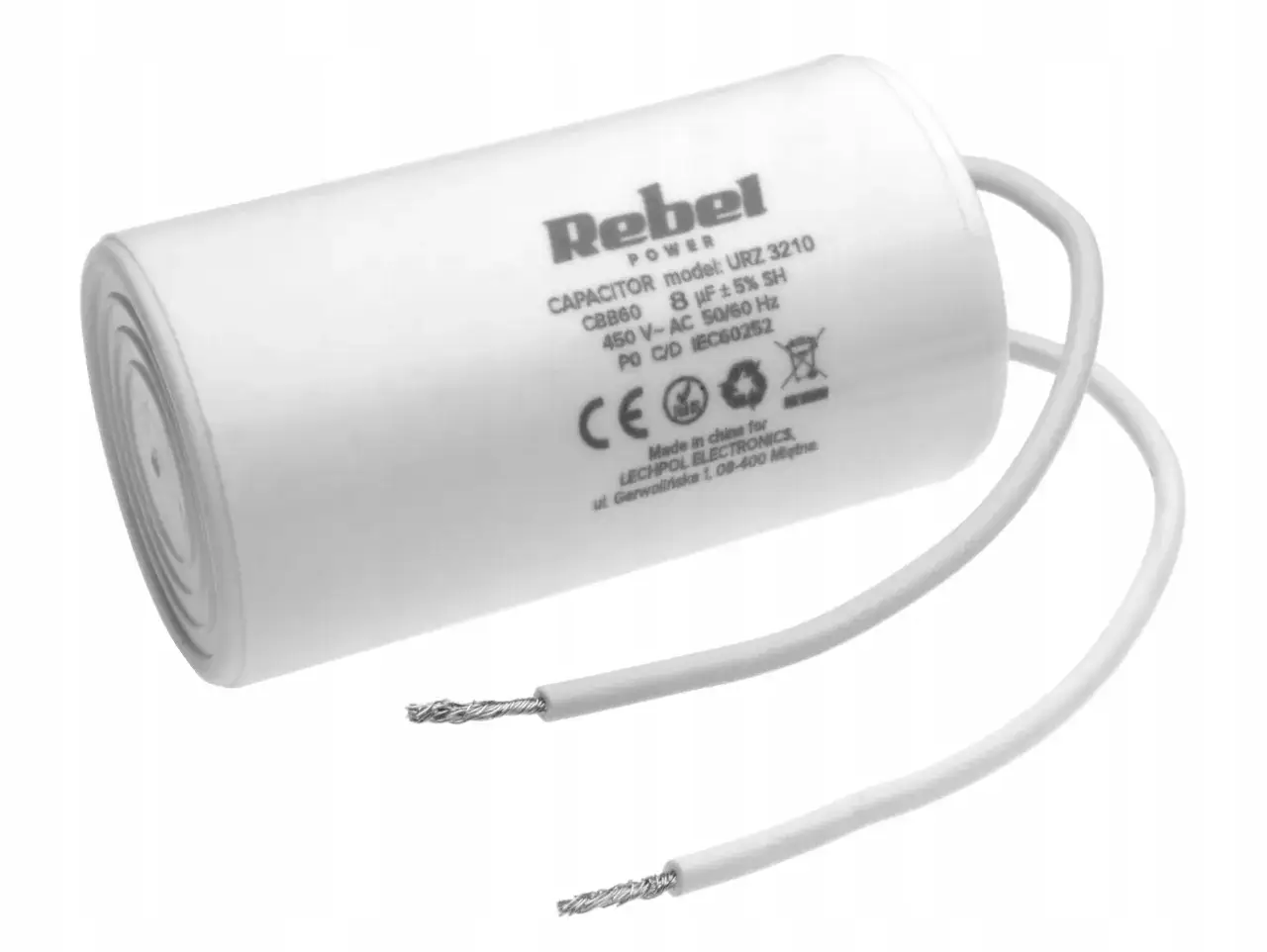

Dobór odpowiedniego kondensatora to jeden z najważniejszych etapów, który bezpośrednio wpływa na prawidłową pracę i żywotność silnika. Na obudowie każdego kondensatora znajdziesz dwa kluczowe parametry: pojemność (µF) oraz napięcie znamionowe (V). Pojemność jest kluczowa dla zapewnienia odpowiedniego momentu rozruchowego, natomiast napięcie znamionowe jest fundamentalne dla bezpieczeństwa i trwałości kondensatora.

Dla silników jednofazowych zasilanych napięciem 230 V istnieje praktyczna zasada doboru pojemności, która mówi, że na każdy 1 kW mocy silnika potrzebujemy orientacyjnie od 30 do 70 µF pojemności kondensatora rozruchowego. Według danych geektata.pl, typowy zakres doboru pojemności kondensatora rozruchowego wynosi od 30 do 70 µF na każdy 1 kW mocy silnika jednofazowego przy napięciu 230 V. Pamiętaj, że są to wartości orientacyjne, a najlepszym źródłem informacji zawsze będzie dokumentacja techniczna silnika.

Napięcie pracy kondensatora jest często niedoceniane, a jest ono ważniejsze niż myślisz. Musi być ono zawsze wyższe niż napięcie sieci, do której podłączony jest silnik. Dla sieci 230 V bezpiecznie jest stosować kondensatory o napięciu pracy 450 V lub wyższym. Użycie kondensatora o zbyt niskim napięciu znamionowym grozi jego szybkim uszkodzeniem, a nawet wybuchem, co stwarza poważne zagrożenie.

Co grozi montażem kondensatora o niewłaściwej pojemności? Zbyt mała pojemność spowoduje, że silnik będzie miał trudności z rozruchem – może buczeć, nie ruszać wcale lub ruszać z trudem, zwłaszcza pod obciążeniem. Z kolei zbyt duża pojemność może prowadzić do przegrzewania uzwojenia rozruchowego, co skraca żywotność silnika, a w skrajnych przypadkach może doprowadzić do jego trwałego uszkodzenia. Należy dążyć do wartości optymalnej, która zapewni płynny start bez nadmiernego obciążania uzwojeń.

Pamiętaj, że są to wartości orientacyjne. Zawsze warto sprawdzić zalecenia producenta silnika.

Najczęstsze problemy i ich diagnostyka – co robić, gdy silnik nie startuje

Uszkodzony kondensator rozruchowy to jedna z najczęstszych przyczyn problemów z uruchomieniem silników jednofazowych. Typowe objawy, które powinny wzbudzić Twoją czujność, to: silnik buczy, ale nie rusza, zwłaszcza pod obciążeniem; problemy z uruchomieniem, wymagające ręcznego popchnięcia wirnika; lub całkowity brak startu. W takich sytuacjach kondensator jest pierwszym elementem, który należy sprawdzić.

Wizualna inspekcja może już wiele powiedzieć. Zwróć uwagę na wszelkie oznaki uszkodzenia mechanicznego kondensatora: spuchnięcie obudowy, pęknięcia, wyciek elektrolitu (często w postaci oleistej substancji), czy osmolenia. Tego typu uszkodzenia jednoznacznie wskazują na konieczność wymiany.

Jeśli wizualnie kondensator wygląda na sprawny, należy sprawdzić jego pojemność za pomocą multimetru z odpowiednią funkcją. Pamiętaj o wcześniejszym rozładowaniu kondensatora!

1. Upewnij się, że kondensator jest całkowicie rozładowany (patrz sekcja o bezpieczeństwie).
2. Ustaw multimetr na funkcję pomiaru pojemności (µF).
3. Podłącz sondy multimetru do końcówek kondensatora.
4. Odczytaj wartość pojemności wyświetloną na mierniku.
5. Porównaj zmierzoną wartość z wartością nominalną podaną na obudowie kondensatora. Jeśli zmierzona wartość znacznie odbiega od nominalnej (np. jest o 20% niższa lub wyższa, lub wynosi zero), kondensator jest uszkodzony i należy go wymienić.

Warto jednak pamiętać, że uszkodzony kondensator to nie jedyna możliwa przyczyna problemów z rozruchem. Istnieją inne czynniki, które mogą uniemożliwić prawidłowe działanie silnika:

• Uszkodzony wyłącznik odśrodkowy: Jeśli silnik posiada wyłącznik odśrodkowy, który nie załącza kondensatora rozruchowego lub nie odłącza go po starcie, może to prowadzić do problemów.
• Uszkodzone uzwojenia silnika: Przerwa w uzwojeniu lub zwarcie między zwojami to poważne usterki, które wymagają interwencji specjalisty.
• Problemy z zasilaniem: Zbyt niskie napięcie w sieci elektrycznej może uniemożliwić silnikowi osiągnięcie wystarczającego momentu rozruchowego.
• Zablokowanie mechaniczne: Wirnik silnika może być zablokowany przez zanieczyszczenia, uszkodzone łożyska lub inne elementy mechaniczne, uniemożliwiając ruch.
