Samodzielne podłączenie unifonu domofonowego w mieszkaniu może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest to zadanie, które z powodzeniem możemy wykonać sami. Jako ktoś, kto często spotyka się z różnymi instalacjami, wiem, że kluczem do sukcesu jest przede wszystkim zrozumienie typu systemu, jaki mamy w bloku, a następnie precyzyjne podłączenie przewodów. W tym kompleksowym przewodniku krok po kroku wyjaśnię, jak bezpiecznie i skutecznie podłączyć nowy unifon, jak rozpoznać rodzaj instalacji, a także co zrobić, gdy po montażu coś nie działa tak, jak powinno.
Samodzielne podłączenie domofonu w bloku wymaga rozpoznania systemu i ostrożności
- W polskich blokach dominują systemy cyfrowe (2-żyłowe, wymagające konfiguracji adresu) oraz analogowe (4-, 5- lub 6-żyłowe, z różnymi funkcjami dla każdej żyły).
- Kluczowe jest zrobienie zdjęcia starego podłączenia i dokładne zidentyfikowanie funkcji przewodów, ponieważ kolory nie są znormalizowane.
- Najczęściej spotykane oznaczenia na zaciskach to MU/GND (masa), M/MIC (mikrofon), S/SPK (głośnik), RING/WYW (wywołanie) oraz Z/SW (elektrozaczep).
- Typowe problemy po montażu to brak dzwonka, brak dźwięku, szumy lub niemożność otwarcia drzwi – często wynikają z błędnego podłączenia.
- Zawsze wyłącz zasilanie przed rozpoczęciem pracy i w razie wątpliwości wezwij specjalistę, zwłaszcza gdy problem dotyczy całej instalacji.
Zanim zaczniesz: kluczowe zasady bezpieczeństwa i pierwsza diagnoza
Zanim przystąpisz do pracy, upewnij się, że masz odpowiednie narzędzia i świadomość potencjalnych zagrożeń. Pamiętaj, że praca z instalacją elektryczną zawsze niesie za sobą ryzyko, dlatego ostrożność jest najważniejsza.
Podstawa nr 1: Wyłącz zasilanie i przygotuj narzędzia
Zacznij od wyłączenia zasilania w mieszkaniu, najlepiej głównego bezpiecznika lub bezpiecznika odpowiedzialnego za obwód domofonu, jeśli jest wydzielony. Nigdy nie pracuj pod napięciem. Przygotuj niezbędne narzędzia: śrubokręty (płaski i krzyżakowy), ściągacz izolacji, miernik uniwersalny (multimetr) do sprawdzenia napięcia i ciągłości obwodu (opcjonalnie, ale bardzo pomocne), a także ostre nożyczki lub szczypce do cięcia przewodów. Warto mieć również latarkę, aby dobrze widzieć oznaczenia i przewody.
Czy problem leży tylko u Ciebie? Szybki test, który zaoszczędzi Ci pracy
Zanim zaczniesz demontować stary unifon, sprawdź, czy problem dotyczy tylko Twojego mieszkania. Zapytaj sąsiadów, czy ich domofony działają poprawnie. Jeśli problem jest powszechny, prawdopodobnie awaria leży w centrali domofonowej lub głównych liniach instalacji w budynku, a nie w Twoim unifonie. W takim przypadku samodzielna naprawa może być niemożliwa lub niepotrzebna, a rozwiązaniem będzie kontakt z administracją budynku.
Zrób to koniecznie: sfotografuj podłączenie starego unifonu
To absolutnie kluczowy krok! Przed odłączeniem jakichkolwiek przewodów, zrób kilka wyraźnych zdjęć aktualnego podłączenia starego unifonu. Zwróć uwagę na kolory przewodów i ich ułożenie w zaciskach, a także na wszelkie oznaczenia na płytce drukowanej unifonu (np. MU, SPK, MIC, RING, Z). W Polsce nie ma ustandaryzowanych kolorów przewodów domofonowych, więc zdjęcia będą Twoim jedynym, niezawodnym schematem podłączenia. Pomoże to uniknąć błędów przy podłączaniu nowego urządzenia.
Krok pierwszy: Jak rozpoznać, jaki system domofonowy masz w mieszkaniu?
Zrozumienie typu instalacji domofonowej w Twoim bloku jest fundamentalne. Od tego zależy, jaki unifon powinieneś kupić i w jaki sposób go podłączyć. Wyróżniamy dwa główne typy: cyfrowy i analogowy.
Domofon cyfrowy czy analogowy? Prosty przewodnik po różnicach
Najprostszym sposobem na rozróżnienie systemów jest sprawdzenie liczby przewodów wychodzących ze ściany do unifonu. Systemy cyfrowe zazwyczaj wykorzystują tylko dwa przewody (tzw. instalacja dwużyłowa). Systemy analogowe natomiast charakteryzują się większą liczbą żył – najczęściej 4, 5 lub 6. Inne wskazówki to oznaczenia na starym unifonie lub stacji bramowej – systemy cyfrowe często mają możliwość programowania numeru mieszkania, podczas gdy analogowe są prostsze w budowie. Według danych Bticino, w polskich blokach mieszkalnych dominują właśnie te dwa typy systemów.
Policz żyły, czyli ilu-przewodową masz instalację (2, 4, a może 6?)
Ostrożnie odkręć obudowę starego unifonu i policz, ile przewodów jest podłączonych do jego zacisków. Jeśli widzisz tylko dwa przewody, niemal na pewno masz do czynienia z systemem cyfrowym. Jeśli przewodów jest więcej – 4, 5 lub 6 – to instalacja analogowa. Pamiętaj, że niektóre przewody mogą być niepodłączone lub służyć innym celom, dlatego skup się na tych faktycznie wpiętych w unifon.
Wybór nowego unifonu – na co zwrócić uwagę, by pasował do Twojego systemu?
Wybierając nowy unifon, musisz upewnić się, że jest kompatybilny z systemem w Twoim bloku. Nie każdy unifon pasuje do każdego systemu. Producenci unifonów (np. Urmet, Laskomex, Cyfral) oferują modele dedykowane do konkretnych typów instalacji. Jeśli masz system cyfrowy, szukaj unifonu cyfrowego (zazwyczaj 2-żyłowego, z możliwością programowania adresu). Jeśli masz system analogowy, wybierz unifon analogowy, który obsługuje odpowiednią liczbę żył (np. 4-, 5- lub 6-żyłowy). Warto sprawdzić specyfikację starego unifonu lub skonsultować się z administratorem budynku, aby poznać markę i model centrali domofonowej.
Instrukcja podłączenia domofonu cyfrowego (system 2-żyłowy)
Podłączenie domofonu cyfrowego jest zazwyczaj prostsze ze względu na mniejszą liczbę przewodów, ale wymaga precyzyjnego podłączenia polaryzacji oraz konfiguracji numeru mieszkania.
Podłączanie przewodów do zacisków L+ i L-: jak nie popełnić błędu?
W systemach cyfrowych zazwyczaj występują dwa przewody, które należy podłączyć do zacisków oznaczonych jako "L+" i "L-" (lub "+" i "-") na płytce nowego unifonu. Kluczowe jest zachowanie prawidłowej polaryzacji. Jeśli nie masz pewności, który przewód jest "plusem", a który "minusem", możesz spróbować podłączyć je w dowolny sposób. Jeśli domofon nie zadziała (brak dzwonka, brak głosu), odwróć przewody w zaciskach. W niektórych modelach unifonów cyfrowych polaryzacja jest automatycznie wykrywana, ale zawsze warto sprawdzić poprawność podłączenia.
Konfiguracja numeru mieszkania – dlaczego bez tego domofon nie zadzwoni?
Po podłączeniu przewodów, najważniejszym krokiem w systemie cyfrowym jest ustawienie unikalnego adresu (numeru) Twojego mieszkania. Bez tego system centralny nie będzie wiedział, do którego unifonu ma przekazać sygnał dzwonka. Konfiguracja odbywa się zazwyczaj za pomocą zworek (małych plastikowych elementów) na płytce unifonu lub poprzez sekwencję przycisków i sygnałów dźwiękowych (programowanie). Dokładne instrukcje znajdziesz w instrukcji obsługi nowego unifonu. Upewnij się, że numer jest zgodny z numerem Twojego mieszkania w systemie domofonowym budynku.
Instrukcja podłączenia domofonu analogowego (systemy 4-, 5- i 6-żyłowe)
Systemy analogowe są bardziej złożone ze względu na większą liczbę przewodów, z których każdy odpowiada za inną funkcję. Precyzyjne zidentyfikowanie i podłączenie każdej żyły jest kluczowe dla prawidłowego działania.

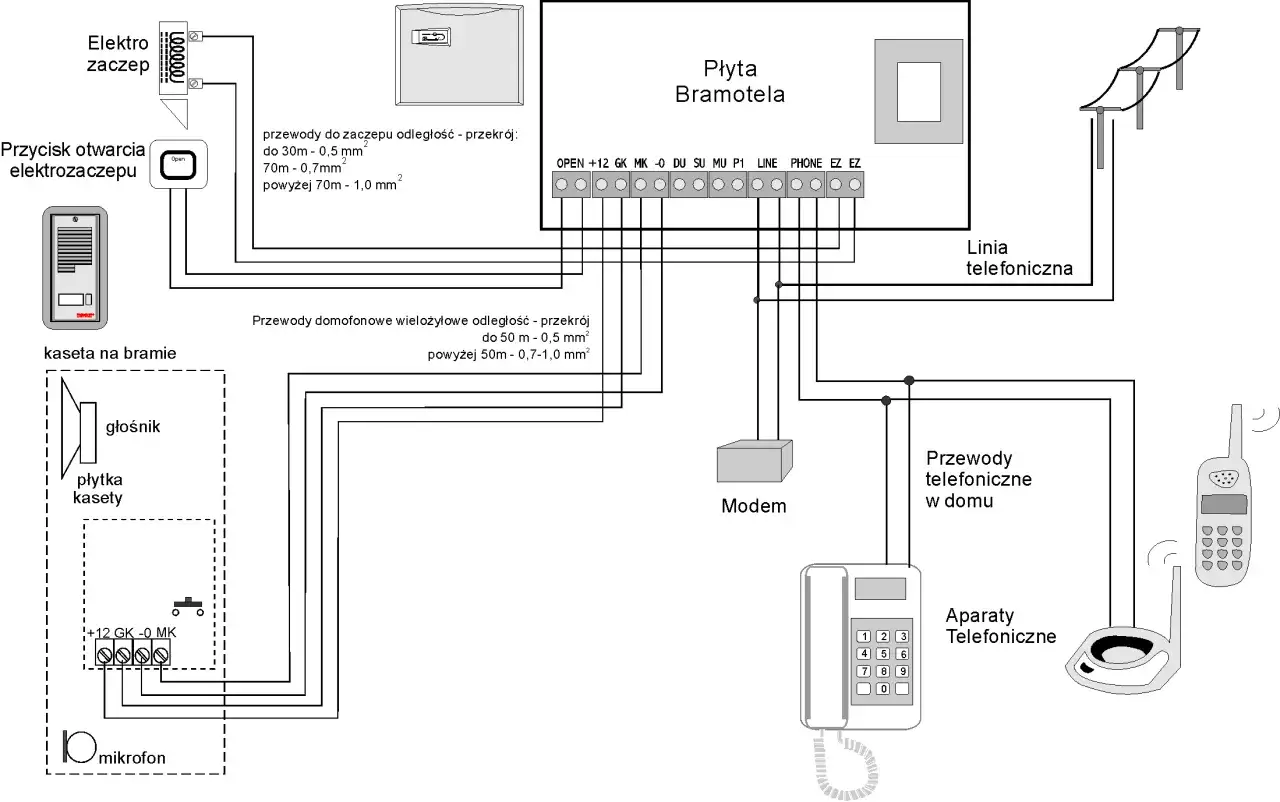

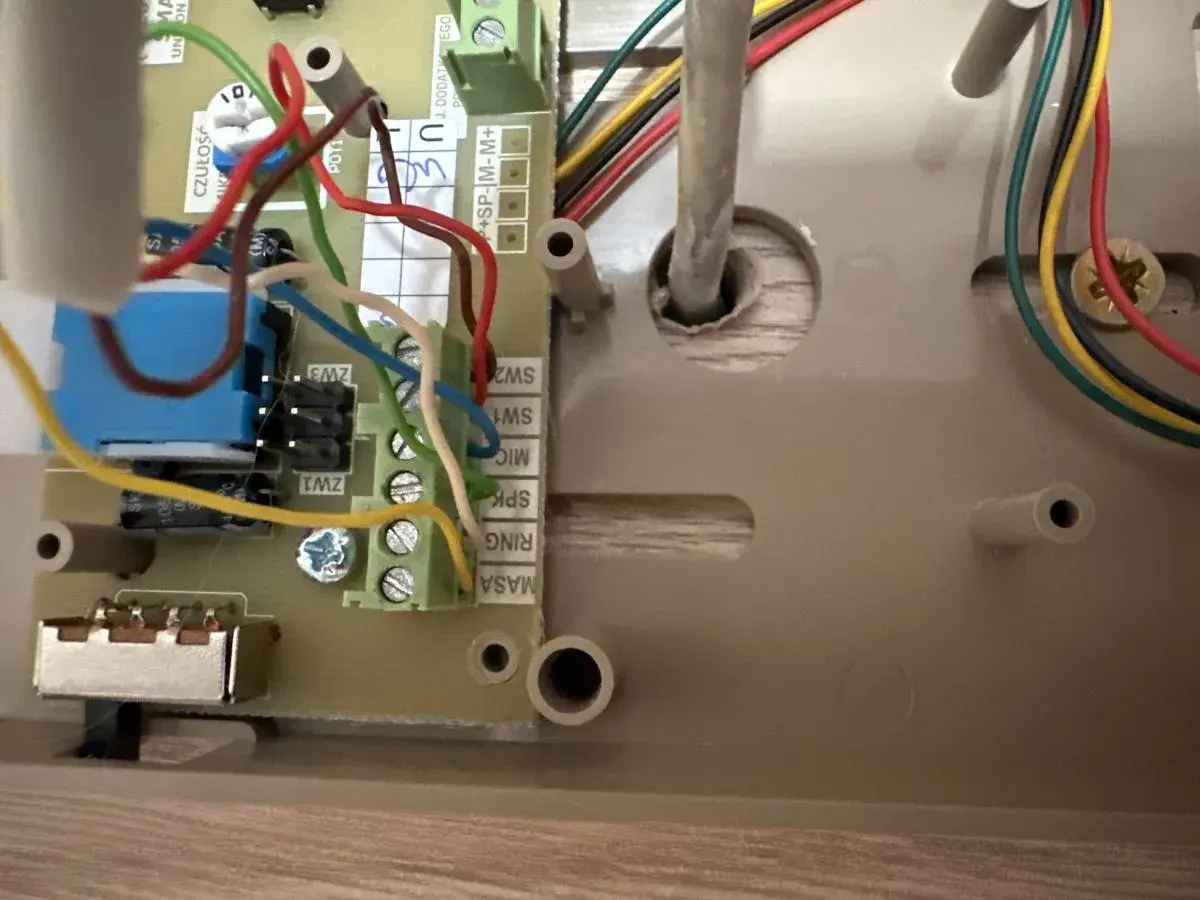

Deszyfrowanie oznaczeń: Co oznaczają skróty MU, SPK, MIC, WYW na zaciskach?
Na płytce drukowanej unifonu analogowego znajdziesz szereg oznaczeń, które wskazują funkcje poszczególnych zacisków. Poniżej przedstawiamy najczęściej spotykane skróty i ich znaczenie:
| Oznaczenie na zacisku | Funkcja |
|---|---|
| MU, GND, 0 | Masa (wspólny przewód dla wszystkich funkcji) |
| M, MIC | Mikrofon (przewód odpowiedzialny za przesyłanie głosu z mieszkania) |
| S, SPK, SP | Głośnik / Słuchawka (przewód odpowiedzialny za przesyłanie głosu do mieszkania) |
| RING, CA, WYW | Wywołanie / Dzwonek (przewód odpowiedzialny za sygnał dzwonka) |
| Z, SW | Elektrozaczep / Zamek (przewód odpowiedzialny za otwieranie drzwi) |
Pamiętaj, aby zawsze kierować się instrukcją obsługi konkretnego modelu unifonu, ponieważ oznaczenia mogą się nieznacznie różnić między producentami.
Metoda "na słuch", czyli jak znaleźć właściwe żyły, gdy nie masz schematu
Jeśli nie masz schematu starego podłączenia ani instrukcji, możesz spróbować zidentyfikować funkcje przewodów metodą prób i błędów, używając miernika uniwersalnego lub nawet "na słuch". Podłącz jeden przewód do masy (MU/GND). Następnie, dotykając kolejnymi przewodami do zacisków SPK, MIC i RING, możesz próbować zidentyfikować ich funkcje. Ta metoda, choć wymaga cierpliwości, często okazuje się skuteczna, zwłaszcza gdy, jak wspomina Bticino, kolory przewodów są nieznormalizowane.
- Wywołanie (dzwonek): Po podłączeniu masy i wywołania, poproś kogoś o zadzwonienie z panelu zewnętrznego. Usłyszysz dzwonek.
- Słuchawka (głośnik): Po podłączeniu masy i słuchawki, usłyszysz dźwięk z panelu zewnętrznego lub szumy.
- Mikrofon: Po podłączeniu masy i mikrofonu, Twój głos powinien być słyszalny na zewnątrz.
Ta metoda wymaga cierpliwości i najlepiej wykonywać ją z pomocą drugiej osoby.
Podłączanie instalacji 4-żyłowej: Masa, Słuchawka, Mikrofon i Wywołanie
W systemie 4-żyłowym każdy przewód ma swoją dedykowaną funkcję. Zazwyczaj są to: masa, słuchawka, mikrofon i wywołanie. Po zidentyfikowaniu, który przewód odpowiada za którą funkcję (na podstawie zdjęć, oznaczeń lub metody "na słuch"), podłącz je do odpowiednich zacisków na nowym unifonie. Upewnij się, że połączenia są solidne i izolowane.
Podłączanie instalacji 5/6-żyłowej: Gdzie wpiąć dodatkowe przewody od otwierania zamka?
W systemach 5- lub 6-żyłowych, oprócz standardowych funkcji (masa, słuchawka, mikrofon, wywołanie), pojawiają się dodatkowe przewody odpowiedzialne za otwieranie elektrozaczepu (zamka). Zazwyczaj są to dwa dodatkowe przewody, które należy podłączyć do zacisków oznaczonych jako "Z" lub "SW" na unifonie. Czasami jeden z tych przewodów jest połączony z masą. Dokładnie sprawdź schemat starego unifonu lub instrukcję nowego urządzenia, aby prawidłowo podłączyć obwód zamka. Niewłaściwe podłączenie może uniemożliwić otwarcie drzwi lub spowodować zwarcie.
Domofon nie działa po podłączeniu? Najczęstsze problemy i ich rozwiązania
Po podłączeniu unifonu może się zdarzyć, że coś nie działa tak, jak powinno. Oto lista najczęstszych problemów i wskazówki, jak je rozwiązać, zanim wezwiesz fachowca.
Problem: Domofon w ogóle nie dzwoni
- Sprawdź zasilanie: Upewnij się, że zasilanie w mieszkaniu jest włączone.
- Sprawdź połączenia: Przewód wywołania (RING/WYW) może być źle podłączony lub luźny. Sprawdź także połączenie masy.
- System cyfrowy: Upewnij się, że numer mieszkania został poprawnie zaprogramowany w unifonie.
- Uszkodzony unifon: Jeśli wszystkie połączenia są prawidłowe, a unifon nadal nie dzwoni, może być uszkodzony.
Problem: Słychać dzwonek, ale w słuchawce jest cisza
- Sprawdź przewód słuchawki: Przewód odpowiedzialny za głośnik (SPK/S) może być źle podłączony lub uszkodzony.
- Sprawdź masę: Niewłaściwe podłączenie masy może wpływać na wszystkie funkcje audio.
- Regulacja głośności: Niektóre unifony mają regulację głośności słuchawki – sprawdź, czy nie jest ustawiona na minimum.
Problem: Ja słyszę rozmówcę, ale on nie słyszy mnie
- Sprawdź przewód mikrofonu: Przewód mikrofonu (MIC/M) może być źle podłączony lub luźny.
- Sprawdź masę: Ponownie, upewnij się, że masa jest prawidłowo podłączona.
- Uszkodzony mikrofon: Jeśli wszystko inne jest w porządku, mikrofon w unifonie może być uszkodzony.
Problem: W słuchawce słychać ciągłe buczenie lub pisk
- Złe podłączenie masy: To najczęstsza przyczyna buczenia i szumów. Upewnij się, że przewód masy (MU/GND) jest solidnie i prawidłowo podłączony.
- Zakłócenia: Czasami problemem mogą być zakłócenia elektromagnetyczne z innych urządzeń. Spróbuj odsunąć unifon od źródeł zakłóceń, jeśli to możliwe.
- Uszkodzony unifon: W rzadkich przypadkach może to być wada fabryczna urządzenia.
Problem: Wszystko działa, ale nie mogę otworzyć drzwi przyciskiem
- Sprawdź przewody elektrozaczepu: Upewnij się, że przewody odpowiedzialne za otwieranie zamka (Z/SW) są prawidłowo podłączone.
- Uszkodzony przycisk: Przycisk otwierania drzwi w unifonie może być uszkodzony.
- Problem z elektrozaczepem: Jeśli problem nie leży po stronie unifonu, może to być awaria samego elektrozaczepu lub centrali domofonowej. W takim przypadku konieczny będzie kontakt z administracją.
Kiedy odpuścić i wezwać fachowca? Sygnały, że samemu lepiej już nie kombinować
Samodzielne podłączanie domofonu to satysfakcjonujące zadanie, ale są momenty, kiedy zdrowy rozsądek podpowiada, by oddać sprawę w ręce profesjonalistów. Pamiętaj, że bezpieczeństwo jest najważniejsze.
Gdy próby podłączenia kończą się fiaskiem – dlaczego nie warto ryzykować?
Jeśli po kilku próbach, sprawdzeniu wszystkich połączeń i zastosowaniu się do powyższych wskazówek domofon nadal nie działa, a Ty nie jesteś w stanie zdiagnozować przyczyny problemu, to znak, że nadszedł czas na wezwanie fachowca. Dalsze "kombinowanie" może prowadzić do uszkodzenia nowego unifonu, instalacji w mieszkaniu lub nawet w całym pionie. Ryzykujesz również porażeniem prądem lub zwarciem. Specjalista dysponuje odpowiednim sprzętem i doświadczeniem, by szybko zlokalizować usterkę i ją naprawić.
Przeczytaj również: Jak podłączyć włącznik światła - uniknij błędów i zrób to bezpiecznie
Problem w całym pionie – kogo poinformować o awarii (spółdzielnia czy zarządca)?
Jeśli po szybkim teście z sąsiadami okaże się, że problem z domofonem dotyczy nie tylko Twojego mieszkania, ale całego pionu lub nawet bloku, nie próbuj naprawiać tego samodzielnie. Awaria leży wówczas w centralnej części systemu domofonowego budynku, która jest poza Twoimi kompetencjami i dostępem. W takiej sytuacji bezzwłocznie skontaktuj się z administracją budynku – spółdzielnią mieszkaniową lub zarządcą. To oni są odpowiedzialni za utrzymanie i naprawę wspólnych instalacji, w tym systemu domofonowego.
