Silnik jednofazowy buczy, ale nie chce ruszyć, a po chwili zaczyna się nagrzewać? Często winny jest kondensator albo jego błędne włączenie w obwód. Pokażę, jak podłączyć kondensator rozruchowy, jak rozpoznać właściwe zaciski, dobrać parametry i sprawdzić układ bez ryzykowania uszkodzenia uzwojeń.
Najważniejsze zasady bezpiecznego startu silnika
- Kondensator rozruchowy pracuje zwykle tylko przez kilka sekund, a potem musi zostać odłączony.
- Nie ma jednego uniwersalnego schematu dla wszystkich silników. Decydują oznaczenia na tabliczce i instrukcja producenta.
- Element włącza się zazwyczaj szeregowo z uzwojeniem pomocniczym, przez wyłącznik odśrodkowy albo przekaźnik.
- Nowy kondensator musi mieć właściwą pojemność w µF i napięcie pracy AC.
- Przed pracą trzeba odłączyć zasilanie i sprawdzić brak napięcia miernikiem.
Najpierw rozróżnij kondensator rozruchowy od kondensatora pracy
W silniku jednofazowym uzwojenie główne samo nie wytwarza wystarczającego momentu, żeby wirnik ruszył. Kondensator przesuwa fazę prądu w uzwojeniu pomocniczym i pomaga wytworzyć moment startowy. W praktyce to właśnie ten element decyduje, czy silnik ruszy energicznie, czy tylko będzie głośno buczał i pobierał zbyt duży prąd.
Nie każdy kondensator podłącza się jednak tak samo. Najpierw sprawdzam, czy silnik korzysta z kondensatora rozruchowego, pracy, czy z obu rodzajów jednocześnie.
| Rodzaj kondensatora | Rola | Czas pracy | Typowe ryzyko błędu |
|---|---|---|---|
| Rozruchowy | Zwiększa moment podczas uruchamiania | Tylko start, zwykle kilka sekund | Przegrzanie i uszkodzenie po pozostawieniu w obwodzie |
| Pracy | Zapewnia przesunięcie fazowe podczas normalnej pracy | Praca ciągła | Przeciążenie uzwojenia przy zbyt dużej pojemności |
| Podwójny układ | Kondensator pracy działa stale, rozruchowy wspomaga start | Każdy według własnego przeznaczenia | Pomylenie gałęzi lub brak odłączenia kondensatora startowego |

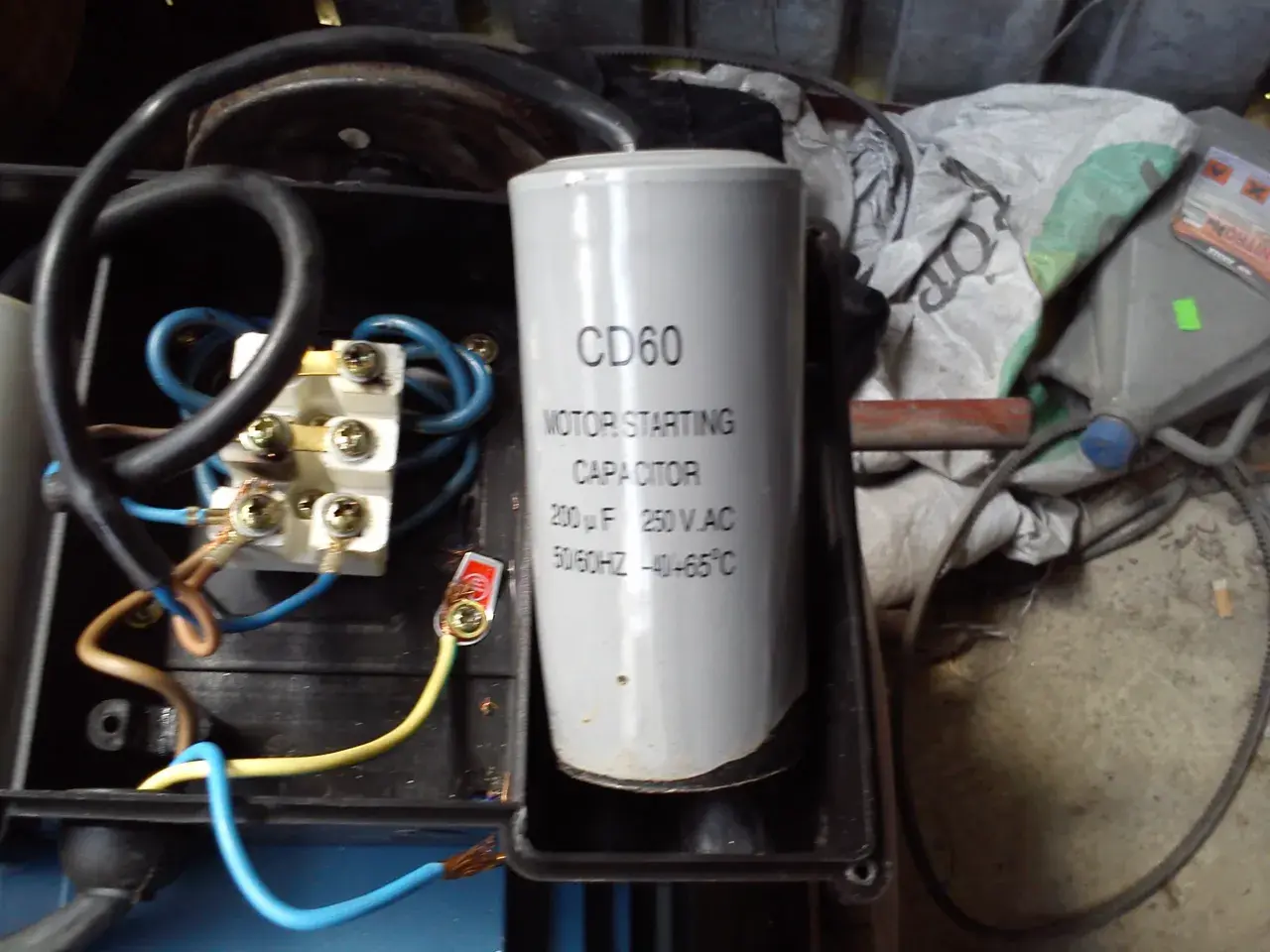

Kondensator rozruchowy jest często większy pod względem pojemności niż kondensator pracy, ale sam wygląd nie wystarczy do identyfikacji. Szukam oznaczeń typu µF, VAC, start, motor start oraz informacji o cyklu pracy. Zwykły kondensator elektrolityczny przeznaczony do obwodów stałoprądowych nie jest bezpiecznym zamiennikiem dla elementu silnikowego AC.
Zanim dotkniesz przewodów, odczytaj schemat silnika
Najbezpieczniejszy punkt wyjścia to tabliczka znamionowa, pokrywa skrzynki zaciskowej i schemat naklejony na obudowie. Oznaczenia mogą wyglądać różnie. Spotyka się między innymi U1, U2, Z1, Z2, a w niektórych silnikach także C, R i S, gdzie C oznacza zacisk wspólny, R uzwojenie robocze, a S pomocnicze lub rozruchowe.
Nie radzę podłączać przewodów wyłącznie na podstawie ich kolorów. Kolorystyka bywa zmieniana podczas wcześniejszych napraw, a w starym urządzeniu może być niezgodna z obecnymi zasadami. Jeżeli schematu brakuje, uzwojenia można rozpoznać pomiarem rezystancji, ale przy niepewnym wyniku lepiej przekazać silnik elektrykowi.
Co trzeba sprawdzić przed montażem
- napięcie zasilania silnika, na przykład 230 V AC,
- pojemność starego kondensatora w µF,
- napięcie pracy kondensatora w V AC,
- obecność wyłącznika odśrodkowego, przekaźnika lub modułu rozruchowego,
- oznaczenia zacisków i sposób podłączenia przewodu ochronnego PE,
- stan przewodów, izolacji i zacisków.
Przed otwarciem obudowy wyłączam zabezpieczenie, odłączam wtyczkę lub rozłącznik i zabezpieczam układ przed przypadkowym załączeniem. Potem sprawdzam miernikiem brak napięcia. Kondensator może przechowywać ładunek, dlatego nie zwieram jego zacisków śrubokrętem. Rozładowanie wykonuje się odpowiednim rezystorem lub zgodnie z procedurą producenta.
Przewód ochronny PE musi pozostać połączony z metalową obudową silnika. Jego odłączenie, nawet na czas próby, tworzy realne zagrożenie porażeniem.
Jak wygląda prawidłowa logika połączenia
W typowym silniku z kondensatorem rozruchowym element ten znajduje się w gałęzi uzwojenia pomocniczego. Nie podłącza się go przypadkowo między fazę i przewód neutralny. Jego rola polega na tym, aby przez krótki czas zasilić uzwojenie pomocnicze z odpowiednim przesunięciem fazowym.
L ── uzwojenie główne ── N
L ── wyłącznik rozruchowy ── kondensator ── uzwojenie pomocnicze ── NTo jest schemat funkcjonalny, a nie uniwersalny opis zacisków. W konkretnym silniku kolejność elementów może wynikać z konstrukcji przekaźnika albo fabrycznego modułu. Najważniejsza zasada pozostaje taka sama: kondensator rozruchowy musi być odłączany po osiągnięciu przez silnik odpowiedniej prędkości.
Przeczytaj również: Silnik 3 fazowy 4 przewody - Jak podłączyć bezpiecznie i poprawnie?
Podłączenie krok po kroku
- Odłącz zasilanie i potwierdź brak napięcia.
- Zrób zdjęcie istniejącego układu, zanim odłączysz przewody.
- Odczytaj schemat producenta oraz dane starego kondensatora.
- Zidentyfikuj uzwojenie główne, pomocnicze i element rozłączający obwód startowy.
- Podłącz nowy kondensator w miejsce starego, zachowując tę samą gałąź obwodu.
- Dokręć zaciski, zabezpiecz przewody przed wyrwaniem i zamknij pokrywę.
- Uruchom silnik bez obciążenia na krótki czas i obserwuj jego zachowanie.
W kondensatorach silnikowych AC zwykle nie występuje biegunowość, ale zawsze sprawdzam oznaczenia konkretnego modelu. Jeśli element ma zaciski oznaczone plusem i minusem, nie traktuję go jako typowego kondensatora rozruchowego do silnika przemiennego.
Dobierz pojemność i napięcie bez zgadywania
Najlepszy zamiennik ma taką samą pojemność jak element przewidziany przez producenta. Przykładowy zapis 100 µF ±5%, 250 V AC oznacza pojemność 100 mikrofaradów, dopuszczalną tolerancję oraz napięcie pracy. Sama wartość napięcia nie zastępuje właściwej pojemności, a większy kondensator nie oznacza automatycznie mocniejszego rozruchu.
W małych silnikach spotyka się kondensatory rozruchowe o pojemności od kilkudziesięciu do kilkuset µF, ale ten zakres jest zbyt szeroki, by dobierać część tylko na podstawie mocy silnika. Znaczenie mają także konstrukcja uzwojeń, moment obciążenia, czas rozruchu i sposób odłączania kondensatora.
| Parametr | Co dopasować | Co może się stać przy błędzie |
|---|---|---|
| Pojemność | Wartość z tabliczki lub dokumentacji, w µF | Za mała osłabia start, za duża zwiększa prąd i grzanie uzwojenia |
| Napięcie | Takie samo albo wyższe, zawsze w wersji AC | Zbyt niskie może doprowadzić do przebicia kondensatora |
| Tryb pracy | Startowy, pracy albo odpowiedni model podwójny | Kondensator startowy pozostawiony stale może się przegrzać |
| Tolerancja i cykl | Zgodne z wymaganiami silnika | Niestabilny rozruch i szybsze zużycie elementu |
Jeżeli nie znam oryginalnej wartości, nie dobieram jej metodą prób i błędów. Pomiar uszkodzonego kondensatora może być niewiarygodny, dlatego sprawdzam model silnika, dokumentację albo konsultuję dobór z serwisem. Wyższe napięcie znamionowe bywa dopuszczalne, lecz nie zmienia to wymagań dotyczących pojemności i rodzaju pracy.
Objawy błędnego podłączenia szybko zdradzają problem
Po wymianie nie wystarczy sprawdzić, czy wirnik się obraca. Obserwuję czas startu, dźwięk, temperaturę obudowy i zachowanie silnika pod normalnym obciążeniem. Niepokojące objawy często pojawiają się już po kilku sekundach.
| Objaw | Prawdopodobna przyczyna | Rozsądne działanie |
|---|---|---|
| Silnik tylko buczy | Brak zasilania uzwojenia pomocniczego, zła pojemność lub uszkodzony element rozłączający | Odłączyć zasilanie i wrócić do schematu |
| Silnik startuje bardzo wolno | Zbyt mały kondensator, duże obciążenie albo spadek napięcia | Sprawdzić parametry i mechaniczne opory |
| Silnik szybko się grzeje | Kondensator pozostaje w obwodzie, ma złą wartość lub uzwojenie jest przeciążone | Nie kontynuować pracy próbnej |
| Słychać trzaski albo czuć zapach izolacji | Przebicie, luźny zacisk lub błędne połączenie | Natychmiast wyłączyć urządzenie |
| Bezpiecznik wyzwala przy starcie | Zwarcie, uszkodzony kondensator albo zablokowany mechanizm | Nie zwiększać zabezpieczenia bez diagnozy |
Częsty błąd polega na pozostawieniu kondensatora rozruchowego włączonego na stałe, bo silnik po takim zabiegu początkowo rusza poprawnie. To pozorna poprawa. Wydłużona praca powoduje wzrost temperatury i może uszkodzić zarówno kondensator, jak i uzwojenie pomocnicze.
Drugi błąd to wymiana kondensatora na model o większej pojemności tylko dlatego, że silnik ma ciężki start. Jeżeli urządzenie napędza pompę, sprężarkę lub przekładnię, przyczyną może być zbyt duże obciążenie mechaniczne, zużyte łożysko albo problem z napięciem zasilania. Kondensator nie naprawi usterki mechanicznej.
Kiedy zakończyć próbę i wezwać elektryka
Do prostego zastąpienia identycznego kondensatora można podejść samodzielnie tylko wtedy, gdy układ jest czytelny, a użytkownik potrafi bezpiecznie odłączyć i zweryfikować zasilanie. Przy nieznanych przewodach, braku schematu, instalacji 230 V bez odpowiednich przyrządów lub silniku z nietypowym modułem rozruchowym nie ryzykuję eksperymentu.
Pomocy fachowca wymagają także przypadki, w których silnik pobiera nadmierny prąd, wybija zabezpieczenie, ma uszkodzoną izolację albo pracuje w wilgotnym i metalowym środowisku. Koszt diagnozy jest zwykle mniejszy niż cena spalonego silnika lub skutki porażenia.
Dobry montaż zaczyna się od właściwego schematu
Najkrótsza droga do poprawnego uruchomienia prowadzi przez trzy informacje: rodzaj kondensatora, jego pojemność i sposób odłączania. Dopiero potem dobieram część, identyfikuję uzwojenia i wykonuję połączenie zgodnie z dokumentacją konkretnego silnika.
Jeżeli po wymianie urządzenie nadal buczy, nagrzewa się lub startuje z opóźnieniem, nie traktuję tego jako normalnego zachowania. Odłączam zasilanie i sprawdzam cały obwód, ponieważ problem może leżeć poza kondensatorem. W instalacjach elektrycznych ostrożność nie spowalnia pracy, tylko chroni sprzęt i człowieka.
