Gdy zanika prąd, agregat może podtrzymać pracę lodówki, kotła, routera czy oświetlenia, ale tylko wtedy, gdy jest właściwie dobrany i połączony z instalacją. Pytanie, jak podłączyć agregat do domu, sprowadza się przede wszystkim do bezpiecznego rozdzielenia sieci energetycznej od generatora, wyboru zasilanych obwodów oraz sprawdzenia uziemienia, zabezpieczeń i mocy.
Bezpieczne zasilanie domu zaczyna się od przełącznika, nie od przedłużacza
- Nie podłączaj agregatu do gniazdka w ścianie ani przewodem z dwiema wtyczkami.
- Stałe zasilanie domu wymaga przełącznika sieć-0-agregat albo automatyki SZR/ATS.
- Najpierw wybierz niezbędne obwody, a dopiero później dobieraj moc generatora.
- Agregat spalinowy ustawiaj wyłącznie na zewnątrz, z dala od okien, drzwi i kratek wentylacyjnych.
- Połączenia w rozdzielnicy powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Najpierw zdecyduj, co ma działać podczas awarii
Największy błąd popełnia się jeszcze przed zakupem agregatu. Wiele osób chce zasilać cały dom, choć w praktyce potrzebuje prądu tylko dla kilku urządzeń. Ja zaczynam od listy odbiorników priorytetowych, bo mniejszy agregat z dobrze wybranymi obwodami zwykle działa stabilniej, zużywa mniej paliwa i kosztuje mniej.
Do obwodów awaryjnych najczęściej trafiają lodówka, kocioł gazowy, pompa obiegowa, router, oświetlenie, brama garażowa i kilka zwykłych gniazd. Zasilanie płyty indukcyjnej, bojlera, ogrzewania elektrycznego czy pompy ciepła może wymagać znacznie większej mocy i osobnej analizy instalacji.
| Wariant | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Bezpośrednie zasilanie urządzeń | Przy krótkiej awarii i kilku pojedynczych odbiornikach | Nie zasila domowej instalacji przez gniazdko |
| Przełącznik sieć-0-agregat | W domu jednorodzinnym z wybranymi obwodami awaryjnymi | Wymaga stałego montażu w rozdzielnicy |
| Automatyka SZR lub ATS | Gdy zasilanie ma przełączać się samoczynnie | Wyższy koszt i konieczność zgodności agregatu z automatyką |
Bezpośrednie podłączanie urządzeń przewodami jest dopuszczalne tylko wtedy, gdy korzystasz z gniazd agregatu, odpowiednich kabli i urządzeń ustawionych na zewnątrz. Nie wolno zasilać domu przez tak zwane zasilanie zwrotne, czyli włożenie wtyczki agregatu do gniazda ściennego. Taki sposób może podać napięcie do sieci energetycznej i stworzyć śmiertelne zagrożenie dla osób usuwających awarię.
Bezpieczny układ zaczyna się od rozdzielenia źródeł
Stałe podłączenie generatora wykonuje się przez rozdzielnicę i dedykowany przełącznik źródła zasilania. Najczęściej jest to przełącznik I-0-II, gdzie pierwsza pozycja oznacza zasilanie z sieci, środkowa całkowite odłączenie, a druga zasilanie z agregatu. To proste rozwiązanie, ale właśnie ono uniemożliwia równoczesne połączenie obu źródeł.
Przełącznik montuje się po stronie instalacji odbiorczej, zwykle za licznikiem, zgodnie z układem sieci i projektem przygotowanym dla konkretnego budynku. Materiały Tauron Dystrybucja również wskazują przełącznik trójpozycyjny jako podstawowy element domowego zasilania rezerwowego.
Przełącznik ręczny czy automatyczny
Ręczny przełącznik sieć-0-agregat jest najczęściej rozsądnym wyborem dla domu jednorodzinnego. Podczas awarii uruchamiasz generator, przełączasz źródło i włączasz tylko wcześniej wybrane zabezpieczenia. Nie ma tu automatyki, która może zadziałać niezgodnie z oczekiwaniami, ale trzeba pamiętać o obsłudze urządzenia.

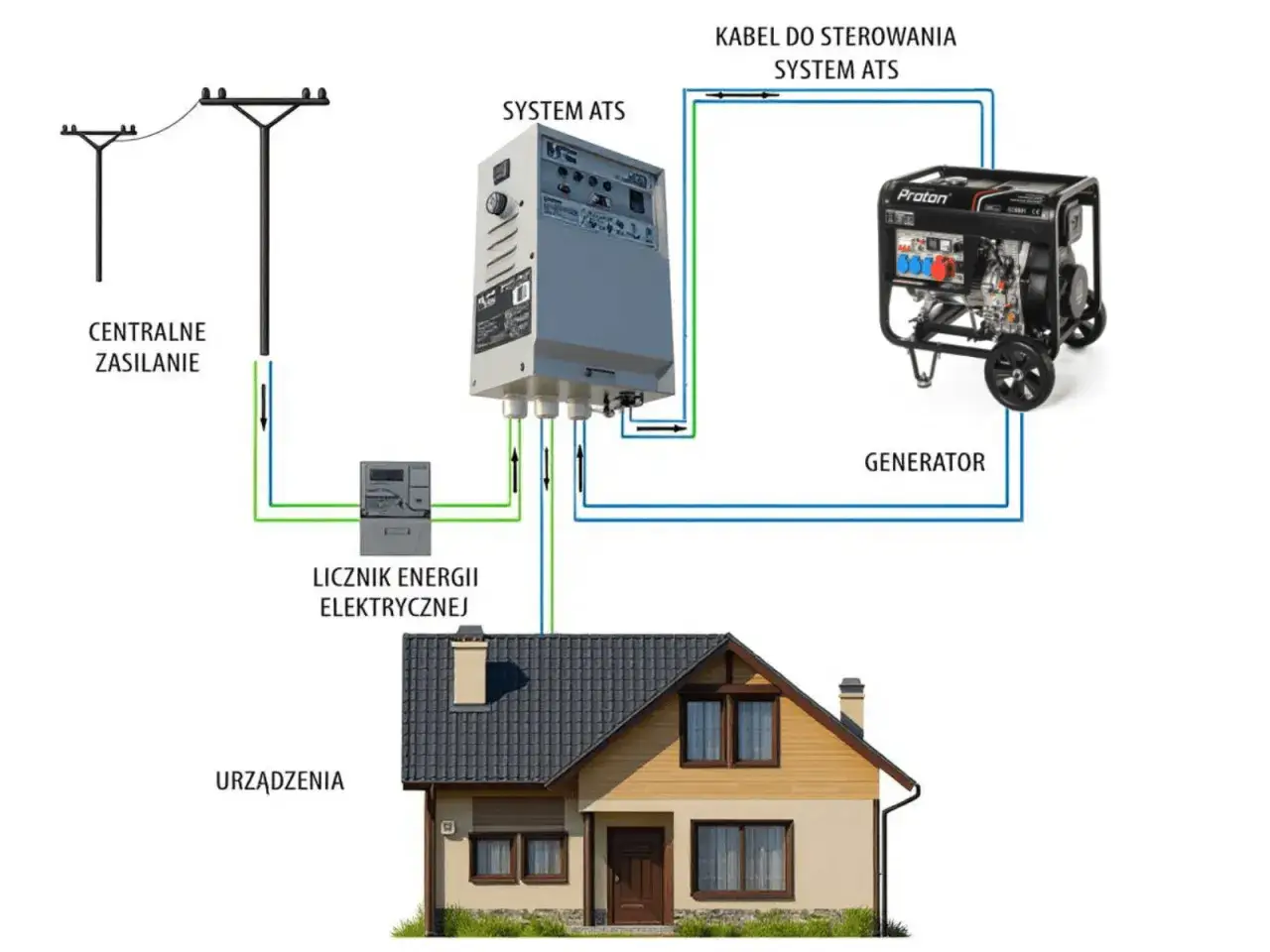

System SZR lub ATS sam wykrywa zanik napięcia, uruchamia kompatybilny agregat i przełącza odbiory na zasilanie rezerwowe. Takie rozwiązanie sprawdza się przy pompach, serwerach, systemach alarmowych i ogrzewaniu wymagającym ciągłości pracy, jednak agregat musi obsługiwać zdalny start, a całość wymaga dokładnego uruchomienia i testów.
Co powinno znaleźć się w instalacji
- przełącznik sieć-0-agregat albo certyfikowany układ ATS/SZR,
- dedykowane gniazdo przyłączeniowe dla agregatu, najlepiej w pobliżu rozdzielnicy lub na zewnętrznej ścianie,
- zabezpieczenia dobrane do przekroju przewodów i mocy odbiorników,
- ochrona przeciwporażeniowa, w tym właściwie działający wyłącznik różnicowoprądowy, jeśli wymaga tego układ,
- połączenia przewodu ochronnego i neutralnego zgodne z typem sieci oraz instrukcją agregatu.
Nie traktuję uziemienia jako uniwersalnego dodatku w rodzaju „wbij pręt i gotowe”. W niektórych generatorach punkt neutralny jest połączony z obudową, w innych pozostaje odseparowany. O sposobie uziemienia i przełączania przewodu neutralnego decyduje konstrukcja agregatu oraz układ instalacji, dlatego ten fragment powinien sprawdzić elektryk.
Dobierz moc, fazy i zabezpieczenia do realnych odbiorników
Moc agregatu dobiera się nie na podstawie liczby urządzeń, ale ich jednoczesnego poboru oraz prądów rozruchowych. Lodówka, hydrofor, pompa czy sprężarka przez chwilę potrzebują znacznie więcej energii niż podczas normalnej pracy. Ja przyjmuję zapas co najmniej 20-30 procent ponad obliczone obciążenie, a przy silnikach sprawdzam dane producenta.
| Odbiornik | Typowy pobór podczas pracy | Na co uważać |
|---|---|---|
| Lodówka | około 0,1-0,4 kW | Prąd rozruchowy sprężarki |
| Kocioł gazowy i pompa obiegowa | około 0,1-0,4 kW | Wrażliwość elektroniki na jakość napięcia |
| Router i oświetlenie LED | około 0,03-0,3 kW | Niewielki pobór, ale potrzeba ciągłej pracy |
| Hydrofor lub pompa głębinowa | zależnie od modelu, często 0,8-2,5 kW | Wysoki prąd przy starcie |
| Bojler, grzejnik, płyta indukcyjna | około 1,5-7 kW | Mogą przeciążyć mały agregat niemal natychmiast |
Przykładowo agregat o mocy ciągłej 3 kW może wystarczyć do lodówki, kotła, routera, oświetlenia i kilku ładowarek. Nie oznacza to jednak, że zasili jednocześnie czajnik 2,2 kW i pompę z dużym prądem rozruchowym. Liczy się moc znamionowa, a nie chwilowa moc maksymalna podawana na pierwszej stronie oferty.
Jedna faza czy trzy fazy
Jeżeli najważniejsze odbiorniki pracują przy napięciu 230 V, agregat jednofazowy bywa prostszy i łatwiejszy do wykorzystania. Model trójfazowy ma sens wtedy, gdy budynek rzeczywiście korzysta z urządzeń 400 V albo obciążenia są odpowiednio rozłożone między fazami.
Trójfazowy agregat o mocy 6 kW nie zawsze odda pełne 6 kW na jednym gnieździe 230 V. Część mocy przypada na pozostałe fazy, dlatego przed zakupem trzeba sprawdzić maksymalne obciążenie pojedynczej fazy. Sam napis „400 V” na obudowie nie jest dowodem, że urządzenie lepiej nada się do domu.
Przeczytaj również: Jak podłączyć domofon w bloku - Rozpoznaj system, rozwiąż problemy
Jakość napięcia ma znaczenie
Do kotłów, sterowników, elektroniki bramy i urządzeń sieciowych lepiej wybierać generator o stabilnych parametrach napięcia i częstotliwości. Agregaty inwerterowe zwykle oferują czystsze napięcie, ale nie każdy model ma odpowiednią moc do zasilania silników czy całego domu. Najważniejsza jest zgodność z instrukcjami odbiorników, nie sama nazwa technologii.
Montaż i pierwsze uruchomienie krok po kroku
Samą część elektryczną zostawiam elektrykowi. Podłączenie przewodów w rozdzielnicy, dobór zabezpieczeń, sprawdzenie ciągłości przewodu ochronnego i pomiary po wykonaniu instalacji nie są dobrym materiałem na eksperymenty. Instrukcje wielu agregatów wprost wymagają, aby połączenia z instalacją budynku wykonywała kompetentna osoba.
- Spisz odbiorniki awaryjne i ich moce znamionowe oraz rozruchowe.
- Wybierz agregat o odpowiedniej mocy ciągłej, napięciu i liczbie faz.
- Zleć ocenę rozdzielnicy, układu sieci, uziemienia i istniejących zabezpieczeń.
- Zamontuj przełącznik sieć-0-agregat oraz dedykowane gniazdo przyłączeniowe.
- Wykonaj pomiary i próbę z obciążeniem, sprawdzając działanie ochrony przeciwporażeniowej.
- Oznacz obwody awaryjne, pozycje przełącznika i kolejność uruchamiania.
Podczas awarii procedura użytkownika powinna być prosta. Najpierw wyłączam duże odbiorniki, sprawdzam, czy zasilanie sieciowe faktycznie zanikło, a przełącznik ustawiam w pozycji 0. Potem uruchamiam agregat bez obciążenia, czekam zgodnie z instrukcją na ustabilizowanie pracy i dopiero wtedy wybieram pozycję zasilania z generatora.
Obwody włączam stopniowo, zaczynając od najważniejszych. Jeżeli agregat zaczyna nierówno pracować, wyłącza zabezpieczenie albo napięcie wyraźnie spada, odłączam ostatnio podłączony odbiornik. Nie próbuję ratować sytuacji kolejnym przedłużaczem, bo problemem może być przeciążenie, zły kabel lub niewłaściwa konfiguracja instalacji.
Po powrocie zasilania postępuję odwrotnie. Wyłączam odbiorniki, przełączam układ na 0, wybieram zasilanie sieciowe i dopiero po chwili wyłączam agregat zgodnie z jego instrukcją. Automatyka ATS wykonuje te czynności sama, ale również wymaga okresowej próby, aby nie okazało się podczas awarii, że rozładowany akumulator albo brak paliwa unieruchomi cały system.
Czego nie robić i ile kosztuje przygotowanie instalacji
Najgroźniejszy błąd to kabel zakończony dwiema wtyczkami, który pozwala „wpuścić” napięcie do instalacji przez gniazdo. Niebezpieczne jest także ustawienie agregatu w garażu, piwnicy, kotłowni, altanie lub pod zbyt szczelnym zadaszeniem. Spaliny zawierają tlenek węgla, a otwarte okno czy wentylator nie gwarantują ochrony przed jego nagromadzeniem.
Państwowa Straż Pożarna przypomina o stosowaniu czujek tlenku węgla w budynkach, w których występują urządzenia spalające paliwo. Czujka jest rozsądnym dodatkiem, ale nie zastępuje pracy agregatu na otwartej przestrzeni. Generator trzeba chronić przed deszczem i śniegiem, jednocześnie zapewniając swobodny przepływ powietrza oraz bezpieczne odprowadzenie spalin.
- Nie łącz agregatu z domową instalacją bez przełącznika transferowego.
- Nie uruchamiaj generatora w zamkniętym pomieszczeniu.
- Nie tankuj rozgrzanego silnika ani nie przechowuj paliwa przy źródłach ciepła.
- Nie łącz przewodu neutralnego z ochronnym na własną rękę.
- Nie zakładaj, że wyłącznik różnicowoprądowy zadziała poprawnie bez sprawdzenia układu generatora.
- Nie zasilaj odbiorników o dużym prądzie rozruchowym bez uwzględnienia tego w doborze mocy.
Koszt stałego przygotowania instalacji zależy od długości przewodów, rodzaju rozdzielnicy, liczby obwodów i wybranego przełącznika. Orientacyjnie sam montaż przełącznika z podstawowym okablowaniem może zamknąć się w granicach około 1100-2200 zł brutto, ale rozbudowana instalacja z automatyką, dodatkowymi zabezpieczeniami i modernizacją rozdzielnicy będzie droższa. Do tego dochodzi cena agregatu, gniazda zewnętrznego i ewentualnych prac budowlanych.
Najtańsza oferta nie zawsze jest opłacalna. Jeżeli elektryk nie wykonuje pomiarów, nie opisuje obwodów i nie przeprowadza próby pod obciążeniem, oszczędność może szybko zniknąć przy pierwszej awarii.
Przed pierwszym blackoutem zrób jeden próbny test
Gotowy układ najlepiej sprawdzić w spokojnych warunkach, a nie podczas burzy i nerwowego szukania instrukcji. Uruchom agregat, przełącz zasilanie zgodnie z procedurą, włącz wybrane obwody i obserwuj napięcie, pracę silnika oraz zachowanie odbiorników przez kilkanaście minut.
Zapisz, ile paliwa zużywa generator, które urządzenia można uruchomić jednocześnie i gdzie znajdują się przewody oraz zabezpieczenia. Dobrze opisany i przetestowany system daje w awarii więcej niż sam zakup mocnego agregatu, bo pozwala szybko przywrócić tylko to zasilanie, którego naprawdę potrzebujesz.
