Jak podłączyć przekaźnik 4-pinowy - Schemat, instrukcja, błędy

Ten praktyczny przewodnik krok po kroku pomoże Ci samodzielnie i poprawnie podłączyć standardowy, 4-pinowy przekaźnik, najczęściej spotykany w instalacjach samochodowych 12V. Zrozumienie jego działania i prawidłowe podłączenie to kluczowa umiejętność dla każdego majsterkowicza, który chce bezpiecznie rozbudować lub naprawić instalację elektryczną w swoim pojeździe, chroniąc ją przed przeciążeniami i uszkodzeniami.

Dlaczego sam włącznik to za mało? Kluczowa rola przekaźnika w instalacji elektrycznej

W wielu instalacjach elektrycznych, zwłaszcza tych samochodowych, zwykły włącznik nie wystarcza do bezpiecznego i efektywnego sterowania niektórymi urządzeniami. Dzieje się tak, ponieważ niektóre odbiorniki, takie jak mocne światła czy wentylatory, pobierają znaczne prądy, które mogłyby przeciążyć standardowe przełączniki i okablowanie. Właśnie w takich sytuacjach z pomocą przychodzi przekaźnik – niepozorny, ale niezwykle ważny element, który chroni całą instalację przed przeciążeniem i uszkodzeniem, a także umożliwia zastosowanie włączników o mniejszej obciążalności.

Czym jest przzekaźnik i jak chroni Twoją instalację przed przeciążeniem?

Przekaźnik to nic innego jak sterowany elektromagnetycznie włącznik. Jego głównym zadaniem jest umożliwienie bezpiecznego sterowania urządzeniami o dużym poborze prądu, takimi jak lampy, wentylatory czy klaksony, za pomocą włącznika o znacznie mniejszej obciążalności prądowej. Dzięki temu chroni on delikatne przełączniki i przewody przed przeciążeniem i uszkodzeniem, które mogłoby wynikać z przepływu zbyt dużego prądu.

Zasada działania jest prosta: niewielki prąd przepływający przez cewkę przekaźnika (między pinami 85 i 86) wytwarza pole magnetyczne. To pole przyciąga zworę, która zamyka obwód roboczy, łącząc piny 30 i 87. W ten sposób, za pomocą małego prądu sterującego, możemy załączyć znacznie większy prąd roboczy, który zasili nasze urządzenie. To właśnie ta separacja obwodów – sterującego i roboczego – czyni przekaźnik tak niezawodnym i bezpiecznym rozwiązaniem.

Kiedy podłączenie przekaźnika jest absolutnie konieczne?

Użycie przekaźnika jest kluczowe w wielu scenariuszach, gdzie wymagane jest bezpieczne i efektywne sterowanie obciążeniami o większym prądzie. Oto najczęstsze sytuacje, w których jego zastosowanie jest niezbędne:

• Podłączanie dodatkowego oświetlenia w samochodzie: Dotyczy to świateł do jazdy dziennej, halogenów, listew LED czy dodatkowych lamp roboczych. Przekaźnik pozwala na zasilanie ich bezpośrednio z akumulatora, odciążając fabryczną instalację.
• Sterowanie klaksonem o dużej mocy: Mocniejsze klaksony pobierają znacznie więcej prądu niż standardowe, a przekaźnik chroni oryginalny włącznik i okablowanie przed przeciążeniem.
• Załączanie elektrycznych wentylatorów chłodnicy: Wentylatory te charakteryzują się wysokim poborem prądu, dlatego przekaźnik jest niezbędny do ich bezpiecznego uruchamiania.
• Element instalacji alarmowych i gazowych (LPG): W tych systemach przekaźniki często służą do odcinania zapłonu, sterowania zaworami czy innymi funkcjami bezpieczeństwa.

Anatomia przekaźnika 4-pinowego: Co oznaczają tajemnicze numery na obudowie?

Zrozumienie funkcji każdego z czterech pinów standardowego przekaźnika 4-pinowego jest absolutnie fundamentalne dla jego prawidłowego podłączenia. Na obudowie przekaźnika znajdziesz zazwyczaj numery 30, 87, 85 i 86. Są to znormalizowane oznaczenia, które ułatwiają identyfikację i zapewniają uniwersalność podłączenia w każdej instalacji. Poniżej szczegółowo opisuję każdy z nich.

Powyższa tabela przedstawia podstawowe oznaczenia i funkcje pinów, które są kluczowe do zrozumienia zasady działania przekaźnika. Prawidłowe rozpoznanie każdego pinu to pierwszy krok do bezbłędnego podłączenia.

Pin 30: Serce układu – stałe zasilanie prądem

Pin 30 to wejście stałego zasilania, które stanowi "serce" obwodu zasilającego odbiornik. To właśnie przez ten pin przepływa główny prąd, który zasili podłączone urządzenie. Zazwyczaj podłącza się go bezpośrednio do dodatniego bieguna akumulatora, jednak zawsze, ale to zawsze, musi być on zabezpieczony odpowiednio dobranym bezpiecznikiem. Bezpiecznik ten powinien znajdować się jak najbliżej źródła zasilania, aby chronić całą linię przed przeciążeniem.

Pin 87: Wyjście mocy – tędy prąd płynie do Twojego urządzenia

Pin 87 to wyjście prądu, które prowadzi bezpośrednio do urządzenia (odbiornika), które ma być zasilane. Gdy przekaźnik zostanie aktywowany, czyli jego cewka zostanie zasilana, wewnętrzne styki zwierają piny 30 i 87. W efekcie prąd z pinu 30 przepływa do pinu 87, a stamtąd do Twojego urządzenia. To właśnie przez ten pin zasilany jest docelowy element instalacji, np. halogen, klakson czy wentylator.

Pin 85: Klucz do masy – uziemienie obwodu sterującego

Pin 85 to masa (minus) obwodu sterującego cewki przekaźnika. Jego rola polega na zamknięciu obwodu cewki, co jest absolutnie niezbędne do wytworzenia pola magnetycznego i aktywacji przekaźnika. Bez prawidłowego podłączenia pinu 85 do masy (np. do karoserii pojazdu lub ujemnego bieguna akumulatora), cewka nie zostanie zasilana, a przekaźnik nie zadziała.

Pin 86: Sygnał do działania – impuls z włącznika, który wszystko uruchamia

Pin 86 to zasilanie (plus) obwodu sterującego cewki przekaźnika. Podanie na ten pin napięcia (np. z włącznika umieszczonego w kabinie pojazdu) powoduje aktywację elektromagnesu w przekaźniku, co z kolei zamyka obwód roboczy (piny 30 i 87). Warto zaznaczyć, że w większości prostych przekaźników 4-pinowych biegunowość na pinach 85 i 86 jest zazwyczaj obojętna, co oznacza, że możesz podłączyć plus do 85, a masę do 86 i przekaźnik nadal będzie działał. Wyjątkiem są przekaźniki z wbudowaną diodą zabezpieczającą, gdzie biegunowość ma znaczenie, ale są one rzadziej spotykane w podstawowych zastosowaniach.

Podłączamy przekaźnik krok po kroku: Prosty schemat dla każdego majsterkowicza

Przejdźmy teraz do praktyki. Podłączenie przekaźnika 4-pinowego nie jest skomplikowane, ale wymaga precyzji i przestrzegania zasad bezpieczeństwa. Pamiętaj, że prawidłowe wykonanie każdego etapu jest kluczowe dla uniknięcia błędów i zapewnienia niezawodnego działania całej instalacji. Przygotuj się, a ja poprowadzę Cię przez ten proces.

Czego będziesz potrzebować? Lista niezbędnych narzędzi i materiałów

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Ich odpowiedni dobór to podstawa sukcesu:

• Przekaźnik 4-pinowy: O odpowiedniej obciążalności prądowej, np. 40A, dopasowany do planowanego odbiornika.
• Odpowiednie przewody elektryczne: O właściwym przekroju, dostosowanym do maksymalnego prądu, jaki będzie przez nie przepływał. Zbyt cienkie przewody to prosta droga do problemów.
• Konektory: Np. oczkowe do akumulatora, płaskie do przekaźnika i urządzenia.
• Zaciskarka do konektorów (tzw. "krimper"): Niezbędna do wykonania pewnych i trwałych połączeń.
• Bezpiecznik z oprawką: Dopasowany do prądu odbiornika, zawsze montowany na przewodzie zasilającym (pin 30).
• Włącznik: Jeśli nie ma go w instalacji, np. do sterowania dodatkowymi światłami.
• Materiały izolacyjne: Taśma izolacyjna, koszulki termokurczliwe (i opalarka do nich) – dla bezpieczeństwa i estetyki.
• Miernik uniwersalny (multimetr): Do testowania połączeń i diagnostyki.
• Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów.
• Klucze: Np. do odkręcenia klem akumulatora.

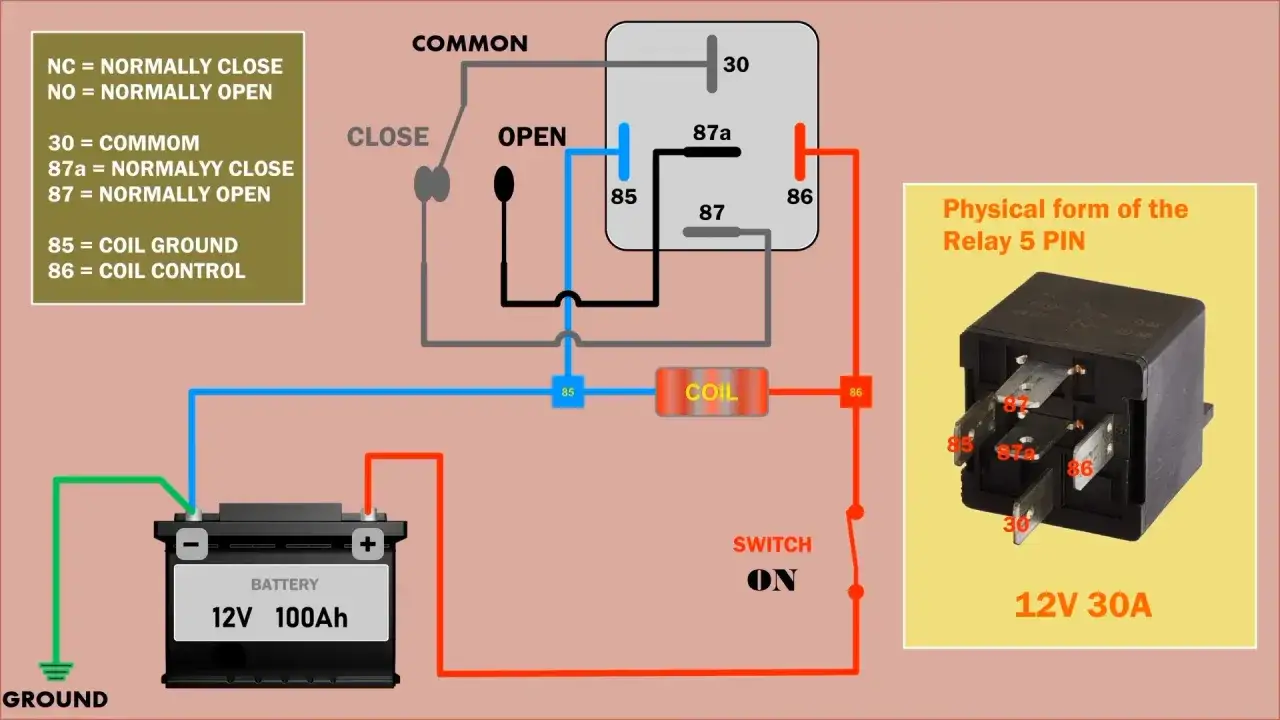

Schemat podłączenia przekaźnika 4-pinowego: Wizualny przewodnik, z którym nie możesz się pomylić

Poniżej przedstawiono ogólny schemat podłączenia przekaźnika 4-pinowego, który stanowi fundament każdej takiej instalacji. Pamiętaj, aby zawsze odnosić się do niego podczas pracy, aby zapewnić prawidłowe i bezpieczne połączenia. To Twoja mapa drogowa do sukcesu:

1. Pin 30: Podłącz do plusa akumulatora (+12V) przez bezpiecznik. Bezpiecznik powinien być umieszczony jak najbliżej akumulatora.
2. Pin 87: Podłącz do plusa urządzenia, które ma być zasilane (odbiornika, np. halogen, klakson). Minus odbiornika podłącz bezpośrednio do masy pojazdu.
3. Pin 85: Podłącz do masy (- akumulatora lub karoserii pojazdu).
4. Pin 86: Podłącz do plusa z włącznika. Włącznik może być zasilany z plusa po stacyjce (aby urządzenie działało tylko przy włączonym zapłonie) lub innego źródła zasilania, w zależności od funkcji (np. stały plus, jeśli ma działać niezależnie).

Ten prosty schemat jest fundamentem każdej instalacji z użyciem przekaźnika 4-pinowego i powinien być zawsze punktem odniesienia. Zgodnie z informacją podaną przez iwszchowa.pl, prawidłowe podłączenie pinów jest kluczowe dla bezpieczeństwa i funkcjonalności.

Instrukcja montażu w 5 prostych krokach

Teraz, gdy masz już wszystkie narzędzia i rozumiesz schemat, możemy przystąpić do montażu. Pamiętaj o dokładności i cierpliwości:

1. Krok 1: Przygotowanie i bezpieczeństwo. Zawsze rozpocznij od odłączenia ujemnej klemy akumulatora, aby uniknąć przypadkowego zwarcia. Zbierz wszystkie niezbędne narzędzia i materiały wymienione powyżej. Upewnij się, że masz wystarczająco dużo miejsca do pracy.
2. Krok 2: Podłączenie zasilania głównego (Pin 30). Podłącz przewód o odpowiednim przekroju do pinu 30 przekaźnika. Drugi koniec tego przewodu podłącz do plusa akumulatora, koniecznie przez oprawkę z bezpiecznikiem. Bezpiecznik zamontuj jak najbliżej akumulatora – to Twoja pierwsza linia obrony przed zwarciem.
3. Krok 3: Podłączenie odbiornika (Pin 87). Podłącz przewód z pinu 87 przekaźnika do plusa urządzenia, które ma być zasilane (np. halogen, wentylator). Minus tego urządzenia podłącz bezpośrednio do masy pojazdu (np. do karoserii lub ujemnej klemy akumulatora). Upewnij się, że połączenie masy jest pewne i dobrze przewodzi prąd.
4. Krok 4: Podłączenie obwodu sterującego (Piny 85 i 86). Podłącz przewód z pinu 85 do masy pojazdu. Przewód z pinu 86 podłącz do włącznika, który będzie aktywował przekaźnik. Drugi biegun włącznika podłącz do źródła zasilania (np. plus po stacyjce, aby urządzenie działało tylko przy włączonym zapłonie, lub stały plus, jeśli ma działać niezależnie).
5. Krok 5: Sprawdzenie i testowanie. Po wykonaniu wszystkich połączeń, dokładnie sprawdź ich poprawność i izolację. Upewnij się, że nie ma luźnych przewodów ani odsłoniętych styków. Podłącz ponownie akumulator. Włącz włącznik, który steruje przekaźnikiem, i sprawdź, czy podłączone urządzenie działa prawidłowo. Jeśli wszystko działa, zabezpiecz wszystkie połączenia izolacją.

Jak sprawdzić, czy wszystko działa? Prosty test z użyciem multimetru

Po podłączeniu przekaźnika, a nawet przed jego montażem, warto upewnić się, że działa on prawidłowo. Multimetr to podstawowe narzędzie, które pozwoli na szybką diagnostykę zarówno samej cewki, jak i styków roboczych przekaźnika, eliminując ryzyko problemów z nową instalacją.

Krok 1: Pomiar rezystancji cewki (piny 85 i 86)

Aby sprawdzić cewkę przekaźnika, ustaw multimetr na zakres pomiaru rezystancji (oznaczony symbolem Ω, omy). Przyłóż sondy multimetru do pinów 85 i 86 przekaźnika. Powinieneś uzyskać odczyt w zakresie od kilkudziesięciu do kilkuset omów (np. 80-150 Ω dla przekaźników 12V). Brak odczytu (nieskończona rezystancja) lub bardzo wysoka wartość świadczy o przerwaniu cewki, natomiast bardzo niska wartość może wskazywać na zwarcie. W obu przypadkach przekaźnik jest uszkodzony i należy go wymienić.

Krok 2: Test przejścia na stykach roboczych po podaniu napięcia

Aby sprawdzić styki robocze, najpierw podaj napięcie 12V na piny 85 (+) i 86 (-) (lub odwrotnie, jeśli przekaźnik nie ma diody zabezpieczającej – w prostych przekaźnikach 4-pinowych biegunowość cewki jest zazwyczaj obojętna). Powinien być słyszalny charakterystyczny "klik", świadczący o zadziałaniu elektromagnesu. Następnie, ustaw multimetr na tryb ciągłości (często oznaczony symbolem diody lub brzęczyka) i przyłóż sondy do pinów 30 i 87. Po zadziałaniu przekaźnika multimetr powinien wskazać przejście (lub wydać dźwięk brzęczyka). Brak przejścia (lub brak "kliku") oznacza uszkodzenie styków roboczych lub mechanizmu przekaźnika.

Praktyczne zastosowania: Gdzie najczęściej wykorzystasz przekaźnik 4-pinowy?

Przekaźnik 4-pinowy to wszechstronne urządzenie, które znajduje zastosowanie w wielu obszarach, szczególnie w instalacjach samochodowych. Jego zdolność do sterowania dużymi prądami za pomocą małego sygnału czyni go niezastąpionym w rozbudowie i modyfikacji elektryki pojazdu. Przyjrzyjmy się dwóm klasycznym przykładom, które doskonale ilustrują jego użyteczność.

Przykład 1: Podłączanie dodatkowych świateł halogenowych w samochodzie

Jednym z najczęstszych zastosowań przekaźnika jest podłączanie dodatkowych świateł, takich jak halogeny, światła do jazdy dziennej (DRL) lub listwy LED. Dlaczego jest to tak ważne? Otóż, pozwala to na zasilanie ich bezpośrednio z akumulatora (oczywiście, zawsze przez przekaźnik i bezpiecznik), a nie przez delikatne przełączniki w desce rozdzielczej, które mogłyby ulec przeciążeniu. Dzięki temu instalacja jest nie tylko bezpieczniejsza, ale także światła świecą z pełną mocą, ponieważ unika się spadków napięcia na długich i często zbyt cienkich fabrycznych przewodach.

Przykład 2: Montaż mocniejszego klaksonu sygnałowego

Innym doskonałym przykładem jest montaż mocniejszego klaksonu sygnałowego. Oryginalna instalacja i włącznik klaksonu w samochodzie często nie są przystosowane do większego poboru prądu, jaki generuje klakson o dużej mocy. Próba podłączenia go bezpośrednio może skutkować uszkodzeniem fabrycznego włącznika lub przegrzewaniem się przewodów. Przekaźnik pozwala na bezpieczne dostarczenie odpowiedniego prądu do nowego, mocniejszego klaksonu, jednocześnie chroniąc fabryczny włącznik i okablowanie przed przeciążeniem. Włącznik w kabinie steruje jedynie cewką przekaźnika, a to przekaźnik załącza duży prąd dla klaksonu.

Najczęstsze błędy przy montażu i jak ich skutecznie unikać

Podłączanie przekaźnika, choć wydaje się proste, wiąże się z kilkoma typowymi błędami, które mogą prowadzić do poważnych problemów, od niedziałającego urządzenia po uszkodzenie instalacji, a nawet pożar. Zrozumienie tych pułapek i wiedza, jak ich unikać, jest kluczowe dla bezpiecznej i niezawodnej instalacji.

Błąd nr 1: Brak bezpiecznika na zasilaniu – prosta droga do awarii

To chyba najpoważniejszy i najczęściej popełniany błąd. Niezastosowanie bezpiecznika na przewodzie zasilającym (pin 30) jest niedopuszczalne i grozi poważnymi konsekwencjami – uszkodzeniem instalacji, a nawet pożarem pojazdu. Bezpiecznik jest podstawowym elementem ochronnym, który w przypadku przeciążenia lub zwarcia przerywa obwód, zapobiegając uszkodzeniu przewodów i innych komponentów. Zawsze montuj bezpiecznik jak najbliżej źródła zasilania (akumulatora) i upewnij się, że jego wartość prądowa jest odpowiednio dobrana do obciążenia.

Błąd nr 2: Zbyt cienkie przewody – dlaczego ich przekrój ma znaczenie?

Kolejnym częstym błędem jest dobór przewodów o zbyt małym przekroju w stosunku do prądu, jaki ma przez nie przepływać. Zbyt cienkie przewody, niedopasowane do prądu płynącego w obwodzie, mogą się przegrzewać, co prowadzi do spadków napięcia (skutkując np. słabszym świeceniem świateł) i stanowi poważne zagrożenie pożarowe. Zawsze sprawdzaj wymagany przekrój przewodu dla danego obciążenia i, w razie wątpliwości, wybierz przewód o nieco większym przekroju. To inwestycja w bezpieczeństwo i niezawodność.

Przeczytaj również: Jak podłączyć dekoder do projektora - proste kroki i porady

Błąd nr 3: Słabe połączenia i niechlujne konektory – ukryty wróg Twojej instalacji

Nawet najlepsze komponenty i przewody nie zapewnią niezawodności, jeśli połączenia będą wykonane niedbale. Luźne lub źle zarobione konektory to cichy zabójca instalacji. Mogą one prowadzić do spadków napięcia, zwiększonej rezystancji, przegrzewania się styków, a w konsekwencji do niestabilnej pracy urządzenia lub jego uszkodzenia. Zawsze używaj odpowiednich narzędzi (np. zaciskarki do konektorów), dbaj o to, aby połączenia były pewne, solidne i dobrze izolowane. To zapewni długotrwałą i bezproblemową pracę Twojej instalacji.
