Pomiar prądu wygląda prosto tylko na schemacie. W praktyce decydują o nim trzy rzeczy: poprawne wpięcie miernika, właściwy zakres oraz bezpieczeństwo całego układu. Poniżej pokazuję, jak podłączyć amperomierz do obwodu, jak ustawić multimetr i jak uniknąć błędów, które najczęściej kończą się przepalonym bezpiecznikiem albo fałszywym wynikiem.
Najpierw połącz miernik tak, by cały prąd przepłynął przez niego
- Amperomierz włącza się szeregowo, a nie równolegle.
- Przed pomiarem trzeba zwykle rozłączyć obwód i odłączyć zasilanie.
- W multimetrze przewód czarny trafia do COM, a czerwony do wejścia A albo mA.
- Pomiar zaczynaj od najwyższego zakresu i dopiero potem schodź niżej.
- Jeśli nie chcesz rozcinać obwodu, często lepszy będzie miernik cęgowy.
- Przy instalacjach 230 V liczy się nie tylko schemat, ale też kategoria pomiarowa i stan bezpieczników.

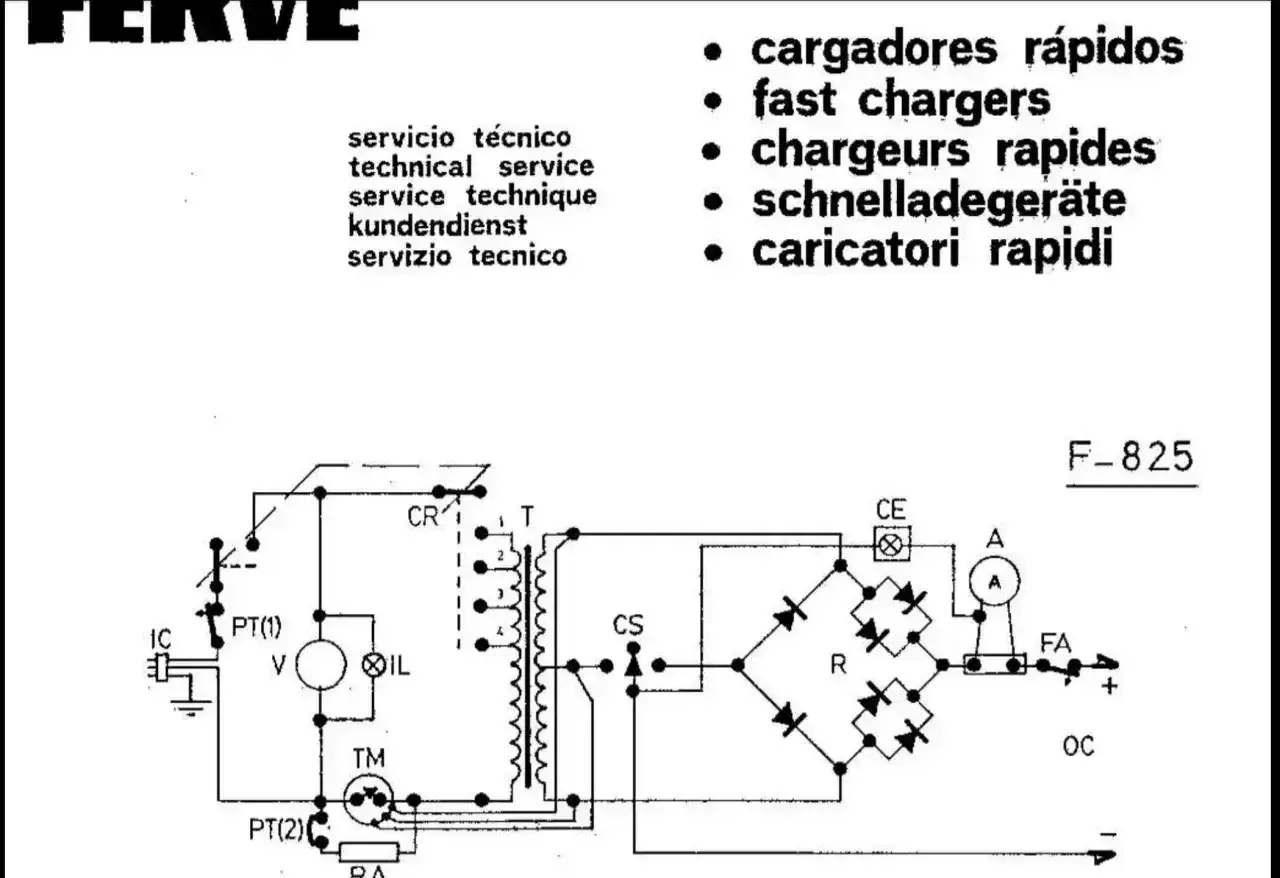

Dlaczego amperomierz włącza się szeregowo
Amperomierz mierzy natężenie, więc musi „widzieć” dokładnie ten sam prąd, który płynie przez odbiornik. Dlatego wpina się go w tor prądowy tak, aby cały prąd przechodził przez jego wnętrze. Jeśli ktoś podłączy go równolegle, tworzy praktycznie bardzo niską rezystancję między punktami obwodu, a to w prostym układzie oznacza zwarcie.
W multimetrze tor prądowy jest specjalnie zbudowany z niską rezystancją, żeby nie zniekształcać pomiaru. To ma sens, ale ma też koszt: sam miernik wprowadza niewielki spadek napięcia pomiarowego, czyli burden voltage. W prostych układach to zwykle nie przeszkadza, lecz w niskonapięciowej elektronice potrafi zmienić zachowanie całego obwodu. Z tego powodu nie traktuję pomiaru prądu jako „dopięcia czegoś na chwilę”, tylko jako ingerencję w działający układ. To ważne rozróżnienie, bo prowadzi od razu do właściwego przygotowania pomiaru.
Jak przygotować pomiar bez ryzyka
Zanim rozłączysz przewód, sprawdź trzy rzeczy: czy mierzysz prąd stały czy zmienny, jakiego rzędu prądu się spodziewasz i czy Twój miernik ma odpowiednie wejście oraz bezpiecznik. W praktyce to właśnie tu najczęściej popełnia się błąd, a nie przy samym podłączeniu.
| Narzędzie | Jak się je podłącza | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Klasyczny amperomierz | Szeregowo, w miejsce przerwanego przewodu | Proste układy i czytelny pomiar jednego obwodu | Trzeba rozłączyć tor prądowy |
| Multimetr na zakresie A lub mA | Szeregowo, z przewodem w odpowiednim gnieździe | Serwis elektroniki, pomiary warsztatowe, diagnostyka | Ograniczenie prądowe i bezpiecznik wejściowy |
| Miernik cęgowy | Bez rozpinania obwodu, przez objęcie jednego przewodu | Instalacje, większe prądy, szybki odczyt | Nie każdy model mierzy prąd stały |
Ja przed każdym pomiarem robię jeszcze jedną prostą rzecz: sprawdzam, czy przewody pomiarowe są w dobrych gniazdach i czy bezpiecznik toru prądowego jest sprawny. To drobiazg, ale oszczędza dużo czasu. Jeśli wszystko wygląda dobrze, można przejść do samego wpięcia miernika.
Wpięcie miernika krok po kroku
Najpierw odłącz zasilanie obwodu. To nie jest formalność, tylko sposób na uniknięcie przypadkowego zwarcia w chwili rozpinania przewodu. Potem wybierz miejsce, w którym chcesz zmierzyć prąd, i otwórz obwód tak, aby dało się wstawić miernik między źródło a odbiornik.
- Wyłącz zasilanie i upewnij się, że obwód jest beznapięciowy.
- Rozłącz przewód w miejscu pomiaru.
- Włóż czarny przewód do gniazda COM.
- Włóż czerwony przewód do gniazda A albo mA, zależnie od spodziewanego prądu.
- Ustaw tryb pomiaru prądu: DC dla prądu stałego lub AC dla przemiennego.
- Wybierz najwyższy bezpieczny zakres, jeśli nie znasz wartości prądu.
- Wstaw miernik w przerwę obwodu tak, aby zamknął tor prądowy.
- Włącz zasilanie i odczytaj wynik.
W prądzie stałym zwracam uwagę na polaryzację. Jeśli po podłączeniu pojawia się wartość ujemna, to zwykle nie oznacza awarii, tylko odwrócone przewody pomiarowe. W AC polaryzacja nie ma znaczenia, ale nadal liczy się poprawne gniazdo i właściwy zakres. Po pomiarze najpierw odłącz zasilanie, dopiero potem wyjmij miernik z obwodu. To prosty nawyk, który chroni i układ, i sam miernik.
Jak dobrać zakres i odczytać wynik
Jeżeli nie wiesz, jak duży prąd popłynie, zacznij od najwyższego zakresu. To bezpieczniejsza metoda niż strzelanie od razu w najczulszą pozycję. Gdy wynik jest zbyt mały albo ekran pokazuje przeciążenie, schodzisz niżej dopiero po ustabilizowaniu sytuacji. W miernikach cyfrowych oznaczenie typu OL albo migający symbol przeciążenia zwykle znaczy, że zakres jest za niski.
Warto też pamiętać o jednostkach. Ampery oznaczają większe wartości, miliampery przydają się w elektronice i małych odbiornikach, a mikroampery w bardzo delikatnych układach. Im czulszy zakres, tym większą rolę może odegrać burden voltage, czyli napięcie tracone na samym torze pomiarowym. W układach bateryjnych albo niskonapięciowych to nie jest teoria z podręcznika, tylko realny czynnik wpływający na pracę urządzenia.
Przy amperomierzu analogowym dodatkowo liczy się czytelność skali. Najlepiej odczytuje się środek zakresu, a nie sam jego początek. Jeśli wskazówka ledwo drgnie, lepiej wybrać niższy zakres lub inny typ miernika. To prowadzi wprost do pytania, kiedy zwykły pomiar szeregowy przestaje być wygodny.
Najczęstsze błędy, które psują pomiar albo bezpiecznik
W praktyce większość problemów powtarza się według bardzo podobnego wzorca. Jeśli je znasz, oszczędzasz nie tylko czas, ale i sprzęt.
- Wpięcie miernika równolegle zamiast szeregowo. To najgroźniejszy błąd, bo może wywołać zwarcie.
- Zostawienie przewodu w złym gnieździe, zwłaszcza w wejściu prądowym po skończonym pomiarze.
- Start od zbyt małego zakresu, co kończy się przeciążeniem wejścia lub spaleniem bezpiecznika.
- Brak rozłączenia obwodu przed wpięciem miernika. Bez przerwy w torze pomiar po prostu się nie uda.
- Ignorowanie polaryzacji przy prądzie stałym. Minus na ekranie nie oznacza zepsutego miernika.
- Pomylenie pomiaru napięcia z pomiarem prądu. To właśnie wtedy zdarzają się najbardziej kosztowne pomyłki.
Jeśli mam wskazać jeden nawyk, który robi największą różnicę, to jest nim zawsze sprawdzanie, w jakim gnieździe siedzi czerwony przewód. Brzmi banalnie, ale w warsztacie to właśnie ten detal najczęściej decyduje, czy pomiar przebiegnie bezpiecznie. Z takim porządkiem myślenia łatwiej też ocenić, kiedy lepiej od razu sięgnąć po inny typ miernika.
Kiedy lepiej sięgnąć po miernik cęgowy
Jeśli nie chcesz rozcinać przewodu albo pracujesz przy wyższych prądach, miernik cęgowy zwykle wygrywa wygodą. Zamiast włączać go w szereg, obejmujesz tylko jeden przewód, a urządzenie mierzy pole magnetyczne wytwarzane przez prąd. To szybsze, bezpieczniejsze i mniej inwazyjne, szczególnie przy diagnostyce instalacji i urządzeń pracujących pod obciążeniem.
Miernik cęgowy ma jednak swoje granice. Nie każdy model mierzy prąd stały, a niektóre słabiej radzą sobie przy bardzo małych wartościach. W praktyce wybieram go tam, gdzie ważniejsza jest szybkość i bezpieczeństwo niż laboratoryjna precyzja przy kilku miliamperach. Dla elektroniki niskonapięciowej klasyczny amperomierz albo multimetr z odpowiednim zakresem wciąż bywa lepszym narzędziem.
Jeżeli zależy Ci na jednym uniwersalnym rozwiązaniu do pracy serwisowej, cęgi są rozsądne. Jeśli potrzebujesz dokładnego pomiaru małego obwodu, pomiar szeregowy zostaje bez zmian. Ta różnica prowadzi już do końcowych zasad, które szczególnie liczą się przy pracy z siecią 230 V.
Przy 230 V nie chodzi tylko o sam schemat
W instalacjach domowych i warsztatowych najważniejsze jest nie tylko to, gdzie wpiąć miernik, ale też czy w ogóle warto rozłączać dany obwód samodzielnie. Przy urządzeniach zasilanych z sieci 230 V pracuję ostrożniej niż przy elektronice niskonapięciowej. Sprawdzam kategorię pomiarową miernika, stan przewodów, bezpieczniki i dopuszczalny zakres pomiaru. To nie jest ozdobny parametr z obudowy, tylko realna granica bezpieczeństwa.
Do pracy w rozdzielnicy lub przy instalacji stałej potrzebny jest sprzęt dostosowany do miejsca pomiaru, zwykle z odpowiednią kategorią typu CAT III albo CAT IV. Jeśli nie masz pewności, lepiej nie rozłączać stałej instalacji pod napięciem i użyć miernika cęgowego albo zlecić pomiar osobie z uprawnieniami. Przy obwodach sieciowych nie wygrywa ten, kto działa szybciej, tylko ten, kto działa spokojnie i przewidywalnie.
W praktyce cały proces da się sprowadzić do prostego porządku: odłącz zasilanie, rozłącz tor prądowy, wstaw miernik szeregowo, zacznij od najwyższego zakresu i nie lekceważ bezpieczników. Jeśli chcesz, mogę też rozpisać osobno podłączenie do multimetru cyfrowego, do amperomierza panelowego albo do konkretnego układu zasilanego z 230 V.
