Jak podłączyć wentylator łazienkowy z higrostatem? Schematy krok po kroku

Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez proces montażu i podłączenia elektrycznego wentylatora łazienkowego z higrostatem i timerem. Dowiesz się, jak bezpiecznie i skutecznie zainstalować urządzenie, aby zapewnić optymalną wentylację w Twojej łazience i uniknąć typowych problemów.

Zanim zaczniesz: Kluczowe informacje dla bezpiecznego montażu

Zanim przystąpisz do właściwego montażu i podłączenia wentylatora, kluczowe jest odpowiednie przygotowanie. Pamiętaj, że prace elektryczne wymagają szczególnej ostrożności i wiedzy. Moje doświadczenie podpowiada, że solidne przygotowanie to podstawa sukcesu i bezpieczeństwa.

Dlaczego prawidłowe podłączenie jest ważniejsze, niż myślisz?

Prawidłowe podłączenie wentylatora łazienkowego to nie tylko kwestia jego poprawnego działania, ale przede wszystkim bezpieczeństwa domowników i trwałości samego urządzenia. Błędne podłączenie może prowadzić do szeregu problemów, od ciągłej pracy wentylatora, przez brak reakcji na wilgoć, aż po poważne zagrożenia elektryczne, takie jak zwarcie czy przegrzewanie się instalacji. Co więcej, niepoprawne działanie higrostatu (czujnika wilgotności) i timera (wyłącznika czasowego) może skutkować nieefektywnym usuwaniem wilgoci, sprzyjającym rozwojowi pleśni, a także niepotrzebnym zużyciem energii elektrycznej. Według danych Sklep-Wentylacyjny.pl, prawidłowa instalacja jest fundamentem efektywnej wentylacji i długiej żywotności urządzenia.

Bezpieczeństwo przede wszystkim: Jak prawidłowo odłączyć zasilanie?

To absolutnie najważniejszy krok przed rozpoczęciem jakichkolwiek prac elektrycznych. Zawsze, bezwzględnie odłącz zasilanie w skrzynce z bezpiecznikami. Najlepiej wyłączyć główny wyłącznik prądu w całym domu lub mieszkaniu. Jeśli nie jest to możliwe, zidentyfikuj i wyłącz bezpiecznik odpowiadający za obwód łazienkowy. Po wyłączeniu zasilania, upewnij się, że napięcie zostało odłączone, używając próbnika napięcia. Sprawdź nim przewody, z którymi będziesz pracować – brak świecenia próbnika potwierdza brak napięcia. Praca pod napięciem jest skrajnie niebezpieczna i może prowadzić do porażenia prądem, a nawet śmierci. Nie ryzykuj!

Niezbędnik instalatora: Jakie narzędzia przygotować?

Aby sprawnie i bezpiecznie przeprowadzić montaż wentylatora, warto mieć pod ręką kilka podstawowych narzędzi. Oto lista, którą zawsze polecam:

• Śrubokręty: Płaski i krzyżakowy (PH1, PH2) – do odkręcania obudowy wentylatora i zacisków.
• Ściągacz izolacji: Niezbędny do precyzyjnego usuwania izolacji z przewodów.
• Próbnik napięcia: Kluczowy do upewnienia się, że zasilanie jest odłączone.
• Kombinerki: Przydatne do przytrzymywania i formowania przewodów.
• Wiertarka i wiertła: Jeśli konieczne jest wiercenie otworów montażowych w ścianie lub suficie.
• Poziomica: Aby wentylator był zamontowany estetycznie i prosto.
• Ołówek: Do zaznaczenia punktów wiercenia.
• Taśma izolacyjna: Do zabezpieczania połączeń, jeśli zajdzie taka potrzeba.

Anatomia wentylatora: Zrozum, co podłączasz

Zrozumienie funkcji poszczególnych elementów i zacisków wentylatora jest kluczowe dla jego prawidłowego podłączenia. Nie wystarczy po prostu połączyć kolorów – musimy wiedzieć, co każdy przewód oznacza i jaką rolę pełni w całym systemie. To jak z budową silnika, każdy element ma swoje zadanie.

Tajemnicze L, N, T – co oznaczają te symbole na kostce?

Na kostce przyłączeniowej wentylatora znajdziesz zazwyczaj trzy główne zaciski. Ich poprawne rozpoznanie i podłączenie jest absolutnie fundamentalne. Oto, co oznaczają:

Pamiętaj, że przewód ochronny (żółto-zielony) również powinien być obecny w instalacji, choć zazwyczaj nie jest podłączany bezpośrednio do wentylatora, chyba że producent przewidział taką możliwość i odpowiedni zacisk.

Jak działa czujnik wilgotności (higrostat) i dlaczego potrzebuje stałego prądu?

Higrostat to serce Twojego inteligentnego wentylatora. Jest to czujnik, który monitoruje poziom wilgotności powietrza w łazience. Kiedy wilgotność przekroczy ustawiony próg, higrostat automatycznie uruchamia wentylator, aby usunąć nadmiar pary wodnej. Dlaczego potrzebuje stałego zasilania na zacisku L? Ponieważ, aby mógł skutecznie monitorować wilgotność, musi być aktywny przez cały czas, nawet gdy światło w łazience jest wyłączone. Bez stałego zasilania, higrostat nie mógłby pełnić swojej funkcji autonomicznie, a wentylator działałby tylko wtedy, gdy włączone jest światło.

Rola timera (wyłącznika czasowego) w Twoim wentylatorze

Timer, czyli wyłącznik czasowy, to kolejny bardzo przydatny element wentylatora łazienkowego. Jego głównym zadaniem jest utrzymanie pracy wentylatora przez określony czas po zaniku napięcia na zacisku T – czyli najczęściej po zgaszeniu światła w łazience. Dzięki temu, nawet jeśli opuścisz łazienkę, wentylator będzie kontynuował usuwanie resztek wilgoci, co jest kluczowe dla efektywnej wentylacji i zapobiegania kondensacji. Ten mechanizm pozwala na dogłębne wysuszenie pomieszczenia, co znacząco wpływa na komfort i higienę.

Podłączenie krok po kroku: Schematy dla Twojej instalacji

Przechodzimy do sedna – jak fizycznie podłączyć wentylator. Przedstawię Ci dwa najpopularniejsze i najbardziej funkcjonalne schematy podłączenia. Pamiętaj, że wizualne przedstawienie jest tutaj kluczowe, dlatego postaram się opisać je jak najdokładniej.

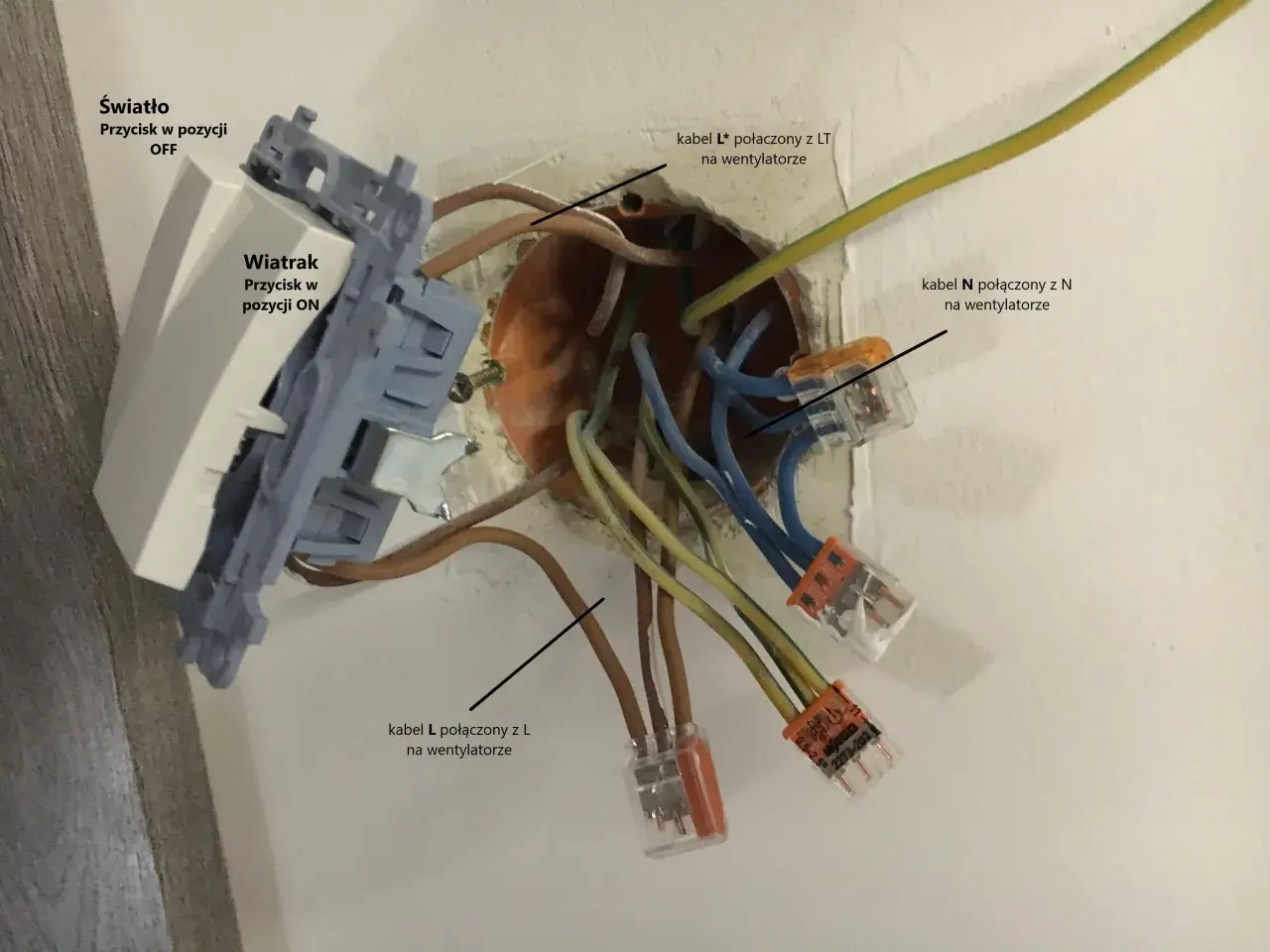

Metoda 1 (Zalecana): Pełna automatyka z opcją ręcznego sterowania – podłączenie 3-przewodowe

Jest to najbardziej funkcjonalny i przeze mnie zalecany sposób podłączenia wentylatora. Wymaga on poprowadzenia trzech przewodów do wentylatora: stałej fazy (L), przewodu neutralnego (N) oraz fazy sterującej (T lub LT/LS), która zazwyczaj jest podłączona do włącznika światła. Dzięki stałemu zasilaniu na zacisku L, higrostat może przez cały czas monitorować poziom wilgotności w łazience i automatycznie uruchamiać wentylator, gdy jest to potrzebne. Jednocześnie, podanie napięcia na zacisk T (np. po włączeniu światła) wymusza pracę wentylatora, niezależnie od poziomu wilgotności. Po wyłączeniu światła, timer podtrzyma pracę wentylatora przez ustawiony czas. To rozwiązanie zapewnia pełną elastyczność i efektywność wentylacji.

Metoda 2 (Uproszczona): Działanie wyłącznie w trybie automatycznym – podłączenie 2-przewodowe

Ta metoda jest prostsza, ale oferuje mniej funkcji. Stosuje się ją, gdy w instalacji nie ma dostępnego przewodu sterującego T, lub gdy użytkownik preferuje wyłącznie automatyczną pracę wentylatora. W tym przypadku podłączamy jedynie dwa przewody: stałą fazę (L) i przewód neutralny (N). Wentylator będzie działał wyłącznie na podstawie wskazań higrostatu – uruchomi się, gdy wilgotność przekroczy ustawiony próg, i wyłączy, gdy wilgotność spadnie. Nie będzie możliwości ręcznego uruchomienia wentylatora za pomocą włącznika światła, ani wykorzystania timera po wyłączeniu światła. Jest to opcja dla tych, którzy cenią sobie prostotę i pełną automatykę bez dodatkowego sterowania.

Wizualny przewodnik: Czytelne schematy podłączenia obu metod

Poniżej przedstawiam schematy, które pomogą Ci zwizualizować opisane metody podłączenia. Zwróć uwagę na kolory przewodów i oznaczenia zacisków, aby uniknąć błędów.

Schemat 1: Podłączenie 3-przewodowe (L, N, T) z włącznikiem światła

(Tutaj powinien znajdować się schemat przedstawiający podłączenie przewodu fazowego stałego (L, brązowy/czarny) do zacisku L wentylatora, przewodu neutralnego (N, niebieski) do zacisku N wentylatora, oraz przewodu fazowego sterującego (T, np. czarny/szary) idącego od włącznika światła do zacisku T wentylatora. Włącznik światła powinien być podłączony do fazy zasilającej.)

Schemat 2: Podłączenie 2-przewodowe (L, N) dla pełnej automatyki

(Tutaj powinien znajdować się schemat przedstawiający podłączenie przewodu fazowego stałego (L, brązowy/czarny) do zacisku L wentylatora oraz przewodu neutralnego (N, niebieski) do zacisku N wentylatora. Zacisk T wentylatora pozostaje niepodłączony.)

Pierwsze uruchomienie i regulacja: Jak idealnie ustawić wentylator?

Po zamontowaniu i podłączeniu wentylatora, kluczowe jest jego odpowiednie skonfigurowanie. Prawidłowa regulacja higrostatu i timera to gwarancja efektywnej pracy urządzenia, komfortu użytkowania i oszczędności energii. Warto poświęcić na to chwilę.

Ustawiamy próg wilgoci: Jak znaleźć złoty środek, by wentylator nie pracował bez przerwy?

Regulacja higrostatu odbywa się zazwyczaj za pomocą małego pokrętła oznaczonego literą "H" lub "RH" (Relative Humidity – wilgotność względna), znajdującego się pod pokrywą wentylatora. Zakres regulacji to zazwyczaj od 40% do 90% wilgotności względnej. Moje doświadczenie podpowiada, że optymalne ustawienie początkowe to około 70-75%. Jeśli ustawisz próg zbyt nisko (np. 60%), wentylator może pracować non-stop, ponieważ taki poziom wilgoci jest często naturalny w łazienkach, nawet bez kąpieli. Z kolei zbyt wysokie ustawienie (np. 90%) sprawi, że wentylator będzie reagował tylko na ekstremalnie wysoką wilgotność, co może być niewystarczające do skutecznego usunięcia pary. Pamiętaj, że regulację należy zawsze przeprowadzać przy odłączonym zasilaniu, aby zmiany zostały prawidłowo zapisane przez elektronikę urządzenia.

Konfiguracja timera: Jak długo wentylator ma pracować po wyjściu z łazienki?

Timer reguluje się podobnym pokrętłem, oznaczonym literą "T". Pozwala ono ustawić czas, przez jaki wentylator będzie pracował po zaniku napięcia na zacisku T (czyli np. po wyłączeniu światła). Typowy zakres regulacji to od 2 do 30 minut. Czas ten powinien być wystarczający do usunięcia resztek wilgoci z łazienki. Dla większości łazienek ustawienie w zakresie 10-15 minut jest zazwyczaj optymalne. Jeśli łazienka jest duża lub ma słabą wentylację nawiewną, być może trzeba będzie ten czas wydłużyć. Podobnie jak w przypadku higrostatu, regulację timera również należy przeprowadzać przy odłączonym zasilaniu.

Test działania: Prosty sposób na sprawdzenie, czy wszystko działa poprawnie

Po dokonaniu regulacji i ponownym włączeniu zasilania, warto przeprowadzić proste testy:

1. Test higrostatu: Weź gorący prysznic lub wannę, aby wytworzyć parę wodną w łazience. Po kilku minutach wentylator powinien się automatycznie włączyć. Możesz też spróbować dmuchnąć ciepłym, wilgotnym powietrzem (np. z ust) bezpośrednio na czujnik wilgoci, jeśli jest dostępny.
2. Test timera: Włącz światło w łazience (jeśli wentylator jest podłączony do włącznika światła). Wentylator powinien się uruchomić. Następnie wyłącz światło. Wentylator powinien pracować przez ustawiony czas, a dopiero potem się wyłączyć.

Te proste testy pozwolą Ci upewnić się, że wentylator reaguje prawidłowo na wilgoć i sterowanie manualne.

Wentylator nie działa jak powinien? Najczęstsze problemy i ich rozwiązania

Nawet po starannym montażu i regulacji, czasem zdarzają się sytuacje, w których wentylator nie działa zgodnie z oczekiwaniami. Nie martw się, wiele problemów ma proste rozwiązania. Oto najczęstsze z nich, bazując na moim doświadczeniu.

Problem: Wentylator pracuje non-stop lub włącza się bez powodu

Jeśli wentylator nieustannie pracuje lub uruchamia się, gdy w łazience nie ma wilgoci, najczęściej przyczyną jest jedna z poniższych sytuacji:

• Zbyt nisko ustawiony próg wilgotności: Jak już wspomniałem, ustawienie progu np. na 60% może sprawić, że wentylator będzie działał niemal cały czas, ponieważ wilgotność w łazience rzadko spada poniżej tej wartości. Rozwiązanie: Zwiększ próg wilgotności do 70-75% (pamiętaj o odłączeniu zasilania przed regulacją).
• Brak odpowiedniej wentylacji nawiewnej: Wentylator wyciąga powietrze, ale jeśli nie ma skąd napłynąć świeże, może tworzyć się podciśnienie, a wilgoć będzie utrzymywać się dłużej. Rozwiązanie: Upewnij się, że masz szczelinę pod drzwiami łazienkowymi lub nawiewnik, który umożliwia dopływ powietrza.
• Zaklejony fabrycznie otwór czujnika wilgoci: Czasami, podczas produkcji lub montażu, otwór czujnika wilgoci może zostać przypadkowo zaklejony taśmą lub farbą. Rozwiązanie: Ostrożnie sprawdź i oczyść otwór czujnika.

Problem: Wentylator nie reaguje na parę wodną po gorącym prysznicu

Gdy wentylator ignoruje wysoką wilgotność, sprawdź następujące punkty:

• Zbyt wysoko ustawiony próg wilgotności: Jeśli próg jest ustawiony na np. 90%, wentylator włączy się tylko w ekstremalnych warunkach. Rozwiązanie: Zmniejsz próg wilgotności do 70-75%.
• Uszkodzony czujnik wilgoci: Choć rzadko, zdarza się, że czujnik jest wadliwy. Rozwiązanie: Jeśli po regulacji wentylator nadal nie reaguje, konieczna może być wymiana czujnika lub całego wentylatora.
• Błąd w podłączeniu (brak stałego zasilania na L): Jeśli zacisk L nie ma stałego zasilania, higrostat nie może monitorować wilgotności. Rozwiązanie: Sprawdź połączenie przewodu fazowego stałego (L) i upewnij się, że jest on podłączony do źródła stałego napięcia.

Problem: Ręczne włączanie (ze światłem) nie działa

Jeśli wentylator nie uruchamia się po włączeniu światła, mimo że higrostat działa poprawnie:

• Nieprawidłowe podłączenie przewodu T (fazy sterującej): Najczęściej problem leży w połączeniu przewodu T. Rozwiązanie: Sprawdź, czy przewód z włącznika światła jest prawidłowo podłączony do zacisku T wentylatora i czy włącznik działa poprawnie.
• Uszkodzony włącznik światła: Sam włącznik może być uszkodzony i nie podawać napięcia na przewód sterujący. Rozwiązanie: Sprawdź włącznik światła próbnikiem napięcia.
• Brak napięcia na przewodzie sterującym: Czasami problem leży w samej instalacji elektrycznej, gdzie przewód sterujący nie otrzymuje napięcia. Rozwiązanie: Konieczna może być konsultacja z elektrykiem w celu sprawdzenia instalacji.

Finalne wskazówki: O czym pamiętać po zakończonym montażu?

Po pomyślnym montażu i konfiguracji wentylatora, warto pamiętać o kilku kwestiach, które zapewnią jego długotrwałą i efektywną pracę. To detale, które często są pomijane, a mają realny wpływ na komfort w łazience.

Jak dbać o wentylator, aby służył latami? Czyszczenie i konserwacja

Wentylator, podobnie jak każde urządzenie, wymaga regularnej konserwacji. W łazience, gdzie panuje wilgoć i często osadza się kurz, jest to szczególnie ważne. Przynajmniej raz na kilka miesięcy odłącz zasilanie i delikatnie oczyść kratkę wentylatora oraz łopatki. Kurz i brud mogą osadzać się na łopatkach, zmniejszając wydajność urządzenia i zwiększając jego głośność. Do czyszczenia użyj miękkiej ściereczki, ewentualnie lekko zwilżonej. Nigdy nie używaj agresywnych środków chemicznych. Regularne czyszczenie zapewni swobodny przepływ powietrza i przedłuży żywotność wentylatora.

Przeczytaj również: Jak podłączyć czujniki parkowania - uniknij najczęstszych błędów

Znaczenie wentylacji nawiewnej – dlaczego bez niej wentylator nie będzie skuteczny?

To bardzo ważna kwestia, o której wielu zapomina. Wentylator łazienkowy jest urządzeniem wyciągowym – usuwa zużyte, wilgotne powietrze z pomieszczenia. Aby mógł to robić skutecznie, potrzebuje stałego dopływu świeżego powietrza. Jeśli łazienka jest szczelnie zamknięta, bez żadnych otworów czy szczelin, wentylator będzie pracował w warunkach podciśnienia, co drastycznie obniży jego wydajność. Powietrze nie będzie miało skąd napłynąć, a wilgoć pozostanie w pomieszczeniu. Upewnij się, że masz zapewnioną wentylację nawiewną – może to być szczelina pod drzwiami (zwykle około 1-2 cm), kratka wentylacyjna w drzwiach, czy też nawiewniki okienne. Brak odpowiedniej wentylacji nawiewnej jest, według Sklep-Wentylacyjny.pl, jedną z częstszych przyczyn nieskutecznego działania wentylatorów, nawet tych z higrostatem.
