Silnik 3 fazowy 4 przewody - Jak podłączyć bezpiecznie i poprawnie?

Podłączenie silnika trójfazowego z czterema przewodami to zadanie, które wymaga precyzji, wiedzy i przede wszystkim świadomości zasad bezpieczeństwa. Niezależnie od tego, czy jesteś doświadczonym majsterkowiczem, czy dopiero zaczynasz swoją przygodę z elektryką, ten kompleksowy przewodnik przeprowadzi Cię przez każdy etap procesu. Dowiesz się, jak zidentyfikować poszczególne przewody, jakie zasady bezpieczeństwa są kluczowe oraz jak zweryfikować prawidłowe działanie silnika po podłączeniu. Moim celem jest, abyś po lekturze tego poradnika zyskał pewność, że wykonasz zadanie prawidłowo, minimalizując ryzyko i zapewniając długotrwałą oraz efektywną pracę urządzenia. Jak podkreśla Poradnik-Elektryka, zrozumienie roli każdego przewodu jest fundamentalne dla bezpiecznej instalacji.

Dlaczego poprawne podłączenie silnika z 4 przewodami jest absolutnie kluczowe dla bezpieczeństwa i działania

Precyzyjne podłączenie silnika trójfazowego z czterema przewodami to nie tylko kwestia prawidłowego działania urządzenia, ale przede wszystkim fundament bezpieczeństwa. Błędne podłączenie może prowadzić do szeregu poważnych konsekwencji, które zagrażają zarówno użytkownikowi, jak i samemu silnikowi oraz otoczeniu. Ryzyko porażenia prądem jest realne, zwłaszcza gdy przewód ochronny (PE) zostanie pominięty lub niewłaściwie podłączony. W przypadku uszkodzenia izolacji, obudowa silnika może znaleźć się pod napięciem, stwarzając śmiertelne zagrożenie.

Ponadto, niewłaściwe połączenie fazowe może skutkować uszkodzeniem silnika. Niestabilna praca, nadmierne nagrzewanie się uzwojeń, a nawet spalenie silnika to typowe objawy błędów w podłączeniu. W skrajnych przypadkach, przegrzanie może doprowadzić do pożaru. Dlatego tak ważne jest, aby każdy krok był wykonany z najwyższą starannością i zgodnie z obowiązującymi normami. Tylko w ten sposób zapewnimy sobie i innym bezpieczeństwo, a urządzeniu długą i efektywną eksploatację.

Zanim zaczniesz: Fundamenty, które musisz znać o silnikach 3-fazowych

Zanim przejdziemy do praktycznych aspektów podłączania, warto zrozumieć podstawy działania silnika trójfazowego. Zasilanie trójfazowe, często nazywane "siłą", dostarcza trzy sinusoidalne przebiegi napięcia, przesunięte względem siebie o 120 stopni. Dzięki temu silniki trójfazowe generują wirujące pole magnetyczne, które jest niezwykle efektywne w zamianie energii elektrycznej na mechaniczną, zapewniając płynną pracę i wysoką moc.

W przypadku silnika z czterema przewodami, najczęściej mamy do czynienia z wewnętrznym połączeniem uzwojeń w gwiazdę (Y). Oznacza to, że punkt neutralny (tzw. "gwiazda") jest połączony wewnątrz silnika i nie jest wyprowadzony na zewnątrz. Z tego powodu, do silnika z czterema przewodami nie ma potrzeby podłączania oddzielnego przewodu neutralnego (N) z instalacji. Trzy przewody służą do doprowadzenia faz (L1, L2, L3), a czwarty, kluczowy dla bezpieczeństwa, to przewód ochronny (PE).

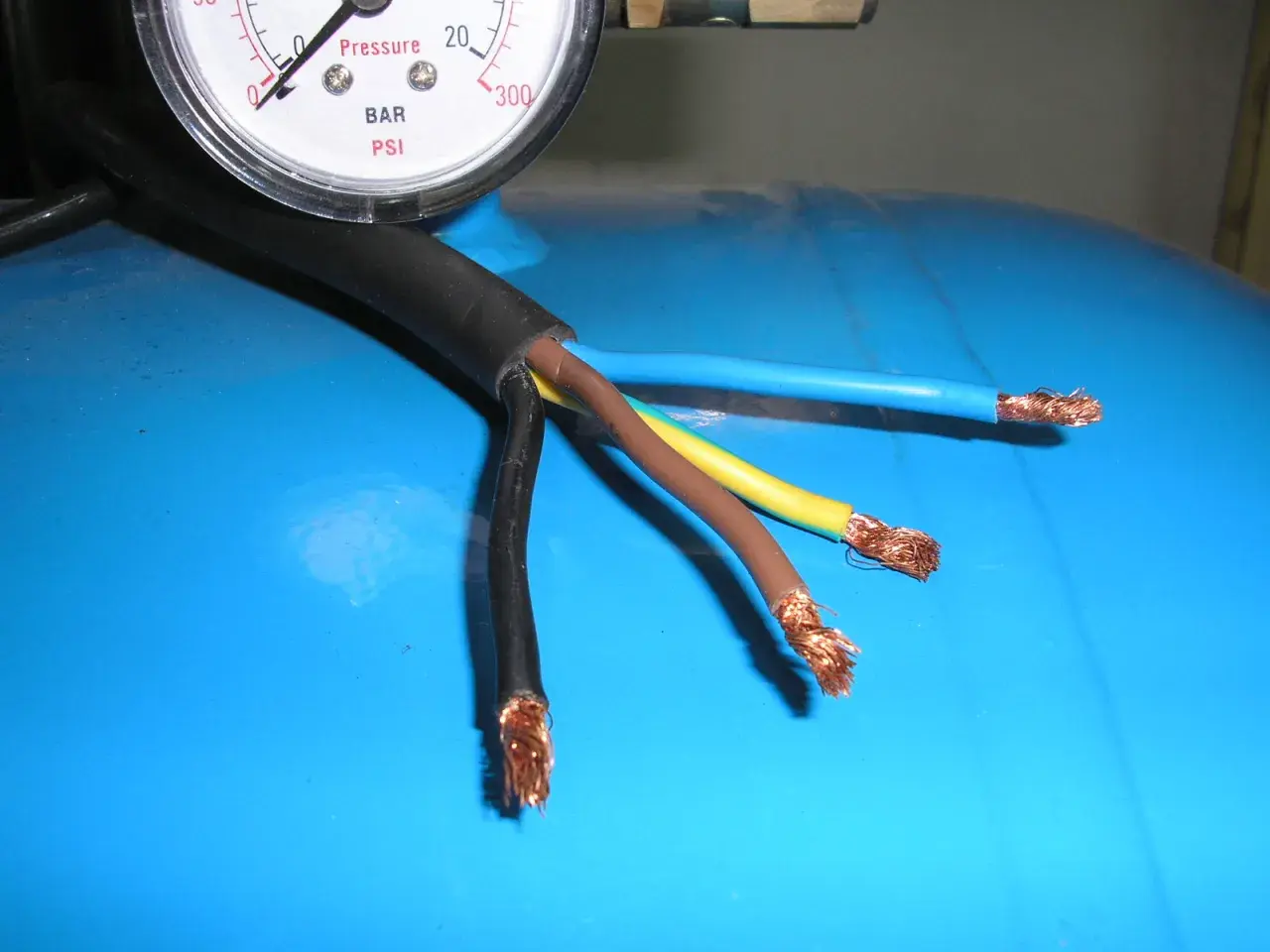

Co oznaczają 4 przewody w Twoim silniku? Rozszyfrowujemy kolory i funkcje

Zrozumienie funkcji każdego przewodu jest absolutnie kluczowe dla prawidłowego i bezpiecznego podłączenia. W silnikach trójfazowych z czterema przewodami każdy z nich ma ściśle określoną rolę, którą sygnalizuje jego kolor. Poniżej przedstawiam szczegółowy opis:

Należy zawsze pamiętać o żółto-zielonym przewodzie ochronnym (PE). Jego prawidłowe podłączenie to pierwsza linia obrony przed porażeniem prądem. Nigdy nie wolno go ignorować ani używać do innych celów.

Przygotowanie do pracy – Twoja lista kontrolna bezpieczeństwa przed podłączeniem

Zanim dotkniesz jakiegokolwiek przewodu czy zacisku, musisz zadbać o odpowiednie przygotowanie. Pamiętaj, że w elektryce pośpiech i niedbalstwo są najgorszymi doradcami. Dokładne przygotowanie minimalizuje ryzyko wypadków, błędów i potencjalnych uszkodzeń. To właśnie ten etap decyduje o bezpieczeństwie całej operacji i późniejszej niezawodności pracy silnika.

Krok 1: Jak bezbłędnie wyłączyć i zabezpieczyć zasilanie?

To jest najważniejszy i absolutnie krytyczny krok. Przed rozpoczęciem jakichkolwiek prac przy silniku, musisz bezwzględnie odłączyć zasilanie. Oto jak to zrobić:

1. Zlokalizuj odpowiedni wyłącznik: Znajdź wyłącznik główny zasilający obwód, do którego będzie podłączony silnik. Może to być wyłącznik nadprądowy w rozdzielnicy lub wyłącznik bezpieczeństwa w pobliżu maszyny.
2. Wyłącz zasilanie: Przełącz wyłącznik w pozycję "OFF" lub "0".
3. Zabezpiecz przed ponownym włączeniem: Jeśli to możliwe, zastosuj procedurę LOTO (Lockout/Tagout). Polega ona na założeniu blokady na wyłącznik i umieszczeniu na nim tabliczki ostrzegawczej, informującej o prowadzonych pracach. Jeśli nie masz dostępu do specjalistycznych blokad, upewnij się, że nikt inny nie ma dostępu do wyłącznika i nie włączy go przypadkowo.
4. Zweryfikuj brak napięcia: Użyj multimetru lub próbnika napięcia, aby bezwzględnie upewnić się, że na zaciskach, do których będziesz podłączać silnik, nie ma napięcia. Sprawdź napięcie między wszystkimi fazami oraz między każdą fazą a przewodem ochronnym (PE).

Pamiętaj: nigdy nie ufaj tylko pozycji wyłącznika. Zawsze weryfikuj brak napięcia przed dotknięciem jakichkolwiek elementów.

Krok 2: Jakie narzędzia i materiały będą Ci potrzebne do podłączenia?

Posiadanie odpowiednich narzędzi to podstawa efektywnej i bezpiecznej pracy. Oto lista niezbędnych przedmiotów:

• Izolowane wkrętaki: Płaskie i krzyżakowe, z atestem do pracy pod napięciem (choć pracujemy bez napięcia, izolacja to dodatkowa ochrona).
• Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów bez uszkadzania żył.
• Szczypce uniwersalne i boczne: Do cięcia i formowania przewodów.
• Multimetr lub próbnik napięcia: Do weryfikacji braku napięcia.
• Miernik cęgowy: Bardzo przydatny do późniejszych pomiarów prądu na poszczególnych fazach, co pozwoli sprawdzić symetrię obciążenia.
• Ewentualnie końcówki kablowe (tulejkowe): Jeśli silnik ma zaciski przystosowane do końcówek, warto ich użyć dla pewniejszego połączenia. Do tego przyda się zaciskarka.
• Opaski zaciskowe (trytytki): Do estetycznego i bezpiecznego ułożenia przewodów w puszce.
• Rękawice ochronne: Izolowane, dla dodatkowego bezpieczeństwa.

Używanie narzędzi z odpowiednią izolacją to nie tylko wymóg, ale i dobra praktyka, która zwiększa Twoje bezpieczeństwo.

Krok 3: Inspekcja silnika i przewodów – na co zwrócić uwagę przed podłączeniem?

Przed fizycznym podłączeniem silnika, poświęć chwilę na jego dokładną inspekcję:

• Oględziny kabli: Sprawdź, czy izolacja przewodów jest nienaruszona, nie ma pęknięć, przetarć ani innych uszkodzeń, które mogłyby prowadzić do zwarcia lub porażenia.
• Tabliczka znamionowa silnika: To "dowód osobisty" silnika. Sprawdź napięcie znamionowe (np. 3x400V), moc, prąd oraz typ połączenia (gwiazda/trójkąt). W przypadku silnika 4-przewodowego, najczęściej będzie to połączenie w gwiazdę, ale zawsze warto to zweryfikować. Upewnij się, że parametry silnika są zgodne z parametrami Twojej instalacji.
• Puszka przyłączeniowa: Otwórz puszkę przyłączeniową silnika. Upewnij się, że zaciski są czyste, nieuszkodzone i wolne od korozji. Sprawdź, czy nie ma tam luźnych śrubek czy innych zanieczyszczeń.

Szczegółowa inspekcja pozwala wykryć potencjalne problemy, zanim staną się poważnymi awariami.

Podłączanie silnika 4-przewodowego krok po kroku: Ilustrowany przewodnik dla każdego

Teraz, gdy jesteś już odpowiednio przygotowany i upewniłeś się, że zasilanie jest odłączone, możemy przejść do sedna, czyli do fizycznego podłączania silnika. Pamiętaj, że każdy z poniższych kroków jest ważny dla prawidłowego i bezpiecznego podłączenia. Nie spiesz się i działaj metodycznie.

Jak otworzyć puszkę przyłączeniową i zidentyfikować zaciski (U1, V1, W1, PE)?

Pierwszym krokiem jest otwarcie puszki przyłączeniowej silnika. Zazwyczaj jest ona zabezpieczona kilkoma śrubami. Po ich odkręceniu ostrożnie zdejmij pokrywę. Wewnątrz zobaczysz listwę zaciskową. Standardowe oznaczenia zacisków dla faz to U1, V1, W1. Zazwyczaj są one ułożone obok siebie. Zacisk uziemienia dla przewodu ochronnego (PE) będzie oznaczony specjalnym symbolem uziemienia (trzy poziome kreski malejącej długości) i często znajduje się w innym miejscu, na metalowej obudowie puszki lub silnika. Precyzyjna identyfikacja tych zacisków jest absolutnie kluczowa, aby uniknąć błędów w podłączeniu.

Jak prawidłowo podłączyć trzy przewody fazowe (L1, L2, L3) do silnika?

Teraz przystąp do podłączenia przewodów fazowych. Zgodnie ze standardem, przewody fazowe L1, L2, L3 (czarny, brązowy, szary) podłącz do odpowiadających im zacisków U1, V1, W1. Pamiętaj o następujących zasadach:

1. Ostrożnie usuń izolację: Za pomocą ściągacza izolacji usuń około 10-15 mm izolacji z końcówek przewodów. Upewnij się, że nie uszkodziłeś pojedynczych żył.
2. Wprowadź przewody do zacisków: Włóż odizolowane końcówki przewodów fazowych do odpowiednich zacisków (L1 do U1, L2 do V1, L3 do W1).
3. Solidnie dokręć śruby zaciskowe: To niezwykle ważny moment. Użyj odpowiedniego wkrętaka i dokręć śruby zaciskowe z wyczuciem, ale bardzo solidnie. Luźne połączenia są jedną z głównych przyczyn przegrzewania się, iskrzenia, a nawet pożarów. Nie dokręcaj jednak z nadmierną siłą, aby nie uszkodzić gwintu czy samego zacisku. Po dokręceniu delikatnie pociągnij za każdy przewód, aby upewnić się, że jest dobrze zamocowany.

Pamiętaj, że kolejność faz (np. L1 do U1, L2 do V1, L3 do W1) wpłynie na kierunek obrotów silnika. Jeśli okaże się, że silnik kręci się w złą stronę, zmienimy to później, zamieniając miejscami dwa dowolne przewody fazowe.

Gdzie podłączyć najważniejszy przewód – ochronny PE? Klucz do bezpieczeństwa

Po podłączeniu faz, przechodzimy do najważniejszego połączenia z punktu widzenia bezpieczeństwa: przewodu ochronnego (PE). Żółto-zielony przewód PE musi być podłączony do zacisku uziemienia na obudowie silnika. Ten zacisk jest zazwyczaj wyraźnie oznaczony symbolem uziemienia i często znajduje się na metalowej części puszki lub bezpośrednio na korpusie silnika.

Prawidłowe podłączenie przewodu ochronnego (PE) to Twoja osobista polisa ubezpieczeniowa przed porażeniem prądem. Nigdy go nie lekceważ!

Upewnij się, że połączenie jest solidne i trwałe. Przewód PE jest Twoją ochroną w przypadku awarii izolacji wewnątrz silnika. Jeśli faza dotknie metalowej obudowy, prąd zwarciowy popłynie przez przewód PE do ziemi, powodując natychmiastowe zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego lub nadprądowego). Brak lub nieprawidłowe podłączenie PE oznacza, że w przypadku awarii obudowa silnika może znaleźć się pod pełnym napięciem, stwarzając śmiertelne zagrożenie.

Jak złożyć wszystko z powrotem i ostatecznie zabezpieczyć połączenia?

Gdy wszystkie przewody są już prawidłowo podłączone i solidnie dokręcone, czas na finalizację prac:

1. Ułóż przewody: Starannie ułóż przewody w puszce przyłączeniowej, tak aby nie były naprężone i nie dotykały ruchomych części silnika. Możesz użyć opasek zaciskowych, aby je uporządkować.
2. Zamknij pokrywę puszki: Załóż pokrywę puszki przyłączeniowej i dokręć śruby. Upewnij się, że pokrywa jest dobrze dopasowana i szczelna, co chroni połączenia przed wilgocią i zanieczyszczeniami.
3. Dokręć dławiki kablowe: Jeśli Twój kabel wchodzi do puszki przez dławik kablowy, upewnij się, że jest on prawidłowo dokręcony. Dławik zapewnia nie tylko szczelność, ale także odciążenie kabla, chroniąc go przed wyrwaniem z zacisków pod wpływem naprężeń mechanicznych.

Po wykonaniu tych kroków, fizyczne podłączenie silnika jest zakończone. Teraz czeka nas moment prawdy – pierwsze uruchomienie i weryfikacja.

Moment prawdy: Pierwsze uruchomienie i weryfikacja podłączenia silnika

Po fizycznym podłączeniu silnika nadszedł czas na najważniejszy etap – pierwsze uruchomienie i weryfikację poprawności wykonanych połączeń. Ten moment wymaga szczególnej ostrożności i uwagi, ponieważ pozwala na wykrycie ewentualnych błędów, zanim spowodują one uszkodzenia lub zagrożenia. Pamiętaj, aby zawsze mieć możliwość szybkiego odłączenia zasilania.

Jak bezpiecznie sprawdzić kierunek obrotów silnika?

Procedura pierwszego uruchomienia powinna odbywać się z zachowaniem maksymalnej ostrożności:

1. Uruchom bez obciążenia: Jeśli to możliwe, uruchom silnik bez obciążenia. Oznacza to na przykład zdjęcie paska napędowego, odłączenie pompy lub innego elementu napędzanego. Dzięki temu, w razie błędnego kierunku obrotów, nie uszkodzisz maszyny.
2. Krótkotrwałe uruchomienie: Włącz zasilanie na bardzo krótki czas (1-2 sekundy). Obserwuj kierunek obrotów silnika. W wielu przypadkach wystarczy rzut oka, aby ocenić, czy obraca się on w pożądaną stronę. Jeśli silnik jest zamknięty, możesz poczuć delikatne drgania lub usłyszeć dźwięk, który pomoże ocenić, czy w ogóle ruszył.
3. Weryfikacja kierunku: Jeśli kierunek obrotów jest zgodny z oczekiwaniami, możesz przejść do dalszych testów. Jeśli jest niezgodny, natychmiast odłącz zasilanie.

Po uruchomieniu, jeśli masz dostęp do miernika cęgowego, warto zmierzyć prąd pobierany na każdej z faz. Prądy powinny być do siebie zbliżone (symetryczne). Znaczące różnice mogą wskazywać na problem z uzwojeniami silnika lub asymetrię napięcia w sieci.

Silnik kręci się w złą stronę? Prosta metoda na zmianę kierunku obrotów

Jeśli silnik obraca się w niewłaściwą stronę, nie ma powodu do paniki. To bardzo częsta sytuacja i jej rozwiązanie jest proste:

1. Odłącz zasilanie: To absolutna podstawa. Zawsze upewnij się, że zasilanie jest odłączone i zweryfikuj brak napięcia.
2. Zamień miejscami dwa dowolne przewody fazowe: Otwórz puszkę przyłączeniową silnika i zamień miejscami dwa dowolne przewody fazowe (np. L1 z L2, L2 z L3 lub L1 z L3). Nie ma znaczenia, które dwa przewody zamienisz, ważne, żeby były to tylko dwa.
3. Ponownie uruchom i sprawdź: Zamknij puszkę, włącz zasilanie i ponownie na krótko uruchom silnik. Kierunek obrotów powinien być teraz prawidłowy.

Ta prosta operacja zmienia kolejność faz, a tym samym kierunek wirowania pola magnetycznego w silniku, co skutkuje zmianą kierunku jego obrotów.

Co zrobić, gdy silnik buczy, grzeje się lub nie startuje? Przewodnik po najczęstszych problemach

Czasami po podłączeniu silnik nie zachowuje się tak, jak powinien. Oto przewodnik po najczęstszych problemach i ich możliwych rozwiązaniach:

• Silnik buczy, ale nie startuje lub startuje z trudem:
  • Możliwa przyczyna: Brak jednej fazy (przerwa w obwodzie, luźne połączenie).
  • Diagnostyka: Odłącz zasilanie. Sprawdź wszystkie połączenia fazowe w puszce przyłączeniowej silnika i w rozdzielnicy. Upewnij się, że śruby są solidnie dokręcone. Sprawdź ciągłość każdej fazy multimetrem.
• Silnik nadmiernie się grzeje:
  • Możliwa przyczyna: Przeciążenie silnika, zbyt niskie napięcie, asymetria napięć fazowych, uszkodzone uzwojenia.
  • Diagnostyka: Sprawdź, czy silnik nie pracuje pod zbyt dużym obciążeniem. Zmierz napięcia międzyfazowe – powinny być równe. Użyj miernika cęgowego, aby zmierzyć prąd na każdej fazie; jeśli prądy są znacząco różne, może to wskazywać na asymetrię zasilania lub problem z uzwojeniami silnika.
• Silnik nie startuje w ogóle:
  • Możliwa przyczyna: Brak zasilania, zadziałanie zabezpieczeń, uszkodzenie silnika.
  • Diagnostyka: Sprawdź, czy wyłącznik jest włączony i czy nie zadziałały żadne zabezpieczenia (np. bezpieczniki, wyłącznik nadprądowy, termiczny). Zweryfikuj obecność napięcia na zaciskach zasilających. Jeśli wszystko jest w porządku, a silnik nadal nie reaguje, może być uszkodzony wewnętrznie.

Pamiętaj, że w przypadku poważniejszych problemów, zwłaszcza jeśli nie masz pewności co do swoich umiejętności, zawsze skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze.

Najczęstsze błędy, których musisz unikać przy podłączaniu silnika 3-fazowego

Znajomość typowych błędów to klucz do ich unikania. W mojej praktyce często widzę powtarzające się pomyłki, które prowadzą do niepotrzebnych problemów. Unikając ich, zapewnisz sobie nie tylko bezpieczeństwo, ale także prawidłowe i długotrwałe działanie podłączanego urządzenia. Pamiętaj, że nawet drobne niedopatrzenie może mieć poważne konsekwencje.

Pomyłka w podłączeniu przewodu ochronnego – dlaczego to tak niebezpieczne?

Jak już kilkukrotnie podkreślałem, przewód ochronny (PE) to najważniejszy element układu bezpieczeństwa. Pomyłka w jego podłączeniu – czy to poprzez całkowite pominięcie, czy niewłaściwe podłączenie (np. do fazy) – jest błędem krytycznym. W przypadku uszkodzenia izolacji wewnątrz silnika, metalowa obudowa może znaleźć się pod napięciem. Bez prawidłowo podłączonego przewodu PE, prąd nie zostanie odprowadzony do ziemi, a zabezpieczenia nie zadziałają. Skutkiem może być śmiertelne porażenie prądem dla każdego, kto dotknie silnika. Ponadto, brak uziemienia jest niezgodny z przepisami i może prowadzić do konsekwencji prawnych. Zgodnie z wytycznymi, m.in. Poradnik-Elektryka, przewód PE to element, na którym nie wolno oszczędzać ani go lekceważyć.

Ignorowanie tabliczki znamionowej – co ryzykujesz?

Tabliczka znamionowa silnika to jego "dowód osobisty", zawierający wszystkie kluczowe informacje o jego parametrach pracy. Ignorowanie tych danych jest prostą drogą do uszkodzenia silnika. Ryzykujesz między innymi:

• Podłączenie pod niewłaściwe napięcie: Silnik przeznaczony do 230V nie będzie działał prawidłowo na 400V i odwrotnie.
• Nieprawidłowe połączenie uzwojeń (gwiazda/trójkąt): Choć w silnikach 4-przewodowych najczęściej mamy do czynienia z wewnętrzną gwiazdą, to ogólna zasada mówi, że błędne połączenie uzwojeń może prowadzić do przegrzewania, nadmiernego prądu i uszkodzenia silnika.
• Przeciążenie silnika: Jeśli silnik jest niedopasowany do obciążenia lub pracuje w warunkach niezgodnych z tabliczką, będzie się przegrzewał, co skróci jego żywotność, a w skrajnych przypadkach doprowadzi do spalenia.

Zawsze poświęć chwilę na dokładne zapoznanie się z tabliczką znamionową i upewnij się, że Twoja instalacja i sposób podłączenia są z nią zgodne.

Przeczytaj również: Jak podłączyć kamerę do telewizora - proste kroki i wskazówki

Zbyt słabe dokręcenie zacisków – ukryte zagrożenie przegrzaniem i awarią

Luźne połączenia elektryczne to jedno z najbardziej podstępnych zagrożeń. Początkowo mogą nie dawać żadnych objawów, jednak z czasem prowadzą do poważnych problemów. Zbyt słabe dokręcenie zacisków powoduje zwiększoną rezystancję w punkcie styku. Wzrost rezystancji prowadzi do:

• Nagrzewania się: Punkt styku zaczyna się nagrzewać, co może uszkodzić izolację przewodów, a nawet spowodować pożar.
• Iskrzenia: Luźne połączenia mogą iskrzyć, co jest niebezpieczne w środowiskach łatwopalnych i prowadzi do erozji materiału stykowego.
• Spadków napięcia: Zwiększona rezystancja powoduje spadek napięcia na zaciskach silnika, co obniża jego wydajność i może prowadzić do nadmiernego prądu w uzwojeniach.
• Awarie silnika: Długotrwałe działanie z luźnymi połączeniami może doprowadzić do uszkodzenia silnika, a nawet do jego całkowitej awarii.

Dlatego tak ważne jest, aby wszystkie zaciski były solidnie, ale z wyczuciem dokręcone. Po dokręceniu warto delikatnie pociągnąć za każdy przewód, aby upewnić się, że jest pewnie zamocowany.
