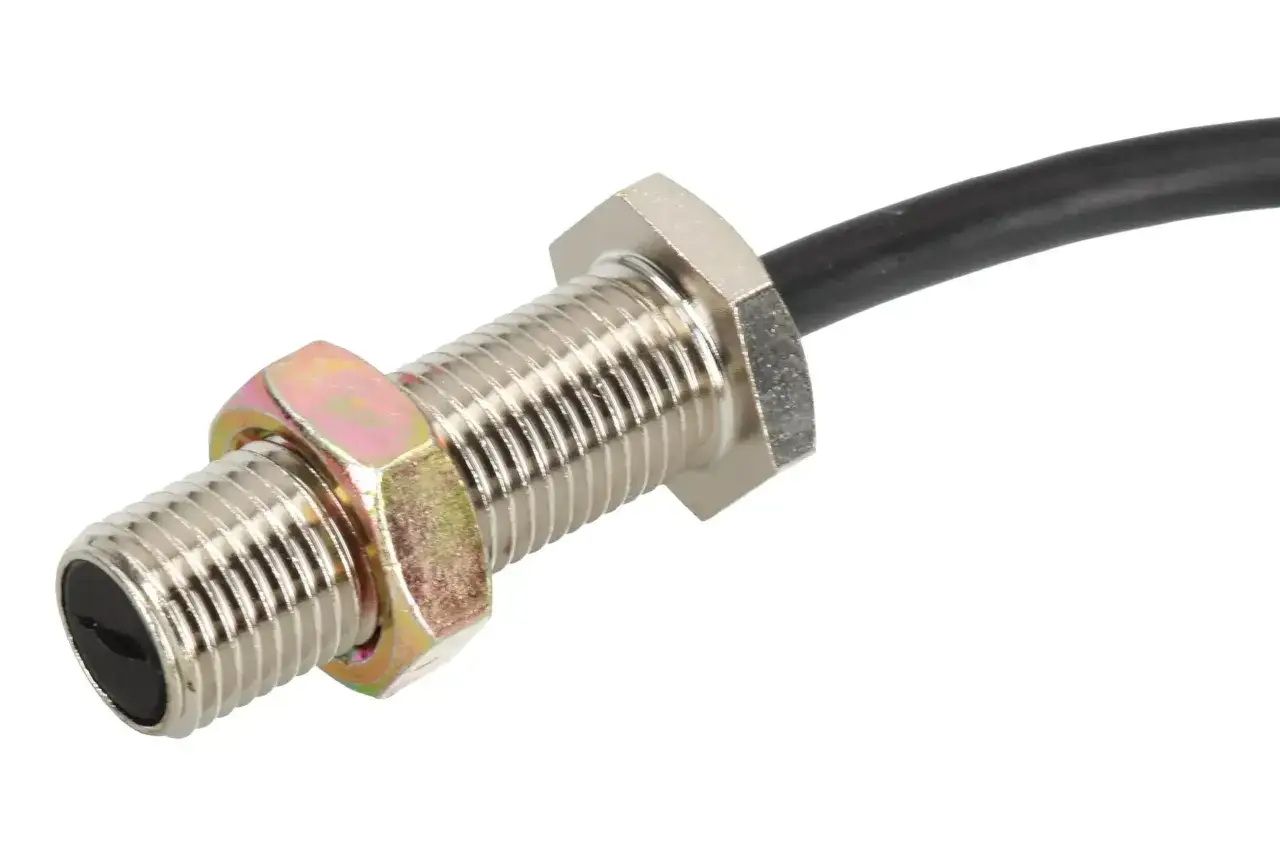

Każdy czujnik prędkości zazwyczaj posiada trzy przewody: masę, zasilanie oraz sygnał. Ważne jest, aby zrozumieć, jak te przewody są podłączone do systemu elektrycznego quada, aby zapewnić prawidłowe działanie. W artykule omówimy również, jak przygotować odpowiednie narzędzia, jakie modele czujników wybrać oraz jak rozwiązywać problemy, które mogą się pojawić podczas instalacji.
Najistotniejsze informacje:
- Czujnik prędkości ma trzy przewody: masę, zasilanie (+12 VDC) i sygnał.
- Sygnał czujnika jest zazwyczaj wyjściem typu open collector, które łączy się z masą przy wykryciu magnesu.
- Ważne jest, aby sprawdzić poprawność podłączenia, ponieważ producenci często używają niestandardowych kodów kolorów.
- Czujnik należy zamontować w odpowiednim miejscu, aby magnes mógł przechodzić blisko niego podczas obrotu.
- W przypadku problemów z wyświetlaniem prędkości, należy najpierw zweryfikować zasilanie i połączenia sygnałowe.
Jak podłączyć czujnik prędkości w quadzie - krok po kroku
Podłączenie czujnika prędkości w quadzie jest kluczowym elementem, który wpływa na jego wydajność i bezpieczeństwo. Odpowiednia instalacja czujnika pozwala na precyzyjne monitorowanie prędkości, co jest niezbędne do prawidłowego funkcjonowania pojazdu. W tym artykule przedstawimy ogólny proces łączenia czujnika prędkości, który obejmuje kilka istotnych kroków, które należy wykonać, aby zapewnić jego prawidłowe działanie.
Ważne jest, aby pamiętać, że czujnik prędkości zazwyczaj posiada trzy przewody: masę, zasilanie oraz sygnał. Zasilanie powinno pochodzić z systemu elektrycznego quada, a masa powinna być podłączona do odpowiedniego punktu uziemienia. Zrozumienie, jak te przewody są połączone, jest kluczowe dla uniknięcia problemów podczas instalacji. W kolejnych częściach artykułu omówimy, jak wybrać odpowiedni czujnik oraz jakie narzędzia będą potrzebne do jego podłączenia.
Wybór odpowiedniego czujnika prędkości do quadów
Wybór odpowiedniego czujnika prędkości jest kluczowy dla zapewnienia, że będzie on działał prawidłowo z Twoim quadem. Przy wyborze czujnika należy zwrócić uwagę na kompatybilność z danym modelem quada, typ czujnika oraz jego specyfikacje techniczne. Warto również zasięgnąć opinii na temat różnych marek, aby znaleźć produkt, który spełni Twoje oczekiwania.
Wśród najważniejszych cech, które należy rozważyć, znajdują się typ sygnału, który czujnik generuje, oraz jego wytrzymałość na warunki atmosferyczne. Na rynku dostępne są różne modele czujników, które różnią się ceną i jakością. Dlatego warto porównać kilka opcji, aby znaleźć najlepszy czujnik prędkości dla swojego quada.
- Model A: Czujnik prędkości Hall Effect, kompatybilny z większością quadów, odporny na warunki atmosferyczne.
- Model B: Czujnik prędkości magnetyczny, idealny do quadów Bashan BS200S-3, łatwy w instalacji.
- Model C: Czujnik prędkości cyfrowy, oferujący wysoką dokładność i trwałość, przeznaczony do sportowych quadów.
Przygotowanie narzędzi i materiałów do podłączenia czujnika
Aby prawidłowo podłączyć czujnik prędkości w quadzie, niezbędne jest przygotowanie odpowiednich narzędzi i materiałów. Wśród podstawowych narzędzi, które będą potrzebne, znajdują się śrubokręt, nożyce do przewodów oraz multimetr. Śrubokręt jest przydatny do odkręcania osłon i mocowania czujnika, nożyce do przewodów umożliwiają precyzyjne przycinanie i przygotowanie przewodów, a multimetr pozwala na sprawdzenie zasilania i sygnału.
Oprócz narzędzi, warto również zaopatrzyć się w odpowiednie materiały, takie jak przewody elektryczne, złączki oraz klej izolacyjny. Przewody elektryczne będą potrzebne do połączenia czujnika z systemem elektrycznym quada, a złączki ułatwią montaż i demontaż. Klej izolacyjny pomoże zabezpieczyć połączenia przed wilgocią i uszkodzeniami mechanicznymi.
| Narzędzie/ materiał | Opis | Miejsce zakupu |
| Śrubokręt | Do odkręcania mocowań czujnika | Sklep budowlany |
| Nożyce do przewodów | Do przycinania i przygotowania przewodów | Sklep elektryczny |
| Multimetr | Do pomiaru napięcia i sygnału | Sklep elektroniczny |
| Przewody elektryczne | Do połączenia czujnika z systemem | Sklep budowlany |
| Złączki | Ułatwiają montaż i demontaż | Sklep elektryczny |
| Klej izolacyjny | Do zabezpieczenia połączeń | Sklep budowlany |
Schematy podłączenia czujnika prędkości w różnych modelach
Podczas instalacji czujnika prędkości w quadzie, zrozumienie schematów podłączenia jest kluczowe dla zapewnienia prawidłowego działania. Różne modele quadów mogą mieć różne konfiguracje przewodów, dlatego ważne jest, aby zapoznać się z odpowiednim schematem dla konkretnego modelu. Schematy te pokazują, jak prawidłowo podłączyć przewody zasilania, masy i sygnału, co jest niezbędne do prawidłowego funkcjonowania czujnika oraz wyświetlacza prędkościomierza.
Właściwe zrozumienie schematów podłączenia pozwala uniknąć typowych błędów, które mogą prowadzić do nieprawidłowego działania czujnika. Warto zwrócić uwagę na kolory przewodów oraz ich oznaczenia, ponieważ producenci mogą stosować różne kody kolorów. Schematy mogą być pomocne nie tylko podczas instalacji, ale także w przyszłości, jeśli zajdzie potrzeba przeprowadzenia napraw lub wymiany czujnika.Krok po kroku: jak prawidłowo wykonać połączenia elektryczne
Podczas podłączania czujnika prędkości do quada, należy przestrzegać kilku kluczowych kroków, aby zapewnić bezpieczeństwo i prawidłowe działanie. Po pierwsze, upewnij się, że quad jest wyłączony, aby uniknąć porażenia prądem. Następnie zidentyfikuj odpowiednie przewody: zasilanie (+12 VDC), masę oraz sygnał. Zasilanie powinno być podłączone do źródła zasilania quada, a masa do odpowiedniego punktu uziemienia.

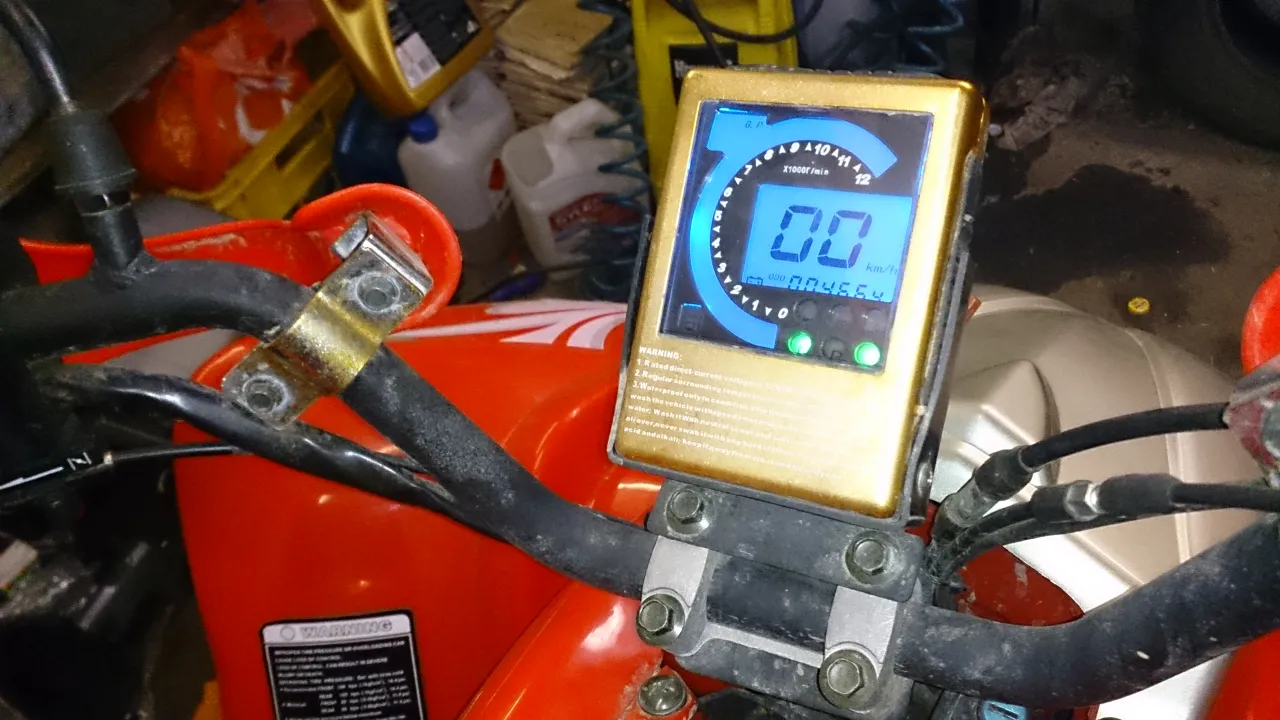

Po podłączeniu przewodów, należy zweryfikować, czy wszystkie połączenia są solidne i dobrze izolowane. Użyj taśmy izolacyjnej lub kleju izolacyjnego, aby zabezpieczyć połączenia przed wilgocią i uszkodzeniami mechanicznymi. Po zakończeniu instalacji, włącz quad i sprawdź, czy prędkościomierz działa poprawnie. Jeśli nie, upewnij się, że wszystkie przewody są prawidłowo podłączone i nie ma uszkodzeń.
Rozwiązywanie problemów z podłączeniem czujnika prędkości
Podczas instalacji czujnika prędkości w quadzie mogą wystąpić różne problemy, które mogą wpłynąć na jego działanie. Jednym z najczęstszych problemów jest brak zasilania, co można zweryfikować za pomocą multimetru. Upewnij się, że przewód zasilający jest prawidłowo podłączony do akumulatora quada i że nie ma uszkodzeń w instalacji elektrycznej. Jeśli czujnik nie wykazuje sygnału, sprawdź, czy przewód sygnałowy jest podłączony do odpowiedniego wejścia w prędkościomierzu.
Innym problemem, który może się pojawić, jest niewłaściwe umiejscowienie czujnika. Czujnik powinien być zainstalowany w taki sposób, aby magnes na obracającym się elemencie (np. wałku napędowym) przechodził blisko czujnika. W przypadku braku reakcji prędkościomierza, warto również sprawdzić, czy czujnik nie jest uszkodzony. W takiej sytuacji można rozważyć wymianę czujnika na nowy model, na przykład czujnik Hall'a, który jest bardziej odporny na uszkodzenia.
Typowe błędy przy instalacji i jak ich unikać
Podczas instalacji czujnika prędkości można napotkać kilka typowych błędów, które mogą prowadzić do problemów z jego działaniem. Jednym z najczęstszych jest pomylenie przewodów, co może skutkować brakiem zasilania lub sygnału. Aby tego uniknąć, zawsze sprawdzaj kolor i oznaczenie przewodów zgodnie z instrukcją producenta. Innym błędem jest niewłaściwe umiejscowienie czujnika, co może uniemożliwić mu wykrywanie magnesu. Upewnij się, że czujnik jest zamontowany w odpowiedniej odległości od obracających się części.
Jak sprawdzić zasilanie i sygnał czujnika prędkości
Aby upewnić się, że czujnik prędkości działa prawidłowo, należy zweryfikować zarówno zasilanie, jak i sygnał. Do tego celu najlepiej użyć multimetru, który pozwoli na pomiar napięcia na przewodach zasilających. Sprawdź, czy napięcie wynosi około +12 VDC, co jest standardowym zasilaniem dla większości czujników prędkości. Następnie, aby zweryfikować sygnał, można tymczasowo połączyć przewód sygnałowy z masą; jeśli prędkościomierz zareaguje, czujnik jest prawdopodobnie sprawny.
W przypadku braku sygnału, warto również sprawdzić, czy przewody są dobrze podłączone i nieuszkodzone. Użycie odpowiednich narzędzi, takich jak prostownik i zestaw do testowania przewodów, może znacznie ułatwić proces diagnozowania problemów. Regularne sprawdzanie zasilania i sygnału jest kluczowe dla zapewnienia długotrwałej i niezawodnej pracy czujnika prędkości.
Czytaj więcej: Jak podłączyć Xbox 360 do telewizora - proste kroki i porady
Jak poprawić dokładność pomiarów czujnika prędkości w quadzie
Aby zwiększyć dokładność pomiarów czujnika prędkości w quadzie, warto rozważyć zastosowanie dodatkowych elementów, takich jak czujniki GPS lub systemy telemetryczne. Integracja czujnika prędkości z systemem GPS pozwala na uzyskanie bardziej precyzyjnych danych o prędkości, zwłaszcza w trudnych warunkach terenowych, gdzie tradycyjne czujniki mogą mieć problemy z dokładnością. Systemy telemetryczne umożliwiają monitorowanie nie tylko prędkości, ale także innych parametrów, takich jak obroty silnika czy temperatura, co może znacząco poprawić wydajność i bezpieczeństwo jazdy.
W przyszłości, rozwój technologii Internetu Rzeczy (IoT) może zrewolucjonizować sposób, w jaki monitorujemy parametry quada. Dzięki połączeniu czujników z aplikacjami mobilnymi, użytkownicy będą mogli na bieżąco analizować dane, co pozwoli na szybsze reagowanie na ewentualne problemy. Tego rodzaju innowacje mogą przynieść nie tylko większą wygodę, ale także lepsze dostosowanie pojazdu do indywidualnych potrzeb użytkownika.
