Podłączenie diody LED do baterii może wydawać się skomplikowane, ale zrozumienie podstawowych zasad sprawi, że proces ten stanie się prosty i bezpieczny. Kluczowe jest, aby znać polaryzację diody, co oznacza, że dłuższa nóżka to anoda (plus), a krótsza to katoda (minus). Podłączając diodę do baterii, należy zwrócić uwagę na odpowiednie napięcie oraz prąd, aby uniknąć uszkodzenia diody. Wiele diod LED wymaga dodatkowego rezystora, który ogranicza prąd i chroni przed przegrzaniem.
W artykule omówimy krok po kroku, jak prawidłowo podłączyć diodę LED do baterii, jakie komponenty są niezbędne oraz jak obliczyć wartość rezystora. Dowiesz się również o najczęstszych błędach, które mogą wystąpić podczas tego procesu oraz jak ich unikać. Dzięki tym informacjom stworzysz bezpieczne i efektywne połączenie, które pozwoli cieszyć się światłem diod LED przez długi czas.
Kluczowe informacje:
- Dłuższa nóżka diody to anoda, a krótsza to katoda.
- Podłącz anodę do dodatniego bieguna baterii, a katodę do ujemnego.
- Diody LED wymagają często dodatkowego rezystora, aby ograniczyć prąd.
- Wartość rezystora można obliczyć za pomocą prawa Ohma: $$R = (V_b - V_{led}) / I_{led}$$.
- Podłączenie diody bez rezystora może prowadzić do jej uszkodzenia.
- Można łączyć diody szeregowo lub równolegle, w zależności od projektu.
Jak prawidłowo podłączyć diodę LED do baterii - krok po kroku
Podłączenie diody LED do baterii wymaga przestrzegania kilku kluczowych zasad, aby zapewnić jej prawidłowe działanie. Po pierwsze, należy zidentyfikować nóżki diody: dłuższa nóżka to anoda (plus), a krótsza to katoda (minus). Podczas podłączania diody, anodę łączymy z dodatnim biegunem baterii, a katodę z ujemnym. Ważne jest, aby połączenie było stabilne, bez luźnych przewodów, co zapobiegnie ewentualnym problemom z zasilaniem.
Nie zapominajmy również o odpowiednim zasilaniu dla diody LED. Diody są wrażliwe na napięcie i prąd, dlatego często wymagają dodatkowego rezystora, aby ograniczyć prąd i zapobiec ich uszkodzeniu. Wartość rezystora można obliczyć za pomocą prawa Ohma, co pomoże w doborze odpowiednich komponentów do obwodu. Pamiętając o tych zasadach, możemy bezpiecznie zmontować diodę LED z baterią i cieszyć się jej działaniem.
Wybór odpowiednich komponentów do podłączenia LED
Wybór odpowiednich komponentów jest kluczowy dla prawidłowego podłączenia diody LED do baterii. Aby to zrobić, należy zwrócić uwagę na specyfikacje diody oraz źródła zasilania. Na przykład, diody LED mogą mieć różne napięcia pracy, zazwyczaj od 2,0 V do 3,3 V, w zależności od ich typu. Warto również wybrać baterię, której napięcie odpowiada wymaganiom diody. Użycie baterii o zbyt wysokim napięciu może prowadzić do uszkodzenia diody, dlatego zawsze należy sprawdzić, czy napięcie jest odpowiednie.
| Typ diody LED | Napięcie pracy (V) | Prąd (mA) |
|---|---|---|
| Dioda standardowa | 2,0 - 2,2 | 20 |
| Dioda wysokiej jasności | 3,0 - 3,3 | 30 |

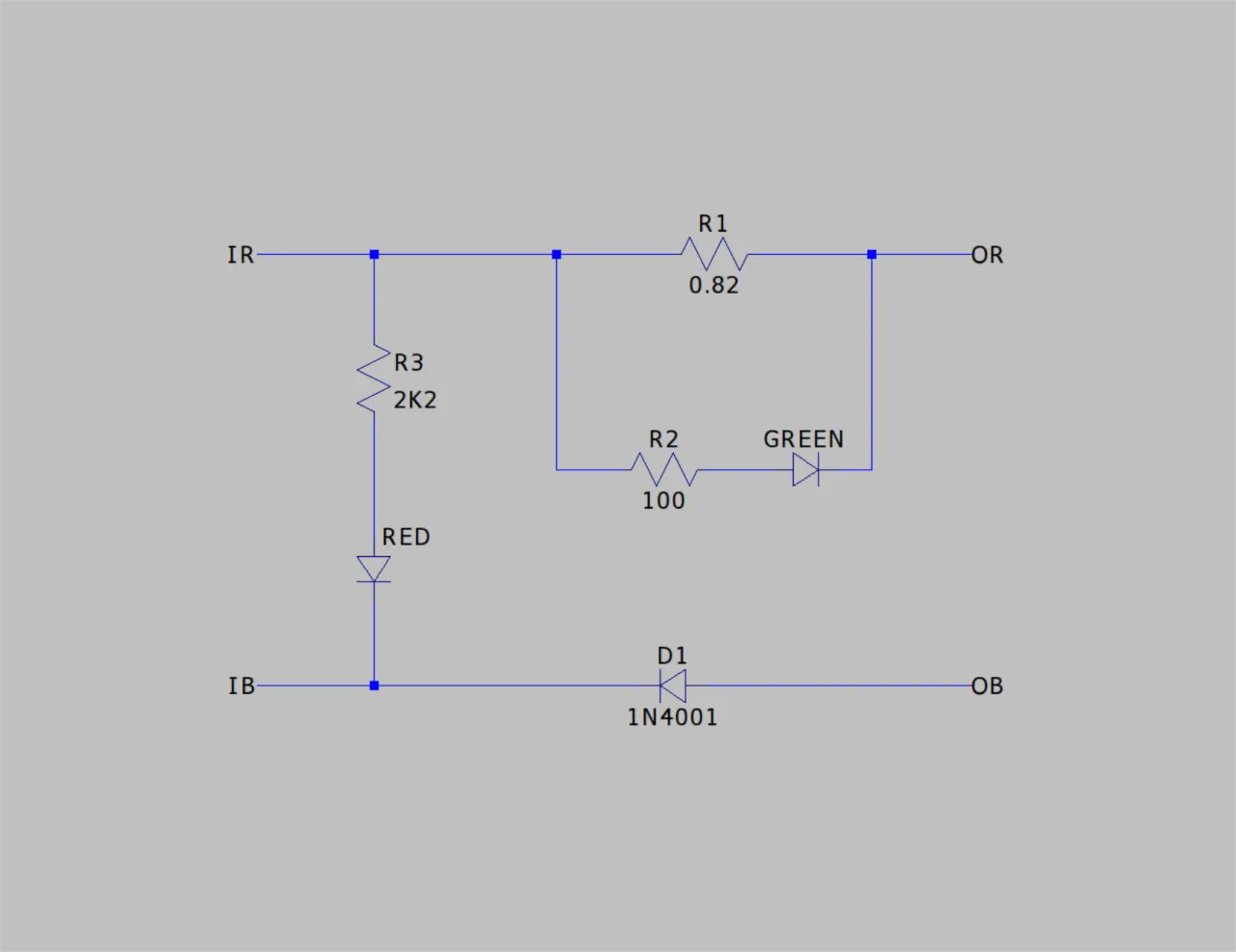

Schemat podłączenia diody LED do baterii
Aby lepiej zrozumieć, jak podłączyć diodę LED do baterii, warto zapoznać się ze schematem połączenia. Podłączenie diody obejmuje połączenie anody z dodatnim biegunem baterii oraz katody z ujemnym biegunem. Upewnij się, że wszystkie połączenia są stabilne, a przewody są dobrze osadzone, aby uniknąć przerwania obwodu.
Dlaczego użycie rezystora jest kluczowe dla diody LED
Użycie rezystora w obwodzie z diodą LED jest niezbędne, aby zapobiec uszkodzeniu diody. Diody LED są wrażliwe na zbyt wysoki prąd, który może prowadzić do ich przegrzania i trwałego uszkodzenia. Rezystor działa jak ogranicznik prądu, który dostosowuje wartość prądu płynącego przez diodę do jej specyfikacji. Bez tego elementu, dioda może się spalić, co skutkuje jej całkowitym zniszczeniem oraz brakiem funkcji w obwodzie.
Warto również zauważyć, że nadmiar prądu może nie tylko uszkodzić diodę, ale także wpłynąć na inne komponenty w obwodzie. Użycie rezystora jest prostym, ale efektywnym sposobem, aby zapewnić bezpieczeństwo i długowieczność diody LED. Dlatego, aby uniknąć problemów, zawsze należy stosować rezystor odpowiedniej wartości w każdym obwodzie z diodą LED.
Jak obliczyć wartość rezystora dla diody LED
Obliczenie wartości rezystora dla diody LED jest kluczowe dla jej prawidłowego działania. Można to zrobić, korzystając z prawa Ohma, które brzmi: $$R = (V_b - V_{led}) / I_{led}$$. W tym równaniu, $$V_b$$ to napięcie baterii, $$V_{led}$$ to napięcie przewodzenia diody LED, a $$I_{led}$$ to prąd diody LED. Na przykład, dla baterii o napięciu 3 V, diody LED o napięciu przewodzenia 2 V i prądzie 20 mA, wartość rezystora wynosi około 50 Ω. Taka wartość pozwoli na bezpieczne działanie diody, bez ryzyka jej uszkodzenia.
| Napięcie baterii (V) | Napięcie diody LED (V) | Prąd diody LED (mA) | Wartość rezystora (Ω) |
|---|---|---|---|
| 3 | 2 | 20 | 50 |
| 6 | 3 | 20 | 150 |
Skutki braku rezystora w obwodzie z diodą LED
Brak rezystora w obwodzie z diodą LED może prowadzić do poważnych uszkodzeń. Gdy prąd płynący przez diodę przekracza jej maksymalne wartości, może dojść do jej przegrzania, co skutkuje spaleniem elementu. Przykładowo, podłączając diodę LED o napięciu pracy 3 V do baterii 6 V bez rezystora, ryzyko uszkodzenia jest bardzo wysokie. W takim przypadku dioda może się spalić w ciągu kilku sekund, a obwód stanie się niesprawny. Dlatego zawsze należy stosować rezystor, aby uniknąć tych nieprzyjemnych konsekwencji.
Czytaj więcej: Jak podłączyć kuchenkę gazową bez ryzyka wycieku gazu?
Najczęstsze błędy przy podłączaniu diody LED do baterii
Podczas podłączania diody LED do baterii, wiele osób popełnia typowe błędy, które mogą prowadzić do uszkodzenia diody lub całego obwodu. Jednym z najczęstszych błędów jest nieprawidłowe podłączenie polaryzacji. Diody LED mają określoną polaryzację, co oznacza, że dłuższa nóżka (anoda) musi być podłączona do dodatniego bieguna baterii, a krótsza nóżka (katoda) do ujemnego. Jeśli te połączenia są zamienione, dioda nie zaświeci, a w najgorszym przypadku może się uszkodzić.
Innym powszechnym błędem jest brak rezystora w obwodzie. Diody LED są wrażliwe na zbyt wysoki prąd, więc jeśli podłączysz je bez rezystora, mogą się przegrzać i spalić. Ważne jest, aby zawsze obliczyć wartość rezystora na podstawie napięcia baterii i specyfikacji diody LED. Użycie odpowiedniego rezystora pomoże uniknąć problemów i zapewni długotrwałe działanie diody.
Jak unikać błędów związanych z polaryzacją diody LED
Aby uniknąć błędów związanych z polaryzacją diody LED, kluczowe jest poprawne zidentyfikowanie nóżek diody. Dłuższa nóżka zawsze oznacza anodę, a krótsza katodę. Przed podłączeniem diody do baterii, warto sprawdzić, czy połączenia są zgodne z tymi oznaczeniami. Nieprawidłowe podłączenie polaryzacji może prowadzić do natychmiastowego uszkodzenia diody, co jest kosztowne i frustrujące, zwłaszcza w projektach DIY.
Problemy z zasilaniem i ich rozwiązania
Problemy z zasilaniem to kolejny częsty błąd, który można napotkać podczas podłączania diody LED do baterii. Niewłaściwe napięcie baterii, takie jak zbyt wysokie lub zbyt niskie, może prowadzić do nieprawidłowego działania diody. Na przykład, jeśli używasz diody LED o napięciu pracy 3 V i podłączysz ją do baterii 9 V bez rezystora, dioda natychmiast się spali. Aby uniknąć takich problemów, zawsze sprawdzaj napięcie baterii i dobieraj je odpowiednio do wymagań diody LED. W razie potrzeby, użyj rezystora, aby dostosować prąd i napięcie.Techniki testowania obwodu z diodą LED przed użyciem
Testowanie obwodu z diodą LED przed jego finalnym użyciem jest kluczowe dla zapewnienia, że wszystko działa prawidłowo. Jednym z najważniejszych narzędzi do tego celu jest multimetr, który pozwala na pomiar napięcia i prądu w obwodzie. Przed podłączeniem diody LED do zasilania, warto sprawdzić, czy napięcie baterii odpowiada wymaganiom diody. Dobrą praktyką jest również upewnienie się, że wszystkie połączenia są stabilne i nie ma luźnych przewodów, które mogą prowadzić do nieprawidłowego działania.
Inną metodą testowania jest wizualna inspekcja obwodu. Należy upewnić się, że dioda LED jest poprawnie podłączona, a jej polaryzacja jest zgodna z wymaganiami. W przypadku, gdy dioda nie świeci, warto sprawdzić, czy rezystor jest odpowiedni i czy nie doszło do jego uszkodzenia. Regularne testowanie obwodów pomoże uniknąć problemów w przyszłości i zapewni długotrwałe działanie diod LED.
Jak używać multimetru do sprawdzenia diody LED
Aby sprawdzić diodę LED za pomocą multimetru, najpierw ustaw multimetr na tryb pomiaru diod. Następnie podłącz końcówki multimetru do nóżek diody: czerwoną końcówkę do anody (dłuższa nóżka), a czarną do katody (krótsza nóżka). Jeśli dioda LED jest sprawna, powinna zaświecić się, co oznacza, że prąd płynie prawidłowo. Warto również zmierzyć napięcie przewodzenia diody, aby upewnić się, że mieści się w zalecanym zakresie. W przypadku, gdy dioda nie świeci, może to sugerować, że jest uszkodzona lub podłączona nieprawidłowo.
Metody diagnozowania problemów w obwodzie LED
Diagnostyka problemów w obwodzie LED może obejmować kilka prostych technik. Po pierwsze, warto przeprowadzić wizualną inspekcję, aby upewnić się, że wszystkie połączenia są prawidłowe i nie ma widocznych uszkodzeń. Jeśli dioda nie działa, sprawdź napięcie na baterii oraz wartość rezystora, aby upewnić się, że są zgodne z wymaganiami diody. Często problemem może być również zbyt niskie napięcie zasilania lub niewłaściwe połączenie polaryzacyjne. Regularne testowanie i diagnozowanie obwodów LED pozwala na szybsze wykrycie problemów i ich skuteczne rozwiązanie.
Dodatkowe projekty DIY z diodami LED i bateriami
Projekty DIY z diodami LED i bateriami są doskonałym sposobem na rozwijanie kreatywności oraz umiejętności technicznych. Można stworzyć wiele prostych projektów, które nie tylko będą funkcjonalne, ale także estetyczne. Na przykład, stworzenie lampki nocnej z użyciem diody LED i małej baterii to świetny sposób na wykorzystanie tych komponentów. Wystarczy zamontować diodę LED w małej obudowie, a następnie podłączyć ją do baterii, pamiętając o użyciu odpowiedniego rezystora. Inny projekt to świecący breloczek, który można łatwo zrealizować, łącząc diodę LED z małą baterią i elementem ozdobnym.
Warto również rozważyć stworzenie prostego systemu oświetlenia dla modelu lub makiety. Można użyć kilku diod LED, które będą podłączone równolegle do zasilania, co pozwoli na uzyskanie efektownego oświetlenia. Innym interesującym projektem jest pasek LED, który można zamontować w różnych miejscach, aby dodać atrakcyjności wizualnej. W każdym z tych projektów kluczowe jest odpowiednie dobranie źródła zasilania oraz rezystora, aby zapewnić długotrwałe działanie diod LED.
Proste projekty z użyciem diod LED i różnych źródeł zasilania
Wśród prostych projektów DIY z diodami LED i bateriami można wymienić kilka interesujących pomysłów. Na przykład, stworzenie świecącego słoika to świetny sposób na wykorzystanie diod LED. Wystarczy umieścić diody w słoiku, a następnie podłączyć je do baterii. Można również wykonać lampkę stołową, która będzie działać na zasadzie podłączenia diody LED do akumulatora zasilającego. Warto również rozważyć zrobienie ozdobnych girland z diod LED, które można zawiesić w różnych miejscach w domu. Do każdego z tych projektów potrzebne będą diody LED, odpowiednie źródło zasilania oraz rezystory, aby zapewnić bezpieczeństwo i efektywność działania.
Inspiracje do bardziej zaawansowanych instalacji LED
Jeśli szukasz bardziej zaawansowanych projektów z diodami LED, warto rozważyć stworzenie inteligentnego systemu oświetlenia z wykorzystaniem czujników ruchu. Taki system może automatycznie włączać i wyłączać światło, co jest niezwykle praktyczne i energooszczędne. Innym pomysłem jest tworzenie interaktywnych instalacji artystycznych, które reagują na dźwięk lub ruch. Można również zbudować system oświetlenia RGB, który pozwala na zmianę kolorów diod LED w zależności od nastroju lub pory dnia. Tego typu projekty wymagają nieco więcej wiedzy technicznej, ale mogą przynieść satysfakcjonujące efekty i być doskonałym sposobem na rozwijanie umiejętności w dziedzinie elektroniki.
Jak wykorzystać diody LED w projektach ekologicznych i oszczędnych
Diody LED nie tylko oferują estetyczne oświetlenie, ale także mogą być kluczowym elementem w projektach ekologicznych i oszczędnych. Wykorzystując diody LED w połączeniu z panelami słonecznymi, można stworzyć autonomiczne systemy oświetleniowe, które nie wymagają zasilania z sieci. Tego typu instalacje są idealne do oświetlania ogrodów, ścieżek czy altan, a ich działanie opiera się na energii odnawialnej, co przyczynia się do ochrony środowiska i zmniejszenia rachunków za energię elektryczną.
Warto także rozważyć zastosowanie diod LED w inteligentnych domach, gdzie mogą być zintegrowane z systemami automatyki domowej. Dzięki czujnikom ruchu i harmonogramom, oświetlenie LED może być dostosowane do potrzeb użytkowników, co pozwala na jeszcze większe oszczędności energii. Przykładowo, w połączeniu z aplikacjami mobilnymi, użytkownicy mogą zdalnie kontrolować oświetlenie, co zwiększa komfort i efektywność energetyczną. Tego rodzaju innowacje w zakresie oświetlenia LED nie tylko poprawiają jakość życia, ale także wspierają zrównoważony rozwój.
