Wprowadzenie do świata pomiarów rezystancji izolacji to podróż w głąb bezpieczeństwa i niezawodności instalacji elektrycznych. Ten artykuł to kompleksowy przewodnik, który odpowie na kluczowe pytania dotyczące tego badania, od podstaw teoretycznych, przez praktyczne aspekty wykonania, aż po interpretację wyników i formalności.
Pomiar rezystancji izolacji – klucz do bezpiecznej i niezawodnej instalacji elektrycznej
- Pomiar rezystancji izolacji jest niezbędny dla ochrony przeciwporażeniowej i bezpieczeństwa pożarowego.
- Norma PN-HD 60364-6 reguluje metodykę i minimalne wartości rezystancji izolacji.
- Na wynik pomiaru wpływają temperatura, wilgotność, wiek izolacji i czystość powierzchni.
- Pomiary wykonuje się megaomomierzem, stosując odpowiednie napięcie probiercze.
- Przed pomiarem należy odłączyć zasilanie i odbiorniki, a po pomiarze sporządzić protokół.
Dlaczego prawidłowy pomiar rezystancji izolacji to fundament bezpieczeństwa Twojej instalacji?
Rezystancja izolacji to jeden z najważniejszych parametrów decydujących o bezpieczeństwie użytkowania każdej instalacji elektrycznej. Jej prawidłowy pomiar jest nie tylko wymogiem formalnym, ale przede wszystkim gwarancją ochrony przed poważnymi zagrożeniami. W tej sekcji wyjaśnimy, dlaczego to badanie jest tak krytyczne i jakie konsekwencje niesie za sobą jego zaniedbanie.
Ochrona przed porażeniem i pożarem – kluczowa rola izolacji
Izolacja w instalacjach elektrycznych ma za zadanie oddzielać przewody czynne od siebie nawzajem oraz od części dostępnych, zapobiegając przepływowi prądu w niekontrolowany sposób. Jej uszkodzenie lub osłabienie może prowadzić do bezpośredniego kontaktu z napięciem, co skutkuje porażeniem elektrycznym. Dodatkowo, słaba izolacja zwiększa ryzyko zwarć i upływów prądu, które mogą być przyczyną iskrzenia, przegrzewania się przewodów i w konsekwencji – pożaru. Prawidłowy pomiar rezystancji izolacji pozwala wcześnie wykryć potencjalne zagrożenia i zapobiec katastrofom.
Wymogi Prawa Budowlanego a obowiązkowe pomiary okresowe
W Polsce, obowiązek regularnych pomiarów rezystancji izolacji wynika bezpośrednio z przepisów Prawa Budowlanego oraz związanych z nim rozporządzeń. Zgodnie z tymi regulacjami, właściciele i zarządcy obiektów są zobowiązani do zapewnienia bezpiecznego użytkowania instalacji elektrycznych, co obejmuje okresowe przeglądy i badania. Pomiar rezystancji izolacji jest kluczowym elementem tych przeglądów, a jego brak lub nieprawidłowe wykonanie może skutkować konsekwencjami prawnymi i finansowymi w przypadku awarii lub wypadku.Kiedy pomiar jest niezbędny? Odbiory, przeglądy i diagnostyka awarii
Pomiar rezystancji izolacji jest wymagany w kilku kluczowych momentach cyklu życia instalacji elektrycznej. Jest on obligatoryjny podczas odbiorów nowo wykonanych instalacji, przed oddaniem ich do użytku. Następnie, badanie to należy przeprowadzać okresowo, zgodnie z harmonogramem określonym w przepisach (zazwyczaj co 1 lub 5 lat, w zależności od typu obiektu i instalacji). Ponadto, pomiar rezystancji izolacji jest nieodzowny w przypadku wystąpienia awarii, np. częstego wybijania bezpieczników, w celu zdiagnozowania przyczyny problemu i wskazania miejsca uszkodzenia izolacji.
Czym w praktyce jest rezystancja izolacji i co na nią wpływa?
Zrozumienie istoty rezystancji izolacji to podstawa do prawidłowego wykonania i interpretacji pomiarów. Nie jest to jedynie "opór", ale złożony parametr, na którego wartość wpływa wiele czynników. W tej sekcji zgłębimy definicję rezystancji izolacji oraz omówimy kluczowe elementy, które mogą ją zmieniać, wpływając na wiarygodność wyników.
Definicja rezystancji izolacji – więcej niż tylko "opór"
Rezystancja izolacji to miara zdolności materiału izolacyjnego do przeciwstawiania się przepływowi prądu elektrycznego. W praktyce określa ona, jak skutecznie izolacja zapobiega upływowi prądu pomiędzy przewodnikami lub między przewodnikiem a ziemią. Wysoka wartość rezystancji izolacji świadczy o dobrym stanie izolacji, natomiast niska wartość wskazuje na jej degradację lub uszkodzenie. Nie jest to jednak stała wartość, a dynamiczny parametr, który zmienia się pod wpływem różnych czynników.
Wilgoć i temperatura: cisi wrogowie wiarygodnych wyników
Wilgoć i temperatura to dwa z najistotniejszych czynników wpływających na rezystancję izolacji. Wzrost wilgotności powietrza lub bezpośrednie zawilgocenie izolacji drastycznie obniża jej rezystancję, ponieważ woda jest przewodnikiem prądu. Podobnie, podwyższona temperatura powoduje zwiększoną ruchliwość cząsteczek w materiale izolacyjnym, co również prowadzi do spadku rezystancji. Z tego powodu, pomiary powinny być wykonywane w określonych warunkach środowiskowych, najlepiej w temperaturze od 10 do 25°C i przy wilgotności względnej 40-70%, aby zapewnić ich wiarygodność i porównywalność. Według danych [Sonel], warunki środowiskowe są kluczowe dla poprawności wyników.
Starzenie się materiałów, uszkodzenia mechaniczne i zanieczyszczenia – jak wpływają na pomiar?
Z biegiem czasu materiały izolacyjne ulegają naturalnemu starzeniu, tracąc swoje właściwości dielektryczne. Proces ten jest przyspieszany przez czynniki takie jak promieniowanie UV, wysokie temperatury czy obciążenia mechaniczne. Uszkodzenia mechaniczne, np. przetarcia, pęknięcia czy zgniecenia izolacji, również prowadzą do obniżenia jej rezystancji. Dodatkowo, zanieczyszczenia powierzchni izolacji, takie jak kurz, brud, oleje czy chemikalia, mogą tworzyć ścieżki przewodzące, znacząco wpływając na wynik pomiaru. Wszystkie te czynniki muszą być brane pod uwagę zarówno podczas wykonywania pomiarów, jak i interpretacji uzyskanych wyników.

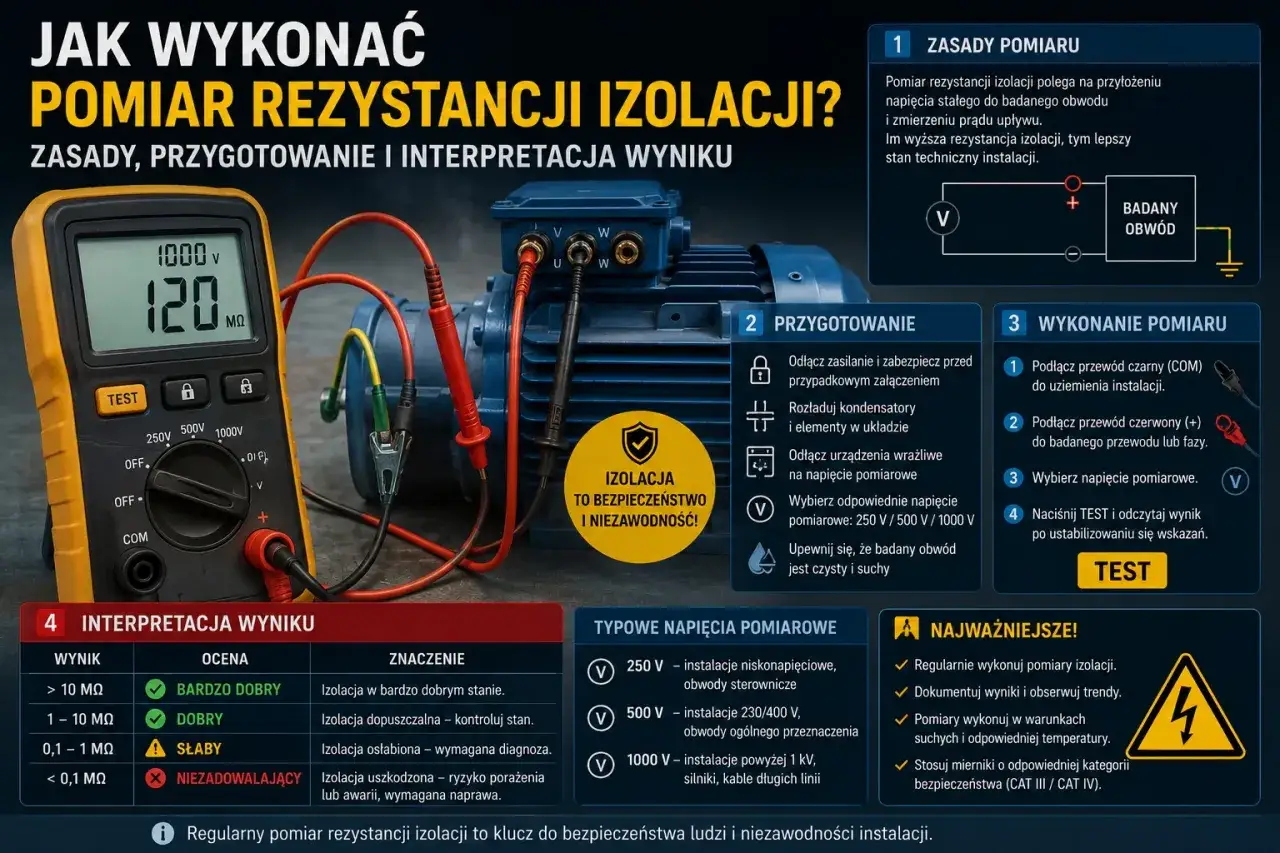

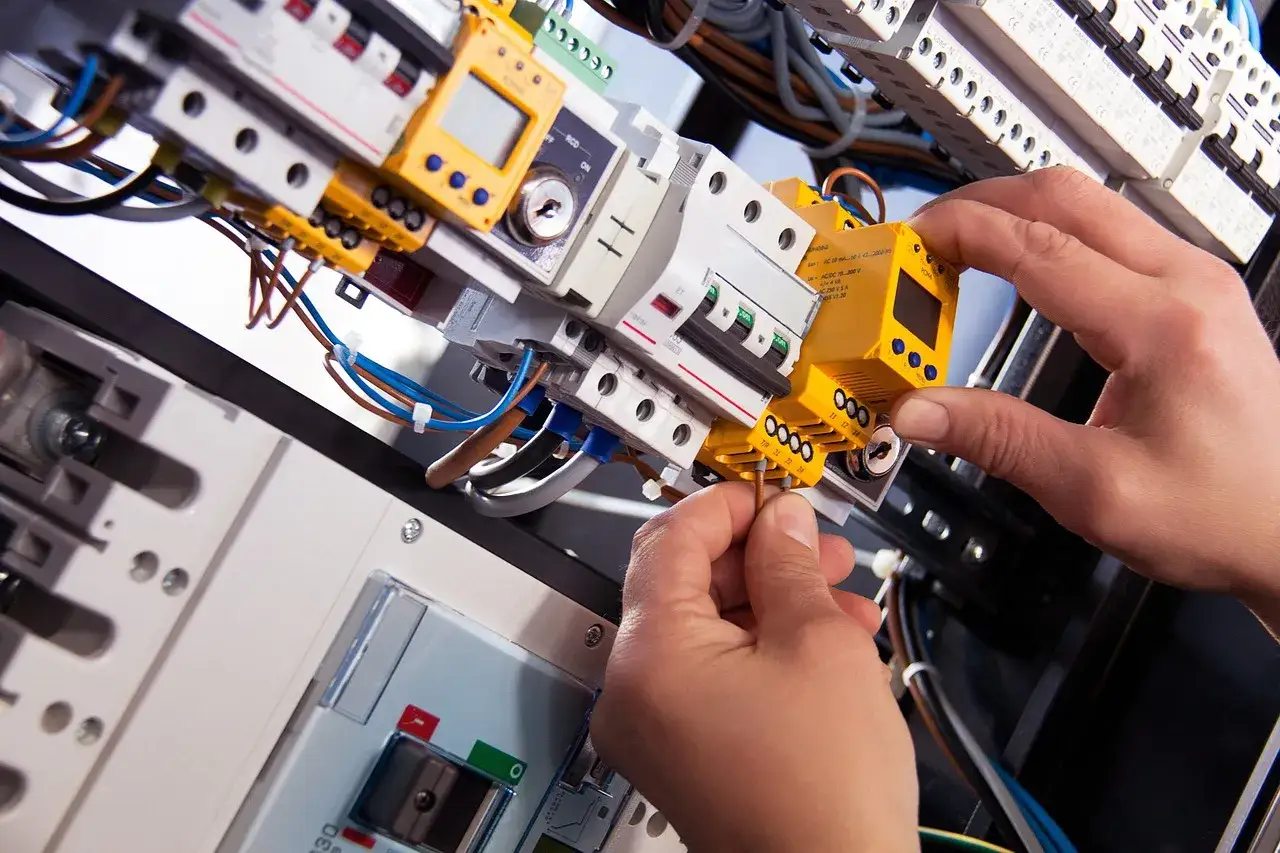

Pomiar rezystancji izolacji krok po kroku: Kompletny przewodnik
Prawidłowe wykonanie pomiaru rezystancji izolacji wymaga precyzji, wiedzy i przestrzegania procedur bezpieczeństwa. Ta sekcja to praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez cały proces – od przygotowania instalacji, przez podłączenie sprzętu, aż po właściwe przeprowadzenie pomiarów.
Bezpieczeństwo przede wszystkim: Jak prawidłowo przygotować obwód do pomiaru?
Przed przystąpieniem do jakichkolwiek pomiarów rezystancji izolacji, absolutnym priorytetem jest zapewnienie bezpieczeństwa. Należy bezwzględnie odłączyć zasilanie od badanego obwodu, upewniając się, że jest on całkowicie pozbawiony napięcia. Następnie, wszystkie odbiorniki elektryczne, takie jak lampy, urządzenia AGD, komputery czy inne sprzęty, muszą zostać odłączone od instalacji. Jest to kluczowe, aby zapobiec ich uszkodzeniu przez napięcie probiercze megaomomierza oraz aby nie zakłócały one wyniku pomiaru. W przypadku obwodów z elementami elektronicznymi, należy również upewnić się, że nie ma ryzyka ich uszkodzenia.
Podłączanie megaomomierza: schematy dla obwodów 1- i 3-fazowych
Podłączenie megaomomierza różni się w zależności od typu instalacji. Dla obwodów jednofazowych, miernik podłącza się kolejno między przewód fazowy (L) a neutralny (N), między fazowy (L) a ochronny (PE) oraz między neutralny (N) a ochronny (PE). W przypadku obwodów trójfazowych, pomiary wykonuje się między każdą parą przewodów fazowych (L1-L2, L1-L3, L2-L3), a następnie między każdym przewodem fazowym (L1, L2, L3) a przewodem neutralnym (N) oraz ochronnym (PE). Ważne jest, aby dokładnie przestrzegać instrukcji producenta megaomomierza i stosować odpowiednie przewody pomiarowe.
Ustawianie napięcia probierczego – jak dobrać je do Twojej instalacji?
Wybór odpowiedniego napięcia probierczego jest kluczowy dla uzyskania wiarygodnych wyników. Zgodnie z normą PN-HD 60364-6, napięcie probiercze dobiera się w zależności od napięcia nominalnego badanego obwodu. Dla instalacji o napięciu nominalnym do 500 V (np. typowe instalacje domowe 230/400 V), stosuje się napięcie probiercze 500 V DC. Dla obwodów o bardzo niskim napięciu (SELV i PELV) napięcie probiercze wynosi 250 V DC, natomiast dla instalacji o wyższych napięciach nominalnych stosuje się odpowiednio wyższe napięcia probiercze, np. 1000 V DC. Należy zawsze sprawdzić wymagania normy dla konkretnego typu instalacji.

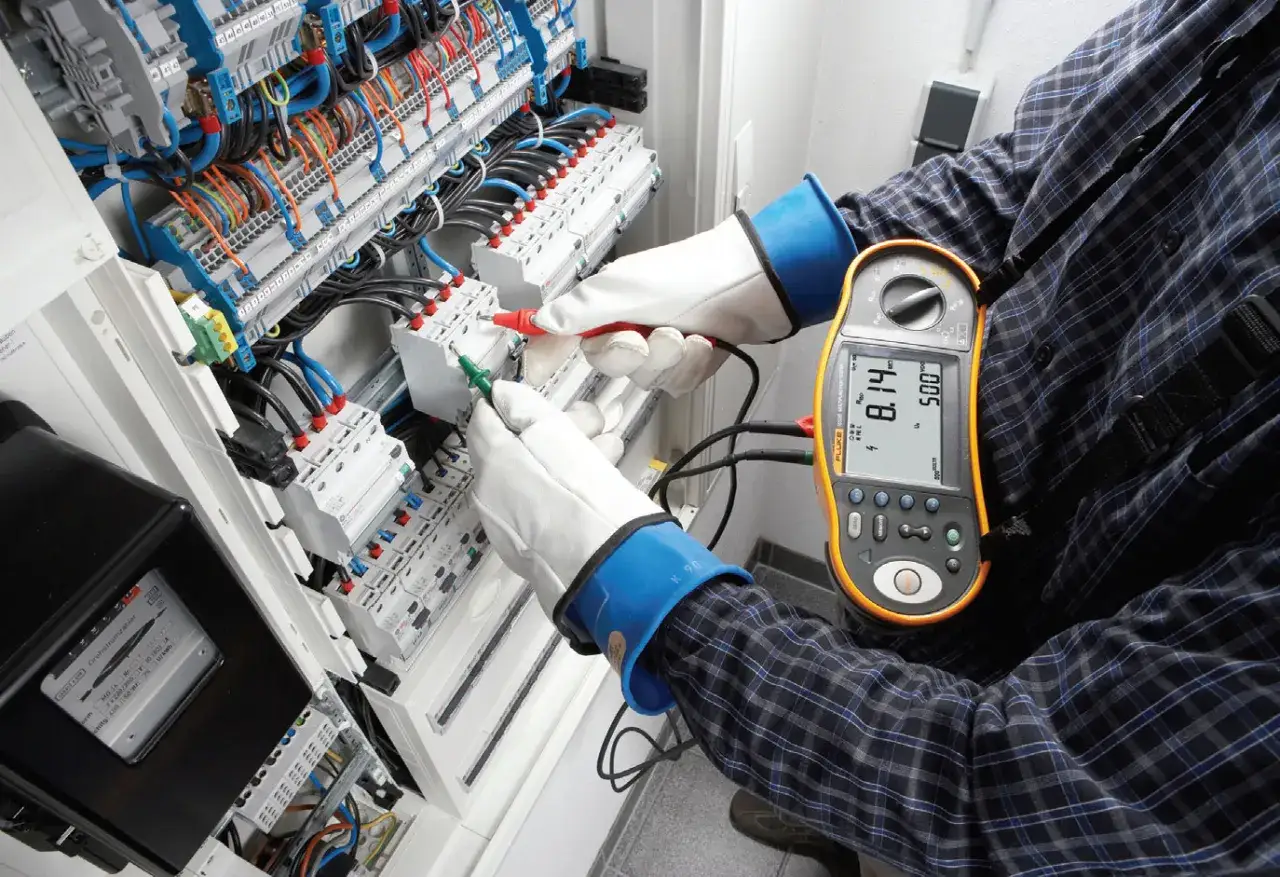

Praktyczne wykonanie pomiarów: L-N, L-PE, N-PE – co i dlaczego mierzymy?
Podczas pomiaru rezystancji izolacji wykonuje się szereg pomiarów między różnymi parami przewodów. Mierzymy rezystancję:
- Między przewodami czynnymi (L-N, L1-L2, L1-L3, L2-L3): Sprawdza się w ten sposób izolację między poszczególnymi fazami oraz między fazą a neutralnym.
- Między przewodami czynnymi a przewodem ochronnym (L-PE, N-PE): Ten pomiar ocenia izolację pomiędzy elementami pod napięciem a dostępnymi częściami przewodzącymi, które powinny być uziemione. Jest to kluczowe dla ochrony przeciwporażeniowej.
Każdy pomiar powinien trwać odpowiednio długo (zazwyczaj co najmniej 60 sekund), aby prąd ładowania kondensatorów w instalacji ustabilizował się, co pozwoli na odczytanie rzeczywistej wartości rezystancji izolacji.
Jak interpretować wyniki? Kluczowe normy i wartości, które musisz znać
Uzyskanie wyników pomiarów to dopiero połowa sukcesu. Kluczowe jest ich prawidłowe zinterpretowanie w kontekście obowiązujących norm i wymagań. W tej sekcji dowiesz się, jakie wartości są akceptowalne, kiedy wynik wskazuje na problem i jak wykorzystać zaawansowane wskaźniki do pełnej diagnostyki stanu izolacji.
Norma PN-HD 60364-6: Twoja biblia pomiarów elektrycznych w Polsce
W Polsce podstawowym dokumentem regulującym zasady wykonywania i interpretacji pomiarów rezystancji izolacji jest norma PN-HD 60364-6 "Instalacje elektryczne niskiego napięcia -- Część 6: Sprawdzanie". Norma ta precyzuje nie tylko metodykę pomiarów, ale także wymagane napięcia probiercze oraz minimalne dopuszczalne wartości rezystancji izolacji dla różnych typów obwodów i instalacji. Znajomość i przestrzeganie tej normy jest absolutnie niezbędne dla każdego elektryka i instalatora, aby zapewnić zgodność z przepisami i bezpieczeństwo użytkowania instalacji.
Tabela minimalnych wartości rezystancji (MΩ) – kiedy wynik jest pozytywny?
Norma PN-HD 60364-6 jasno określa minimalne wartości rezystancji izolacji, poniżej których instalacja nie może zostać uznana za bezpieczną. Kluczowe wartości to:
| Typ instalacji/obwodu | Napięcie nominalne | Napięcie probiercze | Minimalna rezystancja izolacji |
|---|---|---|---|
| Obwody SELV i PELV | ≤ 50 V | 250 V DC | ≥ 0,5 MΩ |
| Pozostałe obwody | ≤ 500 V | 500 V DC | ≥ 1,0 MΩ |
| Obwody o napięciu > 500 V | > 500 V | 1000 V DC | ≥ 1,0 MΩ |
Jeśli uzyskane wartości rezystancji izolacji są równe lub wyższe od podanych w tabeli, wynik pomiaru jest pozytywny, co oznacza, że izolacja jest w dobrym stanie i spełnia wymogi bezpieczeństwa.
Wynik graniczny – czy zawsze oznacza problem?
Wynik graniczny, czyli wartość rezystancji izolacji zbliżona do minimalnej dopuszczalnej, powinien zawsze wzbudzić czujność. Chociaż formalnie mieści się w normie, może wskazywać na początkowy etap degradacji izolacji. W takiej sytuacji zaleca się zwiększoną częstotliwość kolejnych pomiarów oraz dokładniejszą analizę czynników wpływających na izolację, takich jak wiek instalacji, warunki środowiskowe czy historia awarii. Wynik graniczny nie zawsze oznacza natychmiastową konieczność interwencji, ale jest sygnałem ostrzegawczym, że należy monitorować stan izolacji.
Współczynniki DAR i PI: Zaawansowana diagnostyka stanu izolacji
Dla bardziej zaawansowanej diagnostyki stanu izolacji, szczególnie w przypadku silników, transformatorów czy długich kabli, wykorzystuje się współczynniki absorpcji dielektrycznej (DAR - Dielectric Absorption Ratio) oraz polaryzacji (PI - Polarization Index).
- Współczynnik DAR: Oblicza się go jako stosunek rezystancji izolacji zmierzonej po 60 sekundach do rezystancji zmierzonej po 30 sekundach. Wartość DAR powyżej 1,25 zazwyczaj wskazuje na dobrą izolację.
- Współczynnik PI: Jest to stosunek rezystancji izolacji zmierzonej po 10 minutach do rezystancji zmierzonej po 1 minucie. Wartości PI powyżej 2,0 są uznawane za dobre, natomiast wartości poniżej 1,0 mogą świadczyć o poważnej degradacji izolacji.
Analiza tych współczynników pozwala na ocenę nie tylko aktualnego stanu izolacji, ale także jej zdolności do długotrwałego utrzymywania właściwości dielektrycznych, co jest szczególnie ważne w prewencyjnym utrzymaniu ruchu.

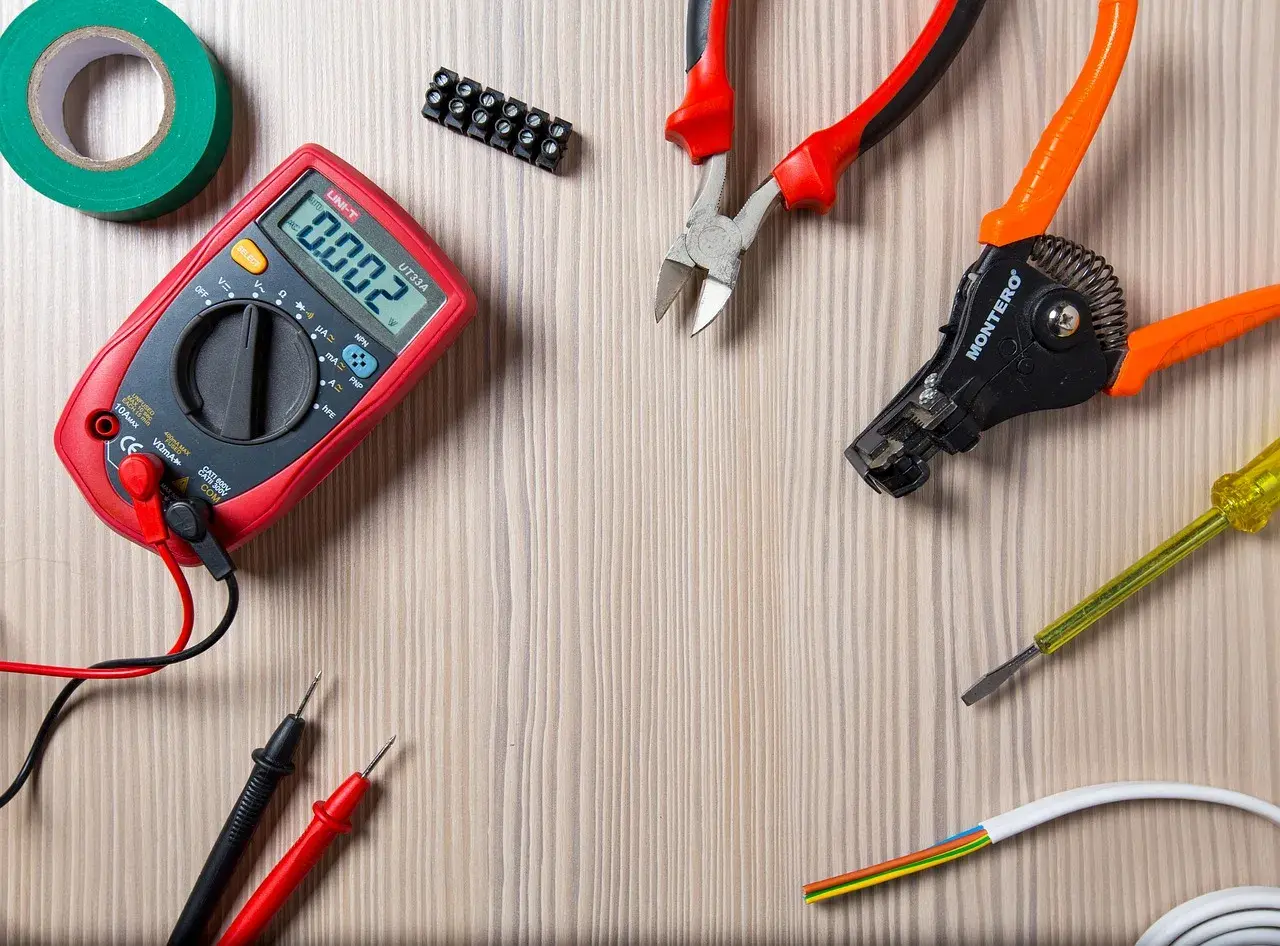

Niezbędny sprzęt: Jaki megaomomierz wybrać do profesjonalnych zastosowań?
Wybór odpowiedniego megaomomierza ma kluczowe znaczenie dla dokładności, wiarygodności i bezpieczeństwa pomiarów rezystancji izolacji. Na rynku dostępnych jest wiele modeli, różniących się funkcjonalnością i ceną. W tej sekcji pomożemy Ci podjąć świadomą decyzję, omawiając kluczowe parametry i prezentując popularnych producentów.
Megaomomierz analogowy czy cyfrowy – co sprawdzi się lepiej?
Współczesne megaomomierze dzielą się na analogowe i cyfrowe.
- Megaomomierze analogowe: Charakteryzują się wskazówkowym wyświetlaczem. Są cenione za możliwość obserwacji trendu zmian rezystancji w czasie rzeczywistym, co bywa przydatne przy diagnostyce niestabilnych izolacji. Są zazwyczaj prostsze w obsłudze i bardziej odporne na uszkodzenia mechaniczne.
- Megaomomierze cyfrowe: Posiadają wyświetlacz LCD, który precyzyjnie pokazuje wartość liczbową. Oferują często dodatkowe funkcje, takie jak automatyczne obliczanie współczynników DAR i PI, pamięć wyników, komunikację z komputerem czy pomiar napięcia i ciągłości. Są dokładniejsze i łatwiejsze w odczycie, zwłaszcza dla mniej doświadczonych użytkowników.
Wybór zależy od preferencji i specyfiki wykonywanych prac. Do większości profesjonalnych zastosowań zaleca się megaomomierze cyfrowe ze względu na ich wszechstronność i precyzję.
Kluczowe parametry miernika: zakres napięć probierczych i maksymalna mierzona rezystancja
Przy wyborze megaomomierza należy zwrócić uwagę na kilka kluczowych parametrów:
- Zakres napięć probierczych: Miernik powinien oferować napięcia probiercze zgodne z wymaganiami normy PN-HD 60364-6 dla typów instalacji, które będziesz badać (np. 250 V, 500 V, 1000 V DC).
- Maksymalna mierzona rezystancja: Określa, do jakiej maksymalnej wartości megaomomierz jest w stanie zmierzyć rezystancję izolacji (np. do 2 GΩ, 10 GΩ, 20 GΩ). Im wyższa wartość, tym precyzyjniej można ocenić stan bardzo dobrych izolacji.
- Funkcje dodatkowe: Warto rozważyć mierniki z funkcjami takimi jak pomiar napięcia AC/DC, pomiar ciągłości, pomiar pojemności, automatyczne obliczanie DAR/PI, filtracja zakłóceń czy wbudowana pamięć wyników.
- Kategoria bezpieczeństwa (CAT): Miernik powinien posiadać odpowiednią kategorię bezpieczeństwa (np. CAT III 600V, CAT IV 300V), co świadczy o jego odporności na przepięcia i zapewnia bezpieczeństwo użytkownika.
Przegląd popularnych producentów na polskim rynku (np. Sonel, Metrel, Fluke)
Na polskim rynku dostępnych jest wielu renomowanych producentów megaomomierzy, oferujących sprzęt wysokiej jakości. Do najpopularniejszych należą:
- Sonel: Polski producent, oferujący szeroką gamę mierników instalacji elektrycznych, w tym zaawansowane megaomomierze. Ceniony za solidność, innowacyjność i dostosowanie do polskich norm.
- Metrel: Słoweński producent, znany z kompleksowych rozwiązań pomiarowych. Ich megaomomierze charakteryzują się wysoką funkcjonalnością i precyzją.
- Fluke: Amerykański gigant w dziedzinie aparatury pomiarowej. Fluke oferuje profesjonalne megaomomierze o wysokiej niezawodności i ergonomii, często wybierane przez najbardziej wymagających użytkowników.
- Inni producenci, tacy jak Chauvin Arnoux czy Kewtech, również oferują wartościowe rozwiązania.
Wybierając sprzęt, warto zapoznać się z ofertą kilku producentów i dopasować miernik do swoich indywidualnych potrzeb i budżetu.
Najczęstsze błędy podczas pomiarów – jak ich uniknąć i zapewnić wiarygodność wyników?
Nawet najbardziej doświadczeni specjaliści mogą popełniać błędy podczas pomiarów rezystancji izolacji, co prowadzi do niewiarygodnych wyników i błędnych wniosków. Świadomość najczęstszych pułapek jest kluczowa dla zapewnienia rzetelności i bezpieczeństwa. W tej sekcji omówimy typowe błędy i podpowiemy, jak ich skutecznie unikać.
Błąd #1: Pomiar na obwodzie pod napięciem lub z podłączonymi odbiornikami
To jeden z najpoważniejszych i najniebezpieczniejszych błędów. Pomiar rezystancji izolacji na obwodzie pod napięciem może skutkować porażeniem elektrycznym, uszkodzeniem megaomomierza, a także zniszczeniem podłączonych do instalacji odbiorników (zwłaszcza tych elektronicznych) przez wysokie napięcie probiercze. Zawsze należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest całkowicie pozbawiony napięcia przed rozpoczęciem pomiarów. Ponadto, wszystkie odbiorniki muszą być odłączone, aby nie wpływały na wynik i nie uległy uszkodzeniu.
Błąd #2: Ignorowanie wpływu temperatury i wilgoci na wyniki
Jak wspomniano wcześniej, temperatura i wilgotność mają ogromny wpływ na wartość rezystancji izolacji. Wykonanie pomiaru w skrajnie niskiej temperaturze (np. poniżej 10°C) lub wysokiej wilgotności (np. powyżej 70%) może dać zaniżone wyniki, nawet jeśli izolacja jest w dobrym stanie. Z kolei pomiar w bardzo wysokiej temperaturze może sztucznie zawyżyć wynik. Zawsze należy odnotować warunki środowiskowe podczas pomiaru i, jeśli to możliwe, wykonywać je w optymalnym zakresie temperatur (10-25°C) i wilgotności (40-70%), aby zapewnić porównywalność i wiarygodność danych.
Błąd #3: Zbyt krótki czas pomiaru i jego konsekwencje
Wielu niedoświadczonych pomiarowców odczytuje wynik rezystancji izolacji niemal natychmiast po przyłożeniu napięcia probierczego. Jest to błąd, ponieważ w początkowej fazie pomiaru prąd ładowania pojemności instalacji jest wysoki i stopniowo maleje, stabilizując się po pewnym czasie. Zbyt krótki czas pomiaru (np. krócej niż 30-60 sekund) może prowadzić do odczytania zaniżonej wartości rezystancji izolacji. Zaleca się, aby każdy pomiar trwał co najmniej 60 sekund, a w przypadku bardziej szczegółowej diagnostyki (np. dla współczynników DAR i PI) nawet 10 minut.
Protokół z pomiaru rezystancji izolacji: Jak stworzyć i czytać kluczowy dokument?
Protokół z pomiaru rezystancji izolacji to nie tylko formalny wymóg, ale przede wszystkim kluczowy dokument, który potwierdza bezpieczeństwo instalacji i stanowi podstawę do dalszych działań. W tej sekcji dowiesz się, co powinien zawierać profesjonalny protokół, jak go prawidłowo sporządzić i jak interpretować zawarte w nim orzeczenie.
Elementy obowiązkowe każdego protokołu – co musi się w nim znaleźć?
Każdy protokół z pomiaru rezystancji izolacji powinien być sporządzony zgodnie z obowiązującymi normami i przepisami. Musi zawierać szereg obowiązkowych elementów, które zapewniają jego kompletność i wiarygodność. Do najważniejszych należą:
- Dane identyfikacyjne obiektu: Adres, nazwa właściciela/zarządcy, data wykonania instalacji.
- Dane identyfikacyjne instalacji: Rodzaj instalacji (np. TN-S, TT), napięcie nominalne, typ i przekrój przewodów.
- Dane pomiarowca: Imię i nazwisko, numer uprawnień SEP, podpis.
- Dane użytego sprzętu: Nazwa i typ megaomomierza, numer seryjny, data ważności świadectwa wzorcowania.
- Warunki pomiaru: Temperatura otoczenia, wilgotność względna.
- Szczegółowe wyniki pomiarów: Wartości rezystancji izolacji dla poszczególnych obwodów i par przewodów, napięcie probiercze, czas pomiaru.
- Wykaz norm i przepisów: Na podstawie których wykonano pomiary i dokonano oceny.
Kompletność tych danych jest kluczowa dla możliwości weryfikacji i archiwizacji protokołu.
Orzeczenie końcowe: Kiedy instalacja nadaje się do eksploatacji?
Najważniejszym elementem protokołu jest orzeczenie końcowe, które jednoznacznie stwierdza, czy instalacja spełnia wymagania bezpieczeństwa i nadaje się do dalszej eksploatacji. Orzeczenie to powinno być sformułowane jasno i precyzyjnie, np. "Instalacja elektryczna spełnia wymagania normy PN-HD 60364-6 i nadaje się do eksploatacji" lub "Instalacja elektryczna nie spełnia wymagań normy PN-HD 60364-6 i wymaga podjęcia działań naprawczych". W przypadku negatywnego orzeczenia, protokół powinien wskazywać, które wartości nie spełniają normy i w miarę możliwości, sugerować przyczynę problemu.
Przeczytaj również: Indukcja elektromagnetyczna - jak działa i jak uniknąć błędów?
Archiwizacja wyników i planowanie kolejnych badań
Sporządzony protokół powinien być archiwizowany przez właściciela lub zarządcę obiektu przez okres wskazany w przepisach (zazwyczaj 5 lat). Archiwizacja protokołów jest ważna nie tylko ze względów formalnych, ale także diagnostycznych. Pozwala na śledzenie zmian rezystancji izolacji w czasie, co może pomóc w przewidywaniu awarii i planowaniu prac konserwacyjnych. Na podstawie protokołu należy również zaplanować termin kolejnych pomiarów okresowych, zgodnie z obowiązującymi przepisami i zaleceniami normy.
