Pomiar rezystancji uziemienia - czy Twoja instalacja jest bezpieczna?

Pomiary rezystancji uziemienia to jeden z tych aspektów bezpieczeństwa elektrycznego, który często bywa niedoceniany, a jego znaczenie jest absolutnie fundamentalne. Ten artykuł to kompleksowy przewodnik, który ma za zadanie rozwiać wszelkie wątpliwości dotyczące tego kluczowego elementu każdej instalacji. Niezależnie od tego, czy jesteś doświadczonym elektrykiem, instalatorem, czy zarządcą nieruchomości odpowiedzialnym za bezpieczeństwo obiektu, znajdziesz tu niezbędne informacje, które pomogą Ci zrozumieć, dlaczego, jak i kiedy należy wykonywać te pomiary, aby zapewnić zgodność z przepisami i przede wszystkim – bezpieczeństwo ludzi i mienia.

Dlaczego prawidłowy pomiar rezystancji uziemienia to absolutna podstawa bezpieczeństwa?

W mojej praktyce zawodowej wielokrotnie spotykałem się z sytuacjami, gdzie pomiary rezystancji uziemienia były traktowane po macoszemu lub, co gorsza, całkowicie ignorowane. To ogromny błąd, ponieważ prawidłowo wykonane i udokumentowane pomiary są absolutnie kluczowe dla zapewnienia bezpieczeństwa ludzi i mienia. Nie jest to jedynie opcja czy zalecenie, lecz ścisły wymóg prawny i techniczny, którego zaniedbanie może mieć katastrofalne skutki.

Ochrona przed porażeniem i pożarem – jak sprawne uziemienie ratuje życie i mienie?

Prawidłowo działające uziemienie to pierwsza linia obrony przed porażeniem prądem elektrycznym. W przypadku awarii izolacji, gdy metalowa obudowa urządzenia znajdzie się pod napięciem, sprawne uziemienie zapewnia bezpieczną drogę dla prądu zwarciowego do ziemi. To z kolei powoduje zadziałanie zabezpieczeń (np. wyłączników nadprądowych lub różnicowoprądowych), które szybko odłączają zasilanie, zanim dojdzie do niebezpiecznego porażenia. Bez skutecznego uziemienia, dotknięcie takiego urządzenia mogłoby być śmiertelne.

Dodatkowo, uziemienie odgrywa kluczową rolę w minimalizowaniu ryzyka pożarów. Prądy zwarciowe, które nie mają drogi odpływu do ziemi, mogą prowadzić do przegrzewania się przewodów i elementów instalacji, co jest częstą przyczyną zapłonów. Skuteczne uziemienie jest również niezbędne w systemach ochrony odgromowej, gdzie jego zadaniem jest bezpieczne odprowadzenie potężnej energii wyładowania atmosferycznego do ziemi, chroniąc budynek i jego wyposażenie przed zniszczeniem.

Wymagania Prawa Budowlanego i polskich norm – co musisz wiedzieć o obowiązkowych przeglądach?

W Polsce obowiązek przeprowadzania pomiarów rezystancji uziemienia jest jasno określony przez Prawo Budowlane. Artykuł 62 ust. 1 pkt 2 Prawa Budowlanego stanowi, że obiekty budowlane powinny być w czasie ich użytkowania poddawane okresowej kontroli, co najmniej raz na 5 lat, obejmującej m.in. badanie instalacji elektrycznej w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń i środków ochrony od porażeń, oporności izolacji przewodów oraz uziemień instalacji i aparatów. To nie jest kwestia wyboru, lecz prawny obowiązek.

Szczegółowe wymagania techniczne dotyczące uziemień i ich pomiarów znajdziemy w szeregu norm. Kluczowe z nich to arkusze normy PN-HD 60364, która dotyczy instalacji elektrycznych niskiego napięcia, oraz norma PN-EN 62305, która kompleksowo reguluje kwestie ochrony odgromowej. Te normy precyzują zarówno dopuszczalne wartości rezystancji uziemienia, jak i metodykę ich pomiarów. Ich przestrzeganie jest fundamentem legalności i bezpieczeństwa użytkowania każdego obiektu.

Skutki zaniedbań: od nieważnego ubezpieczenia po odpowiedzialność prawną

Zaniedbanie regularnych i prawidłowych pomiarów rezystancji uziemienia może mieć bardzo poważne konsekwencje. W przypadku awarii instalacji elektrycznej, pożaru czy porażenia prądem, brak aktualnego protokołu z pomiarów może skutkować utratą ważności ubezpieczenia. Firmy ubezpieczeniowe bardzo restrykcyjnie podchodzą do kwestii spełnienia wymogów bezpieczeństwa i często odmawiają wypłaty odszkodowania, jeśli nie ma dowodów na regularne przeglądy instalacji.

Co więcej, właściciele lub zarządcy obiektów, którzy zaniedbali obowiązek kontroli, mogą ponieść odpowiedzialność prawną. W skrajnych przypadkach, gdy dojdzie do wypadku ze skutkiem śmiertelnym lub poważnego uszczerbku na zdrowiu, konsekwencje mogą być bardzo dotkliwe, włącznie z odpowiedzialnością karną. Dlatego zawsze podkreślam, że inwestycja w regularne pomiary to nie koszt, lecz inwestycja w spokój i bezpieczeństwo.

Jaka wartość rezystancji uziemienia jest prawidłowa? Rozwiewamy wątpliwości

Jednym z najczęstszych pytań, jakie słyszę, jest: "Jaka jest prawidłowa wartość rezystancji uziemienia?". Odpowiedź nie jest prosta, ponieważ nie istnieje jedna uniwersalna wartość, która byłaby akceptowalna w każdej sytuacji. Dopuszczalna rezystancja uziemienia zależy od wielu czynników, w tym od typu sieci zasilającej, rodzaju zastosowanych zabezpieczeń oraz specyfiki i przeznaczenia samego obiektu.

Dlaczego nie ma jednej uniwersalnej wartości? Zależność od typu sieci (TN, TT) i zabezpieczeń

Dopuszczalna wartość rezystancji uziemienia jest ściśle powiązana z typem układu sieciowego, w jakim funkcjonuje instalacja elektryczna. W Polsce najczęściej spotykamy układy sieciowe typu TN (np. TN-C-S, TN-S) oraz TT. W układach TN, gdzie punkt neutralny transformatora jest uziemiony, a części przewodzące dostępne są połączone z przewodem ochronnym, wymagania dotyczące rezystancji uziomu są często mniej restrykcyjne, ponieważ skuteczność ochrony zależy głównie od impedancji pętli zwarcia.

Zupełnie inaczej wygląda to w układach TT, gdzie punkt neutralny transformatora jest uziemiony, a części przewodzące dostępne w instalacji odbiorczej są uziemione niezależnie. W tym przypadku, to właśnie rezystancja uziemienia ma kluczowe znaczenie dla skuteczności ochrony przeciwporażeniowej, zwłaszcza gdy zastosowane są wyłączniki różnicowoprądowe (RCD). Dla standardowych budynków mieszkalnych, szczególnie w układach TT z RCD, często przyjmuje się wartość do 30 Ω, choć precyzyjna wartość zależy od parametrów RCD i napięcia dotykowego. Według danych serwisu ibudowanie.pl, takie wartości są powszechnie akceptowane w wielu krajach europejskich.

Uziemienie odgromowe a ochronne – kluczowe różnice w wymaganiach (norma PN-EN 62305)

Musimy wyraźnie rozróżnić wymagania dla uziemienia ochronnego (związanego z instalacją elektryczną) od uziemienia odgromowego. Uziemienie ochronne ma za zadanie chronić przed porażeniem prądem elektrycznym, natomiast uziemienie odgromowe – przed skutkami wyładowań atmosferycznych. Norma PN-EN 62305, dotycząca ochrony odgromowej, stawia bardzo konkretne wymagania. W przypadku instalacji odgromowych, najczęściej dąży się do wartości poniżej 10 Ω, a w niektórych przypadkach nawet niżej, aby zapewnić jak najszybsze i najskuteczniejsze odprowadzenie prądu piorunowego do ziemi. Wysoka rezystancja uziomu odgromowego mogłaby prowadzić do niebezpiecznych przepięć i uszkodzeń obiektu.

Jak rodzaj gruntu i pora roku wpływają na ostateczny wynik pomiaru?

Rezystancja uziemienia nie jest stałą wartością i może zmieniać się w zależności od warunków środowiskowych. Kluczowe znaczenie ma rodzaj gruntu. Grunty piaszczyste i skaliste charakteryzują się zazwyczaj znacznie wyższą rezystywnością niż grunty gliniaste czy torfowe, co oznacza, że w tych pierwszych trudniej jest uzyskać niską rezystancję uziemienia. Na przykład, w gruncie piaszczystym może być konieczne zastosowanie znacznie dłuższego lub bardziej rozbudowanego uziomu, aby osiągnąć pożądaną wartość.

Kolejnym istotnym czynnikiem jest wilgotność gruntu. W zależności od pory roku i warunków atmosferycznych (opady, susze), wilgotność gleby może się drastycznie zmieniać. Sucha gleba ma znacznie wyższą rezystywność niż wilgotna, co bezpośrednio przekłada się na wyższą rezystancję uziemienia. Z tego powodu, pomiary wykonywane latem w czasie suszy mogą dać znacznie gorsze wyniki niż te same pomiary wykonane wiosną po obfitych deszczach. Jest to aspekt, który zawsze należy brać pod uwagę przy interpretacji wyników i planowaniu terminów pomiarów.

Krok po kroku: Jak prawidłowo wykonać pomiar metodą techniczną (3p/4p)?

Metoda techniczna, znana również jako metoda trzy- lub czteroprzewodowa (3p/4p), jest uznawana za najbardziej uniwersalną i precyzyjną technikę pomiaru rezystancji uziemienia. To właśnie ona jest najczęściej stosowana w większości przypadków i stanowi punkt odniesienia dla innych metod. Zrozumienie jej zasad jest kluczowe dla każdego, kto zajmuje się pomiarami elektrycznymi.

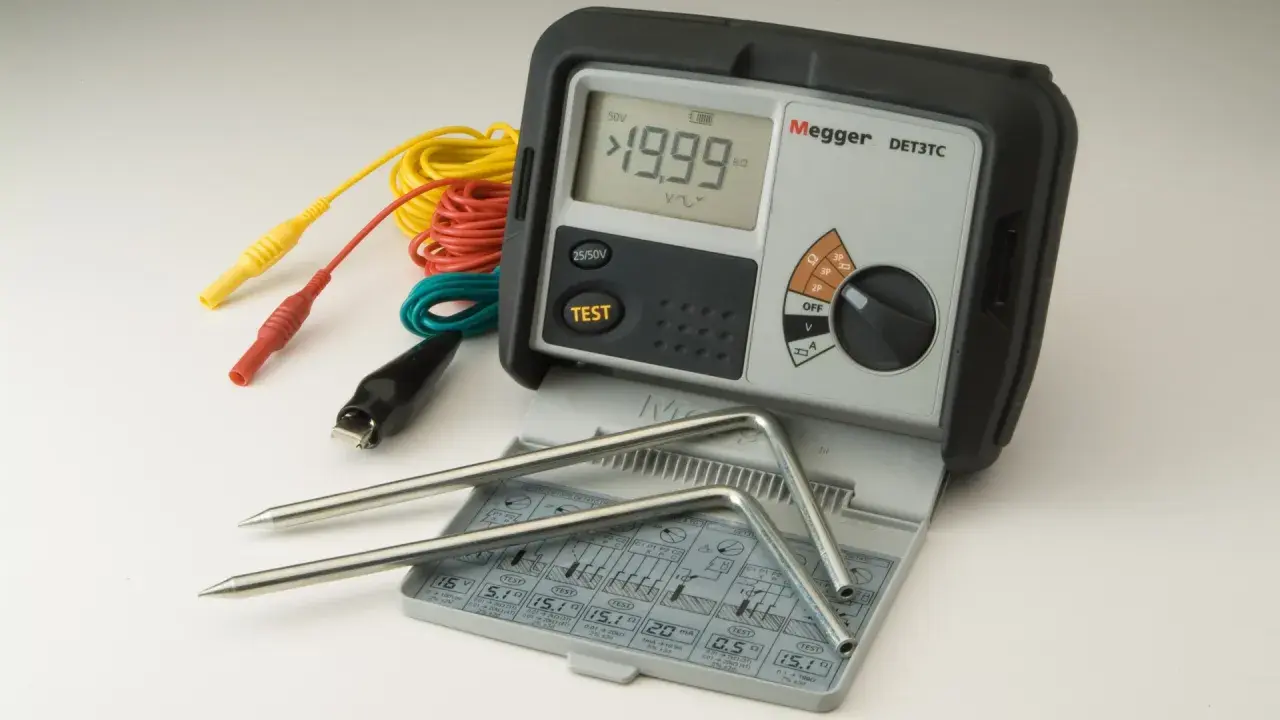

Niezbędny sprzęt: Jaki miernik i sondy będą Ci potrzebne do wiarygodnego wyniku?

Aby wykonać wiarygodny pomiar metodą techniczną, potrzebujesz odpowiedniego sprzętu. Oto jego podstawowe elementy:

• Miernik rezystancji uziemienia (ziemi): To specjalistyczne urządzenie, które generuje prąd pomiarowy i mierzy spadek napięcia. Ważne, aby miernik był sprawny, skalibrowany i posiadał aktualne świadectwo wzorcowania.
• Sondy prądowe (C) i napięciowe (P): Są to zazwyczaj metalowe pręty (szpile), które wbija się w ziemię. Sonda prądowa służy do wprowadzenia prądu do gruntu, a sonda napięciowa do pomiaru spadku napięcia.
• Przewody pomiarowe: Długie, izolowane przewody o odpowiednim przekroju, służące do połączenia miernika z uziomem i sondami. Ich długość powinna być wystarczająca do zachowania wymaganych odległości między sondami.
• Akcesoria: Do nich zaliczamy młotek do wbijania sond, zwijak do przewodów, a także ewentualnie środki do poprawy kontaktu sond z gruntem (np. woda, roztwór soli, choć to stosuje się rzadko i tylko w uzasadnionych przypadkach).

Pamiętaj, że kalibracja sprzętu jest absolutnie kluczowa. Nieskalibrowany miernik może dawać błędne odczyty, co z kolei prowadzi do fałszywych wniosków dotyczących bezpieczeństwa instalacji.

Przygotowanie do pomiaru: Kluczowe zasady odłączenia uziomu i wyboru miejsca

Przed przystąpieniem do pomiaru należy podjąć szereg działań przygotowawczych, które mają wpływ na bezpieczeństwo i poprawność wyników. Po pierwsze, jeśli mierzymy uziemienie ochronne, konieczne jest odłączenie mierzonego uziomu od instalacji. Ma to na celu wyeliminowanie wpływu innych uziemień i zapewnienie, że mierzymy rezystancję tylko badanego uziomu. Odłączenie powinno być wykonane w sposób bezpieczny, z zachowaniem wszelkich środków ostrożności, zgodnie z procedurami LOTO (Lockout/Tagout) jeśli to możliwe.

Po drugie, niezwykle ważny jest wybór odpowiedniego miejsca do wbijania sond. Sondy pomocnicze (prądowa i napięciowa) powinny być wbite w grunt w linii prostej od badanego uziomu, w odległościach zapewniających, że znajdują się poza obszarem wpływu elektrycznego uziomu i innych pobliskich instalacji podziemnych (np. rurociągów, kabli energetycznych, innych uziemień). Unikaj miejsc, gdzie grunt jest zbyt suchy, zabetonowany lub gdzie występują kamienie, które mogłyby utrudnić wbicie sond i zapewnienie dobrego kontaktu.

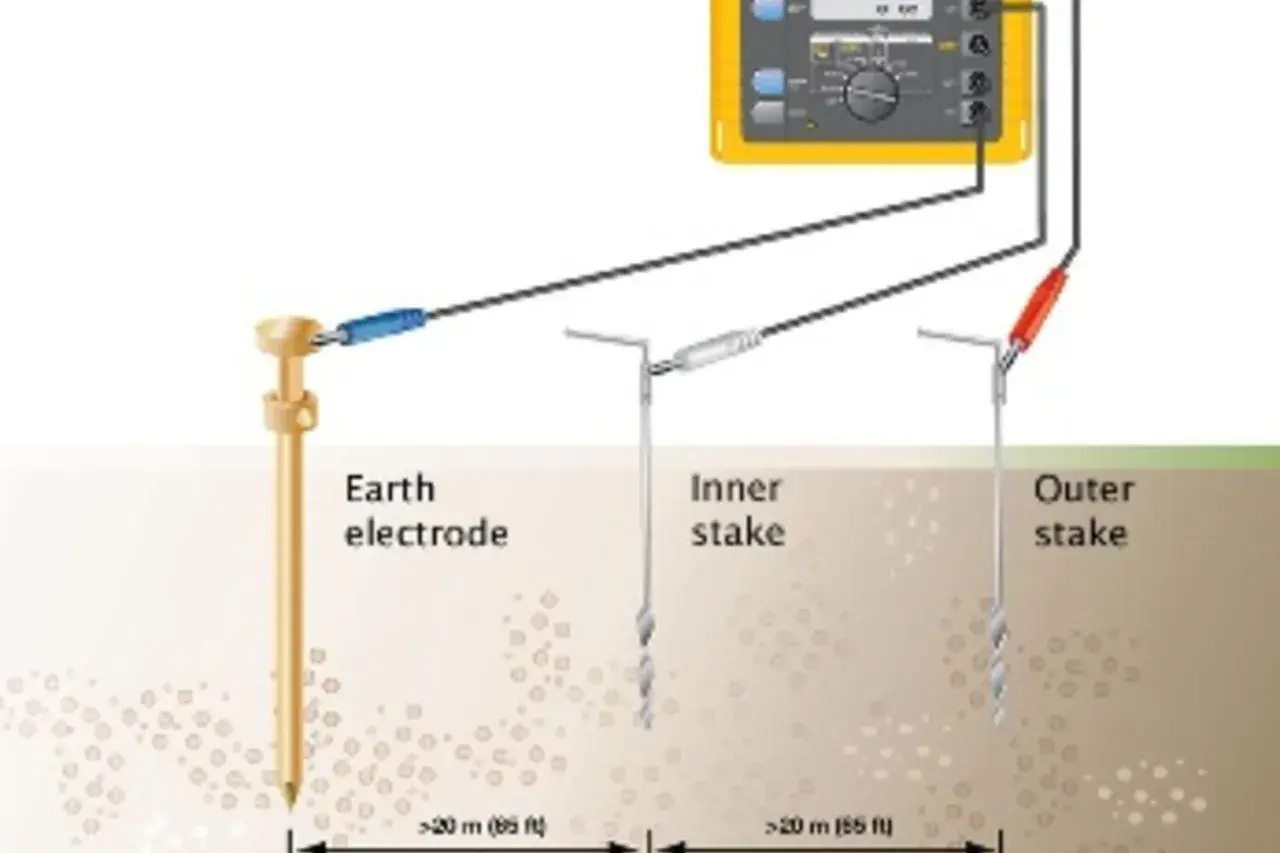

Prawidłowe rozmieszczenie sond prądowej i napięciowej – reguła 62% w praktyce

W metodzie 3-przewodowej (najczęściej stosowanej), mierzymy rezystancję uziomu (E) względem dwóch sond pomocniczych: prądowej (C) i napięciowej (P). Kluczem do uzyskania dokładnego wyniku jest ich prawidłowe rozmieszczenie. Sondy powinny być wbite w grunt w linii prostej, w następującej kolejności: uziom badany (E), sonda napięciowa (P), sonda prądowa (C).

Najczęściej stosowaną zasadą jest tak zwana "reguła 62%" (lub metoda 0.62L). Zakłada ona, że sonda napięciowa (P) powinna być umieszczona w odległości 62% całkowitej odległości między uziomem badanym (E) a sondą prądową (C). Na przykład, jeśli odległość od uziomu E do sondy C wynosi 100 metrów, sonda P powinna być wbita w odległości 62 metrów od uziomu E. Celem tej zasady jest zapewnienie, że sonda napięciowa znajduje się w obszarze, gdzie potencjał ziemi jest stabilny i nie jest zniekształcony przez pola elektryczne generowane przez uziom E i sondę C. To minimalizuje błędy pomiarowe i zapewnia wiarygodny odczyt. W praktyce, dla mniejszych uziomów, odległości te mogą być mniejsze, ale zawsze należy dążyć do tego, aby sonda P znajdowała się poza strefami wpływu.

Interpretacja wyników i najczęstsze błędy, których należy unikać

Po wykonaniu pomiaru, kluczowa jest prawidłowa interpretacja uzyskanych wyników w kontekście obowiązujących norm i wymagań projektowych. Jeśli zmierzona wartość rezystancji uziemienia przekracza dopuszczalne normy, oznacza to, że uziemienie jest nieskuteczne i wymaga podjęcia działań naprawczych (np. dołożenia dodatkowych uziomów, zastosowania środków poprawiających przewodność gruntu).

Istnieje kilka najczęstszych błędów, których należy unikać, aby zapewnić wiarygodność pomiarów:

• Złe rozmieszczenie sond: Nieprzestrzeganie reguły 62% lub zbyt małe odległości między sondami mogą prowadzić do zafałszowania wyników.
• Zbyt duża rezystancja sond pomocniczych: Jeśli sondy pomocnicze mają słaby kontakt z gruntem (np. wbite w suchą, kamienistą ziemię), miernik może wskazywać błędy lub zawyżone wyniki. Należy upewnić się, że sondy są dobrze wbite i mają dobry kontakt.
• Wpływ innych uziemień lub instalacji: Bliskość innych uziemień, rurociągów czy kabli może zakłócać pomiar. Należy wybierać miejsca oddalone od takich elementów.
• Nieprawidłowe podłączenie miernika: Błędy w podłączeniu przewodów do zacisków miernika mogą całkowicie uniemożliwić pomiar lub dać błędne wyniki. Zawsze należy dokładnie sprawdzić schemat połączeń.
• Niewłaściwe warunki pogodowe: Pomiar w bardzo suchym gruncie może dać zawyżone wyniki. W miarę możliwości, pomiary powinno się wykonywać w warunkach umiarkowanej wilgotności gruntu.

Alternatywne metody pomiarowe – kiedy i jak z nich korzystać?

Chociaż metoda techniczna (3p/4p) jest najbardziej uniwersalna, w praktyce często spotykamy się z warunkami, które uniemożliwiają jej zastosowanie. Na szczęście istnieją inne, specjalistyczne metody pomiaru rezystancji uziemienia, które pozwalają na uzyskanie wiarygodnych wyników w trudnych warunkach lub dla konkretnych typów instalacji.

Metoda dwucęgowa: Idealne rozwiązanie w gęstej zabudowie miejskiej i dla uziemień wielokrotnych

Metoda dwucęgowa, zwana również bezelektrodową lub cęgową, to prawdziwe wybawienie w sytuacjach, gdy nie ma możliwości wbicia sond pomocniczych w grunt. Dzieje się tak często w gęstej zabudowie miejskiej, na terenach zabetonowanych, asfaltowych lub wewnątrz budynków. Jej główna zaleta to brak konieczności rozłączania uziomu od instalacji oraz brak potrzeby użycia sond pomocniczych.

Zasada działania opiera się na zastosowaniu dwóch cęgów: jednej, która wprowadza prąd pomiarowy do pętli uziemienia, i drugiej, która mierzy prąd płynący przez uziom. Miernik na podstawie tych danych oblicza rezystancję. Metoda ta jest szczególnie przydatna do pomiaru rezystancji pojedynczych uziomów w rozległych, wielokrotnie uziemionych systemach, gdzie uziomy są połączone równolegle (np. w sieciach energetycznych, instalacjach przemysłowych). Według danych serwisu ibudowanie.pl, jest to coraz popularniejsza metoda w diagnostyce miejskich sieci energetycznych. Jej ograniczeniem jest to, że mierzy ona rezystancję pętli uziemienia, a nie tylko rezystancję badanego uziomu do ziemi, co może być problematyczne w systemach z pojedynczym uziomem lub w przypadku braku zamkniętej pętli.

Metoda udarowa: Specjalistyczny pomiar impedancji dla instalacji odgromowych

Metoda udarowa, zwana także impulsową, jest specjalistyczną techniką stosowaną głównie do pomiaru impedancji uziomów w kontekście instalacji odgromowych. W przeciwieństwie do standardowych pomiarów rezystancji, które wykorzystują prąd o niskiej częstotliwości, metoda udarowa symuluje warunki występujące podczas wyładowania atmosferycznego, czyli przepływ prądu o bardzo wysokiej częstotliwości (rzędu kHz lub MHz). Jest to kluczowe, ponieważ zachowanie uziomu przy prądach udarowych może znacznie różnić się od jego zachowania przy prądach stałych lub o niskiej częstotliwości.

Impedancja udarowa uziomu jest ważnym parametrem, który wpływa na skuteczność ochrony odgromowej. Mierniki udarowe generują krótkie impulsy prądowe i mierzą odpowiedź uziomu. Ta metoda pozwala ocenić, jak efektywnie uziom rozprasza energię piorunową do ziemi, co jest niezwykle istotne dla bezpieczeństwa obiektów wyposażonych w systemy ochrony odgromowej, zwłaszcza tych o wysokim stopniu ryzyka.

Pomiar impedancji pętli zwarcia jako metoda pomocnicza – kiedy jest dopuszczalna?

Pomiar impedancji pętli zwarcia (Zs) jest standardowym badaniem w instalacjach elektrycznych, mającym na celu sprawdzenie skuteczności samoczynnego wyłączenia zasilania. W pewnych sytuacjach, zwłaszcza w sieciach typu TN, gdzie uziemienie ochronne jest realizowane poprzez połączenie z punktem neutralnym transformatora, pomiar impedancji pętli zwarcia może być traktowany jako metoda pomocnicza lub nawet alternatywna dla bezpośredniego pomiaru rezystancji uziemienia. Dzieje się tak, ponieważ niska impedancja pętli zwarcia świadczy o skuteczności połączenia z uziemionym punktem neutralnym sieci.

Jednakże, należy pamiętać o jego ograniczeniach. Pomiar impedancji pętli zwarcia nie jest bezpośrednim pomiarem rezystancji uziomu i nie dostarcza informacji o jego rzeczywistej wartości do ziemi. Jest dopuszczalny jako metoda oceny skuteczności ochrony przeciwporażeniowej w układach TN, ale nie zastępuje pełnoprawnego pomiaru rezystancji uziemienia w układach TT, ani w przypadku uziemień odgromowych. Zawsze należy kierować się normami i specyfiką instalacji, aby wybrać najodpowiedniejszą metodę pomiarową.

Kto może legalnie wykonać pomiary i jak powinien wyglądać profesjonalny protokół?

Pomiary rezystancji uziemienia to nie tylko kwestia techniki, ale również odpowiedzialności. Z tego powodu, ich wykonanie jest zarezerwowane dla wykwalifikowanych specjalistów, a wyniki muszą być rzetelnie udokumentowane w formie protokołu. To nie jest zadanie dla amatorów – od poprawności tych działań zależy bezpieczeństwo.

Uprawnienia SEP "E" i "D" – sprawdź, komu zlecasz zadanie, aby pomiar był ważny

W Polsce, aby legalnie wykonywać pomiary rezystancji uziemienia, osoba musi posiadać odpowiednie świadectwa kwalifikacyjne SEP (Stowarzyszenia Elektryków Polskich). Mówimy tu o uprawnieniach w zakresie eksploatacji (grupa "E") oraz, w wielu przypadkach, dozoru (grupa "D").

Do wykonania samego pomiaru wystarczą uprawnienia "E" z odpowiednim zakresem, który musi obejmować prace kontrolno-pomiarowe. Oznacza to, że osoba posiadająca takie uprawnienia jest przeszkolona i uprawniona do obsługi mierników i przeprowadzenia procedury pomiarowej. Jednakże, do sporządzenia i podpisania protokołu z pomiarów, który jest dokumentem formalnym i często wymagany przez organy nadzoru budowlanego czy ubezpieczycieli, zazwyczaj wymagane są uprawnienia dozorowe "D". Osoba z uprawnieniami "D" ma szerszą wiedzę i odpowiedzialność, co pozwala jej na ocenę wyników i formalne potwierdzenie zgodności instalacji z normami. Zlecenie pomiarów osobie bez odpowiednich uprawnień sprawia, że protokół jest nieważny i nie ma mocy prawnej.

Kluczowe elementy protokołu pomiarowego, których nie może zabraknąć

Profesjonalny protokół z pomiarów rezystancji uziemienia to dokument, który musi zawierać szereg kluczowych informacji. Jego kompletność i precyzja są gwarancją wiarygodności. Oto elementy, których nie może zabraknąć:

• Dane obiektu: Pełna nazwa i adres obiektu, dla którego wykonano pomiary.
• Cel i zakres pomiarów: Określenie, co było przedmiotem pomiaru (np. uziemienie ochronne, odgromowe) i jaki był jego cel.
• Data i warunki pomiaru: Dokładna data wykonania pomiarów, a także warunki środowiskowe, takie jak temperatura otoczenia i wilgotność gruntu (np. "grunt wilgotny po opadach", "grunt suchy").
• Typ użytego miernika i jego kalibracja: Nazwa, model i numer seryjny miernika, a także data jego ostatniej kalibracji (numer świadectwa wzorcowania).
• Opis metody pomiarowej: Wskazanie zastosowanej metody (np. 3p, 4p, dwucęgowa) wraz z opisem schematu połączeń.
• Schemat rozmieszczenia sond: Rysunek lub schemat przedstawiający rozmieszczenie badanego uziomu i sond pomocniczych wraz z odległościami.
• Uzyskane wyniki: Zmierzone wartości rezystancji uziemienia dla każdego badanego punktu.
• Ocena wyników: Porównanie uzyskanych wyników z obowiązującymi normami i dopuszczalnymi wartościami.
• Wnioski: Jasne stwierdzenie, czy instalacja spełnia wymagania, czy też wymaga działań naprawczych.
• Dane i podpisy osób wykonujących i nadzorujących pomiar: Imię, nazwisko, numer uprawnień SEP oraz podpis osoby wykonującej pomiary i osoby nadzorującej (jeśli wymagane uprawnienia "D").

Jak czytać protokół? Na co zwrócić uwagę, odbierając dokumentację?

Dla osób zlecających pomiary, takich jak zarządcy nieruchomości czy właściciele budynków, umiejętność weryfikacji protokołu jest niezwykle ważna. Odbierając dokumentację, zwróć uwagę na następujące aspekty:

• Kompletność danych: Czy wszystkie wymagane informacje (jak wymienione powyżej) są zawarte w protokole? Brakujące dane mogą podważyć jego ważność.
• Aktualność uprawnień: Sprawdź, czy numery uprawnień SEP podane w protokole są aktualne i czy osoba podpisująca ma odpowiednie kwalifikacje (szczególnie uprawnienia "D" do podpisu).
• Zgodność wyników z normami: Upewnij się, że w sekcji "Ocena wyników" jasno stwierdzono, czy zmierzone wartości są zgodne z obowiązującymi normami i czy nie ma żadnych przekroczeń.
• Jasne wnioski: Protokół powinien zawierać jednoznaczne wnioski dotyczące stanu uziemienia i ewentualnych zaleceń. Jeśli są jakieś nieprawidłowości, powinny być one wyraźnie wskazane.
• Czytelność i profesjonalizm: Dobrze sporządzony protokół jest czytelny, uporządkowany i wolny od błędów. To świadczy o profesjonalizmie wykonawcy.

Pamiętaj, że protokół jest Twoim dowodem na to, że instalacja jest bezpieczna i zgodna z przepisami. Przechowuj go starannie.

Jak często należy wykonywać pomiary uziemienia? Harmonogram obowiązkowych kontroli

Regularność pomiarów rezystancji uziemienia jest równie ważna, jak ich prawidłowe wykonanie. Instalacje elektryczne i uziemiające ulegają naturalnemu zużyciu, korozji czy uszkodzeniom mechanicznym, dlatego konieczne jest ich okresowe sprawdzanie. Częstotliwość tych kontroli jest ściśle regulowana przepisami, aby zapewnić ciągłość bezpieczeństwa.

Standardowy interwał 5-letni – kogo dotyczy i dlaczego to minimum?

Zgodnie z Prawem Budowlanym (Art. 62 ust. 1 pkt 2), standardowa częstotliwość kontroli instalacji elektrycznych, w tym pomiarów rezystancji uziemienia, wynosi co najmniej raz na 5 lat. Ten interwał dotyczy większości obiektów budowlanych, w tym budynków mieszkalnych, biurowych, usługowych i magazynowych, które nie są objęte specjalnymi wymogami. Jest to absolutne minimum, które ma zapewnić, że podstawowe parametry bezpieczeństwa instalacji są utrzymane na odpowiednim poziomie. Zaniedbanie tego obowiązku, jak już wspomniałem, może prowadzić do poważnych konsekwencji prawnych i finansowych.

Obiekty o podwyższonym ryzyku – kiedy pomiary są wymagane co roku?

W przypadku obiektów o podwyższonym ryzyku lub narażonych na szkodliwe czynniki zewnętrzne, częstotliwość pomiarów jest znacznie większa. Prawo Budowlane oraz szczegółowe przepisy branżowe wymagają, aby w takich miejscach kontrole były przeprowadzane co najmniej raz w roku. Do obiektów tych zaliczamy m.in.:

• Obiekty narażone na działanie szkodliwych czynników atmosferycznych (np. silne wiatry, częste wyładowania atmosferyczne).
• Obiekty zagrożone wybuchem (np. stacje paliw, lakiernie, magazyny substancji łatwopalnych).
• Obiekty o dużej wilgotności lub agresywnym środowisku chemicznym.
• Obiekty użyteczności publicznej, takie jak szpitale, szkoły, przedszkola, kina, teatry, gdzie bezpieczeństwo dużej liczby osób jest priorytetem.
• Obiekty przemysłowe, gdzie występują duże obciążenia elektryczne lub specyficzne warunki pracy.

Zwiększona częstotliwość kontroli w tych miejscach jest uzasadniona wyższym ryzykiem awarii, szybszym zużyciem instalacji lub potencjalnie bardziej katastrofalnymi skutkami ewentualnych usterek. Według serwisu ibudowanie.pl, regularne roczne przeglądy w tych obiektach są kluczowe dla minimalizacji ryzyka.

Pomiary po modernizacji lub rozbudowie instalacji – dlaczego są absolutnie konieczne?

Niezależnie od ustalonego harmonogramu okresowych kontroli, pomiary rezystancji uziemienia są bezwzględnie konieczne po każdej modernizacji, rozbudowie lub istotnej zmianie w instalacji elektrycznej lub odgromowej. Każda ingerencja w istniejący system może mieć wpływ na jego parametry bezpieczeństwa. Nowe elementy, zmiany w układzie przewodów czy dodanie nowych urządzeń mogą zmienić ścieżki prądów zwarciowych i wpłynąć na skuteczność uziemienia.

Wykonanie pomiarów po takich pracach jest niezbędne do zweryfikowania, czy nowe elementy zostały prawidłowo uziemione, czy cała instalacja nadal spełnia wymogi bezpieczeństwa i czy nie pogorszyły się parametry istniejących uziemień. Jest to również wymóg formalny, aby nowa lub zmodyfikowana część instalacji mogła zostać oddana do użytku zgodnie z przepisami. Pamiętaj, że bezpieczeństwo to proces ciągły, a każda zmiana wymaga ponownej weryfikacji.
