Tranzystor BD139 to prawdziwy koń pociągowy w świecie elektroniki. Jako doświadczony elektronik, mogę śmiało powiedzieć, że to jeden z tych komponentów, które każdy hobbysta i profesjonalista powinien mieć w swoim arsenale. Jego uniwersalność i niezawodność sprawiają, że jest niezastąpiony w wielu projektach, od prostych układów sterujących po bardziej złożone wzmacniacze audio. W tym artykule zagłębimy się w szczegóły tego popularnego tranzystora NPN średniej mocy, abyś mógł w pełni wykorzystać jego potencjał w swoich konstrukcjach.
BD139: Twój przewodnik po wszechstronnym tranzystorze NPN
- BD139 to popularny tranzystor bipolarny NPN średniej mocy w obudowie TO-126.
- Kluczowe parametry obejmują Vce 80V, Ic 1.5A, Pc 12.5W oraz wzmocnienie hFE od 40 do 250.
- Wyprowadzenia (patrząc od przodu): 1. Emiter, 2. Kolektor, 3. Baza.
- Stosowany jako sterownik (przekaźniki, silniki DC, LED) i w małych wzmacniaczach audio.
- Komplementarnym partnerem jest tranzystor PNP BD140.
- Dostępny w Polsce u wielu dostawców, m.in. TME, Botland, elwron.pl.
BD139 – Wszystko, co musisz wiedzieć o tym wszechstronnym tranzystorze
BD139 to popularny i szeroko dostępny na polskim rynku tranzystor bipolarny NPN średniej mocy, umieszczony w obudowie TO-126. Jest on często wykorzystywany zarówno w projektach hobbystycznych, jak i profesjonalnych, dzięki swojej niezawodności i dobrym parametrom. Jego uniwersalność sprawia, że stanowi fundament dla wielu układów elektronicznych, a zrozumienie jego charakterystyki jest kluczowe dla każdego, kto pracuje z elektroniką.
Kluczowe parametry w pigułce: napięcie, prąd i moc, czyli serce BD139
Aby w pełni wykorzystać możliwości tranzystora BD139, musimy znać jego podstawowe parametry. To właśnie one decydują o tym, w jakich zastosowaniach komponent ten sprawdzi się najlepiej i jakie obciążenia może bezpiecznie obsłużyć. Poniżej przedstawiam najważniejsze z nich w czytelnej formie.
| Parametr | Wartość | Jednostka | Uwagi |
|---|---|---|---|
| Typ tranzystora | NPN | - | Bipolarny tranzystor złączowy |
| Maksymalne napięcie kolektor-emiter (Vce) | 80 | V | Maksymalne dopuszczalne napięcie między kolektorem a emiterem |
| Maksymalny prąd kolektora (Ic) | 1.5 | A | Maksymalny prąd, jaki może płynąć przez kolektor |
| Moc rozpraszana (Pc) | 12.5 | W | Maksymalna moc, jaką tranzystor może rozproszyć w postaci ciepła |
| Wzmocnienie prądowe (hFE) | 40-250 | - | Współczynnik wzmocnienia prądu bazy, często grupowany |
| Obudowa | TO-126 | - | Standardowa obudowa do montażu przewlekanego |
Warto zwrócić uwagę na wzmocnienie prądowe (hFE), które waha się w szerokim zakresie od 40 do 250. Jest ono często kategoryzowane w grupy selekcyjne (np. -6, -10, -16), które określają węższy przedział wzmocnienia. To istotna informacja, zwłaszcza w układach wymagających precyzyjnego dopasowania parametrów.
Jak poprawnie odczytać wyprowadzenia (pinout)? Uniknij typowego błędu początkujących
Poprawne podłączenie tranzystora jest absolutnie kluczowe dla jego działania i bezpieczeństwa całego układu. Jednym z najczęstszych błędów, zwłaszcza wśród początkujących, jest pomylenie wyprowadzeń. W przypadku tranzystora BD139 w obudowie TO-126, zasada jest prosta i warto ją zapamiętać. Patrząc na tranzystor od przodu, czyli od strony z napisami, kolejność wyprowadzeń od lewej do prawej to: 1. Emiter, 2. Kolektor, 3. Baza.
Zapamiętanie tej kolejności jest niezwykle ważne. Błędne podłączenie może nie tylko spowodować brak działania układu, ale również doprowadzić do trwałego uszkodzenia tranzystora lub innych komponentów w obwodzie. Zawsze warto dwukrotnie sprawdzić pinout przed lutowaniem, odwołując się do karty katalogowej, jeśli masz wątpliwości.
Zrozumienie obudowy TO-126: dlaczego montaż i chłodzenie mają znaczenie?

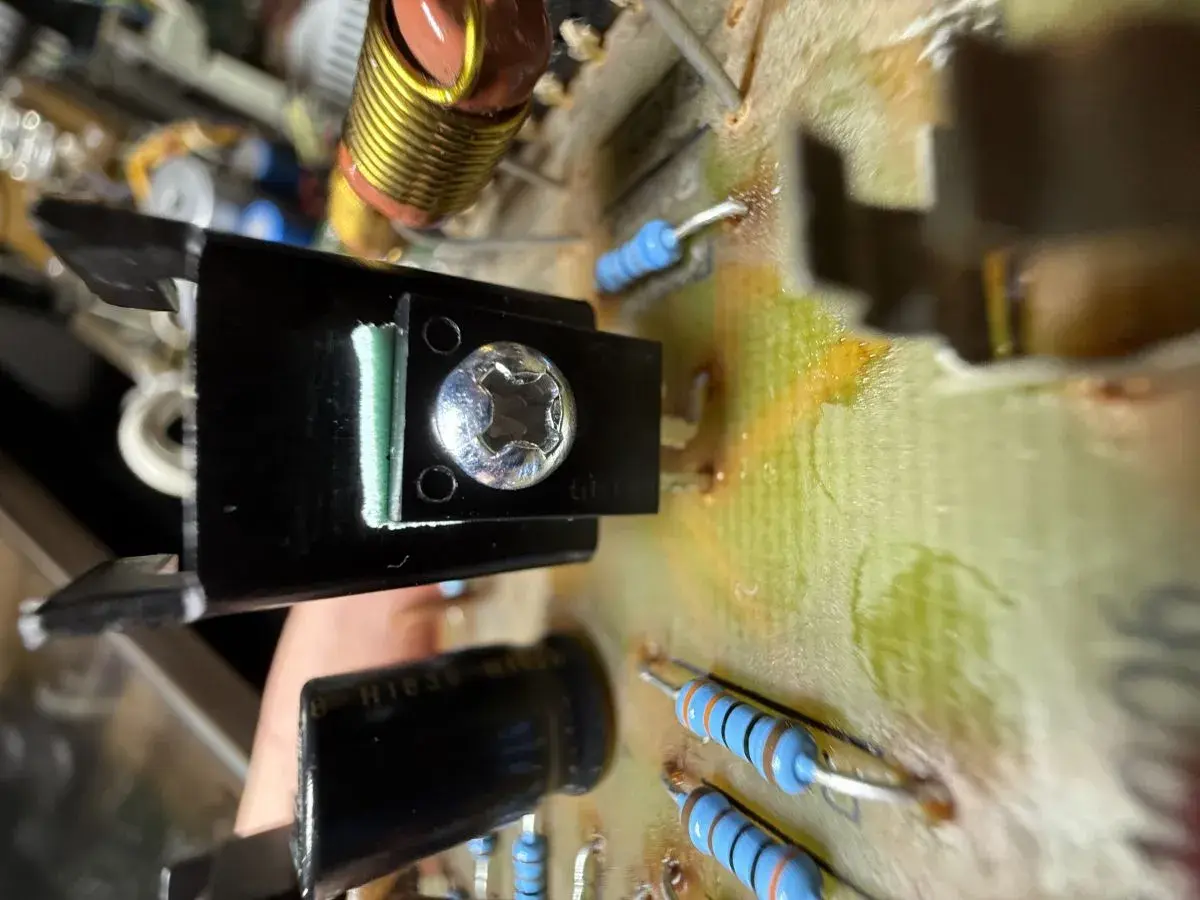

Tranzystor BD139 jest zamknięty w obudowie TO-126. Jest to standardowa obudowa do montażu przewlekanego (THT - Through-Hole Technology), charakteryzująca się płaskim tyłem z otworem do przykręcenia. Jej konstrukcja ma bezpośredni wpływ na sposób montażu oraz, co ważniejsze, na zarządzanie ciepłem.
Z mocą rozpraszaną wynoszącą 12.5W, BD139 potrafi generować znaczną ilość ciepła, zwłaszcza gdy pracuje pod dużym obciążeniem. Dlatego też, w większości zastosowań, gdzie tranzystor ma pracować z większą mocą, niezbędne jest zastosowanie radiatora. Radiator, przymocowany do metalowej części obudowy, efektywnie odprowadza ciepło z tranzystora do otoczenia, zapobiegając przegrzewaniu. Prawidłowy montaż radiatora, często z użyciem pasty termoprzewodzącej, jest kluczowy dla długowieczności i stabilności pracy komponentu. Ignorowanie tego aspektu może prowadzić do skrócenia żywotności tranzystora, a nawet jego natychmiastowego uszkodzenia termicznego.
Gdzie BD139 sprawdza się najlepiej? Praktyczne zastosowania i schematy
Dzięki swoim parametrom i niezawodności, BD139 znalazł szerokie zastosowanie w wielu praktycznych układach elektronicznych. Od prostych sterowników po bardziej złożone konstrukcje audio, ten tranzystor jest prawdziwym „szwajcarskim scyzorykiem” dla elektronika. Przyjrzyjmy się kilku typowym przykładom, gdzie BD139 jest niezastąpiony.
Budowa prostego wzmacniacza audio – jak wykorzystać BD139 do wzmocnienia dźwięku?
Jednym z klasycznych zastosowań BD139 jest jego rola w prostych wzmacniaczach audio małej mocy. Często wykorzystuje się go w stopniach końcowych, gdzie jego zdolność do wzmacniania prądu jest kluczowa dla uzyskania odpowiedniej mocy wyjściowej, zdolnej do wysterowania małego głośnika. W takich układach BD139 pracuje jako wzmacniacz mocy, zwiększając amplitudę prądu sygnału audio.
Co więcej, BD139 ma swojego komplementarnego partnera – tranzystor PNP BD140. Razem tworzą idealną parę do budowy układów wzmacniaczy mocy typu push-pull. W konfiguracji push-pull, para NPN/PNP (BD139/BD140) pracuje naprzemiennie, wzmacniając dodatnie i ujemne połówki sygnału audio, co pozwala na uzyskanie symetrycznego wzmocnienia i lepszej jakości dźwięku przy mniejszych zniekształceniach.
Sterowanie silnikami DC i przekaźnikami – moc w małej obudowie
BD139 to doskonały wybór jako tranzystor sterujący dla obciążeń wymagających większego prądu, takich jak silniki DC czy przekaźniki. Jego maksymalny prąd kolektora wynoszący 1.5A jest wystarczający do wysterowania wielu popularnych silników o małej i średniej mocy, a także większości przekaźników dostępnych na rynku. W takich zastosowaniach tranzystor działa jako przełącznik, załączając lub wyłączając obciążenie w zależności od sygnału podawanego na jego bazę.
Przy sterowaniu obciążeniami indukcyjnymi, takimi jak cewki przekaźników czy uzwojenia silników, konieczne jest zastosowanie diody zabezpieczającej (tzw. diody flyback lub diody gaszącej). Dioda ta, podłączona równolegle do obciążenia indukcyjnego w kierunku zaporowym, chroni tranzystor przed przepięciami powstającymi podczas wyłączania obciążenia. Bez niej, impulsy napięciowe mogłyby łatwo uszkodzić tranzystor BD139.
Jako wydajny sterownik oświetlenia LED – przykładowy układ i obliczenia
W dobie rosnącej popularności oświetlenia LED, BD139 sprawdza się również jako efektywny sterownik dla diod LED, zwłaszcza tych o większej mocy lub w szeregach diod. Możemy go wykorzystać do załączania i wyłączania grup diod LED, a także do regulacji ich jasności poprzez modulację szerokości impulsu (PWM).
Podstawowa konfiguracja układu sterującego LED za pomocą BD139 polega na podłączeniu diod LED (lub szeregu diod) do kolektora tranzystora, a następnie do zasilania. Na bazę tranzystora podajemy sygnał sterujący (np. z mikrokontrolera). Kluczowym elementem jest dobór odpowiedniego rezystora ograniczającego prąd w obwodzie kolektora, aby zabezpieczyć diody LED przed zbyt dużym prądem. Przykładowo, jeśli chcemy zasilić diodę LED prądem 20mA z napięcia 12V, a spadek napięcia na diodzie wynosi 3V, to na rezystorze musi odłożyć się 9V. Z prawa Ohma (R=U/I) obliczamy, że potrzebny rezystor to 9V / 0.02A = 450Ω. Oczywiście, należy uwzględnić również spadek napięcia na tranzystorze (Vce_sat), który dla BD139 wynosi około 0.5V, co nieznacznie wpłynie na obliczenia.
Potrzebujesz zamiennika dla BD139? Te tranzystory sprawdzą się w zastępstwie
Często zdarza się, że w trakcie projektu okazuje się, że potrzebujemy zamiennika dla konkretnego komponentu, bo oryginalny jest niedostępny lub po prostu chcemy przetestować inną opcję. Na szczęście, w przypadku BD139, rynek oferuje kilka dobrych alternatyw. Wybór odpowiedniego zamiennika wymaga jednak pewnej wiedzy o ich parametrach.
Bezpośrednie odpowiedniki z serii: kiedy sięgnąć po BD135 lub BD137?
Tranzystory BD135 i BD137 to bezpośrednie odpowiedniki BD139, należące do tej samej rodziny i posiadające identyczny pinout (Emiter, Kolektor, Baza). Główna różnica między nimi leży w maksymalnym napięciu kolektor-emiter (Vce). BD135 ma niższe Vce (45V), BD137 ma Vce (60V), natomiast BD139 oferuje Vce (80V). Oznacza to, że BD139 może pracować z wyższymi napięciami zasilania niż BD135 czy BD137. W większości zastosowań, gdzie napięcie zasilania nie przekracza 45V, BD135 będzie dobrym zamiennikiem. Jeśli napięcie mieści się w zakresie 45-60V, BD137 będzie odpowiedni. Jeśli jednak projekt wymaga pracy z napięciami zbliżonymi do 80V, BD139 jest niezastąpiony, a użycie BD135 lub BD137 mogłoby prowadzić do uszkodzenia.
BD140 – poznaj komplementarnego partnera PNP dla układów push-pull
Jak już wspomniałem, BD140 to tranzystor komplementarny (PNP) do BD139. Oznacza to, że ma on bardzo podobne parametry elektryczne (napięcia, prądy, moc), ale jest typu PNP, co oznacza, że przewodzi prąd, gdy na jego bazę podamy napięcie ujemne względem emitera. Jest to kluczowe w wielu układach, zwłaszcza we wzmacniaczach mocy typu push-pull.
W układach push-pull, para NPN/PNP (BD139/BD140) jest niezbędna do symetrycznego wzmocnienia sygnału. BD139 wzmacnia dodatnie połówki sygnału, a BD140 wzmacnia ujemne. Dzięki temu możliwe jest uzyskanie pełnego zakresu wzmocnienia sygnału zmiennego, minimalizując zniekształcenia i zapewniając wysoką wierność odtwarzania. Bez takiej komplementarnej pary, budowa efektywnych wzmacniaczy audio byłaby znacznie trudniejsza.
Na co zwrócić uwagę przy wyborze zamiennika? Porównanie kluczowych parametrów
Wybierając zamiennik dla BD139, zawsze należy kierować się kluczowymi parametrami, aby zapewnić prawidłowe działanie i niezawodność układu. Oto lista innych popularnych zamienników, które mogą być brane pod uwagę:
- BD169
- BD179
- BD237
- 2N4401 (dla niższych mocy)
- TIP31C (dla wyższych mocy)
Przy porównywaniu, zwróć uwagę na następujące parametry:
| Tranzystor | Vce (V) | Ic (A) | Pc (W) | hFE (min-max) |
|---|---|---|---|---|
| BD139 | 80 | 1.5 | 12.5 | 40-250 |
| BD135 | 45 | 1.5 | 12.5 | 40-250 |
| BD137 | 60 | 1.5 | 12.5 | 40-250 |
| BD169 | 80 | 1 | 8 | 40-250 |
| BD179 | 80 | 3 | 25 | 25-250 |
| BD237 | 80 | 2 | 25 | 25-250 |
| TIP31C | 100 | 3 | 40 | 10-50 |
Jak widać, niektóre zamienniki, jak BD179 czy BD237, oferują nawet wyższe prądy i moce, co może być korzystne. Inne, jak BD169, mają nieco niższe parametry. Zawsze upewnij się, że Vce, Ic i Pc zamiennika są równe lub wyższe niż wymagane w Twoim projekcie. Wzmocnienie hFE powinno być zbliżone, aby uniknąć konieczności znacznych zmian w układzie sterującym.
Tajemnicze oznaczenia na obudowie: Co oznaczają grupy wzmocnienia hFE (-10, -16)?
Podczas zakupu tranzystorów, zwłaszcza tych popularnych jak BD139, możemy natknąć się na dodatkowe oznaczenia na obudowie, takie jak BD139-10, BD139-16. Te tajemnicze cyfry po myślniku nie są przypadkowe – informują nas o grupie wzmocnienia prądowego (hFE) danego egzemplarza. Jest to selekcja fabryczna, która ma ogromne znaczenie w niektórych, bardziej precyzyjnych zastosowaniach.
Dlaczego selekcja według wzmocnienia jest krytyczna w niektórych obwodach?
Wzmocnienie hFE (współczynnik wzmocnienia prądowego bazy) to jeden z najważniejszych parametrów tranzystora. Niestety, ze względu na procesy produkcyjne, jego wartość może się znacznie różnić nawet w obrębie tej samej partii produkcyjnej. W przypadku BD139, hFE może wynosić od 40 do 250. W wielu prostych układach, takich jak zwykłe przełączniki, ta szeroka tolerancja nie stanowi problemu.
Jednakże, w bardziej wymagających obwodach, precyzyjne wzmocnienie hFE jest kluczowe. Przykładem są dopasowane pary tranzystorów we wzmacniaczach audio, zwłaszcza w stopniach wejściowych lub różnicowych. Użycie tranzystorów o znacznie różniących się hFE mogłoby prowadzić do asymetrii wzmocnienia, co skutkowałoby zwiększonymi zniekształceniami sygnału audio. Podobnie, w źródłach prądowych lub lustrach prądowych, gdzie dokładne wzmocnienie wpływa na stabilność i precyzję działania układu, selekcja hFE jest niezwykle ważna. Dzięki grupowaniu, projektant może wybrać komponenty o ściśle określonym zakresie wzmocnienia, co ułatwia projektowanie i kalibrację.
Jak odczytać grupę wzmocnienia i dlaczego warto na to zwracać uwagę przy zakupie?
Grupy wzmocnienia hFE są zazwyczaj oznaczone na obudowie tranzystora po nazwie modelu. Dla BD139 spotkamy się z następującymi oznaczeniami i odpowiadającymi im zakresami hFE:
- BD139-6: hFE w zakresie 40-100
- BD139-10: hFE w zakresie 63-160
- BD139-16: hFE w zakresie 100-250
Jak widać, cyfra po myślniku wskazuje na węższy zakres wzmocnienia. Świadomość tej selekcji jest niezwykle ważna podczas zakupu, zwłaszcza gdy Twój projekt wymaga komponentów o ściśle określonych parametrach. Jeśli budujesz układ audio, gdzie dopasowanie tranzystorów jest kluczowe, zwróć uwagę, aby kupić tranzystory z tej samej grupy wzmocnienia. Według danych el-component.com, dostępność różnych grup może się różnić, dlatego zawsze warto sprawdzić oznaczenia przed zakupem do krytycznych zastosowań. Ignorowanie tych oznaczeń może prowadzić do nieprzewidzianych problemów z działaniem układu, które trudno będzie zdiagnozować.
Najczęstsze błędy przy pracy z BD139 i jak ich unikać
Nawet tak solidny komponent jak BD139 może ulec uszkodzeniu lub nie działać poprawnie, jeśli nie przestrzegamy podstawowych zasad pracy z elektroniką. Jako praktyk, widziałem wiele błędów, które można łatwo uniknąć. Oto najczęstsze pułapki i porady, jak ich unikać, aby Twoje projekty były niezawodne i długowieczne.
Przegrzewanie – kiedy radiator staje się niezbędny i jak go dobrać?
Jednym z największych wrogów tranzystorów mocy jest ciepło. BD139, z mocą rozpraszaną 12.5W, jest komponentem, który potrafi się mocno nagrzać. Jeśli tranzystor pracuje z prądem bliskim maksymalnemu lub w wysokich temperaturach otoczenia, przegrzewanie jest niemal pewne, jeśli nie zastosujemy odpowiedniego chłodzenia. Przegrzewanie skraca żywotność komponentu, zmienia jego parametry pracy (np. hFE), a w skrajnych przypadkach prowadzi do jego natychmiastowego, trwałego uszkodzenia.
Kiedy radiator jest niezbędny? Zawsze, gdy moc rozpraszana przez tranzystor przekracza kilka watów. Przy doborze radiatora należy uwzględnić jego opór termiczny (Rth). Im niższy Rth, tym lepiej radiator odprowadza ciepło. Należy również wziąć pod uwagę maksymalną temperaturę złącza tranzystora (Tj_max) oraz temperaturę otoczenia (Ta). Prosty wzór na obliczenie wymaganego Rth to (Tj_max - Ta) / Pc - Rth_jc (gdzie Rth_jc to opór termiczny złącze-obudowa tranzystora). Pamiętaj, że większa powierzchnia radiatora zazwyczaj oznacza lepsze odprowadzanie ciepła. Użycie pasty termoprzewodzącej między tranzystorem a radiatorem znacząco poprawia efektywność chłodzenia.
Błędne podłączenie bazy, kolektora i emitera – skutki i prosta diagnoza
Jak już wspominałem, pomylenie wyprowadzeń jest bardzo częstym błędem. Konsekwencje nieprawidłowego podłączenia bazy, kolektora i emitera tranzystora BD139 mogą być różne: od całkowitego braku działania układu, przez nieprawidłowe wzmocnienie, aż po natychmiastowe uszkodzenie tranzystora lub innych komponentów, jeśli np. podamy zbyt wysokie napięcie na bazę lub odwrócimy polaryzację zasilania. W przypadku tranzystorów bipolarnych, odwrotne podłączenie zasilania może spowodować przebicie złącza baza-emiter.
Prosta diagnoza: Jeśli układ nie działa, a masz podejrzenia co do tranzystora, sprawdź napięcia na jego wyprowadzeniach (Baza, Kolektor, Emiter) względem masy. Porównaj je z oczekiwanymi wartościami ze schematu. Możesz również użyć multimetru w trybie testu diody, aby sprawdzić złącza baza-emiter i baza-kolektor. Powinny zachowywać się jak diody w kierunku przewodzenia i zaporowym. Jeśli multimetr wskazuje zwarcie lub przerwę w obu kierunkach, tranzystor jest prawdopodobnie uszkodzony.
Przeczytaj również: Jak podłączyć dekoder do projektora - proste kroki i porady
Przekroczenie maksymalnego prądu kolektora – jak skutecznie zabezpieczyć tranzystor?
Maksymalny prąd kolektora (Ic) dla BD139 wynosi 1.5A. Przekroczenie tej wartości, nawet na krótki czas, może spowodować trwałe uszkodzenie struktury wewnętrznej tranzystora. Najczęściej objawia się to zwarciem lub przerwą w złączu kolektor-emiter. Sytuacja taka może wystąpić, gdy obciążenie jest zbyt duże, wystąpi zwarcie w obwodzie kolektora lub układ sterujący bazą dostarczy zbyt duży prąd, powodując nasycenie tranzystora i niekontrolowany przepływ prądu.
Aby skutecznie zabezpieczyć tranzystor przed przekroczeniem maksymalnego prądu, stosuje się kilka metod. Najprostszą jest dobór odpowiedniego rezystora ograniczającego prąd w obwodzie bazy, aby kontrolować prąd kolektora. W przypadku obciążeń, które mogą ulec zwarciu, warto zastosować bezpieczniki w obwodzie zasilania. W bardziej zaawansowanych układach można zaimplementować elektroniczne zabezpieczenia nadprądowe, które monitorują prąd kolektora i odcinają zasilanie lub ograniczają prąd, gdy przekroczy on bezpieczny poziom. Zawsze projektuj układ z marginesem bezpieczeństwa, nie zbliżając się do maksymalnych wartości parametrów tranzystora.
