Moduł Peltiera, często potocznie nazywany ogniwem Peltiera, przydaje się tam, gdzie liczy się kompaktowe, precyzyjne i odwracalne chłodzenie. W elektronice nie zastępuje klasycznego radiatora ani układu sprężarkowego, ale w małych i średnich układach potrafi dać bardzo stabilną temperaturę bez ruchomych części i bez czynnika chłodniczego. W tym artykule pokazuję, jak działa, gdzie ma sens, jak dobrać jego parametry i czego nie robić, żeby nie przepalić budżetu ani samego układu.
Najważniejsze fakty o chłodzeniu termoelektrycznym
- Moduł termoelektryczny działa jak pompa ciepła zasilana prądem stałym, a nie jak zwykły radiator.
- Strona gorąca jest równie ważna jak zimna, bo musi odprowadzić nie tylko ciepło z układu, ale też straty własne modułu.
- Najlepiej sprawdza się w precyzyjnej elektronice, zwłaszcza tam, gdzie liczy się stabilizacja temperatury i mały rozmiar.
- Nie jest rozwiązaniem do dużych obciążeń cieplnych ani do sytuacji, w których priorytetem jest najwyższa sprawność energetyczna.
- Dobór radiatora, docisku i zasilania ma często większe znaczenie niż sam model modułu.
Jak działa moduł Peltiera i co naprawdę dzieje się po podaniu prądu
W praktyce patrzę na taki element jak na miniaturową pompę ciepła. Wewnątrz ma pary półprzewodników typu N i P połączone tak, aby po podaniu prądu stałego ciepło było transportowane z jednej strony na drugą. Jedna powierzchnia się schładza, druga jednocześnie nagrzewa, a kierunek przepływu można odwrócić zmianą polaryzacji.
To ważne rozróżnienie, bo wiele osób traktuje ten element jak „mały chłodzący klocek”. To błąd. W rzeczywistości jego wydajność zależy od natężenia prądu, różnicy temperatur między stronami i tego, jak dobrze odprowadzisz ciepło z części gorącej. Im wyższa temperatura po stronie gorącej, tym słabsze chłodzenie po stronie zimnej. Dlatego sam moduł nie robi roboty sam z siebie - robi ją cały układ termiczny.

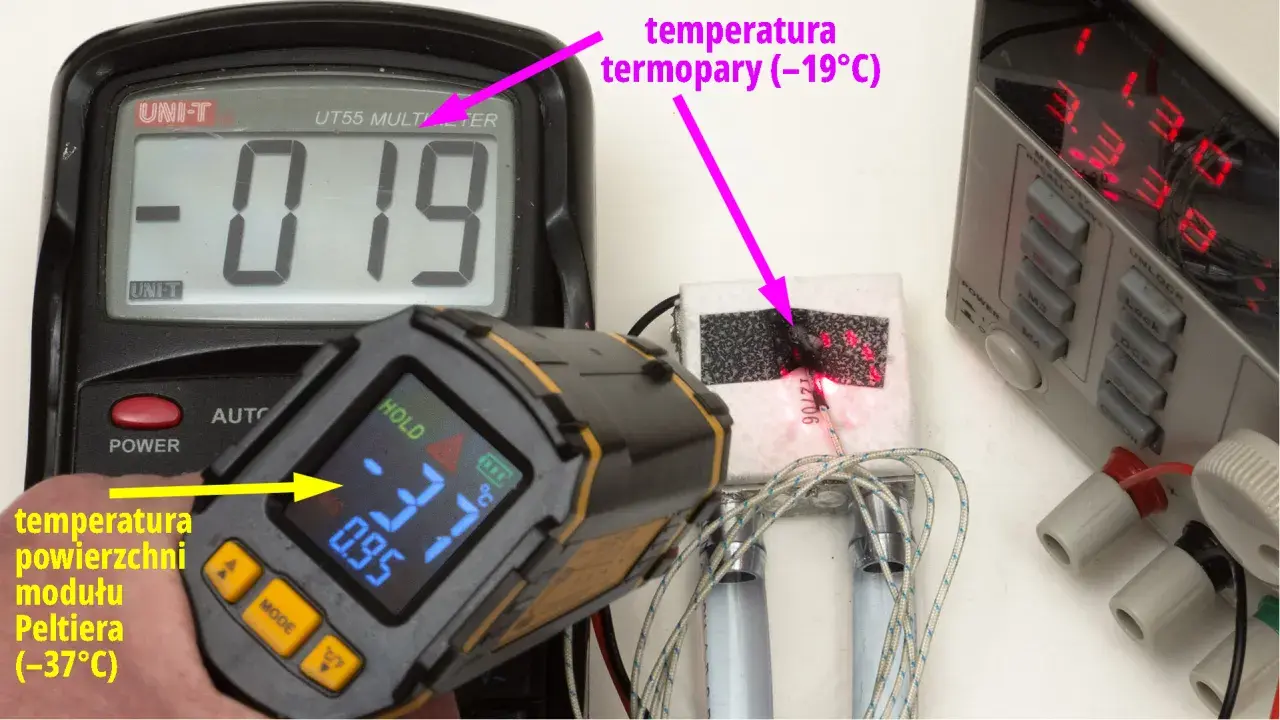

W korzystnych warunkach, przy niewielkim obciążeniu i dobrze zaprojektowanym radiatorze, można uzyskać bardzo niską temperaturę po stronie zimnej. Trzeba jednak pamiętać, że w realnej aplikacji wynik zwykle jest dużo mniej efektowny niż w katalogowym przykładzie. Właśnie tu zaczyna się praktyczna część, czyli pytanie: gdzie takie rozwiązanie naprawdę ma sens?
Gdzie w elektronice ma sens i dlaczego właśnie tam
Najbardziej cenię chłodzenie termoelektryczne tam, gdzie liczy się punktowa kontrola temperatury, a nie masowe odprowadzanie ciepła. To dlatego moduły Peltiera pojawiają się w optoelektronice, aparaturze pomiarowej, precyzyjnych czujnikach, układach laboratoryjnych i niewielkich systemach stabilizacji termicznej.
- Diody laserowe i moduły optyczne - tutaj nawet niewielka zmiana temperatury wpływa na długość fali, stabilność i żywotność źródła światła.
- Czujniki i detektory - niższa temperatura często oznacza mniejszy szum i lepszą powtarzalność pomiaru.
- Aparatura testowa i laboratoryjna - przydaje się wtedy, gdy potrzebna jest dokładna regulacja w wąskim zakresie temperatur.
- Małe obudowy i komory - rozwiązanie ma sens, gdy trzeba utrzymać temperaturę konkretnego elementu, a nie schłodzić całe pomieszczenie.
W elektronice ten element jest też używany tam, gdzie ważna jest cisza pracy i brak drgań. Nie ma sprężarki, nie ma klasycznego obiegu czynnika chłodniczego, więc w wielu zastosowaniach laboratoryjnych i przemysłowych daje to prostszy projekt mechaniczny. Jednocześnie trzeba uważać na kondensację, bo przy chłodzeniu poniżej punktu rosy wilgoć szybko staje się realnym problemem, a nie teoretycznym ryzykiem.
To prowadzi do najważniejszego pytania: kiedy taka technologia rzeczywiście wygrywa, a kiedy jest po prostu zbyt słaba lub zbyt droga w eksploatacji?
Kiedy to rozwiązanie wygrywa, a kiedy lepiej wybrać coś innego
Ja wybieram chłodzenie termoelektryczne wtedy, gdy priorytetem jest kontrola temperatury, kompaktowość i możliwość pracy zarówno w trybie chłodzenia, jak i grzania. Jeżeli jednak głównym celem jest maksymalna sprawność i obsługa dużego obciążenia cieplnego, zwykle lepiej sprawdza się klasyczne chłodzenie z wentylatorem albo system sprężarkowy.
| Kryterium | Moduł Peltiera | Radiator z wentylatorem | Układ sprężarkowy |
|---|---|---|---|
| Precyzja temperatury | Wysoka | Średnia | Wysoka, ale zwykle wolniej reaguje |
| Odwracanie trybu | Tak, zmianą polaryzacji | Nie | Zależnie od konstrukcji |
| Sprawność energetyczna | Niska do średniej | Wysoka | Wysoka przy większej skali |
| Gabaryt | Bardzo mały | Mały do średniego | Zwykle większy |
| Hałas | Bardzo niski | Zależny od wentylatora | Zależny od sprężarki |
| Najlepsze zastosowanie | Precyzyjne chłodzenie lokalne | Ogólne odprowadzanie ciepła | Duża moc chłodnicza |
W praktyce najczęstszy błąd polega na tym, że ktoś chce za pomocą jednego modułu rozwiązać problem, który wymaga całego sensownego systemu termicznego. To się zwykle nie broni. Dla wielu zastosowań kluczowa jest nie sama możliwość zejścia poniżej temperatury otoczenia, tylko to, czy układ utrzyma tę temperaturę pod obciążeniem i w rzeczywistym środowisku pracy.
Jeśli temperatura otoczenia jest wysoka, a obciążenie cieplne duże, moduł szybko traci przewagę. Jeżeli natomiast chcesz schłodzić mały obszar, masz ograniczoną przestrzeń i potrzebujesz stabilności, a nie rekordowej efektywności, wtedy ta technologia zaczyna mieć bardzo dużo sensu.
Jak dobrać moduł, radiator i zasilanie
Dobór zaczynam zawsze od pytania: ile ciepła naprawdę trzeba odebrać? Sama moc znamionowa modułu nic nie mówi, jeśli nie uwzględnisz różnicy temperatur i wydajności chłodzenia po stronie gorącej. W praktyce liczy się cały bilans cieplny, nie tylko etykieta na obudowie.
Po stronie gorącej potrzebujesz radiatora, który odprowadzi całe ciepło z układu, czyli ciepło pobrane z chłodzonego elementu plus straty własne modułu. Dla wielu zastosowań typowy wzrost temperatury radiatora wynosi około 5-15°C ponad temperaturę otoczenia. To dobry punkt odniesienia, ale nie reguła absolutna. Jeśli radiator nie wyrabia, wydajność całego układu spada bardzo szybko.
| Element do sprawdzenia | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Obciążenie cieplne | Moc w watach, nie tylko oczekiwana temperatura | Dobieraj moduł do realnego źródła ciepła, a nie do życzeniowego scenariusza |
| Strona gorąca | Opór cieplny radiatora i sposób chłodzenia | Przy większości aplikacji naturalna konwekcja nie wystarcza |
| Zasilanie | Stabilny prąd stały i zapas mocy | Źródło zasilania nie może siadać przy starcie lub zmianie obciążenia |
| Powierzchnie styku | Płaskość i docisk | Użyj pasty termicznej i zadbaj o równy nacisk na całej powierzchni |
| Wilgoć | Punkt rosy i izolacja | Przy niższych temperaturach zabezpiecz układ przed kondensacją |
Jeśli chodzi o sam radiator, to w praktyce najczęściej spotkasz trzy klasy rozwiązań. Chłodzenie naturalne jest użyteczne tylko przy małych mocach. Wymuszony przepływ powietrza daje zwykle opór cieplny w zakresie około 0,02-0,5°C/W, a chłodzenie cieczą potrafi zejść jeszcze niżej, mniej więcej do 0,01-0,1°C/W. To właśnie dlatego przy poważniejszych projektach termoelektrycznych wentylator albo obieg cieczy nie są dodatkiem, lecz obowiązkowym elementem całego układu.
Warto też pamiętać o płaskości powierzchni montażowych. Jeśli styk jest słaby, cała reszta projektu traci sens. Dobrze zrobiony docisk i cienka warstwa pasty termicznej często poprawiają wynik bardziej niż wymiana modułu na „mocniejszy” model. Z tego miejsca już tylko krok do najczęstszych błędów, które widzę przy takich konstrukcjach.
Najczęstsze błędy przy montażu i eksploatacji
W przypadku tych układów problemem rzadko jest sam moduł. Zwykle psuje się otoczenie modułu: radiator, docisk, izolacja albo zasilanie. To właśnie dlatego wiele projektów działa dobrze na stole przez kilka minut, a potem zaczyna tracić wydajność albo po prostu przestaje być stabilnych termicznie.
- Zbyt słaby radiator po stronie gorącej - układ wygląda dobrze tylko na początku, a potem temperatura rośnie szybciej, niż spada po stronie zimnej.
- Zasilanie bez zapasu prądowego - przy zmianach obciążenia pojawiają się spadki napięcia i niestabilna praca.
- Brak docisku lub nierówne powierzchnie - nawet dobry moduł traci wydajność, jeśli kontakt termiczny jest przypadkowy.
- Sztywne klejenie w układach z cyklicznymi zmianami temperatury - przy długiej eksploatacji to proszenie się o pęknięcia i awarie mechaniczne.
- Ignorowanie kondensacji - chłodzenie poniżej punktu rosy bez ochrony kończy się wilgocią, korozją albo uszkodzeniem elektroniki.
- Obciążanie strony zimnej zbyt dużą masą - moduł nie lubi naprężeń, więc duży element powinien być podparty przez cold plate, a nie wisieć bezpośrednio na nim.
Tu mam prostą zasadę: jeśli po stronie zimnej wynik jest słaby, nie zakładam od razu, że „moduł jest za słaby”. Najpierw sprawdzam, czy układ gorący odprowadza ciepło wystarczająco szybko. W większości przypadków to właśnie tam leży problem. I to prowadzi do ostatniego, bardzo praktycznego kroku: co sprawdzić przed uruchomieniem całego projektu na realnym obciążeniu?
Co sprawdzić, zanim zamienisz teorię w działający układ
Przed uruchomieniem patrzę na układ jak na całość, a nie na pojedynczy komponent. Najpierw sprawdzam, czy znam realne obciążenie cieplne i warunki otoczenia. Potem oceniam, czy radiator po stronie gorącej poradzi sobie przy najgorszym scenariuszu, a nie tylko w komfortowych warunkach testowych.
- Zmierz lub oszacuj moc cieplną źródła, które chcesz chłodzić.
- Sprawdź temperaturę otoczenia, bo to ona wyznacza punkt startowy całego układu.
- Dobierz zasilacz z zapasem prądowym i stabilnym wyjściem DC.
- Zapewnij równy docisk, dobrą powierzchnię styku i sensowną pastę termiczną.
- Zabezpiecz elektronikę przed kondensacją, jeśli planujesz zejść poniżej punktu rosy.
- Przetestuj układ przy najtrudniejszych warunkach, a nie tylko na krótkim stole laboratoryjnym.
Jeżeli mam podsumować to jednym zdaniem, powiedziałbym tak: moduł termoelektryczny jest świetnym narzędziem do precyzyjnego chłodzenia, ale tylko wtedy, gdy cały układ termiczny został zaprojektowany równie dobrze jak sam element. Gdy priorytetem jest dokładność, kompaktowy rozmiar i możliwość sterowania temperaturą w obu kierunkach, to bardzo mocna opcja. Gdy liczy się przede wszystkim wydajność energetyczna i duży zapas mocy chłodniczej, zwykle lepiej wybrać inną technologię.
