Kulomb to jednostka ładunku elektrycznego w układzie SI, ale w elektronice nie chodzi tylko o definicję z podręcznika. W praktyce patrzę na niego jako na narzędzie, które pomaga policzyć, ile ładunku przepłynęło przez obwód, ile można zgromadzić w kondensatorze i jak czytać parametry baterii czy układów ochronnych. To właśnie dlatego ta wielkość ma znaczenie zarówno w prostych obwodach, jak i w bardziej wymagających projektach zasilania.
Najważniejsze fakty, które porządkują temat ładunku elektrycznego
- Jednostka ładunku w SI ma symbol C, a z prądem łączy ją zależność 1 C = 1 A·s.
- 1 C to około 6,24 × 1018 ładunków elementarnych, więc skala jest dużo większa, niż intuicyjnie się wydaje.
- W elektronice ładunek liczę głównie przy kondensatorach, akumulatorach, impulsach prądu i ochronie ESD.
- mAh da się przeliczyć na C, ale nie jest to to samo co energia, więc do porównań trzeba uważać na napięcie.
- Najczęstszy błąd to mylenie ładunku z prądem, napięciem i pojemnością.
Jak rozumieć ładunek elektryczny bez szkolnego uproszczenia
Ładunek elektryczny opisuje zdolność cząstek i ciał do oddziaływania elektromagnetycznego. W praktyce interesuje mnie nie tyle sama abstrakcja, ile to, że ładunek może się gromadzić, przemieszczać i wywoływać skutek w obwodzie. Jeśli w układzie płynie prąd, to oznacza to po prostu, że ładunek przesuwa się w czasie, a nie że „powstaje prąd” jako osobna substancja.
Tu łatwo o skrót myślowy: prąd to tempo przepływu ładunku, a nie jego ilość. Dlatego dwa obwody mogą mieć ten sam prąd, ale bardzo różny całkowity ładunek przepompowany w dłuższym czasie. W elektronice to rozróżnienie ma znaczenie zwłaszcza przy impulsach, ładowaniu akumulatorów i pracy kondensatorów.
Najprościej: ładunek mówi „ile”, a prąd mówi „jak szybko”. Żeby przejść od definicji do liczb, trzeba zobaczyć związek z amperem i sekundą.

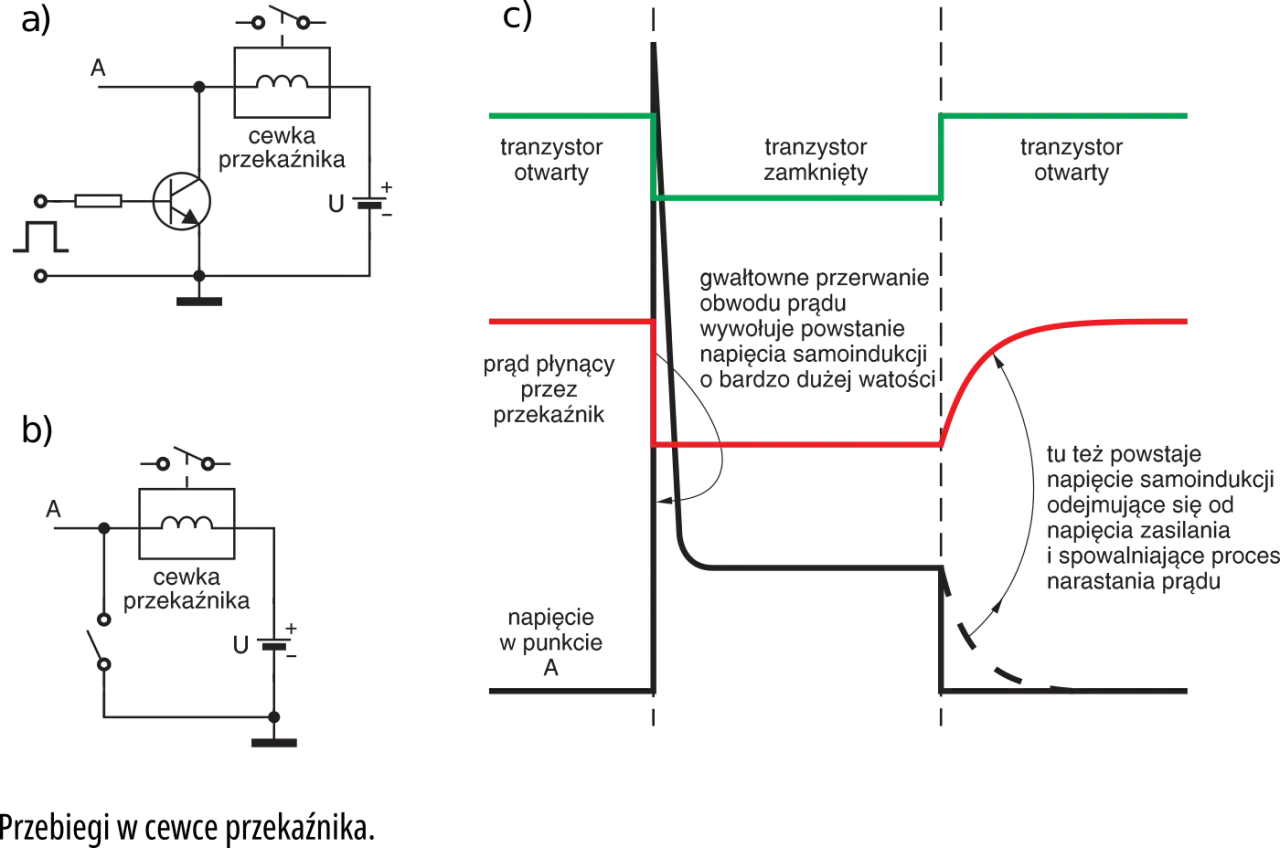

Dlaczego 1 C to 1 A·s i co z tego wynika
Definicja jest zaskakująco praktyczna: jeśli przez przekrój przewodnika przepływa prąd 1 A przez 1 s, to przenoszony jest ładunek 1 C. Z tego od razu wynika wygodny wzór Q = I × t, gdzie Q to ładunek, I to natężenie prądu, a t to czas.
Ta zależność pozwala mi szybko ocenić, ile ładunku pobrał układ. Przykład jest banalny, ale użyteczny: jeśli obwód pobiera 10 mA przez 2 minuty, to przepływa 1,2 C ładunku. Gdy prąd wynosi 2 A i trwa 15 s, wynik to 30 C. Widać od razu, że sama wartość prądu nie mówi jeszcze wszystkiego, dopóki nie znamy czasu.
Gdy prąd się zmienia, w technicznym zapisie liczy się całka z prądu po czasie, czyli sumowanie ładunku w bardzo małych odcinkach. Do większości obliczeń warsztatowych wystarczy jednak prosty model liniowy, bo daje szybki i wystarczająco dobry wynik.
W ujęciu atomowym 1 C to bardzo dużo: to około 6,24 × 1018 ładunków elementarnych. Pojedynczy elektron niesie ładunek równy 1,602176634 × 10-19 C, co dobrze pokazuje, dlaczego w makroskali operujemy całymi jednostkami, a nie pojedynczymi elektronami.
Skoro ten przelicznik jest tak prosty, naturalnym kolejnym krokiem jest policzenie, jak przekłada się on na codzienne obliczenia w elektronice.
Jak przeliczać ładunek w praktyce
Najczęściej korzystam z dwóch dróg: albo liczę ładunek z prądu i czasu, albo przeliczam pojemność baterii czy akumulatora na C. Obie metody są przydatne, ale każda odpowiada na trochę inne pytanie.
Z prądu i czasu
Jeśli znam prąd, wystarczy pomnożyć go przez czas. To szczególnie wygodne przy testach laboratoryjnych, sprawdzaniu poboru układów i analizie impulsów. Dla przykładu: urządzenie pobierające 250 mA przez 8 minut zużyje 120 C ładunku. Taki rachunek pomaga od razu porównać dwa scenariusze pracy bez zgadywania.
Z pojemności baterii i akumulatorów
W praktyce użytkowej częściej spotykam mAh niż C, bo producenci baterii podają pojemność w wygodniejszej formie. Przeliczenie jest proste: 1 Ah = 3600 C, więc 1 mAh = 3,6 C. Z tego wynika, że bateria 3000 mAh odpowiada 10 800 C, a 5000 mAh to 18 000 C.
Żeby nie tracić czasu na pamięciowe rachunki, poniżej zestawiam najczęstsze przeliczenia w jednej tabeli.
| Oznaczenie | Wartość w C | Gdzie spotkasz je najczęściej |
|---|---|---|
| mC | 10-3 C | Małe ładunki w obwodach impulsowych |
| µC | 10-6 C | Elektrostatyka, precyzyjne pomiary |
| C | 1 C | Definicja SI i obliczenia prądowe |
| Ah | 3600 C | Akumulatory i magazynowanie energii |
| mAh | 3,6 C | Baterie w elektronice użytkowej |
Ważna uwaga: mAh mówi o ładunku, a nie o energii. Dwie baterie o tej samej pojemności mAh mogą dawać zupełnie inny czas pracy, jeśli pracują przy innym napięciu. Właśnie dlatego przy porównywaniu źródeł zasilania patrzę też na Wh, czyli watogodziny.
Gdy liczby są już uporządkowane, łatwiej zobaczyć, gdzie ta jednostka pojawia się w realnych układach elektronicznych.
Gdzie ładunek ma znaczenie w codziennej elektronice
Najbardziej oczywiste przykłady to kondensatory, akumulatory i ochrona przed ESD. Każdy z tych obszarów wykorzystuje ładunek trochę inaczej, ale w każdym chodzi o to samo: ile ładunku jest dostępne, jak szybko się przemieszcza i jak bezpiecznie nim zarządzić.
Kondensatory
Kondensator magazynuje ładunek i oddaje go wtedy, gdy obwód tego potrzebuje. W praktyce oznacza to wygładzanie tętnień zasilania, krótkie podtrzymanie napięcia i filtrowanie zakłóceń. Im większa pojemność i wyższe napięcie pracy, tym więcej ładunku można zgromadzić, ale nie zawsze przekłada się to liniowo na lepszy efekt w całym układzie. Zależy też od rezystancji, częstotliwości i jakości elementu. Na przykład kondensator 470 µF przy 12 V gromadzi około 0,00564 C, co wygląda skromnie, ale w odpowiednim układzie potrafi zrobić realną różnicę.

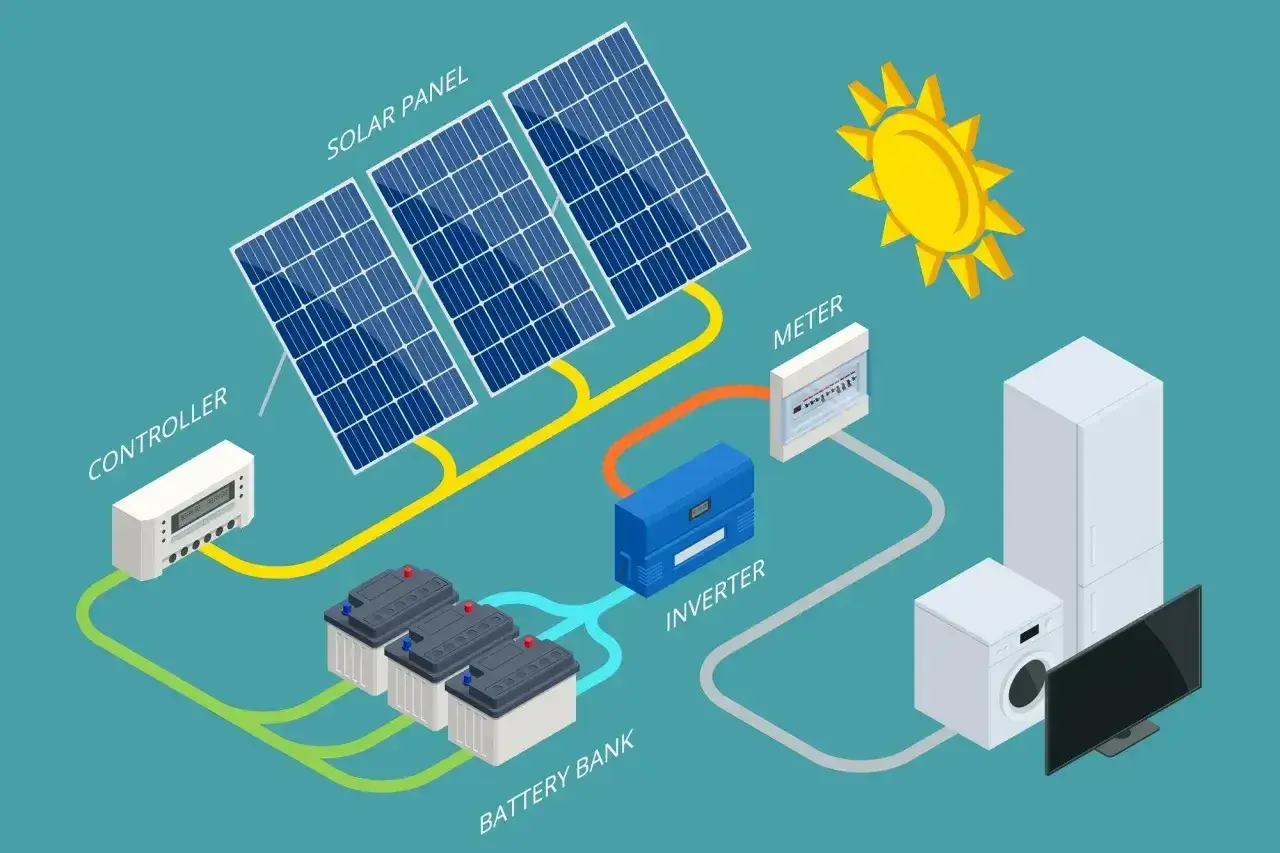

Akumulatory i baterie
W bateriach ładunek przekłada się na czas pracy, ale nie w sposób idealny. Na wynik wpływają temperatura, prąd rozładowania, wiek ogniwa i elektronika zabezpieczająca. To dlatego katalogowe 5000 mAh nie zawsze oznacza dokładnie taki sam czas działania w dwóch różnych urządzeniach. Dla projektanta ważna jest nie tylko pojemność, lecz także to, jak ten ładunek jest dostępny w czasie. Telefon z baterią 5000 mAh ma w przybliżeniu 18 000 C ładunku, ale o czasie pracy nadal decyduje napięcie i sprawność całego układu.
Przeczytaj również: Jak działa 2 prawo Kirchhoffa? Rozwiąż obwody krok po kroku
ESD i ładunki statyczne
W ochronie przed wyładowaniami elektrostatycznymi sama liczba ładunku nie wystarcza do oceny ryzyka. Liczy się też napięcie, czas narastania impulsu i droga, jaką ładunek znajdzie przy rozładowaniu. To dlatego układy CMOS czy delikatne wejścia analogowe mogą uszkodzić się nawet przy zdarzeniu, które z zewnątrz wygląda niegroźnie. W praktyce ESD traktuję jako problem zarówno ładunku, jak i energii impulsu.
Te przykłady pokazują, że jednostka ładunku nie jest teorią „na marginesie”. Następny krok to rozdzielenie pojęć, które najczęściej się ze sobą myli.
Czego nie mylić z ładunkiem
W elektronice najwięcej błędów bierze się z mieszania czterech wielkości: ładunku, prądu, napięcia i energii. Każda z nich odpowiada na inne pytanie, więc gdy ktoś je wrzuca do jednego worka, szybko pojawia się chaos w obliczeniach.
| Wielkość | Symbol | Jednostka | Co opisuje | Najczęstsza pomyłka |
|---|---|---|---|---|
| Ładunek | Q | C | Ilość zgromadzonego lub przepływającego ładunku | Mylenie z prądem |
| Prąd | I | A | Szybkość przepływu ładunku | Traktowanie jak pojemność |
| Napięcie | U | V | Różnicę potencjałów między punktami | Mylenie z ilością energii |
| Energia | E, W | J, Wh | Ile pracy może wykonać układ | Używanie mAh zamiast Wh |
W praktyce największym skrótem myślowym jest zdanie „większe mAh znaczy więcej energii”. To nie zawsze prawda, bo bez napięcia nie da się uczciwie porównać dwóch źródeł zasilania. Podobnie nie warto mówić, że „duży prąd oznacza duży ładunek” bez uwzględnienia czasu, bo to właśnie czas decyduje o końcowym wyniku.
Kiedy te pojęcia są już uporządkowane, łatwiej przejść do decyzji projektowych, czyli tego, co naprawdę robi różnicę w praktyce.
Co warto zapamiętać przy projektowaniu zasilania i zabezpieczeń
Jeśli projektuję układ, nie patrzę na ładunek w oderwaniu od reszty parametrów. Interesuje mnie jednocześnie prąd szczytowy, czas trwania impulsu, pojemność elementów i warunki pracy. Sam ładunek mówi mi, ile można przepchnąć, ale nie mówi jeszcze, czy element to zniesie bez przegrzania albo bez zakłóceń.
- Do obliczeń zasilania używaj ładunku razem z prądem i czasem, a nie zamiast nich.
- Przy bateriach patrz na Wh, jeśli chcesz porównać realną energię, a nie tylko nominalną pojemność.
- Przy kondensatorach sprawdzaj pojemność, napięcie pracy i dopuszczalny prąd tętnień.
- Przy ESD myśl o ładunku, napięciu i czasie narastania impulsu jako o jednym problemie, nie o trzech osobnych.
- Przy pomiarach pamiętaj, że dokładność zależy od aparatury i warunków, więc wynik trzeba interpretować ostrożnie.
W skrócie: ładunek jest jedną z tych wielkości, które wyglądają prosto, ale dopiero w połączeniu z prądem, napięciem i energią dają pełny obraz układu. Jeśli trzymasz się tego rozróżnienia, dużo łatwiej czytasz noty katalogowe, liczysz czas pracy i unikasz kosztownych błędów projektowych.
