Dioda półprzewodnikowa to jeden z tych elementów, które wyglądają niepozornie, a decydują o poprawnej pracy całego układu. W tym artykule wyjaśniam, jak działa, dlaczego przepuszcza prąd tylko w jedną stronę, czym różnią się najważniejsze odmiany oraz na co patrzeć przy doborze i pomiarze. Dorzucam też praktyczne wskazówki, które pomagają uniknąć typowych błędów w zasilaniu, zabezpieczeniach i prostych układach elektronicznych.
Najważniejsze informacje w skrócie
- Dioda przewodzi w kierunku przewodzenia, a w kierunku zaporowym ma blokować przepływ prądu, choć zawsze występuje niewielki prąd upływu.
- W krzemowych elementach spadek napięcia w przewodzeniu wynosi zwykle około 0,6-0,7 V, a w Schottky’ego mniej, najczęściej 0,2-0,4 V.
- Przy wyborze liczą się nie tylko napięcie i prąd, ale też czas przełączania, pojemność złącza i temperatura pracy.
- Inny typ sprawdza się w prostowaniu zasilania, inny w ochronie przed przepięciem, a jeszcze inny w LED-ach czy detekcji światła.
- Pomiar multimetrem w układzie bywa mylący, więc czasem trzeba odłączyć jedną końcówkę elementu, żeby dostać wiarygodny wynik.
Jak działa element jednokierunkowy w praktyce
Najprościej mówiąc, dioda jest elementem, który ma ułatwiać przepływ prądu w jednym kierunku i utrudniać go w drugim. W obwodach oznacza to bardzo konkretne zadanie: prostowanie napięcia, zabezpieczenie przed odwrotną polaryzacją, tłumienie przepięć albo sterowanie światłem w LED-ach.
W praktyce zawsze patrzę na dwie elektrody: anodę i katodę. Gdy anoda ma wyższy potencjał niż katoda, element jest spolaryzowany w kierunku przewodzenia i zaczyna płynąć prąd. Gdy sytuacja jest odwrotna, dioda przechodzi w kierunek zaporowy i w idealnym modelu blokuje przepływ niemal całkowicie.
To właśnie ta pozorna prostota sprawia, że dioda jest tak ważna. W rzeczywistym układzie nie chodzi jednak wyłącznie o to, czy „przewodzi”, ale o to, jak szybko, przy jakim spadku napięcia i w jakich warunkach termicznych to robi. Z tego powodu sama definicja to za mało, więc warto zejść poziom niżej i zobaczyć, co dzieje się w złączu.
Jak złącze p-n decyduje o kierunku przewodzenia
Sercem większości diod jest złącze p-n, czyli styk dwóch obszarów półprzewodnika o różnym typie domieszkowania. W obszarze typu p dominują nośniki dodatnie, czyli dziury, a w obszarze typu n dominują elektrony. Na granicy tych obszarów powstaje warstwa zubożona, zwana też warstwą zaporową, która działa jak bariera dla ruchu ładunków.
Gdy diodę spolaryzuje się w kierunku przewodzenia, bariera potencjału maleje. Nośniki większościowe mogą wtedy łatwiej przechodzić przez złącze, a prąd rośnie bardzo szybko wraz z napięciem. Dla krzemowych diod prostowniczych praktyczny próg przewodzenia najczęściej zaczyna się w okolicy 0,6-0,7 V, ale to nie jest sztywna granica, tylko punkt, w którym prąd staje się użyteczny dla układu.
W kierunku zaporowym bariera rośnie, więc przepływ prądu zostaje mocno ograniczony. Zostaje tylko niewielki prąd upływu, który w wielu zastosowaniach jest pomijalny, ale w precyzyjnych układach albo w wysokiej temperaturze potrafi mieć znaczenie. Jeśli napięcie wsteczne rośnie zbyt mocno, może dojść do przebicia. W diodach Zenera to zjawisko wykorzystuje się celowo, a w zwykłych prostowniczych trzeba go unikać.
Warto znać jeszcze jeden termin: warstwa zubożona to obszar przy złączu, w którym jest mało swobodnych nośników ładunku. Od jej szerokości zależy pojemność złącza, szybkość przełączania i odporność na pewne rodzaje zakłóceń. To prowadzi bezpośrednio do pytania, które w praktyce jest ważniejsze niż sama teoria: co sprawdzać w katalogu przed wyborem elementu?
Na które parametry patrzę przed wyborem elementu
Przy doborze diody nie zaczynam od nazwy handlowej, tylko od parametrów. W prostych układach wystarczy kilka liczb, ale właśnie one decydują o tym, czy element będzie pracował chłodno i stabilnie, czy po kilku minutach zacznie się grzać, spowalniać albo uszkadzać.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| VF | Spadek napięcia w kierunku przewodzenia | Wpływa na straty mocy i dostępne napięcie w układzie |
| VRRM | Maksymalne powtarzalne napięcie wsteczne | Chroni przed przebiciem przy normalnej pracy i przepięciach |
| IF(AV) | Średni prąd przewodzenia | Określa, ile prądu dioda może przenosić bez przegrzania |
| IFSM | Prąd udarowy | Pokazuje, czy element zniesie krótki impuls przeciążenia |
| trr | Czas odwrotnego odzyskiwania | Kluczowy w szybkich prostownikach i układach impulsowych |
| Cj | Pojemność złącza | Ważna przy sygnałach wysokiej częstotliwości i w RF |
| Tj max | Maksymalna temperatura złącza | Pokazuje, ile zapasu termicznego ma element |
Ja w praktyce patrzę na te dane według zastosowania. W zasilaniu najpierw sprawdzam napięcie wsteczne i prąd średni, bo to one najczęściej decydują o trwałości. W układach impulsowych i szybkich sterownikach ważniejsze stają się czas przełączania i pojemność złącza. W obwodach mocy zostawiam zwykle 20-30% zapasu na napięcie i prąd, bo katalogowe maksimum nie jest celem pracy, tylko granicą bezpieczeństwa.
To właśnie dlatego dwie diody o podobnym rozmiarze mogą zachowywać się zupełnie inaczej. Z tego miejsca naturalnie przechodzę do praktyki, czyli do najczęściej spotykanych typów i ich realnych zastosowań.
Jakie typy diod spotyka się najczęściej
W elektronice „dioda” nie oznacza jednego konkretnego elementu. Pod tą nazwą kryje się kilka rodzin, które różnią się budową i zachowaniem. Dobrze dobrany typ potrafi poprawić sprawność, uprościć układ albo uratować wejście sterownika przed uszkodzeniem.
| Typ | Do czego służy | Mocne strony | Ograniczenia |
|---|---|---|---|
| Prostownicza | Prostowanie napięcia AC na DC | Tania, prosta, wytrzymała | Ma większy spadek napięcia i zwykle jest wolniejsza od Schottky’ego |
| Schottky’ego | Prostowanie i ochrona przed spadkiem napięcia | Bardzo niski spadek VF i szybkie przełączanie | Zwykle niższe napięcie wsteczne i większy prąd upływu |
| Zenera | Stabilizacja i ograniczanie napięcia | Pracuje celowo w przebiciu wstecznym | Wymaga poprawnego doboru rezystora i mocy strat |
| LED | Emisja światła | Wysoka sprawność, szerokie zastosowanie | Wymaga ograniczenia prądu i kontroli temperatury |
| Fotodioda | Detekcja światła | Szybka odpowiedź, dobra do czujników | Najlepiej działa w układzie zaprojektowanym pod pomiar światła |
| TVS | Ochrona przed przepięciami | Bardzo szybka reakcja na impulsy | Nie zastępuje bezpiecznika ani stabilizatora |
Największy błąd, jaki widzę, to traktowanie wszystkich diod jak zamienników o podobnym zachowaniu. LED to nie prostownik, Zenera to nie zwykła dioda do wstawienia „byle była”, a Schottky’ego nie wybiera się tylko dlatego, że jest „lepsza”. Każdy typ rozwiązuje inny problem, więc następny krok to odczytanie go w praktycznym kontekście układu.
Gdzie ten element naprawdę robi różnicę w układach

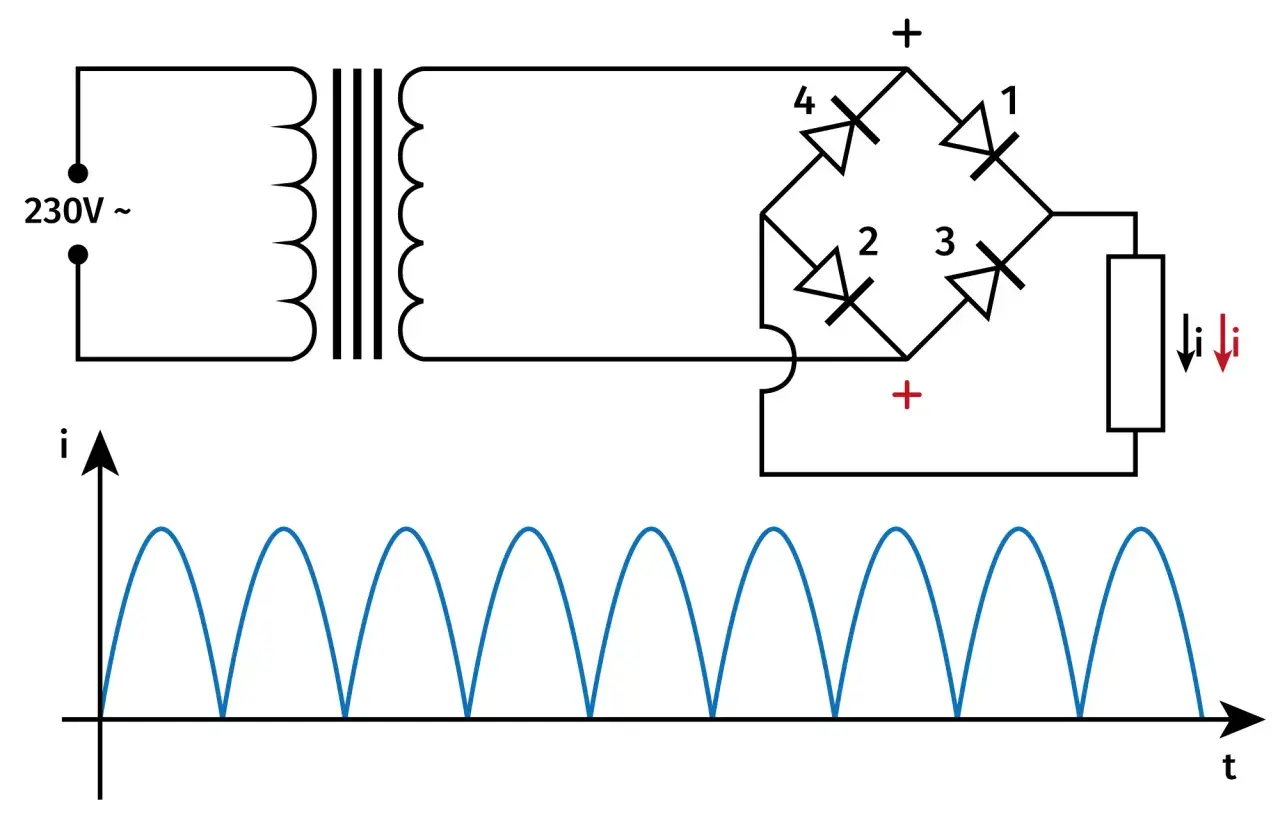

W zasilaczach dioda najczęściej odpowiada za prostowanie napięcia z transformatora albo za blokowanie przepływu prądu w odwrotną stronę. Tam liczy się sprawność, dopuszczalny prąd i spadek napięcia, bo każdy dodatkowy wolt tracony na elemencie zamienia się w ciepło. Przy większych mocach to już nie jest detal, tylko realny problem termiczny.
W ochronie przed odwrotną polaryzacją często stosuje się diody Schottky’ego albo układy z diodami TVS. Pierwsze pomagają ograniczyć spadek napięcia, drugie są projektowane pod krótkie, ale groźne przepięcia. Tu widać dobrze różnicę między „ochroną przed błędem użytkownika” a „ochroną przed impulsem z sieci lub indukcyjności”.
W LED-ach dioda świecąca nie jest źródłem napięcia, tylko elementem prądowym. Ja zawsze przypominam sobie jedną zasadę: LED nie zasila się napięciem, tylko prądem. Bez rezystora albo drivera prąd rośnie za bardzo, temperatura skacze i element szybko traci żywotność. To samo dotyczy większości diod sygnalizacyjnych, szczególnie w zamkniętych obudowach.
W automatyce i czujnikach fotodiody oraz szybkie diody sygnałowe pracują trochę inaczej niż klasyczne prostowniki. Tu ważne stają się pojemność złącza i czas przełączania, bo sygnał może mieć częstotliwość, przy której „wolny” element zacznie zniekształcać pomiar. Dlatego w praktyce zawsze pytam nie tylko „czy dioda działa”, ale „w jakim układzie ma działać”. Z tego wynika kolejny krok: szybka diagnostyka miernikiem.
Jak sprawdzić diodę multimetrem bez fałszywych wniosków
Najprostszy test robię w trybie pomiaru diody na multimetrze. Czerwony przewód przykładam do anody, czarny do katody i obserwuję spadek napięcia. Dla zwykłej diody krzemowej wynik w okolicy 0,55-0,75 V jest najczęściej normalny. Dla Schottky’ego odczyt bywa wyraźnie niższy, często w zakresie 0,15-0,35 V. LED może zaś zaświecić słabo już podczas samego testu.
- Sprawdzam element poza układem, jeśli to możliwe.
- W kierunku przewodzenia notuję odczyt, a w przeciwnym sprawdzam, czy miernik pokazuje brak przewodzenia lub bardzo wysoką rezystancję.
- Jeśli wynik jest dziwny, odlutowuję jedną nóżkę, bo równoległe ścieżki na płytce potrafią zafałszować pomiar.
- Porównuję odczyt z typem diody, bo LED, Zenera i Schottky’ego nie zachowują się identycznie.
W praktyce szukam trzech scenariuszy. Jeśli dioda przewodzi w obie strony prawie jak zwarcie, element jest najpewniej uszkodzony. Jeśli w żadną stronę nie pokazuje przewodzenia, może być przerwany albo mierzony w złym układzie. Jeśli wynik mocno pływa tylko na płytce, winna bywa sama topologia obwodu, a nie dioda. To oszczędza czas, bo nie wymienia się od razu elementu, który wcale nie musi być winny.
Ten test działa dobrze, ale tylko wtedy, gdy nie pomyli się go z oceną wszystkich parametrów. Sam multimetr nie pokaże czasu odwrotnego odzyskiwania, pojemności złącza ani tego, jak element zachowa się przy dużym prądzie. I właśnie dlatego najczęstsze błędy zaczynają się tam, gdzie kończy się prosty pomiar.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów widzę wtedy, gdy ktoś wybiera diodę wyłącznie po obudowie albo po samym napięciu przewodzenia. To za mało. W układach zasilania i sterowania liczy się też zapas napięciowy, prąd udarowy, temperatura otoczenia i sposób odprowadzania ciepła z płytki.
- Dobór tylko po VF - niski spadek napięcia jest korzystny, ale nie zastąpi odpowiedniego napięcia wstecznego i dopuszczalnego prądu.
- Ignorowanie temperatury - dioda, która działa poprawnie na stole, może przegrzewać się w zamkniętej obudowie bez wentylacji.
- Stosowanie zbyt wolnego elementu - klasyczny prostownik w szybkim układzie impulsowym potrafi generować straty i zakłócenia.
- Brak rezystora przy LED - to jeden z najkrótszych sposobów na przedwczesne uszkodzenie diody.
- Pomijanie pojemności złącza - w torach sygnałowych i RF zbyt duża pojemność psuje działanie obwodu.
- Montowanie „na odwrót” - błąd banalny, ale nadal bardzo częsty przy serwisie i prototypowaniu.
W takich sytuacjach nie wystarczy wiedzieć, co pokazuje miernik. Trzeba jeszcze rozumieć, jak dioda zachowuje się pod obciążeniem, w temperaturze i w konkretnym układzie. To właśnie tam teoria zamienia się w praktykę, a z pozoru mały detal decyduje o niezawodności całego urządzenia.
Co warto zapamiętać przy pracy z diodami
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby ona tak: nie wybieraj diody tylko „po nazwie”, tylko po warunkach pracy. W prostym układzie może wystarczyć zwykły prostownik, ale w szybszym torze, z wyższą temperaturą albo w ochronie wejścia lepszy będzie inny typ, czasem dużo bardziej wyspecjalizowany.
Najwięcej daje połączenie trzech rzeczy: poprawnego doboru parametrów, sensownego zapasu oraz sprawdzenia, jak element zachowuje się po zamontowaniu na konkretnej płytce. Tę kolejność stosuję zarówno przy projektowaniu, jak i przy serwisie, bo właśnie ona najczęściej ogranicza liczbę powrotów i niepotrzebnych wymian.
W dobrze zaprojektowanym układzie dioda nie jest tylko „małym elementem od prostowania”. To świadomy wybór techniczny, który wpływa na sprawność, bezpieczeństwo i trwałość całego rozwiązania. I właśnie dlatego warto patrzeć na nią szerzej niż przez pryzmat jednego symbolu na schemacie.
