Dioda Schottky łączy niski spadek napięcia z bardzo szybkim przełączaniem, dlatego często trafia do zasilaczy impulsowych, zabezpieczeń polaryzacji i układów prostowania o niskich stratach. W praktyce nie jest to jednak „lepsza zwykła dioda” w każdej sytuacji, bo za mniejsze straty płaci się wyższym prądem wstecznym i większą wrażliwością na temperaturę. Poniżej wyjaśniam, jak działa ten element, kiedy rzeczywiście pomaga i na co patrzeć przed wyborem konkretnego modelu.
Najważniejsze rzeczy o tym elemencie w skrócie
- Największą zaletą jest niski spadek napięcia, zwykle wyraźnie mniejszy niż w klasycznej diodzie krzemowej.
- Drugą korzyścią jest bardzo szybkie przełączanie, bo w złączu nie ma klasycznego magazynowania ładunku jak w diodach PN.
- Najważniejsze ograniczenia to większy prąd wsteczny i silna zależność parametrów od temperatury.
- W wielu krzemowych konstrukcjach praktyczny zakres napięcia wstecznego kończy się zwykle w okolicach 20-100 V; przy wyższych napięciach trzeba rozważyć inną technologię.
- Przed zakupem sprawdza się przede wszystkim VRRM, IF, IFSM, IR, temperaturę pracy i obudowę z odprowadzaniem ciepła.
- Jeśli priorytetem są minimalne straty w torze zasilania, czasem lepszy będzie układ z MOSFET-em i kontrolerem idealnej diody.

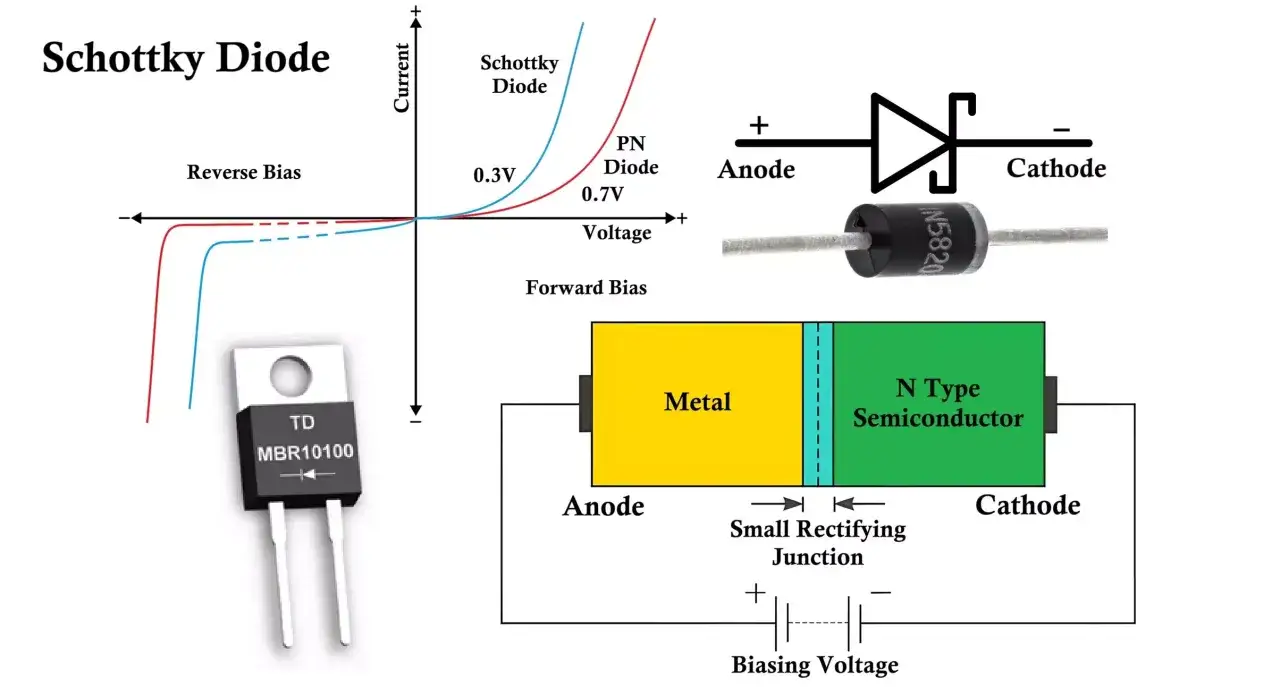

Jak działa bariera Schottky'ego i skąd bierze się niski spadek napięcia
W tej konstrukcji styk tworzy metal i półprzewodnik, a nie klasyczne złącze p-n. To oznacza, że prąd płynie głównie dzięki nośnikom większościowym, więc nie trzeba najpierw „opróżniać” obszaru z magazynowanego ładunku. Efekt jest prosty: przełączanie jest bardzo szybkie, a spadek napięcia w kierunku przewodzenia bywa zauważalnie niższy niż w typowej diodzie prostowniczej.
W praktyce małe elementy sygnałowe potrafią pracować przy spadkach rzędu 0,2-0,3 V, a większe prostowniki mocy często mieszczą się w okolicach 0,3-0,6 V przy prądach roboczych. To wciąż nie jest „prawie zero” i nie powinno się mylić Schottky'ego z idealnym diodowym przełącznikiem. Ja patrzę na to bardziej uczciwie: to narzędzie do redukcji strat, a nie magiczne obejście praw fizyki.
Ta sama fizyka niesie jednak koszt uboczny. Niższa bariera oznacza zwykle większy prąd upływu w kierunku zaporowym, a ten rośnie wraz z temperaturą. Właśnie dlatego producent może podać świetne Vf w katalogu, a jednocześnie ostrzegać, że przy gorącej obudowie parametry wsteczne przestają być tak niewinne. To prowadzi prosto do pytania, co taki element realnie daje w układzie, a gdzie zaczyna przeszkadzać.
Co daje w układzie, a gdzie pojawiają się kompromisy
Największa korzyść jest bardzo konkretna: jeśli w torze płynie 2 A, różnica między diodą z 0,9 V spadku a elementem z 0,5 V to około 0,8 W mniej strat na jednym tylko elemencie. Przy 5 A taka różnica może urosnąć do kilku watów, czyli już do poziomu, który wpływa na temperaturę płytki, sprawność całego zasilacza i wielkość radiatora. To właśnie dlatego ten typ diody tak dobrze sprawdza się w układach, w których liczy się każdy setny wolta.
| Cecha | Korzyść | Ograniczenie |
|---|---|---|
| Niski spadek napięcia | Mniejsze straty i lepsza sprawność | Parametr zależy od prądu i temperatury |
| Bardzo szybkie przełączanie | Mniej strat przełączania i mniej zakłóceń | Nie rozwiązuje problemów wynikających z pojemności złącza |
| Wyższy prąd wsteczny | W niektórych układach akceptowalny kompromis | Może zwiększać pobór w standby i grzanie |
| Ograniczone napięcie wsteczne | Dobre do niskich i średnich napięć | W wielu wersjach krzemowych nie ma dużego zapasu napięciowego |
Największy problem pojawia się wtedy, gdy ktoś patrzy tylko na tabelkę z Vf i ignoruje temperaturę pracy. W jednej z not katalogowych prostownika 100 V / 5,5 A prąd wsteczny rośnie do 4 mA przy 125°C, a to już potrafi zmienić bilans strat i bezpieczeństwo termiczne. Dlatego przy projektowaniu zawsze sprawdzam nie jeden parametr, lecz cały zestaw danych, bo dopiero razem pokazują one prawdziwe zachowanie elementu.
Jeśli układ ma pracować blisko granicy temperatury albo w stanie czuwania, ten kompromis robi się ważniejszy niż sam niski spadek napięcia. Właśnie dlatego warto od razu przejść do praktycznych zastosowań, gdzie korzyści są najbardziej odczuwalne.
Najczęstsze zastosowania w elektronice zasilającej
W zasilaczach impulsowych ten typ diody trafia zwykle na wyjście przetwornicy, gdzie pomaga ograniczyć straty prostowania i poprawić sprawność całego toru. To samo dotyczy prostych układów bateryjnych, gdzie mały spadek napięcia pozwala dłużej wykorzystać dostępny zapas energii. W obu przypadkach ważne jest jedno: jeśli prąd lub temperatura rosną, zysk energetyczny trzeba przeliczyć ponownie, zamiast zakładać stałą wartość z katalogu.
| Zastosowanie | Dlaczego się sprawdza | Na co uważać |
|---|---|---|
| Wyjście przetwornicy DC/DC | Niski spadek napięcia zmniejsza straty przewodzenia | Sprawdź napięcie wsteczne i temperaturę złącza |
| Zabezpieczenie przed odwrotną polaryzacją | Mała strata napięcia daje większy margines zasilania | Prąd upływu może nie być obojętny w układach bateryjnych |
| Dioda swobodnego biegu przy cewkach i silnikach | Szybka reakcja ogranicza straty przełączania | Przy większych energiach indukcyjnych może być potrzebny dodatkowy ogranicznik przepięć |
| Układy OR-ing dla kilku źródeł zasilania | Prosty sposób łączenia źródeł z mniejszym spadkiem niż w diodzie PN | Przy bardzo niskim napięciu lepszy bywa MOSFET z kontrolerem idealnej diody |
| Ochrona w torach wysokoczęstotliwościowych | Niska pojemność i szybkie przełączanie pomagają ograniczyć problemy z dynamiką sygnału | Nie każda obudowa i nie każda konstrukcja nadaje się do bardzo szybkich zboczy |
W tych zastosowaniach najważniejsze jest to, że ten element nie tylko „prostuje”, ale też obniża koszty cieplne całego projektu. Gdy układ jest prosty, wybór bywa oczywisty, ale przy większych wymaganiach zaczyna się pytanie, jak dobrać konkretny model bez przestrzelenia parametrów.
Jak dobrać element do projektu bez zgadywania
Ja zawsze zaczynam od napięcia wstecznego, bo to ono najczęściej zabija dobry pozornie wybór. VRRM powinno być wyższe od maksymalnego napięcia w układzie z zapasem na przepięcia, a nie tylko na wartość „nominalną” z opisu zasilania. Dla prostych aplikacji sensowny jest zapas rzędu 20-30 procent, ale przy cewkach, długich przewodach i przetwornicach impulsowych trzeba myśleć szerzej.
- Sprawdź VRRM względem rzeczywistych przepięć, nie tylko napięcia roboczego.
- Porównaj IF i IFSM z prądem ciągłym oraz rozruchem, zwłaszcza gdy ładujesz duże kondensatory.
- Odczytaj VF przy swoim prądzie, bo katalogowe 0,4 V przy 1 A nie mówi dużo, jeśli w układzie płynie 4 A.
- Sprawdź IR w wysokiej temperaturze, szczególnie w układach bateryjnych i standby.
- Zwróć uwagę na obudowę i rezystancję termiczną, bo bez dobrego odprowadzania ciepła nawet dobry parametr elektryczny nie uratuje projektu.
- Jeśli pracujesz powyżej około 100 kHz, uwzględnij pojemność złącza i zachowanie przy szybkich zboczach.
W praktyce szukam elementu, który przy realnej temperaturze obudowy nadal ma rozsądne Vf i nie zamienia się w źródło strat wstecznych. To ważniejsze niż „najniższy spadek napięcia” wyciągnięty z pierwszej strony katalogu, bo parametry podawane są zwykle dla ściśle określonego prądu i warunków chłodzenia. Jeżeli dobór ma być naprawdę bezpieczny, trzeba jeszcze porównać go z alternatywami.
Schottky, zwykły prostownik czy idealny MOSFET
Najprościej patrzeć na to jak na wybór między prostotą, stratami i złożonością sterowania. Klasyczna dioda krzemowa jest tania i odporna napięciowo, ale płaci się za to większym spadkiem napięcia. Rozwiązanie z MOSFET-em i kontrolerem idealnej diody ma z kolei najniższe straty, lecz wymaga więcej miejsca, dodatkowego układu i staranniejszego projektu.
| Rozwiązanie | Największa zaleta | Największy minus | Kiedy ma sens |
|---|---|---|---|
| Zwykła dioda PN | Prostota i dobre napięcie wsteczne | Wyższy spadek napięcia i większe straty | Gdy koszt i odporność są ważniejsze niż każda setna wolta |
| Schottky | Niski spadek napięcia i szybkie przełączanie | Większy prąd wsteczny i ograniczone napięcie wsteczne | W zasilaczach niskiego i średniego napięcia, ochronie polaryzacji i prostowaniu o małych stratach |
| MOSFET z kontrolerem idealnej diody | Bardzo małe straty przy dużych prądach | Większa złożoność i koszt projektu | Gdy napięcie jest niskie, a każdy ułamek wolta ma znaczenie |

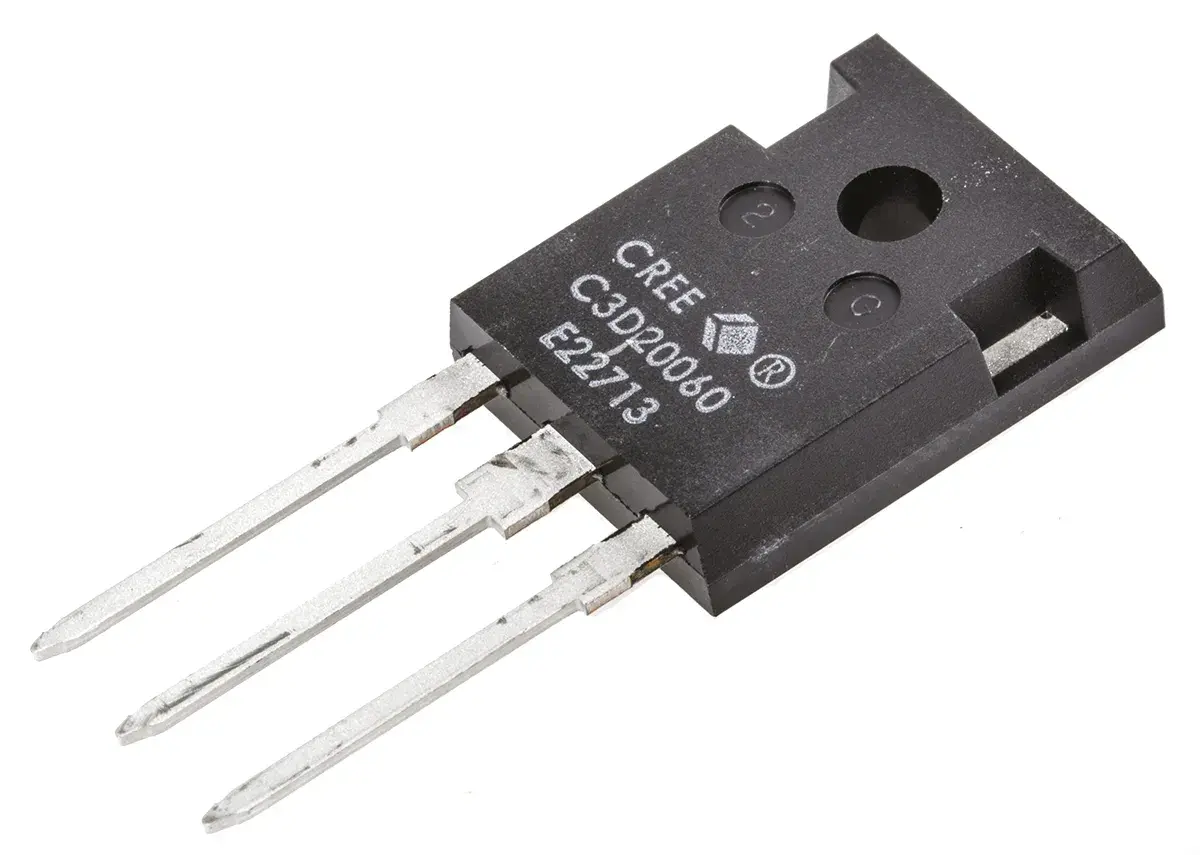

Przy wyższych napięciach pojawiają się też wersje SiC, które zachowują zalety szybkiego przełączania i pracują przy znacznie wyższych napięciach blokowania. To jednak już inna klasa elementów niż typowe małonapięciowe prostowniki stosowane w elektronice użytkowej, więc nie traktowałbym ich jako bezpośredniej zamiany bez sprawdzenia całej aplikacji. Gdy zestawisz te opcje obok siebie, łatwiej zobaczyć, że najlepszy wybór zależy nie od hasła marketingowego, tylko od warunków pracy.
Co sprawdzić jeszcze przed uruchomieniem układu
Na końcu zostają rzeczy, które często wychodzą dopiero po pierwszym uruchomieniu. Najczęstszy błąd to założenie, że skoro spadek napięcia jest niski, to temat ciepła jest załatwiony. Nie jest. Jeśli dioda pracuje przy wysokim prądzie, w gorącej obudowie albo w stanie czuwania przez wiele godzin, trzeba policzyć zarówno straty przewodzenia, jak i prąd upływu.
- Zweryfikuj temperaturę złącza w najgorszym możliwym scenariuszu, nie tylko przy komfortowych warunkach laboratoryjnych.
- Sprawdź, czy radiator, miedź na PCB lub przelotki termiczne rzeczywiście odprowadzają ciepło.
- Nie porównuj modeli wyłącznie po jednym parametrze Vf, bo dwa pozornie podobne elementy mogą zachowywać się inaczej przy 85°C i 125°C.
- W układach bateryjnych oceniaj też pobór w trybie czuwania, bo prąd wsteczny potrafi zjeść część zysku ze sprawności.
- Jeśli w torze są przepięcia lub długie przewody, zostaw zapas na transjenty albo dołóż dodatkową ochronę.
Jeżeli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: ten element jest świetny tam, gdzie trzeba zmniejszyć spadek napięcia i ograniczyć straty przełączania, ale wymaga uczciwego sprawdzenia temperatury, napięcia wstecznego i prądu upływu. W dobrze dobranym układzie daje realny zysk, w źle dobranym tylko maskuje problem na pierwszym pomiarze. Dlatego przy wyborze patrzę na katalog szerzej niż na samą wartość VF.
