Kondensator wygląda niepozornie, ale jego konstrukcja decyduje o tym, czy w układzie zadziała jako filtr, element czasowy, magazyn ładunku czy szybki bufor energii. Sama budowa kondensatora przesądza o tym, czy element nada się do zasilacza, toru sygnałowego czy układu impulsowego. W tym tekście rozkładam na części jego wnętrze: od elektrod i dielektryka po obudowę, polaryzację oraz parametry, które naprawdę mają znaczenie przy doborze.
Kluczowe informacje o konstrukcji kondensatora
- Elektrody gromadzą ładunek i tworzą dwie „strony” elementu.
- Dielektryk oddziela elektrody i w dużej mierze decyduje o pojemności, stratach oraz napięciu przebicia.
- Obudowa i wyprowadzenia chronią wnętrze i łączą je z układem.
- Rodzaj konstrukcji zmienia zachowanie kondensatora bardziej, niż sugeruje sam nadruk z wartością µF.
- Polaryzacja, ESR i upływność decydują, czy element będzie pracował stabilnie w konkretnym zastosowaniu.
Jak zbudowany jest kondensator w środku

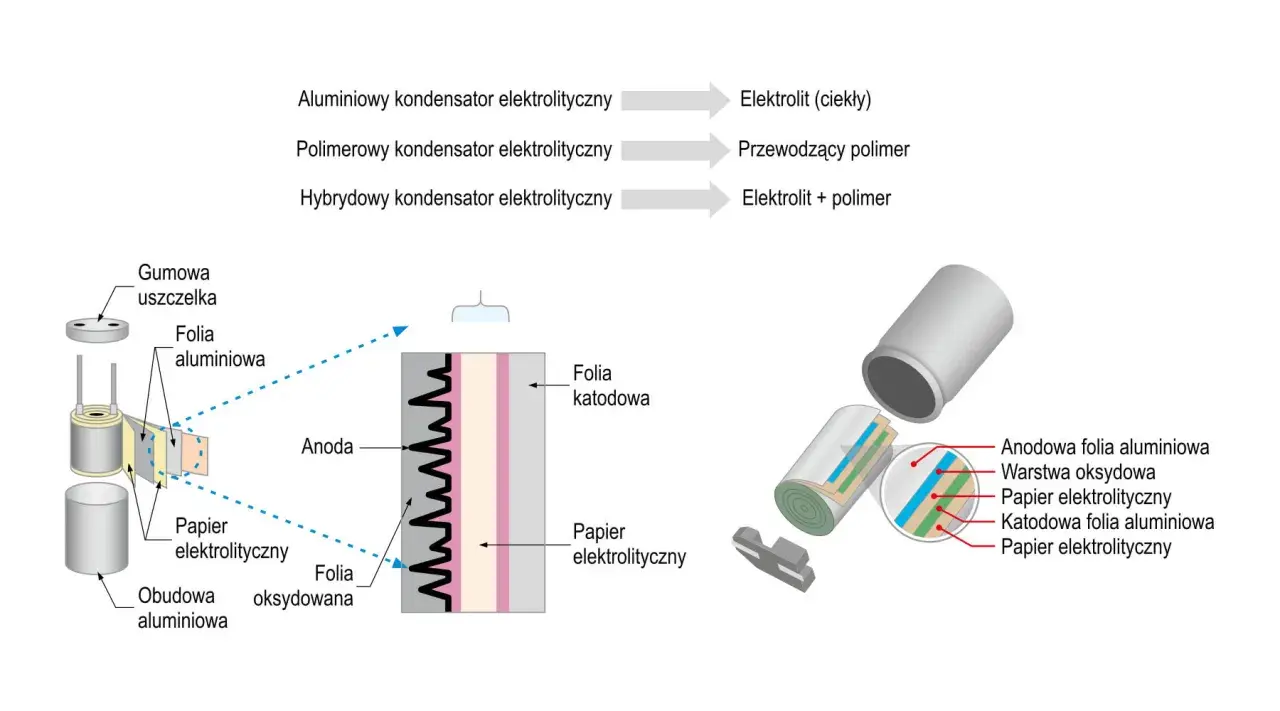

Najprostszy model to dwie przewodzące okładki oddzielone izolatorem, czyli dielektrykiem. W praktyce ta sama idea przybiera różne formy: cienkie warstwy ceramiczne układane w pakiet, zwiniętą folię metalizowaną albo strukturę z elektrolitem i warstwą tlenku na anodzie.
- Okładki lub elektrody przechowują ładunek elektryczny.
- Dielektryk utrzymuje separację między elektrodami i pozwala na zbudowanie pola elektrycznego.
- Wyprowadzenia albo końcówki SMD przenoszą połączenie z wnętrza elementu do płytki.
- Obudowa chroni strukturę przed wilgocią, drganiami i uszkodzeniem mechanicznym.
- Warstwy metalizacji, uszczelnienia i kleje wpływają na trwałość, szczególnie w małych elementach montowanych powierzchniowo.
Wiele osób patrzy wyłącznie na pojemność, a tymczasem mechanika wykonania bywa równie ważna. Inaczej zachowuje się wielowarstwowy element ceramiczny, inaczej zwijany kondensator foliowy, a jeszcze inaczej elektrolit, w którym dielektryk jest tworzony przez cienką warstwę tlenku. To właśnie z tych różnic wynikają kolejne cechy użytkowe, więc dalej przechodzę do roli dielektryka.
Dlaczego dielektryk zmienia wszystko
W uproszczeniu pojemność rośnie, gdy zwiększa się powierzchnia elektrod i przenikalność elektryczna materiału, a maleje, gdy rośnie odległość między nimi. Z tego powodu wzór C = Q/U jest tylko skrótem myślowym; w praktyce liczy się geometria i materiał wewnątrz elementu.
Dielektryk nie jest biernym wypełnieniem. Pod wpływem pola elektrycznego ulega polaryzacji, czyli jego ładunki wewnętrzne przesuwają się minimalnie i osłabiają pole między okładkami. Dzięki temu kondensator może zgromadzić więcej ładunku przy tym samym rozmiarze, ale jednocześnie materiał wpływa na straty, upływność, temperaturę pracy i napięcie przebicia.
Właśnie dlatego dwa elementy o tej samej wartości nominalnej mogą zachowywać się zupełnie inaczej. Gdy zrozumiesz rolę dielektryka, łatwiej odczytasz sens kolejnego podziału: na konkretne typy konstrukcji i ich kompromisy.
Różne typy mają różne wnętrze i inne kompromisy
W praktyce zawsze zaczynam od pytania, czy ważniejsza jest stabilność, duża pojemność, niski koszt czy odporność na prąd zmienny. Odpowiedź od razu zawęża wybór i zwykle pokazuje, że „największe µF” nie oznacza najlepszego rozwiązania.
| Typ | Jak jest zbudowany | Mocne strony | Ograniczenia |
|---|---|---|---|
| Ceramiczny MLCC | Wiele cienkich warstw ceramiki i metalizacji ułożonych w pakiet | Mały, tani, bardzo niski ESR i ESL, dobry do wysokich częstotliwości | W klasach 2 pojemność zależy od napięcia i temperatury |
| Foliowy | Zwój folii z tworzywa sztucznego i warstwy metalizowanej | Stabilny, małe straty, dobre własności impulsowe, często samoregeneracja | Większy gabaryt przy tej samej pojemności |
| Elektrolityczny aluminiowy | Anoda z warstwą tlenku i elektrolit pełniący rolę katody | Bardzo duża pojemność w niskiej cenie | Polaryzacja, większa upływność, starzenie |
| Tantalowy | Porowaty tantal i cienki tlenek dielektryczny | Duża pojemność w małej obudowie, dobra stabilność | Wrażliwy na przepięcia i błędy montażu |
| Superkondensator | Bardzo porowate elektrody o ogromnej powierzchni | Bardzo duża pojemność, dobre podtrzymanie energii | Niskie napięcie pracy i potrzeba kontroli ładowania |
MLCC to po prostu wielowarstwowy kondensator ceramiczny, a w projektach cyfrowych spotykam go najczęściej blisko układów scalonych. Z kolei foliowe konstrukcje częściej wygrywają tam, gdzie liczy się precyzja, stabilność i niski poziom strat. Te różnice prowadzą do kolejnego tematu: parametrów, które wynikają bezpośrednio z budowy.
Jakie parametry wynikają z konstrukcji
Ja w praktyce nie traktuję pojemności jako jedynego kryterium, bo dwa elementy o identycznym µF mogą zachowywać się kompletnie inaczej. O jakości pracy decydują szczególnie straty, zapas napięcia i to, jak materiał reaguje na temperaturę.
ESR i nagrzewanie
ESR, czyli zastępcza rezystancja szeregowa, opisuje wewnętrzne straty elementu. Im niższe ESR, tym mniejsze grzanie i mniejsze spadki napięcia przy dużych prądach tętnień.
Upływność i czas podtrzymania
Upływność to niewielki prąd, który „ucieka” przez dielektryk. Dla układów czasowych, podtrzymania pamięci albo prostych magazynów energii ma ogromne znaczenie, bo decyduje o tym, jak długo kondensator faktycznie trzyma ładunek.
Napięcie pracy i przebicie
Napięcie znamionowe nie jest ozdobą nadruku. Zbyt mały zapas zwiększa ryzyko przebicia dielektryka, a w elektrolitach dodatkowo przyspiesza starzenie i wzrost strat.
Przeczytaj również: Warystor - Klucz do ochrony elektroniki przed przepięciami
Temperatura i starzenie
W ceramicznych klasach 2 pojemność może wyraźnie zmieniać się z temperaturą i napięciem stałym, a elektrolity z czasem tracą część parametrów, szczególnie w cieple. Dlatego w projektach produkcyjnych lepiej zostawić margines niż zakładać laboratoryjne warunki pracy.
Te różnice najlepiej tłumaczą, dlaczego sama wartość pojemności bywa myląca, a następny krok to zwykle sprawdzenie oznaczeń i polaryzacji.
Jak czytać oznaczenia i nie pomylić polaryzacji
Tu najwięcej błędów zdarza się przy elementach polaryzowanych. W elektrolitach aluminiowych pasek na obudowie zwykle wskazuje biegun ujemny, a w tantalach oznaczenia mogą wyglądać inaczej, więc przy zamienniku nie opieram się na pamięci ani na samym kształcie obudowy.
- Elektrolit aluminiowy wymaga zachowania biegunowości, bo odwrócenie połączenia może skończyć się uszkodzeniem elementu.
- Tantalowy również jest polaryzowany i zwykle wymaga jeszcze większej ostrożności przy przepięciach.
- Ceramiczny i foliowy najczęściej nie mają polaryzacji, ale nadal mają swoje ograniczenia napięciowe i temperaturowe.
- Małe SMD bywają oznaczone paskiem, kropką albo nadrukiem kodowym, więc bez karty katalogowej łatwo o pomyłkę.
Warto też pamiętać, że brak polaryzacji nie oznacza braku ograniczeń. W ceramicznych klasach 2 pojemność potrafi zauważalnie spaść pod wpływem napięcia stałego, więc sam nadruk „1 µF” nie mówi jeszcze wszystkiego. Z takich detali wynika ostatnie pytanie: co naprawdę brać pod uwagę, gdy dobieram element do konkretnego układu?
Co z tej konstrukcji wynika przy doborze elementu do układu
Jeśli projektuję prosty filtr zasilania, patrzę najpierw na ESR, napięcie znamionowe i temperaturę pracy, a dopiero potem na samą pojemność. Jeśli pracuję z sygnałem audio, filtrami RC albo układem czasowym, częściej wygrywa stabilna ceramika C0G/NP0, czyli odmiana o bardzo małej zmianie pojemności z temperaturą, albo kondensator foliowy, bo ich parametry mniej pływają w czasie i temperaturze.

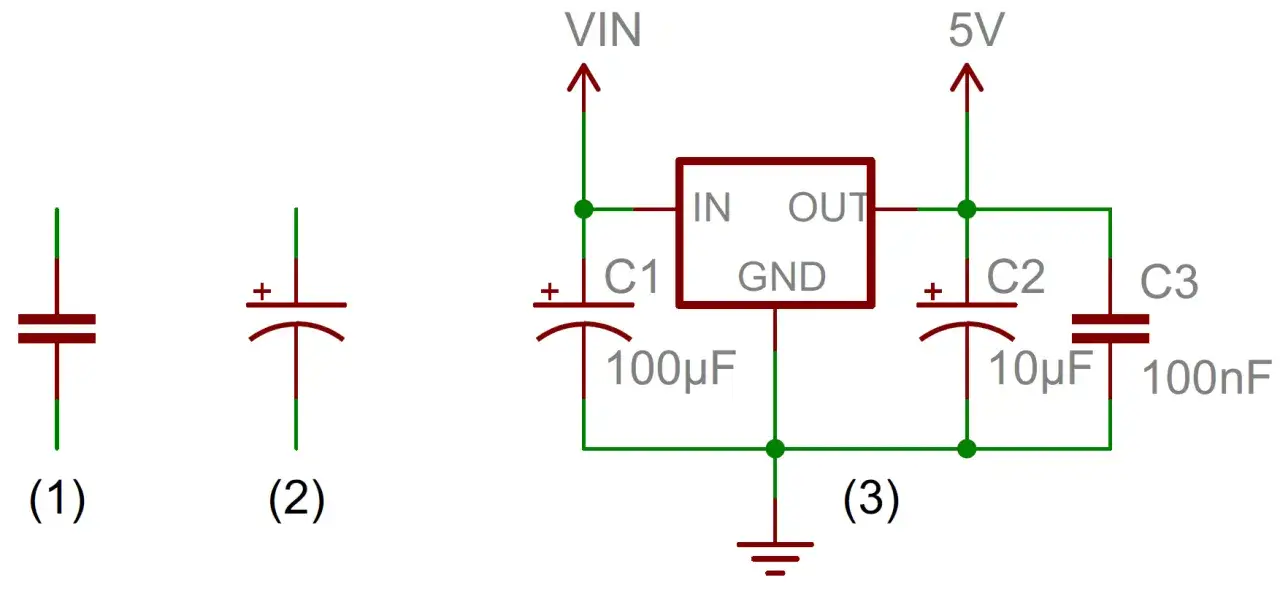

- Do odsprzęgania cyfrowego zasilania wybieram zwykle małą ceramikę blisko układu scalonego, bo liczy się niski ESR i niska indukcyjność połączeń.
- Do wygładzania napięcia w zasilaczu szukam elektrolitu o odpowiednim napięciu pracy, dopuszczalnym prądzie tętnień i sensownym zapasie temperatury.
- Do układów impulsowych i krótkiego podtrzymania energii sprawdzam, czy element zniesie obciążenie chwilowe i czy trzeba połączyć kilka kondensatorów równolegle.
- Przy superkondensatorach pilnuję wyrównania napięć w szeregu, bo kilka ogniw bez kontroli potrafi rozjechać się bardzo szybko.
Właśnie tak czytam konstrukcję kondensatora w praktyce: nie jako ciekawostkę z fizyki, tylko jako skrót do przewidywania zachowania w układzie. Jeśli rozumiem, co dzieje się wewnątrz elementu, znacznie rzadziej dobieram go na styk i znacznie częściej dostaję układ, który działa stabilnie od pierwszego uruchomienia.
