Pomiar impedancji pętli zwarcia - czy wiesz, jak go interpretować?

Badanie pętli zwarcia pokazuje, czy zabezpieczenie odłączy uszkodzony obwód wystarczająco szybko, zanim napięcie dotykowe stanie się realnym zagrożeniem. W praktyce chodzi nie o samą „liczbę z miernika”, ale o to, czy instalacja jest bezpieczna, poprawnie dobrana i zgodna z wymaganiami ochrony przeciwporażeniowej. Poniżej rozkładam temat na konkretne kroki: od sensu pomiaru, przez interpretację wyniku, po typowe błędy, które potrafią zepsuć nawet dobrze wykonane badanie.

Co sprawdza ten test i dlaczego ma znaczenie

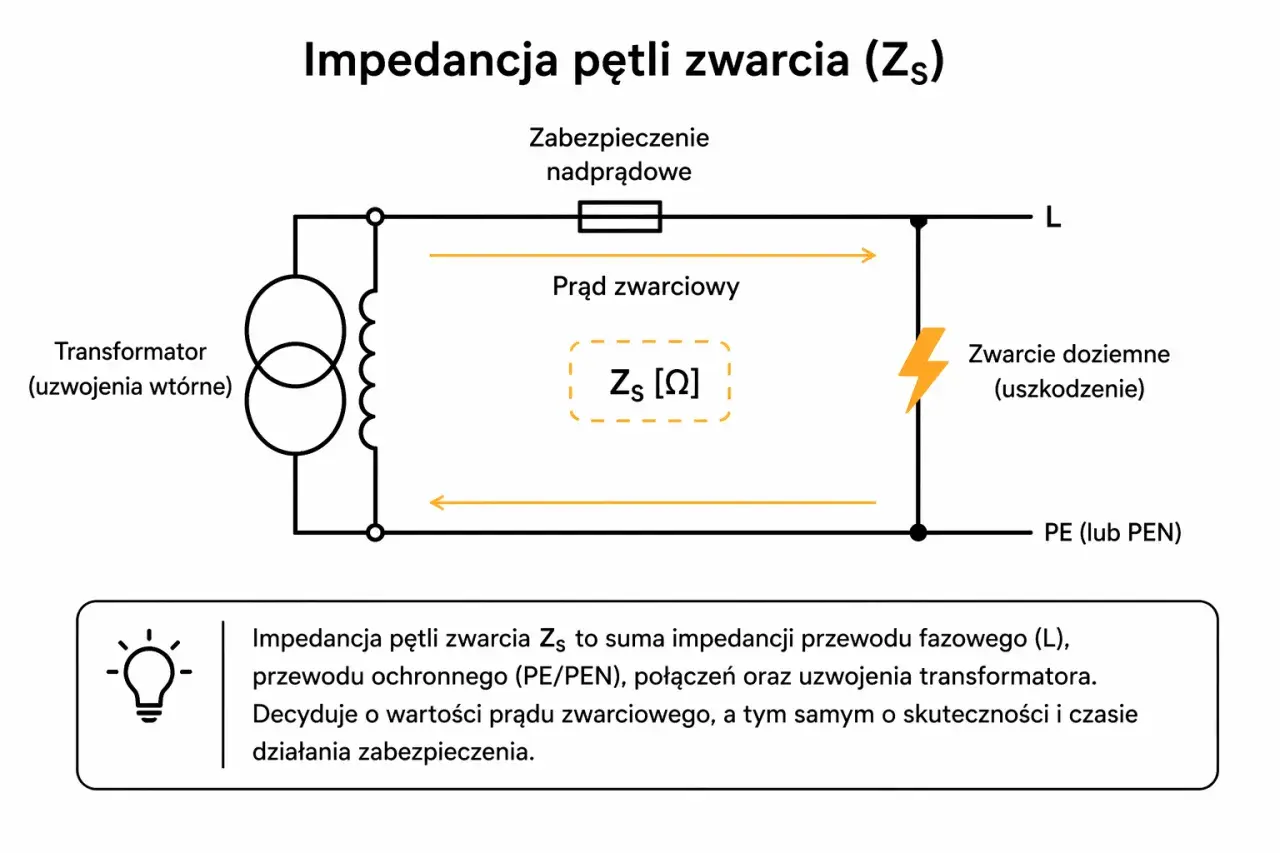

Impedancja pętli zwarcia to suma wszystkich elementów, przez które popłynie prąd uszkodzeniowy: źródła, przewodu fazowego, miejsca uszkodzenia, przewodu ochronnego, uziomu i połączeń po drodze. Gdy ta wartość jest zbyt duża, prąd zwarcia może okazać się za mały, żeby zabezpieczenie zadziałało w wymaganym czasie. I właśnie dlatego ten test jest tak ważny: nie mierzy się go „dla formalności”, tylko po to, by potwierdzić skuteczność ochrony przeciwporażeniowej.

W praktyce patrzę na ten pomiar jak na szybki test logiki całej instalacji. Jeśli wynik jest prawidłowy, obwód ma realną szansę odłączyć się w razie uszkodzenia izolacji. Jeśli jest na granicy albo poza zakresem, trzeba szukać przyczyny: zbyt długiego obwodu, słabych połączeń, niedobranych zabezpieczeń albo problemów z uziemieniem. W polskich warunkach odniesieniem są przede wszystkim wymagania PN-HD 60364-4-41 i procedury sprawdzania z PN-HD 60364-6, więc nie jest to pomiar „na oko”, tylko część szerszej oceny bezpieczeństwa instalacji.

To prowadzi do pytania, gdzie ten wynik mówi najwięcej, a gdzie trzeba go czytać ostrożniej.

W jakich układach sieci wynik ma największą wartość

Najczytelniej działa to w układach TN, bo tam impedancja pętli zwarcia wprost przekłada się na prąd uszkodzeniowy i czas wyłączenia zabezpieczenia nadprądowego. Jeśli pętla jest zbyt „wysoka”, wyłącznik może nie odciąć zasilania w odpowiednim czasie. W TT sytuacja jest bardziej złożona, bo sama pętla bywa tylko jednym z elementów oceny, a bardzo często decydujące znaczenie ma wyłącznik różnicowoprądowy oraz stan uziemienia.

Wniosek jest prosty: ten sam wynik może mieć zupełnie inną wagę zależnie od układu sieci. Dlatego przed badaniem zawsze ustalam, jakim zabezpieczeniem chroniony jest obwód i jaki system sieciowy faktycznie pracuje w obiekcie. Bez tego łatwo wyciągnąć z pomiaru wnioski, które brzmią technicznie, ale są po prostu niepełne.

Skoro wiadomo już, kiedy pomiar jest naprawdę miarodajny, czas przejść przez sam proces badania.

Jak wygląda badanie krok po kroku

Pomiar zaczynam od sprawdzenia punktu, w którym wynik ma sens użytkowy: gniazdo, obwód oświetleniowy, rozdzielnica, szafa sterownicza albo punkt zasilania. Potem dobieram tryb pomiaru do tego, czy obwód jest zabezpieczony RCD, czy nie. Właśnie tutaj najczęściej pojawia się różnica między wynikiem „ładnym na papierze” a wynikiem, który faktycznie opisuje instalację.

1. Sprawdzam, jakie zabezpieczenie chroni obwód i jaki czas wyłączenia mnie interesuje.
2. Weryfikuję, czy przyrząd ma odpowiednią kategorię pomiarową i czy przewody są w dobrym stanie.
3. Jeśli trzeba, zeruję przewody pomiarowe, żeby nie doliczać ich rezystancji do wyniku.
4. Wybieram tryb wysokoprądowy albo tryb bez wyzwalania RCD, zależnie od obwodu.
5. Wykonuję odczyt i zapisuję nie tylko wartość impedancji, ale też warunki testu.
6. Porównuję wynik z wymaganym prądem wyłączającym i czasem zadziałania zabezpieczenia.

Jeżeli badany obwód ma RCD, trzeba uważać na zjawisko, które w praktyce potrafi zafałszować wynik. Przy niektórych pomiarach bez wyzwalania różnicówki pojawia się dodatkowa składowa wynikająca z interakcji przyrządu z samym RCD. Nie oznacza to uszkodzenia instalacji, tylko ograniczenie metody. Dlatego przy obwodach zabezpieczonych różnicówką dobieram tryb testu tak, aby odczyt był użyteczny, a nie tylko wygodny.

Po wykonaniu pomiaru najważniejsze pytanie brzmi już nie „ile wyszło”, ale „czy ten wynik wystarcza do bezpiecznej pracy obwodu”.

Jak odczytać wynik i porównać go z wymaganiami ochrony

Najprostsza zasada brzmi: im mniejsza impedancja pętli, tym większy prąd zwarcia i tym większa szansa na szybkie zadziałanie zabezpieczenia. W praktyce sprawdza się warunek typu Zs ≤ U0/Ia, czyli porównanie zmierzonej impedancji z wartością dopuszczalną wynikającą z napięcia sieci i prądu, który ma wyzwolić ochronę. To nie jest ozdobny wzór z normy, tylko realne narzędzie do oceny bezpieczeństwa.

To zestawienie dobrze pokazuje, dlaczego w instalacjach 230/400 V nie wystarczy powiedzieć „wynik jest niski”. Trzeba jeszcze wiedzieć, jakiego czasu wyłączenia wymaga dany układ i jakie zabezpieczenie ma go zapewnić. W układach TT często dochodzi dodatkowa warstwa oceny związana z RCD, więc sam odczyt pętli trzeba czytać razem z charakterystyką ochrony, a nie w izolacji.

Na tym etapie wiele osób zakłada, że jeśli liczba wygląda dobrze, temat jest zamknięty. W praktyce właśnie wtedy zaczynają się błędy pomiarowe.

Co najczęściej fałszuje wynik i prowadzi do błędnych decyzji

Najczęstszy problem to nie sam obwód, tylko sposób pomiaru. Wynik potrafią zniekształcić przewody pomiarowe, niewłaściwy tryb pracy przyrządu, obecność RCD, a także fakt, że mierzony punkt nie reprezentuje realnych warunków pracy obwodu. Jeśli badam rozdzielnicę albo długi obwód końcowy, zawsze sprawdzam, czy odczyt faktycznie opisuje najgorszy przypadek, a nie tylko wygodny punkt testowy.

• Zbyt szybkie uznanie wyniku za wiarygodny bez uwzględnienia wpływu RCD.
• Brak kompensacji przewodów pomiarowych, co szczególnie przeszkadza przy małych impedancjach.
• Pomiar składowej rezystancyjnej tam, gdzie reaktancja zaczyna mieć znaczenie.
• Użycie miernika o zbyt małej kategorii pomiarowej do warunków pracy w rozdzielnicy.
• Odczytywanie pojedynczego punktu bez kontekstu zabezpieczenia, układu sieci i miejsca w instalacji.

Warto też pamiętać, że w obwodach o bardzo małej impedancji, typowych dla rozdzielnic i punktów zasilających, błędy kontaktu i długości przewodów zaczynają mieć większe znaczenie niż wielu osobom się wydaje. To właśnie dlatego przy tego typu pomiarach bardziej ufam przyrządowi, który potrafi mierzyć stabilnie i powtarzalnie, niż temu, który tylko „coś pokazuje”.

Od błędów już tylko krok do pytania o sprzęt, a tu wybór naprawdę ma znaczenie.

Jaki miernik ma sens do obwodów końcowych i rozdzielnic

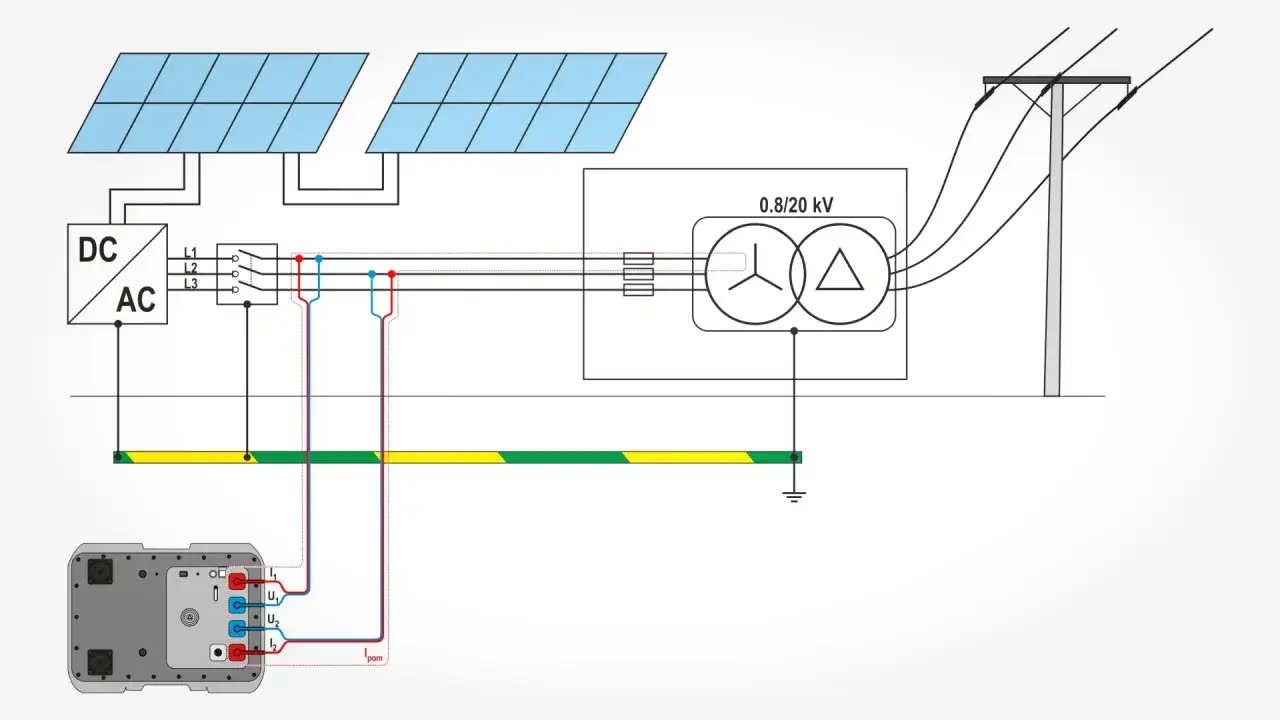

Do prostych obwodów końcowych wystarczy często dobry miernik wielofunkcyjny z trybem pomiaru pętli i możliwością pracy bez wyzwalania RCD. Gdy jednak wchodzę wyżej, do rozdzielnic, punktów zasilających albo miejsc, gdzie wyniki schodzą do miliomów, szukam przyrządu z większą stabilnością, lepszą rozdzielczością i możliwością pomiaru czteroprzewodowego. To nie jest luksus, tylko sposób na ograniczenie wpływu przewodów i połączeń na wynik.

Przy wyborze sprzętu zwracam też uwagę na kategorię pomiarową. Nie wystarczy napis „CAT” na obudowie; ważne są konkretna kategoria i napięcie, bo to one mówią, czy przyrząd jest bezpieczny w danym środowisku pracy. W praktyce wybieram przyrząd pod najgorszy punkt, w którym faktycznie będę mierzyć, a nie pod najwygodniejszy fragment instalacji. To drobny szczegół, ale właśnie takie szczegóły najczęściej odróżniają profesjonalny pomiar od ryzykownego improwizowania.

Co sprawdzić przed wpisaniem wyniku do protokołu

Przed zamknięciem badania zawsze patrzę jeszcze na kilka rzeczy, bo sama liczba z miernika nie wystarcza do rzetelnej oceny. Jeżeli choć jeden z tych elementów jest niejasny, wynik trzeba traktować ostrożnie, nawet jeśli na pierwszy rzut oka wygląda dobrze.

• Czy zapisano układ sieci i typ zabezpieczenia chroniącego badany obwód.
• Czy wiadomo, w jakim trybie wykonano test i czy uwzględniono obecność RCD.
• Czy wynik nie został zawyżony przez przewody, słabe styki albo nieodpowiedni punkt pomiaru.
• Czy odczyt porównano z właściwym czasem wyłączenia dla danego zakresu napięcia.
• Czy przyrząd był adekwatny do miejsca pomiaru pod względem kategorii i zakresu pracy.

Jeżeli wynik jest blisko granicy, nie traktuję go jako odpowiedzi ostatecznej. W takim przypadku lepiej powtórzyć pomiar, sprawdzić inny punkt albo inną metodę niż potem tłumaczyć się z protokołu, który wygląda poprawnie, ale nie daje pewności co do bezpieczeństwa instalacji. I właśnie o to w tym badaniu chodzi najbardziej: o pewność, że zabezpieczenie zadziała wtedy, kiedy naprawdę będzie potrzebne.
