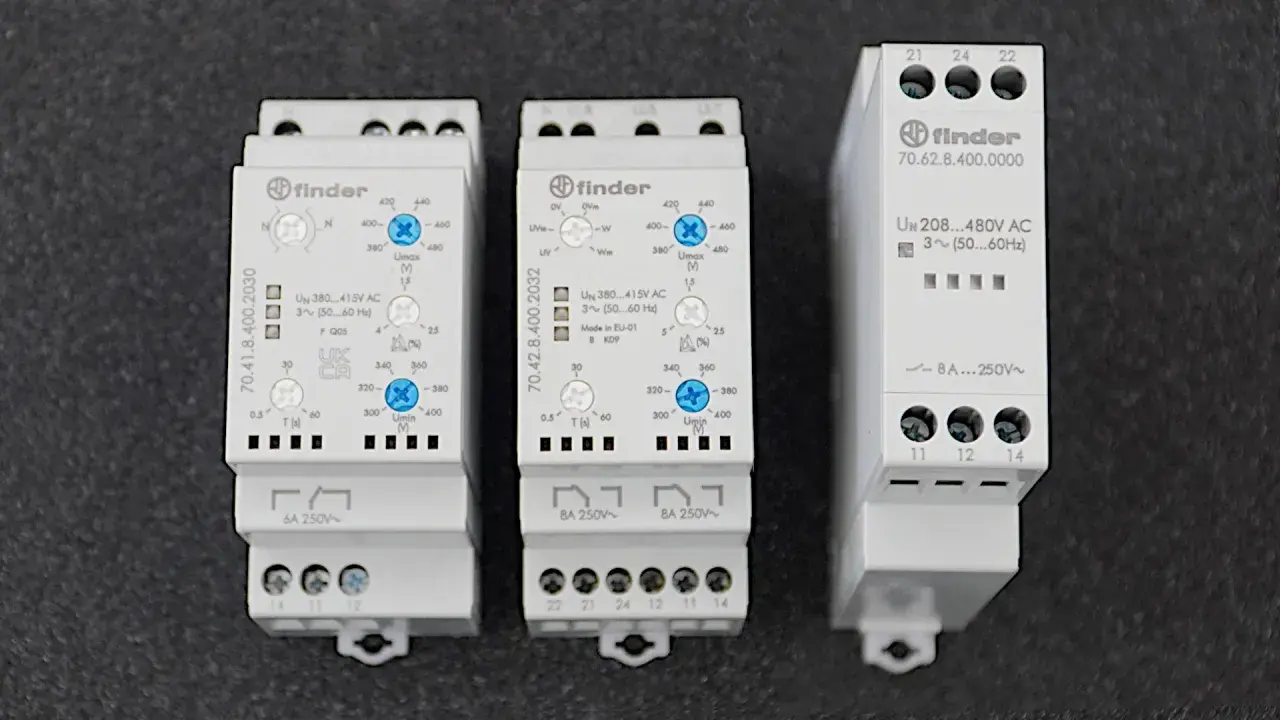

W instalacjach trójfazowych największe zamieszanie zwykle robi różnica między napięciem fazowym a tym, które występuje między dwiema фазami. To właśnie napięcie międzyfazowe decyduje, czy urządzenie 3-fazowe pracuje poprawnie, jak dobiera się zabezpieczenia i dlaczego w Polsce tak często spotyka się układ 230/400 V. Poniżej wyjaśniam to bez zbędnego żargonu, ale z liczbami i przykładami, które przydają się w praktyce.
Najważniejsze rzeczy do zapamiętania
- W sieci 230/400 V napięcie fazowe wynosi 230 V, a między dwiema fazami 400 V.
- Wartość 400 V nie jest prostym dodaniem dwóch wartości 230 V, tylko wynika z przesunięcia faz o 120°.
- W układzie symetrycznym obowiązuje zależność: napięcie liniowe = √3 × napięcie fazowe.
- Najczęściej pomyłki dotyczą oznaczeń 1N~, 3N~ i 3~, a także mylenia napięcia z prądem.
- Odchylenia od normy są problemem wtedy, gdy są trwałe, duże albo dotyczą tylko jednej fazy.
Czym jest napięcie międzyfazowe i skąd bierze się wartość 400 V
W układzie trójfazowym trzy sinusoidy są przesunięte względem siebie o 120°. Gdy porównuję dwie fazy, nie dodaję ich arytmetycznie, tylko liczę różnicę wektorową. Dlatego z 230 V między fazą a neutralnym nie wychodzi 460 V, lecz około 400 V, bo w idealnie symetrycznym systemie obowiązuje zależność UL = √3 × UF.
W praktyce oznacza to, że 230 V między fazą a N i 400 V między dwiema fazami opisują ten sam system zasilania, tylko z dwóch różnych punktów widzenia. Neutralny służy do odbiorników jednofazowych, a przewód ochronny PE nie jest przewodem roboczym. To rozróżnienie brzmi banalnie, ale przy doborze urządzeń robi całą różnicę.
| Punkt odniesienia | Typowa wartość | Co to oznacza w praktyce |
|---|---|---|
| L1-N | 230 V | Zasilanie odbiorników jednofazowych |
| L1-L2 | 400 V | Zasilanie trójfazowe lub linia międzyfazowa |
| L2-L3 | 400 V | Taka sama wartość w układzie symetrycznym |
| L3-N | 230 V | Trzecia faza względem neutralnego |
Jeśli ktoś oczekuje „sumy napięć”, zwykle po prostu myli geometrię układu z prostym dodawaniem liczb. Z tego powodu najpierw wyjaśniam samą zasadę, a dopiero potem przechodzę do oznaczeń na sprzęcie.
Warto też pamiętać, że w realnej sieci wynik nie jest zawsze idealnym 400,0 V. Krótkie odchylenia są normalne, a ważniejsze od samej liczby bywa to, czy wszystkie trzy fazy zachowują się podobnie.
Jak czytać oznaczenia 230 V, 400 V, 3N~ i 3~
Na tabliczce znamionowej urządzenia zapis informuje nie tylko o napięciu, ale też o sposobie zasilania. To szczególnie ważne przy kuchniach indukcyjnych, silnikach, pompach ciepła i falownikach. Jeden błędny odczyt potrafi skończyć się wyłączeniem zabezpieczeń albo uszkodzeniem sprzętu.
| Oznaczenie | Znaczenie | Gdzie spotyka się to najczęściej |
|---|---|---|
| 1N~ 230 V | Zasilanie jednofazowe z neutralnym | Gniazdka, drobny sprzęt AGD, elektronika użytkowa |
| 3N~ 400/230 V | Trzy fazy z neutralnym i ochronnym | Płyty grzewcze, pompy ciepła, większe urządzenia domowe |
| 3~ 400 V | Trzy fazy bez neutralnego | Silniki, maszyny, część napędów i urządzeń przemysłowych |
Najważniejsza praktyczna zasada: urządzenie jednofazowe nie powinno dostać napięcia między dwiema fazami. Jeśli sprzęt jest przewidziany na 230 V, a ktoś poda mu 400 V, uszkodzenie zwykle następuje bardzo szybko. Przy zasilaniu trójfazowym trzeba więc czytać tabliczkę znamionową, a nie zgadywać po liczbie przewodów.
To także dobry moment, by odróżnić napięcie od mocy. Sam zapis 3N~ nie mówi jeszcze, ile urządzenie pobiera energii. Mówi tylko, jakiego układu zasilania oczekuje.
Jak mierzyć i obliczać to w praktyce
Jeśli chcę sprawdzić wartości w rozdzielnicy, ustawiam miernik na pomiar napięcia AC i porównuję trzy pary przewodów: L1-L2, L2-L3 i L3-L1. Potem sprawdzam każdy przewód fazowy względem N. W dobrze zbilansowanym układzie różnice między fazami powinny być niewielkie, a wynik międzyfazowy zbliżony do 400 V.
W układzie symetrycznym prosty wzór jest wystarczający: napięcie liniowe = pierwiastek z 3 × napięcie fazowe. Z tego wynika kilka szybkich przeliczeń:
| Napięcie fazowe | Oczekiwane napięcie między dwiema fazami |
|---|---|
| 220 V | około 381 V |
| 230 V | około 398 V, czyli w praktyce 400 V |
| 240 V | około 416 V |
Jeżeli pomiar wychodzi wyraźnie inaczej, nie zakładam od razu awarii. Sprawdzam, czy obwód jest obciążony, czy miernik dobrze radzi sobie z przebiegiem, a przy elektronice zasilanej z falownika wybieram model True RMS. Tanie mierniki potrafią zaniżać albo zawyżać wynik, kiedy sinusoida jest odkształcona.
Warto też pamiętać o bezpieczeństwie: w rozdzielnicy i przy pomiarach bezpośrednio na zaciskach robi to osoba z odpowiednimi uprawnieniami. Sama zasada jest prosta, ale praca przy trzech fazach już nie jest miejscem na improwizację.
Gdzie w elektronice i automatyce ma to największe znaczenie
Największą różnicę widać tam, gdzie sprzęt pracuje na granicy mocy albo gdzie liczy się stabilność napędu. Wtedy nie wystarczy wiedzieć, że „jest prąd”. Trzeba rozumieć, jaki układ zasilania zasila dany odbiornik i jak zachowa się pod obciążeniem.
| Zastosowanie | Dlaczego to ważne | Na co patrzę przed podłączeniem |
|---|---|---|
| Silnik asynchroniczny | Od napięcia zależy moment, prąd i sposób rozruchu | Połączenie gwiazda/trójkąt, prąd znamionowy, kolejność faz |
| Płyta indukcyjna lub piekarnik | Sprzęt może wymagać konkretnego układu 1N~, 2N~ albo 3N~ | Mostki na listwie, moc przyłączeniowa, zabezpieczenie obwodu |
| Falownik PV | Przy zbyt wysokim napięciu ogranicza moc albo się wyłącza | Zakres napięcia sieci, asymetria faz, długość linii przyłączeniowej |
| Sprężarka, pompa ciepła, HVAC | Stabilność zasilania wpływa na pracę sprężarki i automatykę | Parametry 3-fazowe, zabezpieczenia, zgodność z instrukcją producenta |
| Rozdzielnica przemysłowa | Równe obciążenie faz ogranicza straty i problemy z neutralnym | Rozkład odbiorników, asymetria, spadek napięcia |
W silnikach szczególnie ważne jest to, że połączenie gwiazda i trójkąt nie jest kosmetyką. W gwieździe każde uzwojenie dostaje niższe napięcie, a w trójkącie pełne napięcie międzyfazowe. To wpływa i na prąd, i na moment, i na sposób rozruchu. Dla kogoś, kto dobiera napęd pierwszy raz, to właśnie tutaj najłatwiej o kosztowny błąd.
W elektronice mocy z kolei widać jeszcze jeden praktyczny efekt: przy większej produkcji z PV albo przy dużych obciążeniach sieć może zachowywać się inaczej w zależności od pory dnia. Sama wartość znamionowa to za mało, jeśli instalacja jest przeciążona lub źle zbilansowana.
Najczęstsze błędy, które widzę przy instalacjach trójfazowych
- Mylenie 400 V z sumą dwóch napięć 230 V. To nie jest zwykłe dodawanie. Wynik wynika z przesunięcia faz i rachunku wektorowego.
- Podłączanie odbiornika 230 V do pary faz. To jedna z najgroźniejszych pomyłek, bo kończy się zbyt wysokim napięciem na zaciskach urządzenia.
- Ignorowanie kolejności faz. Sam wynik napięcia może być poprawny, a silnik i tak zakręci w złą stronę.
- Zakładanie, że asymetria nie ma znaczenia. Gdy jedna faza jest wyraźnie bardziej obciążona, pojawiają się spadki, grzanie przewodów i problemy z pracą sprzętu.
- Traktowanie prądu i napięcia jak tego samego parametru. To osobne wielkości i w układzie trójfazowym ich relacje zależą od sposobu połączenia odbiornika.
- Wnioskowanie po jednym pomiarze bez kontekstu. Wynik warto sprawdzić pod obciążeniem, o różnych porach dnia i na wszystkich trzech fazach.
Najwięcej problemów nie bierze się z samej teorii, tylko z pośpiechu. Gdy ktoś pracuje „na skróty”, zwykle myli oznaczenia albo pomija parametry z tabliczki znamionowej. W praktyce to właśnie te drobiazgi decydują, czy instalacja będzie działała przewidywalnie.
Kiedy odchylenia stają się problemem
W sieci niskiego napięcia 230/400 V norma PN-EN 50160 przyjmuje, że przez 95% tygodnia napięcie powinno mieścić się w zakresie ±10% wartości znamionowej. Jak podaje TAURON Dystrybucja, dla 230 V oznacza to 207-253 V, a dla 400 V 360-440 V.
Jeśli jedna faza stale odstaje od pozostałych o kilkanaście woltów, jeśli napięcie L-N regularnie dochodzi do 253 V albo jeśli falownik PV zaczyna ograniczać moc w słoneczne godziny, traktuję to jako sygnał do sprawdzenia instalacji, a nie jako „urodę sieci”. Najczęstsze przyczyny są dość proste: nierównomierne obciążenie faz, zbyt duży spadek napięcia na przewodach, luźny neutralny albo lokalny wzrost napięcia przy dużej generacji prosumenckiej.
| Objaw | Co to często oznacza | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Napięcie L-N przekracza 253 V | Wzrost napięcia w sieci, PV albo asymetria | Pomiar na wszystkich fazach, porównanie z obciążeniem |
| Jedna faza jest wyraźnie inna od pozostałych | Nierówny rozkład odbiorników lub problem z neutralnym | Rozdział obciążenia, stan połączeń, pomiar zacisków |
| Napięcie spada pod obciążeniem | Za duża impedancja obwodu, zbyt długi przewód, za mały przekrój | Spadek napięcia, długość trasy, przekrój i stan przewodów |
| Falownik odłącza się w słoneczne godziny | Górna granica napięcia jest zbyt często osiągana | Profil napięcia, moc generacji, przyłącze i możliwe korekty |
W takich sytuacjach nie zgaduję. Albo robi się rzetelny pomiar, albo wzywa elektryka, który sprawdzi układ pod kątem obciążenia, połączeń i jakości zasilania. To jest dużo tańsze niż wymiana urządzenia, które było po prostu podłączone w niewłaściwy sposób.
Co sprawdzić przed wyborem urządzenia lub modernizacją instalacji
- Oznaczenie zasilania na tabliczce znamionowej. Zapis 1N~, 3N~ albo 3~ mówi więcej niż sama liczba w woltach.
- Dopuszczalny prąd i zabezpieczenie obwodu. Napięcie może się zgadzać, ale obwód i tak będzie za słaby dla planowanego obciążenia.
- Rozkład obciążeń między fazami. Równe obciążenie ogranicza problemy z asymetrią i spadkami napięcia.
- Przekrój przewodów i długość trasy. Przy większej mocy to właśnie spadek napięcia potrafi ograniczyć poprawną pracę urządzenia.
- Kolejność faz. W napędach i silnikach to drobiazg, który decyduje o kierunku pracy.
- Warunki pracy przy PV, EV i pompach ciepła. Te urządzenia są bardziej czułe na jakość zasilania niż zwykłe odbiorniki domowe.
Jeżeli miałbym zostawić jedną praktyczną zasadę, to taką: najpierw czytam oznaczenia, potem sprawdzam zasilanie, a dopiero na końcu dobieram zabezpieczenia i sposób podłączenia. Taki porządek oszczędza czas, pieniądze i nerwy, zwłaszcza przy sprzęcie trójfazowym.
Dobrze rozumiane napięcie w układzie trójfazowym ułatwia nie tylko bezpieczny montaż, ale też szybsze diagnozowanie problemów w domu, firmie i automatyce. Gdy wiem, skąd bierze się wartość 400 V, jak czytać oznaczenia i kiedy odchylenie naprawdę ma znaczenie, instalacja staje się po prostu bardziej przewidywalna.
