Bipolarny tranzystor NPN to element, który w praktyce robi dwie rzeczy wyjątkowo dobrze: wzmacnia sygnał i działa jak szybki przełącznik. W praktyce tranzystor npn jest jednym z najprostszych i najczęściej używanych elementów do sterowania prądem w układach elektronicznych, od prostych LED-ów po przekaźniki i małe silniki. W tym artykule pokazuję jego budowę, zasadę działania, sposób podłączenia, najważniejsze parametry i błędy, które najczęściej psują pierwszy projekt.
Najważniejsze rzeczy, które warto zapamiętać o NPN
- NPN ma trzy wyprowadzenia: bazę, kolektor i emiter, a mały prąd bazy steruje większym prądem kolektora.
- W tranzystorach krzemowych złącze baza-emiter zwykle zaczyna przewodzić przy około 0,6-0,7 V.
- Najwygodniej używa się go jako przełącznika typu low-side albo jako prostego wzmacniacza sygnału.
- Przy projekcie liczą się nie tylko hFE, ale też VCE(sat), dopuszczalny prąd i moc strat.
- Przy cewkach i silnikach trzeba dodać diodę zabezpieczającą.
Jak jest zbudowany i co mówi symbol NPN
NPN oznacza układ warstw półprzewodnika typu N-P-N. Emiter jest zwykle silnie domieszkowany, baza bardzo cienka i słabo domieszkowana, a kolektor ma za zadanie zebrać nośniki ładunku i odprowadzić większy prąd. Właśnie dlatego baza nie jest "zasilaniem", tylko wejściem sterującym: niewielki prąd bazy decyduje o znacznie większym prądzie kolektora.

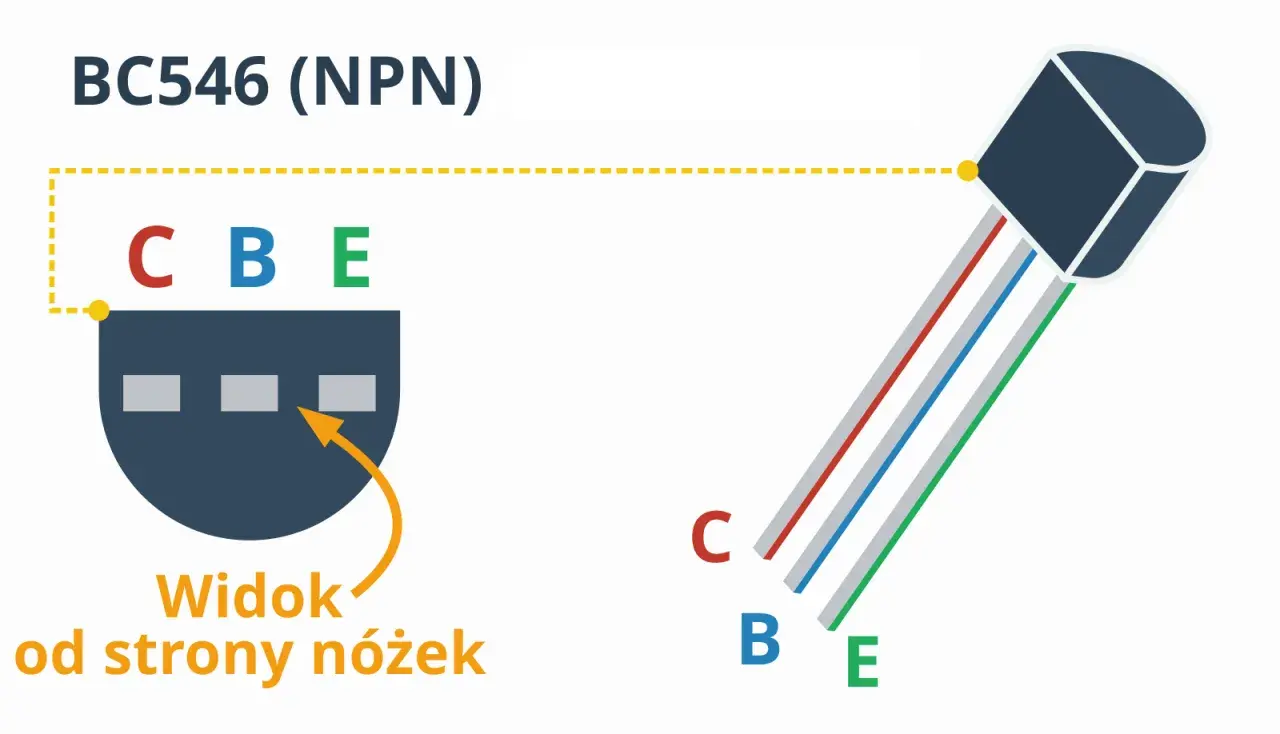

Na schemacie rozpoznaję go po strzałce na emiterze skierowanej na zewnątrz. To drobiazg, ale w praktyce oszczędza sporo pomyłek przy montażu, zwłaszcza gdy w obudowie TO-92 albo TO-220 łatwo pomylić wyprowadzenia między seriami różnych producentów.
Warto też od razu rozdzielić dwa porządki: ruch elektronów i umowny kierunek prądu. Elektrony płyną od emitera do kolektora, natomiast w opisie obwodów często posługujemy się konwencjonalnym kierunkiem od kolektora do emitera. Jeśli to się pomyli na początku, schematy przestają być czytelne.
Gdy symbol jest już czytelny, przechodzę do tego, co dzieje się wewnątrz podczas pracy układu.
Jak działa w trzech stanach pracy
W pracy tranzystora najwygodniej myśleć o trzech stanach. To nie jest abstrakcyjna teoria, tylko praktyczny sposób oceny, czy element wzmacnia, przewodzi, czy jest wyłączony.
| Stan | Warunek | Co robi układ | Jak to widzę w praktyce |
|---|---|---|---|
| Odcięcie | Złącze baza-emiter nie jest spolaryzowane w kierunku przewodzenia | Prąd kolektora jest znikomy | Obciążenie jest wyłączone |
| Obszar aktywny | Na bazę podaję mały prąd, a kolektor ma wyższy potencjał niż emiter | Prąd kolektora rośnie w przybliżeniu proporcjonalnie do prądu bazy | Układ wzmacnia sygnał |
| Nasycenie | Baza jest zasilona mocniej niż potrzeba do dalszego wzrostu prądu kolektora | Tranzystor zachowuje się jak zamknięty łącznik | To najwygodniejszy stan przy przełączaniu obciążeń |
W trybie aktywnym obowiązuje przybliżenie Ic ≈ β · Ib, ale nie traktuję go jak gwarancji. Współczynnik wzmocnienia prądowego bywa bardzo różny w zależności od typu, prądu, temperatury i punktu pracy, a przy dużych obciążeniach zwykle spada bardziej, niż początkujący zakładają. Dlatego przy projektowaniu przełącznika liczy się przede wszystkim praca w nasyceniu, a nie "ładny" katalogowy hFE.
Najkrócej: mały prąd bazy otwiera drogę dla większego prądu kolektora, ale tylko wtedy, gdy warunki polaryzacji są poprawne. To prowadzi wprost do pytania, jak taki element włączyć w rzeczywistym układzie.
Jak włączyć go jako przełącznik bez typowych błędów
W zastosowaniach cyfrowych i sterujących najczęściej stosuję układ low-side, bo jest prosty i odporny na pomyłki: emiter trafia do masy, kolektor do obciążenia, a drugi koniec obciążenia do plusa zasilania. Dzięki temu NPN zwiera obciążenie do masy, czyli ściąga prąd zamiast go podawać.
Minimalny zestaw elementów wygląda zwykle tak:
- rezystor w bazie, który ogranicza prąd sterujący,
- obciążenie po stronie kolektora,
- opcjonalny rezystor baza-emiter, który pomaga pewnie wyłączyć tranzystor,
- dioda równoległa do cewki, jeśli steruję przekaźnikiem, elektrozaworem albo silnikiem.
Przy obliczaniu rezystora bazy korzystam z prostego podejścia: w przełączaniu zakładam wymuszony współczynnik wzmocnienia około 10. Jeśli mam zatem obciążenie 100 mA i sterowanie 5 V, to potrzebuję około 10 mA prądu bazy. Rezystor liczę w przybliżeniu jako (5 V - 0,7 V) / 10 mA, co daje 430 Ω; w praktyce wybieram najbliższą wartość z szeregu, zwykle 470 Ω. To nie jest uniwersalny wzór na każdy układ, ale działa dobrze jako bezpieczny punkt startu.
Tu pojawia się ważne ograniczenie: jeśli mikrokontroler ma wyjście 3,3 V i potrzebujesz dużego prądu kolektora, baza może wymagać zbyt dużego prądu jak na pin sterujący. Wtedy zamiast sztucznie dociążać wyjście lepiej przejść na driver albo tranzystor MOSFET. To nie jest porażka projektu, tylko rozsądna granica technologii.
Kiedy tor sterowania jest już jasny, naturalnie pojawia się pytanie, czy NPN zawsze wygrywa z PNP. Nie zawsze, i właśnie tu różnica ma znaczenie.
Czym różni się od PNP i kiedy wybieram który
Porównanie jest proste, ale ma praktyczny skutek: NPN zwykle lepiej pasuje do sterowania od strony masy, a PNP do przełączania dodatniej szyny zasilania. W projektach amatorskich i wielu układach przemysłowych NPN jest częściej wybierany, bo łatwiej go sterować z logiki 5 V lub 3,3 V.
| Cecha | NPN | PNP |
|---|---|---|
| Przepływ nośników | Elektrony dominują w przewodzeniu | Dziury dominują w przewodzeniu |
| Typowe włączenie | Low-side, czyli po stronie masy | High-side, czyli po stronie plusa |
| Logika sterowania | Łatwe sterowanie sygnałem dodatnim względem emitera | Wymaga innej polaryzacji, często bardziej kłopotliwej |
| Najczęstsze zastosowanie | Przełączanie LED, przekaźników, małych silników, prostych wzmacniaczy | Układy, w których wygodniej odcinać dodatnią linię zasilania |
| Ocena praktyczna | Najczęściej mój pierwszy wybór do prostych układów | Dobry wybór, gdy topologia zasilania tego wymaga |
Jeśli patrzę wyłącznie na wygodę uruchomienia, NPN wygrywa tam, gdzie potrzebuję prostego ściągania do masy. Jeśli jednak układ wymaga przełączania "po plusie", nie próbuję na siłę odwracać logiki, tylko dobieram PNP albo inny układ sterujący. Następny krok to selekcja parametrów z noty katalogowej, bo tam ukryte są granice tego, co naprawdę wolno zrobić.
Jak czytam notę katalogową, żeby nie przepłacić błędem
W nocie katalogowej nie szukam przede wszystkim marketingowej nazwy serii, tylko kilku liczb, które decydują o bezpieczeństwie projektu. W praktyce zaczynam od czterech pozycji.
- VCEO lub podobne napięcie kolektor-emiter, które mówi, ile napięcia tranzystor może znieść bez uszkodzenia.
- IC max, czyli maksymalny prąd kolektora; warto zostawić zapas, zamiast projektować "na styk".
- VCE(sat), bo przy pracy jako przełącznik to właśnie spadek napięcia włączenia decyduje o stratach mocy.
- PD i warunki chłodzenia, czyli to, ile ciepła element naprawdę odda do otoczenia.
Praktyczna reguła, której trzymam się najczęściej, jest prosta: napięcie znamionowe wybieram z co najmniej dwukrotnym zapasem względem zasilania, a prąd znamionowy z rezerwą około 1,5 do 2 razy większą niż przewidywane obciążenie. To nie zastępuje analizy termicznej, ale zmniejsza ryzyko, że układ zacznie działać tylko na stole, a po zamknięciu obudowy już nie.
W tranzystorach mocy hFE bywa kuszący jako liczba, ale przy dużym prądzie potrafi być znacznie niższy niż w małosygnałowych odpowiednikach. Dlatego do sterowania obciążeniem nigdy nie planuję układu wyłącznie na podstawie idealnego wzmocnienia z katalogu. W praktyce zostawiam margines, bo temperatura i prąd lubią ten parametr pogarszać.
Po sprawdzeniu katalogu łatwo dojść do ostatniego pytania: gdzie taki element działa najlepiej, a gdzie zaczynają się typowe wpadki. To właśnie ten etap najczęściej odróżnia działający prototyp od układu, który tylko wygląda poprawnie.
Gdzie sprawdza się najlepiej i jakie błędy popełnia się najczęściej
Najlepsze zastosowania są dość przewidywalne: proste przełączanie LED-ów, sterowanie przekaźnikami, kluczowanie małych obciążeń, poziomowanie sygnałów i podstawowe stopnie wzmacniające. NPN dobrze czuje się tam, gdzie trzeba szybko załączać i wyłączać prąd oraz gdzie ważna jest prostota sterowania.
Najczęstsze błędy, jakie widzę, są powtarzalne:
- brak rezystora w bazie, przez co element sterujący dostaje zbyt duży prąd,
- pominięcie diody przy cewce, co kończy się przepięciem przy wyłączaniu,
- za mały zapas na prąd i temperaturę,
- mylenie wyprowadzeń, bo obudowy TO-92 i TO-220 nie mają jednego uniwersalnego układu pinów,
- oczekiwanie, że hFE będzie stałe w każdym punkcie pracy.
Jeśli układ ma pracować z obciążeniem indukcyjnym, dioda zwrotna nie jest dodatkiem "na wszelki wypadek", tylko elementem ochronnym. Gdy jej zabraknie, tranzystor może nie uszkodzi się od razu, ale skrócenie jego życia jest bardzo realne. Właśnie dlatego przy prostych sterownikach wolę dodać jeden mały element więcej niż później szukać przyczyny losowych awarii.
Na tym etapie zostaje już tylko krótka lista rzeczy, które sprawdzam przed uznaniem układu za gotowy.
Co jeszcze sprawdzam przed zamknięciem projektu z NPN-em
Zanim uznam układ za gotowy, robię prosty przegląd. To zwykle oszczędza więcej czasu niż późniejsze poprawki.
- Sprawdzam pinout konkretnego modelu, a nie tylko rodziny tranzystorów.
- Liczymy prąd bazy dla realnego obciążenia, nie dla wartości "na oko".
- Mierzę, czy tranzystor w nasyceniu nie grzeje się za mocno po kilku minutach pracy.
- Przy obciążeniu indukcyjnym potwierdzam obecność diody gaszącej.
- Jeśli sterowanie z MCU robi się zbyt ciężkie prądowo, zmieniam topologię zamiast walczyć z limitem pinu.
W dobrze zaprojektowanym układzie NPN nie jest elementem problematycznym. Jest po prostu przewidywalnym narzędziem: szybkim, tanim i użytecznym, ale tylko wtedy, gdy respektuje się jego ograniczenia i nie udaje, że każdy tranzystor zachowuje się tak samo.
