Jak działa 2 prawo Kirchhoffa? Rozwiąż obwody krok po kroku

Artykuł ma na celu kompleksowe wyjaśnienie drugiego prawa Kirchhoffa – fundamentalnej zasady analizy obwodów elektrycznych. Dowiesz się, czym jest to prawo, poznasz jego wzór matematyczny, a co najważniejsze, nauczysz się praktycznego zastosowania w rozwiązywaniu obwodów, dzięki szczegółowym przykładom krok po kroku. Zrozumiesz również jego fizyczny sens i związek z pierwszym prawem Kirchhoffa, co uczyni Cię biegłym w analizie nawet złożonych układów.

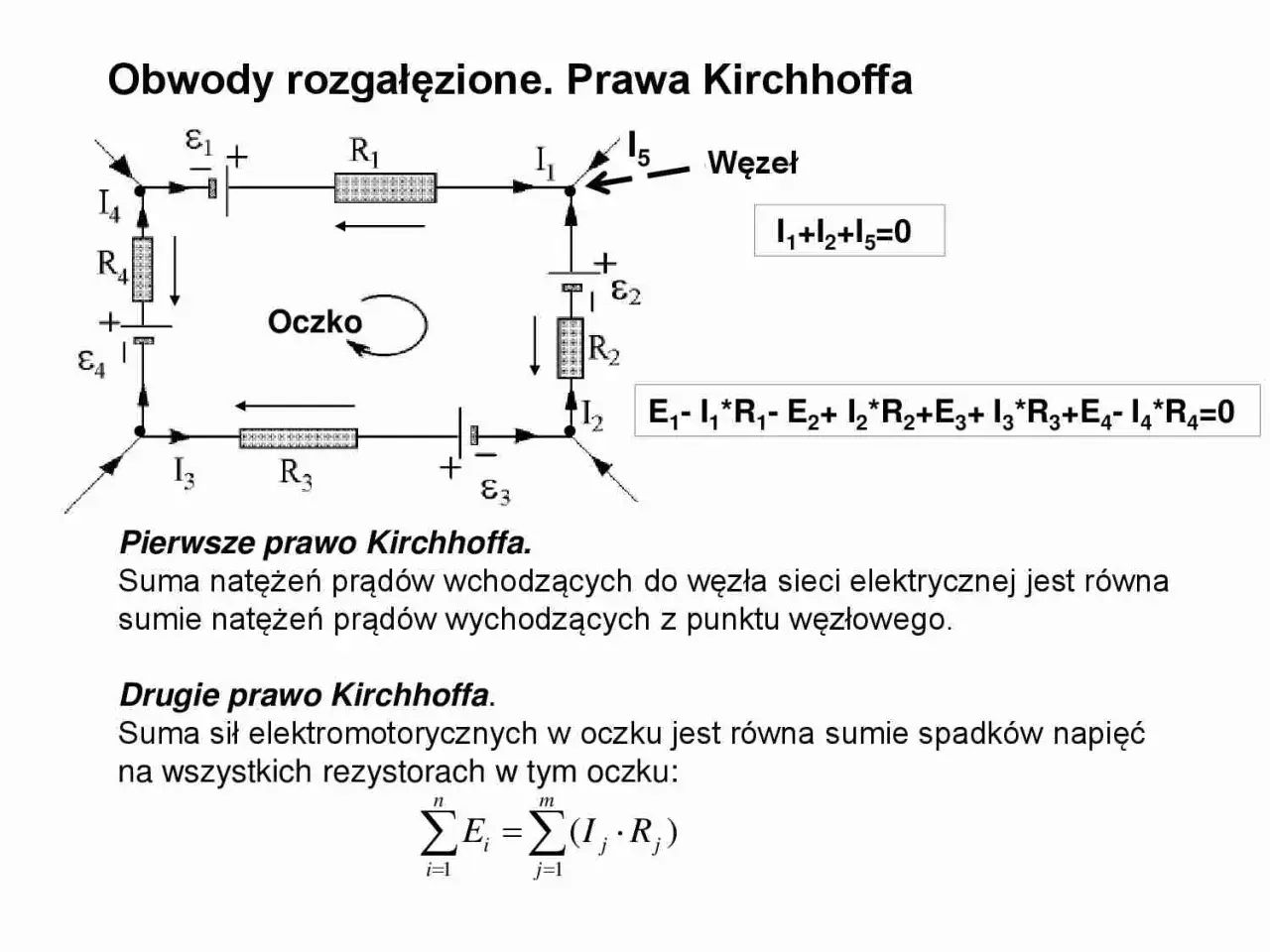

Dlaczego II prawo Kirchhoffa to fundament analizy obwodów elektrycznych?

W świecie elektroniki i elektrotechniki, gdzie obwody stają się coraz bardziej złożone, potrzebujemy narzędzi, które pozwalają nam precyzyjnie zrozumieć, co dzieje się w każdym ich punkcie. Drugie prawo Kirchhoffa jest właśnie takim narzędziem, stanowiącym jeden z filarów analizy obwodów elektrycznych.

Czym jest napięciowe prawo Kirchhoffa (NPK)? Wprowadzenie do tematu

Drugie prawo Kirchhoffa, często nazywane również napięciowym prawem Kirchhoffa (NPK) lub prawem oczek, to fundamentalna zasada używana do analizy obwodów elektrycznych. Mówi nam, że w dowolnym zamkniętym obwodzie elektrycznym, czyli tzw. oczku, suma wszystkich spadków i wzrostów napięć musi być równa zeru. To prawo jest absolutnie kluczowe, ponieważ pozwala nam analizować złożone obwody, w których samo prawo Ohma jest niewystarczające do pełnego zrozumienia rozkładu prądów i napięć.

Kiedy samo prawo Ohma przestaje wystarczać?

Prawo Ohma jest niezwykle użyteczne w prostych obwodach, gdzie mamy jedno źródło napięcia i kilka rezystorów połączonych szeregowo lub równolegle. Jednak gdy obwody stają się bardziej skomplikowane – na przykład są to obwody rozgałęzione, zawierające wiele źródeł napięcia lub prądu, a także wiele niezależnych pętli – wtedy samo prawo Ohma przestaje być wystarczające. Nie pozwala ono na bezpośrednie wyznaczenie wszystkich prądów i napięć w każdej gałęzi obwodu. W takich sytuacjach, aby w pełni scharakteryzować obwód i obliczyć wszystkie nieznane wartości, musimy sięgnąć po potężniejsze narzędzia, jakimi są prawa Kirchhoffa.

Jak brzmi definicja i wzór drugiego prawa Kirchhoffa?

Aby skutecznie stosować drugie prawo Kirchhoffa, musimy najpierw dokładnie zrozumieć jego formalną definicję i matematyczny zapis. To klucz do poprawnego interpretowania zjawisk w obwodach.

Formalna definicja: algebraiczna suma napięć w oczku

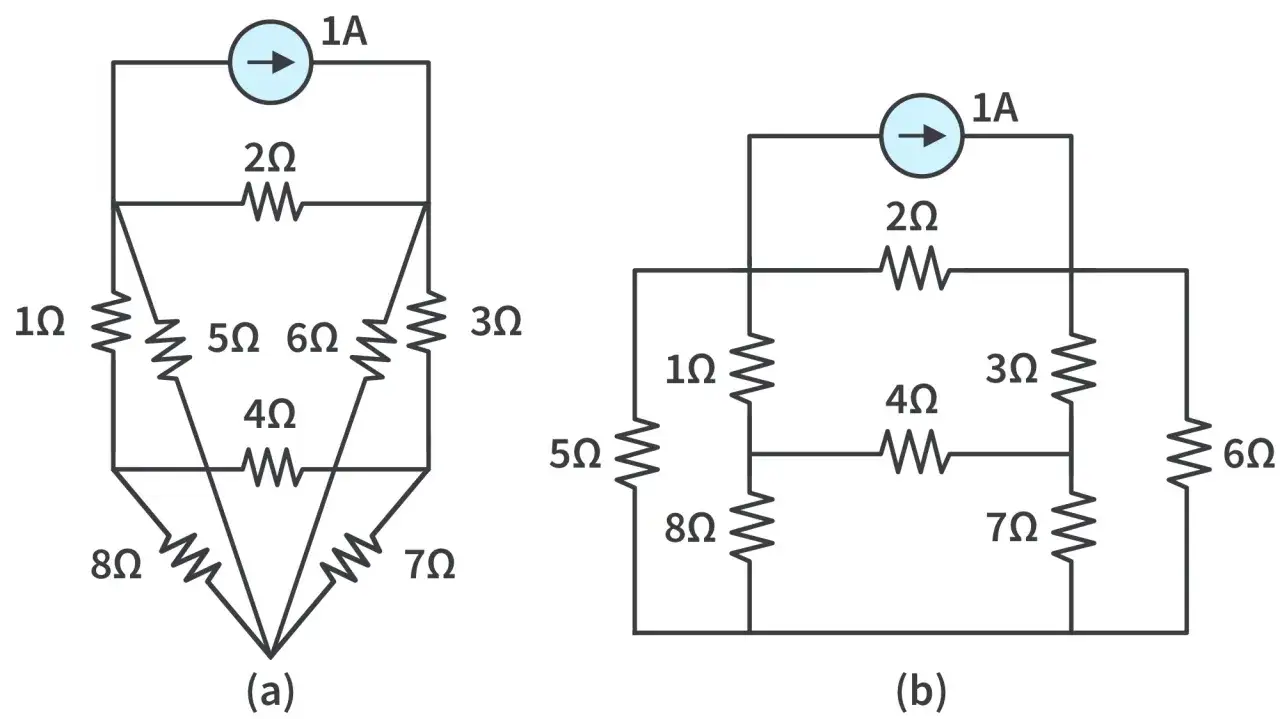

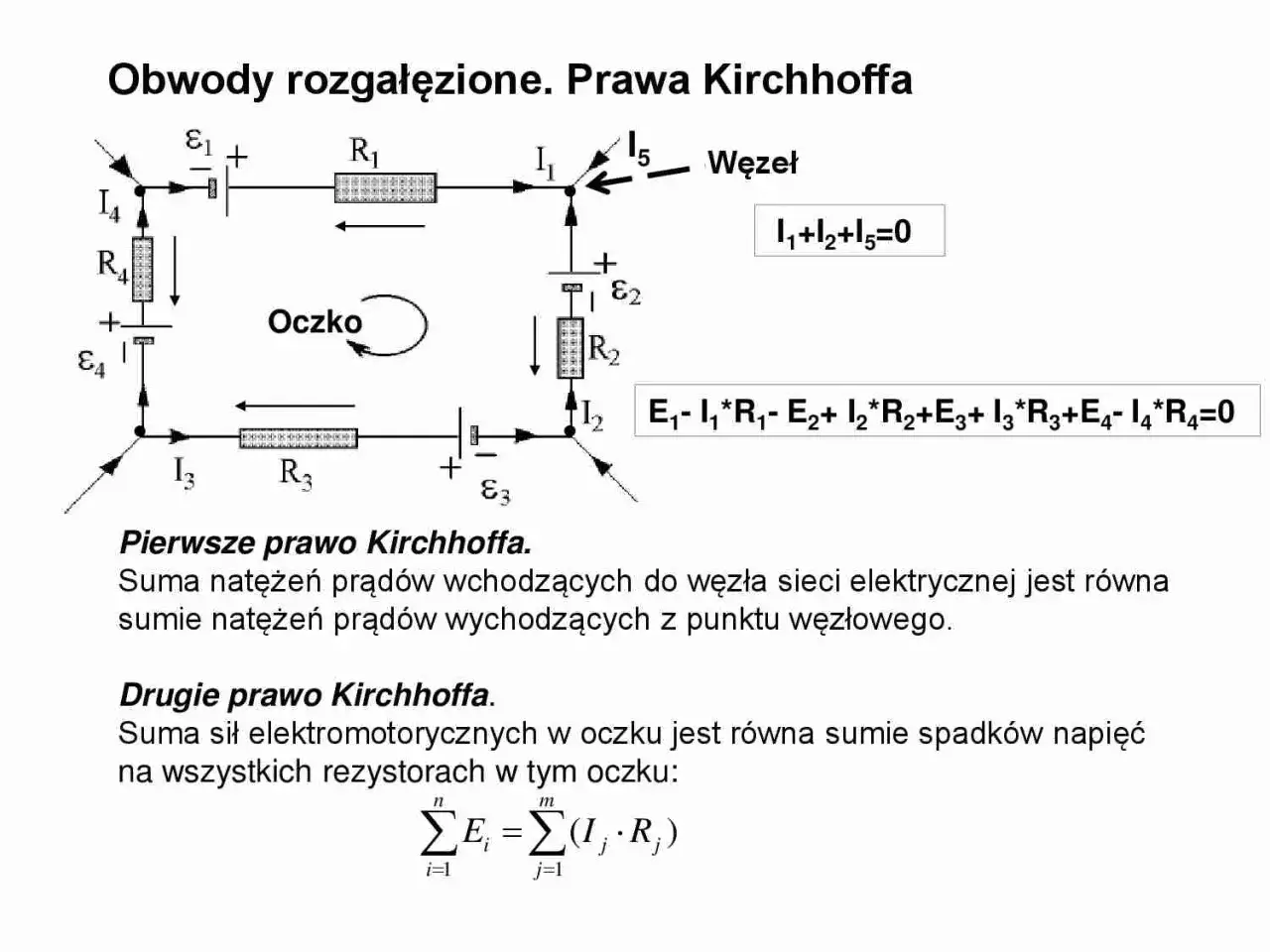

Drugie prawo Kirchhoffa można sformułować na kilka sposobów, które jednak opisują to samo zjawisko. Jedna z definicji mówi, że w zamkniętym obwodzie suma algebraiczna sił elektromotorycznych (napięć na źródłach) jest równa sumie algebraicznej spadków napięć na elementach pasywnych (np. rezystorach). Bardziej ogólne i często używane sformułowanie, które osobiście preferuję ze względu na jego uniwersalność, stwierdza, że suma algebraiczna zmian potencjału (napięć) w dowolnie wybranym zamkniętym obwodzie (oczku) jest równa zeru. Oznacza to, że jeśli zaczniemy w dowolnym punkcie oczka i obejdziemy je, wracając do punktu wyjścia, suma wszystkich napotkanych napięć (wzrostów i spadków) musi wynieść zero.

Zgodnie z drugim prawem Kirchhoffa, w dowolnym zamkniętym obwodzie elektrycznym suma algebraiczna wszystkich napięć jest równa zeru.

Wzór, który musisz znać: ΣU = 0 wyjaśniony prostymi słowami

Matematycznie drugie prawo Kirchhoffa zapisujemy jako: ΣU = 0. Ten wzór oznacza, że suma (Σ) wszystkich napięć (U) w zamkniętym oczku jest równa zeru. Inna forma zapisu, która rozróżnia źródła od odbiorników, to Σ ε = Σ (I ⋅ R). Tutaj:

• U to napięcie, czyli różnica potencjałów między dwoma punktami.
• ε (epsilon) to siła elektromotoryczna (SEM), czyli napięcie generowane przez źródło energii (np. baterię).
• I to natężenie prądu płynącego przez dany element.
• R to rezystancja, czyli opór elektryczny danego elementu.

Pierwszy wzór (ΣU = 0) jest bardziej ogólny i obejmuje zarówno siły elektromotoryczne, jak i spadki napięć na rezystorach, traktując je jako "napięcia". Drugi wzór (Σ ε = Σ (I ⋅ R)) wyraźnie oddziela napięcia generowane przez źródła od spadków napięć na elementach pasywnych, takich jak rezystory, które zgodnie z prawem Ohma wynoszą I ⋅ R. Obie formy są poprawne i prowadzą do tych samych wyników, jednak ich użycie zależy od preferencji i sposobu podejścia do problemu.

Fizyczny sens prawa: Jak zasada zachowania energii działa w obwodzie?

Fizyczny sens drugiego prawa Kirchhoffa jest głęboko zakorzeniony w zasadzie zachowania energii. W zamkniętym obwodzie elektrycznym energia dostarczana przez źródła (np. baterie) musi być w całości zużyta, czyli rozproszona, przez odbiorniki (np. rezystory, które zamieniają energię elektryczną na ciepło). Innymi słowy, nie możemy stworzyć ani zniszczyć energii w obwodzie – możemy ją jedynie przekształcić. Jeśli zaczniemy w dowolnym punkcie oczka i wrócimy do niego, całkowita zmiana potencjału musi być zerowa, ponieważ nie ma żadnego netto zysku ani straty energii. To właśnie ta fundamentalna zasada sprawia, że suma algebraiczna napięć w zamkniętym oczku zawsze wynosi zero. Według danych medianauka.pl, jest to jeden z kluczowych aspektów zrozumienia, jak energia przepływa i jest wykorzystywana w obwodach.

Jak krok po kroku zastosować II prawo Kirchhoffa w praktyce?

Zrozumienie teorii to jedno, ale prawdziwa magia dzieje się, gdy potrafimy zastosować to prawo w praktyce. Pozwól, że przeprowadzę Cię przez proces rozwiązywania obwodów krok po kroku.

Krok 1: Prawidłowe wyznaczanie oczek w obwodzie elektrycznym

Pierwszym i często niedocenianym krokiem jest prawidłowe zidentyfikowanie niezależnych zamkniętych pętli, czyli oczek, w obwodzie. Oczko to dowolna ścieżka, która zaczyna się i kończy w tym samym punkcie, nie przechodząc przez żaden węzeł ani element więcej niż raz. Liczba niezależnych oczek jest kluczowa, ponieważ określa, ile niezależnych równań będziemy musieli zapisać, aby rozwiązać obwód. Zazwyczaj, jeśli obwód ma W węzłów i G gałęzi, liczba niezależnych oczek wynosi G - W + 1.

Krok 2: Założenie kierunku prądu i "strzałkowanie" napięć – klucz do sukcesu

Następnie, dla każdej gałęzi obwodu, w której płynie nieznany prąd, musimy założyć arbitralny kierunek przepływu prądu. Nie martw się, jeśli początkowo założysz zły kierunek – wynik obliczeń to skoryguje. Kolejnym ważnym krokiem jest wybranie kierunku obchodzenia każdego oczka. Możesz wybrać kierunek zgodny lub przeciwny do ruchu wskazówek zegara. Bądź konsekwentny w swoim wyborze dla każdego oczka. Na koniec, "strzałkujemy" napięcia na elementach: na rezystorach strzałka napięcia zawsze wskazuje w kierunku przeciwnym do założonego kierunku prądu (od wyższego potencjału do niższego), natomiast na źródłach napięcia strzałka napięcia wskazuje od bieguna ujemnego do dodatniego.

Krok 3: Zapisywanie równania dla oczka – o czym musisz pamiętać?

Mając wyznaczone oczka, założone kierunki prądów i napięć, możemy przystąpić do zapisywania równań napięciowych dla każdego oczka. Obchodzimy każde oczko zgodnie z wybranym kierunkiem i sumujemy wszystkie napięcia. Pamiętaj, że każde napięcie w oczku musi być uwzględnione, a jego znak zależy od konwencji, którą za chwilę omówię.

Konwencja znaków: Kiedy dodawać, a kiedy odejmować napięcia?

To jest moment, w którym wielu początkujących popełnia błędy, ale z moich doświadczeń wynika, że z odrobiną uwagi można to opanować. Konwencja znaków jest następująca:

• Jeśli podczas obchodzenia oczka napotykamy źródło napięcia i przechodzimy od jego bieguna ujemnego do dodatniego (czyli zgodnie z kierunkiem siły elektromotorycznej), to napięcie źródła dodajemy do sumy. Jeśli przechodzimy od dodatniego do ujemnego, to je odejmujemy. Innymi słowy, siły elektromotoryczne są dodatnie, jeśli ich zwrot jest zgodny z kierunkiem obchodzenia.
• Jeśli przechodzimy przez rezystor:
  • Jeśli kierunek obchodzenia oczka jest zgodny z założonym kierunkiem prądu płynącego przez rezystor, to spadek napięcia na nim (I ⋅ R) odejmujemy (traktujemy jako spadek potencjału).
  • Jeśli kierunek obchodzenia oczka jest przeciwny do założonego kierunku prądu, to spadek napięcia na nim (I ⋅ R) dodajemy (traktujemy jako wzrost potencjału).

Spadki napięcia na rezystorach są ujemne, gdy kierunek obchodzenia jest zgodny z kierunkiem prądu. Kluczem jest konsekwencja w stosowaniu tej konwencji dla każdego elementu w każdym oczku.

Rozwiązywanie obwodów w praktyce – przykłady od A do Z

Teoria jest ważna, ale to praktyka czyni mistrza. Przyjrzyjmy się kilku przykładom, które pokażą, jak zastosować drugie prawo Kirchhoffa do konkretnych obwodów.

Przykład 1: Analiza prostego obwodu z jednym źródłem i jednym oczkiem

Wyobraźmy sobie prosty obwód szeregowy składający się ze źródła napięcia E = 10V i dwóch rezystorów R1 = 2Ω oraz R2 = 3Ω. Chcemy obliczyć prąd I płynący w obwodzie.

1. Identyfikacja oczek: Mamy jedno zamknięte oczko.
2. Założenie kierunku prądu i obchodzenia: Załóżmy, że prąd I płynie zgodnie z ruchem wskazówek zegara (od plusa źródła, przez R1, R2, do minusa źródła). Kierunek obchodzenia oczka również przyjmijmy zgodnie z ruchem wskazówek zegara.
3. Zapisanie równania:
   • Zaczynamy od źródła E. Przechodzimy od minusa do plusa, więc napięcie E jest dodatnie: +E.
   • Przechodzimy przez R1. Kierunek prądu jest zgodny z kierunkiem obchodzenia, więc spadek napięcia I⋅R1 jest ujemny: -I⋅R1.
   • Przechodzimy przez R2. Kierunek prądu jest zgodny z kierunkiem obchodzenia, więc spadek napięcia I⋅R2 jest ujemny: -I⋅R2.
   Sumując wszystko, otrzymujemy: E - I⋅R1 - I⋅R2 = 0.
4. Rozwiązanie: 10V - I⋅2Ω - I⋅3Ω = 0 10V - I⋅(2Ω + 3Ω) = 0 10V - I⋅5Ω = 0 I⋅5Ω = 10V I = 10V / 5Ω = 2A

Prąd w obwodzie wynosi 2A. Jak widać, w tym prostym przypadku prawo Ohma (I = E / (R1+R2)) dałoby ten sam wynik, ale to dobry start do zrozumienia metody.

Przykład 2: Obwód z dwoma oczkami – jak poradzić sobie z układem równań?

Teraz weźmy przykład z dwoma niezależnymi oczkami, dwoma źródłami napięcia (E1, E2) i trzema rezystorami (R1, R2, R3). Chcemy znaleźć prądy I1, I2, I3 w każdej gałęzi.

1. Identyfikacja oczek: Mamy dwa niezależne oczka. Oczko 1 (lewe) i Oczko 2 (prawe).
2. Założenie kierunków prądów i obchodzenia:
   • Załóżmy I1 płynące przez R1 i E1 (w lewym oczku, w dół).
   • Załóżmy I2 płynące przez R2 (środkowa gałąź, w dół).
   • Załóżmy I3 płynące przez R3 i E2 (w prawym oczku, w dół).
   • Kierunki obchodzenia obu oczek przyjmijmy zgodnie z ruchem wskazówek zegara.
3. Zapisanie równań:
   • Dla Oczka 1: E1 - I1⋅R1 - I2⋅R2 = 0 (zakładając, że I1 i I2 płyną w dół w ich gałęziach, a w gałęzi środkowej prąd I2 jest zgodny z kierunkiem obchodzenia oczka 1).
   • Dla Oczka 2: E2 - I3⋅R3 - I2⋅R2 = 0 (tutaj prąd I2 w gałęzi środkowej jest przeciwny do kierunku obchodzenia oczka 2, więc spadek napięcia na R2 będzie miał inny znak, jeśli będziemy go rozpatrywać jako I2⋅R2. Lepszym podejściem jest zastosowanie KCL dla węzła między R1, R2, R3: I1 + I3 = I2).

   W tym przypadku, aby poprawnie zapisać równania, często musimy najpierw zastosować pierwsze prawo Kirchhoffa (KCL) dla węzłów. Jeśli mamy węzeł, gdzie spotykają się I1, I2, I3, możemy zapisać np. I1 + I3 = I2. Wtedy w równaniach oczkowych będziemy mieli mniej niewiadomych, lub będziemy mogli wyrazić jeden prąd za pomocą innych.

   Przyjmijmy dla uproszczenia, że I1 płynie w dół przez R1, I2 płynie w dół przez R2, a I3 płynie w dół przez R3. Wtedy dla górnego węzła mamy I1 + I3 = I2 (KCL).

   • Oczko lewe (zgodnie z ruchem wskazówek zegara): +E1 - I1⋅R1 - I2⋅R2 = 0
   • Oczko prawe (zgodnie z ruchem wskazówek zegara): +I2⋅R2 - I3⋅R3 - E2 = 0 (zauważ, że w prawym oczku, obchodząc zgodnie ze wskazówkami zegara, przechodzimy przez R2 w kierunku przeciwnym do I2, więc spadek napięcia I2⋅R2 jest dodatni, a przez E2 od plusa do minusa, więc E2 jest ujemne).
4. Rozwiązanie układu równań: Mamy teraz układ trzech równań z trzema niewiadomymi (I1, I2, I3). Możemy go rozwiązać metodą podstawiania, eliminacji Gaussa lub macierzowo. To już czysta algebra, ale kluczowe jest prawidłowe zapisanie początkowych równań.

Co, jeśli prąd wyjdzie ujemny? Interpretacja wyników

Zdarza się, że po rozwiązaniu układu równań otrzymujemy ujemną wartość dla natężenia prądu. Nie jest to błąd! Jeśli po rozwiązaniu układu równań natężenie prądu okaże się ujemne, oznacza to po prostu, że jego rzeczywisty kierunek jest przeciwny do założonego. Założyliśmy arbitralny kierunek, a ujemny wynik informuje nas o prawdziwym kierunku przepływu. Na przykład, jeśli założyliśmy, że prąd płynie w prawo, a wynik to -2A, oznacza to, że w rzeczywistości prąd o wartości 2A płynie w lewo.

Najczęstsze pułapki i błędy przy stosowaniu prawa oczek – jak ich unikać?

Nawet doświadczonym zdarzają się pomyłki. Znam kilka typowych błędów, które mogą pokrzyżować plany, ale na szczęście łatwo ich uniknąć, wiedząc, na co zwrócić uwagę.

Błędne określanie znaków napięć – na co zwrócić szczególną uwagę?

Najczęstszym źródłem błędów jest nieprawidłowe określanie znaków napięć w równaniach oczkowych. To właśnie tutaj konsekwencja jest najważniejsza. Pamiętaj o zasadzie: jeśli kierunek obchodzenia oczka jest zgodny z kierunkiem siły elektromotorycznej źródła (od minusa do plusa), dodajemy. Jeśli jest przeciwny (od plusa do minusa), odejmujemy. Dla rezystorów: jeśli kierunek obchodzenia jest zgodny z założonym kierunkiem prądu, spadek napięcia I⋅R odejmujemy. Jeśli przeciwny, dodajemy. Zawsze wizualizuj sobie, jak "przechodzisz" przez element i jak zmienia się potencjał.

Problem z wyborem oczek – czy każda zamknięta pętla jest poprawna?

Nie każda zamknięta pętla w obwodzie jest "niezależnym" oczkiem, które możemy wykorzystać do utworzenia unikalnego równania. Wybór zależnych oczek prowadzi do redundantnych równań, które nie dostarczą nam nowych informacji i uniemożliwią rozwiązanie układu. Ważne jest, aby wybrać minimalną liczbę oczek, które obejmują wszystkie gałęzie obwodu, ale żadne z nich nie jest kombinacją innych. Dobrą zasadą jest, aby każde nowe oczko zawierało przynajmniej jedną gałąź, która nie była częścią poprzednio wybranych oczek.

Pominięcie oporu wewnętrznego źródła – kiedy ma to krytyczne znaczenie?

W idealnych modelach często zakładamy, że źródła napięcia są idealne, czyli nie mają oporu wewnętrznego. Jednak w rzeczywistych obwodach, zwłaszcza przy dużych prądach lub w precyzyjnych zastosowaniach, pominięcie oporu wewnętrznego źródła może prowadzić do znaczących błędów w obliczeniach. Opór wewnętrzny (oznaczany często jako r) powoduje dodatkowy spadek napięcia w samym źródle, co efektywnie zmniejsza napięcie dostępne dla reszty obwodu. Zawsze zastanów się, czy w danym kontekście opór wewnętrzny jest na tyle mały, że można go zaniedbać, czy też powinien być włączony do modelu jako dodatkowy rezystor szeregowy ze źródłem.

Drugie a pierwsze prawo Kirchhoffa – dlaczego potrzebujesz obu?

Prawa Kirchhoffa to duet, który działa najlepiej razem. Choć każde z nich ma swoje zastosowanie, ich połączenie pozwala na pełną i precyzyjną analizę nawet najbardziej skomplikowanych obwodów.

Jak prądowe i napięciowe prawo Kirchhoffa uzupełniają się wzajemnie?

Pierwsze prawo Kirchhoffa (KCL), znane również jako prawo prądowe lub prawo węzłów, dotyczy zachowania ładunku elektrycznego. Mówi, że suma algebraiczna prądów wpływających do węzła jest równa sumie prądów wypływających z węzła (ΣI = 0). Drugie prawo Kirchhoffa (KVL), czyli prawo napięciowe lub prawo oczek, dotyczy natomiast zachowania energii. Jak już wiemy, mówi ono, że suma algebraiczna napięć w zamkniętym oczku jest równa zeru (ΣU = 0). Widzisz więc, że KCL zajmuje się prądami w punktach rozgałęzienia (węzłach), podczas gdy KVL zajmuje się napięciami w zamkniętych pętlach (oczkach). Do pełnej analizy złożonych obwodów, zwłaszcza tych rozgałęzionych z wieloma węzłami i oczkami, często konieczne jest jednoczesne zastosowanie obu praw. KCL pomaga nam powiązać prądy w różnych gałęziach, a KVL pozwala zapisać równania napięciowe dla oczek, co w połączeniu daje nam wystarczającą liczbę równań do rozwiązania całego obwodu.

Przeczytaj również: Jak podłączyć modem do komputera stacjonarnego - proste kroki i porady

Metoda prądów oczkowych: synergia obu praw w praktycznym zastosowaniu

Jedną z zaawansowanych technik analizy obwodów, która w sposób pośredni wykorzystuje oba prawa Kirchhoffa, jest metoda prądów oczkowych. Zamiast definiować prądy w każdej gałęzi, definiujemy tzw. prądy oczkowe, które krążą w każdym niezależnym oczku. Następnie zapisujemy równania napięciowe dla każdego oczka, uwzględniając wpływ sąsiednich prądów oczkowych. Ta metoda często upraszcza rozwiązywanie złożonych obwodów, redukując liczbę potrzebnych równań i eliminując potrzebę bezpośredniego stosowania KCL dla każdego węzła, ponieważ KCL jest w niej niejako "wbudowane". To pokazuje, jak potężne stają się te prawa, gdy są stosowane w synergii.

Gdzie w nowoczesnej elektronice spotkasz zastosowanie II prawa Kirchhoffa?

Zrozumienie drugiego prawa Kirchhoffa to nie tylko teoria z podręcznika. Jego zastosowania są wszechobecne w praktycznie każdej dziedzinie elektroniki i elektrotechniki. Oto kilka przykładów, gdzie to fundamentalne prawo odgrywa kluczową rolę:

• Projektowanie i analiza układów zasilania: Niezależnie od tego, czy projektujesz prosty zasilacz, czy zaawansowaną przetwornicę DC-DC, KVL jest niezbędne do zapewnienia prawidłowego rozkładu napięć i prądów, a tym samym stabilnej pracy urządzenia.
• Analiza złożonych obwodów scalonych: Wewnątrz mikroprocesorów czy układów FPGA znajdują się miliardy tranzystorów połączonych w skomplikowane sieci. Chociaż analiza odbywa się na wyższym poziomie abstrakcji, u podstaw każdego symulatora i narzędzia do weryfikacji leżą prawa Kirchhoffa.
• Diagnostyka i rozwiązywanie problemów w układach elektronicznych: Kiedy układ nie działa, inżynierowie używają praw Kirchhoffa (często intuicyjnie) do śledzenia ścieżek prądu i napięcia, lokalizowania usterek, zwarć czy przerw w obwodzie.
• Projektowanie filtrów i wzmacniaczy: W układach analogowych, takich jak filtry aktywne czy wzmacniacze operacyjne, KVL jest wykorzystywane do ustalania punktów pracy, wzmocnienia i charakterystyk częstotliwościowych.
• Analiza sieci energetycznych: W skali makro, od lokalnych sieci dystrybucyjnych po krajowe systemy przesyłowe, KVL jest stosowane do modelowania przepływów mocy, optymalizacji i zapewnienia stabilności sieci.
• Systemy sterowania i automatyki: Wszelkie układy sterujące, od prostych regulatorów PID po złożone systemy robotyczne, opierają się na precyzyjnym pomiarze i kontroli napięć i prądów, co wymaga głębokiego zrozumienia praw Kirchhoffa.

Jak widać, zrozumienie tego prawa jest absolutnie kluczowe dla każdego inżyniera elektronika czy elektryka. To narzędzie, które pozwala mi codziennie rozwiązywać realne problemy i projektować funkcjonalne układy.
