Multiplekser - Jak działa i dlaczego jest niezbędny w elektronice?

Wprowadzenie do świata multiplekserów to kluczowy krok dla każdego, kto zajmuje się elektroniką, od początkujących hobbystów po doświadczonych inżynierów. Ten artykuł stanowi kompleksowy przewodnik po tym, czym jest multiplekser, jak działa i gdzie znajduje zastosowanie, oferując zarówno podstawowe definicje, jak i praktyczne przykłady.

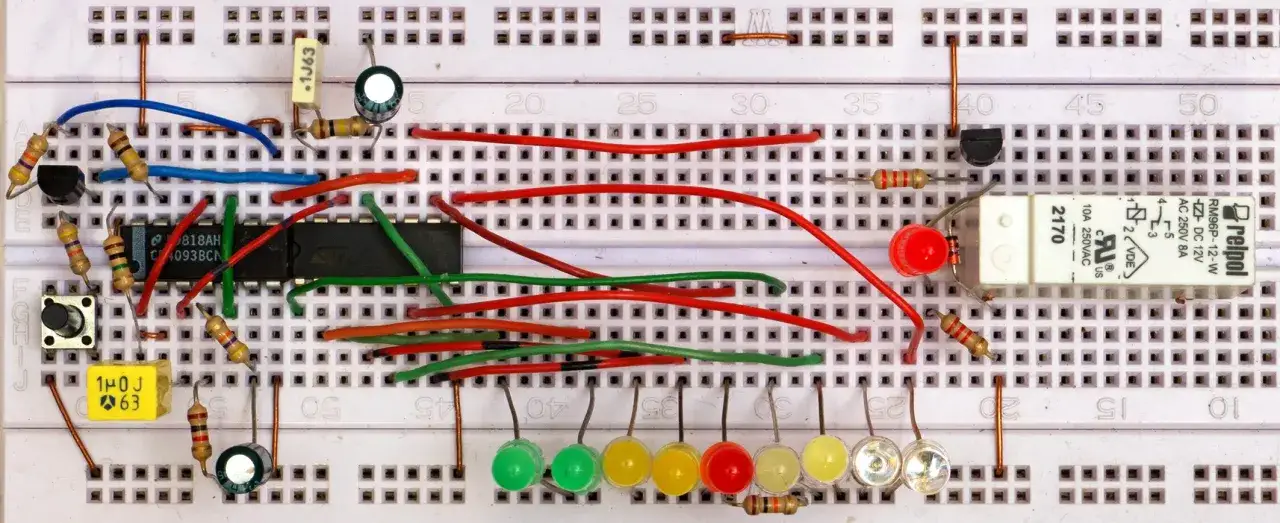

Czym jest multiplekser i dlaczego każdy elektronik powinien go znać?

Multiplekser, często skracany do MUX, to fundamentalny układ kombinacyjny w elektronice, którego głównym zadaniem jest wybór jednego z wielu dostępnych sygnałów wejściowych i przekazanie go na pojedyncze wyjście. Wybór ten jest precyzyjnie kontrolowany za pomocą sygnałów na specjalnych liniach adresowych, co czyni go niezwykle elastycznym narzędziem. W mojej ocenie, zrozumienie działania multipleksera jest absolutnie kluczowe dla każdego, kto pracuje z układami elektronicznymi, niezależnie od poziomu zaawansowania. Jego wszechstronność pozwala na znaczną optymalizację projektów, redukcję złożoności okablowania i efektywniejsze wykorzystanie zasobów, takich jak piny mikrokontrolerów.

Elektroniczny selektor sygnałów – prosta analogia dla zrozumienia podstaw

Aby w pełni zrozumieć ideę multipleksera, często posługuję się prostymi analogiami. Wyobraźmy sobie operatora telefonicznego, który ma przed sobą wiele linii przychodzących, ale tylko jedną linię wychodzącą do rozmówcy. Operator ten, na podstawie numeru, który wybieramy (czyli linii adresowej), łączy nas z konkretną osobą dzwoniącą. Podobnie działa multiplekser – to taki elektroniczny selektor sygnałów, który potrafi wybrać jeden z wielu sygnałów wejściowych i skierować go do jednego, wspólnego wyjścia. Można go również porównać do zaawansowanego przełącznika wielopozycyjnego, gdzie wybór pozycji odbywa się elektronicznie, a nie mechanicznie.

Różnica między multiplekserem, przełącznikiem a demultiplekserem

Choć multiplekser bywa nazywany przełącznikiem, istnieją między nimi istotne różnice. Prosty przełącznik, czy to mechaniczny, czy tranzystorowy, zazwyczaj ma jedno wejście i jedno wyjście, lub jedno wejście i wiele wyjść, ale bez skomplikowanego wyboru przez linie sterujące. Multiplekser natomiast, jak już wspomniałem, wybiera jedno z wielu wejść i kieruje je na jedno wyjście, a ten wybór jest dynamicznie sterowany. Z kolei układem o działaniu odwrotnym do multipleksera jest demultiplekser (DEMUX). Demultiplekser pobiera sygnał z jednego wejścia i, również sterowany liniami adresowymi, kieruje go na jedno z wielu możliwych wyjść. To tak, jakby nasz operator telefoniczny miał jedną rozmowę przychodzącą i musiał ją przekierować do jednej z wielu dostępnych osób – wybór odbiorcy zależy od linii adresowych.

Jak działa multiplekser? Klucz do wyboru jednego sygnału z wielu

Mechanizm działania multipleksera opiera się na inteligentnym zarządzaniu sygnałami. Wyobraźmy sobie, że posiadamy wiele źródeł danych, a chcemy, aby w danym momencie tylko jedno z nich było aktywne i przekazywało swoje informacje dalej. Multiplekser realizuje to zadanie, wykorzystując sygnały sterujące, które nazywamy liniami adresowymi. To właśnie kombinacja stanów logicznych (zer i jedynek) na tych liniach decyduje o tym, który z sygnałów wejściowych zostanie "otwarty" i przekazany na wyjście. Można to porównać do wybierania konkretnego adresu w pamięci komputera – każda unikalna kombinacja bitów adresowych wskazuje na konkretną lokalizację, a w przypadku multipleksera – na konkretne wejście danych.

Rola wejść danych, wyjścia i linii adresowych w procesie selekcji

Każdy multiplekser składa się z trzech kluczowych elementów:

• Wejścia danych: To miejsca, do których podłączamy sygnały, które chcemy wybierać. Może to być napięcie z czujnika, stan logiczny z innego układu, czy fragment danych.
• Wyjście: Jest to pojedynczy punkt, na którym pojawia się sygnał wybrany z wejść danych.
• Linie adresowe (sterujące): To one są "mózgiem" multipleksera. Ich stan logiczny (0 lub 1) określa, które wejście danych zostanie połączone z wyjściem. Zasada jest prosta: multiplekser posiadający 2^n wejść danych wymaga dokładnie 'n' linii adresowych do ich zaadresowania. Na przykład, multiplekser 8:1 (osiem wejść danych na jedno wyjście) będzie potrzebował 3 linii adresowych (ponieważ 2^3 = 8).

Tablica prawdy w praktyce – jak odczytać działanie multipleksera?

Tablica prawdy to niezastąpione narzędzie do zrozumienia, jak multiplekser reaguje na różne kombinacje sygnałów sterujących. Weźmy dla przykładu multiplekser 4:1, który ma cztery wejścia danych (D0, D1, D2, D3) i dwie linie adresowe (A0, A1).

Wewnętrzna budowa – jak bramki logiczne tworzą funkcjonalność MUX-a

Z perspektywy projektanta układów scalonych, multiplekser jest zbudowany z podstawowych bramek logicznych: AND, OR i NOT. Przyjrzyjmy się uproszczonemu schematowi multipleksera 2:1. Mamy dwa wejścia danych (D0, D1) i jedną linię adresową (A0).

• Sygnał z D0 jest podawany na bramkę AND, której drugie wejście jest sterowane przez linię adresową A0 zanegowaną (NOT A0).
• Sygnał z D1 jest podawany na drugą bramkę AND, której drugie wejście jest sterowane bezpośrednio przez linię adresową A0.
• Wyjścia obu bramek AND są następnie łączone przez bramkę OR, która tworzy ostateczne wyjście multipleksera.

Multiplekser cyfrowy czy analogowy? Którego potrzebujesz do swojego projektu?

Wybór odpowiedniego typu multipleksera jest kluczowy dla sukcesu każdego projektu. W praktyce spotykamy się z dwoma głównymi rodzajami: multiplekserami cyfrowymi i analogowymi. Różnią się one fundamentalnie rodzajem sygnałów, które są w stanie przełączać, a co za tym idzie – ich zastosowaniem. Multipleksery cyfrowe operują na sygnałach binarnych, czyli logicznych zerach i jedynkach, natomiast analogowe są przeznaczone do pracy z sygnałami ciągłymi, takimi jak zmienne napięcia czy prądy.

Multipleksery cyfrowe – niezastąpione w świecie zer i jedynek

Multipleksery cyfrowe są zaprojektowane do przełączania sygnałów binarnych, reprezentujących stany logiczne 0 i 1. Są one sercem wielu układów cyfrowych, gdzie precyzyjne i szybkie routowanie danych jest niezbędne. Ich zastosowania są wszechobecne: znajdziemy je w logice cyfrowej do wyboru ścieżek danych, w sterowaniu wyświetlaczami (gdzie wybieramy, które segmenty lub piksele mają być aktywne), a także w zaawansowanych systemach do routingu danych między różnymi blokami funkcjonalnymi. Popularne serie, takie jak 74xx (np. 74151, 74153), są od lat standardem w projektach cyfrowych, oferując niezawodność i szybkość działania.

Multipleksery analogowe – gdy musisz przełączać napięcie lub dźwięk

Z kolei multipleksery analogowe są niezbędne, gdy musimy przełączać sygnały ciągłe. Myślę tu o sygnałach z czujników (np. temperatury, światła, ciśnienia), sygnałach audio, wideo czy innych sygnałach pomiarowych, które nie są zero-jedynkowe. Ich kluczową cechą jest zdolność do przepuszczania tych sygnałów bez znaczącej degradacji ich jakości, co jest niezwykle ważne w aplikacjach wymagających precyzji. Dzięki nim możemy podłączyć wiele źródeł sygnału analogowego do jednego wejścia przetwornika analogowo-cyfrowego (ADC) w mikrokontrolerze, co znacznie oszczędza zasoby. Wśród popularnych serii warto wymienić CD4000 (np. CD4051), które są często wykorzystywane w projektach hobbystycznych i przemysłowych.

Kryteria wyboru: napięcie pracy, prędkość przełączania i typ obudowy

Wybór odpowiedniego multipleksera do projektu wymaga analizy kilku kluczowych parametrów. Moje doświadczenie podpowiada, że należy zwrócić uwagę na następujące kryteria:

Analizując powyższe, możemy dostosować multiplekser do specyficznych wymagań naszego układu.

Gdzie multipleksery zmieniają zasady gry? Najważniejsze zastosowania

Multipleksery to prawdziwe "konie robocze" w elektronice. Ich zastosowania są niezwykle szerokie i często niedoceniane, a to właśnie dzięki nim wiele współczesnych urządzeń może działać efektywnie. Przyjrzyjmy się kilku kluczowym obszarom, w których multipleksery odgrywają fundamentalną rolę.

Oszczędzanie pinów mikrokontrolera – podłącz 8 czujników do jednego wejścia ADC

Jednym z najbardziej praktycznych i powszechnych zastosowań multiplekserów jest oszczędzanie cennych pinów wejścia/wyjścia w mikrokontrolerach. Wyobraź sobie sytuację, w której musisz podłączyć osiem analogowych czujników (np. temperatury, światła, wilgotności) do mikrokontrolera, który ma tylko jedno lub dwa wejścia przetwornika analogowo-cyfrowego (ADC). Bez multipleksera byłoby to niemożliwe lub wymagałoby zastosowania znacznie droższego mikrokontrolera z większą liczbą pinów ADC. Dzięki multiplekserowi analogowemu, takiemu jak CD4051, możemy podłączyć wszystkie osiem czujników do jego wejść, a następnie za pomocą zaledwie trzech pinów cyfrowych mikrokontrolera sterować multiplekserem, wybierając, który sygnał z czujnika ma zostać w danym momencie przekazany na jedno wejście ADC. Korzyści są oczywiste: redukcja kosztów, uproszczenie płytki drukowanej i efektywniejsze wykorzystanie zasobów mikrokontrolera.

Telekomunikacja i sieci – jak wiele rozmów mieści się w jednym kablu? (TDM)

Multipleksery są absolutnie kluczowe w dziedzinie telekomunikacji i sieci komputerowych. To właśnie dzięki nim możliwe jest przesyłanie wielu niezależnych strumieni danych przez jedno fizyczne medium transmisyjne. Mówimy tutaj o multipleksowaniu z podziałem czasu (TDM - Time Division Multiplexing). Według danych Wikipedia, TDM umożliwia przesyłanie wielu rozmów telefonicznych, danych internetowych czy strumieni wideo przez jeden kabel światłowodowy lub parę przewodów miedzianych. Multiplekser, działający z dużą prędkością, kolejno "próbkuje" sygnały z różnych źródeł, przesyła je w krótkich odstępach czasu, a na drugim końcu demultiplekser rozdziela je z powrotem do oryginalnych strumieni. To właśnie dzięki tej technice możemy cieszyć się szybkim internetem i niezawodną telefonią, gdzie pozornie wiele sygnałów jednocześnie podróżuje jednym "kanałem".

Budowa pamięci i procesorów – cichy bohater w sercu komputera

Nie każdy zdaje sobie sprawę, że multipleksery odgrywają niezastąpioną rolę w samym sercu każdego komputera – w jego architekturze. Są one wykorzystywane w jednostkach arytmetyczno-logicznych (ALU), które wykonują podstawowe operacje matematyczne i logiczne. W ALU multipleksery wybierają, które dane mają zostać poddane operacji lub który wynik ma zostać przekazany dalej. Są również kluczowe w systemach adresowania pamięci, gdzie wybierają konkretną komórkę pamięci, do której procesor chce zapisać lub z której chce odczytać dane. Ponadto, multipleksery są używane do routingu danych wewnątrz procesora, kierując informacje między różnymi jego częściami. Są to prawdziwi "cisi bohaterowie", którzy zapewniają efektywne zarządzanie przepływem informacji w tych niezwykle złożonych systemach cyfrowych.

Tworzenie zaawansowanych układów logicznych w FPGA

Dla inżynierów i hobbystów pracujących z programowalnymi układami logicznymi FPGA (Field-Programmable Gate Array), multipleksery są niczym klocki LEGO. Wewnątrz struktury FPGA, multipleksery są wykorzystywane jako podstawowe bloki konstrukcyjne do implementacji niemal każdej funkcji logicznej. Możemy za ich pomocą tworzyć tablice prawdy, wybierać ścieżki danych, a nawet konfigurować całe segmenty układu. Ta elastyczność pozwala na dynamiczne projektowanie i rekonfigurację sprzętu "w locie", co jest niezwykle cenne w prototypowaniu i tworzeniu zaawansowanych systemów cyfrowych. Bez multiplekserów, architektura FPGA byłaby znacznie mniej efektywna i wszechstronna.

Jak wybrać i podłączyć multiplekser w praktyce?

Po zrozumieniu teorii i zastosowań, przejdźmy do praktyki. Wybór i prawidłowe podłączenie multipleksera to klucz do jego efektywnego wykorzystania w projekcie. Podzielę się moimi wskazówkami, które pomogą uniknąć typowych pułapek.

Przegląd popularnych układów: seria 74HC dla cyfrówki i CD4051 dla analogu

Na rynku dostępnych jest wiele multiplekserów, ale niektóre z nich stały się standardem ze względu na swoją dostępność, cenę i wszechstronność. Poniżej przedstawiam tabelę z kilkoma popularnymi układami, które często polecam początkującym i doświadczonym elektronikom:

Wybierając układ, zawsze sprawdzam jego dokumentację (datasheet), aby upewnić się, że spełnia on wymagania mojego projektu pod względem napięcia zasilania, prędkości i innych parametrów.

Praktyczny schemat – podłączenie multipleksera do Arduino krok po kroku

Podłączenie multipleksera do Arduino to świetny sposób na rozpoczęcie pracy z tymi układami. Pokażę, jak podłączyć popularny multiplekser analogowy CD4051, aby odczytywać dane z wielu czujników za pomocą jednego wejścia ADC Arduino:

1. Zasilanie: Podłącz pin VCC (zasilanie) CD4051 do 5V z Arduino, a pin GND (masa) do GND Arduino.
2. Sygnały sterujące: CD4051 ma trzy linie adresowe: A, B, C. Podłącz je do cyfrowych pinów Arduino, np. A do pinu 2, B do pinu 3, C do pinu 4.
3. Sygnały wejściowe: CD4051 ma osiem wejść sygnałowych (X0-X7). Podłącz do nich swoje czujniki analogowe (np. wyjścia z potencjometrów, fotorezystorów).
4. Wyjście multipleksera: Pin Z (wyjście) CD4051 podłącz do jednego z analogowych wejść Arduino, np. A0.
5. Pin EN (Enable): Pin EN (lub INH) CD4051 podłącz do GND Arduino, aby multiplekser był zawsze włączony. Możesz też podłączyć go do pinu cyfrowego Arduino, aby programowo włączać i wyłączać multiplekser.

Przykładowy kod Arduino do odczytu z wejść X0-X7:

const int s0 = 2; // Pin A
const int s1 = 3; // Pin B
const int s2 = 4; // Pin C
const int analogInput = A0; // Wyjście MUX do wejścia analogowego Arduino

void setup() {
  pinMode(s0, OUTPUT);
  pinMode(s1, OUTPUT);
  pinMode(s2, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  for (int channel = 0; channel < 8; channel++) {
    // Ustaw linie adresowe
    digitalWrite(s0, (channel & 1));
    digitalWrite(s1, (channel & 2) >> 1);
    digitalWrite(s2, (channel & 4) >> 2);

    delay(10); // Krótka pauza na stabilizację sygnału

    int value = analogRead(analogInput); // Odczytaj wartość z wybranego kanału
    Serial.print("Channel ");
    Serial.print(channel);
    Serial.print(": ");
    Serial.println(value);
  }
  delay(1000); // Odczyt co sekundę
}

Ten prosty przykład pokazuje, jak łatwo można sterować multiplekserem i rozszerzać możliwości Arduino.

Najczęstsze błędy przy implementacji i jak ich unikać

W mojej praktyce spotkałem się z kilkoma powtarzającymi się błędami przy pracy z multiplekserami. Oto one i moje wskazówki, jak ich unikać:

• Niewłaściwe podłączenie zasilania lub masy: To podstawowy błąd, który może uszkodzić układ. Zawsze dokładnie sprawdzaj piny VCC i GND w dokumentacji układu przed podłączeniem.
• Błędne adresowanie (np. zamiana bitów adresowych): Często zdarza się pomylić kolejność pinów adresowych (np. A0 z A1). Sprawdź dokładnie, który pin multipleksera odpowiada za najmniej znaczący bit (LSB) adresu, a który za najbardziej znaczący (MSB).
• Przekroczenie maksymalnych napięć wejściowych/wyjściowych: Każdy multiplekser ma określone maksymalne napięcia, które może obsłużyć. Podanie zbyt wysokiego napięcia na wejście danych lub linie sterujące może trwale uszkodzić układ. Zawsze sprawdzaj zakres napięć w dokumentacji.
• Problemy z rezystancją ON w multiplekserach analogowych: Multipleksery analogowe, w stanie "ON", mają pewną rezystancję. Jeśli jest ona zbyt wysoka, może wpływać na dokładność pomiarów, tworząc spadek napięcia. Wybieraj multipleksery z niską rezystancją ON dla precyzyjnych zastosowań lub stosuj bufory sygnału.
• Brak kondensatorów odsprzęgających: Kondensatory ceramiczne (np. 100nF) umieszczone blisko pinów zasilania multipleksera (między VCC a GND) są kluczowe dla stabilności zasilania i redukcji szumów, zwłaszcza w szybkich układach cyfrowych. Zawsze je stosuj!

Pamiętając o tych wskazówkach, znacznie zwiększysz swoje szanse na bezproblemową implementację multipleksera.

Więcej niż jeden sygnał – kaskadowe łączenie multiplekserów

Kiedy liczba wejść, które chcemy obsłużyć, przekracza możliwości pojedynczego multipleksera, z pomocą przychodzi technika kaskadowego łączenia. Jest to zaawansowana, ale niezwykle użyteczna metoda, która pozwala na tworzenie większych multiplekserów z mniejszych, dostępnych komponentów. Dzięki temu możemy elastycznie skalować nasze projekty bez konieczności szukania specjalizowanych układów o bardzo dużej liczbie wejść.

Jak zbudować multiplekser 16-do-1 używając dwóch układów 8-do-1?

Wyobraźmy sobie, że potrzebujemy multipleksera 16:1, ale dysponujemy jedynie układami 8:1 (np. 74HC151 lub CD4051). Możemy je połączyć kaskadowo w następujący sposób:

1. Podłącz wejścia danych: Pierwsze osiem wejść (D0-D7) podłączamy do wejść pierwszego multipleksera 8:1 (MUX1). Kolejne osiem wejść (D8-D15) podłączamy do wejść drugiego multipleksera 8:1 (MUX2).
2. Podłącz linie adresowe niższego rzędu: Trzy linie adresowe (A0, A1, A2) z mikrokontrolera lub innego sterownika podłączamy równolegle do linii adresowych obu multiplekserów (MUX1 i MUX2). Te linie będą wybierać jedno z ośmiu wejść wewnątrz każdego z multiplekserów.
3. Dodatkowa linia adresowa (A3): Potrzebujemy czwartej linii adresowej (A3), aby wybrać, który z multiplekserów 8:1 ma być aktywny. Tę linię podłączamy do wejść Enable (EN lub INH) obu multiplekserów. Jeśli MUX1 ma aktywne Enable przy niskim stanie (0), a MUX2 przy wysokim stanie (1), to A3 będzie decydować, który z nich przepuści sygnał.
4. Łączenie wyjść: Wyjścia obu multiplekserów (Y_MUX1 i Y_MUX2) muszą zostać połączone w jedno wyjście końcowe. Możemy to zrobić na kilka sposobów:
   • Za pomocą dodatkowego multipleksera 2:1, gdzie A3 będzie jego linią adresową, a Y_MUX1 i Y_MUX2 jego wejściami danych.
   • Jeśli multipleksery mają wyjścia typu "trójstanowego" (tri-state), możemy po prostu połączyć ich wyjścia razem, upewniając się, że tylko jeden multiplekser jest aktywny w danym momencie (pozostałe są w stanie wysokiej impedancji).

W ten sposób, czwarta linia adresowa (A3) wybiera jeden z dwóch multiplekserów 8:1, a pozostałe trzy linie (A0-A2) wybierają konkretne wejście wewnątrz wybranego MUX-a. To sprytne rozwiązanie pozwala na budowanie bardzo dużych systemów multipleksujących.

Przeczytaj również: Warystor - Klucz do ochrony elektroniki przed przepięciami

Ograniczenia i wyzwania przy rozbudowie systemów multipleksujących

Chociaż kaskadowe łączenie multiplekserów jest potężną techniką, niesie ze sobą pewne ograniczenia i wyzwania, o których należy pamiętać:

• Zwiększone opóźnienie propagacji sygnału: Każdy dodatkowy multiplekser w ścieżce sygnału wprowadza pewne opóźnienie. W systemach wymagających bardzo szybkiego przełączania, kaskadowanie może prowadzić do niedopuszczalnych opóźnień.
• Wzrost złożoności okablowania i sterowania: Im więcej multiplekserów łączymy, tym bardziej złożone staje się okablowanie i programowanie sterowania. Wymaga to starannego planowania i dokumentacji.
• Potencjalne problemy z integralnością sygnału (szumy, przesłuchy): W systemach analogowych, szczególnie przy długich ścieżkach sygnałowych i wielu połączeniach, mogą pojawić się szumy i przesłuchy, które degradują jakość sygnału. Ważne jest stosowanie ekranowania i odpowiednich technik prowadzenia ścieżek.
• Wzrost poboru mocy: Każdy dodatkowy układ scalony pobiera energię. W projektach zasilanych bateryjnie lub o ograniczonym budżecie energetycznym, należy to wziąć pod uwagę.

Aby minimalizować te problemy, zawsze zalecam staranne projektowanie, wybieranie multiplekserów o odpowiednich parametrach (np. niskie opóźnienie, niska rezystancja ON) oraz stosowanie technik takich jak buforowanie sygnałów czy kondensatory odsprzęgające. Pamiętajmy, że każdy projekt to kompromis, a świadomość ograniczeń pozwala na podejmowanie lepszych decyzji inżynierskich.
