Dla każdego, kto rozpoczyna swoją przygodę z elektroniką – czy to jako uczeń, hobbysta, czy przyszły inżynier – zrozumienie podstawowych elementów jest kluczowe. Ten artykuł ma za zadanie rozjaśnić jedną z fundamentalnych kwestii: czym są i jak działają elektrody tranzystora, elementu, który zrewolucjonizował świat technologii. Poznamy ich role w tranzystorach bipolarnych i polowych, co pozwoli zbudować solidne fundamenty do dalszej nauki.
Tranzystor: Serce elektroniki sterowane trzema elektrodami
- Tranzystor to trójelektrodowy element półprzewodnikowy, działający jako wzmacniacz lub przełącznik.
- Wyróżniamy tranzystory bipolarne (BJT) sterowane prądowo oraz tranzystory polowe (FET/MOSFET) sterowane napięciowo.
- Elektrody BJT to Emiter (E), Baza (B) i Kolektor (C), odpowiedzialne za wstrzykiwanie, sterowanie i zbieranie nośników prądu.
- Elektrody FET to Źródło (S), Bramka (G) i Dren (D), gdzie bramka steruje polem elektrycznym bez pobierania prądu.
- Kluczowa różnica to sterowanie prądowe (BJT) vs. napięciowe (FET), co wpływa na impedancję wejściową i zastosowania.
Klucz do świata elektroniki: Czym są i do czego służą elektrody tranzystora?
Tranzystor to bez wątpienia jeden z najbardziej fundamentalnych i rewolucyjnych wynalazków w historii technologii. Ten niewielki element półprzewodnikowy stanowi serce niemal każdego urządzenia elektronicznego, od smartfonów po zaawansowane systemy komputerowe. Jego niezwykłe możliwości wynikają z budowy opartej na trzech elektrodach, które wspólnie umożliwiają mu pełnienie dwóch kluczowych ról: wzmacniania sygnałów oraz przełączania prądu.
Dlaczego akurat trzy elektrody są niezbędne? Otóż, aby sterować większym prądem za pomocą mniejszego sygnału (czyli wzmacniać) lub otwierać i zamykać obwód (czyli przełączać), potrzebujemy co najmniej dwóch elektrod do przepływu głównego prądu i jednej elektrody sterującej. Ta trzecia elektroda działa jak "zawór", regulując przepływ nośników ładunku między pozostałymi dwoma. Bez niej tranzystor byłby jedynie diodą – elementem przewodzącym prąd tylko w jednym kierunku, bez możliwości aktywnego sterowania.
Tranzystor Bipolarny (BJT): Poznaj trio Emiter-Baza-Kolektor
Tranzystor bipolarny, czyli BJT (Bipolar Junction Transistor), to jeden z dwóch głównych typów tranzystorów, charakteryzujący się sterowaniem prądowym. W jego strukturze wyróżniamy trzy elektrody, każda z precyzyjnie określoną rolą:
- Emiter (E): To warstwa silnie domieszkowana, której głównym zadaniem jest emitowanie, czyli wstrzykiwanie, nośników prądu (elektronów w tranzystorach NPN lub dziur w PNP) do obszaru bazy. Jest to "źródło" nośników, które mają przepłynąć przez tranzystor.
- Baza (B): Baza to cienka i słabo domieszkowana warstwa środkowa, która pełni funkcję sterującą. Niewielki prąd płynący do bazy jest w stanie kontrolować znacznie większy prąd płynący między kolektorem a emiterem. To właśnie tutaj dzieje się magia wzmocnienia – mały prąd bazy decyduje o tym, ile nośników z emitera przejdzie do kolektora. Według danych Botland, precyzyjne domieszkowanie i grubość bazy są kluczowe dla efektywności sterowania w BJT.
- Kolektor (C): Zadaniem kolektora jest "zbieranie" nośników ładunku, które po wstrzyknięciu przez emiter i przejściu przez bazę, docierają do tej elektrody. Jest to obszar o umiarkowanym domieszkowaniu i stosunkowo dużej powierzchni, aby efektywnie zbierać nośniki.
Aby lepiej zrozumieć przepływ prądu w BJT, możemy posłużyć się prostą analogią z kranem:
- Emiter to rura doprowadzająca wodę do kranu.
- Kolektor to wylewka, z której woda wypływa.
- Baza to uchwyt kranu, którym sterujemy przepływem wody. Niewielki ruch uchwytu (mały prąd bazy) może spowodować dużą zmianę w ilości wypływającej wody (duży prąd kolektora). Bez "otwarcia" uchwytu, woda nie popłynie, niezależnie od ciśnienia w rurze.
Tranzystor Polowy (FET/MOSFET): Architektura Źródło-Bramka-Dren

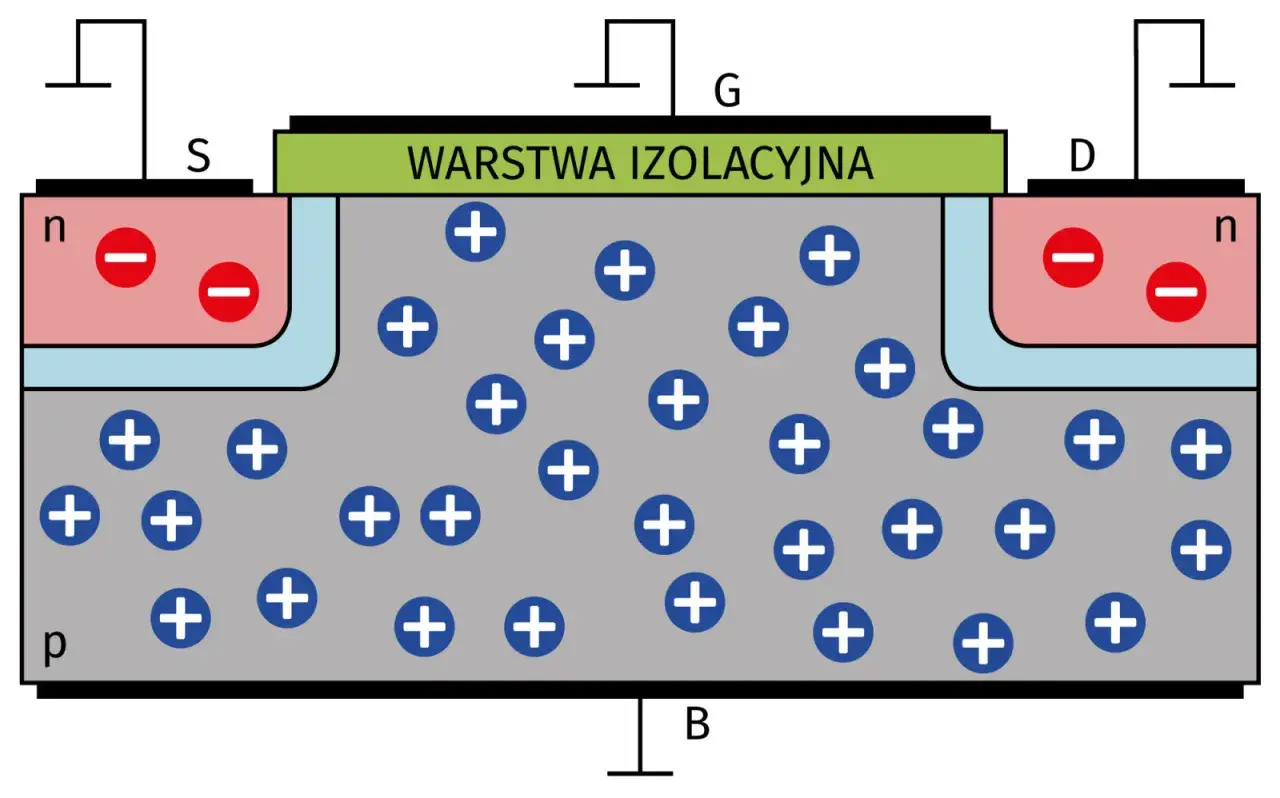

Tranzystory polowe, w tym najpopularniejsze MOSFET-y (Metal-Oxide-Semiconductor Field-Effect Transistor), działają na zupełnie innej zasadzie niż BJT – są sterowane napięciowo. Ich elektrody, choć pełnią podobne funkcje, noszą inne nazwy i mają odmienną specyfikę:
- Źródło (S - Source): To elektroda, od której zaczyna się przepływ nośników ładunku przez tzw. kanał. Jest to odpowiednik emitera w tranzystorze bipolarnym, stanowiący "początek" drogi dla prądu.
- Bramka (G - Gate): Bramka to serce sterowania w tranzystorze polowym. W przeciwieństwie do BJT, gdzie baza pobiera prąd, bramka w FET steruje prądem między źródłem a drenem za pomocą pola elektrycznego, nie pobierając przy tym praktycznie żadnego prądu. To właśnie ta właściwość zapewnia tranzystorom polowym bardzo wysoką impedancję wejściową, co jest ich ogromną zaletą w wielu zastosowaniach. W MOSFET-ach bramka jest odizolowana od kanału cienką warstwą dielektryka (np. tlenku krzemu), co sprawia, że prąd bramki jest praktycznie zerowy. Ta izolowana bramka jest kluczowa, ponieważ pozwala sterować tranzystorem bez obciążania obwodu sterującego. Jak podkreśla Botland, brak prądu sterującego sprawia, że MOSFET-y są idealne do budowy układów cyfrowych.
- Dren (D - Drain): Dren to elektroda, do której docierają nośniki ładunku po przejściu przez kanał. Jest to odpowiednik kolektora w BJT, stanowiący "koniec" drogi dla prądu.
Fundamentalna różnica w mechanizmie sterowania – napięcie na bramce kontrolujące przepływ prądu w FET, w przeciwieństwie do prądu bazy w BJT – ma ogromne znaczenie dla projektantów układów elektronicznych i decyduje o wyborze odpowiedniego typu tranzystora do konkretnego zastosowania.
BJT vs. FET: Dwie filozofie sterowania i ich praktyczne znaczenie
Rozumiejąc działanie poszczególnych elektrod, łatwiej jest dostrzec kluczowe różnice między tranzystorami bipolarnymi a polowymi. Poniższa tabela podsumowuje najważniejsze aspekty, które odróżniają te dwa typy tranzystorów i wpływają na ich zastosowania w elektronice.
| Cecha | Tranzystor Bipolarny (BJT) | Tranzystor Polowy (FET/MOSFET) |
|---|---|---|
| Typ sterowania | Sterowany prądowo (prąd bazy steruje prądem kolektora). | Sterowany napięciowo (napięcie bramki steruje prądem drenu). |
| Elektrody | Emiter (E), Baza (B), Kolektor (C) | Źródło (S), Bramka (G), Dren (D) |
| Przepływ prądu sterującego | Wymaga niewielkiego prądu na bazie do aktywacji. | Praktycznie nie pobiera prądu na bramce (zwłaszcza MOSFET z izolowaną bramką). |
| Impedancja wejściowa | Niska do średniej (zależna od prądu bazy). | Bardzo wysoka (dzięki izolowanej bramce w MOSFET). |
| Nośniki prądu | Dwa typy nośników: elektrony i dziury (stąd "bipolarny"). | Jeden typ nośników: elektrony lub dziury (stąd "unipolarny"). |
| Zastosowania typowe | Wzmacniacze sygnałów małej mocy, układy przełączające, układy liniowe. | Wzmacniacze o wysokiej impedancji wejściowej, układy cyfrowe, przełączniki mocy, układy scalone. |
| Wrażliwość na ESD | Mniej wrażliwe na wyładowania elektrostatyczne. | Bardziej wrażliwe na wyładowania elektrostatyczne (ze względu na cienką warstwę izolatora bramki). |
| Charakterystyka przełączania | Zazwyczaj wolniejsze przełączanie przy dużych mocach. | Szybsze przełączanie, szczególnie w zastosowaniach impulsowych i mocy. |
