Impedancja - Dlaczego "zwykły opór" to za mało?

Impedancja to jedno z tych fundamentalnych pojęć w elektronice i fizyce, które początkowo mogą wydawać się nieco abstrakcyjne, ale bez których zrozumienia trudno jest naprawdę zagłębić się w świat prądu przemiennego. Od projektowania skomplikowanych układów po proste podłączanie sprzętu audio, impedancja odgrywa kluczową rolę, determinując efektywność i jakość działania urządzeń. W tym artykule postaram się wyjaśnić to pojęcie w sposób przystępny i kompleksowy, pokazując, dlaczego jest ono tak ważne dla każdego, kto ma do czynienia z elektroniką.

Dlaczego "zwykły opór" to za mało? Wprowadzenie do świata impedancji

W świecie prądu stałego (DC) wszystko wydaje się proste: mamy napięcie, prąd i rezystancję, które łączy prawo Ohma. Jednak gdy wchodzimy w domenę prądu przemiennego (AC), ta prostota znika. Pojawiają się nowe zjawiska, takie jak magazynowanie energii w polach elektrycznych i magnetycznych, które wymagają bardziej złożonego opisu niż sama rezystancja. I tu właśnie z pomocą przychodzi impedancja.

Czym dokładnie jest impedancja i dlaczego jest kluczowa w obwodach prądu przemiennego (AC)?

Impedancja, oznaczana symbolem Z, to nic innego jak całkowity opór, jaki obwód elektryczny stawia prądowi przemiennemu (AC). Jest to pojęcie znacznie szersze niż rezystancja, ponieważ uwzględnia nie tylko opór czynny, który rozprasza energię w postaci ciepła, ale także opór bierny, związany z magazynowaniem i oddawaniem energii przez elementy takie jak cewki i kondensatory. Jak podaje Wikipedia, impedancja to "zespolona wielkość charakteryzująca zależność między natężeniem prądu a napięciem w obwodach prądu przemiennego". W obwodach AC prąd i napięcie mogą być przesunięte względem siebie w fazie, a impedancja jest właśnie tym, co pozwala nam opisać to złożone zachowanie.

Rezystancja kontra impedancja – poznaj fundamentalną różnicę, która zmienia wszystko

Aby w pełni zrozumieć impedancję, musimy najpierw jasno odróżnić ją od rezystancji. Choć obie wielkości mierzy się w omach (Ω) i obie opisują "opór", ich natura i zastosowanie są fundamentalnie różne.

Jak widać, impedancja jest znacznie bardziej wszechstronnym narzędziem, pozwalającym na pełniejszy opis zachowania obwodów AC.

Przesunięcie fazowe, czyli ukryty efekt, którego rezystancja nie wyjaśnia

Kluczową różnicą, która odróżnia impedancję od rezystancji, jest zdolność do opisywania przesunięcia fazowego między napięciem a prądem. W obwodzie czysto rezystancyjnym (np. z żarówką), napięcie i prąd zmieniają się synchronicznie – są "w fazie". Szczyt napięcia występuje w tym samym momencie co szczyt prądu. Jednak w obwodach zawierających cewki lub kondensatory sytuacja się zmienia. Cewki powodują, że prąd "opóźnia się" względem napięcia, natomiast kondensatory sprawiają, że prąd "wyprzedza" napięcie. To przesunięcie fazowe ma ogromne znaczenie dla mocy przekazywanej w obwodzie i jest fundamentalnym elementem, który impedancja bierze pod uwagę, a rezystancja ignoruje.

Anatomia impedancji: Z czego tak naprawdę się ona składa?

Skoro impedancja jest pojęciem tak wszechstronnym, naturalne jest pytanie, z czego dokładnie się składa. Otóż, impedancja jest liczbą zespoloną, co oznacza, że ma dwie składowe: część rzeczywistą i część urojoną. Każda z nich odgrywa inną, ale równie ważną rolę w funkcjonowaniu obwodu.

Rezystancja (R) – rzeczywista składowa odpowiedzialna za straty energii

Rezystancja (R) to część rzeczywista impedancji. Jest to ten sam opór, z którym mamy do czynienia w obwodach prądu stałego. Jej główną rolą jest rozpraszanie energii elektrycznej w postaci ciepła. Kiedy prąd przepływa przez rezystor, część energii elektrycznej jest zamieniana na energię cieplną – to zjawisko, które wykorzystujemy w grzejnikach elektrycznych czy żarówkach żarowych. Rezystancja jest zawsze dodatnia i nie powoduje przesunięcia fazowego między napięciem a prądem. Wzór Ohma (U = I * R) doskonale opisuje jej zachowanie w obwodach DC i jest integralną częścią składowej rzeczywistej impedancji w AC.

Reaktancja (X) – urojona składowa, która magazynuje i oddaje energię

Reaktancja (X) to część urojona impedancji. W przeciwieństwie do rezystancji, reaktancja nie zużywa energii w sposób trwały. Zamiast tego, magazynuje ją w polu elektrycznym (kondensatory) lub magnetycznym (cewki) podczas jednej części cyklu prądu przemiennego, a następnie oddaje ją z powrotem do obwodu w innej części cyklu. To właśnie reaktancja jest odpowiedzialna za wspomniane wcześniej przesunięcie fazowe między napięciem a prądem. Może być ona dodatnia (reaktancja indukcyjna) lub ujemna (reaktancja pojemnościowa), w zależności od dominującego elementu reaktywnego w obwodzie.

Reaktancja indukcyjna (XL) vs. pojemnościowa (XC) – dwie przeciwstawne siły w obwodzie

Reaktancja dzieli się na dwa główne typy, które działają w obwodzie w niemal przeciwstawny sposób:

Zrozumienie tych dwóch typów reaktancji jest kluczowe, ponieważ to ich wzajemne oddziaływanie determinuje całkowitą reaktancję obwodu i jego zachowanie w prądzie przemiennym.

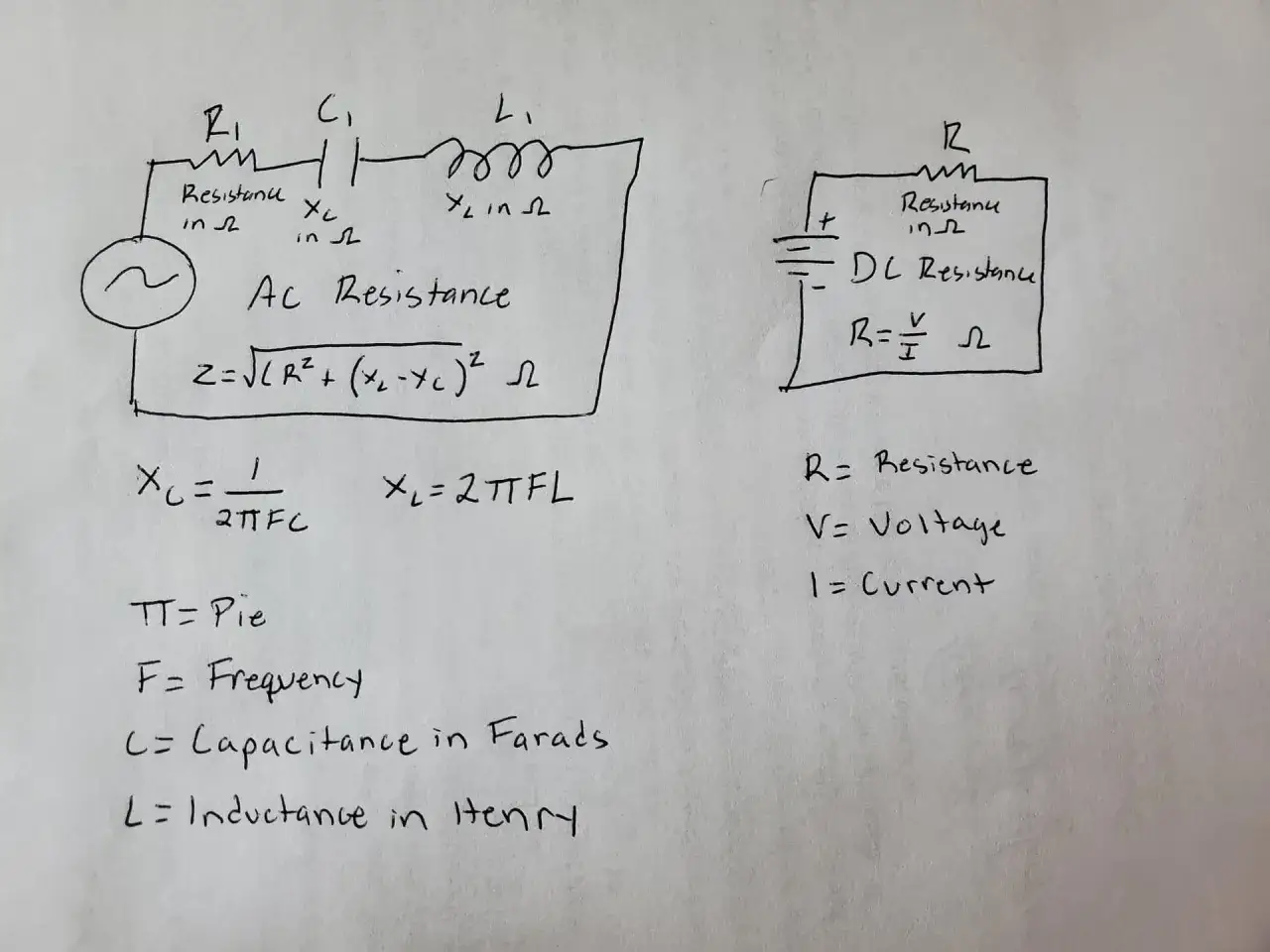

Jak w praktyce opisać i obliczyć impedancję? Matematyka w służbie elektroniki

Elektronika, choć często postrzegana jako dziedzina praktyczna, opiera się na solidnych podstawach matematycznych. Impedancja nie jest wyjątkiem. Aby precyzyjnie opisać i analizować obwody AC, musimy posłużyć się matematyką liczb zespolonych. Nie obawiaj się jednak, podstawowe wzory są intuicyjne i pozwalają na szybkie zrozumienie kluczowych zależności.

Wzór na impedancję zespoloną (Z = R + jX) – co oznaczają poszczególne symbole?

Impedancję w postaci zespolonej zapisujemy za pomocą wzoru: Z = R + jX. Rozłóżmy go na czynniki pierwsze:

• Z: To symbol impedancji, czyli naszej całkowitej miary oporu w obwodzie AC.
• R: Reprezentuje rezystancję, czyli część rzeczywistą impedancji. Odpowiada za rozpraszanie energii.
• j: To jednostka urojona. W matematyce często oznaczana jest jako i, ale w elektrotechnice przyjęło się używać j, aby uniknąć pomyłek z symbolem prądu (i lub I). Wartość j jest równa pierwiastkowi kwadratowemu z -1 (j = √-1).
• X: To reaktancja, czyli część urojona impedancji. Odpowiada za magazynowanie i oddawanie energii oraz za przesunięcie fazowe.

Ten wzór jest niezwykle potężny, ponieważ pozwala nam w jednym zapisie uwzględnić zarówno rozpraszanie energii (R), jak i dynamiczne efekty magazynowania energii (X) w obwodzie prądu przemiennego.

Zawada, czyli moduł impedancji – jak obliczyć jej wartość w Omach?

Choć impedancja zespolona (Z = R + jX) daje nam pełny obraz, często w specyfikacjach urządzeń lub przy prostszych obliczeniach potrzebujemy pojedynczej, skalarnej wartości impedancji, wyrażonej w omach. Tę wartość nazywamy zawadą lub modułem impedancji i obliczamy ją ze wzoru, który przypomina twierdzenie Pitagorasa:

|Z| = √(R² + X²)

Gdzie:

• |Z|: Moduł impedancji (zawada), wyrażony w omach (Ω).
• R: Rezystancja w omach (Ω).
• X: Reaktancja w omach (Ω).

Ta wartość mówi nam o "skutecznym" oporze, jaki obwód stawia prądowi, bez uwzględniania kierunku przesunięcia fazowego. Jest to często ta wartość, którą widzimy na przykład na obudowach głośników (np. 8 Ω).

Trójkąt impedancji – graficzna metoda, która ułatwia zrozumienie zależności

Aby jeszcze lepiej zwizualizować relacje między rezystancją, reaktancją i impedancją, często używamy koncepcji trójkąta impedancji. Jest to graficzna reprezentacja, gdzie:

• Rezystancja (R) jest przedstawiana jako wektor na osi poziomej (rzeczywistej).
• Reaktancja (X) jest przedstawiana jako wektor na osi pionowej (urojonej).
• Impedancja (Z) jest wektorem łączącym początek układu współrzędnych z punktem (R, X). Długość tego wektora to moduł impedancji (|Z|), a kąt, jaki tworzy z osią rzeczywistą, to kąt przesunięcia fazowego (φ).

Ten trójkąt nie tylko pomaga zrozumieć, jak R i X składają się na Z, ale także w intuicyjny sposób pokazuje, jak duże jest przesunięcie fazowe. Im większa reaktancja w stosunku do rezystancji, tym większy kąt fazowy i tym bardziej prąd i napięcie są "rozjechane" w czasie.

Dopasowanie impedancji – dlaczego jest to Święty Graal transferu sygnału?

Zrozumienie impedancji to jedno, ale umiejętność jej wykorzystania w praktyce to zupełnie inna kwestia. Jednym z najważniejszych zastosowań tej wiedzy jest dopasowanie impedancji. To koncepcja, która jest absolutnie kluczowa dla efektywności i jakości działania niezliczonych systemów elektronicznych, od prostych wzmacniaczy audio po skomplikowane systemy telekomunikacyjne.

Zasada maksymalnego transferu mocy – jak zapewnić, by energia trafiła tam, gdzie trzeba?

W sercu dopasowania impedancji leży zasada maksymalnego transferu mocy. Mówi ona, że aby uzyskać maksymalną moc przenoszoną ze źródła sygnału do obciążenia (np. ze wzmacniacza do głośnika), impedancja obciążenia powinna być równa sprzężeniu zespolonemu impedancji źródła. W praktyce oznacza to, że jeśli źródło ma impedancję Zs = R + jX, to obciążenie powinno mieć ZL = R - jX. W wielu prostych zastosowaniach, zwłaszcza tam, gdzie reaktancje są małe lub pomijalne, zasada ta upraszcza się do stwierdzenia, że moduły impedancji źródła i obciążenia powinny być równe (|Zs| = |ZL|). Kiedy impedancje są dopasowane, energia jest przekazywana z maksymalną efektywnością, minimalizując straty i zapewniając optymalne działanie systemu.

Co się dzieje przy niedopasowaniu? Zjawisko fali odbitej i jego negatywne skutki

Niestety, dopasowanie impedancji nie zawsze jest idealne, a niedopasowanie impedancji może prowadzić do szeregu poważnych problemów. Najważniejsze z nich to:

• Straty mocy: Zamiast być w pełni przekazana do obciążenia, część energii jest tracona, często w postaci ciepła.
• Zniekształcenia sygnału: Niedopasowanie może prowadzić do zmian w kształcie sygnału, co objawia się jako pogorszenie jakości dźwięku w systemach audio lub błędy w transmisji danych.
• Zjawisko fali odbitej: W liniach transmisyjnych (np. kablach antenowych) niedopasowanie impedancji na końcu linii powoduje, że część sygnału zamiast zostać pochłonięta przez obciążenie, odbija się i wraca z powrotem w kierunku źródła. Te odbite fale mogą interferować z sygnałem wychodzącym, prowadząc do osłabienia sygnału, zakłóceń, a nawet uszkodzenia nadajnika w skrajnych przypadkach. To jest szczególnie krytyczne w systemach radiowych i sieciach komputerowych.

Dlatego inżynierowie dokładają wszelkich starań, aby impedancje były jak najlepiej dopasowane w kluczowych punktach obwodów.

Mostkowanie impedancji (bridging) w audio – kiedy wysoka impedancja wejściowa jest pożądana?

Istnieją jednak sytuacje, w których celowo dążymy do niedopasowania impedancji, ale w specyficzny sposób. Przykładem jest mostkowanie impedancji (bridging), często spotykane w profesjonalnym sprzęcie audio. W tym przypadku, wejście wzmacniacza lub miksera ma celowo bardzo wysoką impedancję (np. 10 kΩ lub więcej), podczas gdy źródło sygnału (np. mikrofon, instrument) ma stosunkowo niską impedancję wyjściową (np. kilkaset omów). Celem nie jest maksymalny transfer mocy, lecz minimalne obciążenie źródła sygnału. Wysoka impedancja wejściowa "nie widzi" źródła jako obciążenia, co zapobiega spadkom napięcia i zniekształceniom, pozwalając na wierne przekazanie sygnału. To pokazuje, że "dopasowanie" nie zawsze oznacza równość, ale optymalizację dla konkretnego celu.

Impedancja w realnym świecie – gdzie ją spotykasz na co dzień?

Teoria impedancji może wydawać się skomplikowana, ale jej praktyczne zastosowania są wszechobecne w naszym codziennym życiu. Od sprzętu audio, przez telekomunikację, po domową elektronikę – impedancja odgrywa kluczową rolę w zapewnieniu prawidłowego i efektywnego działania urządzeń.

Impedancja głośników (4 vs 8 Omów) – co oznacza dla Twojego wzmacniacza i jakości dźwięku?

Jednym z najbardziej powszechnych przykładów, z którym spotykamy się na co dzień, jest impedancja głośników. Typowe wartości to 4 Ω, 6 Ω lub 8 Ω. Jest to parametr, który informuje nas o obciążeniu, jakie głośnik stawia wzmacniaczowi. Wybór głośników o odpowiedniej impedancji jest kluczowy dla bezpieczeństwa i jakości dźwięku. Podłączenie głośników o zbyt niskiej impedancji (np. 4 Ω) do wzmacniacza przeznaczonego dla 8 Ω może spowodować jego przegrzanie, a nawet uszkodzenie, ponieważ wzmacniacz będzie musiał dostarczyć większy prąd. Z drugiej strony, wzmacniacz o większej mocy może "napędzić" głośniki o niższej impedancji, co często przekłada się na głośniejszy i bardziej dynamiczny dźwięk. Zawsze warto sprawdzić specyfikację wzmacniacza i głośników, aby zapewnić ich wzajemne dopasowanie.

Kable antenowe i internetowe – rola impedancji falowej 50Ω i 75Ω w transmisji danych

Wszędzie tam, gdzie przesyłamy sygnały wysokiej częstotliwości, impedancja staje się absolutnie krytyczna. Przykładem są kable koncentryczne, używane do podłączania anten telewizyjnych, radiowych, czy w sieciach komputerowych (np. starsze sieci Ethernet). Kable te mają ściśle określoną impedancję falową (charakterystyczną). Najczęściej spotykane wartości to 50 Ω (dla sieci komputerowych, radiokomunikacji) i 75 Ω (dla telewizji kablowej i satelitarnej). Aby zapewnić bezstratny przesył sygnału i uniknąć wspomnianych wcześniej fal odbitych, impedancja źródła sygnału, kabla i odbiornika musi być dopasowana. To dlatego nie możemy swobodnie mieszać kabli 50 Ω z urządzeniami 75 Ω bez specjalnych adapterów, jeśli zależy nam na jakości sygnału.

Filtry, zwrotnice głośnikowe i zasilacze – jak impedancja pozwala kształtować sygnał?

Impedancja jest również fundamentalnym narzędziem do kształtowania sygnału. W filtrach elektronicznych (np. dolnoprzepustowych, górnoprzepustowych) wykorzystuje się różnice w impedancji cewek i kondensatorów w zależności od częstotliwości. Dzięki temu można selektywnie przepuszczać lub tłumić określone pasma częstotliwości. Podobnie działają zwrotnice głośnikowe, które dzielą sygnał audio na pasma dla poszczególnych głośników (niskotonowych, średniotonowych, wysokotonowych). W zasilaczach impulsowych kontrola impedancji jest kluczowa dla stabilności i efektywności przetwarzania energii. W każdym z tych przypadków to właśnie precyzyjne wykorzystanie właściwości impedancyjnych elementów pozwala na osiągnięcie pożądanej funkcjonalności.

Przeczytaj również: Jak połączyć telefon Xiaomi z telewizorem Samsung - proste metody i porady

Impedancja słuchawek – dlaczego niektóre potrzebują dedykowanego wzmacniacza?

Ostatnim, ale równie ważnym przykładem, jest impedancja słuchawek. Na rynku znajdziemy słuchawki o impedancji od kilkunastu omów (np. 16 Ω, 32 Ω) do kilkuset omów (np. 250 Ω, 600 Ω). Słuchawki o niskiej impedancji są łatwe do "napędzenia" przez urządzenia mobilne, takie jak smartfony, ponieważ wymagają mniejszego napięcia do osiągnięcia odpowiedniej głośności. Natomiast słuchawki o wysokiej impedancji często wymagają dedykowanego wzmacniacza słuchawkowego. Wzmacniacz ten dostarcza odpowiednio wysokie napięcie, aby zapewnić optymalną głośność, dynamikę i jakość dźwięku, której smartfon nie byłby w stanie zapewnić. To kolejny dowód na to, jak świadome dopasowanie impedancji wpływa na nasze doświadczenia z elektroniką.
