Indukcja elektromagnetyczna to jedno z najbardziej fundamentalnych zjawisk fizyki, które choć często niewidoczne, stanowi kręgosłup współczesnego świata technologicznego. Odpowiada za generowanie prądu w naszych elektrowniach, przesyłanie go do domów, a także za działanie niezliczonych urządzeń codziennego użytku, od kuchenek indukcyjnych po ładowarki bezprzewodowe. W tym artykule zanurzymy się w fascynujący świat indukcji elektromagnetycznej, wyjaśniając jej podstawy teoretyczne, kluczowe prawa fizyczne oraz przedstawiając szeroki wachlarz jej praktycznych zastosowań, aby uczynić to zjawisko zrozumiałym dla każdego.
Indukcja elektromagnetyczna – klucz do zrozumienia współczesnej technologii
- Zjawisko fizyczne odkryte przez Michaela Faradaya w 1831 roku, polegające na powstawaniu siły elektromotorycznej.
- Występuje, gdy zmienia się strumień pola magnetycznego obejmujący przewodnik.
- Opisana przez Prawo Faradaya (ilościowo) i Regułę Lenza (kierunek).
- Fundamentalna dla wytwarzania i przesyłania energii elektrycznej.
- Kluczowa w działaniu prądnic, transformatorów, silników, kuchenek indukcyjnych i ładowarek bezprzewodowych.
- Obejmuje indukcję własną (w jednym obwodzie) i indukcję wzajemną (między obwodami).
Niewidzialna siła, która napędza świat – czym naprawdę jest indukcja elektromagnetyczna?
W dzisiejszym świecie, gdzie energia elektryczna jest wszechobecna i niezastąpiona, łatwo zapomnieć o fundamentalnych zasadach, które umożliwiają jej istnienie i wykorzystanie. Indukcja elektromagnetyczna to właśnie taka zasada – niewidzialna siła, która napędza niemal każdy aspekt naszej cywilizacji. Od momentu, gdy włączamy światło, po bezprzewodowe ładowanie smartfona, to zjawisko fizyczne jest nieustannie w akcji, stanowiąc podstawę dla niezliczonych technologii, które bierzemy za pewnik.
Definicja bez tajemnic: jak ruch i magnetyzm tworzą prąd elektryczny?
W swojej istocie, indukcja elektromagnetyczna to zjawisko, w którym w przewodniku elektrycznym – na przykład w drucie czy cewce – powstaje siła elektromotoryczna (SEM), czyli innymi słowy, napięcie. Dzieje się tak, gdy przewodnik ten znajduje się w obszarze, gdzie zmienia się strumień pola magnetycznego, który go obejmuje. Wyobraźmy sobie prostą analogię: jeśli przesuwamy magnes w pobliżu pętli drutu lub zmieniamy natężenie pola magnetycznego wokół niej, elektrony w tym drucie zaczynają się poruszać, tworząc prąd elektryczny. To właśnie ta dynamiczna interakcja między ruchem, magnetyzmem a przewodnikiem jest sercem indukcji.
Krótka historia rewolucyjnego odkrycia Michaela Faradaya
Przełom w zrozumieniu związku między elektrycznością a magnetyzmem nastąpił w 1831 roku, dzięki genialnemu angielskiemu fizykowi i chemikowi, Michaelowi Faradayowi. To on, poprzez serię eksperymentów, odkrył, że zmieniające się pole magnetyczne może generować prąd elektryczny. Przed jego odkryciem znano już fakt, że prąd elektryczny może wytwarzać pole magnetyczne (odkrycie Oersteda), ale możliwość odwrotnego procesu była rewolucyjna. Odkrycie Faradaya nie tylko pogłębiło naszą wiedzę o podstawowych siłach natury, ale przede wszystkim otworzyło drogę do epoki elektryczności, umożliwiając projektowanie i budowę generatorów, transformatorów i silników elektrycznych, które zrewolucjonizowały przemysł i codzienne życie.
Jak to działa? Kluczowe prawa rządzące indukcją elektromagnetyczną
Aby w pełni zrozumieć mechanizmy stojące za indukcją elektromagnetyczną i jej wszechstronnymi zastosowaniami, musimy przyjrzeć się dwóm fundamentalnym prawom fizyki, które precyzyjnie opisują to zjawisko: Prawu Faradaya i Regule Lenza. To one stanowią teoretyczną podstawę dla wszystkich technologii opartych na indukcji.
Prawo Faradaya: Matematyczny przepis na prąd (wzór i proste wyjaśnienie)
Prawo indukcji Faradaya ilościowo opisuje, jak duża siła elektromotoryczna (SEM) zostanie wyindukowana w obwodzie. Mówi ono, że indukowana siła elektromotoryczna (E) w zamkniętym obwodzie jest proporcjonalna do szybkości zmiany strumienia magnetycznego (ΦB) przechodzącego przez ten obwód. Matematycznie wyraża się to wzorem:
E = -dΦB/dt
- E to siła elektromotoryczna, czyli napięcie indukowane w obwodzie, mierzone w woltach (V).
- ΦB (czyt. fi-B) to strumień magnetyczny, czyli miara całkowitej liczby linii pola magnetycznego przechodzących przez daną powierzchnię. Mierzy się go w weberach (Wb).
- d/dt oznacza szybkość zmiany w czasie. W tym kontekście, dΦB/dt to szybkość, z jaką zmienia się strumień magnetyczny.
Kluczowe jest zrozumienie, że to nie samo pole magnetyczne, ale jego zmiana w czasie jest odpowiedzialna za indukowanie prądu. Im szybciej zmienia się strumień magnetyczny, tym większa indukowana siła elektromotoryczna. Znak minus we wzorze jest niezwykle ważny i odnosi się do Reguły Lenza, którą omówimy za chwilę.
Reguła Lenza, czyli dlaczego prąd indukcyjny zawsze "płynie pod prąd"?
O ile Prawo Faradaya mówi nam, jak duży prąd zostanie wyindukowany, o tyle Reguła Lenza, często nazywana "regułą przekory", określa jego kierunek. Stwierdza ona, że kierunek indukowanego prądu jest zawsze taki, aby wytworzone przez niego pole magnetyczne przeciwdziałało zmianie strumienia magnetycznego, która go wywołała. Innymi słowy, natura "nie lubi" zmian i zawsze stara się je zniwelować. Jeśli zbliżamy magnes do cewki, zwiększając strumień magnetyczny, indukowany prąd wytworzy pole magnetyczne, które będzie próbowało odepchnąć magnes. Jeśli oddalamy magnes, zmniejszając strumień, prąd indukcyjny wytworzy pole, które będzie próbowało przyciągnąć magnes z powrotem. To prosta, ale potężna zasada, będąca konsekwencją zasady zachowania energii.
Czym jest strumień magnetyczny i dlaczego jego zmiana jest tak istotna?
Strumień magnetyczny (ΦB) to fundamentalne pojęcie w elektromagnetyzmie, które możemy wizualizować jako miarę "ilości" linii pola magnetycznego przechodzących przez daną powierzchnię. Jest to iloczyn natężenia pola magnetycznego, powierzchni, przez którą przechodzi, oraz cosinusa kąta między wektorem pola a normalną do powierzchni. Jednak dla indukcji elektromagnetycznej, jak już wspomniałem, kluczowa jest nie stała wartość strumienia, ale jego zmiana. Strumień magnetyczny może zmieniać się na kilka sposobów:
- Ruch magnesu lub przewodnika: Gdy magnes porusza się względem cewki (lub odwrotnie), zmienia się liczba linii pola magnetycznego przechodzących przez cewkę.
- Zmiana natężenia pola magnetycznego: Jeśli źródło pola magnetycznego (np. elektromagnes) zmienia swoją siłę, strumień również się zmienia.
- Zmiana powierzchni: Jeśli powierzchnia objęta polem magnetycznym zmienia swój rozmiar lub orientację względem pola.
To właśnie ta dynamiczna zmiana jest "iskrą", która zapala siłę elektromotoryczną i prowadzi do powstania prądu. Bez niej, nawet w najsilniejszym stałym polu magnetycznym, prąd nie zostanie wyindukowany.
Indukcja elektromagnetyczna w Twoim domu i technologii – zaskakujące zastosowania
Indukcja elektromagnetyczna to nie tylko teoretyczne prawo fizyki, ale przede wszystkim praktyczna podstawa niezliczonych urządzeń, które otaczają nas każdego dnia. Od gigantycznych elektrowni po niewielkie ładowarki, zjawisko to jest nieustannie wykorzystywane do transformacji energii, gotowania, komunikacji i wielu innych celów.
Od elektrowni do gniazdka: rola prądnic i transformatorów w systemie energetycznym

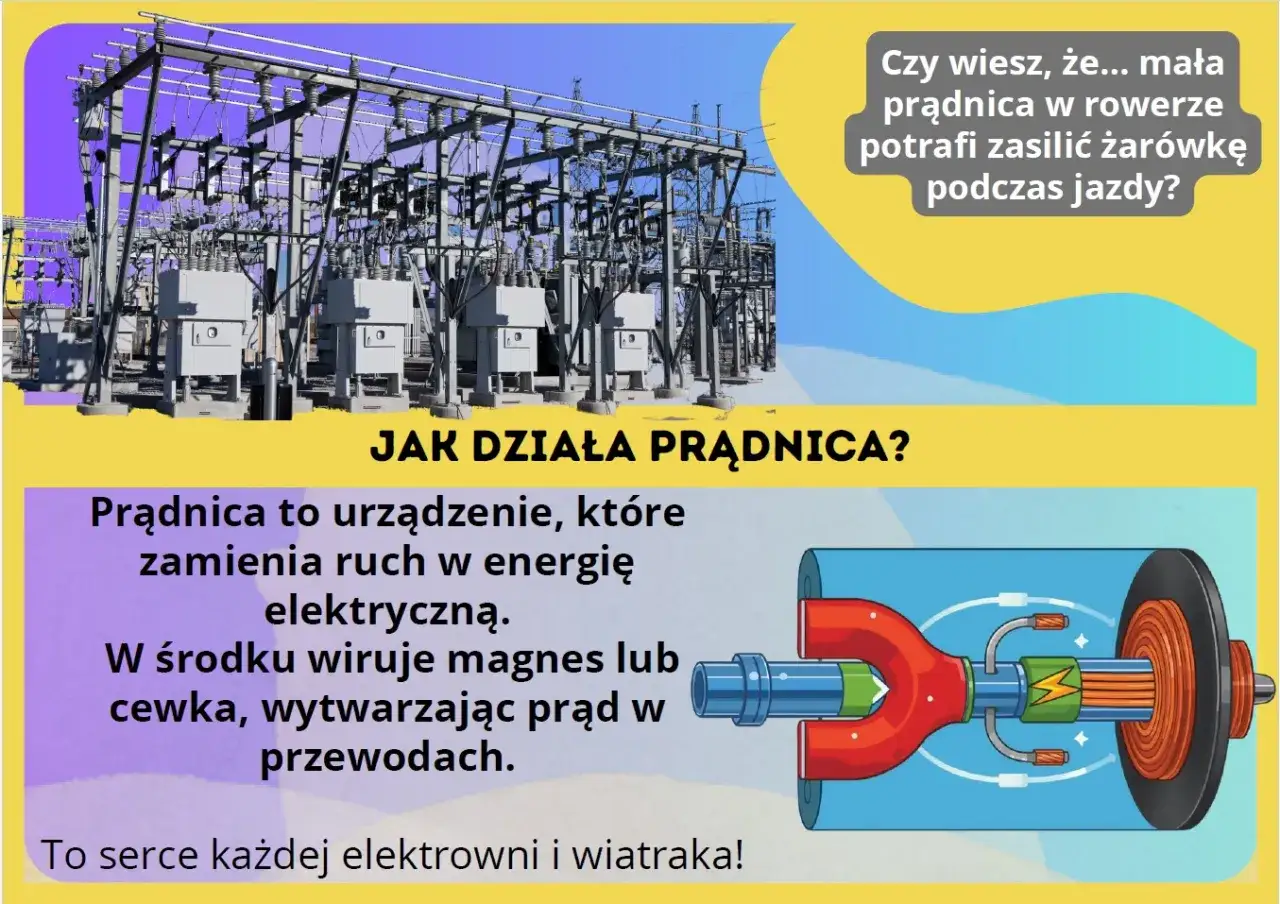

Gdy myślimy o energii elektrycznej, pierwszym skojarzeniem powinna być indukcja. To właśnie na niej opiera się działanie prądnic (generatorów) w elektrowniach, które zamieniają energię mechaniczną (np. ruch turbin napędzanych parą, wodą czy wiatrem) na energię elektryczną. Obracające się cewki w polu magnetycznym lub obracające się magnesy w pobliżu cewek generują zmienny strumień magnetyczny, a co za tym idzie – prąd. Według danych Wikipedii, bez prądnic, cała współczesna infrastruktura energetyczna byłaby niemożliwa do zbudowania. Następnie, aby przesłać energię na duże odległości z minimalnymi stratami, niezbędne są transformatory. Te urządzenia, działające na zasadzie indukcji wzajemnej, podnoszą napięcie prądu do bardzo wysokich wartości przed przesyłem, a następnie obniżają je do bezpiecznego poziomu przed dostarczeniem do naszych domów. Ich rola w efektywnym i ekonomicznym przesyłaniu energii jest absolutnie kluczowa.
Jak pole magnetyczne gotuje Twój obiad? Zasada działania kuchenki indukcyjnej
Kuchenki indukcyjne to doskonały przykład, jak zaawansowana fizyka trafia do naszych kuchni, oferując efektywność i bezpieczeństwo. Pod ceramiczną płytą kuchenki znajduje się cewka, przez którą przepływa prąd przemienny o wysokiej częstotliwości. Ten prąd generuje szybko zmienne pole magnetyczne. Kiedy postawimy na płycie naczynie z ferromagnetycznym dnem (np. żeliwne lub stalowe), zmienne pole magnetyczne indukuje w dnie naczynia silne prądy wirowe, zwane prądami Foucaulta. Ze względu na opór elektryczny materiału naczynia, te prądy wirowe zamieniają energię elektryczną na ciepło bezpośrednio w dnie garnka, co prowadzi do błyskawicznego i efektywnego gotowania. Sama płyta pozostaje chłodna, co zwiększa bezpieczeństwo użytkowania.
Magia ładowania bez kabli, czyli indukcja w ładowarkach bezprzewodowych (Qi)
Technologia ładowania bezprzewodowego, popularnie znana jako standard Qi, to kolejny świetny przykład praktycznego zastosowania indukcji elektromagnetycznej. W ładowarce znajduje się cewka nadawcza, która zasilana prądem przemiennym generuje zmienne pole magnetyczne. W smartfonie lub innym urządzeniu, które chcemy naładować, znajduje się druga cewka – cewka odbiorcza. Kiedy urządzenie zostanie umieszczone w zasięgu pola magnetycznego ładowarki, zmienne pole indukuje w cewce odbiorczej prąd elektryczny. Ten prąd jest następnie prostowany i wykorzystywany do ładowania baterii. Jest to nic innego jak miniaturowy transformator powietrzny, umożliwiający wygodne, bezkontaktowe przesyłanie energii.
Silniki elektryczne i hamulce magnetyczne – dwie strony tej samej siły
Indukcja elektromagnetyczna jest również sercem większości silników elektrycznych, w tym powszechnie stosowanych silników indukcyjnych. W tych silnikach zmienne pole magnetyczne, wytwarzane przez uzwojenia stojana, indukuje prądy w wirniku. Oddziaływanie tych indukowanych prądów z polem magnetycznym stojana generuje siłę, która wprawia wirnik w ruch obrotowy. To właśnie dzięki temu silniki elektryczne napędzają wszystko, od pralek po pociągi. Z drugiej strony, w hamulcach elektrodynamicznych (stosowanych np. w pociągach, tramwajach czy niektórych pojazdach elektrycznych), ruch elementu w silnym polu magnetycznym indukuje prądy wirowe, które generują siłę hamującą, bez fizycznego kontaktu i zużycia materiału. To eleganckie wykorzystanie tej samej zasady do zupełnie innego celu.
Od mikrofonu dynamicznego po karty zbliżeniowe – inne codzienne przykłady indukcji
Zastosowań indukcji elektromagnetycznej jest znacznie więcej, często w miejscach, których byśmy się nie spodziewali:
- Mikrofony dynamiczne: W tych urządzeniach, drgania membrany, wywołane falą dźwiękową, wprawiają w ruch małą cewkę umieszczoną w polu magnetycznym stałego magnesu. Ruch cewki w polu magnetycznym indukuje w niej prąd elektryczny, który jest sygnałem audio.
- Czytniki kart zbliżeniowych (NFC/RFID): Terminal płatniczy lub czytnik generuje zmienne pole magnetyczne. Kiedy zbliżamy kartę (lub smartfon) z wbudowanym chipem i cewką, w tej cewce indukowany jest prąd. Ten prąd zasila chip i umożliwia bezprzewodową wymianę danych, np. podczas płatności.
Dla dociekliwych: Indukcja własna i wzajemna – dwa oblicza tego samego zjawiska
Indukcja elektromagnetyczna, choć w swojej podstawowej formie jest jedna, manifestuje się w dwóch kluczowych odmianach, które są niezwykle ważne dla projektowania obwodów elektronicznych i urządzeń. Mowa tu o indukcji własnej i indukcji wzajemnej, które choć pokrewne, opisują nieco inne interakcje.
Indukcja własna: Jak cewka elektryczna stawia opór zmianom prądu?
Indukcja własna to zjawisko, w którym zmiana prądu płynącego przez samą cewkę indukuje w tej samej cewce siłę elektromotoryczną, która zawsze przeciwdziała tej zmianie. Kiedy prąd w cewce rośnie, generowane przez niego pole magnetyczne również rośnie, a co za tym idzie, rośnie strumień magnetyczny przechodzący przez samą cewkę. Zgodnie z Prawem Faradaya i Regułą Lenza, ta zmiana strumienia indukuje SEM, która próbuje spowolnić wzrost prądu. Analogicznie, gdy prąd maleje, indukowana SEM próbuje podtrzymać jego przepływ. To zjawisko sprawia, że cewki (zwane też induktorami) magazynują energię w polu magnetycznym i odgrywają kluczową rolę w obwodach elektronicznych, np. do filtrowania sygnałów czy stabilizacji napięcia. Miara zdolności cewki do indukowania SEM w sobie to indukcyjność, której jednostką jest henr (H).
Przeczytaj również: Przekaźnik SSR - Co to jest, jak działa i jak go dobrać?
Indukcja wzajemna: Sekret działania transformatorów i bezprzewodowej komunikacji

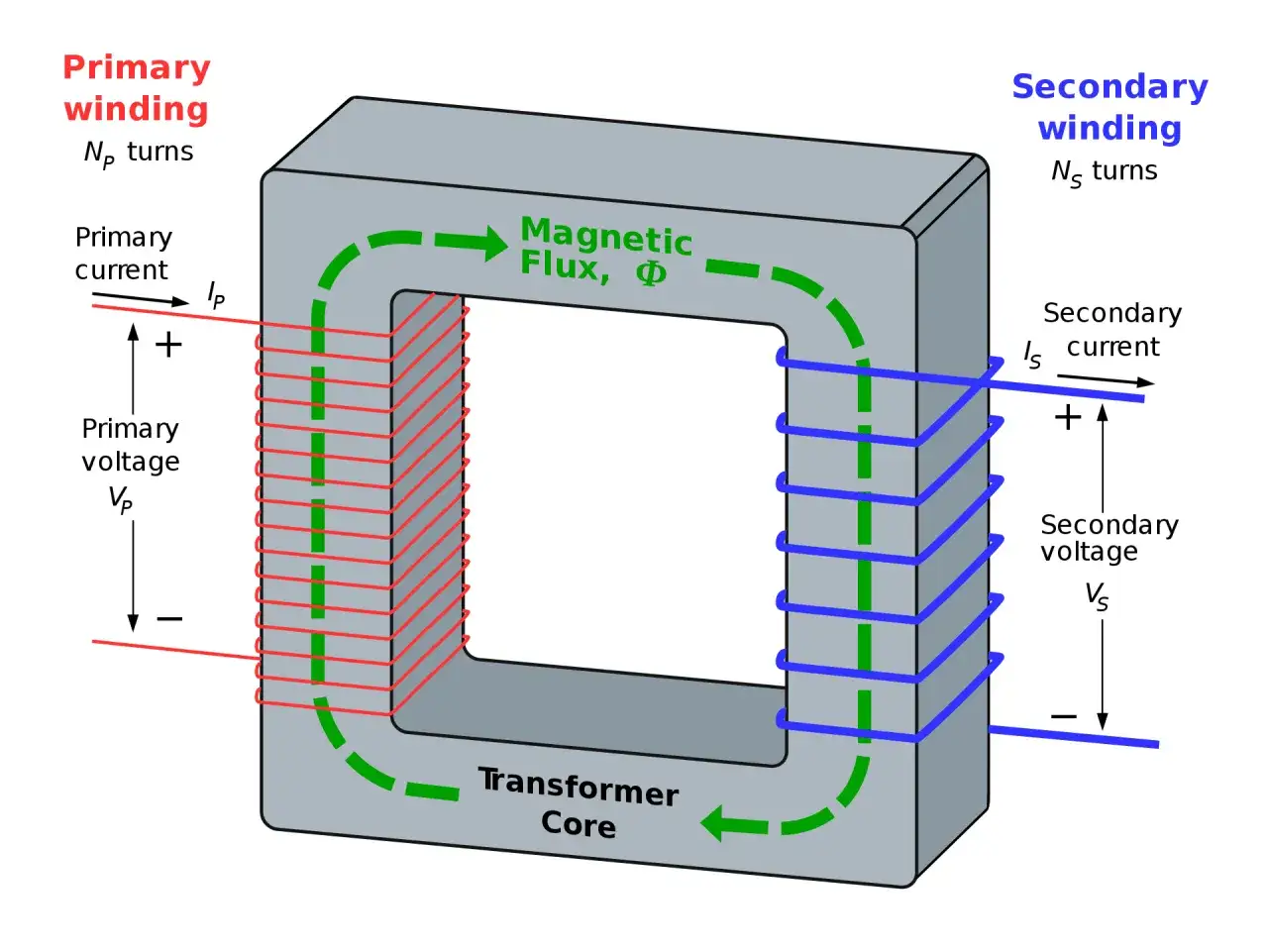

Indukcja wzajemna występuje, gdy zmiana prądu w jednym obwodzie indukuje siłę elektromotoryczną w sąsiednim, sprzężonym magnetycznie obwodzie. Najlepszym przykładem jest transformator, gdzie cewka pierwotna i wtórna są nawinięte na wspólnym rdzeniu (lub znajdują się blisko siebie). Prąd przemienny w cewce pierwotnej generuje zmienne pole magnetyczne, które przenika przez cewkę wtórną. Ta zmiana strumienia magnetycznego w cewce wtórnej indukuje w niej napięcie. To właśnie dzięki indukcji wzajemnej możliwe jest efektywne przesyłanie energii między obwodami bez bezpośredniego połączenia elektrycznego, co jest podstawą działania nie tylko transformatorów, ale także wspomnianych już ładowarek bezprzewodowych, a nawet niektórych form bezprzewodowej komunikacji.
Dlaczego zrozumienie indukcji elektromagnetycznej jest dziś ważniejsze niż kiedykolwiek?
W obliczu globalnych wyzwań, takich jak zapotrzebowanie na czystą energię, rozwój elektromobilności i nieustanny postęp w elektronice, zrozumienie indukcji elektromagnetycznej staje się ważniejsze niż kiedykolwiek. To fundamentalne zjawisko jest i będzie podstawą dla innowacji w odnawialnych źródłach energii, takich jak turbiny wiatrowe czy generatory hydroelektryczne. Stanowi ono również serce pojazdów elektrycznych, zarówno w ich silnikach, jak i systemach ładowania. W miarę jak dążymy do świata bardziej połączonego i efektywnego energetycznie, indukcja elektromagnetyczna będzie nadal napędzać rozwój zaawansowanej elektroniki, systemów komunikacyjnych i bezprzewodowych technologii. Jestem przekonany, że to właśnie dzięki głębszemu zrozumieniu i kreatywnemu wykorzystaniu tej niewidzialnej siły, będziemy w stanie budować przyszłość, która jest zarówno innowacyjna, jak i zrównoważona. Zachęcam każdego do dalszego zgłębiania tego fascynującego tematu, bo to właśnie w takich podstawach tkwi klucz do kolejnych technologicznych rewolucji.
