Przekaźniki SSR: Nowoczesne rozwiązanie dla precyzyjnego sterowania
- Przekaźnik SSR (Solid State Relay) to elektroniczny element przełączający bez ruchomych części, zastępujący tradycyjne przekaźniki elektromagnetyczne.
- Działa w oparciu o półprzewodniki i optoizolację, zapewniając galwaniczną separację obwodów.
- Główne zalety to długa żywotność, szybkość, cicha praca, odporność na wstrząsy i brak iskrzenia.
- Kluczowe wady to wydzielanie ciepła (wymaga radiatorów), prąd upływu i zazwyczaj wyższa cena.
- Dobór SSR wymaga analizy napięcia, prądu, rodzaju obciążenia oraz warunków pracy.
- Znajduje zastosowanie w automatyce przemysłowej, sterowaniu grzewczym, oświetleniem LED i silnikami.
Czym jest przekaźnik SSR i dlaczego rewolucjonizuje on świat elektroniki?
W dzisiejszym świecie, gdzie precyzja, szybkość i niezawodność są na wagę złota, przekaźniki SSR stanowią nowoczesną alternatywę dla tradycyjnych rozwiązań. Ich pojawienie się zmieniło sposób projektowania i funkcjonowania wielu systemów elektronicznych, otwierając nowe możliwości w automatyce i sterowaniu.
Od mechaniki do półprzewodników: Kim jest następca tradycyjnego przekaźnika?
Przekaźnik półprzewodnikowy (SSR), czyli Solid State Relay, to nic innego jak elektroniczny odpowiednik klasycznego przekaźnika elektromagnetycznego (EMR). Podczas gdy EMR opiera się na fizycznym ruchu styków, SSR działa w oparciu o elementy półprzewodnikowe. Oznacza to, że pełni tę samą funkcję przełączania obwodów, ale robi to w zupełnie inny, bezkontaktowy sposób. Brak ruchomych części to jego fundamentalna cecha, która przekłada się na szereg unikalnych zalet.

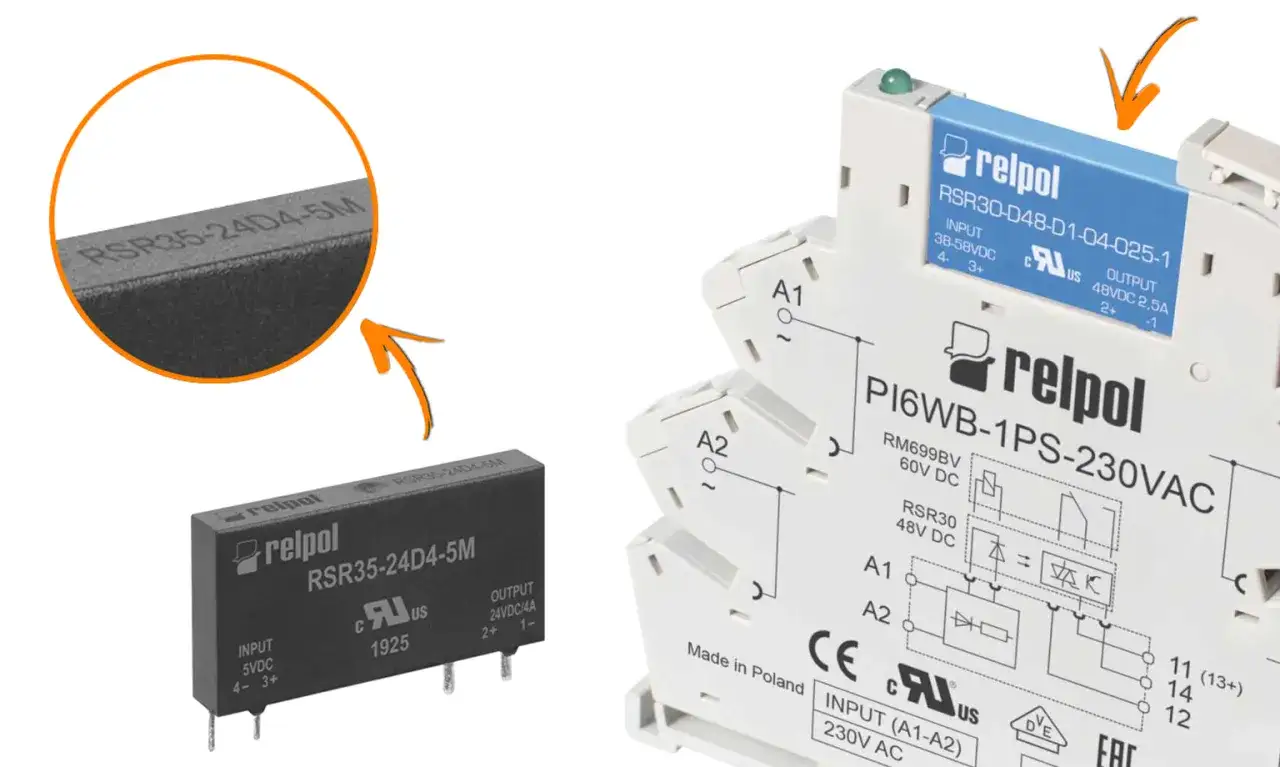

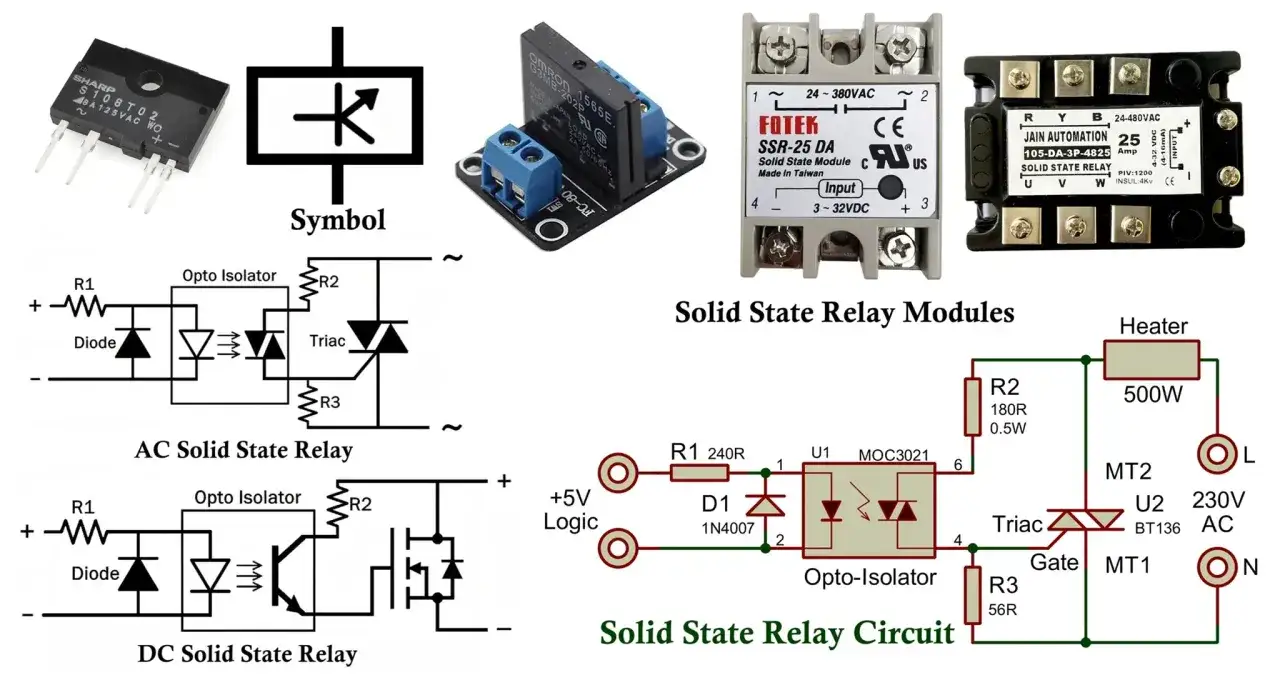

Zaglądamy do środka: Jak zbudowany jest SSR i co to jest optoizolacja?
W sercu każdego SSR znajdziemy elementy półprzewodnikowe, które są odpowiedzialne za sterowanie przepływem prądu. Najczęściej są to tyrystory, triaki lub tranzystory, w zależności od typu przekaźnika i jego zastosowania. Kluczowym komponentem jest jednak optoizolator, często nazywany transoptorem. To on zapewnia galwaniczną separację, czyli elektryczne odizolowanie, między obwodem sterującym (wejściowym) a obwodem przełączanym (wyjściowym). Dzięki temu układy sterujące, często działające na niskim napięciu, są skutecznie chronione przed wysokimi napięciami i prądami obwodu wykonawczego. To rozwiązanie znacząco zwiększa bezpieczeństwo i niezawodność całego systemu.
Magia bezstykowego przełączania: Zrozumienie zasady działania krok po kroku
Zasada działania SSR jest fascynująca w swojej prostocie. Kiedy do wejścia SSR zostanie podany sygnał sterujący – na przykład niskie napięcie stałe (DC) – aktywuje on optoizolator. Ten z kolei, poprzez światło, załącza element półprzewodnikowy w obwodzie wyjściowym. W efekcie, prąd może swobodnie przepływać przez obciążenie. Co istotne, cały proces odbywa się bez żadnego fizycznego kontaktu, bez iskrzenia i mechanicznego hałasu. To bezstykowe przełączanie jest fundamentem przewagi SSR nad tradycyjnymi przekaźnikami, oferując szybkość, ciszę i długowieczność.
SSR kontra przekaźnik elektromagnetyczny: Kto wygrywa w kluczowych starciach?
Mimo że zarówno SSR, jak i przekaźnik elektromagnetyczny (EMR) pełnią tę samą podstawową funkcję – przełączania obwodów – ich wewnętrzne różnice są fundamentalne. Zrozumienie tych rozbieżności jest kluczowe, aby świadomie podjąć decyzję, które rozwiązanie będzie optymalne dla konkretnego zastosowania. Przyjrzyjmy się ich mocnym i słabym stronom.
Długa żywotność i niezawodność: Dlaczego SSR działa znacznie dłużej?
Jedną z najbardziej znaczących zalet przekaźników SSR jest ich niezwykle długa żywotność i wysoka niezawodność. Wynika to bezpośrednio z braku ruchomych części mechanicznych. W tradycyjnych przekaźnikach styki ulegają zużyciu, erozji i zmęczeniu materiału, co ogranicza liczbę cykli przełączania. SSR, działając na zasadzie półprzewodnikowej, jest wolny od tych problemów, co przekłada się na miliony, a nawet miliardy cykli przełączania. Dodatkowo, solidna konstrukcja SSR sprawia, że są one znacznie bardziej odporne na wstrząsy i wibracje, co czyni je idealnym wyborem do wymagających środowisk przemysłowych.
Szybkość i cisza: Przewagi, których nie da się zignorować
SSR wyróżnia się również nieporównywalnie większą szybkością przełączania w porównaniu do EMR. Czas reakcji przekaźnika półprzewodnikowego może wynosić nawet poniżej 1 milisekundy, co jest kluczowe w aplikacjach wymagających bardzo precyzyjnego i dynamicznego sterowania. Kolejną znaczącą przewagą jest cicha praca. Brak fizycznego ruchu styków eliminuje charakterystyczne "kliknięcie" towarzyszące załączaniu EMR, co jest szczególnie cenne w środowiskach wrażliwych na hałas, takich jak szpitale czy inteligentne domy. Co więcej, brak iskrzenia styków w SSR to nie tylko kwestia bezpieczeństwa w środowiskach zagrożonych wybuchem, ale także znaczące zmniejszenie zakłóceń elektromagnetycznych (EMI), co jest kluczowe dla stabilności innych urządzeń elektronicznych. Według informacji zawartych na Tim.pl, brak iskrzenia styków w SSR jest kluczowy w środowiskach zagrożonych wybuchem i znacząco redukuje zakłócenia elektromagnetyczne.
Ciemna strona mocy: Najważniejsze wady SSR – ciepło, prąd upływu i cena
Mimo wielu zalet, przekaźniki SSR nie są pozbawione wad. Najważniejszą z nich jest wydzielanie ciepła. Podczas przewodzenia prądu na elementach półprzewodnikowych występuje niewielki spadek napięcia (zazwyczaj od 1 do 1,6 V), co przy większych prądach obciążenia generuje znaczną ilość ciepła. To wymaga stosowania radiatorów, często o sporych rozmiarach, aby zapobiec przegrzewaniu się i uszkodzeniu przekaźnika. Inną kwestią jest prąd upływu. W stanie wyłączenia przez SSR może płynąć niewielki, choć niezerowy prąd, co w niektórych bardzo czułych obwodach może być problematyczne. Przekaźniki półprzewodnikowe są również bardziej wrażliwe na przepięcia i przeciążenia, co często wymusza stosowanie dodatkowych zabezpieczeń. Ostatnią, lecz nie mniej ważną wadą, jest zazwyczaj wyższa cena w porównaniu do przekaźników elektromagnetycznych o podobnych parametrach prądowych.
Tabela porównawcza: Wszystkie różnice w jednym miejscu
Aby ułatwić zrozumienie kluczowych różnic, przygotowałem tabelę porównawczą, która zestawia najważniejsze cechy obu typów przekaźników.
| Cecha | Przekaźnik SSR | Przekaźnik elektromagnetyczny |
|---|---|---|
| Element przełączający | Półprzewodniki | Styki mechaniczne |
| Ruchome części | Brak | Tak |
| Żywotność | Bardzo długa | Ograniczona (zużycie styków) |
| Szybkość przełączania | Bardzo szybka | Wolniejsza |
| Hałas | Brak | Słyszalne "kliknięcie" |
| Iskrzenie | Brak | Może występować |
| Wydzielanie ciepła | Tak (wymaga chłodzenia) | Minimalne |
| Prąd upływu | Może występować | Brak |
| Cena | Zazwyczaj wyższa | Zazwyczaj niższa |
| Odporność na wstrząsy/wibracje | Wysoka | Niska |
Jak wybrać idealny przekaźnik SSR do swojego projektu? Kluczowe parametry, na które musisz zwrócić uwagę
Wybór odpowiedniego przekaźnika SSR to nie tylko kwestia dopasowania do budżetu, ale przede wszystkim zapewnienie bezpieczeństwa, niezawodności i optymalnej pracy całego systemu. Prawidłowy dobór wymaga dogłębnej analizy kilku kluczowych parametrów. Poniżej przedstawiam, na co należy zwrócić szczególną uwagę.
Napięcie i prąd obciążenia: Jak nie spalić przekaźnika przy pierwszym uruchomieniu?
Podstawą doboru SSR jest precyzyjne określenie napięcia i prądu obciążenia, które będzie przełączał. Należy zawsze wybierać przekaźnik, którego nominalne wartości napięcia i prądu są wyższe niż maksymalne wartości występujące w obwodzie. Zazwyczaj zaleca się zachowanie marginesu bezpieczeństwa, np. nie obciążanie SSR do jego maksymalnych wartości nominalnych, a pozostawienie zapasu rzędu 20-30%. Niewłaściwy dobór, czyli zastosowanie przekaźnika o zbyt niskich parametrach, może prowadzić do jego szybkiego uszkodzenia, przegrzania, a nawet pożaru. Zbyt duży zapas to z kolei niepotrzebne koszty.
Rezystancja czy indukcja? Dlaczego rodzaj obciążenia ma fundamentalne znaczenie?
Rodzaj obciążenia ma fundamentalne znaczenie dla wyboru SSR. Obciążenia dzielimy na: rezystancyjne (np. grzałki, żarówki), indukcyjne (np. silniki, transformatory, cewki) i pojemnościowe (np. kondensatory). Obciążenia indukcyjne są szczególnie wymagające, ponieważ podczas wyłączania generują przepięcia zwrotne, które mogą uszkodzić elementy półprzewodnikowe SSR. W takich przypadkach często konieczne jest zastosowanie specjalnych typów SSR (np. z wbudowanymi obwodami tłumiącymi) lub dodatkowych zabezpieczeń. Obciążenia pojemnościowe z kolei charakteryzują się wysokimi prądami rozruchowymi, co również należy uwzględnić przy doborze.
Sterowanie DC czy AC? Dobór odpowiedniego sygnału wejściowego
Kolejnym ważnym aspektem jest dopasowanie przekaźnika SSR pod kątem sygnału sterującego. Na rynku dostępne są SSR sterowane napięciem stałym (DC) oraz napięciem przemiennym (AC). Wybór zależy od źródła sygnału sterującego w Twoim projekcie. Najczęściej spotyka się SSR sterowane niskim napięciem DC (np. 3-32V DC), co pozwala na bezpośrednie podłączenie do mikrokontrolerów, PLC czy innych układów cyfrowych. Zawsze należy upewnić się, że zakres napięcia sterującego SSR jest zgodny z napięciem wyjściowym sterownika.
Kiedy radiator jest niezbędny? O chłodzeniu, którego nie można pominąć
Jak już wspomniałem, przekaźniki SSR wydzielają ciepło, co jest naturalną konsekwencją ich działania. W przypadku większych prądów obciążenia lub pracy w wysokich temperaturach otoczenia, zastosowanie radiatora jest absolutnie niezbędne. Radiator odprowadza nadmiar ciepła, zapobiegając przegrzaniu i przedłużając żywotność przekaźnika. Brak odpowiedniego chłodzenia to jedna z najczęstszych przyczyn awarii SSR. Jak podkreślają eksperci z Tim.pl, przy większych prądach obciążenia lub w wysokich temperaturach otoczenia, radiator jest absolutnie niezbędny do prawidłowej i długotrwałej pracy SSR. Dobór radiatora zależy od mocy strat (iloczynu prądu obciążenia i spadku napięcia na SSR) oraz maksymalnej dopuszczalnej temperatury pracy przekaźnika. Często konieczne jest również stosowanie past termoprzewodzących, aby poprawić efektywność odprowadzania ciepła.
Przegląd najważniejszych typów przekaźników SSR: Który jest odpowiedni dla Ciebie?
Rynek przekaźników SSR jest niezwykle zróżnicowany, oferując szeroką gamę produktów dostosowanych do specyficznych potrzeb i zastosowań. Zrozumienie podstawowych typów pomoże Ci wybrać komponent, który idealnie wpasuje się w Twój projekt, zapewniając optymalną wydajność i bezpieczeństwo.
Jedna czy trzy fazy? Wybór SSR do instalacji domowej i przemysłowej
Jednym z podstawowych kryteriów podziału jest liczba faz, którą przekaźnik jest w stanie przełączać. Wyróżniamy:
- Przekaźniki jednofazowe (Single-Phase SSR): Są to najczęściej spotykane typy, idealne do prostszych aplikacji, sterowania pojedynczymi obciążeniami w instalacjach domowych, biurowych czy mniejszych maszynach przemysłowych. Stosuje się je do przełączania obwodów zasilanych jednofazowo.
- Przekaźniki trójfazowe (Three-Phase SSR): Zaprojektowane do sterowania obciążeniami trójfazowymi, takimi jak silniki elektryczne, grzałki trójfazowe czy inne urządzenia przemysłowe. Zazwyczaj integrują trzy niezależne kanały przełączające w jednej obudowie, co upraszcza montaż i okablowanie w zaawansowanej automatyce przemysłowej.
Załączanie w zerze (Zero-Crossing) vs natychmiastowe (Instant-On): Co to oznacza i które wybrać?
Dla przekaźników SSR przełączających prąd przemienny (AC-SSR) kluczowy jest sposób załączania obciążenia.
- Załączanie w zerze (Zero-Crossing): To bardzo popularna funkcja, która polega na tym, że przekaźnik załącza obciążenie dopiero w momencie, gdy napięcie sieciowe przechodzi przez zero. Główną zaletą tego rozwiązania jest minimalizacja zakłóceń elektromagnetycznych (EMI), które powstają podczas przełączania. Jest to idealne rozwiązanie dla obciążeń rezystancyjnych (np. grzałki, oświetlenie żarowe), gdzie prąd i napięcie są w fazie.
- Załączanie natychmiastowe (Instant-On): Te przekaźniki załączają obciążenie natychmiast po otrzymaniu sygnału sterującego, niezależnie od momentu przebiegu napięcia sieciowego. Są one stosowane głównie do sterowania obciążeń indukcyjnych (np. silniki), gdzie wymagane jest natychmiastowe przełączenie. Należy jednak pamiętać, że mogą generować większe zakłócenia EMI niż przekaźniki z załączaniem w zerze.
Specjalistyczne wersje: Przekaźniki do prądu stałego (DC-SSR) i ich zastosowania
Choć większość przekaźników SSR jest przeznaczona do prądu przemiennego (AC), istnieją również specjalistyczne wersje do prądu stałego (DC-SSR). Standardowe SSR nie nadają się do przełączania prądu stałego ze względu na odmienną charakterystykę wyłączania. DC-SSR wykorzystują tranzystory MOSFET lub IGBT jako elementy przełączające. Znajdują one zastosowanie w:- Systemach fotowoltaicznych: Do przełączania obwodów paneli słonecznych.
- Sterowaniu silnikami DC: W robotyce, automatyce, modelarstwie.
- Obwodach niskonapięciowych: W systemach zasilanych bateryjnie, automatyce budynkowej czy w pojazdach.
Od teorii do praktyki: Gdzie najczęściej spotkasz przekaźniki SSR?
Przekaźniki SSR, dzięki swoim unikalnym właściwościom, stały się wszechobecne w wielu dziedzinach życia. Od zaawansowanych linii produkcyjnych po systemy inteligentnego domu – ich cicha praca, szybkość i niezawodność sprawiają, że są niezastąpione tam, gdzie liczy się precyzja i długowieczność. Przyjrzyjmy się kilku kluczowym obszarom ich zastosowania.
Precyzyjne sterowanie temperaturą: Rola SSR w systemach grzewczych i HVAC
Jednym z najbardziej rozpowszechnionych zastosowań SSR jest precyzyjne sterowanie temperaturą. W systemach grzewczych, takich jak piece przemysłowe, wtryskarki do tworzyw sztucznych, systemy do termoformowania, czy nawet w domowych systemach ogrzewania podłogowego, SSR są idealne do szybkiego i dokładnego załączania i wyłączania grzałek. Ich zdolność do pracy w cyklach z dużą częstotliwością, bez ryzyka zużycia styków, pozwala na utrzymanie temperatury z niezwykłą dokładnością, co przekłada się na efektywność energetyczną i jakość procesów. Podobnie w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) SSR kontrolują elementy grzejne i chłodzące, zapewniając komfort i optymalizację zużycia energii.
Automatyka przemysłowa: Dlaczego fabryki kochają przekaźniki półprzewodnikowe?
W automatyce przemysłowej przekaźniki półprzewodnikowe są prawdziwymi bohaterami. Ich niezawodność, długa żywotność i odporność na trudne warunki środowiskowe (wibracje, wstrząsy, zapylenie) sprawiają, że są idealnym wyborem do sterowania maszynami, liniami produkcyjnymi i robotami. Szybkość działania SSR pozwala na precyzyjne sterowanie silnikami, zaworami, oświetleniem sygnalizacyjnym i innymi elementami wykonawczymi. Brak iskrzenia to dodatkowy atut w przemyśle, gdzie bezpieczeństwo jest priorytetem, szczególnie w strefach zagrożonych wybuchem. Dzięki SSR fabryki mogą działać efektywniej, z mniejszą liczbą przestojów i wyższym poziomem bezpieczeństwa.
Oświetlenie LED i silniki: Jak SSR radzi sobie z wymagającymi obciążeniami?
SSR doskonale sprawdzają się również w sterowaniu oświetleniem LED, zwłaszcza w systemach ściemniania. Ich bezgłośna praca i brak migotania są kluczowe dla komfortu użytkowników. W przypadku napędów silnikowych, SSR są wykorzystywane do załączania i wyłączania silników, a także w bardziej zaawansowanych aplikacjach, takich jak soft start czy sterowanie kierunkiem obrotów. Choć obciążenia indukcyjne, takie jak silniki, są wymagające ze względu na prądy rozruchowe i przepięcia, odpowiednio dobrane SSR (np. z załączaniem natychmiastowym i wbudowanymi zabezpieczeniami) radzą sobie z nimi doskonale, zapewniając płynne i niezawodne działanie.
DIY i inteligentny dom: Jak wykorzystać SSR we własnych projektach?
Nie tylko przemysł czerpie korzyści z SSR. W projektach DIY (Do It Yourself) i systemach inteligentnego domu przekaźniki półprzewodnikowe stają się coraz popularniejsze. Ich cicha praca jest nieoceniona przy sterowaniu oświetleniem, roletami, pompami czy ogrzewaniem podłogowym, gdzie tradycyjne przekaźniki mogłyby generować irytujący hałas. Możesz wykorzystać SSR do budowy własnych systemów automatyki, sterowania urządzeniami z poziomu mikrokontrolera (np. Arduino, Raspberry Pi) czy integracji z istniejącymi platformami inteligentnego domu. To proste, efektywne i niezawodne rozwiązanie, które otwiera drzwi do wielu kreatywnych projektów.
Montaż i podłączanie bez tajemnic: Jak poprawnie zainstalować przekaźnik SSR?
Prawidłowy montaż i podłączenie przekaźnika SSR to klucz do jego długotrwałej i bezawaryjnej pracy, a także do bezpieczeństwa całego systemu. Nawet najlepiej dobrany przekaźnik może zawieść, jeśli zostanie źle zainstalowany. Poniżej znajdziesz praktyczne wskazówki, które pomogą Ci uniknąć typowych błędów.

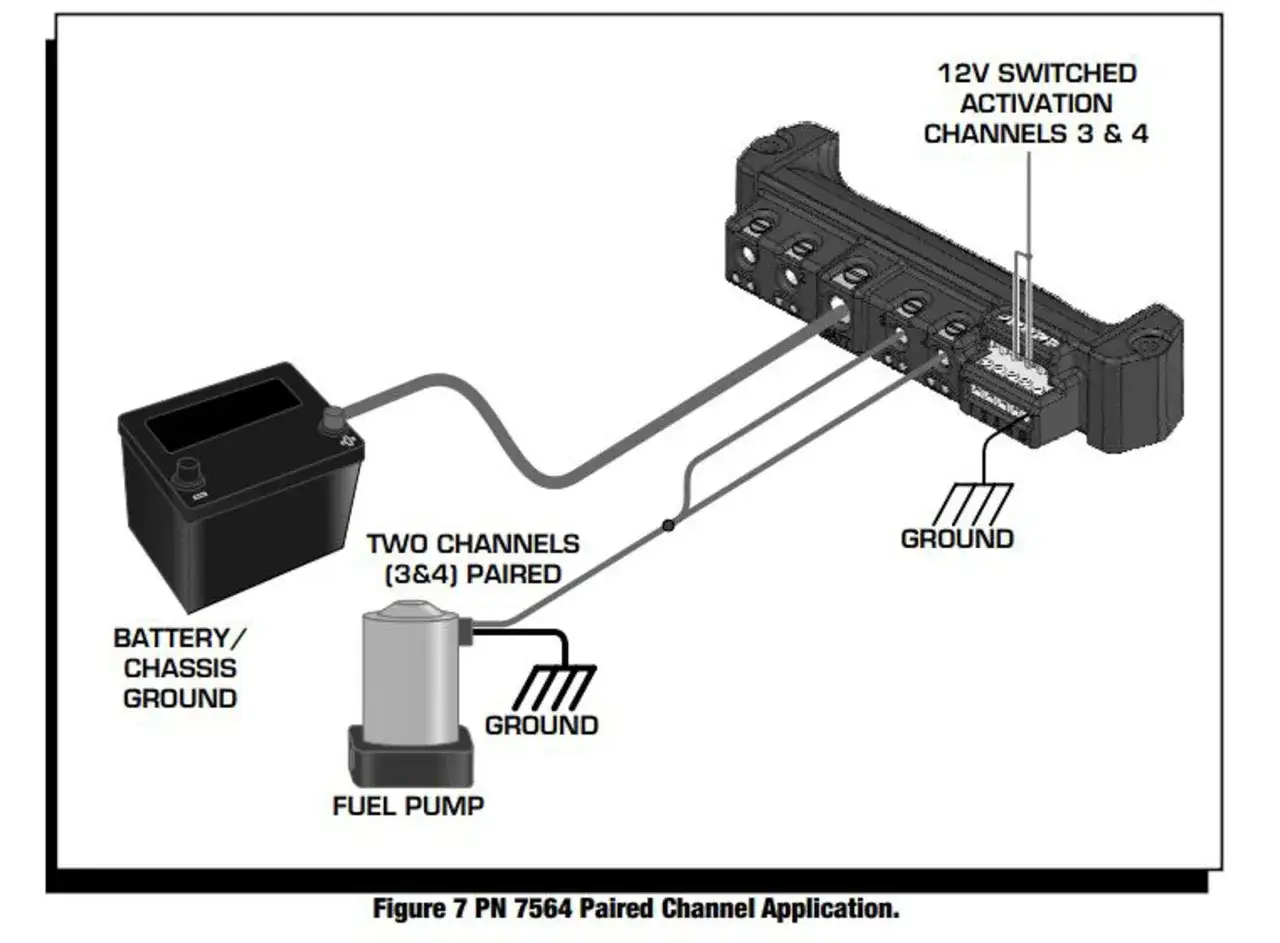

Schematy podłączeń dla najpopularniejszych typów SSR
Podłączenie przekaźnika SSR jest zazwyczaj intuicyjne, jednak zawsze należy kierować się schematem producenta. Ogólnie rzecz biorąc, każdy SSR posiada dwa główne obwody:
- Obwód sterujący (wejściowy): Tutaj podłączamy sygnał sterujący (np. z mikrokontrolera, PLC). Zazwyczaj są to dwa zaciski oznaczone jako "+" i "-" dla sterowania DC, lub "A1" i "A2" dla sterowania AC. Należy bezwzględnie przestrzegać biegunowości w przypadku sterowania DC.
- Obwód obciążenia (wyjściowy): Tutaj podłączamy zasilanie i obciążenie, które ma być przełączane. Są to zazwyczaj dwa zaciski, często oznaczone jako "1" i "2" lub "L" i "Load". Przekaźnik SSR działa jak elektroniczny przełącznik, który włącza lub wyłącza przepływ prądu do obciążenia.
Najczęstsze błędy montażowe i jak ich unikać
Podczas instalacji SSR łatwo o pomyłki, które mogą prowadzić do uszkodzeń. Oto najczęstsze błędy i sposoby ich unikania:
- Brak lub niewłaściwy radiator: To najczęstsza przyczyna awarii. Zawsze należy dobrać radiator o odpowiedniej powierzchni i zamontować go z pastą termoprzewodzącą, aby zapewnić efektywne odprowadzanie ciepła.
- Niewłaściwe dopasowanie parametrów: Upewnij się, że napięcie i prąd obciążenia oraz napięcie sterujące są zgodne z nominalnymi wartościami SSR, z uwzględnieniem marginesu bezpieczeństwa.
- Błędne podłączenie biegunowości (dla DC-SSR): W przypadku przekaźników DC-SSR, odwrócenie biegunowości wejścia sterującego lub wyjścia obciążenia może doprowadzić do natychmiastowego uszkodzenia. Zawsze sprawdzaj oznaczenia.
- Przeciążenie: Nigdy nie przekraczaj maksymalnego prądu obciążenia podanego przez producenta. Pamiętaj o prądach rozruchowych dla obciążeń indukcyjnych i pojemnościowych.
- Brak zabezpieczeń: Nie ignoruj konieczności stosowania zewnętrznych zabezpieczeń przed przepięciami i zwarciami, zwłaszcza w środowiskach przemysłowych.
Przeczytaj również: Warystor - Klucz do ochrony elektroniki przed przepięciami
Bezpieczeństwo przede wszystkim: Ochrona przed przepięciami i zwarciami
Przekaźniki SSR, choć niezawodne, są wrażliwe na nagłe skoki napięcia (przepięcia) i nadmierne prądy (przeciążenia/zwarcia). Dlatego tak ważne jest stosowanie dodatkowych środków ochronnych:
- Warystory (MOV): Podłączone równolegle do wyjścia SSR, absorbują przepięcia, chroniąc przekaźnik przed uszkodzeniem.
- Bezpieczniki szybkie (Fast-acting fuses): Umieszczone szeregowo z obciążeniem, chronią SSR przed skutkami zwarć i przeciążeń, reagując znacznie szybciej niż standardowe bezpieczniki.
- Ograniczniki przepięć (Surge suppressors): W bardziej wymagających aplikacjach mogą być stosowane kompleksowe ograniczniki przepięć, chroniące cały obwód.
