Amplituda - Jak mierzyć i dlaczego jest kluczowa w elektronice?

W świecie elektroniki sygnały są wszędzie, a zrozumienie ich podstawowych parametrów jest kluczowe. Ten artykuł kompleksowo wyjaśni, czym jest amplituda – jeden z najważniejszych atrybutów każdego sygnału elektrycznego – oraz dlaczego jej znajomość jest niezbędna dla każdego, kto zajmuje się elektroniką, od studenta po doświadczonego inżyniera.

Amplituda: Dlaczego to kluczowy parametr każdego sygnału w elektronice?

Amplituda jest bez wątpienia jednym z najbardziej fundamentalnych parametrów w elektronice. To ona mówi nam o "sile" lub "intensywności" sygnału, niezależnie od tego, czy mówimy o napięciu, prądzie, czy innej wielkości fizycznej. Bez zrozumienia amplitudy, trudno jest ocenić, jak mocny jest sygnał, czy nie uszkodzi on komponentów, czy też jak głośny będzie dźwięk. Jest to parametr wszechobecny w technologii, z którym spotykamy się na co dzień, często nie zdając sobie z tego sprawy.

Pomyślmy o codziennych przykładach. Kiedy zwiększamy głośność muzyki w smartfonie, tak naprawdę zwiększamy amplitudę sygnału audio, który trafia do głośników. Siła sygnału WiFi, którą widzimy na ikonce w telefonie, również w pewnym sensie odzwierciedla amplitudę odbieranych fal radiowych. Nawet jasność światła LED, choć często sterowana modulacją szerokości impulsu (PWM), w gruncie rzeczy odwołuje się do "siły" sygnału sterującego, który ostatecznie wpływa na prąd płynący przez diodę. Zrozumienie amplitudy jest więc absolutnie niezbędne dla każdego, kto chce projektować, analizować czy po prostu efektywnie korzystać z urządzeń elektronicznych.

Co to jest amplituda? Definicja dla początkujących i zaawansowanych

Zacznijmy od podstaw. Amplituda w elektronice to nic innego jak maksymalne wychylenie wartości sygnału (np. napięcia lub prądu) od jego punktu równowagi lub wartości średniej. Jest to podstawowy parametr, który opisuje "siłę" lub intensywność danego sygnału. Wyobraźmy sobie falę na wodzie – amplituda byłaby wysokością tej fali od poziomu spokojnej wody do jej szczytu.

Na wykresie sygnału, na przykład sinusoidalnego, amplituda jest łatwo zauważalna. Jeśli oś pozioma reprezentuje czas, a oś pionowa wartość sygnału (np. napięcie w woltach), to amplituda jest odległością od osi czasu (czyli poziomu zerowego dla sygnałów symetrycznych) do najwyższego punktu fali. Jest to zawsze wartość bezwzględna, co oznacza, że zawsze jest dodatnia, niezależnie od tego, czy szczyt sygnału jest dodatni, czy ujemny. Na przykład, sygnał zmieniający się od -5V do +5V ma amplitudę 5V.

Czy jest różnica między amplitudą napięcia a amplitudą prądu? Koncepcyjnie nie ma żadnej. Zasada jest ta sama: maksymalne wychylenie od poziomu zerowego lub średniego. Różnica polega jedynie na tym, jaką wielkość fizyczną opisujemy. Amplituda napięcia będzie mierzona w woltach (V), natomiast amplituda prądu w amperach (A). W obu przypadkach, amplituda mówi nam o "sile" danego sygnału – jak duże jest napięcie lub jak duży jest prąd w danym momencie szczytowym.

Amplituda szczytowa, międzyszczytowa czy RMS? Odkryj, która wartość ma znaczenie i kiedy

W elektronice nie mówimy o jednej amplitudzie, ale o kilku jej rodzajach, z których każdy ma swoje specyficzne zastosowanie. Kluczowe są trzy: amplituda szczytowa, międzyszczytowa i wartość skuteczna (RMS).

• Amplituda szczytowa (peak amplitude): Jest to maksymalna wartość, jaką sygnał osiąga względem poziomu zerowego. To absolutne maksimum, które sygnał osiąga w jednym cyklu. Jest niezwykle ważna przy projektowaniu obwodów, ponieważ pozwala upewnić się, że komponenty, takie jak kondensatory czy tranzystory, nie zostaną uszkodzone przez zbyt wysokie, chwilowe napięcie. Jeśli element ma maksymalne dopuszczalne napięcie 10V, to amplituda szczytowa sygnału nie może go przekroczyć.
• Amplituda międzyszczytowa (peak-to-peak, p-p): Definiowana jest jako różnica między maksymalną a minimalną wartością sygnału. Dla sygnałów symetrycznych, takich jak fala sinusoidalna, amplituda międzyszczytowa jest po prostu podwójną wartością amplitudy szczytowej (np. sygnał od -5V do +5V ma amplitudę szczytową 5V i międzyszczytową 10V). Jest to szczególnie przydatne, gdy chcemy mieć pełny obraz wahań sygnału, na przykład przy analizie sygnałów cyfrowych (gdzie liczy się cała rozpiętość między stanem niskim a wysokim) lub w systemach zasilania dwubiegunowego.
• Wartość skuteczna (RMS - Root Mean Square): To chyba najważniejsza wartość z punktu widzenia mocy sygnału. Wartość skuteczna to taka wartość napięcia lub prądu stałego, która wywołałaby ten sam efekt cieplny (czyli wydzieliłaby tę samą moc) co dany sygnał zmienny. Innymi słowy, jeśli podłączymy rezystor do źródła prądu zmiennego o wartości skutecznej 5V, wydzieli się na nim taka sama moc, jak gdybyśmy podłączyli go do źródła prądu stałego 5V. To właśnie wartość RMS mierzy większość multimetrów w trybie AC, ponieważ jest ona kluczowa dla prawidłowego obliczania mocy.

Związek między amplitudą szczytową a RMS dla sygnału sinusoidalnego

Dla sygnału sinusoidalnego istnieje prosty i bardzo ważny związek między amplitudą szczytową a wartością skuteczną (RMS). Mianowicie, wartość RMS jest równa amplitudzie szczytowej podzielonej przez pierwiastek z dwóch (≈0.707 * amplituda szczytowa). Ten współczynnik, wynoszący około 0.707, jest niezwykle istotny, ale muszę podkreślić, że dotyczy on wyłącznie sygnałów sinusoidalnych. Nie można go stosować do innych kształtów fal, takich jak prostokątne, trójkątne czy piłokształtne, ponieważ ich charakterystyka energetyczna jest inna. Ignorowanie tego faktu to jeden z częstszych błędów, który może prowadzić do błędnych obliczeń mocy.

Jak zmierzyć amplitudę? Praktyczny przewodnik krok po kroku

Pomiar amplitudy to podstawowa umiejętność każdego elektronika. Do tego celu najczęściej używamy oscyloskopu lub multimetru, z których każdy ma swoje specyficzne zastosowania.

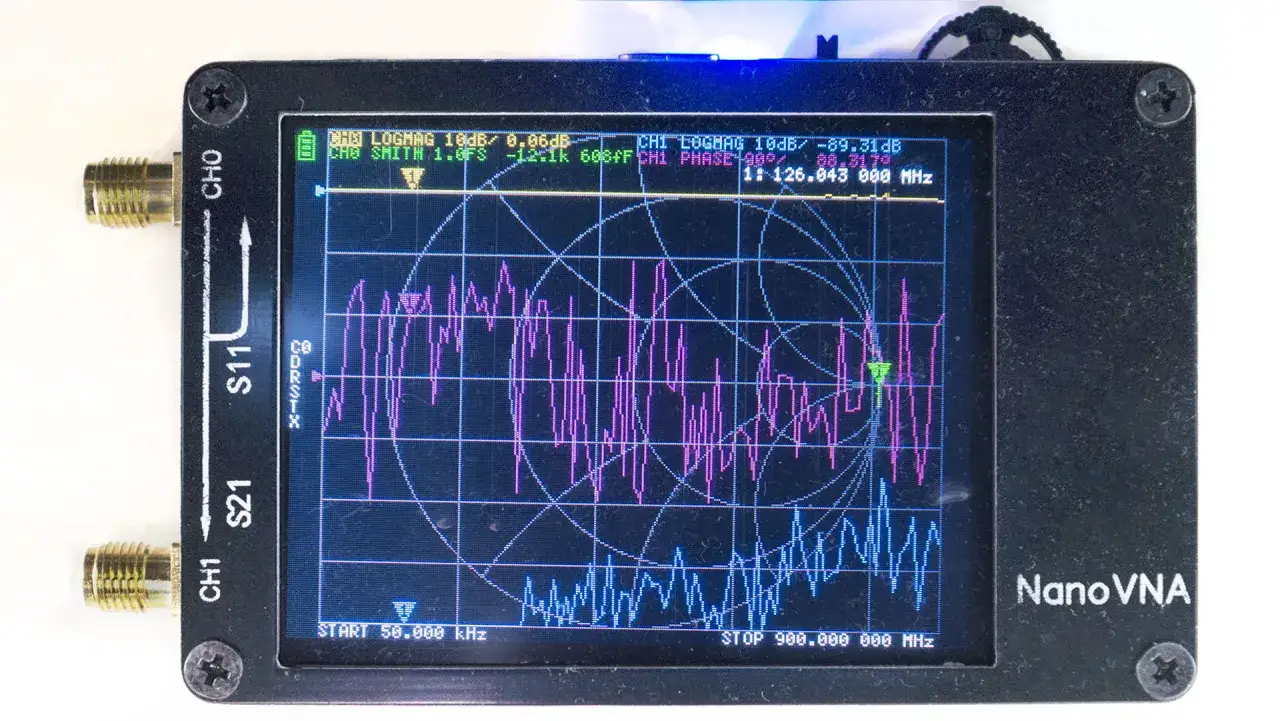

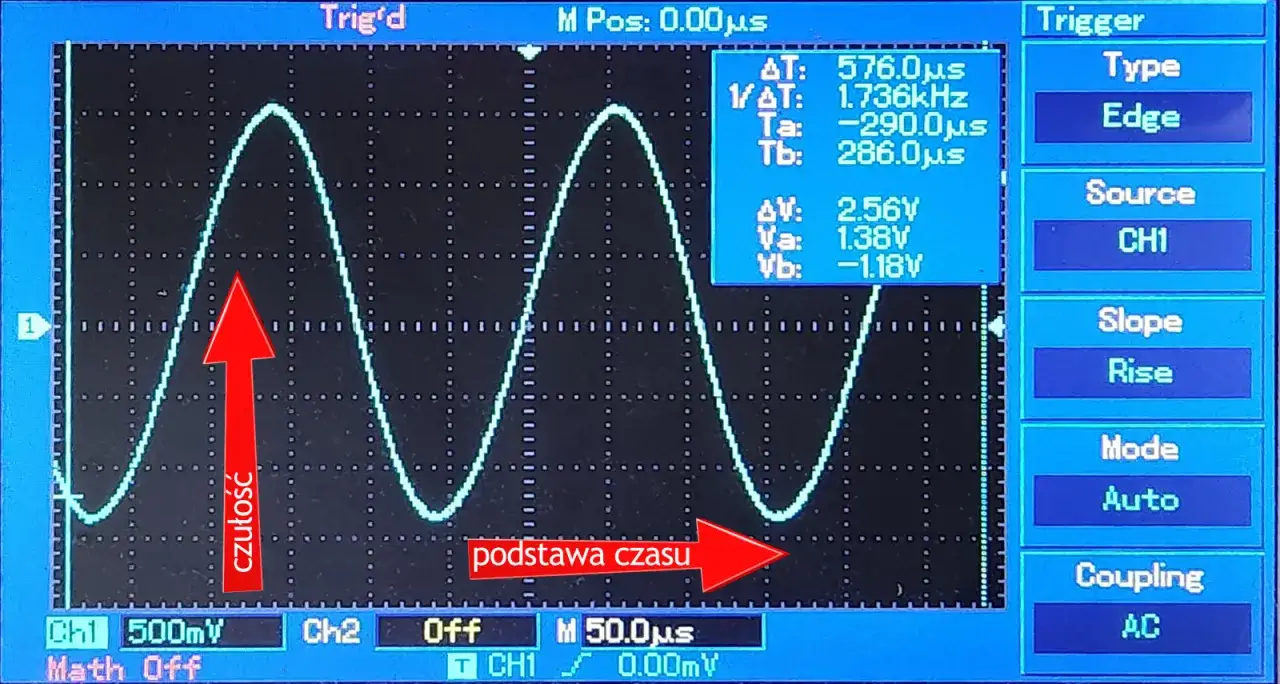

Pomiar za pomocą oscyloskopu: Jak poprawnie odczytać wartości z ekranu?

Oscyloskop to narzędzie, które pozwala nam "zobaczyć" sygnał. Dzięki niemu możemy precyzyjnie mierzyć zarówno amplitudę szczytową, jak i międzyszczytową.

1. Konfiguracja oscyloskopu: Ustawienie podstawy czasu i skali napięcia (V/div): Zanim zaczniemy mierzyć, musimy odpowiednio skonfigurować oscyloskop. Najpierw ustawiamy podstawę czasu (TIME/DIV) tak, aby na ekranie widoczny był co najmniej jeden pełny okres sygnału, który jest stabilny i czytelny. Następnie, co kluczowe dla pomiaru amplitudy, ustawiamy skalę napięcia (VOLTS/DIV). Robimy to tak, aby sygnał mieścił się na ekranie, ale jednocześnie wypełniał go w optymalny sposób (np. zajmował 2/3 wysokości), co zapewni nam największą precyzję odczytu.
2. Odczyt amplitudy szczytowej i międzyszczytowej z siatki pomiarowej: Gdy sygnał jest już prawidłowo wyświetlony, możemy dokonać odczytu. Aby zmierzyć amplitudę szczytową, liczymy liczbę podziałek pionowych od osi zerowej (lub wartości średniej) do najwyższego punktu sygnału. Następnie mnożymy tę liczbę przez wartość ustawioną na pokrętle VOLTS/DIV. Na przykład, jeśli sygnał sięga 3 podziałek od zera, a VOLTS/DIV ustawione jest na 2V, to amplituda szczytowa wynosi 3 * 2V = 6V. Dla amplitudy międzyszczytowej liczymy liczbę podziałek od najniższego do najwyższego punktu sygnału i również mnożymy przez wartość VOLTS/DIV. Współczesne oscyloskopy cyfrowe często posiadają funkcje automatycznego pomiaru, które znacznie ułatwiają ten proces.

Pomiar za pomocą multimetru: Czym jest "True RMS" i dlaczego jest ważny?

Multimetry są bardziej uniwersalnymi narzędziami, ale ich użycie do pomiaru amplitudy sygnałów zmiennych wymaga pewnej ostrożności. Standardowe multimetry w trybie AC (prądu przemiennego) zazwyczaj mierzą wartość skuteczną (RMS) sygnału. Jednakże, i to jest bardzo ważne, wiele tańszych multimetrów jest skalibrowanych do pomiaru RMS tylko dla sygnałów sinusoidalnych. Oznacza to, że jeśli podłączymy taki multimetr do sygnału o innym kształcie fali (np. prostokątnego, trójkątnego), odczyt będzie błędny.

Dlatego tak kluczowe jest posiadanie multimetru z funkcją "True RMS". Multimetry "True RMS" są w stanie dokładnie zmierzyć wartość skuteczną dla dowolnego kształtu fali, a nie tylko dla sinusoidy. Jest to niezwykle ważne w praktyce, ponieważ wiele sygnałów w elektronice (np. zasilacze impulsowe, sygnały cyfrowe) nie ma kształtu sinusoidalnego. Dokładny pomiar wartości skutecznej jest niezbędny do prawidłowego obliczania mocy, co ma bezpośrednie przełożenie na bezpieczeństwo i efektywność pracy układów.

Gdzie amplituda odgrywa główną rolę? Praktyczne zastosowania w elektronice

Amplituda nie jest tylko teoretycznym pojęciem; ma ona fundamentalne znaczenie w wielu praktycznych zastosowaniach elektroniki. Przyjrzyjmy się kilku kluczowym obszarom.

Amplituda w sygnałach audio: Od ciszy do maksymalnej głośności

W kontekście sygnałów audio, amplituda jest intuicyjnie zrozumiała – bezpośrednio przekłada się na głośność dźwięku. Większa amplituda sygnału elektrycznego reprezentującego dźwięk oznacza głośniejszy dźwięk, podczas gdy mniejsza amplituda skutkuje dźwiękiem cichszym. To właśnie manipulowanie amplitudą sygnału audio pozwala nam kontrolować dynamikę i poziom głośności w systemach nagłośnieniowych.

W mikserach audio, wzmacniaczach czy procesorach dźwięku, inżynierowie i technicy nieustannie pracują z amplitudą, aby uzyskać pożądany efekt brzmieniowy. Zwiększanie amplitudy sygnału wejściowego przez wzmacniacz sprawia, że głośniki generują dźwięk o większej mocy, czyli głośniejszy. Z kolei kompresory i limitery to urządzenia, które kontrolują amplitudę, zapobiegając jej przekroczeniu pewnego poziomu, co chroni sprzęt i słuch, a także kształtuje brzmienie.

Związek amplitudy z mocą głośników i wzmacniaczy (RMS vs. Peak Power)

Związek amplitudy z mocą jest niezwykle istotny, szczególnie w systemach audio. Moc sygnału jest proporcjonalna do kwadratu jego amplitudy (lub wartości skutecznej). Oznacza to, że nawet niewielkie zwiększenie amplitudy może znacząco zwiększyć moc. Dlatego też, kiedy mówimy o mocy głośników czy wzmacniaczy, często spotykamy się z dwoma pojęciami: mocą RMS i mocą szczytową (Peak Power).

Moc RMS (Root Mean Square) to moc ciągła, którą sprzęt może dostarczyć lub wytrzymać przez dłuższy czas bez uszkodzenia. Jest to najbardziej miarodajna wartość do oceny realnej wydajności i jakości sprzętu audio. Z kolei moc szczytowa odnosi się do chwilowego maksimum, jakie sprzęt jest w stanie wygenerować lub wytrzymać przez bardzo krótki czas. Często jest to wartość marketingowa, która może być znacznie wyższa niż moc RMS. Zawsze należy zwracać uwagę na moc RMS, ponieważ to ona mówi nam o rzeczywistej "sile" i wytrzymałości sprzętu.

Modulacja amplitudy (AM): Jak fale radiowe od dekad przenoszą dźwięk?

Modulacja amplitudy (AM) to technika, która od dziesięcioleci umożliwia transmisję informacji na duże odległości. To właśnie dzięki niej możemy słuchać radia na falach długich, średnich i krótkich. Modulacja AM polega na kodowaniu informacji w fali nośnej poprzez zmiany jej amplitudy. Fala nośna to sygnał o stałej częstotliwości, który służy jako "nośnik" informacji.

Mimo że pojawiły się nowocześniejsze metody modulacji, takie jak FM (modulacja częstotliwości) czy modulacje cyfrowe, AM nadal jest używana w wielu zastosowaniach. Jest to technika stosunkowo prosta w realizacji, co czyni ją ekonomiczną i niezawodną w pewnych niszach, na przykład w komunikacji lotniczej czy w niektórych systemach radiowych dla amatorów.

Zasada działania modulacji AM i jej miejsce we współczesnej komunikacji

Zasada działania modulacji AM jest dość prosta: sygnał informacyjny (np. mowa, muzyka) o niskiej częstotliwości jest używany do zmiany amplitudy fali nośnej o znacznie wyższej częstotliwości. Wyobraźmy sobie, że fala nośna to prosta sinusoida o stałej wysokości. Kiedy modulujemy ją sygnałem audio, jej "wysokość" (amplituda) zaczyna zmieniać się w rytm dźwięku. W odbiorniku radiowym sygnał jest demodulowany, co oznacza, że z modulowanej fali "odzyskuje się" oryginalny sygnał informacyjny. Ten sygnał jest następnie wzmacniany i przekształcany w dźwięk.

Jak wspomniałem, AM ma ogromne znaczenie historyczne dla rozwoju radiofonii. Chociaż w komunikacji konsumenckiej została w dużej mierze zastąpiona przez FM (która oferuje lepszą jakość dźwięku i odporność na zakłócenia), nadal jest obecna. Jej prostota i zasięg sprawiają, że wciąż ma swoje miejsce, zwłaszcza w komunikacji, gdzie priorytetem jest niezawodność i prostota sprzętu, a niekoniecznie najwyższa jakość dźwięku.

Amplituda w zasilaczach i układach mocy: Dlaczego jest krytyczna dla bezpieczeństwa komponentów?

W zasilaczach i układach mocy amplituda napięcia i prądu jest absolutnie krytyczna, przede wszystkim ze względu na bezpieczeństwo komponentów. Każdy element elektroniczny – rezystor, kondensator, tranzystor, układ scalony – ma określone maksymalne wartości napięcia i prądu, które może wytrzymać bez uszkodzenia. Przekroczenie amplitudy szczytowej napięcia może doprowadzić do przebicia izolacji, uszkodzenia półprzewodników, a nawet ich zniszczenia, często w widowiskowy sposób.

Projektanci układów elektronicznych muszą bardzo precyzyjnie brać pod uwagę amplitudy sygnałów. Muszą dobrać komponenty o odpowiednich parametrach napięciowych i prądowych, a także stosować zabezpieczenia, takie jak bezpieczniki czy układy ograniczające napięcie, aby chronić urządzenie przed niekontrolowanym wzrostem amplitudy. Niewłaściwe zarządzanie amplitudą w układach mocy może prowadzić nie tylko do awarii sprzętu, ale także do zagrożeń pożarowych czy porażenia prądem. Jest to więc kwestia niezawodności i bezpieczeństwa.

Amplituda a częstotliwość: Dwa filary opisu fali, których nie można mylić

Bardzo często początkujący elektronicy mylą amplitudę z częstotliwością. To dwa niezależne, ale równie ważne parametry opisujące falę, i nie można ich mylić. Amplituda, jak już wiemy, mówi nam o "jak silny" jest sygnał, o jego intensywności. Natomiast częstotliwość mówi o "jak szybko" sygnał się zmienia, czyli ile razy w ciągu sekundy powtarza się jego cykl. Według Wikipedii, częstotliwość to "liczba cykli zjawiska periodycznego występujących w jednostce czasu".

Jak te dwa parametry niezależnie od siebie kształtują sygnał?

Kluczowe jest zrozumienie, że zmiana amplitudy sygnału nie wpływa na jego częstotliwość, i odwrotnie. Możemy mieć sygnał o dużej amplitudzie i niskiej częstotliwości – wyobraźmy sobie wolno pulsujące, ale bardzo jasne światło. Z drugiej strony, sygnał może mieć małą amplitudę, ale bardzo wysoką częstotliwość – na przykład cichy, ale bardzo wysoki ton. Te dwa parametry działają niezależnie, kształtując zupełnie różne aspekty sygnału.

Dla przykładu, sygnał audio może mieć stałą częstotliwość (czyli stałą wysokość tonu), ale jego amplituda może się zmieniać, co spowoduje, że dźwięk będzie raz głośniejszy, raz cichszy. Analogicznie, sygnał może mieć stałą amplitudę (stałą głośność), ale zmieniającą się częstotliwość, co da nam zmieniającą się wysokość tonu.

Przeczytaj również: Jak podłączyć brodzik do odpływu – uniknij najczęstszych błędów

Praktyczny przykład: Dźwięk o tej samej głośności, ale różnej wysokości tonu

Najlepszym przykładem ilustrującym niezależność amplitudy i częstotliwości jest dźwięk. Dwa dźwięki mogą mieć dokładnie tę samą głośność, co oznacza, że mają tę samą amplitudę. Jednak jeden z nich może być niskim, głębokim tonem (niską częstotliwością), a drugi wysokim, piskliwym tonem (wysoką częstotliwością). To doskonale pokazuje, że głośność (amplituda) i wysokość tonu (częstotliwość) to dwa odrębne, niezależne od siebie parametry, które razem tworzą pełny obraz sygnału dźwiękowego.

Najczęstsze błędy i nieporozumienia dotyczące amplitudy

W mojej pracy często spotykam się z kilkoma powtarzającymi się błędami i nieporozumieniami dotyczącymi amplitudy. Warto je omówić, aby pomóc Wam ich uniknąć.

• Mylenie wartości szczytowej z wartością skuteczną RMS: To chyba najczęstszy błąd, zwłaszcza przy ocenie mocy urządzeń. Pamiętajmy, że wartość szczytowa mówi o chwilowym, maksymalnym wychyleniu, które jest ważne dla wytrzymałości komponentów. Natomiast wartość skuteczna (RMS) jest kluczowa dla określenia mocy ciągłej, jaką urządzenie może dostarczyć lub rozproszyć. Użycie wartości szczytowej zamiast RMS do obliczeń mocy może prowadzić do rażąco zawyżonych wyników i błędnych wniosków.
• Ignorowanie wpływu amplitudy na moc sygnału: Jak już wspomniałem, moc jest proporcjonalna do kwadratu amplitudy (lub wartości skutecznej). Oznacza to, że nawet niewielka zmiana amplitudy może drastycznie wpłynąć na moc. Wielu początkujących nie docenia tego związku, co prowadzi do niedoszacowania wymagań mocowych lub przeciążania układów. Zwiększenie amplitudy dwukrotnie skutkuje czterokrotnym wzrostem mocy – to ogromna różnica!
• Co to jest "clipping" (obcinanie sygnału) i dlaczego dzieje się, gdy amplituda jest zbyt duża? Zjawisko "clippingu" (obcinania sygnału) jest powszechne w systemach audio, ale może występować wszędzie tam, gdzie amplituda sygnału przekracza możliwości wzmacniacza lub innego komponentu. Kiedy sygnał jest zbyt silny, a wzmacniacz nie jest w stanie dostarczyć odpowiednio wysokiego napięcia wyjściowego, szczyty fali są "obcinane" – spłaszczane. Prowadzi to do poważnych zniekształceń sygnału, utraty informacji (szczególnie w muzyce) i, co gorsza, może potencjalnie uszkodzić głośniki (w przypadku audio) lub inne elementy w układzie, ponieważ obcięty sygnał zawiera więcej energii harmonicznych, które nie są przewidziane dla danego sprzętu.

Kluczowe wnioski: Co każdy elektronik musi zapamiętać o amplitudzie?

Podsumowując, amplituda to jeden z filarów zrozumienia sygnałów elektronicznych. Oto najważniejsze punkty, które każdy elektronik powinien mieć na uwadze:

• Amplituda to miara "siły" lub "intensywności" sygnału – im większa, tym silniejszy sygnał.
• Pamiętaj o trzech głównych typach: szczytowej, międzyszczytowej i skutecznej (RMS) – każdy ma swoje specyficzne zastosowanie i znaczenie.
• Dla mocy liczy się przede wszystkim wartość skuteczna (RMS), która mówi o energii sygnału.
• Oscyloskop to narzędzie do precyzyjnego pomiaru wszystkich rodzajów amplitud, multimetr mierzy RMS (szczególnie "True RMS" dla sygnałów niesinusoidalnych).
• Amplituda jest kluczowa w wielu dziedzinach: w audio (głośność, moc), komunikacji radiowej (modulacja AM) i zasilaniu (bezpieczeństwo komponentów).
• Nie myl amplitudy z częstotliwością – to dwa niezależne parametry opisujące różne aspekty fali.
• Zwracaj uwagę na maksymalne dopuszczalne amplitudy, aby uniknąć clippingu i uszkodzeń sprzętu.
