UART to jeden z tych interfejsów, które wyglądają niepozornie, a w praktyce potrafią uratować cały projekt elektroniczny. W tym artykule pokazuję, jak działa komunikacja szeregowa bez wspólnego zegara, jak dobrać podstawowe parametry transmisji, kiedy ten interfejs ma przewagę nad SPI i I2C oraz jak uniknąć typowych błędów przy podłączaniu mikrokontrolera, modułu albo konwertera USB-UART.
Najważniejsze rzeczy, które warto wiedzieć o komunikacji UART
- To asynchroniczne łącze szeregowe, więc urządzenia nie korzystają ze wspólnej linii zegara.
- Najczęściej pracuje w trybie full duplex, czyli osobno wysyła i odbiera dane.
- Do poprawnej transmisji muszą zgadzać się przede wszystkim: prędkość, liczba bitów danych, parzystość i liczba bitów stopu.
- W praktyce najwięcej problemów powodują pomylone piny TX i RX, brak wspólnej masy oraz niezgodne poziomy napięć.
- To bardzo wygodne rozwiązanie do debugowania, modułów Bluetooth, GPS, konwerterów USB i prostych połączeń między układami.
- Jeśli linia ma pracować stabilnie, najbezpieczniej zacząć od prostego formatu 8N1 i krótkich przewodów.
Jak działa asynchroniczne łącze szeregowe
W praktyce UART jest prostym sposobem przesyłania danych bit po bicie między dwoma urządzeniami. Jedna strona wystawia sygnał nadawczy TX, druga odbiera go na RX, a obie muszą mieć wspólne odniesienie masy, bo bez tego poziomy logiczne przestają być czytelne. Najważniejsza cecha tego rozwiązania jest taka, że nie ma tu osobnej linii zegara, więc synchronizacja odbywa się na podstawie wcześniej ustalonej prędkości transmisji i charakterystycznych bitów startu oraz stopu.
To oznacza, że ramka danych ma własną strukturę. Najczęściej składa się z bitu startu, 5-9 bitów danych, opcjonalnego bitu parzystości i jednego albo dwóch bitów stopu. W codziennej pracy najpopularniejszy jest zapis 8N1, czyli 8 bitów danych, bez parzystości i z 1 bitem stopu. Taki układ jest prosty, szeroko wspierany i zwykle wystarcza do komunikacji z terminalem, modułem radiowym, GPS-em czy konwerterem USB.
| Element ramki | Rola | Najczęstsza praktyka |
|---|---|---|
| Bit startu | Informuje odbiornik, że zaczyna się nowy znak | Zwykle 1 bit |
| Bity danych | Niosą właściwą informację | Najczęściej 8 bitów |
| Parzystość | Prosta kontrola błędu | Często wyłączona |
| Bit stopu | Kończy znak i daje czas na przygotowanie kolejnej ramki | Najczęściej 1 bit |
To właśnie ta prostota sprawia, że interfejs świetnie nadaje się do podstawowej komunikacji w elektronice użytkowej i embedded. Skoro wiemy już, jak wygląda sama transmisja, przechodzę do ustawień, które trzeba dopasować po obu stronach łącza.
Jakie parametry muszą się zgadzać po obu stronach
Najwięcej nieporozumień wokół tego interfejsu bierze się z błędnego założenia, że wystarczy połączyć przewody i gotowe. W rzeczywistości obie strony muszą być zgodne w kilku punktach jednocześnie. Jeśli choć jeden z nich będzie inny, transmisja zacznie generować krzaki, gubić znaki albo w ogóle nie ruszy.
| Parametr | Co oznacza | Co zwykle wybieram w praktyce | Co się dzieje przy błędzie |
|---|---|---|---|
| Prędkość transmisji | Liczba bitów na sekundę | 9600, 115200, czasem wyżej, zależnie od sprzętu | Losowe znaki, przekłamania, brak stabilnego odczytu |
| Liczba bitów danych | Ile bitów niesie pojedynczy znak | 8 bitów | Niepoprawne dekodowanie ramek |
| Parzystość | Prosta kontrola poprawności | Brak, chyba że protokół wymaga inaczej | Urządzenie odrzuca dane, jeśli oczekuje innego ustawienia |
| Bity stopu | Zakończenie ramki | 1 bit | Framing error albo utrata synchronizacji |
| Kontrola przepływu | Sposób zatrzymywania nadawania | Bez niej, a RTS/CTS tylko gdy naprawdę jest potrzebna | Przepełnienie bufora albo zbędne komplikacje w kablach |
W praktyce zaczynam od 8N1, bo to najbezpieczniejszy punkt wyjścia. Dopiero gdy urządzenie tego wymaga, dokładam parzystość albo sprzętową kontrolę przepływu RTS/CTS. To podejście oszczędza czas, bo zawęża liczbę zmiennych podczas uruchamiania.
Warto też pamiętać o tolerancji zegara. Dwie strony mogą pracować z podobną, ale nie identyczną częstotliwością, jednak im większy rozjazd, tym większe ryzyko błędów przy dłuższych ramkach i wyższych prędkościach. Dlatego przy pierwszych testach najlepiej zostawić zapas, zamiast od razu gonić maksymalną szybkość układu.
Skoro ustawienia są już jasne, naturalne pytanie brzmi: kiedy w ogóle warto wybrać właśnie taki sposób komunikacji, a kiedy lepiej sięgnąć po inne magistrale.
Kiedy ten interfejs wygrywa ze SPI i I2C
Nie traktuję UART-a jako uniwersalnie najlepszego rozwiązania, bo nim nie jest. To raczej bardzo wygodny kompromis: prosty, tani w implementacji i dobrze sprawdzający się tam, gdzie nie potrzebuję wysokiej przepustowości ani wielu urządzeń na wspólnej magistrali. Jeśli projekt ma być czytelny, odporny na prostsze błędy integracyjne i szybki do uruchomienia, taki wybór często ma sens.
| Cecha | UART | SPI | I2C |
|---|---|---|---|
| Liczba przewodów | Minimalnie 3 z masą | Zwykle 4 lub więcej | 2 z masą |
| Zegar wspólny | Nie | Tak | Tak, ale w innej formie |
| Typ komunikacji | Punkt do punktu | Szybkie połączenie master-slave | Wiele urządzeń na jednej magistrali |
| Prędkość | Średnia, zależna od sprzętu | Zazwyczaj wyższa | Niższa niż SPI, ale wygodna dla wielu układów |
| Najlepsze zastosowanie | Debug, moduły GPS, Bluetooth, konsole serwisowe | Pamięci, szybkie czujniki, wyświetlacze | Układy czujników, ekspandery, prostsze peryferia |
| Trudność uruchomienia | Niska | Średnia | Niska do średniej |
Ja zwykle wybieram to łącze wtedy, gdy zależy mi na prostym podglądzie logów, komunikacji z modułem zewnętrznym albo gdy chcę szybko uruchomić prototyp. Jeśli jednak potrzebuję wielu urządzeń na jednej linii albo większej przepustowości, częściej patrzę w stronę SPI lub I2C. Ta różnica jest ważna, bo pozwala dobrać narzędzie do zadania, a nie odwrotnie.
To prowadzi do kolejnej praktycznej kwestii: jak poprawnie podłączyć piny i nie wpaść w pułapkę napięć, która potrafi zniszczyć układ szybciej niż zły kod.
Jak poprawnie podłączyć piny i nie pomylić poziomów napięć
W połączeniu punkt-punkt przewód TX jednego urządzenia trafia na RX drugiego, a RX na TX. Brzmi banalnie, ale właśnie tu pojawia się najwięcej pomyłek, zwłaszcza gdy ktoś patrzy na opisy złącza zamiast na funkcję sygnału. Do tego dochodzi wspólna masa, bez której odbiornik może widzieć sygnał, ale nie rozpozna go poprawnie.
Druga rzecz, o której nie wolno zapominać, to poziomy logiczne. W elektronice wbudowanej bardzo często spotyka się 3,3 V albo 5 V, ale to jeszcze nie znaczy, że można łączyć dowolne moduły bezpośrednio. Jeśli jeden układ pracuje na niższym napięciu, a drugi podaje wyższe poziomy, potrzebny jest konwerter poziomów albo odpowiedni interfejs pośredniczący. Jeszcze większy błąd to mylenie logiki TTL z klasycznym RS-232, bo to nie są te same sygnały i bez konwersji bezpośrednie połączenie jest złą decyzją.
- TX do RX, RX do TX - to podstawowa zasada, która rozwiązuje połowę problemów uruchomieniowych.
- Wspólna masa - bez niej linia często wygląda „prawie dobrze”, ale dane są błędne.
- Zgodne napięcia - 3,3 V i 5 V nie są automatycznie zamienne.
- Konwerter poziomów - potrzebny, gdy strony pracują w innych standardach elektrycznych.
- RTS/CTS - przydaje się w bardziej wymagających połączeniach, ale nie jest obowiązkowy w prostych projektach.

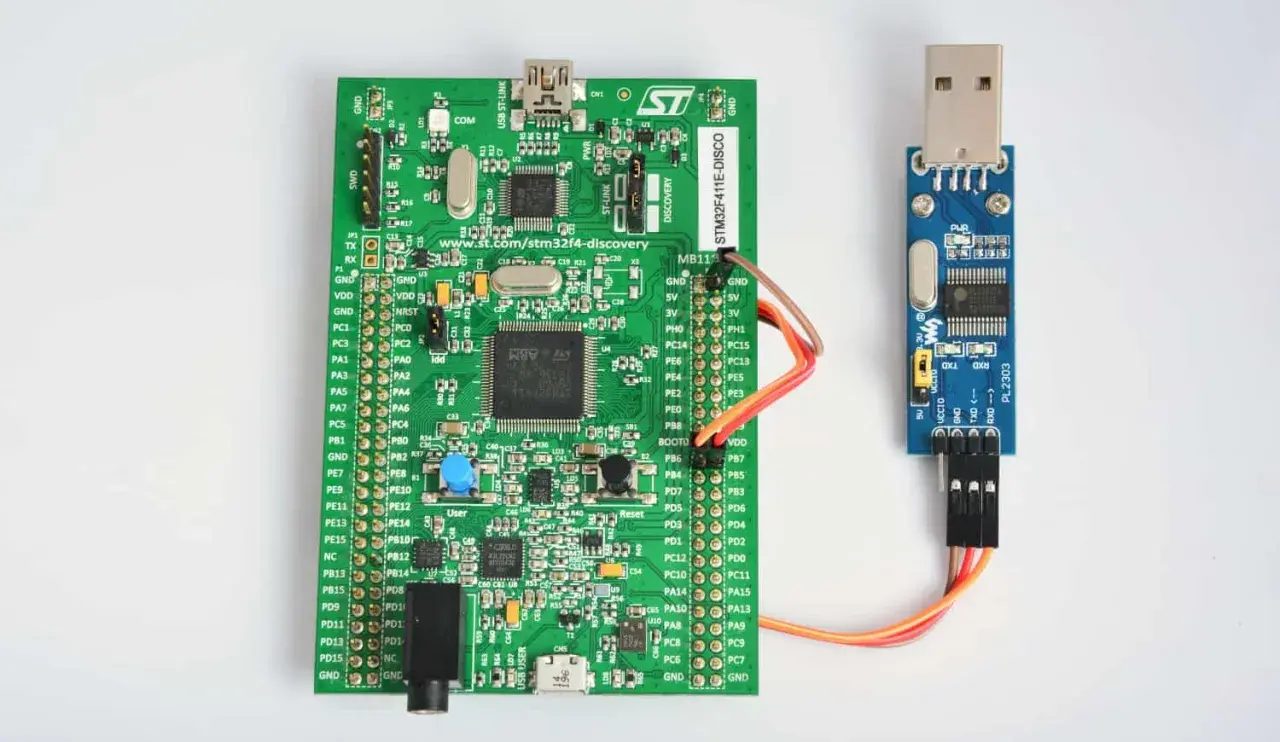

Jeżeli muszę podłączyć moduł do komputera, zwykle używam konwertera USB-UART, a nie bezpośredniego kabla. To wygodne rozwiązanie, bo komputer widzi wtedy wirtualny port szeregowy, a ja mogę od razu testować komunikację w terminalu. W projektach prototypowych to nadal jeden z najprostszych sposobów na szybkie sprawdzenie, co naprawdę wysyła układ.
Gdy fizyczne połączenie jest już poprawne, zostają problemy logiczne: przekłamane znaki, brak odpowiedzi albo losowe błędy. To właśnie wtedy przydaje się prosty plan diagnostyczny.
Jak diagnozować błędy transmisji bez zgadywania
Jeśli transmisja nie działa, nie zaczynam od wymiany całego modułu. Najpierw sprawdzam najbardziej prawdopodobne źródła problemu: czy zgadza się prędkość, czy nie pomyliłem TX z RX, czy urządzenia mają wspólną masę i czy poziomy napięć pasują do siebie. W wielu przypadkach wystarczy jeden z tych błędów, żeby komunikacja wyglądała na całkowicie martwą.
Objawy też sporo mówią. Krzaki w terminalu zwykle sugerują złą prędkość lub niezgodne ustawienia ramek. Brak danych przy poprawnym zasilaniu często oznacza zamienione piny albo zły standard napięciowy. Błędy typu framing error lub overrun wskazują z kolei na problem z synchronizacją albo zbyt wolne opróżnianie bufora po stronie odbiornika.
- Sprawdzam ustawienia terminala i porównuję je z konfiguracją urządzenia.
- Weryfikuję fizyczne połączenie TX, RX i GND.
- Testuję najprostszą konfigurację 8N1 bez kontroli przepływu.
- Zmniejszam prędkość, jeśli kabel jest długi albo środowisko zakłócone.
- W razie potrzeby używam analizatora logicznego lub oscyloskopu, żeby zobaczyć przebieg, a nie tylko objaw.
W praktyce największą różnicę robi metoda eliminacji. Zamiast zgadywać, zwężam obszar testu do jednego elementu: raz prędkość, raz piny, raz poziomy napięć. To szybciej prowadzi do rozwiązania niż „strzelanie” kolejnymi zmianami konfiguracji. Jeśli projekt ma być stabilny, ten porządek diagnostyczny oszczędza naprawdę dużo czasu.
Co zostaje najważniejsze, gdy projekt ma działać stabilnie
Najpraktyczniejsza lekcja jest prosta: ten interfejs jest świetny, ale tylko wtedy, gdy traktuje się go jako precyzyjnie ustawione połączenie, a nie „dwa przewody i powinno działać”. Dobrze dobrana prędkość, prosty format 8N1, wspólna masa i zgodne poziomy logiczne rozwiązują większość typowych problemów jeszcze zanim pojawi się potrzeba bardziej zaawansowanej diagnostyki.
Jeśli buduję nowy układ, zaczynam od minimalnej konfiguracji, testuję komunikację na krótkich przewodach i dopiero potem dokładam funkcje dodatkowe, takie jak RTS/CTS, parzystość czy wyższe prędkości. To podejście jest może mniej efektowne niż szybkie „uruchomienie na oko”, ale w elektronice zwykle wygrywa tam, gdzie liczy się niezawodność i powtarzalność działania.
Właśnie dlatego w prostych projektach UART nadal pozostaje jednym z najbardziej użytecznych interfejsów: nie jest najnowocześniejszy, ale jest przewidywalny, tani i bardzo dobry do pierwszego kontaktu z urządzeniem oraz do codziennego debugowania.
