W obwodach prądu przemiennego nie wystarczy patrzeć na samą rezystancję, bo równie ważny jest opór, który zależy od częstotliwości sygnału. W praktyce chodzi o to, jak reaktancja, czyli opór bierny, wpływa na zachowanie cewki, kondensatora i całego układu: od przesunięcia fazy po dobór elementów do filtrów, zasilaczy i napędów. To jeden z tych tematów, które wyglądają teoretycznie, a potem wracają przy każdym projekcie z AC.
Najważniejsze fakty, zanim wejdziesz w obliczenia
- Cewka zwiększa opór wraz ze wzrostem częstotliwości, a kondensator robi dokładnie odwrotnie.
- Ten sam element może zachowywać się zupełnie inaczej przy 50 Hz i przy 1 kHz.
- Opór bierny nie zamienia energii w ciepło tak jak rezystor, tylko magazynuje ją i oddaje z powrotem do obwodu.
- W praktyce wpływa na filtry, rezonans, silniki, transformatory i jakość zasilania.
- Przy projektowaniu nie wystarczy znać wartości katalogowej elementu, trzeba jeszcze uwzględnić częstotliwość pracy i straty rzeczywiste.
Czym jest opór bierny w praktyce
Ja patrzę na to tak: w idealnym elemencie biernym energia nie znika, tylko chwilowo się magazynuje. Cewka odkłada ją w polu magnetycznym, kondensator w polu elektrycznym, a potem oddaje z powrotem do obwodu. Dlatego prąd przemienny „widzi” te elementy inaczej niż zwykły rezystor: pojawia się przesunięcie fazy, a nie tylko prosty spadek napięcia.
To właśnie dlatego ten efekt występuje przede wszystkim w AC. Przy prądzie stałym po ustaleniu nie ma już zmian, więc cewka zachowuje się prawie jak krótki odcinek przewodu, a kondensator jak przerwa. W realnych układach dochodzą jeszcze straty w uzwojeniu, rezystancja elektrod i ESR kondensatora, więc idealny model zawsze jest tylko punktem wyjścia.
Jeśli projektujesz układ, najważniejsze pytanie brzmi nie „czy element przewodzi”, tylko „jaką ma składową bierną przy danej częstotliwości”. Od tego zależy dalsze obliczanie, dobór i testowanie. Następny krok to rozdzielenie zachowania cewki i kondensatora.
Jak częstotliwość zmienia opór bierny
Tu sprawa jest prosta: cewka utrudnia przepływ coraz bardziej, gdy częstotliwość rośnie, a kondensator zachowuje się odwrotnie. To nie jest drobna korekta, tylko fundament działania filtrów, układów strojących i wielu bloków analogowych.
Opór indukcyjny liczę ze wzoru XL = 2πfL, więc rośnie liniowo wraz z częstotliwością. Opór pojemnościowy opisuje zależność XC = 1 / (2πfC), więc maleje, gdy sygnał staje się szybszy. Z tego powodu cewka „nie lubi” wysokich częstotliwości, a kondensator coraz chętniej je przepuszcza.
| Element | 50 Hz | 1 kHz | Wniosek praktyczny |
|---|---|---|---|
| Kondensator 100 nF | 31,8 kΩ | 1,59 kΩ | Przy wyższej częstotliwości staje się dużo „łatwiejszy” dla sygnału. |
| Cewka 10 mH | 3,14 Ω | 62,8 Ω | Przy wyższej częstotliwości coraz mocniej ogranicza prąd. |
Widać tu od razu, dlaczego ten sam kondensator bywa świetny w filtrze audio, a zupełnie inaczej zachowuje się w układzie zasilanym z sieci 230 V/50 Hz. Przy cewkach skala jest odwrotna: element, który przy niskiej częstotliwości prawie nie przeszkadza, przy wyższej zaczyna dominować w obwodzie. To prowadzi do pytania, czym to się różni od zwykłej rezystancji.
Czym to się różni od rezystancji i impedancji
Najczęstszy błąd początkujących polega na wrzuceniu wszystkiego do jednego worka. Rezystancja, opór bierny i impedancja nie są synonimami, tylko opisują różne części zachowania obwodu. Ja zwykle rozdzielam je od razu, bo to oszczędza mnóstwo błędów w obliczeniach.
| Cecha | Rezystancja | Opór bierny | Impedancja |
|---|---|---|---|
| Co robi z energią | Zamienia ją głównie w ciepło | Magazynuje ją i oddaje do obwodu | Łączy oba zjawiska w jednym opisie |
| Zależność od częstotliwości | Zwykle niewielka | Silna i kluczowa | Zależy od wszystkich składników układu |
| Przesunięcie fazy | Nie wprowadza go | Wprowadza je wyraźnie | Opisuje całe zachowanie fazowe obwodu |
| Typowy zapis | R | XL lub XC | Z |
W obwodzie szeregowym nie sumuję tych wielkości „na płasko”. Dla układów RLC stosuję zależność Z = √(R² + (XL - XC)²), bo składowe bierna i czynna działają pod innym kątem fazowym. To ważne szczególnie wtedy, gdy cewka i kondensator częściowo się znoszą albo wzmacniają nawzajem.
W praktyce impedancja mówi mi, jak obwód zachowa się wobec AC jako całość, a nie tylko wobec jednego elementu. Gdy ta różnica jest jasna, łatwiej przejść do rzeczy, które naprawdę wykorzystują ten efekt: filtry, rezonans i układy mocy.
Gdzie ten efekt naprawdę ma znaczenie
W elektronice opór bierny nie jest ciekawostką z teorii, tylko narzędziem. Jeśli umiesz go przewidzieć, możesz świadomie tłumić, wzmacniać albo wybierać pasmo częstotliwości, które ma przejść przez układ.

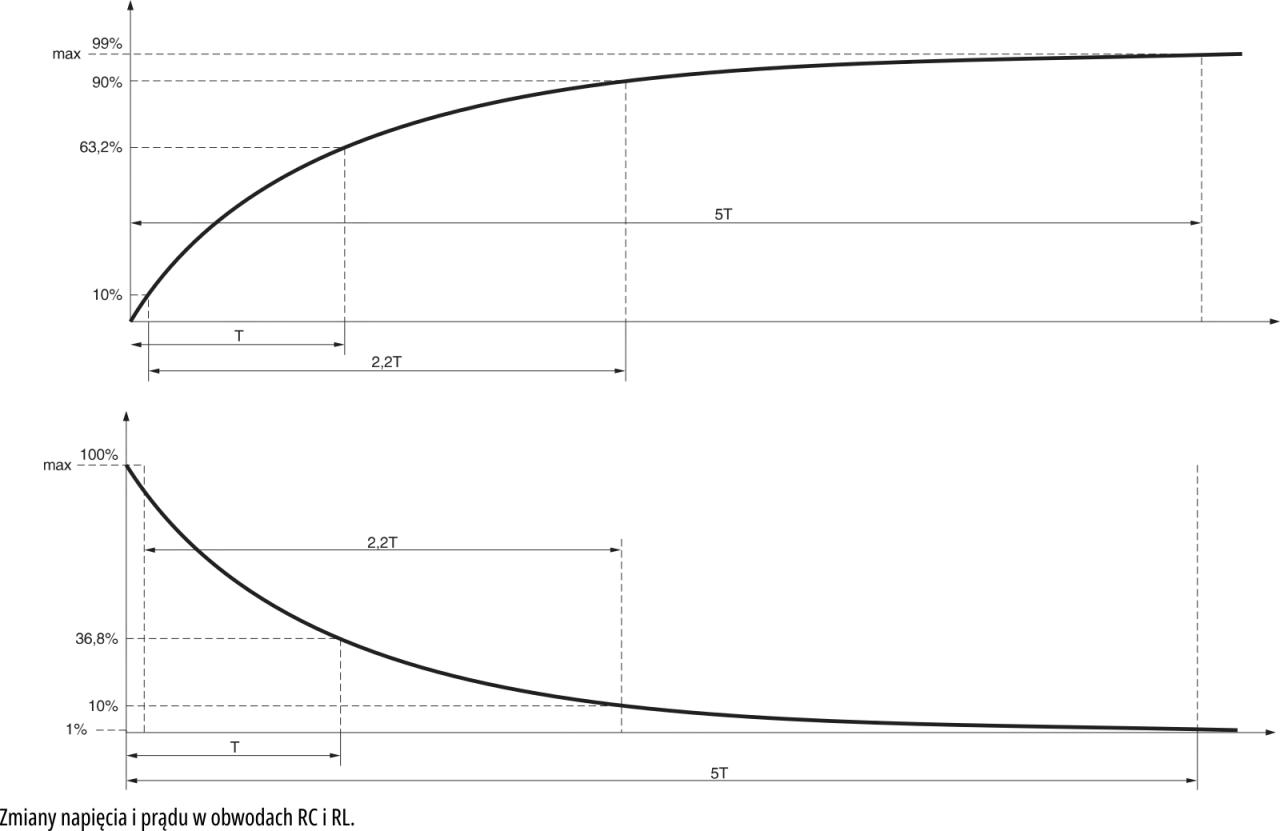

Filtry RC i RL

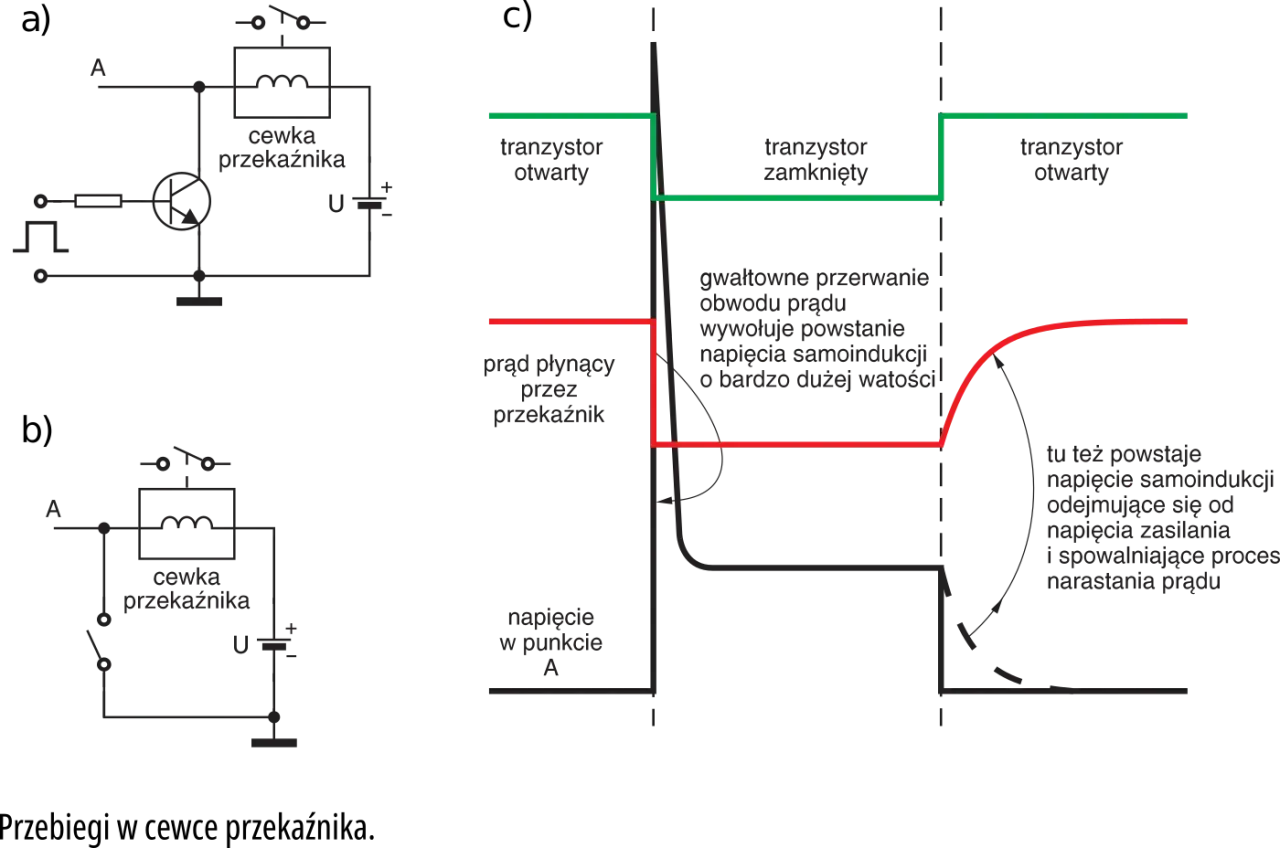

W filtrach dolnoprzepustowych i górnoprzepustowych wykorzystuje się to, że cewka i kondensator reagują inaczej na różne częstotliwości. Kondensator dobrze odprowadza składowe wysokie, więc przydaje się do wygładzania zakłóceń i separacji sygnałów. Cewka z kolei ogranicza szybkie zmiany prądu, dlatego dobrze sprawdza się tam, gdzie zależy mi na tłumieniu szpilek i odseparowaniu wysokich tonów lub zakłóceń zasilania.
Rezonans i strojenie obwodów
Gdy XL = XC, układ wchodzi w rezonans, a obie składowe bierne znoszą się wzajemnie. Dla projektanta to bardzo użyteczne, bo można zbudować selektywny obwód radiowy, prosty tuner albo układ dopasowania impedancji. W takim miejscu częstotliwość graniczna i jakość elementów mają większe znaczenie niż sama „nominalna” wartość cewki czy kondensatora.
Wzór na częstotliwość rezonansową f0 = 1 / (2π√LC) pokazuje, jak mocno częstotliwość zależy od obu elementów jednocześnie. Mała zmiana L albo C potrafi przesunąć punkt pracy bardziej, niż intuicyjnie się spodziewasz.
Przeczytaj również: Indukcja elektromagnetyczna - jak działa i jak uniknąć błędów?
Silniki, transformatory i kompensacja
W urządzeniach z dużą liczbą cewek ten efekt ma też wymiar energetyczny. Przesunięcie fazy zwiększa pobór prądu z sieci, a to przekłada się na sprawność i obciążenie przewodów. W praktyce dlatego stosuje się kompensację kondensatorami, dobiera się właściwe zasilanie i analizuje moc bierną, zamiast patrzeć wyłącznie na moc czynną.
To także powód, dla którego w instalacjach przemysłowych i w zasilaniu napędów nie wystarcza prosty rachunek z prawa Ohma. Najpierw trzeba wiedzieć, jak zachowuje się obciążenie przy danej częstotliwości, a dopiero potem liczyć resztę. Z tego miejsca naturalnie przechodzę do tego, jak takie wartości liczyć i sprawdzać w praktyce.
Jak liczyć i mierzyć bez typowych pomyłek
Ja zwykle zaczynam od trzech pytań: jaka jest częstotliwość pracy, jaki element analizuję i czy patrzę na model idealny, czy na rzeczywisty komponent z katalogu. Dopiero potem liczę. Taka kolejność brzmi banalnie, ale chroni przed najczęstszymi błędami.
- Ustal częstotliwość sygnału, bo bez niej obliczenia nie mają sensu.
- Policz XL albo XC z właściwego wzoru.
- Jeśli układ ma też rezystor, wyznacz impedancję całkowitą, a nie tylko jeden składnik.
- Porównaj wynik z pomiarem, najlepiej przy tej samej częstotliwości, dla której liczysz układ.
Przykład jest bardzo prosty: kondensator 100 nF przy 50 Hz ma około 31,8 kΩ, ale przy 1 kHz już tylko około 1,59 kΩ. To wyjaśnia, dlaczego taki sam element może świetnie filtrować zakłócenia w jednym miejscu, a w innym niemal nie wpływać na przebieg sygnału.
- LCR meter przydaje się do szybkiej kontroli indukcyjności i pojemności, ale trzeba sprawdzić częstotliwość testową.
- Oscyloskop z generatorem pozwala zobaczyć przesunięcie fazy i odpowiedź układu na zmianę częstotliwości.
- Multimetr w trybie omomierza pokaże rezystancję DC, ale nie opisze zachowania elementu w AC.
- Pomiar poza układem zwykle daje lepszy obraz, bo sąsiednie elementy nie zafałszowują wyniku.
Warto też pamiętać o stracie energii. Cewka ma rezystancję drutu, kondensator ma ESR, a oba elementy mają tolerancję i zachowanie zależne od temperatury. Jeśli to zignorujesz, obliczenia będą zbyt optymistyczne, a układ może zachowywać się inaczej niż na papierze.
Skoro wiadomo już, jak liczyć i mierzyć, najłatwiej pokazać miejsca, w których ludzie popełniają najbardziej kosztowne błędy. To zwykle nie są błędy matematyczne, tylko błędy założeń.
Najczęstsze błędy, które psują wynik
- Traktowanie oporu biernego jak zwykłej rezystancji - wtedy łatwo zaniżyć wpływ częstotliwości i całkiem rozjechać obliczenia.
- Pomijanie częstotliwości pracy - ten sam element w sieci 50 Hz i w torze sygnałowym zachowuje się inaczej.
- Dodawanie wartości „na oko” - XL i XC trzeba traktować z właściwym znakiem i w kontekście całego układu.
- Używanie samego multimetru do oceny pracy w AC - to za mało, bo mierzysz tylko wycinek zachowania elementu.
- Ignorowanie strat rzeczywistych - ESR, rezystancja uzwojeń i nagrzewanie potrafią zmienić wynik bardziej, niż się wydaje na starcie.
W praktyce te pomyłki prowadzą do dwóch problemów: filtr działa w złym paśmie albo układ pobiera więcej prądu, niż zakładano. Z tego powodu przy projektowaniu wolę model prosty, ale uczciwy, niż model „idealny”, który dobrze wygląda tylko w notatniku.
Co warto zapamiętać, gdy cewka spotyka kondensator
Jeśli miałbym zostawić tylko jedną zasadę, byłaby prosta: dobieraj elementy pod częstotliwość pracy, a nie tylko pod nominalną wartość z katalogu. W AC to właśnie zależność od częstotliwości decyduje, czy układ filtruje, stroi, tłumi czy wzmacnia niepożądane efekty.
- Cewka i kondensator nie są przeciwieństwami przypadkowymi, tylko narzędziami do świadomego kształtowania sygnału.
- Opór bierny ma sens tylko wtedy, gdy uwzględniasz częstotliwość i fazę.
- W realnym układzie zawsze sprawdzaj też straty, tolerancję i temperaturę pracy.
W praktyce najlepiej zaczynać od prostego modelu, potem policzyć wartości graniczne, a na końcu sprawdzić je pomiarem w realnym układzie. Taka kolejność oszczędza czas i zwykle wychwytuje błędy zanim trafią do projektu lub instalacji.
