Tranzystor jest jednym z tych elementów, które decydują, czy układ elektroniczny tylko przepuszcza sygnał, czy potrafi go wzmocnić i precyzyjnie przełączać. W praktyce oznacza to zastosowania od prostych sterowników LED po zasilacze impulsowe, wzmacniacze audio i układy automatyki. Poniżej wyjaśniam, jak działa ten element, jakie są jego najważniejsze odmiany i na co patrzeć przy doborze do projektu.
Najważniejsze informacje w skrócie
- To półprzewodnikowy element sterujący przepływem prądu, używany jako wzmacniacz albo klucz.
- W praktyce liczy się nie tylko typ, ale też sposób sterowania, dopuszczalne napięcie, prąd i temperatura pracy.
- Do sterowania z mikrokontrolera często najlepiej sprawdza się MOSFET, a w prostych układach analogowych nadal mocną pozycję ma rozwiązanie bipolarne.
- Największe błędy wynikają zwykle z braku zapasu napięcia, zignorowania strat cieplnych i złego doboru elementu do obciążenia indukcyjnego.
- Próg włączenia to nie to samo co pełne otwarcie, więc parametry katalogowe trzeba czytać ostrożnie.
Jak działa element półprzewodnikowy w układzie
Ja zwykle zaczynam od pytania, czy dany element ma wzmacniać sygnał, czy tylko sterować przepływem energii. W obu przypadkach zasada jest podobna: niewielki sygnał sterujący wpływa na znacznie większy prąd między dwoma pozostałymi wyprowadzeniami. To właśnie dlatego ten komponent jest tak ważny w elektronice użytkowej, automatyce i technice pomiarowej.
Praca jako wzmacniacz
W trybie liniowym niewielka zmiana sygnału wejściowego powoduje proporcjonalną zmianę prądu wyjściowego. W rozwiązaniach bipolarnych prąd bazy steruje znacznie większym prądem kolektora, a w układach polowych napięcie bramki kształtuje przewodzenie kanału. Taki układ przydaje się tam, gdzie liczy się zachowanie kształtu sygnału, na przykład w audio, torach radiowych i czujnikach analogowych.
Przeczytaj również: Multiplekser - Jak działa i dlaczego jest niezbędny w elektronice?
Praca jako klucz
W roli klucza element ma dwa wyraźne stany: wyłączony i włączony. W praktyce chodzi o to, by jak najmniej energii tracić na samym sterowaniu i jak najwięcej przekazać do obciążenia. W rozwiązaniach bipolarnych spotyka się odcięcie, stan aktywny i nasycenie, a przy układach polowych najważniejsze są odpowiednie napięcie sterujące i niskie straty przewodzenia. To właśnie ten tryb dominuje w sterowaniu LED, przekaźnikami, silnikami i zasilaczami impulsowymi.
Warto zapamiętać jedną rzecz: próg zadziałania nie oznacza jeszcze pełnego otwarcia. To szczególnie istotne przy projektach z mikrokontrolerem, gdzie margines napięć bywa ciasny. Skoro wiadomo już, jak taki element pracuje, dobrze przejść do tego, czym różnią się jego najważniejsze odmiany.

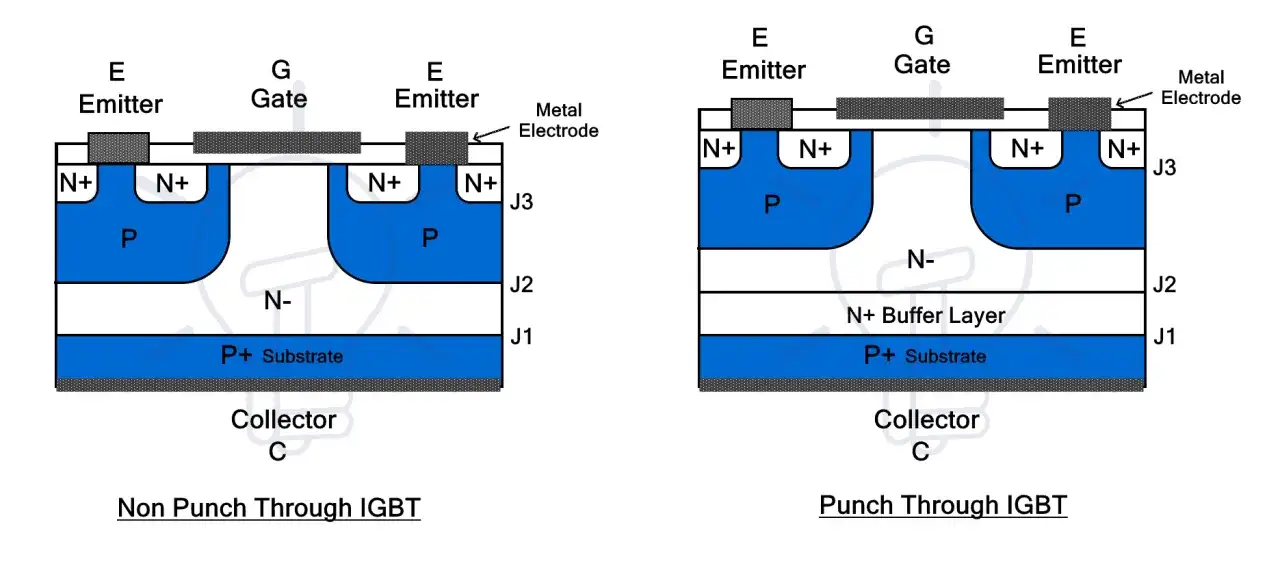

Najpopularniejsze odmiany i czym się różnią
Najczęściej spotkasz trzy grupy: bipolarne, polowe oraz IGBT. Każda z nich ma inny charakter pracy, inny sposób sterowania i inny zakres zastosowań. W praktyce nie ma jednej odmiany najlepszej do wszystkiego, dlatego przy wyborze patrzę przede wszystkim na rodzaj obciążenia i wymagania układu sterującego.
| Typ | Jak jest sterowany | Mocne strony | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|---|
| BJT | Prądem bazy | Prosty, tani, dobrze sprawdza się w klasycznych stopniach analogowych | Wymaga prądu sterującego i bywa mniej wygodny przy dużych prądach przełączania | Proste wzmacniacze, małe klucze, układy pomocnicze |
| MOSFET | Napięciem bramki | Bardzo mały pobór sterowania, szybkie przełączanie, dobre do pracy impulsowej | Trzeba uważać na parametry bramki, ESD i straty przy złym doborze | Zasilacze, PWM, sterowanie silnikami, logika mocy |
| IGBT | Napięciem bramki | Dobrze radzi sobie przy wyższych napięciach i większych mocach | Zwykle wolniejszy od MOSFET-a i mniej komfortowy w bardzo szybkich układach | Falowniki, napędy, przemysł, duże obciążenia |
Jeśli projekt pracuje z mikrokontrolerem 3,3 V lub 5 V, często zaczynam od MOSFET-a o niskim Rds(on), ale tylko wtedy, gdy producent podaje to dla realnego napięcia sterującego, a nie jedynie przy laboratoryjnych warunkach. Sam próg Vgs(th) nie oznacza, że element jest już dobrze otwarty. To ważna różnica, bo właśnie na tym etapie wielu początkujących wybiera zły model. Gdy typ jest już jasny, trzeba jeszcze wiedzieć, gdzie taki element faktycznie pracuje w sprzęcie.
Gdzie spotkasz go w praktyce
W nowoczesnej elektronice taki element prawie nigdy nie pracuje w oderwaniu od reszty układu. Najczęściej jest częścią większego bloku, który ma sterować energią, a nie tylko sygnałem. Ja widzę to szczególnie wyraźnie w urządzeniach, które muszą być jednocześnie małe, wydajne i odporne na zmiany obciążenia.
- Zasilacze impulsowe - tu liczy się szybkie przełączanie i małe straty, bo właśnie one decydują o sprawności i nagrzewaniu.
- Sterowanie silnikami - w napędach, wentylatorach i automatyce trzeba przełączać większe prądy bez przeciążania logiki sterującej.
- Układy audio - w torach wejściowych ważna jest liniowość, a w stopniach końcowych zdolność do oddawania mocy bez zniekształceń.
- LED-y i oświetlenie - element działa tu jako precyzyjny klucz lub regulator prądu, co pomaga utrzymać stabilną jasność.
- Układy scalone - procesory, pamięci i kontrolery zawierają ich ogromne liczby, tylko że użytkownik nie widzi ich już jako osobnych części.
To pokazuje, że nie chodzi wyłącznie o pojedynczy komponent na płytce, ale o podstawowy mechanizm budowania całej współczesnej elektroniki. Skoro już wiadomo, gdzie się go używa, warto przejść do praktycznej części: jak wybrać właściwy model do własnego projektu.

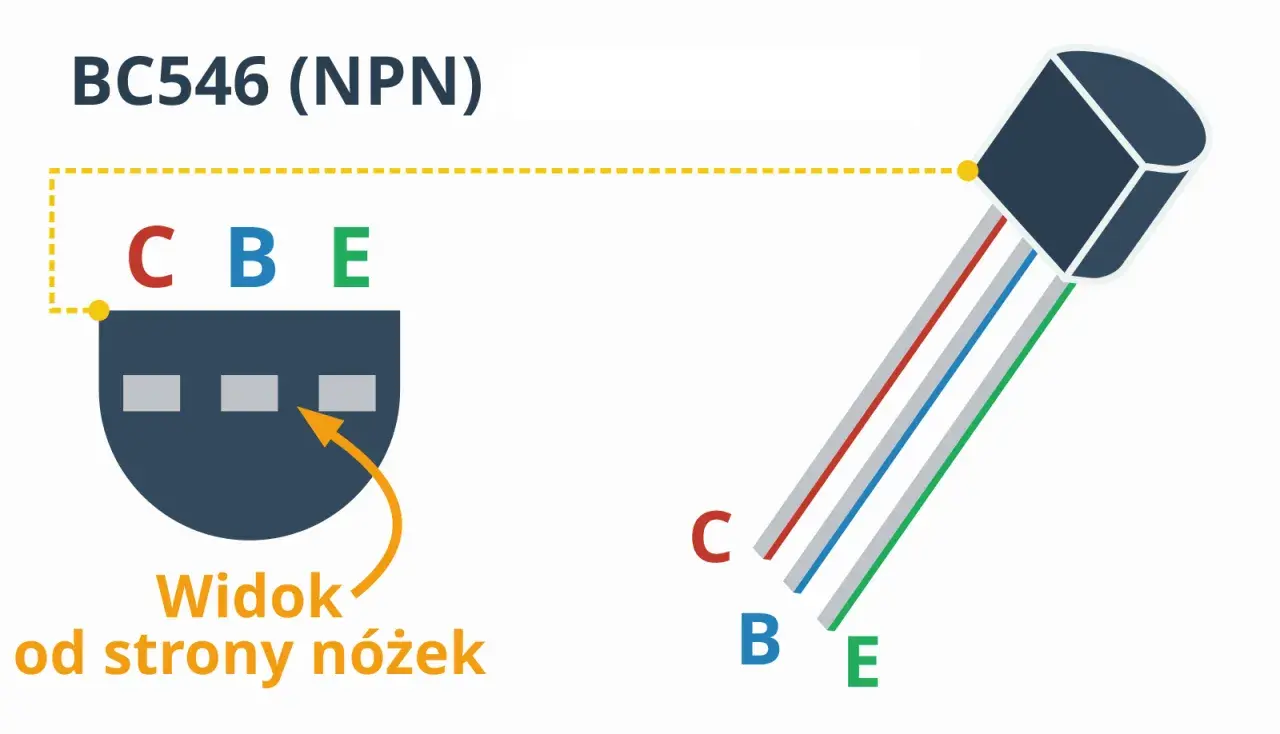

Jak dobrać właściwy element do projektu
Dobór zaczynam od obciążenia, a dopiero potem patrzę na sam układ sterujący. To zwykle oszczędza najwięcej czasu, bo od razu eliminuje modele, które wyglądają dobrze na papierze, ale źle zachowują się w realnym układzie.
- Sprawdź napięcie pracy - wybieraj model z zapasem, zwykle przynajmniej 20-30% powyżej maksymalnego napięcia w układzie. Przy obciążeniach indukcyjnych i środowisku przemysłowym zapas powinien być większy.
- Oceń prąd ciągły i impulsowy - silnik, przekaźnik albo pasek LED może pobierać więcej przy starcie niż w stanie ustalonym. To właśnie moment rozruchu często ujawnia słaby dobór.
- Sprawdź, czym go wysterujesz - mikrokontroler 3,3 V nie zawsze poprawnie otworzy każdy MOSFET, a zbyt mały prąd bazy w rozwiązaniu bipolarnym da niepełne nasycenie.
- Uwzględnij straty cieplne - patrz na Vce(sat), Rds(on), obudowę, możliwość chłodzenia i bezpieczny obszar pracy, czyli SOA.
- Dopasuj szybkość przełączania - przy PWM i zasilaczach znaczenie mają czasy przełączania oraz ładunek bramki, bo od nich zależą straty i zakłócenia.
- Nie ignoruj warunków środowiskowych - wysoka temperatura, wilgoć, drgania i ESD potrafią skrócić żywotność układu szybciej niż sam prąd znamionowy.
Jeśli miałbym sprowadzić ten etap do jednej zasady, powiedziałbym tak: dobieraj komponent nie do katalogu, tylko do realnego scenariusza pracy. To prowadzi prosto do kolejnego problemu, czyli do błędów, które najczęściej psują nawet dobrze zaplanowany układ.
Najczęstsze błędy przy doborze i montażu
W praktyce największe kłopoty nie wynikają z samej teorii, tylko z kilku powtarzalnych pomyłek. Widziałem to wiele razy: układ działa na stole, a po podłączeniu obciążenia zaczyna się grzać, zakłócać albo po prostu przestaje działać.
- Mylenie progu z pełnym wysterowaniem - szczególnie przy MOSFET-ach próg nie mówi, że element jest już gotowy do pracy z większym prądem.
- Brak zapasu napięcia - krótkie przepięcie z cewki, silnika albo długiego przewodu potrafi uszkodzić układ mimo poprawnego doboru prądu.
- Ignorowanie ciepła - zbyt mały radiator, słaba obudowa albo brak miejsca na odprowadzenie strat szybko podnoszą temperaturę złącza.
- Złe sterowanie bramką lub bazą - w praktyce przy bramce często stosuje się rezystor rzędu 10-100 omów, a przy bazie trzeba ograniczyć prąd tak, by nie przeciążyć wyjścia sterującego.
- Brak diody przy obciążeniu indukcyjnym - cewka przekaźnika, elektromagnes czy silnik bez zabezpieczenia generuje impuls, który wraca do układu sterującego.
- Pomijanie ESD - przy elementach polowych ładunek elektrostatyczny bywa równie groźny jak przeciążenie prądowe.
Jeżeli układ ma sterować cewką, silnikiem albo przekaźnikiem, dioda zwrotna nie jest dodatkiem, tylko obowiązkową ochroną. Gdy te błędy są już nazwane, łatwiej wrócić do spokojnego, praktycznego spojrzenia na całość i zamknąć temat bez niepotrzebnych uproszczeń.
Co warto zapamiętać, gdy układ ma działać bez niespodzianek
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby ona tak: nie oceniaj elementu wyłącznie po maksymalnym prądzie z tabelki. W realnym projekcie równie ważne są napięcie zapasu, temperatura, szybkość przełączania i to, czy układ sterujący naprawdę potrafi go poprawnie wysterować.
Do prostych projektów z mikrokontrolerem najczęściej zaczynam od MOSFET-a logic-level, do klasycznych stopni analogowych od rozwiązania bipolarnego, a przy większych napięciach i mocach rozważam MOSFET mocy albo IGBT. Taki sposób myślenia pozwala dobrać komponent nie tylko poprawnie, ale też rozsądnie z punktu widzenia trwałości, sprawności i odporności na błędy montażowe.
