Ujemne sprzężenie zwrotne - Zrozum jego moc i pułapki

Ujemne sprzężenie zwrotne (USZ) to jeden z najpotężniejszych i najbardziej fundamentalnych mechanizmów w elektronice, który pozwala na budowanie stabilnych, precyzyjnych i niezawodnych układów. W tym artykule kompleksowo omówię jego działanie, kluczowe właściwości oraz szerokie spektrum zastosowań, aby zarówno początkujący hobbyści, jak i studenci kierunków technicznych mogli usystematyzować swoją wiedzę na ten temat.

Dlaczego ujemne sprzężenie zwrotne to filar stabilności w nowoczesnej elektronice?

Ujemne sprzężenie zwrotne (USZ) to mechanizm, w którym część sygnału wyjściowego układu jest podawana z powrotem na jego wejście, ale w przeciwnej fazie, czyli przesunięta o 180°. W praktyce oznacza to, że sygnał zwrotny jest odejmowany od sygnału wejściowego. Ten proces "odejmowania" ma kluczowe znaczenie, ponieważ działa on jak mechanizm korygujący, stabilizując działanie całego układu. Można to sobie wyobrazić podobnie jak działanie termostatu w domu: gdy temperatura wzrasta powyżej ustawionego poziomu, termostat wykrywa "błąd" i zmniejsza grzanie, a gdy spada – zwiększa je, dążąc do utrzymania stałej wartości. W elektronice USZ pełni podobną rolę, nieustannie korygując sygnał, aby układ działał zgodnie z założeniami.

Ujemne kontra dodatnie: Kluczowa różnica dla stabilności układu

Zrozumienie różnicy między sprzężeniem ujemnym a dodatnim jest absolutnie fundamentalne dla każdego inżyniera elektronika. Podczas gdy ujemne sprzężenie zwrotne dąży do stabilizacji i redukcji błędów, sprzężenie dodatnie (regeneracyjne) ma tendencję do wzmacniania wszelkich odchyleń. W sprzężeniu dodatnim sygnał zwrotny jest dodawany do sygnału wejściowego w tej samej fazie, co prowadzi do narastania sygnału i w konsekwencji do oscylacji lub niestabilności. Układ ze sprzężeniem dodatnim może łatwo przekształcić się w generator, co jest pożądane w przypadku oscylatorów, ale katastrofalne w przypadku wzmacniaczy, które mają wiernie odtwarzać sygnał. Dlatego też, jak podaje Wikipedia, ujemne sprzężenie zwrotne jest powszechnie stosowane w celu poprawy parametrów układów, podczas gdy dodatnie – do generowania sygnałów.

Co zyskujemy, a co tracimy? Analiza wpływu USZ na pracę wzmacniacza

Stosowanie ujemnego sprzężenia zwrotnego nie jest bezkosztowe, ale korzyści, jakie przynosi, zazwyczaj znacznie przewyższają wszelkie straty. Przyjrzyjmy się szczegółowo, jak USZ wpływa na kluczowe parametry wzmacniacza.

Redukcja i stabilizacja wzmocnienia: Jak precyzyjnie kontrolować parametry układu?

Jednym z najbardziej zauważalnych efektów USZ jest redukcja ogólnego wzmocnienia układu. Chociaż na pierwszy rzut oka może się to wydawać wadą, w rzeczywistości jest to ogromna zaleta. Wzmocnienie wzmacniacza bez sprzężenia zwrotnego (tzw. wzmocnienie w otwartej pętli) jest często bardzo wysokie, ale jednocześnie niestabilne i silnie zależne od wielu czynników, takich jak temperatura, starzenie się elementów czy zmiany napięcia zasilania. Dzięki USZ, wzmocnienie całego układu staje się znacznie mniej zależne od tych niestabilnych parametrów wewnętrznych. Zamiast tego, jest ono determinowane głównie przez precyzyjne i stabilne elementy pasywne (rezystory, kondensatory) w pętli sprzężenia zwrotnego. To pozwala na bardzo precyzyjną kontrolę nad wzmocnieniem, co jest kluczowe w wielu aplikacjach.

Mniej zniekształceń nieliniowych: Sposób na "czystszy" i wierniejszy sygnał

Wzmacniacze, zwłaszcza te pracujące z dużymi sygnałami, wprowadzają zniekształcenia nieliniowe, które zmieniają kształt sygnału wyjściowego w stosunku do wejściowego. Ujemne sprzężenie zwrotne jest niezwykle skutecznym narzędziem do ich redukcji. Mechanizm jest prosty, ale genialny: wszelkie zniekształcenia generowane przez wzmacniacz są traktowane jako "błąd" i są podawane z powrotem na wejście w przeciwnej fazie. Sygnał błędu, skorygowany przez wzmacniacz, jest następnie ponownie odejmowany od sygnału wejściowego, co prowadzi do znacznego zmniejszenia zniekształceń na wyjściu. Efektem jest "czystszy" i bardziej wierny sygnał, co jest szczególnie cenne we wzmacniaczach audio, gdzie jakość dźwięku jest priorytetem.

Szersze pasmo przenoszenia: Jakim kosztem wzmacniacz pracuje w szerszym zakresie częstotliwości?

Kolejną istotną zaletą USZ jest poszerzenie pasma przenoszenia układu. Wzmacniacz bez sprzężenia zwrotnego ma zazwyczaj ograniczone pasmo, co oznacza, że efektywnie wzmacnia sygnały tylko w pewnym zakresie częstotliwości. Ujemne sprzężenie zwrotne sprawia, że układ jest w stanie efektywniej wzmacniać sygnały w szerszym zakresie częstotliwości. Dzieje się to jednak kosztem ogólnego wzmocnienia, co jest typowym kompromisem w elektronice: jeśli chcemy uzyskać szersze pasmo, musimy zazwyczaj zaakceptować niższe wzmocnienie. Jest to jednak często akceptowalne, biorąc pod uwagę stabilność i redukcję zniekształceń, które zyskujemy.

Modyfikacja impedancji wejściowej i wyjściowej: Klucz do idealnego dopasowania układów

Ujemne sprzężenie zwrotne ma również znaczący wpływ na impedancję wejściową i wyjściową układu. W zależności od tego, w jaki sposób sygnał zwrotny jest próbkowany na wyjściu i podawany na wejście (o czym szerzej opowiem w dalszej części), USZ może znacząco zwiększyć lub zmniejszyć te impedancje. Na przykład, sprzężenie szeregowe na wejściu zwiększa impedancję wejściową, co jest pożądane we wzmacniaczach napięciowych, aby nie obciążać źródła sygnału. Z kolei sprzężenie równoległe na wejściu zmniejsza impedancję wejściową. Podobnie, sprzężenie napięciowe na wyjściu zmniejsza impedancję wyjściową, a prądowe zwiększa. Ta możliwość modyfikacji impedancji jest kluczowa dla prawidłowego dopasowania stopni układu, minimalizując straty sygnału i zapewniając optymalną pracę.

Matematyka w służbie elektroniki: Jak obliczyć wzmocnienie w pętli sprzężenia?

Zrozumienie matematycznych podstaw ujemnego sprzężenia zwrotnego pozwala na głębszą analizę i projektowanie układów. Nie musimy zagłębiać się w skomplikowane równania, aby docenić elegancję i prostotę kluczowego wzoru.

Wzór A_f = A / (1 + βA) – co oznaczają poszczególne symbole i jak je interpretować?

Podstawowy wzór opisujący wzmocnienie układu z ujemnym sprzężeniem zwrotnym jest niezwykle ważny i wygląda następująco:

A_f = A / (1 + βA)

• A_f (wzmocnienie z USZ): To jest wzmocnienie całego układu, gdy pętla sprzężenia zwrotnego jest zamknięta. Jest to wartość, którą faktycznie mierzymy na wyjściu w stosunku do wejścia.
• A (wzmocnienie w otwartej pętli): To wzmocnienie samego wzmacniacza, bez uwzględnienia sprzężenia zwrotnego. Jest to zazwyczaj bardzo duża wartość, często niestabilna i zależna od wielu czynników.
• β (współczynnik sprzężenia zwrotnego): Jest to ułamek sygnału wyjściowego, który jest podawany z powrotem na wejście. Wartość β jest zazwyczaj mniejsza od 1 i jest ustalana przez elementy pasywne w pętli sprzężenia zwrotnego (np. dzielnik rezystancyjny).

Interpretując ten wzór, widzimy, że im większy jest mianownik (1 + βA), tym mniejsze i bardziej stabilne jest wzmocnienie końcowe A_f. W praktyce, dla dużego wzmocnienia w otwartej pętli A i odpowiednio dobranego β, człon βA jest znacznie większy od 1. Wtedy wzór upraszcza się do A_f ≈ A / (βA) = 1/β. Oznacza to, że wzmocnienie układu ze sprzężeniem zwrotnym staje się niemal całkowicie zależne od precyzyjnego i stabilnego współczynnika sprzężenia zwrotnego β, a nie od niestabilnego wzmocnienia samego wzmacniacza A.

Pętla wzmocnienia (βA) – od czego zależy jej wartość i dlaczego jest krytyczna dla stabilności?

Iloczyn βA nazywamy pętlą wzmocnienia (ang. loop gain). Jest to jeden z najważniejszych parametrów w analizie układów z ujemnym sprzężeniem zwrotnym. Jego wartość zależy bezpośrednio od wzmocnienia w otwartej pętli A oraz od współczynnika sprzężenia zwrotnego β. Pętla wzmocnienia jest krytyczna dla stabilności układu, ponieważ to właśnie jej wartość i charakterystyka fazowa decydują o tym, czy sprzężenie ujemne pozostanie ujemne w całym zakresie częstotliwości. Aby układ działał stabilnie i efektywnie, wartość pętli wzmocnienia powinna być odpowiednio duża w zakresie częstotliwości pracy, co zapewnia dobrą redukcję zniekształceń i stabilizację wzmocnienia. Jednakże, jak wspomnę później, zbyt duża pętla wzmocnienia lub niekorzystne przesunięcia fazowe przy wysokich częstotliwościach mogą prowadzić do niestabilności i samowzbudzenia, przekształcając sprzężenie ujemne w dodatnie.

Cztery twarze ujemnego sprzężenia zwrotnego: Przegląd podstawowych topologii

Ujemne sprzężenie zwrotne nie jest monolityczną koncepcją; istnieje kilka podstawowych sposobów jego implementacji, które różnią się wpływem na impedancje wejściowe i wyjściowe układu. Te różnice wynikają ze sposobu, w jaki sygnał jest próbkowany na wyjściu (czy jest to napięcie, czy prąd) oraz w jaki sposób jest podawany z powrotem na wejście (szeregowo czy równolegle). Zrozumienie tych topologii jest kluczowe dla projektowania układów o specyficznych właściwościach.

Sprzężenie napięciowo-szeregowe: Jak wpływa na impedancję wejściową i wyjściową?

W tej topologii, sygnał zwrotny jest próbkowany jako napięcie na wyjściu wzmacniacza i podawany szeregowo na wejście. Oznacza to, że sygnał zwrotny jest odejmowany od sygnału wejściowego w sposób szeregowy. Ten typ sprzężenia zwiększa impedancję wejściową i zmniejsza impedancję wyjściową. Jest to idealne rozwiązanie dla wzmacniaczy napięciowych, które mają za zadanie wzmocnić napięcie, nie obciążając źródła sygnału (wysoka impedancja wejściowa) i efektywnie sterując obciążeniem (niska impedancja wyjściowa).

Sprzężenie napięciowo-równoległe: Kiedy stosujemy ten rodzaj połączenia?

W sprzężeniu napięciowo-równoległym sygnał zwrotny jest również próbkowany jako napięcie na wyjściu, ale jest podawany równolegle na wejście. Skutkuje to zmniejszeniem impedancji wejściowej i zmniejszeniem impedancji wyjściowej. Ta topologia jest często stosowana we wzmacniaczach transimpedancyjnych (prąd-napięcie), gdzie wymagana jest niska impedancja wejściowa do odbioru prądu ze źródła, np. z fotodiody, oraz niska impedancja wyjściowa do sterowania kolejnym stopniem.

Sprzężenie prądowo-szeregowe: Charakterystyka i typowe zastosowania

W tym przypadku sygnał zwrotny jest próbkowany jako prąd na wyjściu i podawany szeregowo na wejście. Wpływa to na zwiększenie impedancji wejściowej i zwiększenie impedancji wyjściowej. Sprzężenie prądowo-szeregowe jest typowe dla wzmacniaczy transkonduktancyjnych (napięcie-prąd), które przekształcają napięcie wejściowe na prąd wyjściowy. Wysoka impedancja wyjściowa jest pożądana, aby prąd wyjściowy był niezależny od obciążenia.

Sprzężenie prądowo-równoległe: Czym różni się od pozostałych topologii?

Ostatnia topologia to sprzężenie prądowo-równoległe, gdzie sygnał zwrotny jest próbkowany jako prąd na wyjściu i podawany równolegle na wejście. Powoduje to zmniejszenie impedancji wejściowej i zwiększenie impedancji wyjściowej. Jest to idealne rozwiązanie dla wzmacniaczy prądowych, które mają za zadanie wzmocnić prąd, wymagając niskiej impedancji wejściowej do odbioru prądu ze źródła i wysokiej impedancji wyjściowej do dostarczania prądu do obciążenia.

Ujemne sprzężenie zwrotne w praktyce: Gdzie je znajdziesz?

Po omówieniu teorii i topologii, warto przyjrzeć się, gdzie ujemne sprzężenie zwrotne jest wszechobecne w świecie elektroniki. Jego zastosowania są tak liczne, że trudno byłoby sobie wyobrazić nowoczesne układy bez tego mechanizmu.

Wzmacniacze operacyjne: Dlaczego bez USZ byłyby niemal bezużyteczne?

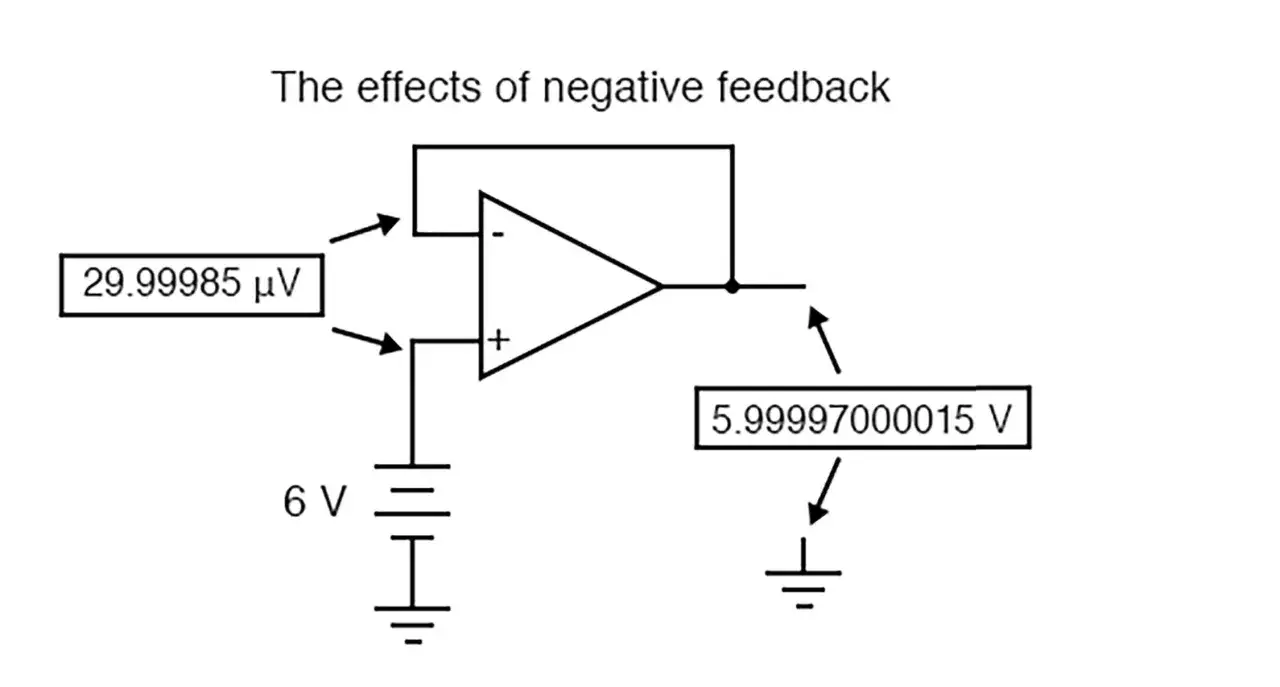

Wzmacniacze operacyjne (op-ampy) to chyba najbardziej ikoniczny przykład układów, które bez ujemnego sprzężenia zwrotnego byłyby praktycznie bezużyteczne. Op-ampy charakteryzują się ekstremalnie wysokim wzmocnieniem w otwartej pętli (często rzędu 100 000 lub więcej), bardzo dużą impedancją wejściową i bardzo małą impedancją wyjściową. Bez USZ, nawet najmniejszy sygnał wejściowy spowodowałby natychmiastowe nasycenie wzmacniacza, a jego wzmocnienie byłoby niekontrolowane i niestabilne. Ujemne sprzężenie zwrotne pozwala na precyzyjne ustalenie wzmocnienia op-ampa za pomocą kilku zewnętrznych rezystorów, przekształcając go w uniwersalny blok budulcowy dla niezliczonych aplikacji, od wzmacniaczy po filtry i generatory sygnałów.

Wzmacniacze audio: Jak sprzężenie zwrotne wpływa na jakość dźwięku?

W świecie audio, gdzie wierność odtwarzania sygnału jest kluczowa, ujemne sprzężenie zwrotne odgrywa nieocenioną rolę. Stosuje się je we wzmacniaczach mocy i przedwzmacniaczach, aby redukować zniekształcenia harmoniczne i intermodulacyjne, które są niepożądane i pogarszają jakość dźwięku. Dzięki USZ, wzmacniacze audio mogą osiągać znacznie lepszą liniowość i szersze pasmo przenoszenia, co przekłada się na "czystszy", bardziej dynamiczny i wierny dźwięk. Warto jednak zauważyć, że zbyt agresywne USZ może czasami prowadzić do innych problemów, takich jak niestabilność czy tzw. "brzmienie kliniczne", dlatego projektanci dążą do optymalnego balansu.

Regulatory napięcia i układy automatyki: Rola w utrzymaniu stałych parametrów

Poza wzmacniaczami, ujemne sprzężenie zwrotne jest fundamentem działania regulatorów napięcia i wielu układów automatyki. W regulatorach napięcia, USZ jest wykorzystywane do utrzymywania stałego napięcia wyjściowego, niezależnie od zmian prądu obciążenia czy wahań napięcia zasilania. Układ porównuje napięcie wyjściowe z napięciem referencyjnym i generuje sygnał błędu, który jest następnie wykorzystywany do korygowania elementu regulacyjnego (np. tranzystora), aby utrzymać napięcie na pożądanym poziomie. Podobne zasady działają w układach automatyki, gdzie USZ pozwala na kontrolę i stabilizację różnych parametrów fizycznych, takich jak temperatura, ciśnienie czy prędkość, zapewniając niezawodność i precyzję działania systemów.

Potencjalne problemy i wyzwania: Kiedy ujemne sprzężenie zwrotne staje się zagrożeniem?

Mimo licznych zalet, ujemne sprzężenie zwrotne nie jest pozbawione wyzwań. Niewłaściwe projektowanie lub ignorowanie pewnych zjawisk może prowadzić do poważnych problemów, które niweczą wszystkie korzyści.

Przesunięcie fazowe a stabilność: Ryzyko samowzbudzenia i zamiany w generator

Jak już wspomniałem, głównym "kosztem" stosowania USZ jest redukcja ogólnego wzmocnienia układu. Jednak znacznie poważniejszym problemem jest ryzyko niestabilności i samowzbudzenia. W idealnym świecie sygnał zwrotny zawsze byłby przesunięty o dokładnie 180° względem sygnału wejściowego. Niestety, w rzeczywistych układach elektronicznych, zwłaszcza przy wyższych częstotliwościach, elementy aktywne i pasywne wprowadzają dodatkowe przesunięcia fazowe. Jeśli całkowite przesunięcie fazowe w pętli sprzężenia zwrotnego osiągnie 360° (czyli 0° lub wielokrotność 360°) w momencie, gdy pętla wzmocnienia βA jest równa lub większa od 1, sprzężenie ujemne przekształca się w dodatnie. W takim scenariuszu układ zaczyna generować własny sygnał – samowzbudza się i zamienia we wzmacniacz w generator, co jest katastrofalne dla jego zamierzonej funkcji. To zjawisko jest szczególnie problematyczne w układach szerokopasmowych, gdzie kontrola fazy jest trudna.

Przeczytaj również: Jak zresetować Netflix na telewizorze Samsung i rozwiązać problemy

Jak projektować układy z USZ, aby uniknąć niestabilności?

Unikanie niestabilności wymaga starannego projektowania i analizy. Kluczowe jest zapewnienie, że w punkcie, w którym pętla wzmocnienia βA spada do jedności (0 dB), całkowite przesunięcie fazowe w pętli jest znacznie mniejsze niż 360° (lub 0°). Mówimy wtedy o odpowiednim marginesie fazy. Typowe strategie projektowe obejmują:

• Kompensacja częstotliwościowa: Dodawanie elementów (np. kondensatorów) w strategicznych miejscach pętli sprzężenia zwrotnego w celu celowego modyfikowania charakterystyki częstotliwościowej i fazowej.
• Analiza charakterystyk Bode'go: Chociaż nie będę wchodził w szczegóły matematyczne, technika ta pozwala graficznie analizować wzmocnienie i przesunięcie fazowe w funkcji częstotliwości, co jest nieocenione w ocenie stabilności.
• Odpowiedni dobór elementów: Używanie elementów o stabilnych parametrach i niskich opóźnieniach fazowych.
• Dbanie o marginesy stabilności: Projektowanie układu tak, aby margines fazy i margines wzmocnienia były odpowiednio duże, zapewniając zapas bezpieczeństwa przed niestabilnością.

Podsumowując, ujemne sprzężenie zwrotne jest potężnym narzędziem, ale jego skuteczne i bezpieczne zastosowanie wymaga głębokiego zrozumienia zarówno jego zalet, jak i potencjalnych pułapek. Staranność w projektowaniu jest tutaj kluczem.
