W świecie elektroniki i fizyki, zrozumienie podstawowych pojęć jest kluczowe. Jednym z nich, często mylonym i niedocenianym, jest potencjał elektryczny. To właśnie on stanowi fundament dla pojęcia napięcia i przepływu prądu, a jego właściwe pojmowanie otwiera drzwi do głębszej analizy działania obwodów. W tym artykule rozłożymy potencjał elektryczny na czynniki pierwsze, odróżniając go od napięcia i pokazując jego praktyczne znaczenie w elektronice.
Potencjał elektryczny to skalarna miara energii pola w danym punkcie
- Potencjał elektryczny to stosunek energii potencjalnej ładunku do jego wartości, definiujący pracę potrzebną do przeniesienia ładunku.
- Jednostką potencjału jest wolt (V), równy dżulowi na kulomb (J/C).
- Napięcie to różnica potencjałów między dwoma punktami, będąca siłą napędową prądu.
- Masa (GND) to umowny punkt odniesienia o potencjale 0 V w obwodach elektronicznych.
- Nie istnieje miernik potencjału; woltomierz mierzy tylko różnicę potencjałów (napięcie).
Czym tak naprawdę jest potencjał elektryczny? Fundament, który musisz zrozumieć
Potencjał elektryczny to jedna z tych fundamentalnych koncepcji w fizyce i elektronice, bez której trudno o pełne zrozumienie działania obwodów. Jest to wielkość skalarna, co oznacza, że ma tylko wartość, a nie kierunek, i charakteryzuje pole elektryczne w danym punkcie przestrzeni. W przeciwieństwie do wektorowych sił, potencjał pozwala na znacznie prostsze opisanie energetycznych aspektów pola elektrycznego.

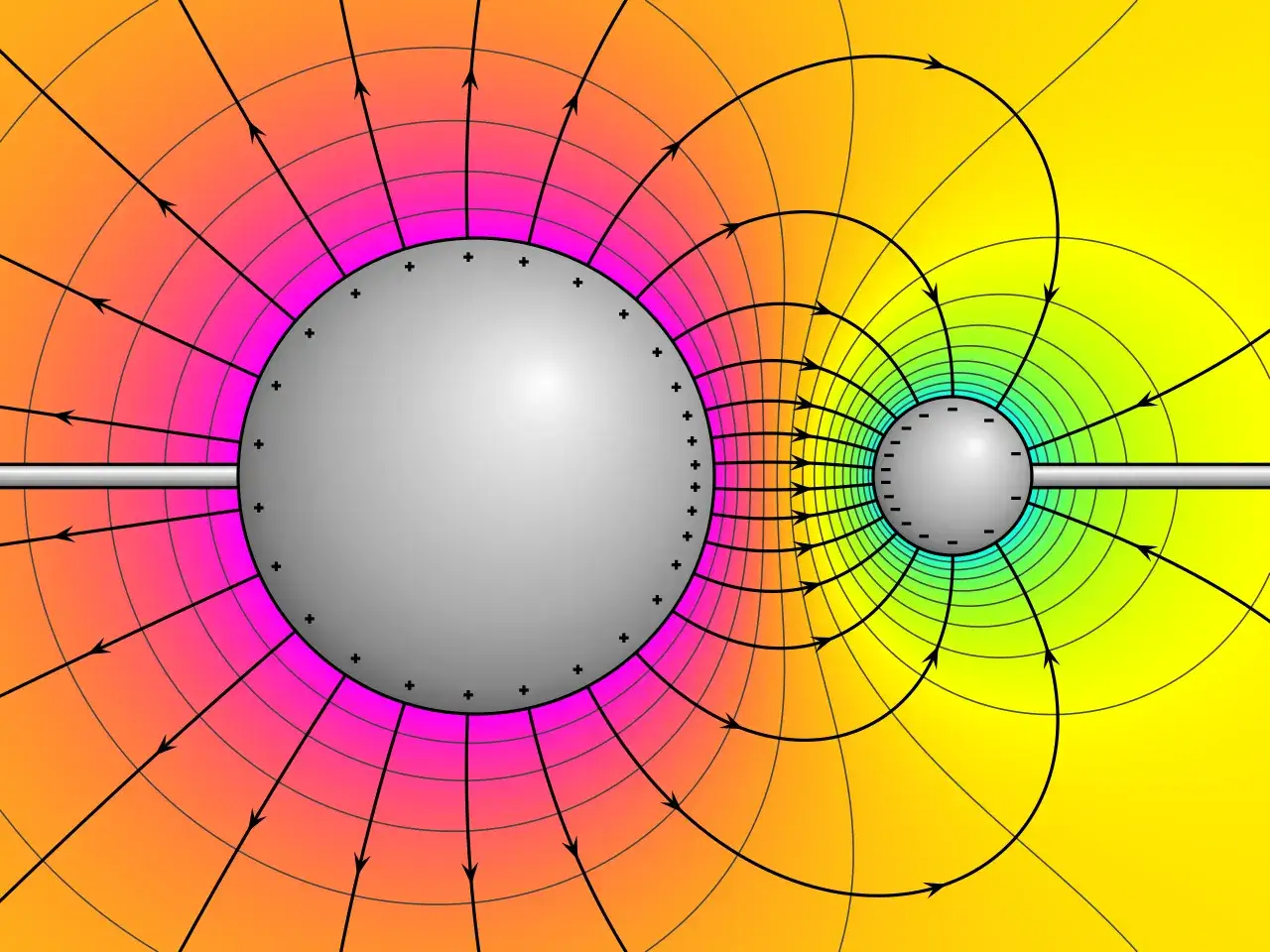

Potencjał jak wysokość – analogia grawitacyjna, która wszystko wyjaśnia
Aby najlepiej zrozumieć potencjał elektryczny, często posługuję się analogią grawitacyjną. Wyobraź sobie pole grawitacyjne Ziemi. Obiekt umieszczony na pewnej wysokości ma energię potencjalną grawitacji – im wyżej się znajduje, tym większa ta energia. Potencjał elektryczny działa bardzo podobnie. Możemy go porównać do wysokości w polu grawitacyjnym. Im wyższy potencjał elektryczny w danym punkcie, tym większą energię potencjalną elektryczną będzie miał tam umieszczony ładunek dodatni. Tak jak w przypadku grawitacji, gdzie woda płynie z wyższej wysokości do niższej, tak i ładunki elektryczne "dążą" do przemieszczenia się z punktu o wyższym potencjale do punktu o niższym, jeśli tylko znajdzie się dla nich droga. To właśnie różnica "wysokości" (potencjałów) jest kluczowa do wykonania pracy.
Od pola sił do energii – dlaczego potencjał to klucz do zrozumienia pola elektrycznego?
Pole elektryczne można opisać na dwa sposoby: za pomocą wektora siły elektrycznej, która działa na ładunek, lub za pomocą skalarnego potencjału elektrycznego. O ile siła elektryczna jest wielkością wektorową, wymagającą określenia zarówno wartości, jak i kierunku, o tyle potencjał jest skalarem. To sprawia, że jest on znacznie łatwiejszy w obliczeniach i wizualizacji. Potencjał elektryczny to nic innego jak miara energii potencjalnej na jednostkę ładunku. Dzięki temu, zamiast analizować skomplikowane rozkłady sił, możemy skupić się na rozkładzie energii w przestrzeni, co znacząco upraszcza zrozumienie zachowania ładunków w polu.
Definicja dla dociekliwych: praca, ładunek i energia potencjalna w jednym wzorze
Przechodząc do bardziej formalnej definicji, potencjał elektryczny (oznaczany jako V lub φ) to skalarna wielkość charakteryzująca pole elektryczne. Definiuje się go jako stosunek energii potencjalnej ładunku elektrycznego umieszczonego w danym punkcie pola do wartości tego ładunku. Możemy to zapisać wzorem: V = Ep / q, gdzie Ep to energia potencjalna, a q to wartość ładunku.
Inna, równoważna definicja mówi, że potencjał elektryczny określa pracę (W) potrzebną do przeniesienia jednostkowego ładunku (q) z punktu odniesienia (zazwyczaj z nieskończoności, gdzie potencjał przyjmuje się za zero) do danego punktu w polu. Stąd drugi kluczowy wzór: V = W / q. Jednostką potencjału elektrycznego w układzie SI jest wolt (V), przy czym 1 V = 1 J/C (dżul na kulomb). Oznacza to, że jeden wolt to energia jednego dżula na każdy kulomb ładunku.
Potencjał, napięcie, różnica potencjałów – raz na zawsze uporządkuj kluczowe pojęcia
Wiele osób używa zamiennie pojęć "potencjał" i "napięcie", co jest źródłem licznych nieporozumień. Czas raz na zawsze uporządkować te kwestie, ponieważ ich poprawne rozróżnienie jest absolutnie fundamentalne w elektronice.
Dlaczego "potencjał" to nie to samo co "napięcie"? Najczęstszy błąd początkujących
To jest chyba najczęstszy błąd, jaki widzę u osób rozpoczynających swoją przygodę z elektroniką. Potencjał elektryczny to wartość przypisana do jednego, konkretnego punktu w przestrzeni. Możemy myśleć o nim jak o bezwzględnej wysokości, na przykład nad poziomem morza. Napięcie elektryczne natomiast to zawsze różnica potencjałów między dwoma punktami. W analogii grawitacyjnej, napięcie byłoby różnicą wysokości między szczytem góry a doliną. To właśnie ta różnica, a nie wartość bezwzględna, jest siłą napędową. Mówiąc o potencjale, zawsze musimy mieć na myśli jakiś punkt odniesienia, względem którego ten potencjał jest określony. Napięcie z definicji już zawiera w sobie tę relację między dwoma punktami. Mieszanie tych pojęć prowadzi do fundamentalnych błędów w analizie obwodów i utrudnia zrozumienie, co tak naprawdę dzieje się z prądem.
Kluczową kwestią, która często prowadzi do nieporozumień, jest rozróżnienie między potencjałem a napięciem.

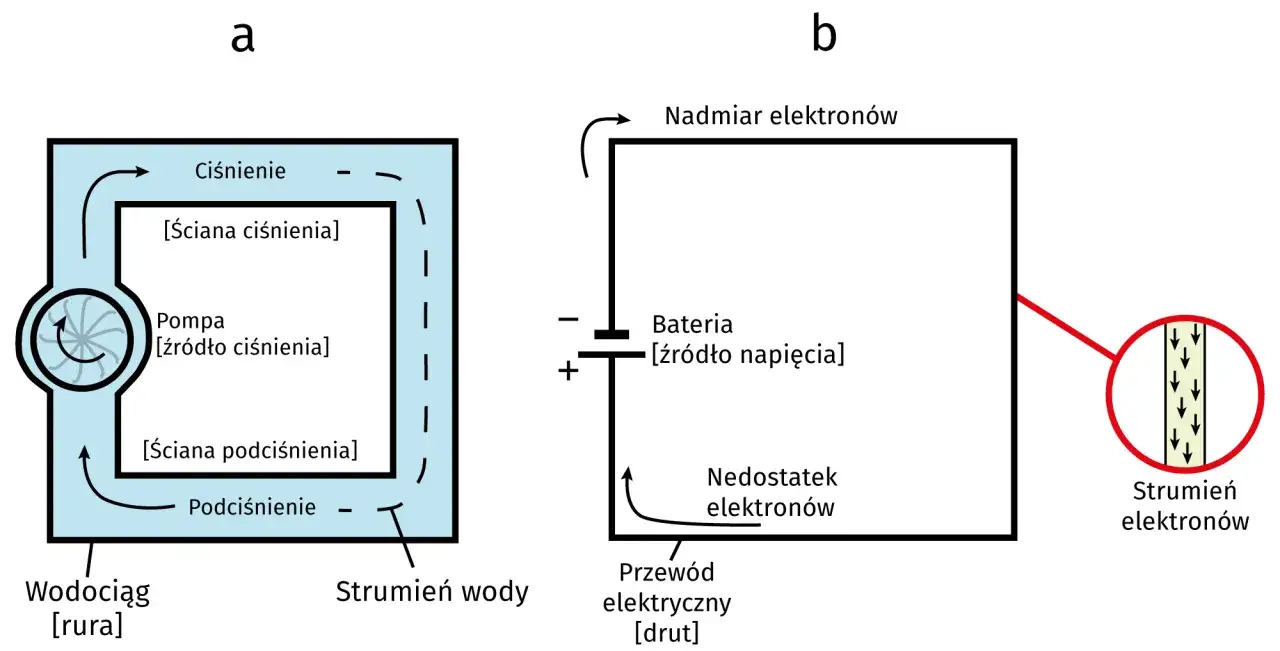

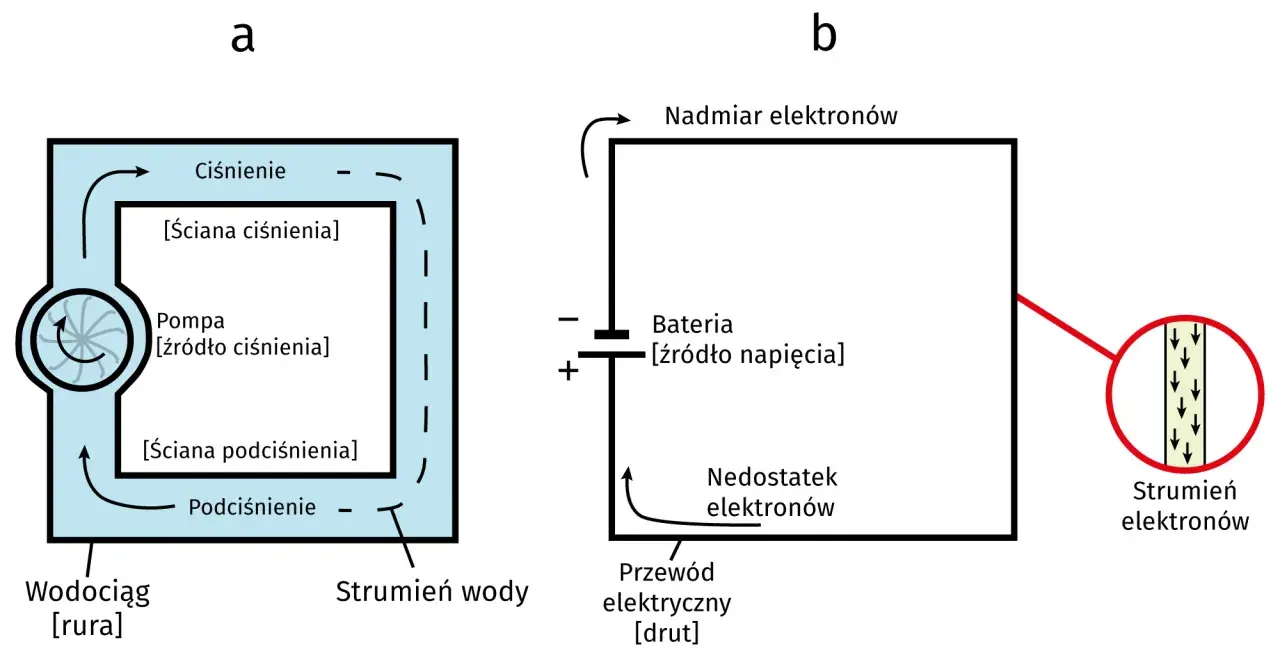

Napięcie jako siła napędowa elektronów w obwodzie – co wprawia prąd w ruch?
Skoro potencjał to "wysokość", to napięcie (różnica potencjałów) jest "spadkiem" tej wysokości. I tak jak woda płynie z wyżej położonego zbiornika do niżej położonego, tak elektrony (ładunki ujemne) w obwodzie płyną od punktu o niższym potencjale do punktu o wyższym potencjale. Z kolei konwencjonalny kierunek prądu (umowny przepływ ładunków dodatnich) jest odwrotny – od wyższego potencjału do niższego. To właśnie ta różnica potencjałów, czyli napięcie, działa jak "siła" (a precyzyjniej: praca na jednostkę ładunku), która popycha elektrony przez przewody i komponenty, tworząc przepływ prądu elektrycznego. Bez różnicy potencjałów nie ma przepływu prądu, nawet jeśli w obwodzie są dostępne ładunki.
Wolt (V) – wspólna jednostka, która czasem myli. Jak poprawnie ją interpretować?
Jednostka wolt (V) jest używana zarówno dla potencjału, jak i dla napięcia, co bywa mylące. W kontekście potencjału, 1 V oznacza, że w danym punkcie na każdy kulomb ładunku przypada 1 dżul energii potencjalnej elektrycznej, oczywiście względem ustalonego punktu odniesienia. Kiedy mówimy o napięciu, 1 V oznacza, że różnica energii potencjalnej na każdy kulomb ładunku między dwoma punktami wynosi 1 dżul. Przykładowo, zdanie "Potencjał w punkcie A wynosi 5V" oznacza, że punkt A ma potencjał 5V względem punktu odniesienia (np. masy). Natomiast "Napięcie między punktami A i B wynosi 5V" oznacza, że różnica potencjałów między tymi punktami to 5V, niezależnie od ich bezwzględnych potencjałów względem masy.
Dlaczego nie istnieje "miernik potencjału", a woltomierz mierzy tylko różnicę?
To bardzo ważne praktyczne spostrzeżenie. Nie znajdziesz w sklepie "miernika potencjału", ponieważ woltomierz zawsze mierzy różnicę potencjałów między dwoma punktami. Aby zmierzyć potencjał w jednym punkcie, musisz zawsze podłączyć jedną sondę woltomierza do tego punktu, a drugą do jakiegoś punktu odniesienia, najczęściej do masy (GND), której potencjał umownie przyjmuje się za 0 V. Zatem, nawet gdy mówimy o "mierzeniu potencjału w punkcie X", tak naprawdę mierzymy różnicę potencjałów między punktem X a punktem odniesienia. Jest to fundamentalna zasada pomiarów elektrycznych.
Jak obliczyć potencjał elektryczny? Niezbędne wzory dla każdego elektronika
Teoria jest ważna, ale w elektronice często musimy przejść do konkretów, czyli do obliczeń. Poniżej przedstawię kluczowe wzory, które pozwalają na ilościowe określenie potencjału elektrycznego.
Wzór V = W/q – co dokładnie oznaczają te symbole i jak je stosować?
Jak już wspomniałem, potencjał elektryczny (V) w danym punkcie jest definiowany jako praca (W) potrzebna do przeniesienia jednostkowego ładunku (q) z punktu odniesienia (np. nieskończoności) do tego punktu. Wzór to: V = W / q. W tym wzorze W jest wyrażane w dżulach (J), a q w kulombach (C). Wynikiem jest potencjał w woltach (V). Przykładowo, jeśli do przeniesienia ładunku 2 kulombów (C) z nieskończoności do pewnego punktu potrzeba 20 dżuli (J) pracy, to potencjał w tym punkcie wynosi V = 20 J / 2 C = 10 V. Ten wzór jest szczególnie użyteczny, gdy znamy energię związaną z przeniesieniem ładunku.
Potencjał wokół ładunku punktowego: wzór V = kQ/r w praktycznych przykładach
Bardzo często spotykamy się z sytuacją, gdy chcemy obliczyć potencjał wytwarzany przez pojedynczy ładunek punktowy. Do tego służy wzór: V = (k * Q) / r. W tym wzorze:
- V to potencjał elektryczny w danym punkcie.
- k to stała Coulomba, której wartość wynosi około 8.99 × 10^9 N·m²/C².
- Q to wartość ładunku źródłowego (tego, który wytwarza pole), wyrażona w kulombach (C).
- r to odległość od ładunku źródłowego do punktu, w którym mierzymy potencjał, wyrażona w metrach (m).
Ten wzór pokazuje, że potencjał maleje wraz ze wzrostem odległości od ładunku źródłowego. Na przykład, jeśli mamy ładunek punktowy Q = 1 nC (nanokulomb) i chcemy obliczyć potencjał w odległości r = 1 cm (0.01 m), to V = (8.99 × 10^9 * 1 × 10^-9) / 0.01 = 899 V. Jest to niezwykle przydatne w analizie pól elektrycznych wokół małych, naładowanych obiektów.
Zasada superpozycji – jak obliczyć potencjał pochodzący od wielu ładunków?
Co zrobić, gdy w przestrzeni znajduje się wiele ładunków? Tutaj z pomocą przychodzi zasada superpozycji. Jest ona szczególnie wygodna dla potencjału, ponieważ jest to wielkość skalarna. Zasada superpozycji dla potencjału elektrycznego mówi, że potencjał w danym punkcie, pochodzący od układu wielu ładunków punktowych, jest algebraiczną sumą potencjałów wytwarzanych przez każdy z tych ładunków z osobna. Oznacza to, że po prostu sumujemy wartości potencjałów V1, V2, ..., Vn, które każdy ładunek wytwarzałby samodzielnie w tym punkcie: V_total = V1 + V2 + ... + Vn. To znacznie upraszcza obliczenia w porównaniu do sumowania wektorów sił, które wymagałoby rozkładania ich na składowe.
Potencjał elektryczny w sercu elektroniki – gdzie go spotkasz na co dzień?
Teoretyczne definicje są ważne, ale prawdziwe zrozumienie potencjału elektrycznego przychodzi wraz z jego praktycznym zastosowaniem w elektronice. To tutaj teoria przekłada się na działanie każdego układu, który nas otacza.
Rola baterii i zasilaczy: jak tworzona jest stała różnica potencjałów?
Baterie i zasilacze to nic innego jak urządzenia, które tworzą i utrzymują stałą różnicę potencjałów między swoimi biegunami. To właśnie ta różnica potencjałów jest napięciem, które "pompuje" energię do obwodu. Na przykład, bateria 9V utrzymuje jeden biegun o potencjale o 9V wyższym niż drugi. Ten drugi biegun jest często połączony z masą (GND), czyli punktem odniesienia o potencjale 0V. Dzięki temu, po podłączeniu obwodu, elektrony są "pchane" od niższego potencjału do wyższego, a prąd konwencjonalny płynie od wyższego do niższego, zasilając komponenty. Bez tej stałej różnicy potencjałów, żaden obwód nie mógłby działać.
Masa (GND) jako zerowy punkt odniesienia – dlaczego jest tak ważna w każdym projekcie?
Pojęcie masy (GND) jest absolutnie kluczowe w każdym projekcie elektronicznym. Masa to umowny punkt w obwodzie, którego potencjał przyjmujemy za 0 V. Jest to nasz wspólny punkt odniesienia, względem którego mierzymy wszystkie inne potencjały w układzie. Bez jasno zdefiniowanej masy, mówienie o potencjale w jakimkolwiek punkcie obwodu byłoby pozbawione sensu, ponieważ potencjał jest zawsze wartością względną. Masa zapewnia spójność pomiarów i pozwala na prawidłowe działanie komponentów, które często wymagają określonych potencjałów na swoich wyprowadzeniach względem wspólnego punktu. Według Open AGH, "W praktyce elektronicznej kluczową rolę odgrywa pojęcie masy (GND), która jest umownym punktem w obwodzie o potencjale odniesienia, najczęściej przyjmowanym jako 0 V."

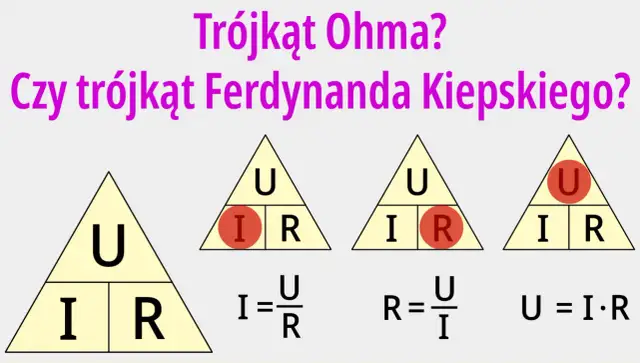

Spadek potencjału na rezystorze – co to oznacza dla działania układu?
Kiedy prąd przepływa przez rezystor, dochodzi do zjawiska spadku potencjału, zwanego również spadkiem napięcia. Oznacza to, że potencjał elektryczny po jednej stronie rezystora jest wyższy niż po drugiej. Ta różnica potencjałów jest proporcjonalna do wartości prądu i rezystancji, zgodnie z prawem Ohma (U=IR). Energia elektryczna jest rozpraszana w rezystorze w postaci ciepła, co objawia się właśnie tym spadkiem potencjału. Jest to fundamentalne zjawisko wykorzystywane do ograniczenia prądu, podziału napięcia (np. w dzielnikach napięcia) czy konwersji sygnałów. Zrozumienie spadków potencjału jest niezbędne do projektowania i analizy każdego obwodu.
Od diod po tranzystory: jak potencjał w różnych punktach steruje komponentami?
Potencjał elektryczny w różnych punktach obwodu jest siłą napędową i kontrolną dla wielu komponentów półprzewodnikowych. Weźmy diodę: przewodzi ona prąd tylko wtedy, gdy potencjał na jej anodzie jest wyższy niż na katodzie o pewną wartość progową (np. 0.7V dla diody krzemowej). To właśnie ta różnica potencjałów "otwiera" diodę. W przypadku tranzystorów, potencjał na bazie (dla tranzystorów bipolarnych) lub na bramce (dla tranzystorów polowych FET) kontroluje przepływ prądu między kolektorem a emiterem (lub drenem a źródłem). Zmiana potencjału na sterującym wyprowadzeniu pozwala na wzmacnianie sygnałów, przełączanie prądu, a tym samym na budowanie skomplikowanych układów logicznych i analogowych. Precyzyjne sterowanie potencjałami jest kluczowe dla ich funkcjonowania i jest podstawą całej współczesnej elektroniki.
Czego unikać? Najczęstsze pułapki w rozumieniu potencjału elektrycznego
Zrozumienie potencjału elektrycznego to proces, który wymaga uwagi i unikania pewnych powszechnych błędów. Oto najczęstsze z nich, na które warto zwrócić uwagę.
Błąd 1: Mylenie potencjału elektrycznego z energią potencjalną
Choć te dwa pojęcia są ze sobą ściśle związane, nie są tożsame. Energia potencjalna elektryczna (Ep) to całkowita energia zgromadzona w ładunku umieszczonym w danym punkcie pola. Zależy ona od wartości ładunku (q) i potencjału (V) w tym punkcie (Ep = qV). Potencjał elektryczny (V) natomiast to energia potencjalna na jednostkę ładunku (V = Ep/q). Oznacza to, że potencjał charakteryzuje samo pole w danym punkcie, niezależnie od tego, jaki ładunek się tam znajdzie. Energia potencjalna zależy od tego, jak "duży" ładunek umieścimy w tym punkcie, podczas gdy potencjał jest cechą samego miejsca w polu.
Błąd 2: Zakładanie, że potencjał w punkcie "zero" zawsze wynosi 0V
To jest subtelny, ale ważny punkt. Punkt "zero" (masa, GND) w obwodzie jest jedynie umownym punktem odniesienia, którego potencjał przyjmujemy za 0V dla wygody obliczeń i pomiarów. W rzeczywistości, względem innego, bardziej odległego punktu odniesienia (np. nieskończoności, jak w definicjach fizycznych), potencjał "masy" może być inny niż zero. Kluczowe jest, aby w obrębie danego obwodu być konsekwentnym w wyborze punktu odniesienia i pamiętać, że wszystkie mierzone potencjały są względne do tego właśnie punktu. Nie ma czegoś takiego jak "absolutny" potencjał w sensie fizycznym, który można by zmierzyć bez odniesienia.
Przeczytaj również: Jak podłączyć brodzik do odpływu – uniknij najczęstszych błędów
Błąd 3: Ignorowanie punktu odniesienia (masy) przy analizie obwodów
Ten błąd jest konsekwencją poprzedniego i jest niezwykle krytyczny w praktyce. Analizując obwód, zawsze musimy mieć jasno zdefiniowany punkt odniesienia, czyli masę (GND). Bez tego, wszelkie próby określenia "potencjału" w innych punktach obwodu są bezcelowe i prowadzą do błędnych wniosków. Wszystkie pomiary napięcia i określenia potencjałów muszą być wykonywane względem tego wspólnego punktu odniesienia, aby miały sens i były użyteczne w praktyce. Zawsze zaczynaj analizę obwodu od zidentyfikowania masy i odniesienia do niej wszystkich pozostałych potencjałów. To podstawa prawidłowego projektowania i debugowania układów elektronicznych.
