Katoda i anoda - zrozum zmienną biegunowość raz na zawsze

Wprowadzenie do świata anody i katody często bywa mylące, zwłaszcza ze względu na zmieniające się znaki biegunowości. Ten artykuł ma na celu raz na zawsze wyjaśnić te fundamentalne pojęcia, pokazując ich role w chemii i elektronice oraz podając praktyczne wskazówki, jak je rozróżniać w codziennych urządzeniach. Przygotuj się na klarowne wyjaśnienie, które rozwieje wszelkie wątpliwości.

Katoda i anoda: Dlaczego to, co pamiętasz ze szkoły, może być mylące?

Zapewne pamiętasz ze szkoły podstawowe definicje anody i katody, ale czy kiedykolwiek zastanawiało Cię, dlaczego ich biegunowość, czyli znak plus (+) lub minus (-), potrafi się zmieniać w zależności od kontekstu? To jedno z najczęstszych źródeł nieporozumień, które potrafi wprowadzić w błąd nawet osoby z solidnymi podstawami chemii czy fizyki. Nie ma w tym nic dziwnego – zmienność ta wynika z fundamentalnych różnic w działaniu urządzeń, w których te elektrody są wykorzystywane.

Wprowadzenie do chaosu znaków: Czy anoda to zawsze plus?

Intuicyjnie często kojarzymy anodę z biegunem dodatnim, a katodę z ujemnym. To skojarzenie jest jednak pułapką, ponieważ w wielu przypadkach, zwłaszcza w ogniwach galwanicznych (czyli bateriach), jest dokładnie odwrotnie. Skąd to zamieszanie? Otóż, definicje anody i katody nie opierają się na ich biegunowości, lecz na procesach elektrochemicznych, które na nich zachodzą. Biegunowość jest konsekwencją tych procesów i tego, czy dane urządzenie wytwarza prąd, czy go zużywa. To właśnie ta zmienność sprawia, że jednoznaczne przypisanie znaku do nazwy elektrody jest po prostu błędne.

Dlaczego zrozumienie tej różnicy jest kluczowe w elektronice i chemii?

Precyzyjne zrozumienie ról anody i katody to nie tylko akademicka wiedza, ale podstawa praktycznych umiejętności w wielu dziedzinach. Bez tego nie da się prawidłowo projektować obwodów elektronicznych, zrozumieć działania baterii czy akumulatorów, a także procesów elektrochemicznych, takich jak korozja czy galwanizacja. Błędy w interpretacji mogą prowadzić do uszkodzenia komponentów, nieprawidłowego działania urządzeń, a nawet zagrożeń bezpieczeństwa. To nie jest więc tylko teoria, ale klucz do unikania kosztownych pomyłek i efektywnego wykorzystania technologii.

Fundamenty raz na zawsze: Czym naprawdę są katoda i anoda?

Aby raz na zawsze rozwiać wątpliwości, musimy wrócić do podstaw. Istnieją dwie nadrzędne definicje anody i katody – chemiczna i fizyczna – które są uniwersalne i niezmienne, niezależnie od biegunowości. To właśnie te definicje stanowią fundament, na którym opiera się cała elektrochemia i elektronika.

Definicja chemiczna: Gdzie zachodzi utlenianie, a gdzie redukcja?

Z chemicznego punktu widzenia, definicja anody i katody jest prosta i niezmienna:

• Anoda to elektroda, na której zachodzi proces utleniania, czyli oddawania elektronów.
• Katoda to elektroda, na której zachodzi proces redukcji, czyli przyjmowania elektronów.

To jest uniwersalna zasada, która obowiązuje zawsze, niezależnie od tego, czy mówimy o baterii, elektrolizerze czy diodzie. Zawsze tam, gdzie elektrony są oddawane, mamy do czynienia z anodą, a tam, gdzie są przyjmowane – z katodą.

Definicja fizyczna: Jak płynie prąd, a jak elektrony?

Fizyczna definicja koncentruje się na kierunku przepływu elektronów.

• Anoda to elektroda, z której elektrony wypływają do obwodu zewnętrznego.
• Katoda to elektroda, do której elektrony wpływają z obwodu zewnętrznego.

Warto tutaj zaznaczyć ważną różnicę: konwencjonalny kierunek prądu, który często oznaczamy jako płynący od plusa do minusa, jest przeciwny do rzeczywistego przepływu elektronów, które płyną od minusa do plusa. To rozróżnienie jest kluczowe dla pełnego zrozumienia działania obwodów elektrycznych i procesów elektrochemicznych.

Klucz do zrozumienia: Dlaczego znak (+/-) katody i anody ciągle się zmienia?

Teraz, gdy mamy już solidne podstawy, możemy przejść do sedna problemu: zmienności biegunowości. Zrozumienie tego aspektu jest absolutnie kluczowe i pozwoli Ci raz na zawsze uporządkować wiedzę na temat anody i katody.

Kontekst nr 1: Ogniwo galwaniczne (bateria) – Gdy urządzenie wytwarza prąd

Ogniwo galwaniczne, takie jak typowa bateria AA czy akumulator podczas rozładowywania, jest źródłem prądu. Oznacza to, że zachodzące w nim reakcje chemiczne generują elektrony, które są wypychane do obwodu zewnętrznego. W tym przypadku:

• Anoda jest biegunem ujemnym (-). To z niej wypływają elektrony do obwodu zewnętrznego. Na anodzie zachodzi utlenianie.
• Katoda jest biegunem dodatnim (+). Do niej wpływają elektrony z obwodu zewnętrznego, gdzie są redukowane.

W ogniwie galwanicznym to właśnie różnica potencjałów między anodą a katodą napędza przepływ prądu przez podłączone urządzenie. Według danych ebmia.pl, to właśnie ten mechanizm pozwala na zasilanie milionów urządzeń codziennego użytku.

Kontekst nr 2: Elektrolizer i dioda – Gdy urządzenie zużywa prąd

Zupełnie inaczej sytuacja wygląda w urządzeniach, które zużywają prąd, czyli są odbiornikami energii. Przykładami są elektrolizery (ogniwa elektrolityczne) czy diody. Tutaj zewnętrzny zasilacz wymusza przepływ prądu w określonym kierunku:

• Anoda jest podłączona do dodatniego (+) bieguna zewnętrznego źródła zasilania. Mimo że jest dodatnia, nadal zachodzi na niej utlenianie (elektrony wypływają z niej do źródła zasilania).
• Katoda jest podłączona do ujemnego (-) bieguna zewnętrznego źródła zasilania. Mimo że jest ujemna, nadal zachodzi na niej redukcja (elektrony wpływają do niej ze źródła zasilania).

W tych przypadkach to zewnętrzne źródło energii "pompuje" elektrony, wymuszając procesy utleniania i redukcji na odpowiednich elektrodach. Dlatego też, w diodzie, aby prąd mógł płynąć, anoda musi być podłączona do wyższego potencjału (plus), a katoda do niższego (minus).

Tabela porównawcza, która rozwieje wszystkie wątpliwości

Aby jeszcze bardziej uporządkować tę wiedzę, przygotowałem tabelę, która zestawia ze sobą kluczowe cechy anody i katody w obu wspomnianych kontekstach.

Sposoby na zapamiętanie, które naprawdę działają

Zrozumienie anody i katody, zwłaszcza ich zmiennej biegunowości, bywa trudne. Na szczęście istnieją proste mnemotechniki, które pomogą Ci utrwalić tę wiedzę i uniknąć pomyłek.

Mnemotechnika chemiczna: Kationy do Katody, Aniony do Anody

To jedna z najpopularniejszych i najbardziej skutecznych mnemotechnik, która odnosi się do migracji jonów w roztworach elektrolitycznych. Zapamiętaj:

• Kationy (jony dodatnie) dążą do Katody.
• Aniony (jony ujemne) dążą do Anody.

To skojarzenie jest bardzo pomocne, ponieważ kationy, będąc dodatnie, są przyciągane do elektrody ujemnej (katody w elektrolizerze), gdzie mogą przyjąć elektrony i ulec redukcji. Aniony, będąc ujemne, są przyciągane do elektrody dodatniej (anody w elektrolizerze), gdzie mogą oddać elektrony i ulec utlenieniu. Ta zasada jest niezmienna i pomaga zrozumieć procesy elektrochemiczne.

Mnemotechnika dla elektroników: Jak skojarzyć "t" w katodzie ze znakiem minus?

Dla osób pracujących z elektroniką, gdzie często spotykamy się z diodami, przydatna może być inna mnemotechnika. Zwróć uwagę na słowo "katoda" – litera "t" w jego środku przypomina nieco znak minus (-). To skojarzenie jest szczególnie użyteczne w kontekście diod i elektrolizy, gdzie katoda jest biegunem ujemnym, a anoda dodatnim. Pamiętaj jednak, że ta mnemotechnika działa najlepiej w kontekście odbiorników energii, a nie ogniw galwanicznych.

Katoda i anoda w Twoim domu: Gdzie je znajdziesz na co dzień?

Pojęcia anody i katody nie są abstrakcyjne – otaczają nas w codziennym życiu. Zrozumienie ich działania pozwala lepiej pojąć funkcjonowanie wielu urządzeń, z których korzystamy każdego dnia.

W pilocie od telewizora i smartfonie: Baterie i akumulatory

Zarówno jednorazowe baterie w pilocie, jak i zaawansowane akumulatory w smartfonach czy laptopach, bazują na zasadzie anody i katody. W bateriach jednorazowych (ogniwach galwanicznych) anoda jest biegunem ujemnym, a katoda dodatnim. Akumulatory są szczególnie interesujące, ponieważ ich rola zmienia się w zależności od trybu pracy:

• Podczas rozładowywania (gdy zasilają urządzenie) działają jak ogniwo galwaniczne – anoda jest ujemna, katoda dodatnia.
• Podczas ładowania (gdy pobierają energię z zasilacza) stają się odbiornikiem energii, a ich biegunowość w kontekście anoda/katoda się odwraca – elektroda ujemna staje się katodą, a dodatnia anodą.

To właśnie ta zdolność do odwracania ról sprawia, że akumulatory są tak wszechstronne i mogą być wielokrotnie ładowane i rozładowywane.

W oświetleniu i zasilaczu: Jak działają diody LED i prostownicze?

Diody, zarówno te świecące (LED) jak i prostownicze, są doskonałym przykładem zastosowania anody i katody jako odbiorników energii.

• W diodach LED anoda musi być podłączona do dodatniego bieguna zasilania, a katoda do ujemnego, aby dioda mogła świecić. W przeciwnym razie prąd nie popłynie, a dioda pozostanie zgaszona.
• Diody prostownicze, używane np. w zasilaczach do zamiany prądu zmiennego na stały, również wykorzystują tę zasadę. Pozwalają na przepływ prądu tylko w jednym kierunku (od anody do katody), blokując go w przeciwnym.

Dzięki temu anoda i katoda w diodach determinują kierunek przepływu prądu, co jest fundamentalne dla ich działania.

W przemyśle: Galwanizacja i ochrona przed korozją

Anoda i katoda odgrywają kluczową rolę również w procesach przemysłowych.

• Galwanizacja to proces pokrywania jednego metalu warstwą innego, np. chromowania czy cynkowania. Obiekt, który ma zostać pokryty, pełni rolę katody, na której osadza się metal z roztworu elektrolitu.
• W ochronie katodowej, stosowanej do zabezpieczania konstrukcji metalowych (np. rurociągów, kadłubów statków) przed korozją, chroniony obiekt staje się katodą. Do niego podłącza się tzw. anodę ofiarną (np. z magnezu lub cynku), która ulega korozji zamiast chronionego metalu, oddając elektrony.

To pokazuje, jak uniwersalne są te pojęcia i jak szeroko wykorzystywane w praktyce.

Jak bezbłędnie rozpoznać katodę i anodę w popularnych elementach?

Wiedza teoretyczna jest ważna, ale równie istotna jest umiejętność praktycznego rozpoznawania anody i katody w komponentach elektronicznych. Oto kilka wskazówek:

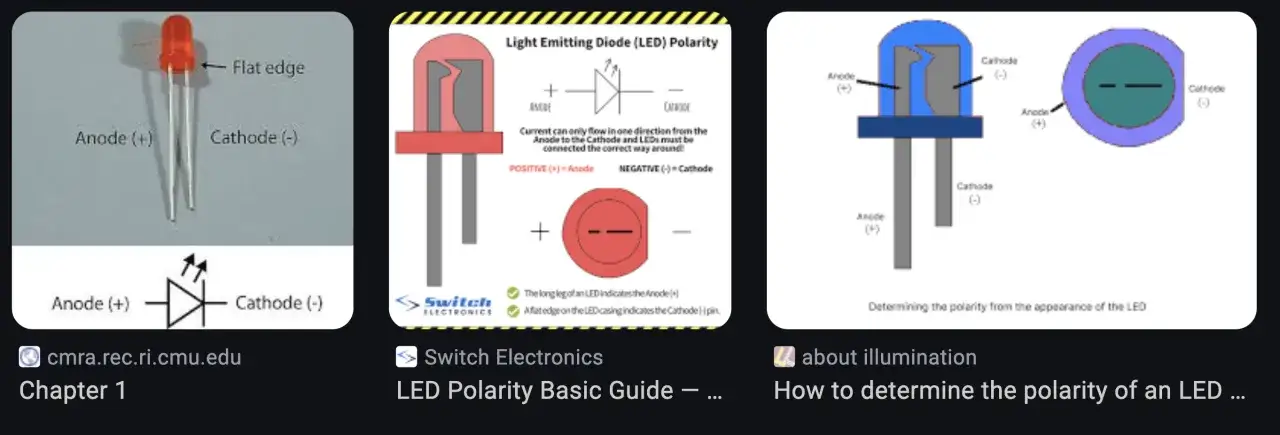

Dioda LED: Spójrz na nóżki i kształt obudowy

Rozpoznanie anody i katody w diodzie LED jest zazwyczaj proste:

• Dłuższa nóżka diody LED to zawsze anoda.
• Krótsza nóżka to zawsze katoda.
• Dodatkowo, na obudowie diody LED często znajduje się spłaszczenie lub ścięcie, które zawsze wskazuje stronę katody.

Te proste wskazówki pozwalają na szybką i bezbłędną identyfikację, co jest kluczowe przy montażu obwodów.

Dioda prostownicza: Gdzie szukać charakterystycznego paska?

W przypadku diod prostowniczych, zwłaszcza tych w obudowach cylindrycznych, identyfikacja jest również intuicyjna:

• Na obudowie diody znajduje się zazwyczaj charakterystyczny pasek (często srebrny lub biały). Ten pasek zawsze oznacza stronę katody.

Zapamiętanie tej zasady ułatwia prawidłowe podłączenie diody w obwodzie, zapewniając przepływ prądu w pożądanym kierunku. Jak podaje ebmia.pl, znajomość tych oznaczeń jest podstawą dla każdego elektronika.

Unikaj tych błędów: Najczęstsze nieporozumienia, które wprowadzają w błąd

Pomimo wszystkich wyjaśnień, pewne błędy i nieporozumienia powracają. Warto je sobie uświadomić, aby raz na zawsze wyeliminować je z myślenia o anodzie i katodzie.

Błąd #1: Zakładanie, że katoda jest zawsze ujemna

To najczęstszy i najbardziej uporczywy błąd. Jak już wielokrotnie podkreślałem, choć w diodach, elektrolizerach czy lampach elektronowych katoda jest biegunem ujemnym, to w ogniwach galwanicznych (bateriach) jest ona biegunem dodatnim. Pamiętaj, że definicja anody i katody opiera się na procesach chemicznych (utlenianie/redukcja) i kierunku przepływu elektronów, a nie na ich biegunowości. Biegunowość jest zmienna i zależy od tego, czy urządzenie jest źródłem, czy odbiornikiem energii.

Przeczytaj również: Jak rozpoznać który kabel to plus a który minus w głośnikach?

Błąd #2: Mylenie umownego kierunku prądu z rzeczywistym przepływem elektronów

Innym częstym źródłem zamieszania jest różnica między umownym kierunkiem prądu a rzeczywistym przepływem elektronów.

• Umowny kierunek prądu to przepływ od plusa do minusa.
• Rzeczywisty przepływ elektronów to przepływ od minusa do plusa.

Elektrony, jako cząstki o ładunku ujemnym, są przyciągane do dodatniego potencjału i odpychane od ujemnego. Zrozumienie tej różnicy jest kluczowe dla pełnego opanowania zasad działania obwodów elektrycznych i procesów elektrochemicznych. To rozróżnienie pozwala na głębsze zrozumienie, dlaczego anoda i katoda zachowują się tak, a nie inaczej, w różnych kontekstach.

Anoda i katoda w pigułce: Najważniejsze zasady, które musisz znać

Podsumowując, kluczem do zrozumienia anody i katody jest pamiętanie o kilku fundamentalnych zasadach. Po pierwsze, anoda to zawsze miejsce utleniania (oddawania elektronów), a katoda to zawsze miejsce redukcji (przyjmowania elektronów). Po drugie, biegunowość (+/-) tych elektrod jest zmienna i zależy od tego, czy mamy do czynienia ze źródłem prądu (ogniwo galwaniczne, gdzie anoda jest ujemna, a katoda dodatnia), czy z odbiornikiem prądu (elektrolizer, dioda, gdzie anoda jest dodatnia, a katoda ujemna). Zapamiętanie tych dwóch zasad, wraz z praktycznymi mnemotechnikami i umiejętnością rozpoznawania elektrod w popularnych komponentach, pozwoli Ci raz na zawsze opanować to, co dla wielu pozostaje zagadką.
