Czy zastanawiałeś się kiedyś, co tak naprawdę napędza urządzenia elektryczne w Twoim domu? Kluczem do zrozumienia tego jest napięcie elektryczne – podstawowa wielkość, bez której prąd nie mógłby płynąć. Ten artykuł wyjaśni Ci, czym jest napięcie, jaka jest jego jednostka i dlaczego jest ono tak fundamentalne dla współczesnego świata.
Wolt (V) to podstawowa jednostka napięcia elektrycznego w układzie SI
- Napięcie elektryczne to różnica potencjałów, która "popycha" prąd w obwodzie.
- Jednostką napięcia jest wolt (V), nazwany na cześć wynalazcy baterii, Alessandra Volty.
- Jeden wolt to różnica potencjałów, przy której przeniesienie ładunku 1 kulomba wymaga pracy 1 dżula.
- Prawo Ohma (U = I × R) opisuje związek napięcia z natężeniem prądu i oporem.
- W życiu codziennym spotykamy napięcia od miliwoltów (mV) w elektronice po kilowolty (kV) w liniach przesyłowych.
- Napięcie może być stałe (DC, np. w bateriach) lub przemienne (AC, np. w gniazdkach domowych).
Czym jest napięcie elektryczne i dlaczego każdy z nas powinien to wiedzieć?
Zrozumienie napięcia elektrycznego jest kluczowe, aby pojąć, jak działa otaczający nas świat technologii. Od smartfona w kieszeni po oświetlenie w domu – wszystko to opiera się na kontrolowanym przepływie energii elektrycznej, a ten przepływ jest możliwy dzięki napięciu.
Napięcie jako "ciśnienie" dla prądu – prosta analogia na start

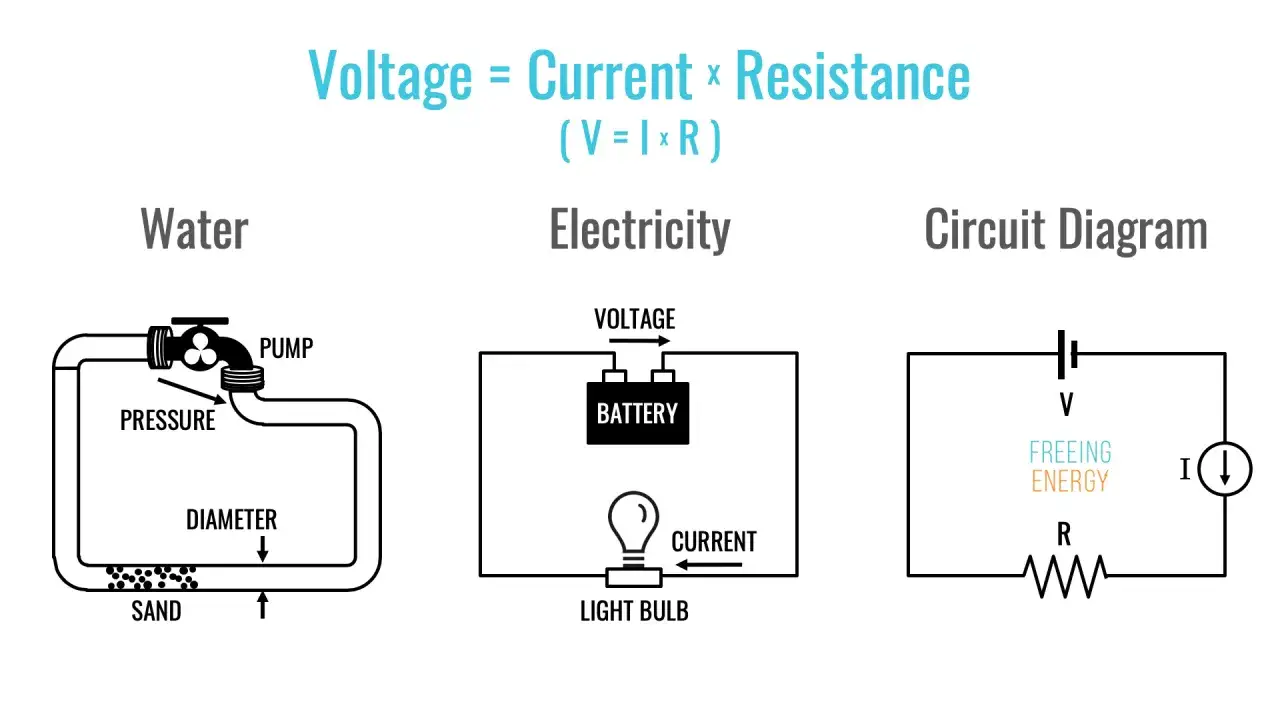

Aby łatwiej zrozumieć, czym jest napięcie, często posługuję się analogią do układu hydraulicznego. Wyobraź sobie rurę wypełnioną wodą. Aby woda zaczęła płynąć, potrzebujesz różnicy ciśnień – na przykład pompy, która "pcha" wodę z jednego końca rury na drugi. W świecie elektryczności napięcie działa podobnie do tego ciśnienia. Jest to siła, która "popycha" elektrony (czyli prąd) przez przewodnik (czyli rurę). Bez tej siły, czyli bez napięcia, elektrony pozostałyby w miejscu, a przepływ prądu byłby niemożliwy. Napięcie jest zatem motorem napędowym prądu elektrycznego.
Różnica potencjałów, czyli naukowe spojrzenie na siłę napędzającą elektrony
Przechodząc do bardziej formalnej definicji, napięcie elektryczne, często oznaczane literą U lub V, to nic innego jak różnica potencjałów elektrycznych między dwoma punktami w obwodzie. Potencjał elektryczny to miara energii potencjalnej, jaką posiada jednostkowy ładunek elektryczny w danym punkcie pola elektrycznego. Kiedy istnieje różnica potencjałów, elektrony (które są ujemnie naładowane) są "przyciągane" z punktu o niższym potencjale do punktu o wyższym potencjale (lub, bardziej precyzyjnie, zgodnie z konwencją, prąd płynie od wyższego do niższego potencjału). Ta różnica potencjałów jest właśnie tą siłą napędową dla elektronów, powodującą ich uporządkowany ruch, czyli przepływ prądu. Mówiąc prościej, napięcie to miara energii potrzebnej do przeniesienia jednostkowego ładunku elektrycznego między dwoma punktami.
Wolt (V) – poznaj oficjalną jednostkę napięcia elektrycznego
Skoro wiemy już, czym jest napięcie, pora na jego jednostkę. W układzie SI (Międzynarodowy Układ Jednostek Miar) jednostką napięcia jest wolt, a jego nazwa nie jest przypadkowa.
Kim był Alessandro Volta i dlaczego jednostkę nazwano na jego cześć?
Za nazwą jednostki stoi wybitny włoski fizyk, Alessandro Volta (1745-1827). To właśnie on w 1800 roku dokonał przełomowego odkrycia, konstruując ogniwo Volty – pierwszą w historii baterię elektryczną. Było to urządzenie zdolne do wytwarzania stałego prądu elektrycznego, co otworzyło zupełnie nowe możliwości w badaniach nad elektrycznością. Przed Volty, jedynymi źródłami elektryczności były generatory elektrostatyczne, które wytwarzały krótkotrwałe wyładowania. Wynalazek Volty umożliwił prowadzenie eksperymentów z ciągłym przepływem prądu, co miało fundamentalne znaczenie dla rozwoju elektrodynamiki. Jego wkład w naukę był tak ogromny, że w 1881 roku, podczas Międzynarodowego Kongresu Elektrycznego w Paryżu, jego nazwisko zostało uwiecznione w nazwie jednostki napięcia – wolta.
Oficjalna definicja wolta w układzie SI – co tak naprawdę oznacza?
Zgodnie z formalną definicją, 1 wolt to różnica potencjałów elektrycznych między dwoma punktami, gdy do przeniesienia między nimi ładunku 1 kulomba (C) wymagana jest praca 1 dżula (J). Mówiąc inaczej, jeśli potrzebujesz 1 dżula energii, aby przesunąć 1 kulomb ładunku z punktu A do punktu B, to różnica potencjałów między tymi punktami wynosi 1 wolt. Według danych Wikipedii, w praktyce często używa się również alternatywnej definicji, która wiąże wolt z mocą: 1 wolt to napięcie, przy którym prąd o natężeniu 1 ampera (A) wydziela moc 1 wata (W).
Przedrostki, które musisz znać: od miliwoltów (mV) po kilowolty (kV)
W zależności od skali zjawiska elektrycznego, z jakim mamy do czynienia, napięcie może przyjmować bardzo różne wartości. Aby ułatwić ich zapis i odczyt, stosujemy standardowe przedrostki układu SI. Pozwalają one na wygodne operowanie zarówno bardzo małymi, jak i bardzo dużymi wartościami napięcia. Poniżej przedstawiam najczęściej spotykane przedrostki w kontekście wolta:
| Przedrostek | Symbol | Wartość (w woltach) |
|---|---|---|
| Miliwolt | mV | 0,001 V |
| Kilowolt | kV | 1000 V |
| Megawolt | MV | 1 000 000 V |
Spotkamy się z nimi w różnych dziedzinach – od czułych układów elektronicznych, gdzie operujemy miliwoltami, po linie przesyłowe wysokiego napięcia, gdzie mówimy o kilowoltach czy nawet megawoltach.
Prawo Ohma w praktyce: Jak napięcie, prąd i opór tworzą zgrany zespół?
Zrozumienie napięcia jest niepełne bez poznania jego relacji z innymi kluczowymi wielkościami elektrycznymi: natężeniem prądu i oporem. Te zależności doskonale opisuje fundamentalne Prawo Ohma.
Wzór U = I × R: klucz do zrozumienia obwodów elektrycznych
Prawo Ohma to jeden z najważniejszych wzorów w elektrotechnice, który opisuje związek między napięciem, prądem i oporem w obwodzie elektrycznym. Wzór ten wygląda następująco: U = I × R. Rozłóżmy go na czynniki pierwsze:
- U to napięcie elektryczne, mierzone w woltach (V).
- I to natężenie prądu elektrycznego, mierzone w amperach (A). Natężenie prądu to ilość ładunku elektrycznego przepływającego przez dany punkt w obwodzie w jednostce czasu.
- R to opór elektryczny, mierzony w omach (Ω). Opór to zdolność materiału do przeciwstawiania się przepływowi prądu.
Ten prosty wzór mówi nam, że napięcie w obwodzie jest wprost proporcjonalne do natężenia prądu i oporu. Zrozumienie tego wzoru to podstawa do analizy i projektowania niemal każdego obwodu elektrycznego.
Związek wolta z amperem i omem – dlaczego te trzy jednostki są nierozłączne?
Z Prawa Ohma jasno wynika, że wolt, amper i om są ze sobą nierozerwalnie związane. Nie można myśleć o napięciu w oderwaniu od prądu i oporu. Jeśli zwiększymy napięcie (U) w obwodzie o stałym oporze (R), natężenie prądu (I) również wzrośnie. Analogicznie, jeśli zwiększymy opór (R) przy stałym napięciu (U), natężenie prądu (I) zmaleje. Ta wzajemna zależność jest fundamentalna. Na przykład, projektując urządzenie, musimy dobrać odpowiednie napięcie i opór, aby uzyskać pożądane natężenie prądu, które jest bezpieczne dla komponentów i zapewnia ich prawidłowe działanie. Każda zmiana jednej z tych wielkości pociąga za sobą konsekwencje dla pozostałych.
Moc ma znaczenie: jak napięcie wpływa na waty?

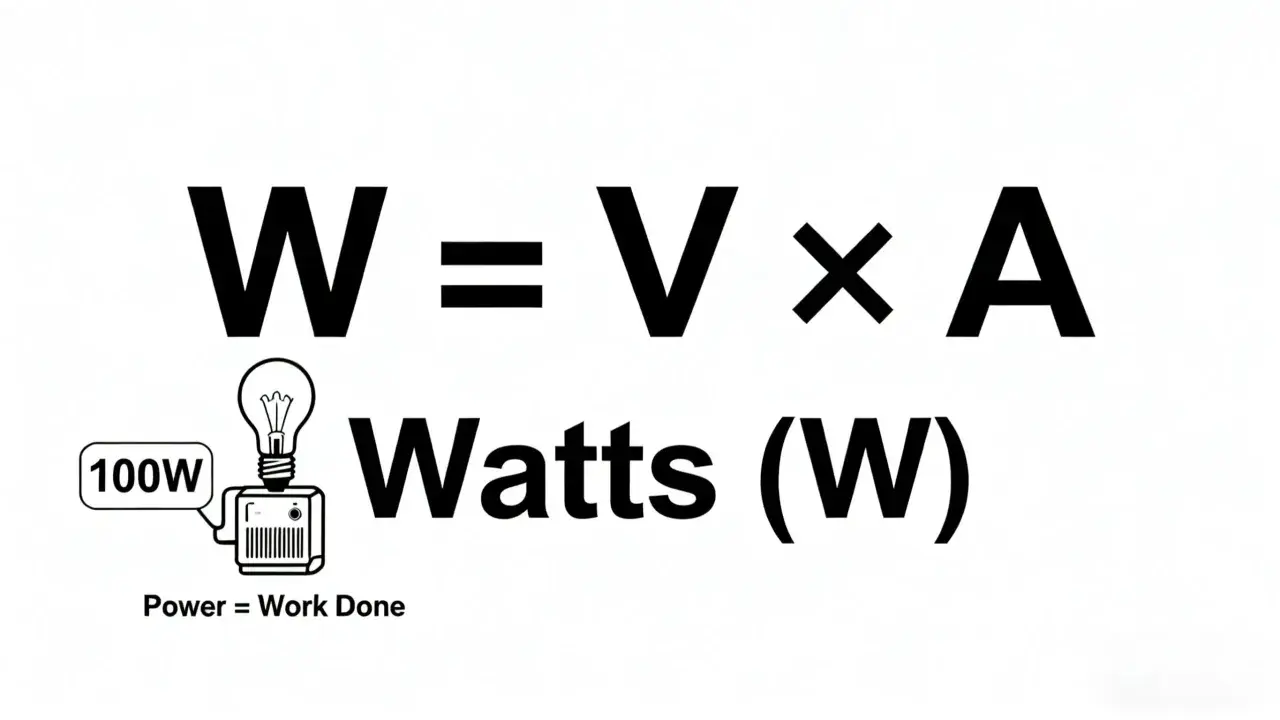

Oprócz Prawa Ohma, niezwykle ważny jest również związek napięcia z mocą elektryczną. Moc elektryczna (P), mierzona w watach (W), określa szybkość, z jaką energia elektryczna jest przekształcana w inną formę energii (np. ciepło, światło, ruch). Wzór na moc to P = U × I. Z tego wzoru wynika, że moc jest iloczynem napięcia (U) i natężenia prądu (I). Oznacza to, że im wyższe napięcie (przy stałym prądzie) lub im większe natężenie prądu (przy stałym napięciu), tym większa moc. Jest to kluczowe w kontekście efektywności energetycznej i projektowania systemów zasilania. Na przykład, aby dostarczyć dużą moc do urządzenia, możemy albo zwiększyć napięcie, albo zwiększyć prąd. Jak zobaczymy później, w przesyłaniu energii na duże odległości preferuje się wysokie napięcie, aby zminimalizować straty.
Napięcie w Twoim otoczeniu – od baterii w pilocie po sieć energetyczną
Napięcie elektryczne to nie tylko abstrakcyjne pojęcie z podręczników fizyki. Jest ono wszechobecne w naszym codziennym życiu, choć często nie zdajemy sobie z tego sprawy. Przyjrzyjmy się kilku przykładom.
1,5 V w baterii AA: mała siła, wielkie możliwości
Jednym z najbardziej powszechnych źródeł napięcia, z jakim mamy do czynienia, są standardowe baterie, takie jak popularne "paluszki" AA lub AAA. Dostarczają one napięcie około 1,5 V. To niewielka wartość, ale wystarczająca do zasilania wielu urządzeń o niskim poborze mocy, takich jak piloty do telewizorów, zegary ścienne, latarki czy zabawki. Ich niska wartość napięcia sprawia, że są bezpieczne w użytkowaniu i idealne do przenośnych zastosowań.
5 V w porcie USB: standard, który zasila Twój świat
Współczesny świat elektroniki byłby niemożliwy bez standardu USB. Porty USB, które znajdziesz w komputerach, ładowarkach czy powerbankach, dostarczają napięcie stałe o wartości 5 V. To właśnie dzięki temu standardowi możemy łatwo ładować nasze smartfony, tablety, słuchawki bezprzewodowe i wiele innych gadżetów. 5 V stało się uniwersalnym napięciem zasilającym dla szerokiej gamy urządzeń elektronicznych, co znacznie uprościło ich użytkowanie i kompatybilność.
230 V w polskim gniazdku: wszystko, co musisz wiedzieć o domowym prądzie
Gdy myślimy o prądzie w domu, najczęściej przychodzi nam na myśl napięcie w gniazdku. W Polsce, podobnie jak w większości krajów europejskich, standardowe napięcie skuteczne w gniazdku wynosi 230 V. Jest to prąd przemienny (AC) o częstotliwości 50 Hz. Warto wiedzieć, że napięcie to nie jest idealnie stałe – dopuszczalne są odchylenia ±10%, co oznacza, że faktyczne napięcie może wahać się od 207 V do 253 V. Informacje te, według danych Wikipedii, są kluczowe dla prawidłowego działania i bezpieczeństwa domowych urządzeń. Napięcie 230 V jest wystarczająco wysokie, aby być niebezpieczne dla człowieka, dlatego zawsze należy zachować szczególną ostrożność przy kontakcie z instalacją elektryczną.
Tysiące woltów nad naszymi głowami: rola wysokiego napięcia w przesyłaniu energii
Patrząc na słupy wysokiego napięcia, często zastanawiamy się, dlaczego prąd przesyłany jest przy tak ogromnych wartościach napięcia, rzędu 110 kV, 220 kV, a nawet 400 kV. Odpowiedź jest prosta i wynika ze wzoru na moc (P = U × I). Aby przesłać dużą moc na duże odległości z minimalnymi stratami, można albo zwiększyć prąd, albo zwiększyć napięcie. Zwiększenie prądu wiązałoby się z koniecznością użycia bardzo grubych przewodów (aby zmniejszyć ich opór i nagrzewanie się) oraz generowałoby ogromne straty energii w postaci ciepła (zgodnie ze wzorem P_straty = I² × R). Dlatego o wiele bardziej efektywne jest przesyłanie energii przy bardzo wysokim napięciu i stosunkowo niskim prądzie. Dzięki temu straty są minimalizowane, a energia może być transportowana na setki kilometrów, zanim zostanie obniżona do bezpiecznych wartości w stacjach transformatorowych i dostarczona do naszych domów.
Napięcie stałe (DC) vs. przemienne (AC) – jaka jest kluczowa różnica?
Na koniec warto rozróżnić dwa podstawowe typy napięcia, z którymi spotykamy się w elektrotechnice: stałe i przemienne.
Prąd stały (DC): energia z baterii i w Twoim laptopie
Prąd stały (DC – Direct Current) to rodzaj prądu elektrycznego, w którym elektrony płyną zawsze w jednym kierunku, a wartość napięcia jest stała w czasie (lub zmienia się bardzo powoli). Typowym przykładem źródeł prądu stałego są baterie i akumulatory, a także zasilacze, które przekształcają prąd przemienny z gniazdka na prąd stały. Prąd stały jest powszechnie wykorzystywany w elektronice – zasila nasze laptopy, smartfony, tablety i wszystkie układy scalone. Jest idealny do zasilania urządzeń przenośnych i tam, gdzie wymagana jest stabilna i jednokierunkowa energia.
Przeczytaj również: Jak podłączyć czujnik temperatury zewnętrznej Junkers - uniknij błędów w instalacji
Prąd przemienny (AC): dlaczego płynie w domowych gniazdkach?
Prąd przemienny (AC – Alternating Current) charakteryzuje się tym, że kierunek przepływu elektronów oraz wartość napięcia zmieniają się okresowo. W Polsce i Europie odbywa się to 50 razy na sekundę (50 Hz). To właśnie prąd przemienny płynie w naszych domowych gniazdkach. Główną zaletą prądu przemiennego jest jego łatwość transformacji – za pomocą transformatorów można go łatwo podnosić do bardzo wysokich napięć (dla efektywnego przesyłu) i obniżać do bezpiecznych wartości (dla użytku domowego i przemysłowego). Dzięki temu jest on znacznie bardziej efektywny w przesyłaniu energii na duże odległości niż prąd stały, co czyni go idealnym do zasilania miast i przemysłu.
