Wzór na rezystancję - Prawo Ohma - Obliczaj bez błędów!

Rezystancja, znana również jako opór elektryczny, to jedna z najbardziej fundamentalnych wielkości w świecie elektroniki i fizyki. Bez jej dogłębnego zrozumienia, niemożliwe byłoby projektowanie, analiza czy nawet podstawowa naprawa jakiegokolwiek obwodu elektrycznego. Właśnie dlatego przygotowałem ten kompleksowy przewodnik, który pomoże Ci opanować kluczowe wzory i pojęcia związane z rezystancją, a także zrozumieć jej praktyczne zastosowania i pułapki, których należy unikać.

Dlaczego zrozumienie rezystancji jest kluczowe w elektronice?

Zrozumienie rezystancji jest absolutnie kluczowe w elektronice, ponieważ to właśnie ona decyduje o tym, jak prąd elektryczny będzie zachowywał się w obwodzie. Rezystancja to nie tylko sucha liczba; to wielkość, która pozwala nam kontrolować przepływ prądu, kształtować napięcia w poszczególnych punktach obwodu oraz zarządzać mocą wydzielaną na elementach. Bez jej znajomości nie bylibyśmy w stanie zaprojektować bezpiecznych i efektywnych urządzeń, od prostych latarek po zaawansowane układy scalone. To fundament, na którym opiera się cała inżynieria elektryczna i elektroniczna.

Rezystancja a opór – czy to to samo? Wyjaśniamy podstawowe pojęcia

Często spotykam się z pytaniem, czy "rezystancja" i "opór elektryczny" to to samo. Odpowiedź jest prosta: tak, to są synonimy. Oba terminy odnoszą się do tej samej fizycznej wielkości. Rezystancja jest miarą tego, jak bardzo dany materiał lub element elektroniczny przeciwstawia się przepływowi prądu elektrycznego. Im większa rezystancja, tym trudniej prądowi przepływać przez dany element, co skutkuje większym spadkiem napięcia na nim lub mniejszym natężeniem prądu przy danym napięciu. Jak to pięknie ujęto:

Rezystancja, inaczej opór elektryczny, to fundamentalna wielkość w fizyce i elektronice, która określa stosunek napięcia do natężenia prądu w obwodach prądu stałego.

To właśnie ta definicja stanowi punkt wyjścia do dalszych rozważań i obliczeń.

Om, Wolt, Amper – poznaj jednostki, bez których nie ruszysz dalej

Aby swobodnie poruszać się po świecie rezystancji i obwodów elektrycznych, musimy znać podstawowe jednostki, które opisują kluczowe wielkości. To one tworzą język, którym posługujemy się w elektronice. Mamy tu do czynienia z trzema głównymi bohaterami:

• Om (Ω): To jednostka rezystancji. Nazwana na cześć Georga Ohma, określa, jak duży opór stawia dany element przepływowi prądu.
• Wolt (V): Jednostka napięcia elektrycznego. Napięcie to różnica potencjałów elektrycznych między dwoma punktami, która "popycha" elektrony do ruchu, tworząc prąd.
• Amper (A): Jednostka natężenia prądu elektrycznego. Natężenie prądu to ilość ładunku elektrycznego przepływającego przez dany punkt w obwodzie w jednostce czasu.

Te trzy jednostki są ze sobą nierozerwalnie związane Prawem Ohma, które omówimy za chwilę. Bez ich zrozumienia, wszelkie obliczenia i analizy byłyby niemożliwe.

Główny wzór na rezystancję – jak właściwości fizyczne wpływają na opór?

Poza Prawem Ohma, istnieje inny fundamentalny wzór, który pozwala nam zrozumieć, skąd bierze się rezystancja w materiale. Mówię tu o wzorze, który uwzględnia właściwości fizyczne i geometryczne przewodnika. Jest to niezwykle ważne przy projektowaniu elementów, wyborze odpowiednich materiałów czy analizie, dlaczego dany przewód ma taki, a nie inny opór. Ten wzór to: R = ρ * (l / S). Pozwala on obliczyć opór na podstawie cech materiału i jego kształtu, co jest nieocenione w praktyce inżynierskiej.

Wzór R = ρ * (l / S) – dekodujemy każdą literę

Aby w pełni wykorzystać wzór R = ρ * (l / S), musimy dokładnie zrozumieć, co oznacza każdy z jego symboli. Każda litera reprezentuje konkretną wielkość fizyczną, która ma bezpośredni wpływ na ostateczną wartość rezystancji:

• R: To oczywiście rezystancja (opór elektryczny), którą chcemy obliczyć. Jej jednostką jest om (Ω).
• ρ (rho): Ten symbol oznacza rezystywność (opór właściwy) materiału. Jest to wewnętrzna właściwość materiału, która mówi nam, jak dobrze dany materiał przewodzi prąd. Jednostką rezystywności jest omometr (Ω·m).
• l: Reprezentuje długość przewodnika. Im dłuższy przewodnik, tym większy opór. Jednostką długości jest metr (m).
• S: Oznacza pole przekroju poprzecznego przewodnika. Im większy przekrój, tym mniejszy opór. Jednostką pola przekroju jest metr kwadratowy (m²).

Zrozumienie tych zależności pozwala mi przewidywać i projektować elementy o pożądanych właściwościach oporowych.

Czym jest rezystywność (ρ) i dlaczego miedź przewodzi prąd lepiej niż stal?

Rezystywność (ρ) to serce wzoru R = ρ * (l / S). Jest to fundamentalna właściwość materiału, która określa jego zdolność do przewodzenia prądu elektrycznego, niezależnie od jego kształtu czy rozmiaru. Każdy materiał ma swoją unikalną rezystywność. To właśnie na jej podstawie klasyfikujemy materiały na:

• Przewodniki: Materiały o bardzo niskiej rezystywności, takie jak miedź, srebro czy złoto, które doskonale przewodzą prąd.
• Półprzewodniki: Materiały o rezystywności pośredniej, takie jak krzem czy german, których zdolność do przewodzenia prądu można kontrolować.
• Izolatory: Materiały o bardzo wysokiej rezystywności, takie jak szkło, guma czy plastik, które praktycznie nie przewodzą prądu.

Dlatego właśnie miedź jest powszechnie stosowana w instalacjach elektrycznych, a stal znacznie rzadziej – miedź ma znacznie niższą rezystywność niż stal, co oznacza, że przy tej samej długości i przekroju, przewód miedziany będzie miał znacznie mniejszy opór. Jak podkreśla EBMiA, rezystywność jest kluczowym parametrem charakteryzującym dany materiał – im jest wyższa, tym gorzej materiał przewodzi prąd. To właśnie dlatego materiały o niskiej rezystywności są preferowane w każdej aplikacji, gdzie zależy nam na minimalnych stratach energii i efektywnym przesyłaniu prądu.

Jak długość (l) i przekrój (S) przewodu zmieniają jego opór? Praktyczne przykłady

Wzór R = ρ * (l / S) jasno pokazuje, jak długość (l) i pole przekroju poprzecznego (S) przewodnika wpływają na jego rezystancję. Zasady są dość intuicyjne, jeśli pomyślimy o przepływie wody przez rurę:

• Długość (l): Im dłuższy przewodnik, tym większa rezystancja. Wyobraź sobie długą, wąską rurę – woda napotyka w niej więcej oporu na swojej drodze. Podobnie elektrony muszą pokonać dłuższą drogę, napotykając więcej atomów i zderzeń, co zwiększa opór.
• Pole przekroju poprzecznego (S): Im większe pole przekroju, tym mniejsza rezystancja. Wracając do analogii z rurą: szeroka rura pozwala wodzie swobodniej przepływać, stawiając mniejszy opór. W przypadku przewodnika, większy przekrój oznacza więcej "ścieżek" dla elektronów, co ułatwia przepływ prądu i zmniejsza opór.

W praktyce oznacza to, że do przesyłania dużych prądów na znaczne odległości używamy grubych przewodów (duże S) wykonanych z materiałów o niskiej rezystywności (niskie ρ), aby minimalizować straty energii i spadki napięcia. Z kolei do budowy elementów grzejnych wykorzystujemy cienkie i długie druty (duże l, małe S) o odpowiednio dobranej rezystywności, aby uzyskać pożądany opór i wydzielanie ciepła.

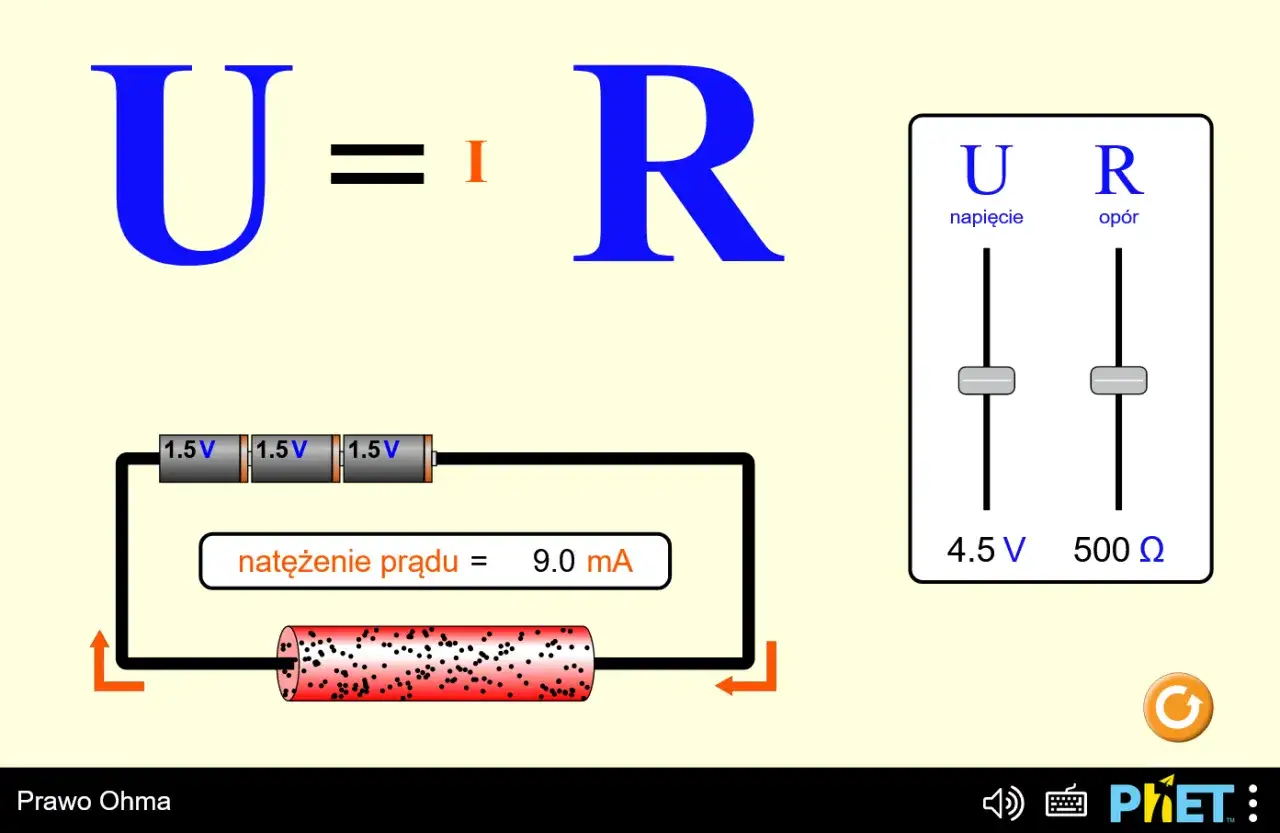

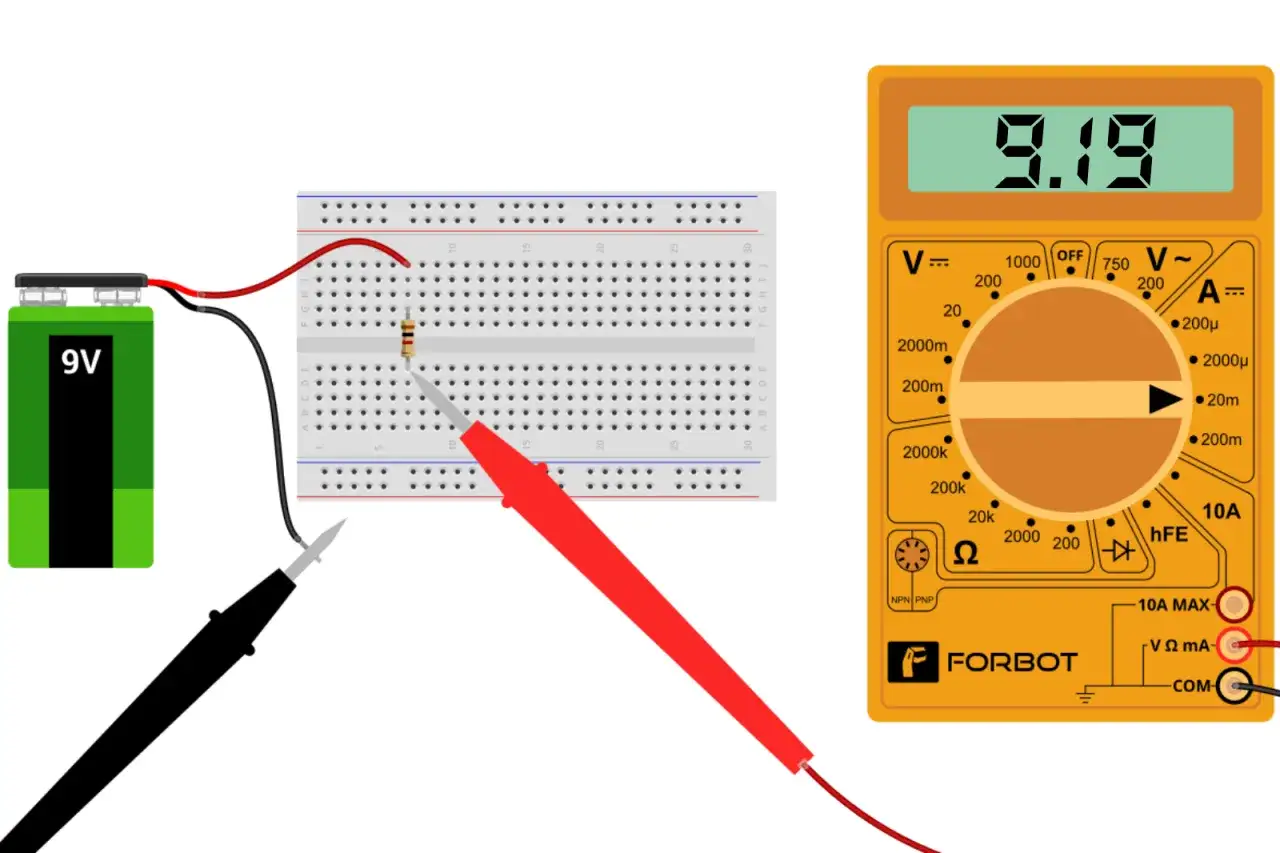

Prawo Ohma w praktyce – drugi fundamentalny wzór na rezystancję

Obok wzoru uwzględniającego właściwości fizyczne materiału, Prawo Ohma jest drugim, absolutnie fundamentalnym narzędziem do analizy obwodów elektrycznych. Jest to zależność, która opisuje, jak napięcie, prąd i rezystancja są ze sobą powiązane w prostym obwodzie. Dla mnie to swego rodzaju "święta trójca" elektroniki. Prawo Ohma, sformułowane przez Georga Ohma, jest niezwykle uniwersalne i pozwala na szybkie obliczenia oraz zrozumienie dynamiki przepływu prądu w niemal każdym obwodzie prądu stałego. To właśnie dzięki niemu możemy przewidzieć, co stanie się, gdy zmienimy napięcie lub dodamy opornik.

Wzór R = U / I – jak napięcie i natężenie prądu definiują opór?

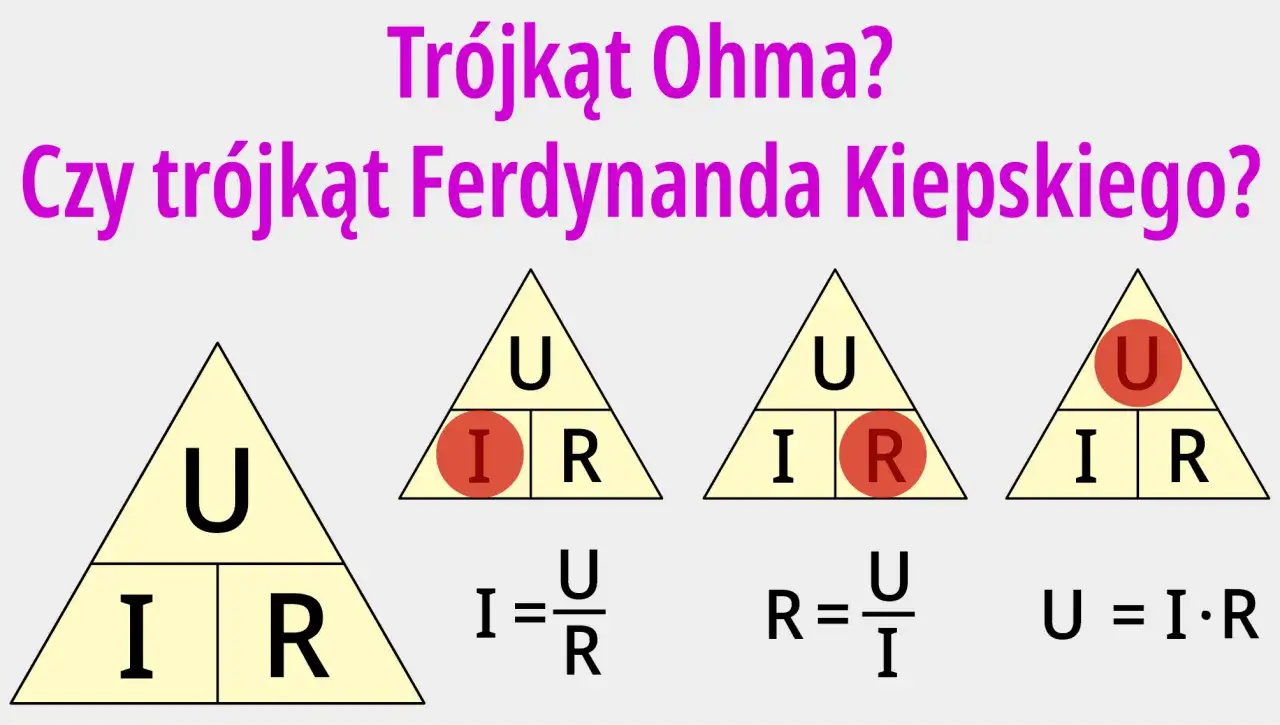

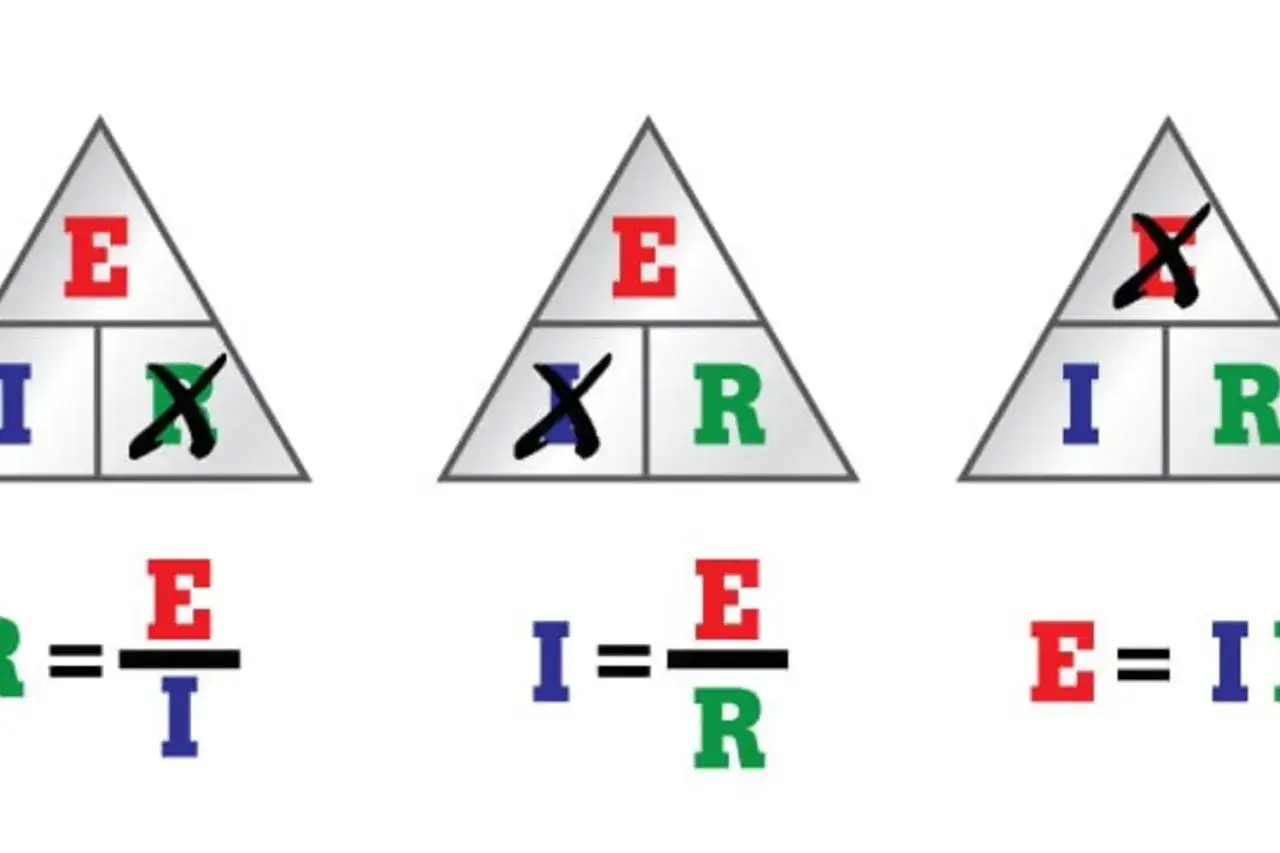

Wzór Prawa Ohma w postaci, która pozwala obliczyć rezystancję, to R = U / I. Jest to niezwykle prosta, a zarazem potężna relacja. Rozłóżmy ją na czynniki pierwsze:

• R: To oczywiście rezystancja, wyrażana w omach (Ω). Jest to wielkość, którą chcemy obliczyć lub którą znamy.
• U: Oznacza napięcie elektryczne, mierzone w woltach (V). Napięcie jest "siłą" napędzającą elektrony.
• I: Reprezentuje natężenie prądu elektrycznego, mierzone w amperach (A). Natężenie to miara przepływu elektronów.

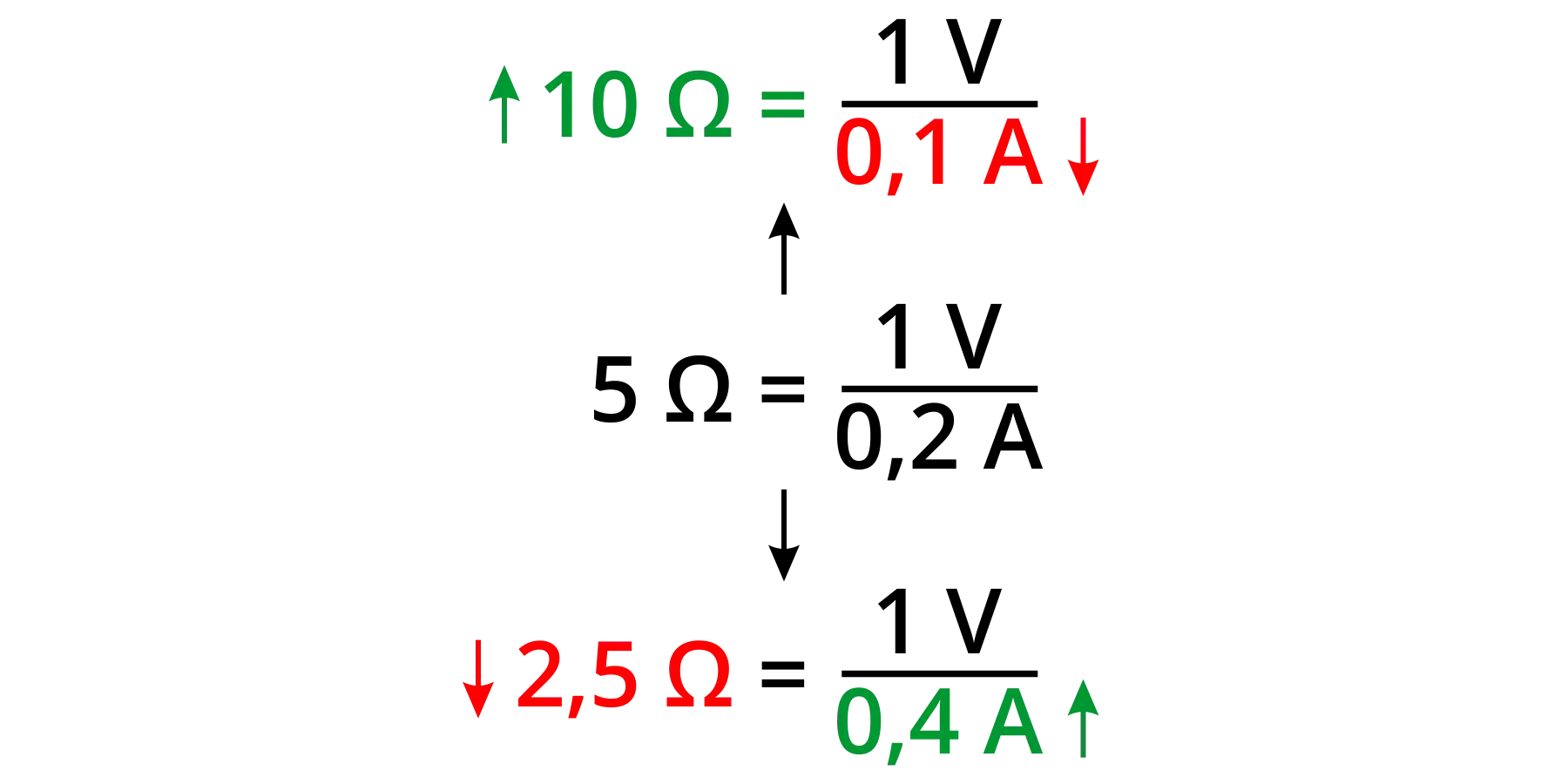

Ten wzór pokazuje, że rezystancja jest niczym innym, jak stosunkiem napięcia do natężenia prądu. Oznacza to, że przy danym napięciu, im większa rezystancja, tym mniejsze natężenie prądu. Z kolei przy stałym prądzie, im większa rezystancja, tym większy spadek napięcia na danym elemencie. Prawo Ohma jest podstawą do analizy zachowania prądu i napięcia w rezystorach, a także do obliczania mocy wydzielanej w obwodach.

Kiedy stosować wzór z Prawa Ohma, a kiedy ten z rezystywnością?

To bardzo ważne pytanie, które często pojawia się w praktyce. Oba wzory są poprawne i opisują rezystancję, ale mają różne zastosowania:

• Wzór z Prawa Ohma (R = U / I): Stosuję go, gdy analizuję istniejące obwody elektryczne. Jeśli znam napięcie na elemencie i prąd przez niego płynący, mogę łatwo obliczyć jego rezystancję. Jest to wzór do "diagnozowania" i "analizowania" obwodu w działaniu. Często używam go również do obliczania jednej z trzech wielkości, gdy pozostałe dwie są znane (np. U = I * R lub I = U / R).
• Wzór z rezystywnością (R = ρ * (l / S)): Ten wzór wykorzystuję głównie na etapie projektowania lub wyboru materiałów. Pozwala mi przewidzieć rezystancję, zanim element zostanie fizycznie wykonany. Jest to narzędzie do "tworzenia" i "kształtowania" rezystancji na podstawie właściwości materiału i jego geometrii. Jeśli muszę zaprojektować grzałkę o określonym oporze, to właśnie ten wzór jest moim punktem wyjścia.

W skrócie: Prawo Ohma to narzędzie do analizy "co się dzieje", a wzór z rezystywnością do "co mogę zrobić, żeby się działo".

Obliczamy opór żarówki – praktyczny przykład zastosowania Prawa Ohma

Przejdźmy do konkretnego przykładu, aby zobaczyć Prawo Ohma w akcji. Załóżmy, że mamy żarówkę i chcemy obliczyć jej rezystancję podczas pracy.
Przykład: Jeśli żarówka o mocy 60 W jest podłączona do sieci 230 V i pobiera prąd o natężeniu około 0.26 A, oblicz jej rezystancję.

1. Zidentyfikujmy dane:
   • Napięcie (U) = 230 V
   • Natężenie prądu (I) = 0.26 A
2. Zastosujmy wzór Prawa Ohma:
   • R = U / I
3. Podstawmy wartości i obliczmy:
   • R = 230 V / 0.26 A
   • R ≈ 884.615 Ω
4. Wynik:
   • Rezystancja żarówki wynosi około 885 Ω.

Ten prosty przykład pokazuje, jak łatwo możemy zastosować Prawo Ohma do obliczenia nieznanej rezystancji w praktycznych sytuacjach, mając dane dotyczące napięcia i prądu.

Jak obliczyć całkowitą rezystancję w złożonych obwodach?

W rzeczywistych układach elektronicznych rzadko spotykamy tylko jeden rezystor. Zazwyczaj mamy do czynienia z wieloma elementami połączonymi w różne konfiguracje. W takich przypadkach kluczowe staje się pojęcie rezystancji zastępczej (całkowitej). Rezystancja zastępcza to nic innego jak sumaryczny opór, jaki cały układ stawia przepływowi prądu, tak jakby był on jednym, pojedynczym rezystorem. Obliczanie rezystancji zastępczej jest niezbędne do upraszczania złożonych obwodów, co z kolei umożliwia ich efektywną analizę przy użyciu Prawa Ohma i innych podstawowych praw obwodów.

Połączenie szeregowe rezystorów – wzór i zasada działania

Kiedy rezystory są połączone szeregowo, oznacza to, że są one ułożone jeden za drugim, tworząc jedną ścieżkę dla prądu. Prąd, który przepływa przez pierwszy rezystor, musi przepłynąć również przez drugi, trzeci i tak dalej. W takim połączeniu prąd jest taki sam przez wszystkie rezystory, natomiast napięcie rozkłada się na poszczególne elementy. Całkowity opór takiego układu jest po prostu sumą oporów wszystkich rezystorów.

Wzór na rezystancję zastępczą (Rz) dla połączenia szeregowego jest bardzo prosty:

Rz = R1 + R2 + ... + Rn

Gdzie R1, R2, ..., Rn to wartości poszczególnych rezystorów.

Przykład: Jeśli mamy trzy rezystory o wartościach R1 = 10 Ω, R2 = 20 Ω i R3 = 30 Ω połączone szeregowo, rezystancja zastępcza wyniesie: Rz = 10 Ω + 20 Ω + 30 Ω = 60 Ω.

Połączenie równoległe rezystorów – dlaczego tutaj wzór jest bardziej złożony?

W przypadku połączenia równoległego, rezystory są połączone między tymi samymi dwoma punktami, tworząc wiele alternatywnych ścieżek dla prądu. W przeciwieństwie do połączenia szeregowego, tutaj napięcie jest takie samo na wszystkich rezystorach, natomiast prąd rozdziela się na poszczególne gałęzie. Sumaryczny prąd wpływający do węzła rozdziela się na prądy płynące przez poszczególne rezystory, a następnie ponownie łączy się w drugim węźle.

Wzór na rezystancję zastępczą dla połączenia równoległego jest nieco bardziej złożony, ponieważ sumujemy odwrotności rezystancji:

1/Rz = 1/R1 + 1/R2 + ... + 1/Rn

Ten wzór jest bardziej złożony, ponieważ dodawanie kolejnych równoległych ścieżek zawsze zmniejsza całkowity opór obwodu. Wyobraź sobie, że masz kilka dróg prowadzących do tego samego celu – im więcej dróg, tym łatwiej jest się tam dostać, czyli opór jest mniejszy. Dlatego sumujemy odwrotności, a następnie odwracamy wynik, aby uzyskać finalną rezystancję zastępczą.

Przykład: Jeśli mamy dwa rezystory o wartościach R1 = 10 Ω i R2 = 15 Ω połączone równolegle:

1/Rz = 1/10 Ω + 1/15 Ω = 0.1 + 0.0666... = 0.1666...

Rz = 1 / 0.1666... ≈ 6 Ω

Jak widać, rezystancja zastępcza (6 Ω) jest mniejsza niż każdy z pojedynczych rezystorów (10 Ω i 15 Ω), co jest charakterystyczną cechą połączeń równoległych.

Obwody mieszane – jak krok po kroku upraszczać układ i obliczyć opór zastępczy?

Obwody mieszane to takie, które zawierają zarówno połączenia szeregowe, jak i równoległe. Obliczanie ich rezystancji zastępczej wymaga metodycznego podejścia. Oto instrukcja krok po kroku, którą zawsze stosuję:

1. Zidentyfikuj najprostsze podgrupy: Zacznij od znalezienia najmniejszych, wyraźnie szeregowych lub równoległych grup rezystorów w obwodzie. Często są to grupy "wewnętrzne" lub "najbardziej oddalone" od źródła zasilania.
2. Oblicz rezystancję zastępczą dla tych podgrup: Zastosuj odpowiednie wzory dla połączeń szeregowych lub równoległych, aby obliczyć rezystancję zastępczą dla każdej zidentyfikowanej podgrupy.
3. Uprość obwód: Po obliczeniu rezystancji zastępczej dla podgrupy, zastąp ją jednym, równoważnym rezystorem o obliczonej wartości. Narysuj nowy, uproszczony schemat obwodu.
4. Powtarzaj proces: Kontynuuj identyfikowanie nowych podgrup szeregowych lub równoległych w uproszczonym obwodzie, obliczaj ich rezystancje zastępcze i upraszczaj schemat.
5. Dąż do pojedynczego rezystora: Powtarzaj kroki 1-4, aż cały obwód zostanie zredukowany do jednego, pojedynczego rezystora. Jego wartość będzie całkowitą rezystancją zastępczą całego, złożonego obwodu.

Kluczem do sukcesu jest cierpliwość i systematyczne upraszczanie obwodu, krok po kroku, aż do uzyskania ostatecznego wyniku. To jak rozwiązywanie łamigłówki – zaczynasz od małych kawałków, a kończysz na pełnym obrazie.

Co jeszcze wpływa na rezystancję, o czym wzory nie mówią wprost?

Podstawowe wzory na rezystancję, choć niezwykle użyteczne, nie zawsze oddają pełny obraz. Istnieją czynniki, które mają znaczący wpływ na wartość rezystancji, a które nie są bezpośrednio uwzględnione w prostych równaniach. Zrozumienie tych dodatkowych zależności jest kluczowe dla precyzyjnego projektowania i analizy obwodów, zwłaszcza w warunkach ekstremalnych lub w przypadku specjalistycznych komponentów.

Wpływ temperatury na opór metali i półprzewodników

Temperatura jest jednym z najważniejszych czynników wpływających na rezystancję materiałów. Jej wpływ różni się jednak w zależności od rodzaju materiału:

• Metale (przewodniki): Dla większości metali, takich jak miedź czy aluminium, rezystancja rośnie wraz ze wzrostem temperatury. Dzieje się tak, ponieważ wyższa temperatura oznacza większą energię kinetyczną atomów w sieci krystalicznej, co prowadzi do częstszych zderzeń swobodnych elektronów z atomami i tym samym większego oporu dla ich ruchu. Jest to zjawisko, które muszę uwzględniać w projektach, gdzie elementy mogą się nagrzewać.
• Półprzewodniki: W przypadku półprzewodników, takich jak krzem czy german, zjawisko jest odwrotne – rezystancja maleje wraz ze wzrostem temperatury. Wyższa temperatura dostarcza elektronom wystarczającej energii, aby opuściły swoje wiązania i stały się nośnikami prądu, zwiększając przewodnictwo materiału.

Ta zależność jest wykorzystywana w elementach takich jak termistory, które służą do pomiaru temperatury.

Rezystory nieliniowe – kiedy opór nie jest wartością stałą?

Większość obliczeń opiera się na założeniu, że rezystancja jest wartością stałą, niezależną od przyłożonego napięcia czy płynącego prądu. Takie elementy nazywamy rezystorami liniowymi. Jednak w elektronice istnieją również rezystory nieliniowe, których rezystancja zmienia się w zależności od warunków pracy. W ich przypadku Prawo Ohma w swojej prostej formie (R = U/I, gdzie R jest stałe) nie jest w pełni stosowalne, a ich charakterystyka prądowo-napięciowa nie jest linią prostą.

Przykłady rezystorów nieliniowych to:

• Termistory: Ich rezystancja zależy od temperatury.
• Warystory (VDR): Ich rezystancja zmienia się w zależności od przyłożonego napięcia, chroniąc obwody przed przepięciami.
• Fotorezystory (LDR): Ich rezystancja zależy od natężenia światła.

Projektując układy z takimi elementami, muszę brać pod uwagę ich dynamiczne właściwości, co wymaga bardziej zaawansowanej analizy niż proste zastosowanie Prawa Ohma.

Najczęstsze błędy przy obliczaniu rezystancji i jak ich unikać

Nawet doświadczeni inżynierowie mogą popełnić błędy, zwłaszcza gdy pracują pod presją czasu lub z dużą ilością danych. W dziedzinie rezystancji, pewne pomyłki powtarzają się częściej niż inne. Moim celem jest wskazanie tych pułapek i podpowiedzenie, jak ich skutecznie unikać, aby Twoje obliczenia były zawsze precyzyjne i wiarygodne.

Mylenie rezystancji z rezystywnością – kluczowa różnica

Jednym z najczęstszych błędów, który widzę, jest mylenie pojęć rezystancji (R) i rezystywności (ρ). Choć są ze sobą ściśle powiązane, to nie są tożsame i używanie ich zamiennie prowadzi do fundamentalnych nieporozumień i błędnych obliczeń. Pozwól, że jeszcze raz to podkreślę:

• Rezystancja (R): Jest to cecha konkretnego elementu (np. kawałka drutu, rezystora), która zależy od jego materiału, długości i pola przekroju. Jest to opór, jaki stawia cały obiekt.
• Rezystywność (ρ): Jest to cecha samego materiału, niezależna od jego kształtu czy rozmiaru. Określa ona, jak dobrze dany materiał przewodzi prąd.

Mówiąc prościej, rezystywność to "genetyka" materiału, a rezystancja to "cechy fizyczne" konkretnego osobnika wykonanego z tego materiału. Jak podkreśla EBMiA, kluczowe jest rozróżnienie tych dwóch pojęć, aby uniknąć błędów w analizie obwodów. Zawsze upewnij się, czy mówisz o właściwości materiału, czy o oporze konkretnego elementu.

Błędne jednostki – jak nie pomylić omów, miliomów i megaomów?

Kolejnym źródłem błędów są jednostki. W elektronice często operujemy na bardzo małych lub bardzo dużych wartościach rezystancji, co wymaga użycia prefiksów układu SI. Niestety, łatwo jest pomylić miliomy (mΩ), omy (Ω), kiloomy (kΩ) czy megaomy (MΩ).

• 1 kΩ (kiloom) = 1 000 Ω
• 1 MΩ (megaom) = 1 000 000 Ω
• 1 mΩ (miliom) = 0.001 Ω

Zawsze, ale to zawsze, konwertuj wszystkie wartości do podstawowych jednostek SI (czyli do omów, woltów, amperów) przed rozpoczęciem obliczeń. To najprostszy sposób, aby uniknąć pomyłek. Jeśli wynik końcowy jest w omach, a chcesz go wyrazić w kiloomach, dopiero wtedy dokonaj konwersji. Konsekwentne stosowanie systemu SI to podstawa precyzyjnych obliczeń.

Przeczytaj również: Jak bezpiecznie podłączyć kabel 3 żyłowy - uniknij błędów i zagrożeń

Pomyłki w obliczeniach dla połączeń równoległych – na co zwrócić szczególną uwagę?

Obliczenia dla połączeń równoległych rezystorów są szczególnie zdradliwe i stanowią częste źródło błędów. Wzór 1/Rz = 1/R1 + 1/R2 + ... + 1/Rn jest prosty, ale najczęstsza pułapka polega na zapominaniu o ostatnim kroku – odwróceniu wyniku. Wielu ludzi sumuje odwrotności i traktuje tę sumę jako końcową rezystancję zastępczą, podczas gdy jest to jedynie odwrotność rezystancji zastępczej (1/Rz).

Zawsze pamiętaj, że po zsumowaniu wszystkich odwrotności, musisz jeszcze raz odwrócić wynik, aby otrzymać faktyczną wartość rezystancji zastępczej (Rz = 1 / (suma odwrotności)). To mały, ale krytyczny krok, który często jest pomijany, prowadząc do całkowicie błędnych wyników. Zawsze sprawdzaj, czy wynik dla połączenia równoległego jest mniejszy niż wartość najmniejszego rezystora w połączeniu – to dobra zasada kciuka, która pomoże Ci wyłapać błąd.
