Podwójny włącznik światła - 3 przewody? Podłącz bezpiecznie sam!

Podłączenie podwójnego włącznika światła, dysponując trzema przewodami w puszce instalacyjnej, to częste wyzwanie, z którym mierzą się osoby podczas remontu czy naprawy. Ten praktyczny przewodnik DIY został stworzony, aby krok po kroku pokazać, jak bezpiecznie i poprawnie wykonać to zadanie, rozwiewając wszelkie wątpliwości. Jak podaje Elektryk dla Każdego, kluczem jest zrozumienie funkcji każdego przewodu i precyzyjne działanie.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z instalacją elektryczną to nie przelewki. Zawsze podkreślam, że bezpieczeństwo jest najważniejsze. Zignorowanie podstawowych zasad może prowadzić do tragicznych konsekwencji – od porażenia prądem, przez pożar, aż po trwałe uszkodzenie instalacji. Moim celem w tym artykule jest nie tylko pokazanie, jak podłączyć włącznik, ale przede wszystkim jak zrobić to bezpiecznie. Pamiętaj, że prąd jest niewidzialny, ale jego skutki mogą być bardzo realne.

Krok #1: Całkowite odcięcie zasilania – jak zrobić to prawidłowo?

Pierwsza i najważniejsza zasada: zawsze odłącz zasilanie. Nie wystarczy wyłączyć światło w pomieszczeniu. Musisz zlokalizować odpowiedni bezpiecznik w skrzynce rozdzielczej, który odpowiada za obwód oświetleniowy, nad którym będziesz pracować. Zazwyczaj są one opisane, ale jeśli masz wątpliwości lub nie jesteś pewien, który bezpiecznik jest właściwy, wyłącz bezpiecznik główny. To daje stuprocentową pewność, że prąd nie popłynie. Po wyłączeniu bezpiecznika upewnij się, że nikt przypadkowo go nie włączy, na przykład poprzez poinformowanie domowników lub zabezpieczenie skrzynki.

Krok #2: Twój najważniejszy sprzymierzeniec – jak używać próbnika napięcia, by potwierdzić brak prądu?

Po odcięciu zasilania, kolejnym krokiem jest weryfikacja braku napięcia. Do tego celu służy próbnik napięcia, potocznie zwany „próbówką”. To proste, ale niezwykle ważne narzędzie. Dotknij końcówką próbnika do każdego przewodu w puszce, a następnie palcem do metalowej końcówki próbnika. Jeśli lampka w próbniku się nie zaświeci, oznacza to brak napięcia. Pamiętaj, aby testować każdy przewód z osobna, nawet te, które wydają się nieaktywne. To jedyny sposób, aby mieć pewność, że praca jest bezpieczna.

Niezbędnik domowego elektryka: Jakie narzędzia przygotować do podłączenia włącznika?

Przed rozpoczęciem pracy upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Odpowiednie wyposażenie nie tylko ułatwi zadanie, ale przede wszystkim zapewni bezpieczeństwo i precyzję.

• Próbnik napięcia: Jak już wspomniałem, to absolutna podstawa. Służy do weryfikacji braku prądu w przewodach przed rozpoczęciem pracy i po jej zakończeniu.
• Śrubokręty (płaski i/lub krzyżakowy): Będą niezbędne do odkręcania i dokręcania zacisków włącznika, a także do mocowania samego mechanizmu w puszce instalacyjnej. Upewnij się, że masz odpowiednie rozmiary.
• Ściągacz izolacji: To narzędzie pozwala na precyzyjne usunięcie izolacji z końcówek przewodów, bez uszkodzenia miedzianych żył. Jest znacznie bezpieczniejsze i efektywniejsze niż używanie noża.
• Kombinerki (opcjonalnie): Mogą okazać się przydatne do ewentualnego formowania końcówek przewodów, jeśli są zbyt sztywne, lub do innych drobnych prac manipulacyjnych.

Tajemnica trzech przewodów w puszce: Jak je rozpoznać i nie popełnić błędu?

Kluczem do prawidłowego podłączenia włącznika podwójnego jest poprawne rozpoznanie funkcji każdego z trzech przewodów, które znajdują się w puszce. To jest moment, w którym wiele osób popełnia błędy, dlatego poświęć temu szczególną uwagę. Pamiętaj, że prawidłowa identyfikacja to gwarancja bezpieczeństwa i poprawnego działania instalacji.

Przewód fazowy zasilający (L) – jak go zidentyfikować jako jedyne źródło prądu?

Przewód fazowy zasilający, oznaczany jako L (Live), to ten, w którym stale obecne jest napięcie – oczywiście, gdy bezpiecznik jest włączony. Jest to główny przewód doprowadzający prąd do włącznika. Typowe kolory dla tego przewodu to brązowy, czarny lub szary. Aby go zidentyfikować, po włączeniu bezpiecznika (i tylko na czas identyfikacji, zachowując najwyższą ostrożność!) użyj próbnika napięcia. Tylko ten jeden przewód powinien wskazać obecność prądu. Po zidentyfikowaniu, natychmiast wyłącz bezpiecznik ponownie.

Dwa przewody "do lamp" – czym są i dokąd prowadzą?

Pozostałe dwa przewody to przewody fazowe odpływowe, które umownie oznaczamy jako L1 i L2. To one prowadzą od włącznika bezpośrednio do poszczególnych źródeł światła lub ich grup (np. do dwóch oddzielnych sekcji żyrandola). Prąd pojawi się w nich dopiero wtedy, gdy załączysz odpowiedni klawisz na włączniku. Ich typowe kolory również mogą być czarne, szare lub brązowe, dlatego identyfikacja kolorem nie zawsze jest wystarczająca – kluczowe jest zrozumienie ich funkcji.

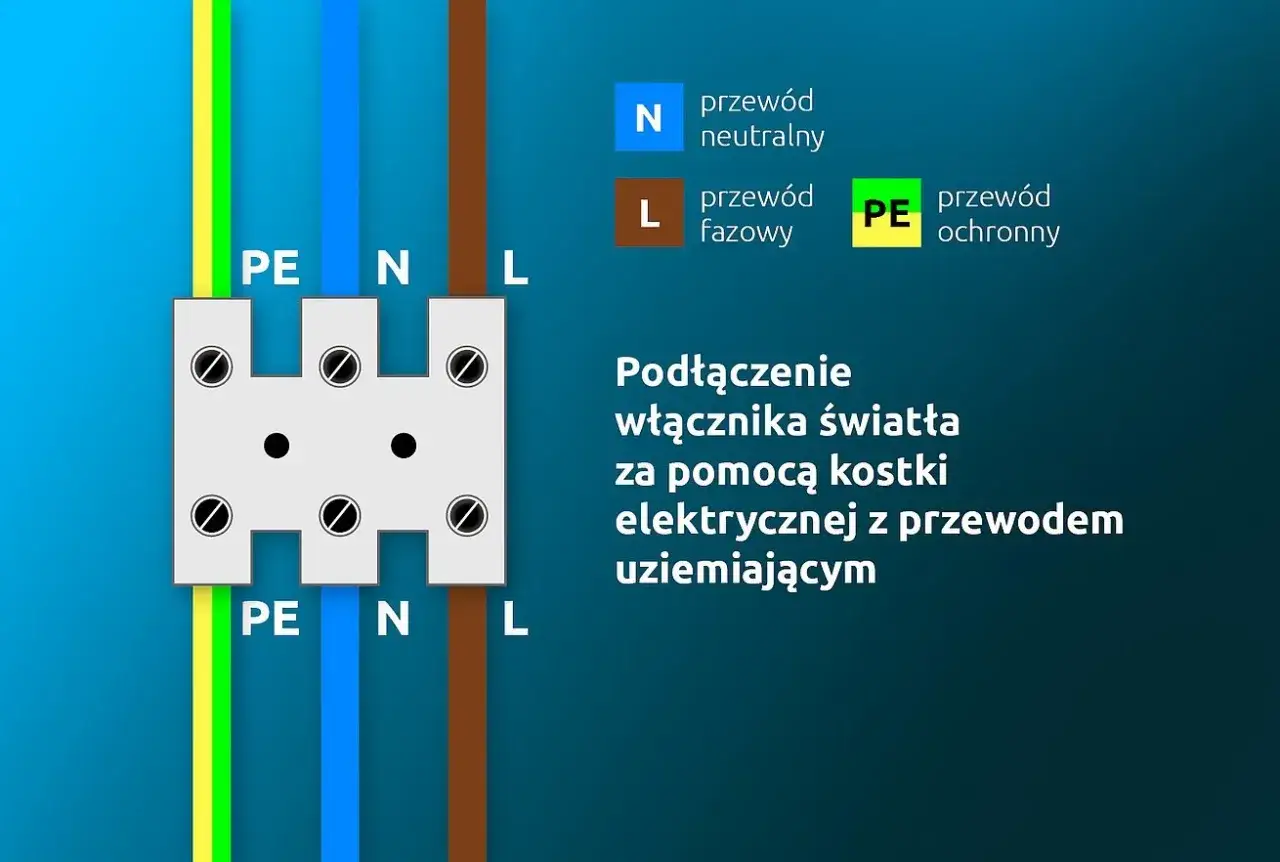

A co z kablami niebieskim i żółto-zielonym? Rola przewodów N i PE w puszce

W puszce instalacyjnej możesz również natknąć się na przewody w innych kolorach: niebieski (N – neutralny) i żółto-zielony (PE – ochronny). Ważne jest, aby zrozumieć, że tych przewodów nie podłącza się bezpośrednio do samego mechanizmu włącznika światła. Ich rola jest inna. Przewód neutralny (N) jest ścieżką powrotną dla prądu, a przewód ochronny (PE) służy do ochrony przed porażeniem. Jeśli te przewody są obecne w puszce, należy je połączyć ze sobą za pomocą odpowiednich złączek (np. popularnych złączek WAGO), aby zapewnić ciągłość obwodu dla lamp. Ich prawidłowe połączenie jest kluczowe dla bezpieczeństwa i funkcjonalności całej instalacji, nawet jeśli nie są wpięte do włącznika.

Podłączanie włącznika podwójnego krok po kroku: Ilustrowana instrukcja

Teraz przechodzimy do sedna – właściwego podłączania włącznika. Pamiętaj, aby postępować ostrożnie i zgodnie z instrukcją. Każdy krok jest ważny dla bezpieczeństwa i prawidłowego działania.

Analiza oznaczeń na włączniku: Gdzie jest wejście (L/P), a gdzie wyjścia (1/2)?

Zanim zaczniesz podłączać przewody, dokładnie przyjrzyj się swojemu włącznikowi. Na jego tylnej części znajdziesz oznaczenia zacisków, które są kluczowe do prawidłowego montażu. Oto najczęściej spotykane:

Krok 1: Podłączanie przewodu zasilającego do zacisku wspólnego (L)

Upewnij się, że zasilanie jest całkowicie wyłączone i potwierdzone próbnikiem. Ostrożnie ściągnij około 1 cm izolacji z końcówki przewodu fazowego zasilającego (L), który wcześniej zidentyfikowałeś. Włóż go do zacisku oznaczonego jako L lub P (lub ze strzałką skierowaną do wewnątrz) na włączniku. Następnie dokręć śrubę zacisku solidnie, upewniając się, że przewód jest mocno zamocowany i nie ma żadnych luźnych, wystających drucików, które mogłyby spowodować zwarcie.

Krok 2: Podłączanie dwóch przewodów odpływowych do zacisków wyjściowych

Teraz zajmiemy się dwoma przewodami fazowymi odpływowymi (L1 i L2), które prowadzą do lamp. Ściągnij izolację z ich końcówek, podobnie jak w poprzednim kroku. Podłącz jeden z tych przewodów do zacisku oznaczonego jako "1", a drugi do zacisku oznaczonego jako "2". Dokręć śruby zacisków z taką samą starannością, jak w przypadku przewodu zasilającego, sprawdzając stabilność połączeń. Pamiętaj, że kolejność podłączenia L1 i L2 do zacisków 1 i 2 zadecyduje o tym, który klawisz będzie sterował którą lampą. Możesz to później łatwo zmienić, jeśli coś Ci nie będzie pasować.

Krok 3: Porządkowanie przewodów i ostrożne umieszczanie mechanizmu w puszce

Po podłączeniu wszystkich przewodów do włącznika, zanim go zamontujesz, musisz starannie uporządkować przewody w puszce. Delikatnie ułóż je tak, aby nie były zagięte, ściśnięte ani naprężone. Upewnij się, że żadne metalowe części przewodów (nawet te izolowane) nie dotykają się nawzajem ani metalowej puszki, co mogłoby spowodować zwarcie. Następnie ostrożnie wsuń mechanizm włącznika do puszki, uważając, aby nie uszkodzić żadnych połączeń.

Krok 4: Przykręcanie włącznika i montaż ramki oraz klawiszy

Gdy mechanizm włącznika znajdzie się w puszce, przykręć go do niej za pomocą śrub montażowych, które zazwyczaj są dołączone do włącznika lub puszki. Upewnij się, że włącznik jest równo osadzony i stabilny. Następnie zamontuj ramkę ozdobną – zazwyczaj wciska się ją na mechanizm. Na koniec wciśnij klawisze włącznika. Upewnij się, że wszystkie elementy są dobrze spasowane i stabilne.

Finałowy test: Włącz zasilanie i sprawdź, czy wszystko działa zgodnie z planem

Dotarliśmy do momentu prawdy. Poświęciłeś czas na bezpieczne i precyzyjne podłączenie włącznika, teraz czas zweryfikować poprawność wykonanej pracy. To ostatni, ale równie ważny etap.

Jak zweryfikować poprawność działania każdego z klawiszy?

Po zakończeniu montażu i upewnieniu się, że wszystkie elementy są na swoim miejscu, możesz ponownie włączyć bezpiecznik w skrzynce rozdzielczej. Następnie przetestuj każdy klawisz włącznika. Sprawdź, czy odpowiednie źródła światła zapalają się i gasną prawidłowo. Jeśli wszystko działa, gratulacje – wykonałeś zadanie poprawnie!

Klawisze działają odwrotnie? Szybka metoda na zamianę przewodów

Zdarza się, że po podłączeniu okazuje się, że klawisze sterują lampami w sposób niezgodny z Twoimi oczekiwaniami (np. prawy klawisz włącza lewą lampę, a lewy prawą). Nie jest to błąd w podłączeniu, a jedynie kwestia zamiany przewodów L1 i L2 na zaciskach 1 i 2 włącznika. Aby to skorygować, bezwzględnie wyłącz zasilanie, a następnie zamień miejscami przewody podłączone do zacisków "1" i "2". Po ponownym włączeniu zasilania, klawisze powinny działać zgodnie z Twoimi preferencjami.

Coś poszło nie tak? Najczęstsze problemy i ich proste rozwiązania

Nawet przy największej staranności, czasem coś może pójść nie po naszej myśli. Oto najczęstsze problemy, które mogą wystąpić po podłączeniu włącznika, wraz z moimi wskazówkami, jak je rozwiązać.

Problem: Jeden lub oba klawisze nie włączają światła

• Sprawdź, czy bezpiecznik jest włączony. To najprostsza, ale często pomijana kwestia.
• Upewnij się, że żarówki są sprawne i prawidłowo wkręcone. Czasem problem leży po stronie źródła światła, a nie włącznika.
• Wyłącz zasilanie i sprawdź, czy przewody są dobrze dokręcone w zaciskach włącznika. Luźne połączenia to częsta przyczyna braku kontaktu.
• Sprawdź, czy przewód fazowy zasilający (L) jest podłączony do wspólnego zacisku (L/P). Błędne podłączenie tego przewodu uniemożliwi działanie włącznika.

Problem: Włączenie światła powoduje wybicie bezpieczników

Wybicie bezpieczników najczęściej wskazuje na zwarcie. To sygnał, że coś jest poważnie nie tak i wymaga natychmiastowej interwencji.

• Natychmiast wyłącz zasilanie. Nie próbuj włączać bezpiecznika ponownie, dopóki nie znajdziesz przyczyny.
• Sprawdź, czy żaden przewód nie jest uszkodzony i czy izolacja nie jest przetarta. Uszkodzona izolacja może powodować zwarcie.
• Upewnij się, że przewody w puszce nie dotykają się nawzajem ani metalowych elementów. Nawet drobny kontakt może wywołać zwarcie.
• Zweryfikuj, czy przewody N i PE (jeśli są) są prawidłowo połączone i nie stykają się z przewodami fazowymi. Błędne połączenie tych przewodów również może prowadzić do zwarcia.

Przeczytaj również: Jak podłączyć pistolet do przedmuchiwania daf xf bez problemów

Problem: Światło migocze lub włącznik iskrzy

• Wyłącz zasilanie. Iskrzenie to sygnał ostrzegawczy.
• Sprawdź, czy wszystkie połączenia są solidne i dobrze dokręcone. Luźne połączenia mogą powodować iskrzenie, przegrzewanie się i migotanie światła.
• Upewnij się, że izolacja przewodów jest nienaruszona. Uszkodzenia izolacji mogą prowadzić do nieprawidłowego działania.
• Jeśli problem utrzymuje się, może to wskazywać na uszkodzenie samego włącznika lub głębszy problem z instalacją – w takim przypadku bezwzględnie wezwij wykwalifikowanego elektryka.

"Instalacje elektryczne to nie miejsce na improwizację. Jeśli masz jakiekolwiek wątpliwości, zawsze wezwij profesjonalistę. Bezpieczeństwo jest najważniejsze."

Granica między DIY a ryzykiem: Kiedy należy bezwzględnie wezwać elektryka?

Samodzielne prace elektryczne mogą przynieść satysfakcję i oszczędności, ale zawsze istnieje granica, której nie należy przekraczać. Jako ekspert, zawsze powtarzam: jeśli masz jakiekolwiek wątpliwości, wezwij elektryka. Kiedy dokładnie? Oto sytuacje, w których samodzielna praca przestaje być opłacalna, a staje się ryzykowna:

• Brak pewności co do identyfikacji przewodów: Jeśli po wszystkich moich wskazówkach nadal nie jesteś w stanie jednoznacznie zidentyfikować przewodów, nie ryzykuj.
• Pojawienie się niepokojących objawów: Dym, zapach spalenizny, uporczywe wybijanie bezpieczników, gorące gniazdka czy włączniki – to sygnały alarmowe, które wymagają natychmiastowej interwencji profesjonalisty.
• Brak odpowiednich narzędzi lub doświadczenia: Jeśli nie masz podstawowego zestawu narzędzi lub czujesz się niepewnie z ich obsługą, lepiej powierzyć zadanie komuś z doświadczeniem.
• Wszelkie wątpliwości co do bezpieczeństwa wykonanej pracy: Jeśli po zakończeniu montażu masz choć cień wątpliwości, czy wszystko jest bezpieczne, nie wahaj się wezwać elektryka do weryfikacji.

Pamiętaj, że zdrowie i życie są cenniejsze niż jakakolwiek oszczędność na usłudze elektryka. Profesjonalista nie tylko rozwiąże problem, ale także zapewni, że Twoja instalacja będzie bezpieczna i zgodna z obowiązującymi normami.
