Podłączenie silnika trójfazowego z pięcioma przewodami to zadanie wymagające precyzji i znajomości zasad bezpieczeństwa. Jako doświadczony elektryk, wiem, że każdy szczegół ma znaczenie. Ten kompleksowy poradnik krok po kroku przeprowadzi Cię przez cały proces, od identyfikacji przewodów, przez wybór odpowiedniej konfiguracji (gwiazda/trójkąt), aż po praktyczne wskazówki dotyczące podłączania i rozwiązywania najczęstszych problemów. Dowiedz się, jak bezpiecznie i skutecznie uruchomić silnik trójfazowy w Twojej instalacji.
Bezpieczne podłączenie silnika trójfazowego 5-przewodowego
- Zawsze odłącz zasilanie i zweryfikuj brak napięcia przed rozpoczęciem pracy.
- Pięć przewodów to L1, L2, L3 (fazy), N (neutralny) i PE (ochronny żółto-zielony).
- Przewód PE (żółto-zielony) jest kluczowy dla bezpieczeństwa i musi być podłączony jako pierwszy.
- Wybór połączenia (gwiazda Y lub trójkąt Δ) zależy od tabliczki znamionowej silnika i napięcia sieci.
- W przypadku odwrotnego kierunku obrotów, zamień miejscami dowolne dwa przewody fazowe.
- Buczenie lub brak startu silnika często wskazuje na brak jednej z faz.
Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem trójfazowym
Praca z prądem trójfazowym niesie ze sobą poważne ryzyko porażenia prądem, a nawet śmierci. Dlatego kluczowe jest przestrzeganie ścisłych zasad bezpieczeństwa. Ten rozdział omówi niezbędne kroki, które musisz podjąć, aby zapewnić sobie i innym maksymalne bezpieczeństwo przed przystąpieniem do jakichkolwiek prac.
Krok #0: Jak upewnić się, że zasilanie jest całkowicie odłączone?
Zawsze zaczynaj od całkowitego odłączenia zasilania. Nie wystarczy wyłączyć maszyny, do której podłączony jest silnik. Musisz zlokalizować główny wyłącznik zasilania w rozdzielnicy (często jest to wyłącznik główny lub dedykowany wyłącznik dla danego obwodu) i go wyłączyć. Następnie, dla pewności, wyłącz również zabezpieczenia nadprądowe (tzw. "esy") dla danego obwodu. To jednak nie koniec. Zawsze, bezwzględnie, zweryfikuj brak napięcia przy użyciu odpowiednich narzędzi pomiarowych. Użyj miernika uniwersalnego (multimetru) lub próbnika napięcia. Sprawdź napięcie na każdym z przewodów fazowych względem ziemi (PE) oraz między poszczególnymi fazami (L1-L2, L1-L3, L2-L3). Tylko w ten sposób masz pewność, że obwód jest bezpieczny do pracy.
Niezbędne narzędzia i środki ochrony: Co musisz mieć pod ręką?
Do bezpiecznego i prawidłowego podłączenia silnika trójfazowego potrzebujesz odpowiedniego wyposażenia. Na Twojej liście powinny znaleźć się:
- Izolowane narzędzia: Śrubokręty, szczypce, kombinerki – muszą posiadać atest VDE 1000V, co oznacza, że są bezpieczne do pracy pod napięciem (nawet jeśli zasilanie jest odłączone, to dodatkowa warstwa bezpieczeństwa).
- Miernik uniwersalny (multimetr) lub próbnik napięcia: Niezbędny do weryfikacji braku napięcia i identyfikacji przewodów.
- Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów bez uszkadzania żył.
- Zaciskarka do końcówek kablowych: Jeśli używasz tulejek lub innych końcówek, zapewni solidne i trwałe połączenie.
- Rękawice ochronne: Izolacyjne, jeśli pracujesz w warunkach, gdzie istnieje ryzyko kontaktu z napięciem (choć zawsze dążymy do jego braku).
- Okulary ochronne: Chronią oczy przed odpryskami czy przypadkowym łukiem elektrycznym.
Pamiętaj, że używanie narzędzi atestowanych i w dobrym stanie technicznym to podstawa bezpieczeństwa.
Dekodujemy 5 przewodów: Co oznaczają kolory i za co odpowiadają w Twojej instalacji?
Zrozumienie funkcji każdego z pięciu przewodów w kablu zasilającym jest fundamentalne dla prawidłowego i bezpiecznego podłączenia silnika. Ten rozdział wyjaśni standardowe kolory przewodów zgodnie z normą PN-HD 308 S2 oraz ich przeznaczenie.
Przewody fazowe L1, L2, L3 (brązowy, czarny, szary): Serce napędu Twojego silnika
Przewody fazowe, oznaczone jako L1, L2 i L3, są odpowiedzialne za dostarczanie energii elektrycznej do silnika trójfazowego. To właśnie one, poprzez generowanie wirującego pola magnetycznego w stojanie, wprawiają wirnik silnika w ruch. Zgodnie z normą PN-HD 308 S2, ich standardowe kolory to: brązowy (L1), czarny (L2) i szary (L3). Prawidłowe podłączenie tych przewodów jest kluczowe nie tylko dla zasilania, ale także dla określenia kierunku obrotów silnika.
Przewód ochronny PE (żółto-zielony): Dlaczego jest najważniejszym kablem w całej wiązce?
Przewód ochronny (PE), zawsze w charakterystycznym kolorze żółto-zielonym, to absolutnie najważniejszy element Twojej instalacji z punktu widzenia bezpieczeństwa. Jego głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym w przypadku awarii, na przykład przebicia izolacji i pojawienia się napięcia na metalowej obudowie silnika. Jak podkreśla Planuj i Remontuj, przewód PE musi być bezwzględnie podłączony do odpowiedniego zacisku na obudowie silnika, który jest oznaczony symbolem uziemienia. Pominięcie tego przewodu jest niedopuszczalne i stanowi śmiertelne zagrożenie dla użytkownika.
Przewód neutralny N (niebieski): Czy silnik go potrzebuje i co z nim zrobić?
Przewód neutralny (N) ma kolor jasnoniebieski. W przypadku silnika trójfazowego, który jest odbiornikiem symetrycznym, przewód N zazwyczaj nie jest potrzebny do jego podstawowej pracy, ponieważ prąd płynie między fazami. Jednakże, przewód neutralny staje się niezbędny, jeśli w obwodzie sterującym silnika (np. w stycznikach, lampkach kontrolnych, czy innych elementach automatyki) znajdują się urządzenia zasilane napięciem 230V, które wymagają podłączenia między fazą a przewodem neutralnym. Jeżeli przewód N nie jest wykorzystywany, należy go bezpiecznie zaizolować (np. za pomocą złączki izolacyjnej lub taśmy izolacyjnej) i pozostawić niepodłączony, aby zapobiec przypadkowemu kontaktowi.
Oto podsumowanie kolorów i funkcji przewodów:
| Przewód | Kolor (PN-HD 308 S2) | Funkcja |
|---|---|---|
| L1 | Brązowy | Faza |
| L2 | Czarny | Faza |
| L3 | Szary | Faza |
| N | Jasnoniebieski | Neutralny |
| PE | Żółto-zielony | Ochronny |
Czytanie z tabliczki znamionowej: Klucz do prawidłowej konfiguracji silnika
Tabliczka znamionowa silnika to jego dowód osobisty, zawierający kluczowe informacje niezbędne do prawidłowego podłączenia. Zrozumienie jej danych jest absolutnie konieczne, aby uniknąć uszkodzenia silnika lub instalacji. Bez tych informacji, podłączenie silnika to loteria, a w elektryce nie ma miejsca na zgadywanie.
Jak odczytać napięcia (np. 230/400V lub 400/690V) i co one oznaczają dla Ciebie?
Na tabliczce znamionowej silnika znajdziesz oznaczenia napięć, takie jak 230/400V lub 400/690V. Te wartości informują o dopuszczalnych napięciach dla dwóch podstawowych konfiguracji uzwojeń: gwiazdy (Y) i trójkąta (Δ). Niższa wartość (np. 230V w 230/400V) zawsze odnosi się do napięcia fazowego, dla którego silnik może pracować w połączeniu w trójkąt (Δ). Wyższa wartość (np. 400V w 230/400V) oznacza napięcie międzyfazowe, dla którego silnik może pracować w połączeniu w gwiazdę (Y). W Polsce standardowe napięcie międzyfazowe w sieci trójfazowej wynosi 400V. Na podstawie tych danych musisz dobrać odpowiednie połączenie uzwojeń silnika do napięcia dostępnego w Twojej sieci.
Gwiazda (Y) czy Trójkąt (Δ)? Kiedy i którą konfigurację musisz zastosować?
Wybór między połączeniem w gwiazdę (Y) a trójkąt (Δ) jest krytyczny i zależy od napięcia sieci oraz danych z tabliczki znamionowej silnika. Pamiętaj, że w Polsce standardowe napięcie międzyfazowe to 400V.
- Połączenie w gwiazdę (Y): Tę konfigurację stosuje się, gdy wyższe napięcie na tabliczce znamionowej silnika (np. 400V w oznaczeniu 230V/400V) odpowiada napięciu sieci 400V. Fizycznie wykonuje się je poprzez zmostkowanie ze sobą końców uzwojeń (zazwyczaj oznaczonych jako W2, U2, V2). Do początków uzwojeń (U1, V1, W1) podłącza się przewody fazowe L1, L2, L3. Jest to najczęstsza konfiguracja w polskich sieciach, ponieważ większość silników jest przystosowana do pracy w gwiazdę przy 400V.
- Połączenie w trójkąt (Δ): To połączenie stosuje się, gdy niższe napięcie na tabliczce znamionowej (np. 400V w oznaczeniu 400V/690V) pasuje do napięcia sieci 400V. Wykonanie tego połączenia polega na specyficznym ułożeniu mostków: U1 łączy się z W2, V1 z U2, a W1 z V2. Do tych punktów połączeń podłącza się następnie fazy L1, L2, L3.
Poniżej znajdziesz tabelę podsumowującą warunki wyboru połączenia:
| Napięcie na tabliczce | Napięcie sieci (międzyfazowe) | Zalecane połączenie |
|---|---|---|
| 230/400V | 400V | Gwiazda (Y) |
| 400/690V | 400V | Trójkąt (Δ) |
Podłączanie silnika krok po kroku: Schemat i praktyczne instrukcje
Po zapoznaniu się z podstawami bezpieczeństwa i identyfikacją przewodów, nadszedł czas na praktyczne podłączenie silnika. Poniżej znajdziesz szczegółowe instrukcje, które poprowadzą Cię przez każdy etap tego procesu. Pamiętaj, aby dokładnie przestrzegać kolejności i zasad bezpieczeństwa.
Krok 1: Przygotowanie i identyfikacja przewodów zasilających
Rozpocznij od przygotowania przewodów zasilających. Ostrożnie odizoluj końcówki kabli na odpowiednią długość, tak aby po podłączeniu nie wystawały poza zaciski, ale jednocześnie zapewniały pełny kontakt. Jeśli to konieczne, zaciśnij na końcówkach kablowych tulejki – zapewni to lepszy kontakt elektryczny i zapobiegnie rozdwajaniu się żył. Następnie, nawet jeśli znasz standardowe kolory, koniecznie dokonaj ostatecznej identyfikacji każdego przewodu (L1, L2, L3, N, PE) za pomocą miernika lub próbnika napięcia. Upewnij się, że zasilanie jest odłączone przed wykonaniem tych czynności.

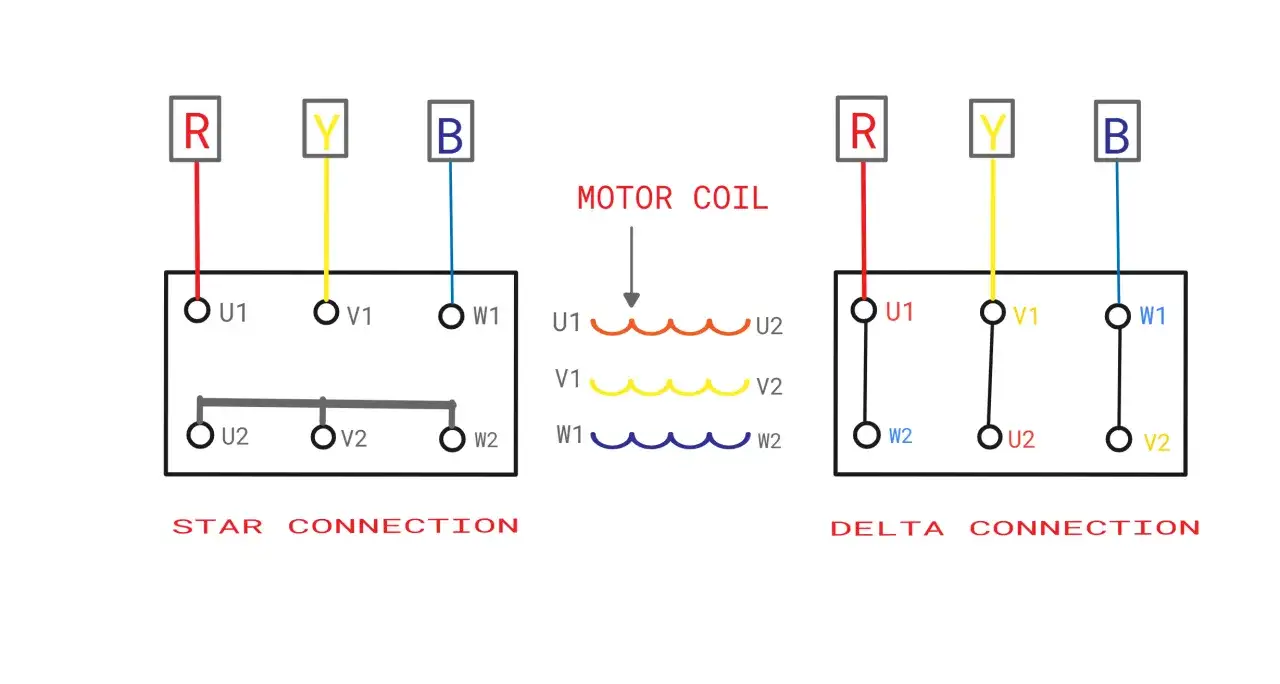

Krok 2: Konfiguracja mostków w puszce przyłączeniowej silnika (Gwiazda lub Trójkąt)

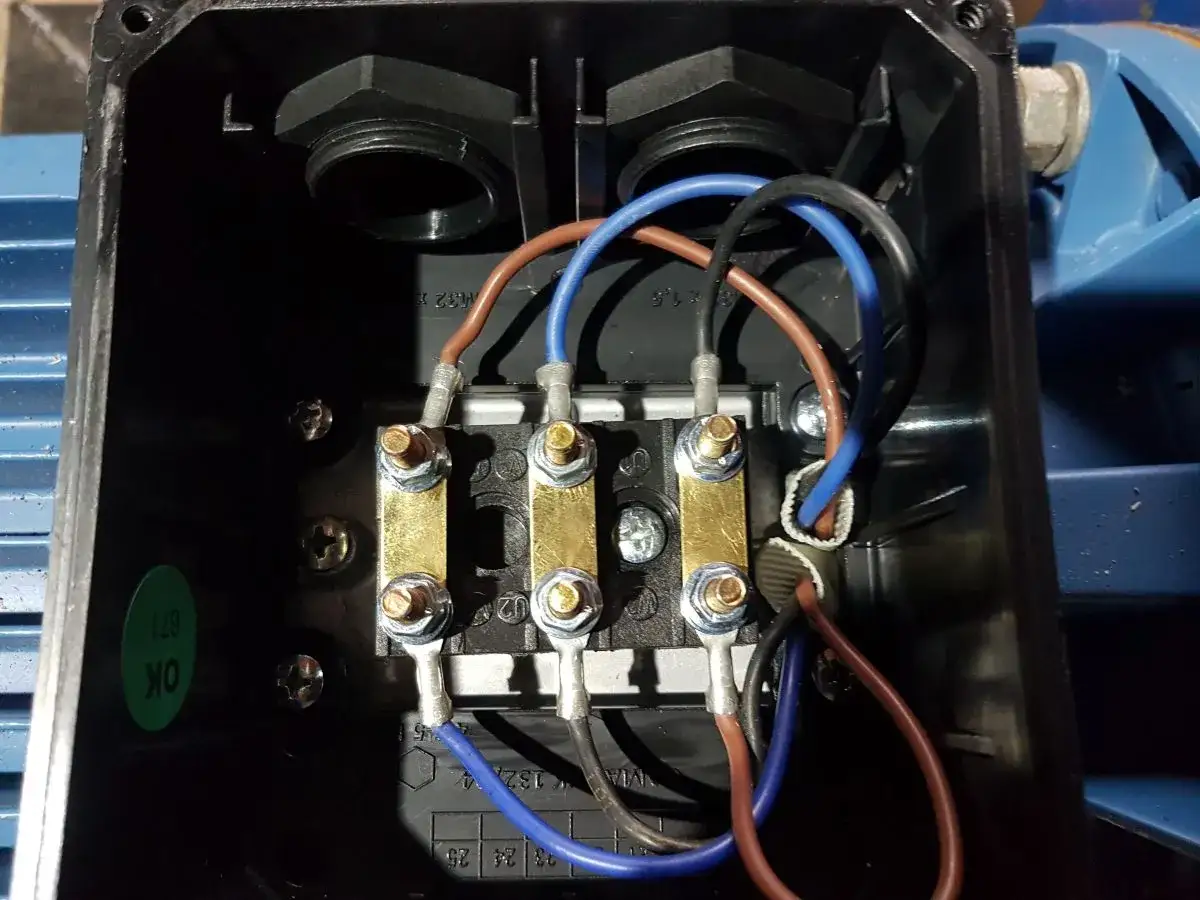

W oparciu o decyzję podjętą po analizie tabliczki znamionowej silnika i napięcia sieci, skonfiguruj mostki w puszce przyłączeniowej silnika. W puszce znajdziesz zazwyczaj sześć zacisków, oznaczonych jako U1, V1, W1 (początki uzwojeń) oraz U2, V2, W2 (końce uzwojeń).
- Dla połączenia w gwiazdę (Y): Zmostkuj ze sobą zaciski U2, V2 i W2. Fazy L1, L2, L3 podłączysz odpowiednio do zacisków U1, V1, W1.
- Dla połączenia w trójkąt (Δ): Ułóż mostki w taki sposób, aby połączyć U1 z W2, V1 z U2 oraz W1 z V2. Następnie do tych punktów połączeń podłączysz fazy L1, L2, L3.
Krok 3: Podłączenie przewodu ochronnego PE – ten krok wykonaj jako pierwszy!
To absolutnie kluczowy moment. Przewód ochronny PE (żółto-zielony) musi być podłączony jako pierwszy. Dlaczego? W przypadku przypadkowego pojawienia się napięcia na obudowie (np. przez uszkodzoną izolację), ochrona będzie już aktywna, zanim podłączysz przewody fazowe. Podłącz przewód PE do zacisku oznaczonego symbolem uziemienia (często jest to śruba z symbolem uziemienia) na obudowie silnika. Upewnij się, że połączenie jest solidne, mechanicznie wytrzymałe i ma niską rezystancję. To Twoja pierwsza linia obrony przed porażeniem.
Krok 4: Podłączenie przewodów fazowych L1, L2, L3 do zacisków silnika
Teraz możesz podłączyć przewody fazowe (brązowy, czarny, szary) do odpowiednich zacisków silnika (U1, V1, W1 lub do punktów połączeń w trójkącie, w zależności od konfiguracji mostków). Pamiętaj, że kolejność faz ma wpływ na kierunek obrotów silnika. Jeśli silnik będzie kręcił się w złą stronę, wystarczy zamienić miejscami dowolne dwa przewody fazowe. Upewnij się, że wszystkie połączenia są mocne i bezpieczne, a izolacja przewodów nie jest uszkodzona.
Krok 5: Postępowanie z przewodem neutralnym N – podłączyć czy zaizolować?
Na koniec zajmij się przewodem neutralnym N (jasnoniebieskim). Jak już wspomniałem, jeśli silnik nie posiada żadnego obwodu sterującego, który wymaga zasilania 230V (np. lampki kontrolne, styczniki z cewką 230V), to przewód N należy bezpiecznie zaizolować. Użyj do tego celu złączki izolacyjnej lub kilku warstw taśmy izolacyjnej i pozostaw go niepodłączonego w puszce. Jeśli natomiast przewód N jest potrzebny do zasilania elementów sterujących, podłącz go do odpowiedniego zacisku w obwodzie sterowania, zgodnie ze schematem producenta.
Najczęstsze błędy i problemy: Jak sobie z nimi poradzić?
Nawet doświadczonym elektrykom zdarzają się pomyłki. Ten rozdział pomoże Ci zdiagnozować i rozwiązać najczęstsze problemy, które mogą wystąpić po podłączeniu silnika trójfazowego. Kluczem jest spokojna analiza i systematyczne podejście.
Silnik kręci się w złą stronę? Rozwiązanie jest prostsze, niż myślisz
Odwrotny kierunek obrotów silnika to bardzo częsty problem, szczególnie przy pierwszym uruchomieniu. Na szczęście, jego rozwiązanie jest niezwykle proste. Aby zmienić kierunek wirowania silnika trójfazowego, wystarczy zamienić miejscami dowolne dwa przewody fazowe (np. L1 z L2, L2 z L3 lub L1 z L3). Pamiętaj jednak, aby zawsze wykonać tę czynność po uprzednim, całkowitym odłączeniu zasilania i weryfikacji braku napięcia. Po zamianie, włącz zasilanie i sprawdź, czy kierunek obrotów jest już prawidłowy.
Dlaczego silnik buczy i nie startuje? Diagnoza problemu z brakiem fazy
Jeśli silnik po włączeniu zasilania głośno buczy, nie startuje wcale lub startuje z bardzo małą mocą i szybko się nagrzewa, najprawdopodobniej masz do czynienia z brakiem jednej z faz zasilających. Jest to poważny problem, który może prowadzić do przegrzania i trwałego uszkodzenia silnika, dlatego należy go natychmiast zdiagnozować i usunąć. Aby to zrobić, odłącz zasilanie i sprawdź:
- Bezpieczniki lub wyłączniki nadprądowe w obwodzie zasilania silnika – czy żaden nie jest wybity?
- Wszystkie połączenia fazowe w rozdzielnicy, na wyłączniku silnikowym i w puszce przyłączeniowej silnika – czy są solidne i nie ma luzów?
- Napięcia międzyfazowe (L1-L2, L1-L3, L2-L3) oraz napięcia fazowe (L1-N, L2-N, L3-N, jeśli N jest podłączony) za pomocą miernika, po ponownym włączeniu zasilania (zachowując ostrożność).
Brak napięcia na jednej z faz wskaże Ci miejsce usterki.
Czy można pominąć przewód ochronny (PE)? Kategorycznie nie, i oto dlaczego
Chcę to podkreślić raz jeszcze: pominięcie przewodu ochronnego (PE) jest absolutnie niedopuszczalne i stanowi śmiertelne zagrożenie dla życia. Przewód PE to kluczowy element ochrony przeciwporażeniowej. W przypadku awarii izolacji (np. uszkodzenia uzwojenia i pojawienia się napięcia na metalowej obudowie silnika), przewód PE bezpiecznie odprowadzi prąd zwarciowy do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego lub nadprądowego). Bez niego, dotknięcie obudowy silnika pod napięciem może skutkować śmiertelnym porażeniem. Normy bezpieczeństwa są w tej kwestii jednoznaczne i nie pozostawiają miejsca na kompromisy.
Co zrobić, jeśli w mojej instalacji kolory przewodów są inne?
W starszych instalacjach lub w przypadku niestandardowych kabli, kolory przewodów mogą odbiegać od obowiązującej normy PN-HD 308 S2. W takiej sytuacji nigdy nie polegaj wyłącznie na kolorach. Jest to ryzykowne i może prowadzić do poważnych błędów. Zamiast tego, konieczne jest użycie miernika uniwersalnego do dokładnej identyfikacji każdego przewodu. Musisz ustalić, który przewód jest fazowy (L1, L2, L3), który neutralny (N) i który ochronny (PE). Wykonaj pomiary napięcia (po odłączeniu zasilania dla bezpieczeństwa, a następnie z włączonym zasilaniem, zachowując najwyższą ostrożność) oraz ciągłości, aby mieć stuprocentową pewność. Tylko wtedy możesz przystąpić do podłączania.
Podłączanie dodatkowego osprzętu: Wyłącznik silnikowy i przełącznik obrotów
Aby zapewnić pełną funkcjonalność i bezpieczeństwo pracy silnika trójfazowego, często konieczne jest podłączenie dodatkowych elementów sterujących i zabezpieczających. Ten rozdział omówi integrację wyłącznika silnikowego oraz przełącznika zmiany obrotów, które są niezbędne w wielu zastosowaniach.
Gdzie wpiąć wyłącznik silnikowy (termik) dla maksymalnej ochrony?
Wyłącznik silnikowy, często nazywany potocznie "termikiem" lub zabezpieczeniem termicznym, to urządzenie o fundamentalnym znaczeniu dla ochrony silnika. Jego zadaniem jest zabezpieczenie silnika przed przeciążeniem i zwarciem, które mogłyby doprowadzić do jego uszkodzenia lub pożaru. Wyłącznik silnikowy powinien być wpięty szeregowo w obwód zasilania silnika, zawsze przed silnikiem. Oznacza to, że wszystkie trzy fazy (L1, L2, L3) muszą przechodzić przez jego styki. Kluczowe jest dobranie wyłącznika o odpowiednim zakresie prądowym, który jest zgodny z prądem znamionowym silnika podanym na jego tabliczce. Prawidłowo dobrany i podłączony wyłącznik silnikowy to gwarancja długiej i bezpiecznej pracy silnika.
Jak poprawnie zintegrować przełącznik zmiany obrotów (lewo-prawo)?
Przełącznik zmiany obrotów (lewo-prawo) dla silnika trójfazowego pozwala na szybką zmianę kierunku jego wirowania. Działanie tego przełącznika opiera się na prostym mechanizmie: zamienia on miejscami dwie z trzech faz zasilających silnik. Aby poprawnie go zintegrować, przełącznik musi być wpięty w obwód zasilania fazowego silnika, za wyłącznikiem silnikowym. Istnieją różne typy przełączników, od prostych ręcznych, po bardziej złożone z blokadami mechanicznymi. Niezależnie od typu, zawsze upewnij się, że zmiana kierunku obrotów odbywa się tylko i wyłącznie po całkowitym zatrzymaniu silnika. W przeciwnym razie może dojść do uszkodzenia mechanicznego silnika lub maszyny, którą napędza.
Finalna kontrola przed uruchomieniem: Twoja lista sprawdzająca
Przed pierwszym uruchomieniem silnika, niezbędne jest przeprowadzenie dokładnej kontroli wszystkich połączeń i zabezpieczeń. Ta lista sprawdzająca pomoże Ci upewnić się, że wszystko zostało wykonane prawidłowo i bezpiecznie, minimalizując ryzyko awarii.
Weryfikacja dokręcenia wszystkich zacisków
Poświęć chwilę na dokładne sprawdzenie dokręcenia wszystkich śrub zaciskowych. Dotyczy to zarówno puszki przyłączeniowej silnika, jak i zacisków w rozdzielnicy, na wyłączniku silnikowym czy w innych punktach połączeń. Luźne połączenia to jedna z najczęstszych przyczyn problemów: mogą prowadzić do iskrzenia, przegrzewania się, spadków napięcia, a w konsekwencji do uszkodzenia instalacji, silnika, a nawet pożaru. Upewnij się, że każde połączenie jest solidne i pewne.
Sprawdzenie poprawności połączeń i izolacji
Przeprowadź wizualną inspekcję. Sprawdź, czy wszystkie przewody są podłączone zgodnie ze schematem, który przygotowałeś – fazy do faz, przewód PE do uziemienia, a przewód N jest odpowiednio zaizolowany lub podłączony tam, gdzie jest potrzebny. Dodatkowo, dokładnie sprawdź stan izolacji wszystkich przewodów. Upewnij się, że nie ma żadnych przetarć, pęknięć czy innych uszkodzeń, które mogłyby prowadzić do zwarć lub upływów prądu. Czysta i nienaruszona izolacja to podstawa bezpieczeństwa.
Przeczytaj również: Jak podłączyć unifon 1131 - uniknij najczęstszych błędów w instalacji
Bezpieczne pierwsze uruchomienie i obserwacja pracy silnika
Gdy wszystkie kontrole zostaną zakończone pomyślnie, możesz przystąpić do pierwszego uruchomienia silnika. Włącz zasilanie i uruchom silnik. W pierwszych chwilach dokładnie obserwuj jego pracę. Zwróć uwagę na:
- Płynność startu: Czy silnik startuje bez problemów, czy też ma trudności?
- Brak nietypowych hałasów: Czy nie słychać buczenia, zgrzytów, stuków lub innych niepokojących dźwięków?
- Prawidłowy kierunek obrotów: Czy silnik kręci się w oczekiwanym kierunku?
- Brak nadmiernego nagrzewania się: Czy obudowa silnika nie nagrzewa się zbyt szybko lub nadmiernie?
W przypadku jakichkolwiek nieprawidłowości, natychmiast odłącz zasilanie i dokonaj ponownej diagnostyki. Pamiętaj, że dokładna weryfikacja przed pierwszym uruchomieniem minimalizuje ryzyko awarii i uszkodzeń, a według danych Planuj i Remontuj, jest to klucz do długotrwałej i bezproblemowej eksploatacji.
