Podłączenie unifonu Urmet 1131 może wydawać się skomplikowane, ale z odpowiednią wiedzą i instrukcją, można to zrobić bez problemów. Kluczowe jest zrozumienie układu zacisków oraz kolorów przewodów, które są istotne dla prawidłowego działania urządzenia. W tym artykule przedstawimy krok po kroku, jak podłączyć unifon 1131, aby uniknąć najczęstszych błędów, które mogą prowadzić do problemów z jego funkcjonowaniem.
Warto pamiętać, że nieprawidłowe podłączenie może skutkować brakiem dźwięku, niewłaściwym działaniem dzwonka czy innymi usterkami. Dlatego ważne jest, aby znać zarówno metody podłączenia, jak i typowe błędy, które mogą się pojawić w trakcie instalacji. Dzięki naszym wskazówkom, instalacja unifonu stanie się prostsza i bardziej efektywna.
Najistotniejsze informacje:
- Unifon Urmet 1131 ma określony układ zacisków, które należy znać przed instalacją.
- Kody kolorów przewodów są kluczowe dla prawidłowego podłączenia: zielony to słuchawka, niebieski to mikrofon, a pomarańczowy to wywołanie.
- Typowe błędy, takie jak zamiana przewodów mikrofonu i słuchawki, mogą prowadzić do problemów z dźwiękiem.
- W przypadku instalacji 4-żyłowej, zworka między zaciskami 6 a 10 może być zbędna.
- Zasilacz 18A2 jest często wymagany do prawidłowego działania unifonu w bardziej złożonych instalacjach.
Jak prawidłowo podłączyć unifon 1131, aby działał bez problemów
Aby poprawnie podłączyć unifon Urmet 1131, należy postępować zgodnie z określonymi krokami, które zapewnią jego prawidłowe działanie. Kluczowe jest, aby przed rozpoczęciem instalacji zebrać wszystkie niezbędne narzędzia, takie jak wkrętaki, szczypce oraz odpowiednie przewody. Upewnij się, że masz również dostęp do instrukcji obsługi, która pomoże w zrozumieniu układu zacisków. Pamiętaj o zachowaniu ostrożności, aby uniknąć uszkodzenia urządzenia lub zranienia.
Podczas podłączania unifonu, ważne jest, aby przestrzegać zasad bezpieczeństwa. Przed przystąpieniem do pracy, odłącz zasilanie, aby zapobiec porażeniu prądem. Po zakończeniu instalacji, upewnij się, że wszystkie połączenia są solidne, a przewody są odpowiednio zabezpieczone, aby uniknąć zwarć. Dzięki tym krokom, instalacja unifonu 1131 będzie przebiegać sprawnie i bezproblemowo.
Zrozumienie zacisków unifonu 1131 dla łatwiejszej instalacji

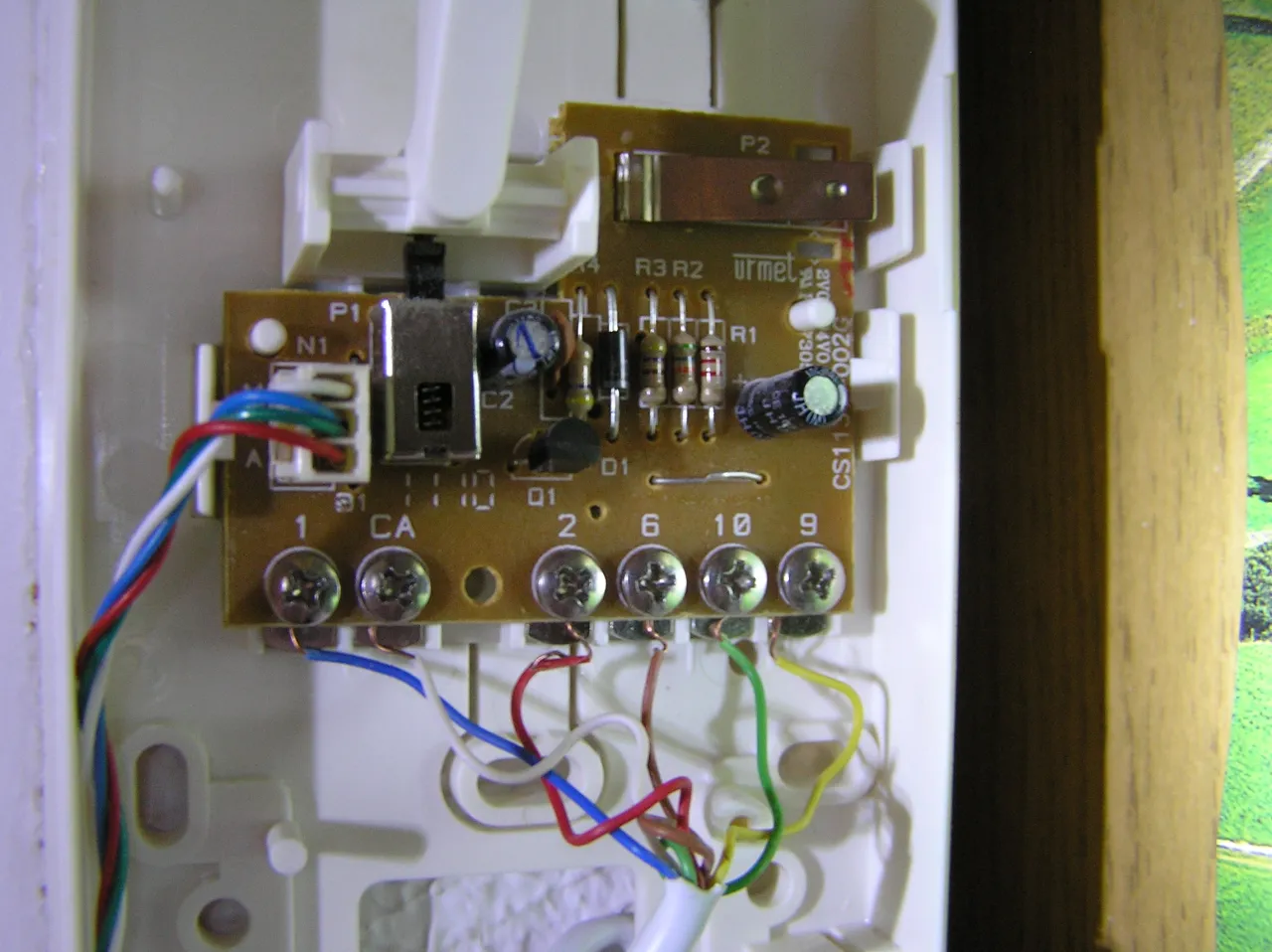

Unifon Urmet 1131 posiada kilka zacisków, z których każdy pełni określoną funkcję. Zacisk 1 to słuchawka (głośnik), który odpowiada za odtwarzanie dźwięku. Zacisk CA to wywołanie, który aktywuje dzwonek. Zacisk 2 jest przeznaczony dla mikrofonu, który umożliwia komunikację. Dodatkowo, zaciski 6 i 10 to masa, z czego 10 często używa się jako zworka z 6. Zacisk 9 odpowiada za elektrozaczep, czyli zamek, który otwiera drzwi.
Znajomość tych zacisków jest kluczowa dla prawidłowego podłączenia unifonu 1131. Dzięki temu, instalacja stanie się prostsza, a ryzyko popełnienia błędów znacznie się zmniejszy. Upewnij się, że każdy przewód jest podłączony do odpowiedniego zacisku, aby uniknąć problemów z działaniem urządzenia.
Kolory przewodów w instalacji unifonu 1131 – co oznaczają?
W instalacji unifonu Urmet 1131, kolory przewodów odgrywają kluczową rolę w zapewnieniu prawidłowego działania urządzenia. Każdy kolor odpowiada za określoną funkcję, co ułatwia instalację i późniejsze użytkowanie. Na przykład, zielony przewód jest przeznaczony dla słuchawki, a niebieski dla mikrofonu. Pomarańczowy przewód to linia wywołania, a białym przewodem steruje się elektrozaczepem, który otwiera drzwi. Dodatkowo, szary i brązowy przewód to masa, która zapewnia stabilność działania systemu.
- Zielony: słuchawka (głośnik)
- Niebieski: mikrofon
- Pomarańczowy: wywołanie
- Szary: masa
- Brązowy: masa (zworka z szarym)
- Biały: elektrozaczep (zamek)
Typowe błędy podczas podłączania unifonu 1131 i jak ich uniknąć
Podczas instalacji unifonu Urmet 1131, wiele osób popełnia typowe błędy, które mogą prowadzić do problemów z działaniem urządzenia. Jednym z najczęstszych błędów jest zamiana przewodów mikrofonu i słuchawki. Kiedy te przewody są podłączone odwrotnie, po podniesieniu słuchawki użytkownik może usłyszeć ciągły dźwięk, a rozmówca nie będzie słyszalny. Aby tego uniknąć, zawsze sprawdzaj przyporządkowanie kolorów przewodów przed ich podłączeniem.
Innym powszechnym problemem jest niewłaściwe podłączenie zworki między zaciskami 6 a 10. W przypadku, gdy dzwonek nie działa, warto upewnić się, że zworka jest prawidłowo podłączona. Jeśli korzystasz z instalacji 4-żyłowej, brak zworki może nie być problemem, ale w instalacji 6-żyłowej może prowadzić do nieprawidłowego działania. Dlatego ważne jest, aby dokładnie zapoznać się z instrukcją obsługi przed rozpoczęciem instalacji.
Zamiana przewodów mikrofonu i słuchawki – jak to naprawić?
Jeśli po podniesieniu słuchawki w unifonie Urmet 1131 słychać ciągły dźwięk, a rozmówca nie jest słyszalny, istnieje duże prawdopodobieństwo, że przewody mikrofonu i słuchawki zostały zamienione. Aby to naprawić, należy najpierw upewnić się, że urządzenie jest odłączone od zasilania. Następnie, sprawdź, które przewody są podłączone do zacisków 1 (słuchawka) i 2 (mikrofon). Jeśli są one zamienione, wystarczy je zamienić miejscami, aby przywrócić prawidłowe działanie. Po dokonaniu zmian, ponownie podłącz unifon do zasilania i sprawdź, czy problem został rozwiązany.
Problemy z dzwonkiem – jak sprawdzić zworki i połączenia?
Jeśli dzwonek unifonu 1131 nie działa, warto zacząć od sprawdzenia zworki między zaciskami 6 a 10. Upewnij się, że zworka jest prawidłowo podłączona, ponieważ jej brak może uniemożliwić działanie wywołania. Kolejnym krokiem jest zweryfikowanie połączeń przewodów, aby upewnić się, że są one solidne i dobrze osadzone w zaciskach. Jeśli dzwonek nadal nie działa, warto sprawdzić, czy przewody nie są uszkodzone lub przetarte. W przypadku instalacji zasilanych z zasilacza 18A2, upewnij się, że zasilacz działa prawidłowo i dostarcza odpowiednie napięcie.
Czytaj więcej: Jak podłączyć kable do płyty głównej Gigabyte bez błędów i problemów
Wymagania dla różnych typów instalacji unifonu 1131
Podczas instalacji unifonu Urmet 1131, kluczowe jest zrozumienie różnic między instalacjami 4-żyłowymi a 6-żyłowymi. Instalacja 4-żyłowa wykorzystuje mniej przewodów, co może być korzystne w przypadku prostszych systemów. W tej konfiguracji, zworka między zaciskami 6 a 10 może być zbędna, a zasilanie do elektrozaczepu może być realizowane przez zwarcie mas i linii mikrofonu. Z drugiej strony, instalacja 6-żyłowa oferuje większą elastyczność i jest bardziej odpowiednia dla bardziej skomplikowanych systemów, gdzie dodatkowe przewody mogą ułatwić podłączenie różnych funkcji.
W przypadku instalacji 6-żyłowej, przewody są zazwyczaj podłączone w następujący sposób: zielony dla słuchawki, niebieski dla mikrofonu, pomarańczowy dla wywołania, szary i brązowy jako masa, oraz biały dla elektrozaczepu. Taka konfiguracja zapewnia lepszą jakość dźwięku i większą niezawodność w działaniu systemu. Warto również zwrócić uwagę na wymagania dotyczące zasilania, ponieważ w niektórych instalacjach mogą być potrzebne zasilacze, takie jak 18A2, aby zapewnić prawidłowe funkcjonowanie unifonu.
| Typ instalacji | Liczba przewodów | Wymagania |
|---|---|---|
| 4-żyłowa | 4 | Może wymagać zworki między 6 a 10, prostsze połączenia |
| 6-żyłowa | 6 | Większa elastyczność, lepsza jakość dźwięku, może wymagać zasilacza 18A2 |
Instalacja 4-żyłowa vs 6-żyłowa – co musisz wiedzieć?
Wybór między instalacją 4-żyłową a 6-żyłową ma znaczący wpływ na funkcjonalność systemu unifonu 1131. Instalacja 4-żyłowa jest prostsza i szybsza do zrealizowania, co czyni ją idealnym rozwiązaniem dla mniej skomplikowanych systemów. Z drugiej strony, instalacja 6-żyłowa oferuje więcej możliwości, umożliwiając podłączenie dodatkowych funkcji, takich jak lepsza jakość dźwięku i większa niezawodność. Warto jednak pamiętać, że 6-żyłowa instalacja może wymagać więcej czasu i zasobów na realizację, co może być istotnym czynnikiem przy podejmowaniu decyzji.
Zasilacz 18A2 i jego rola w prawidłowym działaniu unifonu
Zasilacz 18A2 jest kluczowym elementem w instalacji unifonu Urmet 1131, szczególnie w bardziej złożonych systemach. Jego główną rolą jest dostarczanie odpowiedniego napięcia, które zapewnia prawidłowe funkcjonowanie urządzenia. W przypadku instalacji 3+N lub 4+N, zasilacz ten może być niezbędny, aby unifon działał bez zakłóceń. Zasilacz 18A2 jest w stanie obsłużyć wiele funkcji unifonu, w tym otwieranie drzwi i wywołanie. Warto również zauważyć, że w niektórych sytuacjach, np. przy podłączeniu do systemu z urządzeniem Sonoff, może być konieczne wyprostowanie napięcia, aby uniknąć problemów z działaniem.
Jak zintegrować unifon 1131 z nowoczesnymi systemami smart home
Integracja unifonu Urmet 1131 z systemami smart home może znacząco zwiększyć jego funkcjonalność i wygodę użytkowania. Dzięki zastosowaniu urządzeń takich jak Sonoff czy smart zasilacze, można zdalnie kontrolować otwieranie drzwi, a także monitorować system domofonowy za pomocą aplikacji na smartfonie. Tego rodzaju rozwiązania umożliwiają również automatyzację, na przykład ustawienie harmonogramu, kiedy drzwi mają być otwierane lub zamykane, co jest szczególnie przydatne w przypadku wynajmowanych mieszkań lub domów.
Warto również rozważyć integrację unifonu z systemami monitoringu wideo. Dzięki temu, użytkownicy będą mogli w czasie rzeczywistym obserwować, kto dzwoni do drzwi, co zwiększa bezpieczeństwo. Możliwość podłączenia unifonu do systemów alarmowych lub czujników ruchu może dodatkowo poprawić ochronę domu, a także ułatwić zarządzanie dostępem do nieruchomości, co jest szczególnie istotne w kontekście rosnącej popularności inteligentnych rozwiązań w domach.
