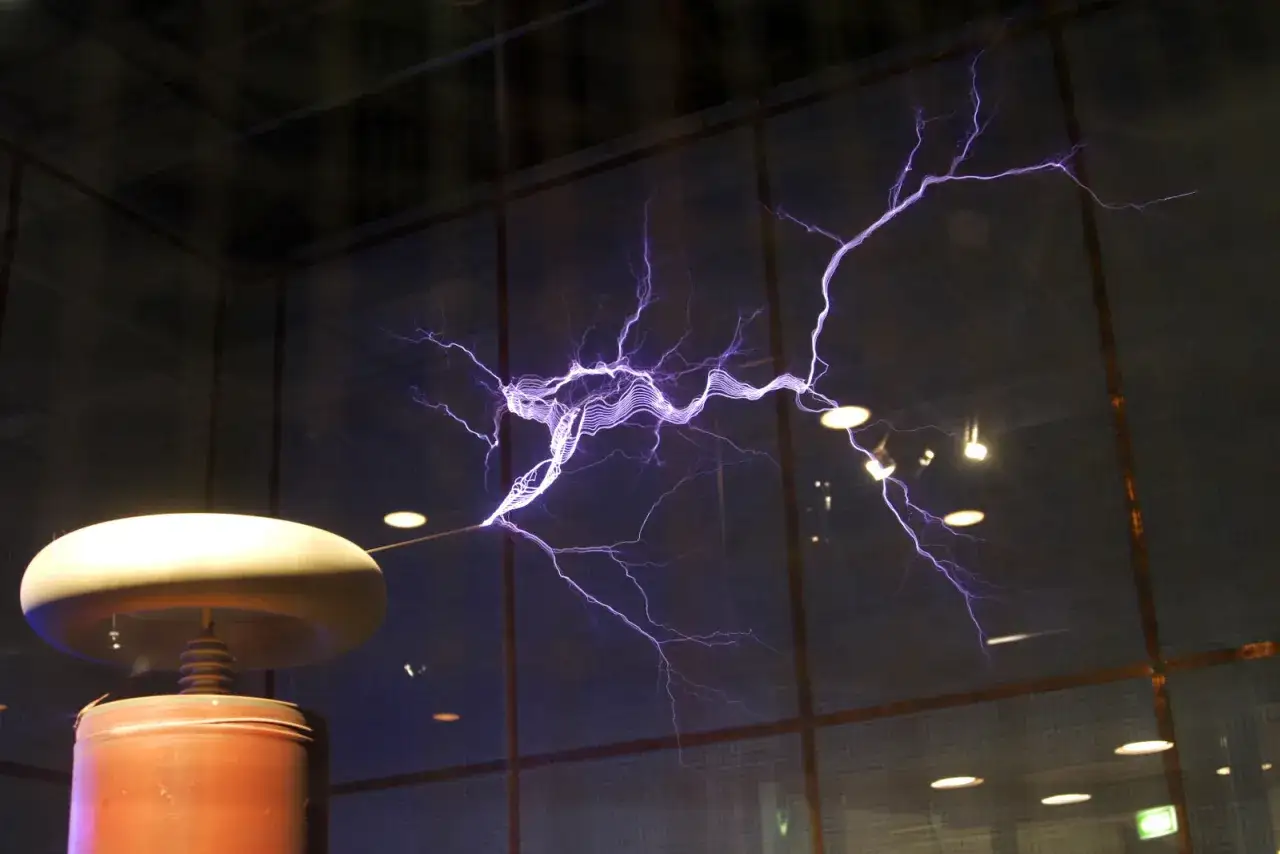

Gdy z niewielkiej konstrukcji zaczynają wychodzić długie, fioletowe wyładowania, trudno uwierzyć, że za efektem stoi kilka cewek, kondensator i dobrze dobrana częstotliwość pracy. Wyjaśniam, jak działa cewka Tesli, z czego się składa, gdzie znajduje zastosowanie oraz dlaczego efektowny wygląd nie powinien uśpić czujności przy pracy z wysokim napięciem.
Najważniejsze informacje o transformatorze Tesli w jednym miejscu
- Transformator rezonansowy wytwarza wysokie napięcie o wysokiej częstotliwości.
- Jego działanie opiera się na współpracy obwodu pierwotnego i wtórnego dostrojonych do podobnej częstotliwości.
- Typowe układy pracują często w zakresie około 100 kHz-1 MHz, choć konkretne wartości zależą od konstrukcji.
- Wyładowania mogą mieć długość od kilku centymetrów do ponad metra w dużych instalacjach pokazowych.
- Wysokie napięcie, zakłócenia elektromagnetyczne i energia zgromadzona w kondensatorach sprawiają, że nie jest to bezpieczny eksperyment dla początkujących.
Co to jest i do czego służy cewka Tesli
To specjalny transformator powietrzny, czyli taki, który nie wykorzystuje klasycznego rdzenia z żelaza. Zamiast zwykłego przekazywania energii przy częstotliwości sieciowej wykorzystuje rezonans elektryczny do uzyskania bardzo wysokiego napięcia przy wysokiej częstotliwości.
W praktyce urządzenie pobiera energię z zasilacza, gromadzi ją w obwodzie pierwotnym i przekazuje do uzwojenia wtórnego. Przy prawidłowym dostrojeniu napięcie na górze konstrukcji rośnie na tyle, że powietrze zaczyna przewodzić prąd, tworząc charakterystyczne wyładowania. To właśnie dlatego układ jest tak często wykorzystywany w pokazach fizycznych, edukacji i instalacjach widowiskowych.
Nie traktuję go jednak jako praktycznego zamiennika zwykłego transformatora. Do przesyłania energii, zasilania urządzeń czy budowy stabilnego źródła napięcia lepiej nadają się klasyczne transformatory i przetwornice. Największą zaletą tego rozwiązania jest możliwość efektownego pokazania rezonansu, indukcji elektromagnetycznej i zachowania prądu wysokiej częstotliwości.
Najważniejsze zastosowania
- Demonstracje naukowe, podczas których można bezdotykowo zapalać świetlówki lub lampy neonowe.
- Edukacja elektroniczna, ponieważ układ pokazuje zależność między indukcyjnością, pojemnością i częstotliwością.
- Instalacje artystyczne i sceniczne, gdzie wyładowania tworzą efekt wizualny.
- Badania i eksperymenty związane z wyładowaniami, polami elektromagnetycznymi oraz izolacją.
- W niektórych specjalistycznych zastosowaniach także wykrywanie nieszczelności w układach próżniowych.
Właśnie proporcja między wartością edukacyjną a widowiskowością sprawia, że transformator Tesli nadal pojawia się w laboratoriach i centrach nauki. W zastosowaniach użytkowych jego znaczenie jest znacznie mniejsze niż często sugerują filmy demonstracyjne.
Jak działa rezonans dwóch obwodów
Sercem konstrukcji są dwa obwody rezonansowe. Pierwszy tworzą zwykle uzwojenie pierwotne, kondensator i układ przełączający. Drugi składa się z uzwojenia wtórnego oraz pojemności własnej cewki i metalowego terminala znajdującego się na jej szczycie.
Każdy obwód LC ma częstotliwość, przy której energia najłatwiej przechodzi między polem elektrycznym kondensatora a polem magnetycznym cewki. Można ją w przybliżeniu opisać wzorem f = 1 / 2π√LC, gdzie L oznacza indukcyjność, a C pojemność. Gdy oba obwody są odpowiednio dostrojone, przekazywanie energii staje się znacznie skuteczniejsze.
W klasycznym układzie kondensator pierwotny ładuje się, a później rozładowuje przez uzwojenie pierwotne. Powstaje krótki impuls prądu, który wzbudza obwód wtórny. W nowszych konstrukcjach elektroniczny sterownik zastępuje iskiernik i precyzyjnie kontroluje moment załączania tranzystorów.
Dlaczego napięcie rośnie tak wysoko
Uzwojenie wtórne ma dużą liczbę zwojów i współpracuje z pojemnością rozproszoną, czyli pojemnością wynikającą między innymi z odległości między sąsiednimi zwojami oraz obecności terminala. Podczas rezonansu energia kumuluje się w obwodzie wtórnym, a napięcie na jego szczycie może osiągać dziesiątki lub setki kilowoltów, zależnie od mocy, wymiarów i strojenia.
Nie oznacza to jednak, że każda konstrukcja wytwarza takie same wyładowania. Długość iskier zależy od wielu czynników, w tym od mocy wejściowej, częstotliwości, kształtu terminala, wilgotności powietrza i strat w układzie. Samo zwiększenie liczby zwojów nie gwarantuje lepszego rezultatu.
Z jakich elementów składa się układ
Na pierwszy rzut oka widać głównie wysoką cewkę wtórną i metalowy toroid, ale poprawne działanie wymaga współpracy kilku elementów. Każdy z nich wpływa na sprawność, stabilność oraz bezpieczeństwo pracy.
| Element | Rola w układzie | Co ma największe znaczenie |
|---|---|---|
| Zasilacz | Dostarcza energię do obwodu pierwotnego. | Napięcie, moc, ograniczenie prądu i izolacja. |
| Uzwojenie pierwotne | Wytwarza zmienne pole magnetyczne pobudzające cewkę wtórną. | Liczba zwojów, średnica i możliwość strojenia. |
| Kondensator pierwotny | Gromadzi energię i oddaje ją w postaci impulsu. | Napięcie pracy, pojemność i odporność na impulsy. |
| Uzwojenie wtórne | Podnosi napięcie dzięki rezonansowi i indukcji. | Wysokość, liczba zwojów, jakość izolacji i geometria. |
| Toroid lub inny terminal | Tworzy pojemność górną i wpływa na miejsce powstawania wyładowań. | Rozmiar, gładkość powierzchni i brak ostrych krawędzi. |
| Sterownik lub iskiernik | Kontroluje przepływ energii w obwodzie pierwotnym. | Częstotliwość przełączania, chłodzenie i odporność na przepięcia. |
Uzwojenie wtórne nawija się zwykle cienkim przewodem na izolacyjnej rurze. Ważna jest nie tylko liczba zwojów, lecz także ich równe ułożenie. Każda przypadkowa przerwa, zbliżenie lub uszkodzenie izolacji może zmienić parametry rezonansu i doprowadzić do przebicia.
Metalowy terminal na górze pełni funkcję dodatkowej pojemności. Gładki toroid pomaga ograniczyć przypadkowe wyładowania z ostrych punktów i kieruje pracę układu w stronę kontrolowanych wyładowań. To detal, który początkujący często traktują wyłącznie jako element dekoracyjny, choć ma realny wpływ na działanie.
Klasyczna, SSTC czy DRSSTC
Pod wspólną nazwą kryje się kilka różnych konstrukcji. Różnią się sposobem wzbudzania, sterowaniem i możliwościami, dlatego przed zakupem modułu lub planowaniem projektu trzeba sprawdzić, z jakim typem ma się do czynienia.
| Typ | Jak działa | Najlepsze zastosowanie | Główne ograniczenie |
|---|---|---|---|
| Klasyczna iskiernikowa | Energia z kondensatora jest impulsowo przekazywana przez iskiernik. | Pokazy i nauka podstaw rezonansu. | Hałas, duże zakłócenia i mniejsza kontrola nad pracą. |
| SSTC | Tranzystory sterują prądem pierwotnym bez klasycznego iskiernika. | Kompaktowe konstrukcje i projekty edukacyjne. | Wymaga dobrego sterownika i ochrony tranzystorów. |
| DRSSTC | Wykorzystuje rezonans oraz krótkie, kontrolowane impulsy dużej mocy. | Długie wyładowania i zaawansowane pokazy. | Wysokie wymagania wobec strojenia, pomiarów i chłodzenia. |
| Moduł demonstracyjny | Zawiera zasilacz i sterownik przygotowane przez producenta. | Bezpieczniejsze prezentacje pod nadzorem. | Ograniczona moc i mniejsze możliwości modyfikacji. |
Najprostszy moduł demonstracyjny może być dobrym wyborem do pokazania zjawiska, ale nie należy oceniać go wyłącznie po długości iskier. Dla mnie ważniejsze są osłony, ograniczenie prądu, jakość zasilacza i instrukcja obsługi. Efektowny łuk nie świadczy sam w sobie o dobrze zaprojektowanym urządzeniu.
Wersje SSTC i DRSSTC dają większą kontrolę nad częstotliwością oraz czasem pracy, ale wymagają znacznie lepszego przygotowania elektronicznego. Błąd w sterowaniu może uszkodzić tranzystory w ułamku sekundy, a przepięcia mogą przedostać się do zasilania lub pobliskich urządzeń.
Bezpieczeństwo jest ważniejsze niż długość wyładowania
Wyładowanie o wysokiej częstotliwości bywa mylnie uznawane za niegroźne, zwłaszcza gdy urządzenie jest małe. To niebezpieczne uproszczenie. Zagrożenie może pochodzić nie tylko z terminala wyjściowego, lecz także z zasilacza, kondensatorów, obwodu pierwotnego i elementów, które pozostają naładowane po wyłączeniu.
Przeczytaj również: Jak czytać schematy? Symbole kondensatorów bez tajemnic
Najczęstsze błędy
- Uruchamianie układu bez obudowy i wyraźnej strefy odgrodzenia.
- Dotykanie konstrukcji krótko po wyłączeniu, bez sprawdzenia i rozładowania kondensatorów.
- Praca w pobliżu komputerów, sterowników, aparatów medycznych lub innych wrażliwych urządzeń.
- Podłączanie projektu do sieci bez ograniczenia prądu i zabezpieczeń.
- Zmiana liczby zwojów lub terminala bez ponownego dostrojenia obwodu.
- Traktowanie rękawic, obuwia lub samego dystansu jako pełnej ochrony.
Wysoka częstotliwość nie usuwa ryzyka porażenia, poparzenia ani uszkodzenia elektroniki. Wyładowania mogą także powodować zakłócenia radiowe, zapalać materiały w pobliżu i przebijać izolację w miejscach, których nie widać z perspektywy obserwatora.
Jeżeli urządzenie ma być używane publicznie, potrzebne są przede wszystkim osłony, wyłącznik awaryjny, kontrola dostępu i nadzór osoby kompetentnej. Przy konstrukcjach zasilanych z sieci nie zalecam samodzielnych eksperymentów osobom bez doświadczenia w pracy z wysokim napięciem. Do celów edukacyjnych rozsądniejszy jest certyfikowany, niskomocowy moduł używany zgodnie z dokumentacją.
Jak podejść do zakupu lub projektu
Przed wyborem urządzenia trzeba ustalić, czy chodzi o krótki pokaz, naukę elektroniki, instalację sceniczną czy ambitny projekt laboratoryjny. Inne wymagania ma mały układ zasilany z gotowego modułu, a inne konstrukcja generująca długie wyładowania i pracująca przez wiele minut.
Przy zakupie sprawdziłbym przede wszystkim moc wejściową, sposób chłodzenia, czas dopuszczalnej pracy i zabezpieczenia. Istotne są również informacje o częstotliwości, rodzaju sterownika, wymaganym uziemieniu i wpływie urządzenia na otoczenie. Jeżeli producent podaje tylko długość iskier, a pomija parametry zasilania i procedury bezpieczeństwa, traktowałbym to jako sygnał ostrzegawczy.
W projekcie własnym najwięcej problemów zwykle nie wynika z samego nawinięcia cewki. Trudniejsze okazują się strojenie, kontrola przepięć, chłodzenie i właściwe prowadzenie powrotu prądu. Nawet poprawnie działający prototyp może przestać być stabilny po zmianie terminala, ustawienia cewki albo otoczenia.
Do nauki warto zacząć od symulacji obwodu LC, pomiaru indukcyjności i obserwacji rezonansu przy bezpiecznych poziomach napięcia. Dopiero później można analizować gotowe moduły demonstracyjne, zawsze z zachowaniem procedur producenta. Taka kolejność daje więcej wiedzy niż przypadkowe zwiększanie mocy i szukanie coraz dłuższej iskry.
Co naprawdę decyduje o udanym pokazie
Najlepszy efekt nie zależy wyłącznie od napięcia. Liczą się także dobre dostrojenie, odpowiednio dobrany terminal, stabilne zasilanie i kontrola czasu pracy. Mała, dobrze wykonana konstrukcja może pokazać rezonans znacznie czytelniej niż duży układ, który generuje dużo hałasu i zakłóceń, ale działa przypadkowo.
Traktuję to urządzenie przede wszystkim jako narzędzie do pokazywania niewidocznych zjawisk elektromagnetycznych. Iskry przyciągają uwagę, lecz najciekawsze jest to, że ich powstawanie można powiązać z częstotliwością rezonansową, pojemnością, indukcyjnością i sprzężeniem między uzwojeniami.
Jeżeli celem jest nauka elektroniki, rozsądnie zacząć od niskomocowego modelu demonstracyjnego i solidnych podstaw pomiarów. Jeżeli celem jest efekt sceniczny, bezpieczeństwo, ekranowanie i kontrola otoczenia powinny mieć pierwszeństwo przed parametrem podawanym na zdjęciu reklamowym.
