Jak czytać schematy? Symbole kondensatorów bez tajemnic

Wprowadzenie do świata elektroniki często wiąże się z nauką czytania schematów. Jednym z kluczowych elementów, który początkującym sprawia trudność, są kondensatory i ich różnorodne symbole. Ten artykuł to praktyczny przewodnik, który w przystępny sposób wyjaśni, jak rozpoznać i zrozumieć graficzne oznaczenia kondensatorów, pomagając Ci sprawnie poruszać się po elektronicznych diagramach.

Dlaczego poprawne rozpoznawanie symboli kondensatorów to absolutna podstawa?

Dla każdego, kto choć trochę zagłębia się w świat elektroniki, umiejętność identyfikacji symboli kondensatorów na schematach jest absolutnie fundamentalna. To nie tylko kwestia estetyki czy akademickiej wiedzy; to podstawa do prawidłowego projektowania, budowania i naprawiania obwodów. Bez tej umiejętności, nawet najprostsze zadanie może stać się źródłem frustracji, a co gorsza – kosztownych błędów. Uważam, że zrozumienie tych symboli pozwala na szybkie "czytanie" schematu, dając nam wgląd w intencje projektanta i funkcje poszczególnych komponentów.

W mojej praktyce często widzę, jak początkujący pomijają ten etap, co prowadzi do błędnego montażu, uszkodzeń elementów, a nawet zagrożeń bezpieczeństwa. Poprawne rozpoznanie symbolu to pierwszy krok do bezpiecznego i efektywnego obchodzenia się z komponentami elektronicznymi.

Uniknij kosztownych błędów – czyli o co chodzi z polaryzacją

Jednym z najbardziej krytycznych aspektów, które symbol kondensatora natychmiast nam zdradza, jest jego polaryzacja. Polaryzacja w kontekście kondensatorów oznacza, że element ten musi być podłączony do obwodu w określonym kierunku, z zachowaniem właściwej biegunowości dodatniej (+) i ujemnej (-). Kondensatory spolaryzowane, takie jak elektrolityczne czy tantalowe, są wrażliwe na kierunek przepływu prądu stałego.

Błędne podłączenie kondensatora spolaryzowanego, czyli odwrócenie jego biegunów, może mieć bardzo poważne konsekwencje. W najlepszym wypadku kondensator po prostu nie będzie działał prawidłowo, co zaburzy pracę całego obwodu. W najgorszym scenariuszu, może dojść do jego uszkodzenia, przegrzania, a nawet eksplozji, co stanowi realne zagrożenie dla użytkownika i innych komponentów. Symbol graficzny jest tutaj naszym pierwszym i najważniejszym sygnałem ostrzegawczym, informującym o konieczności zachowania szczególnej ostrożności.

Szybsze czytanie schematów – jak symbol zdradza funkcję elementu?

Symbole graficzne kondensatorów to coś więcej niż tylko abstrakcyjne rysunki; to skondensowane informacje o funkcji i roli danego elementu w obwodzie. Kiedy patrzę na schemat, symbol kondensatora od razu mówi mi, czy mam do czynienia z elementem stałym, zmiennym, czy też takim, który wymaga uwagi na polaryzację. To pozwala na błyskawiczne zrozumienie architektury obwodu bez konieczności zagłębiania się w szczegółowe opisy czy noty katalogowe.

Każdy element na schemacie ma swoje "znaczenie", a symbol kondensatora od razu informuje o jego typie – na przykład, czy jest to kondensator do filtrowania zakłóceń, sprzęgania sygnałów, czy może element regulujący częstotliwość. To sprawia, że proces analizy schematu jest znacznie szybszy i bardziej intuicyjny, co w moim doświadczeniu jest nieocenione zarówno w projektowaniu, jak i w diagnostyce usterek.

Fundament wiedzy: Dwa symbole kondensatorów, które musisz znać na start

Zaczynając przygodę z elektroniką, kluczowe jest opanowanie podstaw. W przypadku kondensatorów, oznacza to zrozumienie dwóch głównych kategorii symboli: tych dla kondensatorów niespolaryzowanych i tych dla spolaryzowanych. To są najbardziej fundamentalne rozróżnienia, które każdy elektronik powinien znać, ponieważ stanowią punkt wyjścia do dalszego, bardziej zaawansowanego poznawania tych elementów.

Symbol kondensatora niespolaryzowanego – uniwersalny znak na większości schematów

Najprostszym i najczęściej spotykanym symbolem kondensatora jest ten dla elementu niespolaryzowanego. Przedstawia go dwie równoległe, równej długości linie, które mogą być lekko oddalone od siebie. Ten symbol jest uniwersalny i znajdziesz go na większości schematów, niezależnie od regionu świata. Oznacza on, że kondensator może być podłączony do obwodu w dowolnym kierunku – nie ma znaczenia, który koniec podłączymy do wyższego, a który do niższego potencjału.

Tego typu kondensatory są powszechne i występują w wielu odmianach, takich jak kondensatory ceramiczne, foliowe czy mikowe. Spotkamy je w filtrach, układach sprzęgających sygnały AC, a także jako elementy stabilizujące napięcie w zasilaczach. Ich wszechstronność i brak wymagań co do polaryzacji sprawiają, że są niezwykle popularne w elektronice.

Symbol kondensatora spolaryzowanego – dlaczego znak "+" jest tutaj najważniejszy?

Zupełnie inaczej wygląda sytuacja z kondensatorami spolaryzowanymi. Ich symbol graficzny jest wyraźnym ostrzeżeniem, że musimy zachować szczególną ostrożność podczas montażu. W standardzie IEC, który dominuje w Europie, symbol kondensatora spolaryzowanego składa się z jednej prostej linii (anoda, oznaczająca biegun dodatni '+') oraz drugiej, wygiętej w łuk lub pogrubionej linii (katoda, oznaczająca biegun ujemny '-'). Często obok prostej linii, która reprezentuje anodę, dodawany jest wyraźny znak plusa (+), aby jeszcze bardziej podkreślić biegunowość. Ten symbol jest kluczowy dla kondensatorów elektrolitycznych i tantalowych, które są znane z dużej pojemności w stosunkowo małych rozmiarach. Znak "+" jest tutaj absolutnie najważniejszy, ponieważ informuje nas, że ten konkretny wyprowadzenie musi być podłączone do wyższego potencjału w obwodzie. Niezastosowanie się do tej zasady, jak już wspomniałem, może prowadzić do poważnych uszkodzeń.

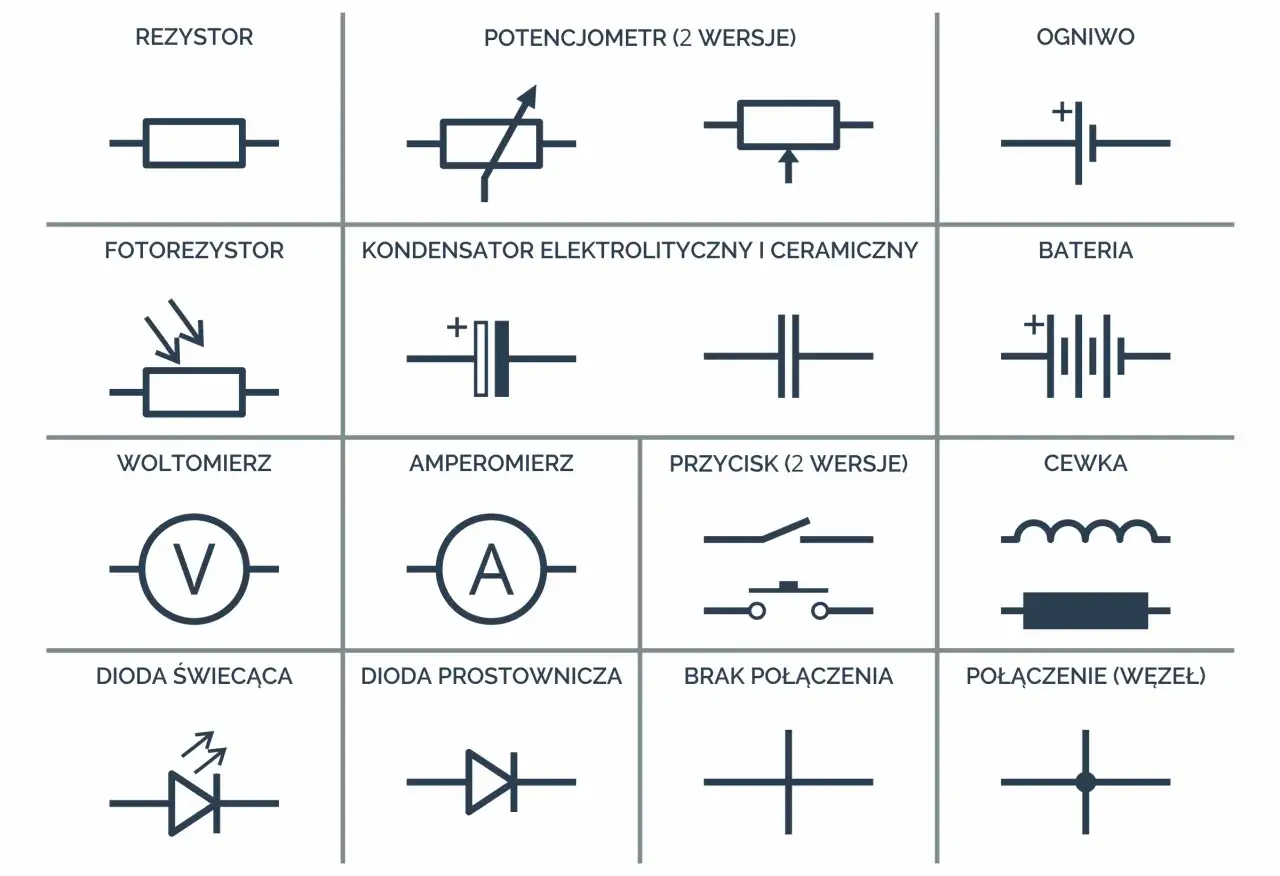

Ilustrowany przewodnik po symbolach kluczowych typów kondensatorów

Po opanowaniu podstawowych rozróżnień między kondensatorami spolaryzowanymi i niespolaryzowanymi, czas przyjrzeć się bliżej symbolom dla najczęściej spotykanych typów. Każdy z nich ma swoje specyficzne oznaczenie, które odzwierciedla jego budowę i zastosowanie. Zrozumienie tych niuansów pozwoli Ci na jeszcze sprawniejsze poruszanie się po świecie schematów elektronicznych.

Kondensator elektrolityczny – jak na schemacie odróżnić plus od minusa?

Kondensator elektrolityczny to jeden z najpowszechniejszych typów kondensatorów spolaryzowanych, ceniony za wysoką pojemność. Jego symbol na schemacie jest bardzo charakterystyczny i, co najważniejsze, jednoznacznie wskazuje na polaryzację. Zgodnie z normą IEC, symbol ten przedstawia jedną prostą linię, która zawsze oznacza anodę (biegun dodatni '+'). Druga linia jest wygięta w łuk lub pogrubiona i symbolizuje katodę (biegun ujemny '-'). Aby rozwiać wszelkie wątpliwości, często obok prostej linii umieszczony jest wyraźny znak plusa (+). To właśnie ten znak jest dla nas kluczowym wskaźnikiem, który koniec kondensatora należy podłączyć do wyższego potencjału. Pamiętaj, że prawidłowe podłączenie jest tu absolutnie niezbędne dla bezpieczeństwa i prawidłowego działania układu.

Kondensator ceramiczny i foliowy – prostota i wszechstronność w jednym symbolu

W przeciwieństwie do kondensatorów elektrolitycznych, kondensatory ceramiczne i foliowe są typowymi przykładami kondensatorów niespolaryzowanych. Oznacza to, że nie wymagają one zwracania uwagi na biegunowość podczas montażu. Ich symbol na schemacie jest najprostszy z możliwych: dwie równoległe linie. Ta prostota symbolu odzwierciedla ich wszechstronność i łatwość użycia. Kondensatory ceramiczne są często stosowane do filtrowania zakłóceń wysokiej częstotliwości, jako elementy rezonansowe czy w układach sprzęgających. Kondensatory foliowe natomiast, dzięki swojej stabilności i precyzji, znajdują zastosowanie w układach audio, precyzyjnych filtrach czy jako elementy czasowe. Ich uniwersalny symbol jest sygnałem, że możemy je swobodnie wpiąć w obwód, bez obaw o polaryzację.

Kondensator tantalowy – mały gigant z charakterystycznym oznaczeniem polaryzacji

Kondensator tantalowy to kolejny przykład kondensatora spolaryzowanego, który, podobnie jak elektrolityczny, wymaga prawidłowego podłączenia biegunowości. Jego symbol jest bardzo zbliżony do symbolu kondensatora elektrolitycznego w standardzie IEC, czyli jedna prosta linia (anoda '+') i druga wygięta w łuk lub pogrubiona (katoda '-'), często z dodatkowym znakiem plusa. Kondensatory tantalowe są cenione za swoje małe rozmiary i dużą pojemność w stosunku do objętości, co czyni je idealnymi do zastosowań, gdzie przestrzeń jest ograniczona. Często spotykane są w układach zasilania, filtracji i sprzęgania w urządzeniach przenośnych. Pomimo ich niewielkich gabarytów, konieczność prawidłowego podłączenia polaryzacji jest tak samo krytyczna jak w przypadku większych kondensatorów elektrolitycznych. Zawsze zwracaj uwagę na oznaczenie plusa na schemacie i na samym elemencie.

Gdy pojemność się zmienia: Jak rozpoznać symbole kondensatorów regulowanych?

W niektórych aplikacjach potrzebujemy możliwości zmiany pojemności kondensatora. Służą do tego kondensatory regulowane, które również posiadają swoje specyficzne symbole na schematach. Są one niezwykle przydatne w układach strojenia, kalibracji czy tam, gdzie wymagana jest precyzyjna regulacja parametrów obwodu. Zrozumienie ich symboli jest kluczowe dla identyfikacji elementów umożliwiających dynamiczną zmianę charakterystyki układu.

Symbol kondensatora zmiennego (strojeniowego) – klucz do dawnych odbiorników radiowych

Kondensator zmienny, często nazywany strojeniowym, to element, którego pojemność możemy regulować w szerokim zakresie, zazwyczaj za pomocą pokrętła. Jego symbol graficzny to symbol kondensatora stałego (dwie równoległe linie), przez który przechodzi strzałka pod kątem 45 stopni. Ta strzałka jednoznacznie wskazuje na regulowaną pojemność. Kondensatory zmienne były niegdyś kluczowymi komponentami w analogowych odbiornikach radiowych, gdzie służyły do precyzyjnego strojenia na wybraną częstotliwość. Dziś, choć w wielu aplikacjach zastąpiły je rozwiązania cyfrowe, nadal można je spotkać w niektórych układach radiowych, generatorach sygnałów czy precyzyjnych filtrach, gdzie manualna regulacja jest pożądana.

Symbol trymera (kondensatora nastawnego) – znak precyzyjnej kalibracji w układzie

Trymer, czyli kondensator nastawny, jest bliskim krewnym kondensatora zmiennego, ale ma nieco inne przeznaczenie. Jego symbol wygląda podobnie do symbolu kondensatora zmiennego, ale zamiast pełnej strzałki, posiada linię zakończoną poprzeczną kreską w kształcie litery "T". Ten symbol również wskazuje na regulowaną pojemność, ale w przypadku trymerów regulacja jest zazwyczaj dokonywana rzadziej i za pomocą małego śrubokręta, a nie pokrętła. Trymery są używane do precyzyjnej kalibracji układów elektronicznych, np. do dokładnego ustawienia częstotliwości oscylatora, kompensacji pojemności pasożytniczych czy dostrojenia filtrów. Ich rola jest kluczowa w zapewnieniu optymalnej pracy układu po jego złożeniu i przetestowaniu.

Standardy mają znaczenie: Czym różnią się symbole w normie IEC i ANSI?

Pracując z elektroniką, prędzej czy później natkniesz się na schematy pochodzące z różnych regionów świata. Warto wtedy wiedzieć, że istnieją pewne różnice w symbolice, zwłaszcza w przypadku kondensatorów. Dwa główne standardy, które warto znać, to IEC (International Electrotechnical Commission) i ANSI (American National Standards Institute). Świadomość tych różnic jest kluczowa, aby uniknąć pomyłek, szczególnie podczas interpretacji schematów międzynarodowych.

Norma IEC – europejski standard, który znajdziesz na polskich schematach

Norma IEC jest dominującym standardem w Europie i, co za tym idzie, to właśnie z nią najczęściej spotkasz się na polskich schematach elektronicznych. Jak już wcześniej wspomniałem, dla kondensatorów niespolaryzowanych symbol jest prosty: dwie równoległe linie. Jednak to w przypadku kondensatorów spolaryzowanych norma IEC wprowadza charakterystyczne rozróżnienie: jedna prosta linia dla anody (często z plusem) i druga, wygięta w łuk lub pogrubiona, dla katody. Ten sposób rysowania jest intuicyjny i od razu wskazuje na konieczność zachowania biegunowości. Według danych Wikipedia, standard IEC jest szeroko akceptowany i stosowany w wielu krajach na całym świecie, co czyni go uniwersalnym językiem dla elektroników.

Norma ANSI – jak wyglądają te same kondensatory na schematach z USA?

Z kolei standard ANSI jest powszechny w Stanach Zjednoczonych i Kanadzie. Chociaż symbol kondensatora niespolaryzowanego jest identyczny jak w IEC (dwie równoległe linie), to symbole kondensatorów spolaryzowanych różnią się znacząco. W normie ANSI, kondensator spolaryzowany jest często przedstawiany jako jedna prosta linia (anoda '+') oraz druga prosta linia, która na końcu ma mały prostokąt lub trójkąt, symbolizujący katodę '-'. Czasem obok anody również pojawia się znak plusa. Ta różnica w rysowaniu może być początkowo myląca, ale z czasem łatwo się do niej przyzwyczaić. Ważne jest, aby zawsze zwracać uwagę na to, w jakim standardzie został wykonany schemat, aby prawidłowo zinterpretować symbole i uniknąć błędów w montażu.

Co jeszcze znajdziesz obok symbolu? Jak odczytać pełne oznaczenie kondensatora?

Sam symbol graficzny kondensatora to dopiero początek informacji. Aby w pełni zrozumieć jego rolę w obwodzie i móc dobrać odpowiedni zamiennik, musimy nauczyć się odczytywać dodatkowe oznaczenia, które zawsze towarzyszą symbolowi na schemacie. Te oznaczenia dostarczają kluczowych danych, takich jak unikalny identyfikator, wartość pojemności oraz, co równie ważne, napięcie pracy.

Identyfikator (np. C1, C47) i wartość pojemności (np. 100nF, 10µF)

Obok każdego symbolu kondensatora na schemacie znajdziesz oznaczenie referencyjne, takie jak C1, C23, C47. Litera "C" jest standardowym oznaczeniem dla kondensatorów, a towarzysząca jej liczba to unikalny identyfikator w danym obwodzie. Dzięki temu możemy łatwo odwołać się do konkretnego elementu w spisie części lub podczas debugowania. Równie ważna jest wartość pojemności, która jest podawana w jednostkach faradów (F) lub ich podwielokrotnościach. Najczęściej spotykane to:

• pikofarady (pF): np. 100pF
• nanofarady (nF): np. 100nF (co odpowiada 0.1µF)
• mikrofarady (µF): np. 10µF, 47µF

Przeczytaj również: Jak połączyć przecięty kabel elektryczny bez ryzyka zwarcia

Napięcie pracy – dlaczego ten parametr jest równie ważny co pojemność?

Oprócz pojemności, napięcie pracy kondensatora jest parametrem, którego absolutnie nie wolno ignorować. Określa ono maksymalne napięcie, jakie kondensator może bezpiecznie wytrzymać bez ryzyka uszkodzenia. Ten parametr jest zazwyczaj oznaczany na schemacie obok wartości pojemności (np. 100nF/50V, 10µF/16V). Konsekwencje przekroczenia maksymalnego napięcia pracy są poważne: kondensator może ulec przebiciu, przegrzaniu, a w przypadku kondensatorów elektrolitycznych – eksplozji. Dlatego zawsze należy dobierać kondensator z napięciem pracy wyższym niż maksymalne napięcie występujące w punkcie jego podłączenia w obwodzie, najlepiej z odpowiednim zapasem bezpieczeństwa. Jest to kluczowe nie tylko dla trwałości samego kondensatora, ale i dla bezpieczeństwa całego obwodu oraz osób z nim pracujących.

Praktyczne podsumowanie: Jak błyskawicznie identyfikować kondensatory na schematach?

Mam nadzieję, że ten przewodnik rozwiał wiele wątpliwości dotyczących symboli kondensatorów. Aby ułatwić Ci szybkie i skuteczne identyfikowanie tych kluczowych komponentów na schematach elektronicznych, przygotowałem listę najważniejszych wskazówek:

• Zawsze szukaj znaku "+" lub wygiętej linii, aby zidentyfikować kondensator spolaryzowany.
• Pamiętaj, że dwie proste, równoległe linie to symbol kondensatora niespolaryzowanego.
• Strzałka lub symbol "T" nad kondensatorem oznacza, że jego pojemność jest regulowana.
• Zwracaj uwagę na identyfikator (np. C1) i wartość pojemności obok symbolu.
• Sprawdzaj standard schematu (IEC czy ANSI), aby prawidłowo interpretować symbole, zwłaszcza dla kondensatorów spolaryzowanych.
• Nigdy nie ignoruj parametru napięcia pracy – jest on równie ważny jak pojemność.

Praktyka czyni mistrza, więc im więcej schematów przeanalizujesz, tym szybciej i pewniej będziesz rozpoznawał kondensatory i inne elementy. Powodzenia w Twojej elektronicznej podróży!
