Gdy urządzenie działa niestabilnie, grzeje się albo po prostu nie wykonuje swojej funkcji, przyczyna często tkwi w niewłaściwie dobranym podzespole. W tym artykule porządkuję najważniejsze elementy elektroniczne, wyjaśniam ich role, pokazuję kluczowe parametry oraz podpowiadam, jak uniknąć błędów podczas montażu i doboru komponentów.
Najważniejsze zasady doboru podzespołów elektronicznych
- Rezystory, kondensatory i cewki należą do elementów biernych, a tranzystory, diody i układy scalone do aktywnych.
- Napięcie, prąd, moc i temperatura decydują o tym, czy komponent będzie pracował bezpiecznie.
- THT ułatwia naukę i ręczne lutowanie, natomiast SMD pozwala zmniejszyć rozmiar urządzenia.
- Margines bezpieczeństwa jest ważniejszy niż wybór najtańszego wariantu o parametrach „na styk”.
- Przed zakupem trzeba sprawdzić także obudowę, wyprowadzenia, tolerancję i dostępność zamienników.
Jak dzieli się podstawowe podzespoły
Najprostszy podział obejmuje elementy bierne i aktywne. Bierne nie wzmacniają sygnału, ale ograniczają prąd, magazynują energię albo filtrują zakłócenia. Aktywne mogą sterować przepływem prądu, przełączać obwody lub przetwarzać sygnały.
| Grupa | Przykłady | Główna funkcja |
|---|---|---|
| Bierne | Rezystory, kondensatory, cewki | Ograniczanie, magazynowanie i filtrowanie energii |
| Aktywne | Diody, tranzystory, tyrystory | Sterowanie, prostowanie i wzmacnianie sygnałów |
| Scalone | Stabilizatory, wzmacniacze, mikrokontrolery | Realizacja wielu funkcji w jednej obudowie |
| Elektromechaniczne | Przekaźniki, przełączniki, złącza | Łączenie i rozłączanie obwodów |
Drugi ważny podział dotyczy budowy. Element dyskretny, na przykład pojedynczy tranzystor, wykonuje określoną funkcję jako osobny komponent. Układ scalony łączy natomiast wiele struktur półprzewodnikowych w jednej obudowie, dzięki czemu może zastąpić cały fragment większego obwodu.
Elementy bierne a aktywne w praktyce
W realnym urządzeniu obie grupy stale ze sobą współpracują. Rezystor może ustalać prąd diody LED, kondensator wygładzać napięcie zasilania, a tranzystor sterować silnikiem. Z mojego doświadczenia wynika, że początkujący często skupiają się na „głównym” układzie scalonym, choć o stabilności całego projektu równie często decydują małe komponenty pomocnicze.

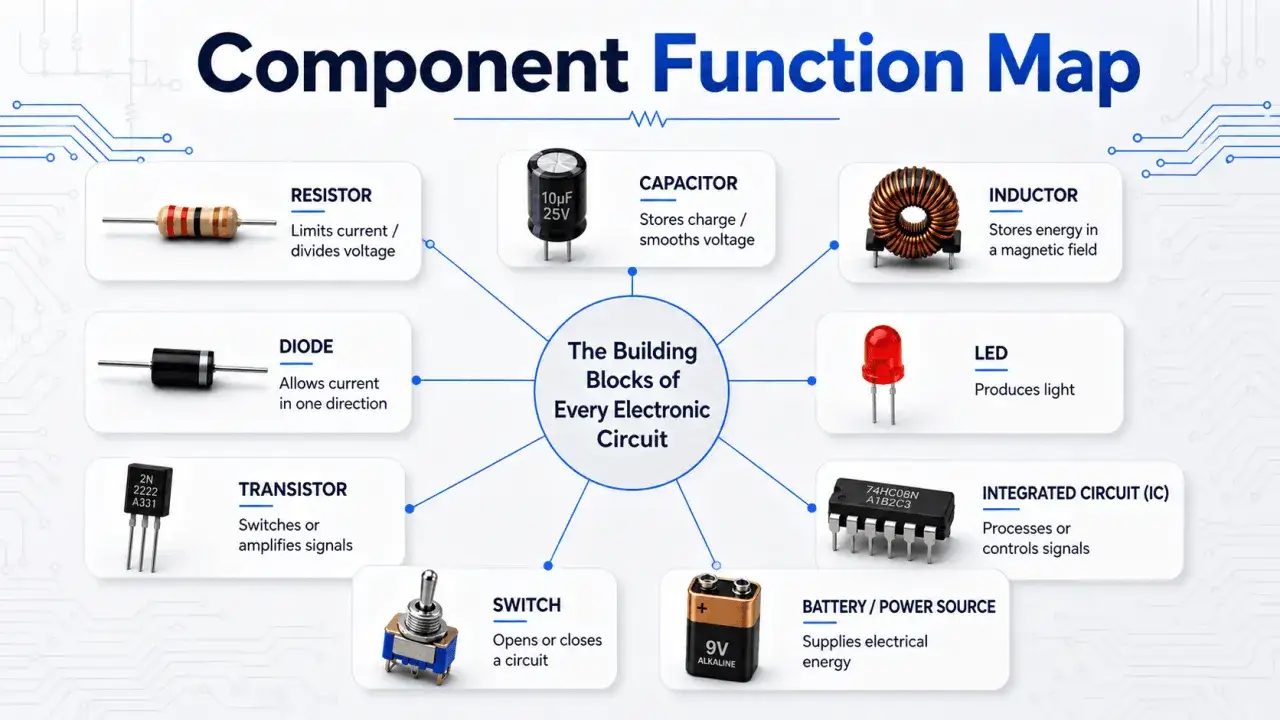

Co robią najczęściej stosowane komponenty
Rezystor ogranicza i ustala prąd
Rezystor przeciwstawia się przepływowi prądu. Wykorzystuje się go między innymi do ustawiania poziomów napięcia, ograniczania prądu diody LED oraz polaryzacji tranzystora. Jego podstawowe parametry to rezystancja wyrażana w omach, tolerancja i moc znamionowa.
Przy doborze warto policzyć moc według zależności P = I²R albo P = U²/R. Jeśli z obliczeń wynika 0,18 W, nie wybierałbym automatycznie rezystora 0,25 W w urządzeniu pracującym długo i w wysokiej temperaturze. Bezpieczniejszy będzie wariant 0,5 W lub 1 W, zależnie od miejsca i chłodzenia.
Kondensator filtruje i magazynuje energię
Kondensator gromadzi ładunek, a później może go oddać do obwodu. W zasilaczach ogranicza tętnienia, przy układach cyfrowych tłumi krótkie zakłócenia, a w obwodach czasowych współpracuje z rezystorem. Dla kondensatora liczy się przede wszystkim pojemność, napięcie pracy, typ dielektryka i polaryzacja.
Kondensatory elektrolityczne mają zaznaczoną biegunowość i nie powinny być podłączane odwrotnie. Przy zasilaniu 12 V rozsądnie jest użyć modelu o napięciu znamionowym wyższym, na przykład 16 V lub 25 V, zamiast komponentu pracującego dokładnie na granicy.
Cewka i dławik pomagają kontrolować zmiany prądu
Cewka przeciwstawia się szybkim zmianom prądu i magazynuje energię w polu magnetycznym. Występuje w filtrach, przetwornicach impulsowych, obwodach radiowych oraz układach ograniczających zakłócenia elektromagnetyczne. Dławik jest specjalnym rodzajem cewki używanym głównie do tłumienia składowej zmiennej.
Dioda przewodzi prąd w określonym kierunku
Dioda prostownicza przepuszcza prąd zasadniczo w jedną stronę, dlatego chroni układ przed odwrotną polaryzacją i umożliwia prostowanie napięcia. Dioda Zenera stabilizuje napięcie w określonym zakresie, a LED zamienia energię elektryczną na światło. W przypadku diody LED trzeba zawsze ograniczyć prąd, najczęściej za pomocą rezystora.
Tranzystor działa jak przełącznik albo wzmacniacz
Tranzystor pozwala sterować większym prądem za pomocą niewielkiego sygnału. W prostych projektach może włączać wentylator, przekaźnik lub taśmę LED, a w bardziej zaawansowanych pracować jako część wzmacniacza albo przetwornicy. Przy wyborze sprawdzam maksymalny prąd, napięcie, moc strat i sposób sterowania bramką lub bazą.
Tranzystor MOSFET zwykle dobrze sprawdza się w przełączaniu obciążeń sterowanych napięciem. Nie każdy model logic-level w pełni otworzy się przy 3,3 V, dlatego sam napis „MOSFET” nie wystarcza do poprawnego wyboru.
Przeczytaj również: Przekaźnik SSR - Co to jest, jak działa i jak go dobrać?
Układ scalony skupia wiele funkcji w jednej obudowie
Układ scalony może być prostym stabilizatorem napięcia, wzmacniaczem operacyjnym, timerem albo mikrokontrolerem programowalnym przez użytkownika. W praktyce liczą się nie tylko jego funkcje, ale też zakres napięcia zasilania, maksymalny prąd, rozkład wyprowadzeń i wymagane komponenty zewnętrzne.
Jak czytać parametry przed zakupem
Sam symbol komponentu nie mówi jeszcze, czy pasuje do projektu. Zanim zamówię część, porównuję jej kartę katalogową ze schematem i sprawdzam, czy parametry dotyczą warunków, w których urządzenie rzeczywiście będzie działać.
| Komponent | Najważniejsze parametry | Co może pójść źle |
|---|---|---|
| Rezystor | Rezystancja, tolerancja, moc | Przegrzanie albo błędny prąd w obwodzie |
| Kondensator | Pojemność, napięcie, ESR, polaryzacja | Utrata stabilności lub uszkodzenie przy odwrotnym podłączeniu |
| Dioda | Prąd przewodzenia, napięcie wsteczne, spadek napięcia | Przebicie, nadmierne grzanie, brak świecenia LED |
| Tranzystor | Prąd, napięcie, moc, RDS(on) lub wzmocnienie | Niepełne przełączanie i wysoka temperatura |
| Układ scalony | Zasilanie, prąd, temperatura, pinout | Nieprawidłowa praca lub natychmiastowe uszkodzenie |
Najczęstszy błąd polega na wybieraniu zamiennika wyłącznie po nazwie albo podobnym wyglądzie. Dwa kondensatory 10 µF mogą różnić się napięciem, polaryzacją i zachowaniem przy wysokiej częstotliwości, a dwa tranzystory w tej samej obudowie mogą mieć zupełnie inny układ wyprowadzeń.
Przy elementach półprzewodnikowych sprawdzam również temperaturę pracy. Jeśli układ ma działać w obudowie bez wentylacji, nie zakładam, że parametry podane dla temperatury pokojowej będą obowiązywać w takich samych warunkach.
THT czy SMD i co ma znaczenie podczas montażu
Komponenty THT mają wyprowadzenia przechodzące przez otwory płytki. Są większe i wygodniejsze przy ręcznym lutowaniu, dlatego polecam je osobom uczącym się podstaw. Taka obudowa ułatwia też pomiary i wielokrotne poprawianie połączeń.
Elementy SMD lutuje się bezpośrednio na powierzchni płytki. Zajmują mniej miejsca, dobrze nadają się do produkcji seryjnej i pozwalają prowadzić krótsze ścieżki. Ich montaż wymaga jednak większej precyzji, dobrego grota, topnika, a przy bardzo małych obudowach także powiększenia.
Przed lutowaniem sprawdzam orientację diod, kondensatorów, układów scalonych i tranzystorów. Pomyłka o 180 stopni może skończyć się awarią w kilka sekund, szczególnie gdy obwód jest zasilany z wydajnego źródła prądu.
Błędy, które najczęściej psują działanie układu
- Brak rezystora przy LED prowadzi do zbyt dużego prądu i skraca żywotność diody.
- Dobór napięcia „na styk” zostawia zbyt mały margines na skoki i zakłócenia zasilania.
- Pomijanie mocy cieplnej powoduje przegrzewanie rezystorów, tranzystorów i stabilizatorów.
- Nieczytanie oznaczeń może doprowadzić do pomylenia wartości, biegunowości albo obudowy.
- Zbyt długie przewody zwiększają podatność na zakłócenia, zwłaszcza w układach cyfrowych i radiowych.
- Brak kondensatora odsprzęgającego przy układzie scalonym może powodować przypadkowe restarty i niestabilną pracę.
W prostych projektach dobrze sprawdza się zasada, by najpierw uruchomić układ z ograniczeniem prądu na zasilaczu laboratoryjnym. To niewielki krok, ale często chroni kosztowny mikrokontroler przed skutkami jednego błędnego połączenia.
Jak skompletować części do konkretnego projektu
Zaczynam od funkcji, a nie od listy przypadkowych komponentów. Najpierw określam napięcie zasilania, maksymalny prąd obciążenia, zakres temperatury i sposób sterowania. Dopiero potem dobieram wartości elementów oraz ich obudowy.
- Rozpisz wymagania układu, w tym napięcia, prądy i rodzaj sygnałów.
- Wybierz podstawową architekturę, na przykład stabilizator, tranzystor przełączający albo mikrokontroler.
- Oblicz wartości rezystorów, kondensatorów i elementów zabezpieczających.
- Sprawdź karty katalogowe oraz układ wyprowadzeń.
- Dodaj margines dla napięcia, prądu i mocy, zamiast pracować na granicznych wartościach.
- Uruchom prototyp i zmierz napięcia w rzeczywistych warunkach obciążenia.
Do nauki wystarczą zwykle płytka stykowa, multimetr, zasilacz z ograniczeniem prądu oraz zestaw rezystorów, kondensatorów, diod i tranzystorów. Nie kupowałbym od razu dużego, przypadkowego zestawu. Lepszy jest mniejszy komplet z opisanymi wartościami i elementami, które pasują do zaplanowanych ćwiczeń.
Przy napięciu sieciowym 230 V zasady są zupełnie inne niż przy projektach zasilanych z baterii lub USB. Takie układy wymagają odpowiednich odstępów izolacyjnych, zabezpieczeń i doświadczenia, dlatego początkujący powinni zaczynać od bezpiecznych obwodów niskonapięciowych.
Dobry układ zaczyna się od świadomego marginesu
Najważniejsze jest nie samo rozpoznanie rezystora, kondensatora czy tranzystora, lecz zrozumienie, jak ich parametry wpływają na cały obwód. Komponent dobrany z zapasem zwykle pracuje chłodniej, stabilniej i dłużej, nawet jeśli na początku kosztuje kilka groszy więcej.
Ja traktuję kartę katalogową jak mapę projektu, a nie formalny dodatek do produktu. Kilka minut poświęconych na sprawdzenie napięcia, mocy, temperatury i wyprowadzeń potrafi oszczędzić wiele godzin szukania usterki oraz uchronić płytkę przed nieodwracalnym uszkodzeniem.
