Schemat podłączenia domofonu - kolory kabli to mit?

Podłączenie domofonu, czyli unifonu, w mieszkaniu czy domu może wydawać się na pierwszy rzut oka zadaniem prostym, jednak często napotykamy na problem braku uniwersalnego standardu kolorów kabli. Nie martw się, dzięki temu poradnikowi samodzielnie zidentyfikujesz i prawidłowo podłączysz urządzenie, oszczędzając czas i pieniądze, które wydałbyś na wizytę specjalisty.

Dlaczego kolory kabli w domofonie mogą wprowadzić w błąd? Prawda o braku jednego standardu

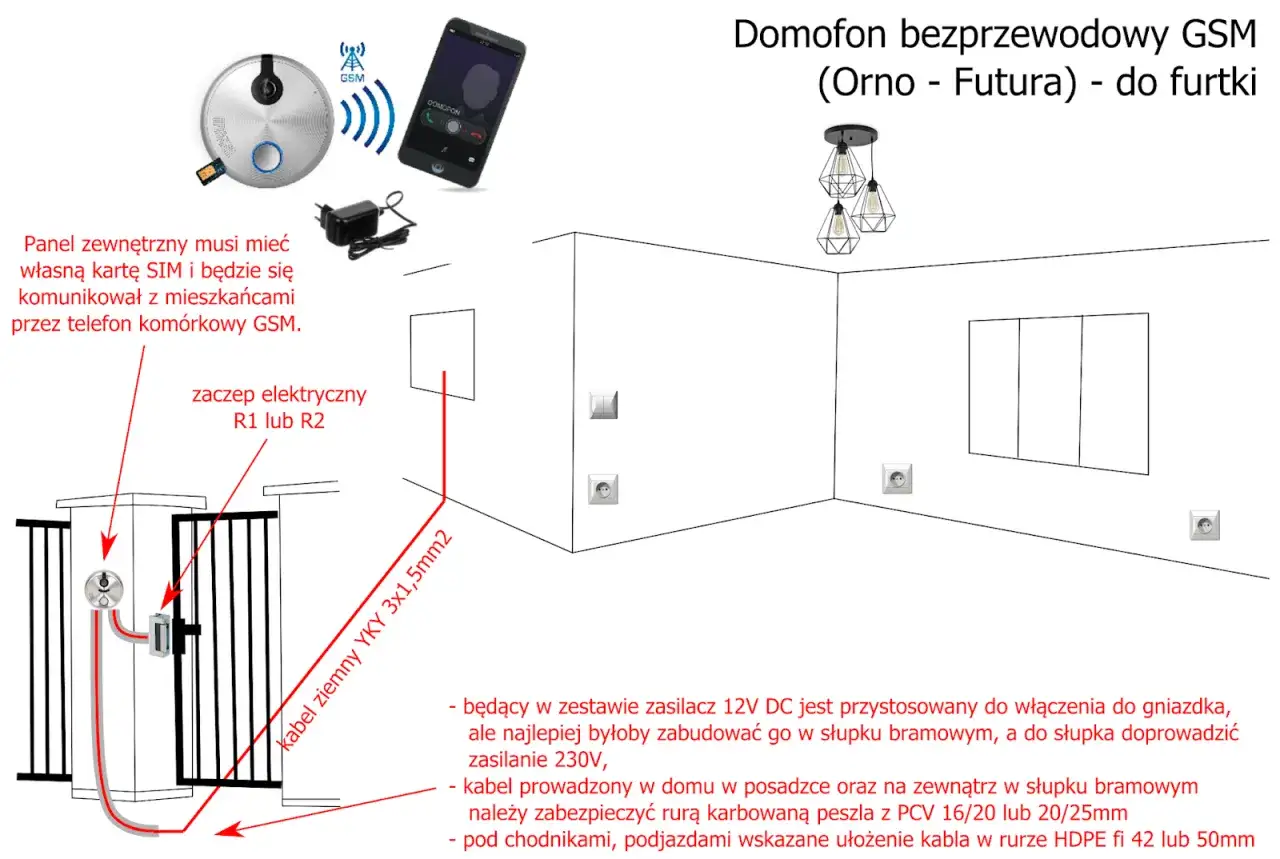

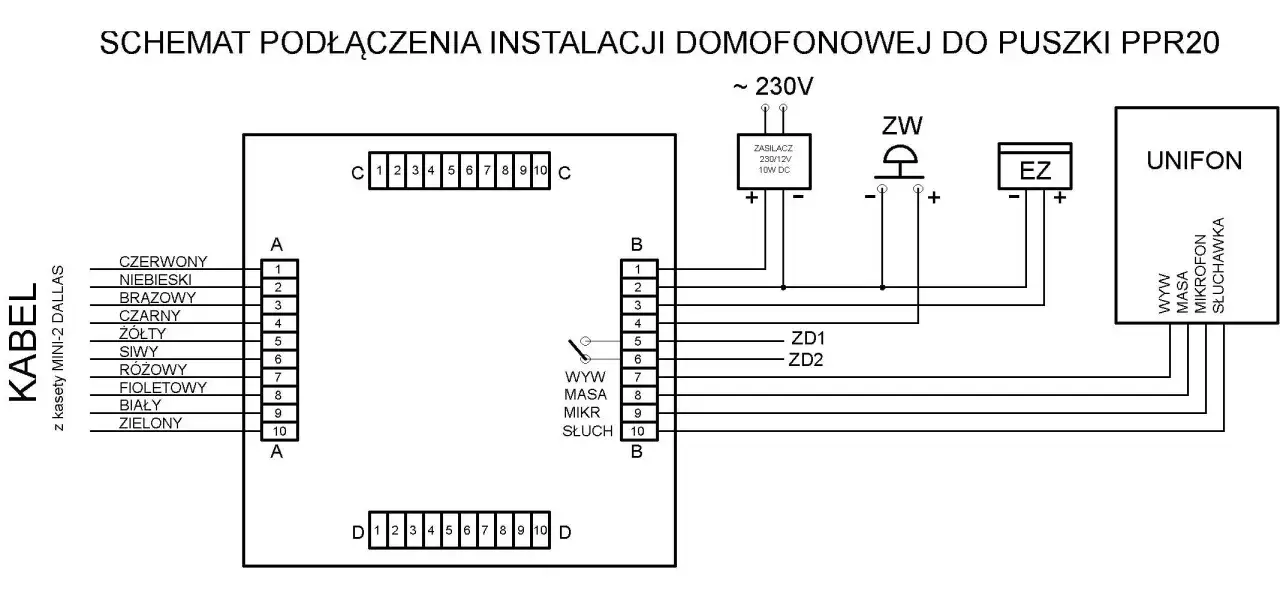

Wielu z nas, zabierając się za podłączenie domofonu, instynktownie szuka schematu podłączenia po kolorach kabli. Niestety, to często droga donikąd. Kolory kabli w instalacjach domofonowych są jednym z największych źródeł frustracji, ponieważ nie istnieje jeden, uniwersalny standard kolorystyczny, który obowiązywałby wszystkich producentów czy instalatorów.

Mit uniwersalnej kolorystyki – dlaczego Twój schemat może nie pasować?

Powszechne przekonanie o istnieniu jednego, spójnego schematu kolorów kabli w domofonach to niestety mit. Gdyby tak było, podłączenie unifonu byłoby dziecinnie proste. W rzeczywistości, zwłaszcza w starszym budownictwie w Polsce, instalacje domofonowe rzadko kiedy mają ustandaryzowany schemat kolorów. Oznacza to, że schemat, który znalazłeś w internecie lub w instrukcji innego modelu, może w ogóle nie pasować do Twojej instalacji.

Różnice między producentami (Cyfral, Urmet) a praktyką instalatorów

Każdy z wiodących producentów domofonów, takich jak Cyfral, Urmet czy Laskomex, ma swoje własne, wewnętrzne standardy kolorystyczne. To, co dla jednego producenta oznacza masę, dla drugiego może być linią mikrofonu. Co więcej, kolory kabli, które widzisz wychodzące ze ściany, mogą być wynikiem indywidualnych decyzji instalatora sprzed lat. Czasem używano po prostu tego, co było pod ręką, co dodatkowo komplikuje sprawę. Jak podają Porady-budowlane.co.pl, brak ustandaryzowanych kolorów to jeden z najczęstszych problemów przy próbie samodzielnego montażu.

Analogowy vs Cyfrowy – kluczowa różnica, która determinuje sposób podłączenia

Zanim zaczniesz cokolwiek podłączać, musisz zrozumieć kluczową różnicę między dwoma głównymi typami systemów domofonowych: analogowymi i cyfrowymi. Systemy analogowe, najczęściej 4, 5 lub 6-żyłowe, wymagają osobnej żyły dla każdej funkcji (np. mikrofon, głośnik, wywołanie, masa). Z kolei systemy cyfrowe, zazwyczaj 2-żyłowe, przesyłają wszystkie dane i zasilanie za pomocą tylko dwóch przewodów. Pomylenie tych systemów i próba podłączenia niewłaściwego unifonu (np. analogowego do instalacji cyfrowej) może mieć bardzo poważne konsekwencje – od braku działania, po uszkodzenie unifonu, a nawet całej centrali domofonowej w budynku. To jest fundamentalna informacja, którą musimy ustalić na samym początku.

Pierwszy krok: Jak zidentyfikować typ Twojej instalacji domofonowej?

Zamiast skupiać się na kolorach, zacznij od identyfikacji typu instalacji. To najpewniejsza droga do sukcesu.

Policz żyły w ścianie: co mówi Ci liczba kabli (2, 4, 5 czy 6)?

Pierwszym, bardzo prostym krokiem jest policzenie żył, czyli pojedynczych przewodów, wychodzących ze ściany. Ta liczba może wstępnie wskazać na typ systemu:

• 2 żyły: To bardzo silna wskazówka, że masz do czynienia z systemem cyfrowym. W takich systemach zazwyczaj wszystkie funkcje (zasilanie, audio, sterowanie zamkiem) są przesyłane dwoma przewodami.
• 4, 5 lub 6 żył: Taka liczba żył niemal na pewno oznacza system analogowy. W zależności od liczby żył, poszczególne przewody odpowiadają za konkretne funkcje, takie jak mikrofon, głośnik, masa, wywołanie, czy sterowanie zamkiem.

Spójrz na stary unifon: wskazówki ukryte na płytce drukowanej i oznaczeniach zacisków

Jeśli posiadasz stary unifon, nie wyrzucaj go od razu! Jest to prawdziwa skarbnica informacji. Otwórz obudowę i dokładnie przyjrzyj się płytce drukowanej oraz miejscu, gdzie podłączone są kable. Szukaj oznaczeń przy zaciskach (punktach, do których podłączone są przewody). Najczęściej spotkasz tam skróty takie jak MU, SU, GND, RING, ZAMEK. Te oznaczenia są znacznie bardziej wiarygodne niż kolory kabli i pomogą Ci zidentyfikować funkcje poszczególnych żył.

Kiedy masz do czynienia z systemem cyfrowym, a kiedy z analogowym?

Rozpoznanie systemu cyfrowego od analogowego jest kluczowe. Oto jak to zrobić:

• System cyfrowy:
  • Liczba żył: Najczęściej 2 żyły.
  • Oznaczenia zacisków: Często brak wyraźnych oznaczeń funkcji. Zamiast tego mogą być symbole takie jak "L1", "L2", "DATA", "BUS" lub po prostu numeracja (np. "1", "2").
  • Programowanie: Unifony cyfrowe zazwyczaj wymagają zaprogramowania numeru mieszkania, aby działały prawidłowo. Mają często zworki lub przełączniki do ustawienia adresu.
  • Wygląd: Czasem unifony cyfrowe są bardziej zaawansowane technologicznie, z wyświetlaczami czy dodatkowymi funkcjami.
• System analogowy:
  • Liczba żył: Zazwyczaj 4, 5 lub 6 żył.
  • Oznaczenia zacisków: Wyraźne oznaczenia funkcji, takie jak MU (mikrofon), SU (słuchawka/głośnik), GND (masa), WYW (wywołanie/dzwonek), ZAMEK.
  • Programowanie: Unifony analogowe nie wymagają programowania numeru mieszkania.
  • Działanie: Każda funkcja ma swoją dedykowaną żyłę, co ułatwia diagnostykę, ale wymaga więcej przewodów.

Pamiętaj, że podłączenie unifonu analogowego do instalacji cyfrowej (i odwrotnie) jest błędem i może skutkować uszkodzeniem sprzętu. Upewnij się, że masz odpowiedni typ unifonu do swojej instalacji.

Zrozumieć oznaczenia, a nie kolory: uniwersalny język zacisków w domofonie

Skoro kolory kabli są zawodne, to co jest pewne? Oznaczenia na zaciskach unifonu! To jest uniwersalny język, którym posługują się producenci, aby wskazać funkcje poszczególnych połączeń.

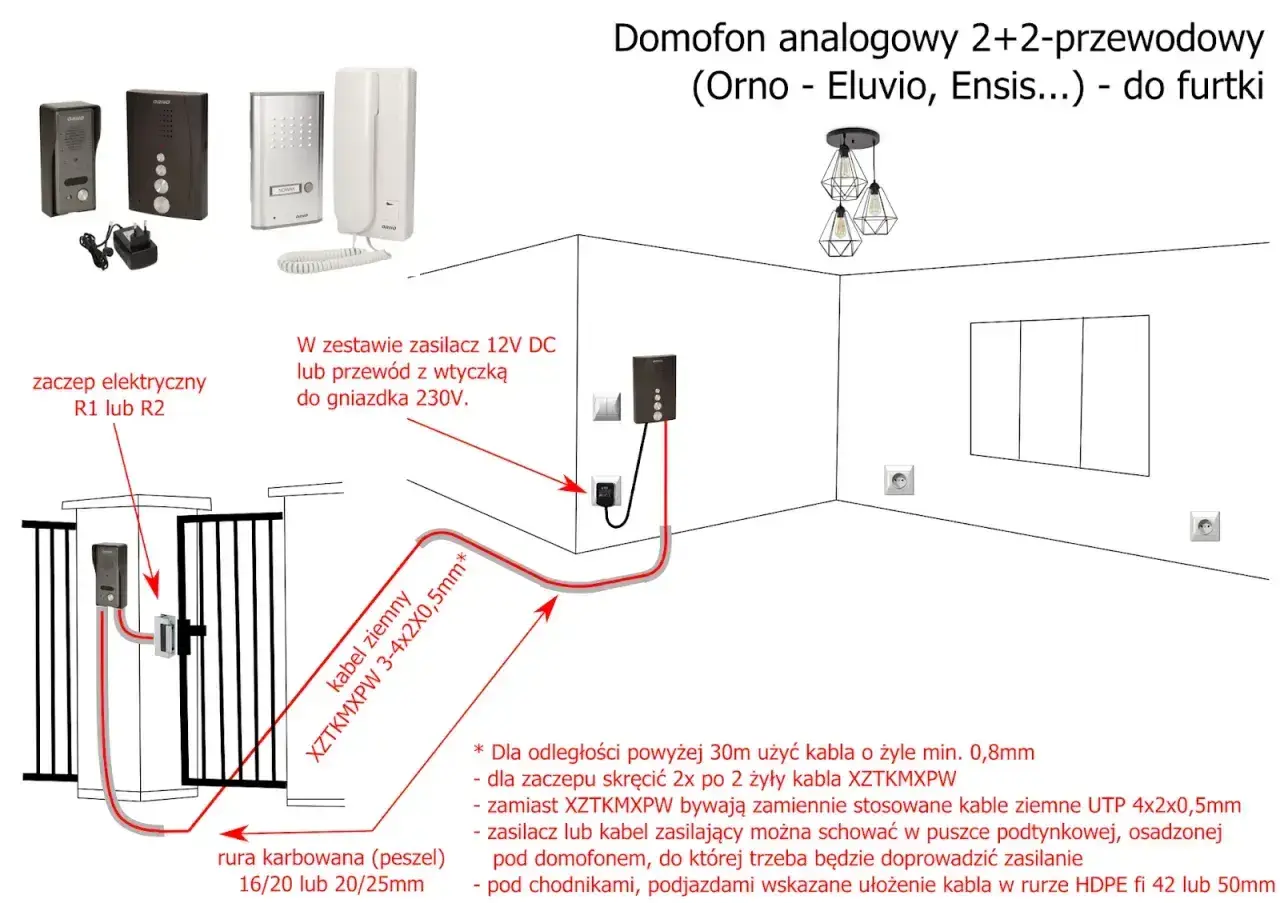

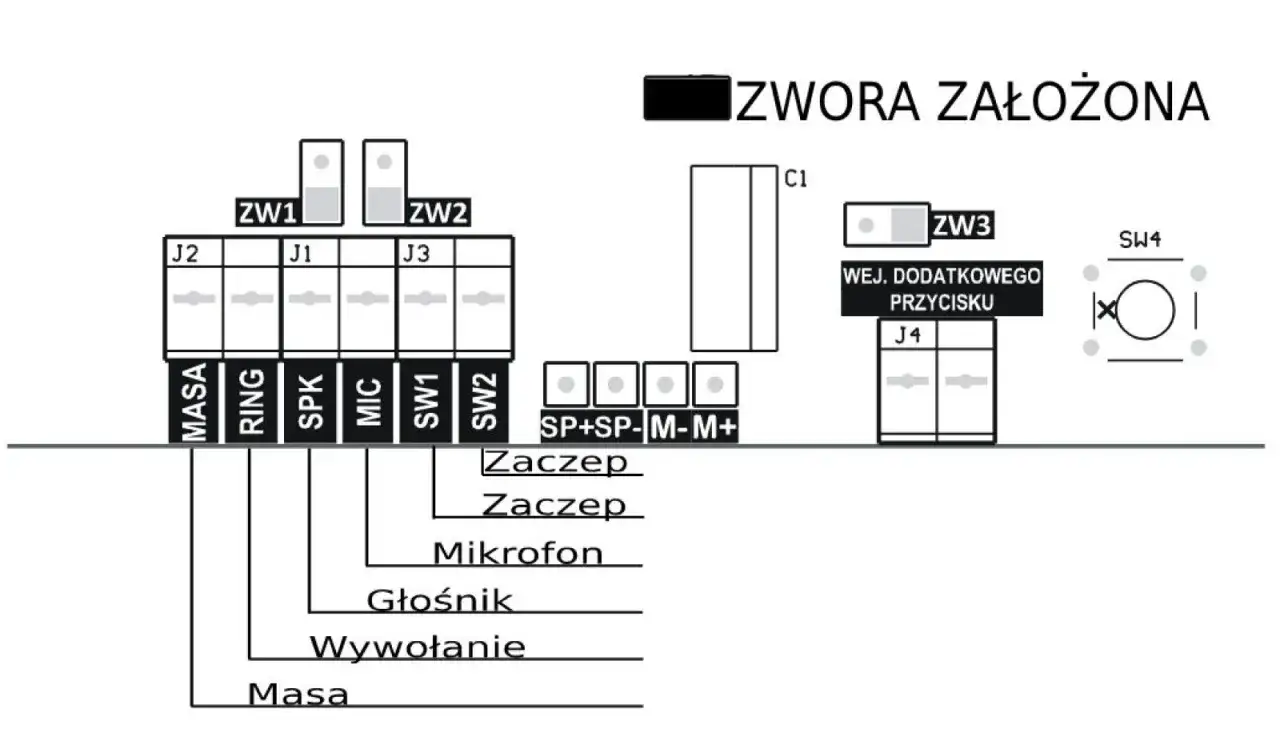

Co oznaczają symbole MU, SU, GND, RING? Deszyfrujemy skróty na złączach

Poniższa tabela przedstawia najczęściej spotykane symbole na zaciskach unifonów analogowych i ich objaśnienia. Zapoznanie się z nimi to podstawa prawidłowego podłączenia.

Mapa funkcji: która żyła za co odpowiada (masa, mikrofon, głośnik, wywołanie, zamek)?

W systemach analogowych każda żyła ma swoją określoną rolę, co odróżnia je od systemów cyfrowych, gdzie dwie żyły pełnią wszystkie funkcje. Oto szczegółowe wyjaśnienie:

• Masa (GND): Jest to najważniejszy przewód, wspólny dla wszystkich funkcji. Bez prawidłowo podłączonej masy domofon nie będzie działał. Służy jako punkt odniesienia dla sygnałów elektrycznych.
• Mikrofon (MU): Ta żyła odpowiada za przesyłanie Twojego głosu z unifonu do kasety zewnętrznej. Kiedy mówisz do słuchawki, sygnał audio jest przesyłany właśnie tym przewodem.
• Głośnik (SU): Przewód głośnika to droga dla dźwięku z kasety zewnętrznej do Twojej słuchawki. Dzięki niemu słyszysz osobę stojącą przy bramie.
• Wywołanie (WYW): Kiedy ktoś dzwoni do Twojego mieszkania, sygnał wywołania jest przesyłany tą żyłą, aktywując dzwonek w unifonie.
• Zamek (ZAMEK): W niektórych instalacjach 5- lub 6-żyłowych może występować osobna żyła dedykowana do sterowania elektrozaczepem. Jednakże, jak wspomniano w tabeli, bardzo często funkcja otwierania elektrozaczepu realizowana jest poprzez zwarcie linii mikrofonu lub głośnika z masą, co zostanie szczegółowo omówione poniżej.

Zrozumienie tych funkcji i przyporządkowanie ich do odpowiednich zacisków unifonu jest kluczem do sukcesu.

Praktyczny przewodnik: Podłączanie domofonu w najpopularniejszych systemach analogowych

Skupmy się teraz na praktyce podłączania w najczęściej spotykanych systemach analogowych.

Schemat dla instalacji 4-żyłowej: Jak poprawnie zmapować funkcje?

Instalacja 4-żyłowa to jeden z najpopularniejszych wariantów. Typowy schemat podłączenia wygląda następująco:

1. Masa (GND): Zazwyczaj jest to przewód, który w starym unifonie był podłączony do zacisku oznaczonego jako MASA, GND lub "-". Podłącz go do odpowiedniego zacisku w nowym unifonie.
2. Linia mikrofonu (MU): Znajdź przewód, który był podłączony do MU lub MIC w starym unifonie. Podłącz go do zacisku MU w nowym urządzeniu.
3. Linia głośnika (SU): Podobnie jak wyżej, zidentyfikuj przewód podłączony do SU, SPK lub GŁ i podłącz go do zacisku SU w nowym unifonie.
4. Linia wywołania (WYW): Ostatni przewód, podłączony do RING, G lub WYW, należy podłączyć do zacisku wywołania.

Jeśli nie masz starego unifonu, do identyfikacji poszczególnych żył będziesz potrzebować multimetru, o czym opowiem za chwilę.

Schemat dla instalacji 5/6-żyłowej: Dodatkowe żyły i ich rola (np. sterowanie zamkiem)

W instalacjach 5- lub 6-żyłowych mamy do czynienia z dodatkowymi funkcjami lub osobnymi przewodami dla zasilania. Najczęściej dodatkowa żyła służy do:

• Sterowania elektrozaczepem (ZAMEK): Jeśli w starym unifonie był zacisk ZAMEK i podłączony do niego osobny przewód, to właśnie on odpowiada za otwieranie drzwi. W nowym unifonie podłącz go do odpowiedniego zacisku ZAMEK.
• Dodatkowej linii zasilania: Rzadziej, ale zdarza się, że jedna z dodatkowych żył służy do zasilania unifonu. W takim przypadku, jeśli unifon wymaga zewnętrznego zasilania, należy zidentyfikować te przewody (np. mierząc napięcie) i podłączyć je zgodnie z instrukcją producenta.

Zawsze staraj się najpierw zidentyfikować podstawowe 4 żyły (masa, mikrofon, głośnik, wywołanie), a dopiero potem zajmij się dodatkowymi.

Metoda "na zwarcie": Jak działa otwieranie furtki w systemach analogowych?

W większości analogowych systemów domofonowych, zwłaszcza tych starszych, otwieranie elektrozaczepu (furtki lub drzwi) nie odbywa się poprzez podanie napięcia na osobną żyłę zamka, lecz poprzez chwilowe zwarcie jednej z linii sygnałowych z masą. Najczęściej jest to linia mikrofonu (MU) lub głośnika (SU). Przycisk otwierania zamka w unifonie po prostu zwiera odpowiednią żyłę z masą, co jest interpretowane przez centralę domofonową jako sygnał do otwarcia. Dlatego tak ważne jest prawidłowe podłączenie masy i żył sygnałowych – bez tego funkcja otwierania zamka nie zadziała.

Gdy kolory się nie zgadzają – jak bezpiecznie zidentyfikować kable za pomocą miernika?

Co zrobić, gdy kolory kabli są kompletnie niejasne, a starego unifonu brak lub nie ma na nim żadnych oznaczeń? Wtedy z pomocą przychodzi multimetr (miernik uniwersalny). To narzędzie pozwoli Ci bezpiecznie zidentyfikować funkcje poszczególnych żył.

Zawsze zachowaj ostrożność podczas pracy z instalacją elektryczną. Jeśli nie czujesz się pewnie, skonsultuj się z elektrykiem.

1. Krok 1: Znajdowanie żyły masowej (GND) i sygnałowej

   Ustaw multimetr na pomiar napięcia stałego (DC), zakres 20V. Przyłóż jedną sondę multimetru (najlepiej czarną) do jednego z kabli, a drugą sondę (czerwoną) do kolejnych kabli. Szukaj przewodu, który po podłączeniu do niego jednej z sond, daje stabilne napięcie (np. około 6-12V) na innych przewodach. Ten przewód, który służy jako punkt odniesienia i na którym napięcie jest stabilne, to najprawdopodobniej masa (GND). Zaznacz go sobie. Pozostałe przewody to żyły sygnałowe.

2. Krok 2: Identyfikacja linii mikrofonu, głośnika i wywołania przy pomocy drugiej osoby

   Gdy masz już zidentyfikowaną masę, podłącz do niej jedną sondę multimetru. Drugą sondą dotykaj kolejnych, niezidentyfikowanych żył. Teraz potrzebna będzie pomoc drugiej osoby, która będzie przy kasecie zewnętrznej (domofonie głównym) na dole. Poproś ją, aby:

   • Zadzwoniła do Twojego mieszkania: Na linii wywołania (WYW) powinieneś zaobserwować chwilowy skok napięcia (np. z 0V na kilka V, a następnie powrót do 0V) w momencie dzwonienia.
   • Mówiła do mikrofonu w kasecie zewnętrznej: Na linii głośnika (SU) powinieneś zaobserwować niewielkie, ale wyraźne wahania napięcia, które odpowiadają modulacji głosu.
   • Słuchała, gdy Ty mówisz do mikrofonu w unifonie (jeśli masz już podłączony): Jeśli masz już podłączony mikrofon (lub prowizorycznie zidentyfikowany), mówiąc do niego, na linii mikrofonu (MU) powinieneś zaobserwować wahania napięcia.

   Metoda ta wymaga cierpliwości i dobrej komunikacji, ale jest bardzo skuteczna.

Jakie napięcie powinno występować na poszczególnych przewodach?

W systemach analogowych orientacyjne wartości napięć, które możesz zmierzyć, to:

• Napięcie zasilania unifonu: Zazwyczaj waha się od 6V do 12V DC (prądu stałego) względem masy.
• Linia wywołania (WYW): W stanie spoczynku 0V lub niskie napięcie. Podczas dzwonienia pojawia się impuls napięcia (np. 6-12V DC lub AC – prąd zmienny, w zależności od systemu).
• Linie mikrofonu (MU) i głośnika (SU): W stanie spoczynku mogą mieć niskie napięcie (np. 1-3V DC). Podczas transmisji głosu napięcie to będzie się wahać.

Pamiętaj, że są to wartości orientacyjne i mogą się różnić w zależności od producenta i konkretnego modelu centrali domofonowej. Ważniejsze od dokładnych wartości jest zaobserwowanie zmian napięcia w reakcji na konkretne działania.

Najczęstsze błędy przy podłączaniu unifonu i jak ich uniknąć

Nawet po dokładnej identyfikacji żył, łatwo o pomyłki. Oto najczęstsze problemy i sposoby ich rozwiązania.

Problem: Ciągłe buczenie lub piski w słuchawce – gdzie szukać przyczyny?

Jeśli po podłączeniu unifonu słyszysz ciągłe buczenie, szumy lub piski, najprawdopodobniej masz problem z masą lub zamienionymi żyłami. Najczęstsze przyczyny to:

• Źle podłączona masa (GND): Upewnij się, że przewód masowy jest prawidłowo podłączony do zacisku GND w unifonie. Jest to podstawa stabilnego działania.
• Zamienione żyły mikrofonu (MU) z głośnikiem (SU): To bardzo częsty błąd. Spróbuj zamienić miejscami te dwa przewody. Jeśli buczenie ustąpi, a domofon zacznie działać, to był strzał w dziesiątkę.
• Brak ekranowania lub uszkodzony przewód: W rzadkich przypadkach problemem może być uszkodzenie kabla lub brak odpowiedniego ekranowania, co powoduje zakłócenia.

Problem: Domofon nie dzwoni lub sam otwiera furtkę – diagnostyka pomyłek

Te problemy wskazują na konkretne błędy w podłączeniu:

• Domofon nie dzwoni: Prawie na pewno oznacza to źle podłączoną linię wywołania (WYW) lub brak jej podłączenia. Sprawdź, czy przewód zidentyfikowany jako WYW jest prawidłowo podłączony do zacisku dzwonka w unifonie. Czasem unifony mają osobne zaciski dla różnych typów wywołania (np. z bramy i z mieszkania), upewnij się, że używasz właściwego.
• Domofon sam otwiera furtkę: To bardzo niebezpieczny problem. Może być spowodowany zwarciem linii zamka (jeśli jest osobna) lub, co częstsze, błędnym podłączeniem linii mikrofonu (MU) lub głośnika (SU) do masy (GND). Pamiętaj, że zwarcie tych linii z masą to sygnał do otwarcia zamka. Dokładnie sprawdź wszystkie połączenia, zwłaszcza te wokół zacisków MU, SU i GND.

Dlaczego podłączenie unifonu analogowego do instalacji cyfrowej to zły pomysł?

Powtórzę to jeszcze raz, bo to niezwykle ważne: nigdy nie próbuj podłączać unifonu analogowego do instalacji cyfrowej i odwrotnie! Systemy te działają na zupełnie innych zasadach. Unifony cyfrowe komunikują się za pomocą cyfrowych sygnałów danych i są programowane, aby rozpoznawać numer mieszkania. Unifony analogowe, jak już wiesz, działają na zasadzie oddzielnych linii dla każdej funkcji. Próba połączenia ich ze sobą może skutkować:

• Uszkodzeniem unifonu: Niewłaściwe napięcia lub sygnały mogą spalić elektronikę urządzenia.
• Uszkodzeniem centrali domofonowej: To znacznie poważniejszy problem, ponieważ uszkodzenie centrali w budynku może wyłączyć cały system domofonowy dla wszystkich mieszkańców i wiązać się z bardzo wysokimi kosztami naprawy, które zostaną obciążone Twoim kontem.

Zawsze upewnij się, jaki typ instalacji posiadasz i kup odpowiedni unifon. Informacje na ten temat znajdziesz w specyfikacji technicznej domofonu lub u zarządcy budynku. Jak podkreślają Porady-budowlane.co.pl, to najczęstszy błąd prowadzący do kosztownych awarii.
