Ten artykuł stanowi kompleksowy przewodnik po kolorystyce przewodów elektrycznych w Polsce, koncentrując się na bezpiecznej identyfikacji przewodów fazowych (L1, L2, L3), neutralnego (N) i ochronnego (PE). Dowiesz się, jakie kolory obowiązują zgodnie z normą PN-HD 308 S2: 2007, jak rozpoznać przewody w starych instalacjach oraz jakie błędy mogą prowadzić do poważnych zagrożeń. Moim celem jest przekazanie wiedzy, która zapewni bezpieczeństwo Tobie i Twojej instalacji.
Bezpieczna identyfikacja kolorów przewodów elektrycznych w Polsce
- Norma PN-HD 308 S2: 2007 reguluje aktualną kolorystykę przewodów elektrycznych.
- W instalacjach trójfazowych fazy to brązowy (L1), czarny (L2) i szary (L3).
- W instalacjach jednofazowych faza (L) to brązowy, czarny lub szary.
- Przewód neutralny (N) zawsze jest niebieski, a ochronny (PE) zawsze żółto-zielony.
- Stare instalacje (przed 2007 r.) mogą mieć inne kolory, np. czarny/czerwony dla faz, zielony dla PE.
- Zawsze weryfikuj funkcję każdego przewodu w starych instalacjach za pomocą miernika.
Dlaczego znajomość kolorów faz to absolutna podstawa bezpieczeństwa?
Poprawna identyfikacja kolorów przewodów elektrycznych to nie tylko kwestia estetyki czy porządku w instalacji, ale przede wszystkim fundamentalny element bezpieczeństwa. Niezależnie od tego, czy jesteś doświadczonym elektrykiem, czy wykonujesz proste prace domowe, pomyłka w rozpoznaniu przewodu fazowego, neutralnego czy ochronnego może mieć katastrofalne konsekwencje. Mówimy tu o ryzyku porażenia prądem, uszkodzenia drogiego sprzętu, a w skrajnych przypadkach nawet o pożarze. Właśnie dlatego tak ważne jest, aby każdy, kto ma styczność z elektrycznością, znał i rozumiał obowiązujące standardy kolorystyczne.
Jak pomyłka w identyfikacji kabli prowadzi do porażenia i pożaru?
Mechanizmy, przez które błędne podłączenie przewodów może spowodować zagrożenie, są dość proste, ale ich skutki bywają tragiczne. Wyobraźmy sobie sytuację, w której przewód fazowy, czyli ten pod napięciem, zostanie omyłkowo podłączony do obudowy urządzenia, która powinna być uziemiona poprzez przewód ochronny. W takim scenariuszu, dotknięcie obudowy spowoduje bezpośrednie porażenie prądem, ponieważ cała metalowa konstrukcja znajdzie się pod napięciem. Innym ryzykiem jest zwarcie, czyli niekontrolowany przepływ prądu między fazą a neutralnym lub fazą a ochronnym, co prowadzi do gwałtownego wzrostu temperatury, iskrzenia i potencjalnego pożaru. Przeciążenie obwodów, wynikające z niewłaściwego podłączenia, może również doprowadzić do przegrzania przewodów, stopienia izolacji i w konsekwencji do pożaru. Nawet pozornie drobna pomyłka, wynikająca z niewiedzy lub pośpiechu, może mieć niestety katastrofalne skutki dla zdrowia i mienia.
Polska Norma PN-HD 308 S2: 2007 – jeden standard, który musisz znać
W celu ujednolicenia i zwiększenia bezpieczeństwa, w Polsce, podobnie jak w całej Unii Europejskiej, kolorystykę żył w kablach i przewodach elektrycznych reguluje norma PN-HD 308 S2: 2007. Jest to kluczowy dokument, który eliminuje domysły i błędy wynikające z różnorodności oznaczeń, jakie panowały w przeszłości. Znajomość tej normy jest absolutnie obowiązkowa dla każdego, kto pracuje z instalacjami elektrycznymi, ponieważ stanowi ona podstawę bezpiecznej i prawidłowej pracy. Dzięki niej, niezależnie od kraju w UE, elektryk jest w stanie szybko i jednoznacznie zidentyfikować funkcję każdego przewodu, co znacząco minimalizuje ryzyko pomyłek.

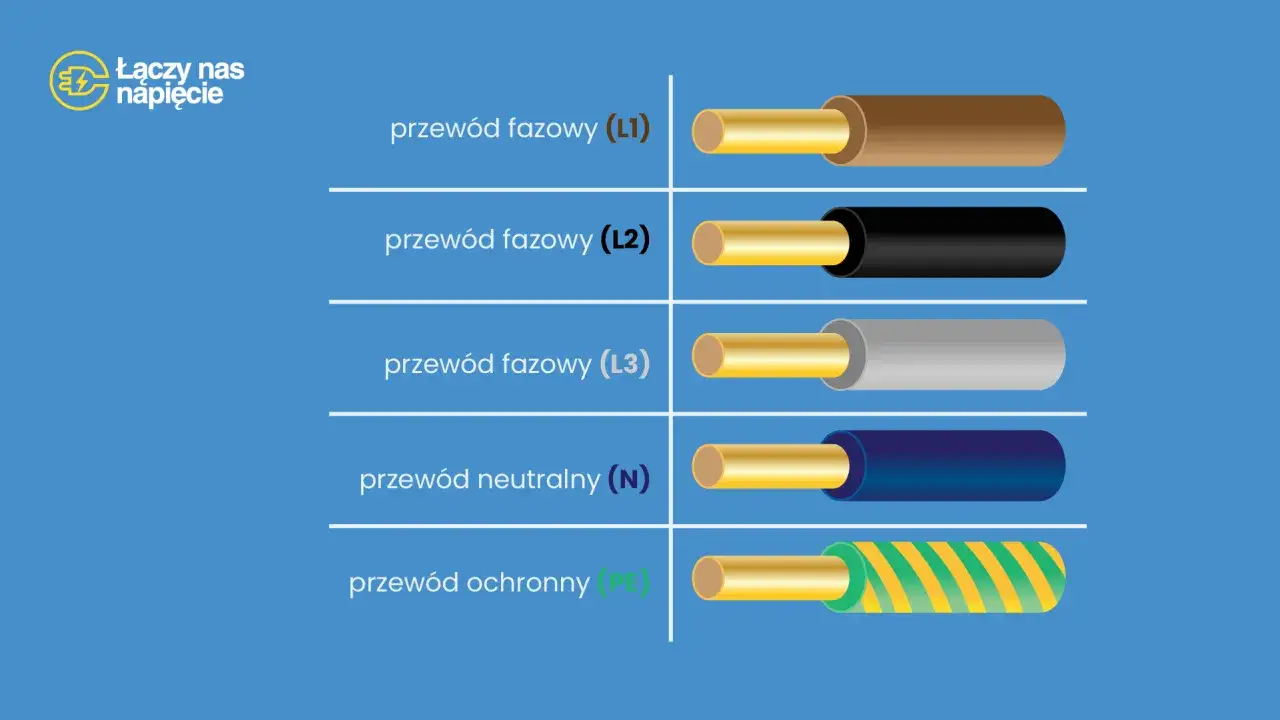

Aktualne kolory faz w instalacjach elektrycznych: Przewodnik po normie
Po roku 2007, wraz z wprowadzeniem normy PN-HD 308 S2: 2007, zapanował w Polsce jednolity standard kolorystyczny przewodów elektrycznych. Te kolory są kluczowe dla prawidłowej i bezpiecznej instalacji, a ich znajomość jest niezbędna. Poniższa tabela przedstawia aktualne oznaczenia:
| Rodzaj przewodu | Oznaczenie | Kolor | Dodatkowe informacje |
|---|---|---|---|
| Faza 1 (trójfazowa) | L1 | Brązowy | Powszechnie przyjęta praktyka, choć norma nie narzuca sztywnej kolejności. |
| Faza 2 (trójfazowa) | L2 | Czarny | Powszechnie przyjęta praktyka, choć norma nie narzuca sztywnej kolejności. |
| Faza 3 (trójfazowa) | L3 | Szary | Powszechnie przyjęta praktyka, choć norma nie narzuca sztywnej kolejności. |
| Faza (jednofazowa) | L | Brązowy | Dopuszczalne są również czarny lub szary. |
| Neutralny | N | Niebieski | Zawsze i bezwzględnie. |
| Ochronny | PE | Żółto-zielony | Zawsze i bezwzględnie. |
Instalacja trójfazowa (400V): Brązowy, czarny, szary – co oznaczają L1, L2, L3?
W instalacjach trójfazowych, które zasilają urządzenia wymagające większej mocy, takie jak kuchenki indukcyjne czy silniki, mamy do czynienia z trzema przewodami fazowymi. Zgodnie z aktualną normą, są to przewody w kolorach: brązowym (L1), czarnym (L2) i szarym (L3). Chociaż norma PN-HD 308 S2: 2007 nie narzuca sztywnej kolejności przypisania konkretnego koloru do fazy (L1, L2, L3), to taka sekwencja jest powszechnie przyjętą praktyką i standardem w branży. Każda z tych faz dostarcza prąd przemienny, przesunięty względem siebie o 120 stopni, co umożliwia efektywne zasilanie urządzeń trójfazowych. Ich poprawne rozróżnienie i podłączenie jest kluczowe dla prawidłowego działania odbiorników, a także dla uniknięcia niebezpiecznych sytuacji, takich jak odwrotna rotacja silników.
Instalacja jednofazowa (230V): Jaki kolor ma faza w domowym gniazdku?
W większości domowych gniazdek i obwodów oświetleniowych mamy do czynienia z instalacją jednofazową. Tutaj sytuacja jest nieco prostsza, gdyż występuje tylko jeden przewód fazowy (L), jeden neutralny (N) i jeden ochronny (PE). Przewód fazowy (L) w instalacji jednofazowej powinien mieć kolor brązowy. Należy jednak pamiętać, że dopuszczalne są również przewody w kolorze czarnym lub szarym. Ważne jest, aby zawsze sprawdzić, który przewód jest fazowy, nawet jeśli jego kolor sugeruje inną funkcję. W instalacjach jednofazowych, choć identyfikacja wydaje się mniej skomplikowana niż w trójfazowych, ostrożność jest równie istotna. Pamiętaj, że przewód fazowy jest zawsze pod napięciem względem ziemi i przewodu neutralnego.
Niebieski i żółto-zielony: Dwa kolory, których nigdy nie możesz użyć inaczej
W świecie elektryki istnieją pewne zasady, które są absolutnie nienaruszalne. Dotyczą one przede wszystkim kolorystyki przewodów neutralnego (N) i ochronnego (PE). Ich kolory – niebieski i żółto-zielony – są święte i nigdy nie mogą być użyte do oznaczania przewodów fazowych ani żadnych innych funkcji. To nie jest kwestia wygody, lecz bezpieczeństwa na najwyższym poziomie. Złamanie tej zasady niweczy cały system zabezpieczeń i stwarza bezpośrednie zagrożenie dla życia i zdrowia. Według danych Falowniki24, niewłaściwe użycie tych kolorów jest jedną z najczęstszych przyczyn wypadków przy pracy z instalacjami elektrycznymi.
Przewód neutralny (N) – dlaczego musi być niebieski i jaka jest jego rola?
Przewód neutralny (N) pełni kluczową rolę w obwodzie elektrycznym jako droga powrotna prądu do źródła zasilania. W normalnych warunkach, między przewodem fazowym a neutralnym występuje napięcie sieciowe (np. 230V w instalacji jednofazowej). Jego niebieski kolor jest uniwersalny i bezwzględnie przypisany tej funkcji. Choć przewód neutralny w normalnych warunkach nie ma wysokiego napięcia względem ziemi, użycie go do innych celów, szczególnie jako przewodu fazowego, jest niezwykle niebezpieczne. Może to prowadzić do błędnej identyfikacji w przyszłości i stwarzać ryzyko porażenia, zwłaszcza gdy ktoś będzie oczekiwał, że ten przewód jest bezpieczny.
Przewód ochronny (PE) – Twój żółto-zielony anioł stróż w instalacji
Przewód ochronny (PE) to bez wątpienia najważniejszy element systemu bezpieczeństwa w każdej instalacji elektrycznej. Jego zadaniem jest ochrona przed porażeniem prądem w przypadku awarii izolacji urządzenia. Jeśli np. przewód fazowy dotknie metalowej obudowy urządzenia, przewód PE natychmiast odprowadzi prąd zwarciowy do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego lub bezpiecznika). Jego żółto-zielony kolor jest międzynarodowym symbolem bezpieczeństwa i nigdy, pod żadnym pozorem, nie może być użyty do niczego innego. To właśnie ten przewód jest Twoim "aniołem stróżem", który ratuje życie, odłączając zasilanie w sytuacji zagrożenia. Zignorowanie tego koloru to igranie z ogniem.
Pracujesz w starym budownictwie? Uważaj na te historyczne oznaczenia kabli!
Praca w starym budownictwie to zupełnie inna bajka niż w nowych instalacjach. Tutaj musimy być szczególnie ostrożni, ponieważ kolorystyka przewodów może znacząco odbiegać od obecnych standardów. W takich przypadkach bezwzględnie konieczne jest sprawdzenie funkcji każdego przewodu za pomocą odpowiednich narzędzi, niezależnie od jego koloru. Poleganie wyłącznie na barwach może prowadzić do poważnych pomyłek i zagrożeń. Poniższa tabela porównuje historyczne i aktualne oznaczenia:
| Rodzaj przewodu | Oznaczenie (historyczne) | Kolor (historyczny) | Oznaczenie (aktualne) | Kolor (aktualny) |
|---|---|---|---|---|
| Faza | L | Czarny, Czerwony | L1, L2, L3, L | Brązowy, Czarny, Szary |
| Neutralny / Zerowy | N / PEN | Niebieski, Czarny, Biały | N | Niebieski |
| Ochronny | PE | Zielony, Żółto-zielony | PE | Żółto-zielony |
Jakie kolory faz obowiązywały w Polsce przed 2007 rokiem?
Przed wprowadzeniem normy PN-HD 308 S2: 2007, kolorystyka przewodów fazowych w Polsce była znacznie mniej ujednolicona. Najczęściej spotykano przewody w kolorze czarnym, ale bardzo popularny był również czerwony jako oznaczenie fazy. Brak ścisłej standaryzacji w przeszłości jest głównym powodem dzisiejszych trudności w identyfikacji przewodów w starszych instalacjach. Często zdarzało się, że w jednej instalacji były używane różne kolory dla faz, co wymagało od elektryka nie tylko wiedzy, ale i doświadczenia w rozszyfrowywaniu lokalnych "standardów".
Przewód "zerowy" i układ TN-C – największe źródło pomyłek w starych instalacjach
Szczególnym przypadkiem, który jest źródłem wielu pomyłek i zagrożeń w starych instalacjach, jest obecność przewodu "zerowego" (PEN) i układu TN-C. W tym układzie, przewód PEN (Protective Earth and Neutral) łączy funkcje przewodu neutralnego i ochronnego. Oznacza to, że jeden przewód pełni jednocześnie rolę drogi powrotnej prądu i elementu ochronnego. W przypadku przerwania takiego przewodu, metalowe obudowy urządzeń, które powinny być bezpieczne, mogą znaleźć się pod pełnym napięciem fazowym, stwarzając śmiertelne zagrożenie. W instalacjach TN-C nie ma wydzielonego przewodu PE aż do punktu podziału, co komplikuje modernizację i wymaga szczególnej uwagi.
Czerwony jako faza, zielony jako ochrona – jak nie dać się zwieść starym standardom?
W starszych instalacjach możemy natknąć się na oznaczenia, które dla osób przyzwyczajonych do współczesnych norm są mylące. Na przykład, czerwony przewód mógł być fazą, a zielony – przewodem ochronnym. To drastycznie różni się od dzisiejszych standardów, gdzie czerwony nie jest już używany dla fazy, a zielony samodzielnie nie jest kolorem ochronnym (jest nim żółto-zielony). Aby nie dać się zwieść tym historycznym oznaczeniom, najważniejsza zasada to: nigdy nie ufaj kolorom w starych instalacjach. Zawsze weryfikuj funkcję każdego przewodu za pomocą odpowiednich narzędzi pomiarowych. To jedyny pewny sposób na zapewnienie bezpieczeństwa.
Jak w praktyce bezbłędnie zidentyfikować przewody w puszce?
Skoro już wiemy, że kolory, zwłaszcza w starych instalacjach, mogą być mylące, kluczowe staje się pytanie: jak w praktyce bezbłędnie zidentyfikować przewody w puszce? Odpowiedź brzmi: zawsze za pomocą narzędzi pomiarowych. Jest to jedyna metoda, która daje pewność co do funkcji każdego przewodu i pozwala uniknąć katastrofalnych pomyłek. Pamiętaj, że bezpieczeństwo jest zawsze na pierwszym miejscu.
Niezbędne narzędzia każdego elektryka: próbnik napięcia i multimetr to podstawa
Do bezpiecznej pracy z instalacjami elektrycznymi niezbędne są dwa podstawowe narzędzia: próbnik napięcia oraz multimetr (miernik uniwersalny). Próbnik napięcia (neonowy lub bezdotykowy) pozwala szybko sprawdzić, czy na danym przewodzie jest obecne napięcie. Jest to pierwszy krok w identyfikacji przewodu fazowego. Multimetr natomiast to bardziej zaawansowane narzędzie, które umożliwia pomiar napięcia, prądu, rezystancji, a także sprawdzenie ciągłości obwodu. Dzięki niemu możemy precyzyjnie zidentyfikować przewody neutralne i ochronne, a także sprawdzić, czy nie ma zwarć. Poleganie wyłącznie na kolorach, zwłaszcza w starych instalacjach, jest niedopuszczalne i może prowadzić do poważnych wypadków. Według danych Falowniki24, brak odpowiednich narzędzi lub umiejętności ich użycia jest częstą przyczyną błędów.
Identyfikacja faz krok po kroku: prosta instrukcja dla początkujących
Poniżej przedstawiam prostą, numerowaną instrukcję, jak bezpiecznie zidentyfikować przewody w puszce:
- Przygotowanie i bezpieczeństwo: Zawsze zaczynaj od odłączenia zasilania w rozdzielnicy głównej. Upewnij się, że masz odpowiednie narzędzia (próbnik, multimetr) oraz środki ochrony osobistej, takie jak rękawice izolacyjne i okulary ochronne.
- Weryfikacja braku napięcia: Przed dotknięciem jakiegokolwiek przewodu, sprawdź próbnikami napięcia, czy na pewno nie ma napięcia w puszce. To absolutna podstawa bezpieczeństwa.
- Włączenie zasilania i identyfikacja fazy: Ostrożnie włącz zasilanie w rozdzielnicy. Za pomocą próbnika napięcia zidentyfikuj przewód fazowy (lub fazowe w instalacji trójfazowej). Próbnik zaświeci się lub zasygnalizuje obecność napięcia.
- Identyfikacja przewodu ochronnego (PE): Jeśli przewód jest żółto-zielony, z dużym prawdopodobieństwem jest to PE. W starych instalacjach, gdzie nie ma wydzielonego PE, będzie to bardziej skomplikowane i może wymagać sprawdzenia ciągłości z uziemieniem (np. z rurą wodociągową, jeśli masz pewność, że jest uziemiona).
- Identyfikacja przewodu neutralnego (N): Przewód neutralny jest zazwyczaj niebieski. Można go zidentyfikować, mierząc napięcie multimetrem między zidentyfikowanym przewodem fazowym a pozostałymi przewodami. Między fazą a N powinno być około 230V. Między fazą a PE również będzie 230V, ale kluczowe jest to, że N nie powinien mieć napięcia względem PE (lub ziemi).
- Potwierdzenie i oznaczenie: Po zidentyfikowaniu wszystkich przewodów, oznacz je trwale (np. taśmą izolacyjną w odpowiednim kolorze, jeśli oryginalne kolory są mylące). Następnie ponownie odłącz zasilanie w rozdzielnicy przed przystąpieniem do dalszych prac montażowych czy podłączeniowych.
Tego nigdy nie rób! Najczęstsze błędy i zagrożenia związane z kolorami kabli
Podsumowując naszą podróż po świecie kolorów przewodów, muszę podkreślić, że istnieją pewne błędy, których absolutnie należy unikać. Ich konsekwencje mogą być tragiczne, a świadomość zagrożeń jest kluczowa dla bezpieczeństwa każdego, kto ma styczność z elektrycznością.
Wykorzystanie żyły niebieskiej lub żółto-zielonej jako fazowej – śmiertelne zagrożenie
To jest błąd, który mogę określić tylko jednym słowem: niedopuszczalny. Użycie przewodu neutralnego (niebieskiego) lub ochronnego (żółto-zielonego) jako fazowego jest jednym z najgroźniejszych błędów, jakie można popełnić. Takie działanie całkowicie niweczy systemy bezpieczeństwa w instalacji. Obudowy urządzeń, które powinny być bezpieczne dzięki podłączeniu do przewodu ochronnego, stają się pod napięciem. Oznacza to, że dotknięcie urządzenia może spowodować porażenie prądem, a w konsekwencji śmierć. Nigdy, pod żadnym pozorem, nie wolno zmieniać przeznaczenia tych przewodów.
"Zabrakło mi brązowego..." – czyli o konsekwencjach "radosnej twórczości" w elektryce
Wielu z nas zna pokusę improwizacji, zwłaszcza gdy brakuje odpowiednich materiałów. Jednak w elektryce "radosna twórczość" i używanie przewodów w niewłaściwych kolorach z powodu braku odpowiedniego koloru to przepis na katastrofę. Takie działanie prowadzi do chaosu w instalacji, utrudnia przyszłe prace serwisowe i diagnostyczne, a co najważniejsze – drastycznie zwiększa ryzyko pomyłki i wypadku dla każdego, kto będzie miał styczność z taką instalacją w przyszłości. Zawsze warto poświęcić czas na zdobycie odpowiednich przewodów, niż ryzykować zdrowie i życie.
Przeczytaj również: Jak założyć końcówkę do kabla antenowego - uniknij typowych błędów
Błędna kolejność faz (L1, L2, L3) – dlaczego jest krytyczna dla silników trójfazowych?
W instalacjach trójfazowych, poza poprawnym podłączeniem faz, kluczowe jest również zachowanie ich prawidłowej kolejności (sekwencji faz) L1, L2, L3. Jest to szczególnie istotne w przypadku podłączania silników trójfazowych. Błędna kolejność faz może spowodować, że silnik będzie pracował w przeciwnym kierunku, niż powinien. W wielu zastosowaniach, takich jak pompy, wentylatory czy windy, odwrotna rotacja może prowadzić do poważnego uszkodzenia maszyny, a nawet stwarzać zagrożenie dla ludzi lub ładunków. Zawsze należy sprawdzić kolejność faz za pomocą specjalistycznego testera przed uruchomieniem urządzenia trójfazowego.
