Rezystancja izolacji kabli to jeden z tych parametrów, które często bywają niedoceniane, a jednocześnie stanowią fundament bezpieczeństwa każdej instalacji elektrycznej. Jako doświadczony praktyk, wielokrotnie przekonałem się, jak kluczowe jest jej prawidłowe zmierzenie i interpretacja. Ten artykuł stanowi kompleksowy przewodnik po rezystancji izolacji kabli, kluczowym parametrze bezpieczeństwa elektrycznego. Dowiesz się, dlaczego jej pomiar jest niezbędny, jakie normy prawne obowiązują w Polsce oraz jak prawidłowo interpretować uzyskane wyniki, by zapewnić niezawodność i bezpieczeństwo instalacji.
Kompleksowy przewodnik po pomiarach rezystancji izolacji kabli, normach i interpretacji wyników
- Rezystancja izolacji jest kluczowa dla bezpieczeństwa elektrycznego, zapobiegając porażeniom i zwarciom.
- Norma PN-HD 60364-6 określa minimalne wartości rezystancji izolacji w Polsce.
- Minimalne wartości zależą od napięcia obwodu, np. ≥ 0,5 MΩ dla SELV/PELV i ≥ 1,0 MΩ dla obwodów do 500V.
- Na wynik pomiaru wpływają temperatura (wymaga korekcji do 20°C), wilgotność, czas pomiaru i czystość izolacji.
- Pomiary wykonuje się megaomomierzem, a dla kabli wielożyłowych między każdą żyłą roboczą oraz do uziemienia.
- Wyniki muszą być udokumentowane w protokole pomiarowym, niezbędnym przy odbiorach i przeglądach okresowych.
Dlaczego rezystancja izolacji kabla to fundament bezpieczeństwa elektrycznego
Co to jest rezystancja izolacji i dlaczego jej wysoka wartość jest kluczowa
Rezystancja izolacji kabla to nic innego jak opór, jaki stawia materiał izolacyjny przepływowi prądu elektrycznego pomiędzy żyłami roboczymi kabla a ziemią lub innymi elementami przewodzącymi. W praktyce oznacza to, że im wyższa jest ta rezystancja, tym skuteczniej izolacja zapobiega niekontrolowanemu przepływowi prądu poza przeznaczonymi do tego ścieżkami. Jest to absolutnie kluczowe dla prawidłowego i bezpiecznego funkcjonowania instalacji elektrycznych. Wysoka rezystancja izolacji gwarantuje, że prąd płynie wyłącznie tam, gdzie powinien – w żyłach przewodzących, zasilając odbiorniki. Niska rezystancja izolacji to sygnał, że materiał izolacyjny stracił swoje właściwości, co otwiera drogę do wielu niebezpiecznych sytuacji.
Ryzyko porażenia, zwarcia i pożaru – realne skutki niskiej rezystancji izolacji
Niska rezystancja izolacji to prosta droga do poważnych problemów. Przede wszystkim, zwiększa się ryzyko porażenia prądem elektrycznym. Jeśli izolacja jest uszkodzona, prąd może przedostać się na metalowe obudowy urządzeń lub inne dostępne elementy przewodzące, stwarzając śmiertelne zagrożenie dla użytkowników. Po drugie, niska rezystancja izolacji sprzyja powstawaniu zwarć, w tym zwarć doziemnych. Zwarcie to niekontrolowany przepływ prądu o bardzo dużej wartości, który może prowadzić do uszkodzenia urządzeń, wyzwolenia zabezpieczeń, a nawet do pożaru. Degradacja izolacji, często niewidoczna gołym okiem, jest jednym z głównych winowajców wielu awarii i zdarzeń losowych w instalacjach elektrycznych. Dlatego tak ważne jest, aby regularnie weryfikować jej stan.
Kiedy pomiar rezystancji izolacji kabli jest obowiązkiem prawnym? (Odbiory i przeglądy okresowe)
W Polsce pomiar rezystancji izolacji nie jest jedynie dobrą praktyką inżynierską, ale często również obowiązkiem prawnym. Zgodnie z przepisami, pomiary te są wymagane w kilku kluczowych sytuacjach. Najważniejsze z nich to odbiory techniczne nowych instalacji elektrycznych. Przed oddaniem obiektu do użytku, należy udowodnić, że instalacja spełnia wszystkie normy bezpieczeństwa, a rezystancja izolacji jest jednym z podstawowych wskaźników. Ponadto, pomiary te są obligatoryjne podczas regularnych przeglądów okresowych istniejących sieci elektrycznych. Częstotliwość tych przeglądów zależy od typu obiektu i warunków eksploatacji, ale ich celem jest zapewnienie ciągłego bezpieczeństwa użytkowania. Zaniedbanie tych pomiarów może skutkować nie tylko zagrożeniem dla życia i mienia, ale także konsekwencjami prawnymi, w tym utratą ubezpieczenia.
Norma PN-HD 60364-6: Twoja biblia pomiarów rezystancji izolacji w Polsce
Jeśli zajmujesz się pomiarami elektrycznymi w Polsce, norma PN-HD 60364-6 to dokument, który musisz znać na wylot. To ona stanowi podstawę do oceny bezpieczeństwa instalacji elektrycznych, w tym wymagań dotyczących rezystancji izolacji. Pozwala nam na jednoznaczną interpretację wyników i podejmowanie właściwych decyzji.
Jakie minimalne wartości rezystancji izolacji są wymagane dla różnych napięć
Norma PN-HD 60364-6 jasno określa minimalne dopuszczalne wartości rezystancji izolacji, które muszą być spełnione, aby instalacja została uznana za bezpieczną. Wartości te zależą od napięcia znamionowego obwodu oraz zastosowanego napięcia probierczego. Poniżej przedstawiam te wymagania w formie tabeli, która jest dla mnie zawsze punktem odniesienia:

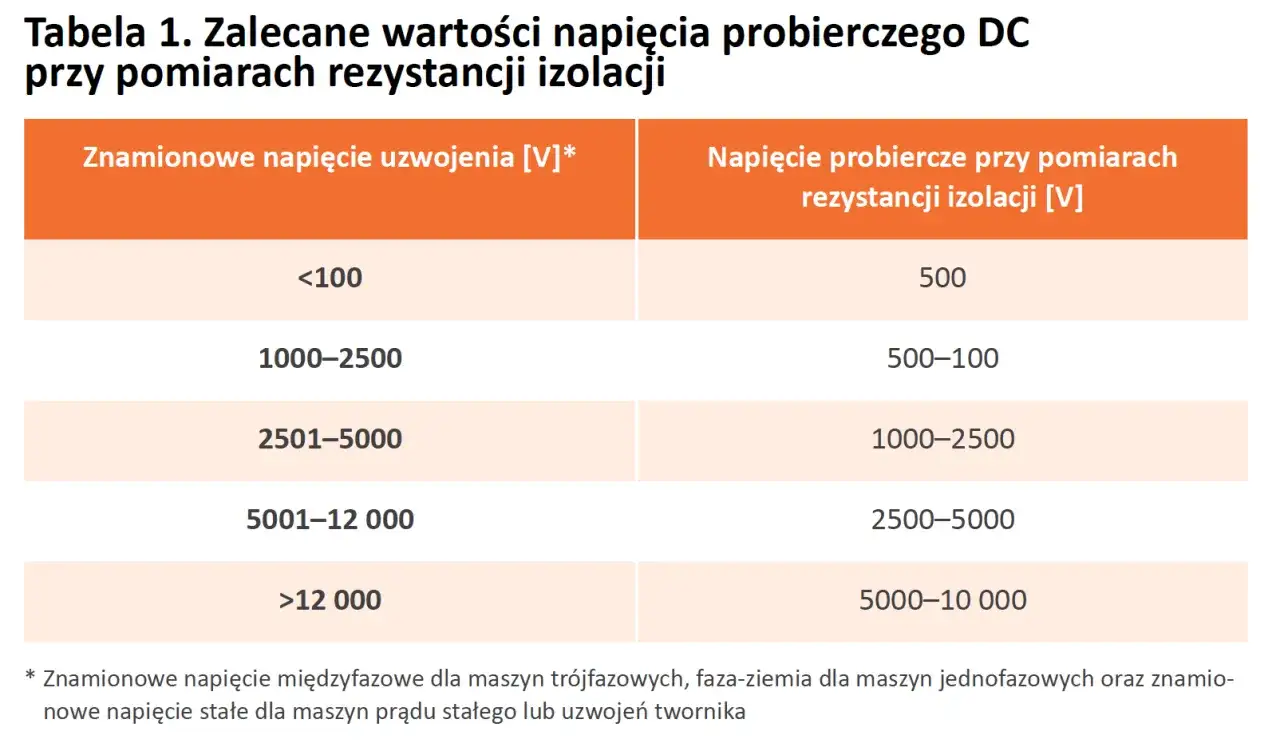

| Typ obwodu / Napięcie znamionowe | Napięcie probiercze (DC) | Minimalna rezystancja izolacji |
|---|---|---|
| Obwody SELV i PELV | 250 V | ≥ 0,5 MΩ |
| Obwody o napięciu znamionowym do 500 V (wliczając FELV) | 500 V | ≥ 1,0 MΩ |
| Obwody o napięciu znamionowym powyżej 500 V | 1000 V | ≥ 1,0 MΩ |
Warto podkreślić, że te wartości są minimalnymi dopuszczalnymi progami dla całej instalacji. W przypadku pojedynczych linii kablowych w dobrym stanie technicznym, zwłaszcza tych nowych, oczekujemy znacznie wyższych wartości rezystancji izolacji, często rzędu setek megaomów, a nawet gigaomów. Wynik bliski wartościom granicznym, choć formalnie zgodny z normą, powinien być sygnałem ostrzegawczym i skłaniać do dalszej obserwacji.
Napięcie probiercze 250V, 500V, 1000V – jak dobrać je do badanego obwodu kablowego
Wybór odpowiedniego napięcia probierczego jest kluczowy dla uzyskania wiarygodnych wyników pomiarów rezystancji izolacji. Norma PN-HD 60364-6 precyzuje, jakie napięcie DC (prądu stałego) należy zastosować w zależności od napięcia znamionowego badanego obwodu kablowego. Dla obwodów o bardzo niskim napięciu, takich jak SELV (Safety Extra-Low Voltage) i PELV (Protective Extra-Low Voltage), stosujemy napięcie probiercze 250 V DC. W przypadku najczęściej spotykanych obwodów o napięciu znamionowym do 500 V (w tym FELV - Functional Extra-Low Voltage), standardem jest 500 V DC. Natomiast dla obwodów o napięciu znamionowym powyżej 500 V, konieczne jest użycie napięcia probierczego 1000 V DC. Prawidłowy dobór napięcia probierczego gwarantuje, że izolacja zostanie przetestowana w warunkach zbliżonych do eksploatacyjnych, co pozwala na rzetelną ocenę jej stanu.
Co norma mówi o pomiarach w specyficznych układach sieci (TN, TT)
Norma PN-HD 60364-6, choć ogólna w swoich założeniach, ma zastosowanie do wszystkich typów układów sieciowych, w tym popularnych w Polsce układów TN (TN-C, TN-S, TN-C-S) oraz układów TT. Podstawowe zasady pomiaru rezystancji izolacji pozostają takie same: mierzymy ją pomiędzy każdą żyłą roboczą a ziemią (uziemieniem) oraz między żyłami roboczymi. W układach TN, gdzie punkt neutralny jest uziemiony, pomiary wykonuje się między przewodami fazowymi a przewodem ochronnym (PE) oraz między fazami. W układach TT, gdzie punkt neutralny jest uziemiony, a części przewodzące dostępne są uziemione niezależnie, zasady są podobne, ale zawsze należy pamiętać o odłączeniu wszystkich odbiorników i upewnieniu się, że obwód jest całkowicie odizolowany od zasilania. Norma nie wprowadza drastycznych różnic w samej procedurze pomiarowej dla tych układów, ale interpretacja wyników i dalsze działania mogą się różnić w zależności od specyfiki uziemienia i zastosowanych zabezpieczeń.
Jak prawidłowo wykonać pomiar rezystancji izolacji kabla – instrukcja krok po kroku
Wykonanie pomiaru rezystancji izolacji to proces, który wymaga precyzji, wiedzy i odpowiedniego sprzętu. Nie jest to czynność, którą można wykonać "na oko" – każdy krok ma znaczenie dla wiarygodności i bezpieczeństwa pomiaru.

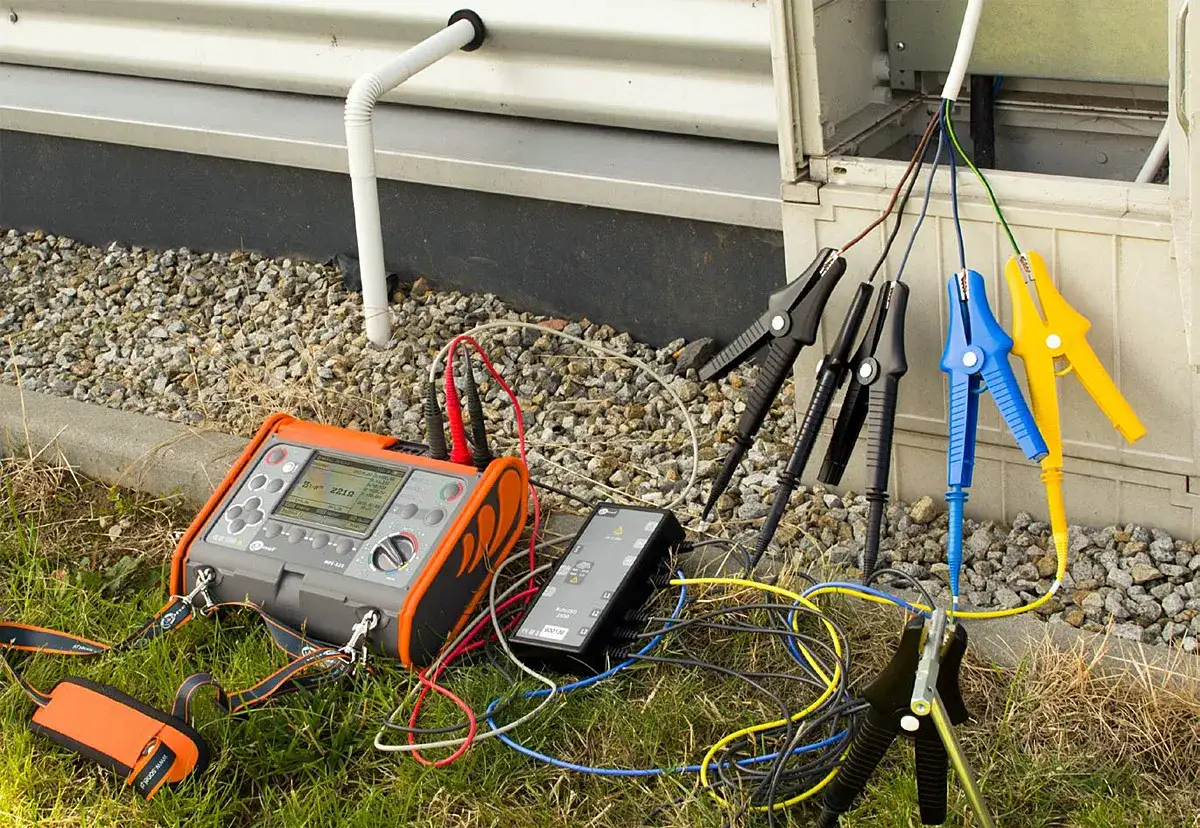

Niezbędny sprzęt: Czym jest megaomomierz i jak go poprawnie używać
Sercem każdego pomiaru rezystancji izolacji jest megaomomierz. To specjalistyczne urządzenie, które generuje wysokie napięcie stałe (np. 250V, 500V, 1000V DC) i mierzy prąd płynący przez izolację, a następnie oblicza jej rezystancję. Współczesne megaomomierze są cyfrowe, często wyposażone w wiele funkcji, takich jak pomiar wskaźników PI i DAR, o których opowiem za chwilę. Aby poprawnie używać megaomomierza, należy przede wszystkim zapoznać się z instrukcją producenta. Przed każdym pomiarem upewnij się, że urządzenie jest sprawne, a przewody pomiarowe nie są uszkodzone. Ważne jest również regularne kalibrowanie megaomomierza, aby mieć pewność, że jego wskazania są dokładne. Pamiętaj, że pracujesz z wysokimi napięciami, więc bezpieczeństwo jest absolutnym priorytetem.
Przygotowanie obwodu do pomiaru: Jak zapewnić bezpieczeństwo i wiarygodność wyniku
Przed przystąpieniem do pomiaru rezystancji izolacji, bezpieczeństwo jest najważniejsze. Zawsze zaczynam od całkowitego odłączenia zasilania od badanego obwodu. To nie tylko wyłączenie bezpieczników, ale także fizyczne odłączenie kabla od źródła napięcia. Następnie, kluczowe jest rozładowanie wszelkich pojemności w obwodzie, aby uniknąć niebezpiecznych wyładowań. Wszystkie odbiorniki, takie jak lampy, silniki, urządzenia elektroniczne, muszą zostać odłączone od obwodu, ponieważ mogą one zafałszować wynik pomiaru lub ulec uszkodzeniu pod wpływem wysokiego napięcia probierczego. Warto również zadbać o czystość końcówek kabli i punktów pomiarowych – zabrudzenia mogą prowadzić do upływów prądu po powierzchni izolacji, co zaniży wynik. Dokładne przygotowanie obwodu to podstawa wiarygodnego pomiaru.
Procedura pomiarowa dla kabli wielożyłowych: Pomiędzy jakimi żyłami należy mierzyć
W przypadku kabli wielożyłowych procedura pomiarowa jest nieco bardziej złożona, ale niezwykle ważna dla kompleksowej oceny stanu izolacji. Wykonuję pomiary w kilku kombinacjach, aby upewnić się, że cała izolacja jest w dobrym stanie:
- Pomiędzy każdą żyłą roboczą a pozostałymi żyłami roboczymi połączonymi razem: Na przykład, w kablu 3-fazowym (L1, L2, L3) mierzę rezystancję między L1 a (L2+L3), następnie między L2 a (L1+L3), i wreszcie między L3 a (L1+L2).
- Pomiędzy każdą żyłą roboczą a uziemionym ekranem lub pancerzem kabla: Jeśli kabel posiada ekran lub pancerz, mierzę rezystancję między L1 a ekranem, L2 a ekranem, L3 a ekranem. Jeśli nie ma ekranu, mierzę do uziemienia instalacji.
- Pomiędzy żyłą neutralną (N) a uziemieniem (PE) lub ekranem/pancerzem: W obwodach z żyłą neutralną również wykonuję ten pomiar.
Wykonanie wszystkich tych pomiarów pozwala mi na kompleksową ocenę stanu izolacji każdej żyły oraz izolacji zewnętrznej kabla. Każdy z tych wyników musi spełniać wymagania normy.
Pomiar w funkcji czasu (wskaźniki PI i DAR) – kiedy warto go zastosować
Dla bardziej zaawansowanej oceny stanu izolacji, szczególnie w przypadku starszych kabli lub tych o krytycznym znaczeniu, stosuję pomiar rezystancji izolacji w funkcji czasu. Pozwala on na wyznaczenie dwóch kluczowych wskaźników: wskaźnika polaryzacji (PI - Polarization Index) i współczynnika absorpcji dielektrycznej (DAR - Dielectric Absorption Ratio).
- Wskaźnik DAR to stosunek rezystancji izolacji mierzonej po 60 sekundach do rezystancji mierzonej po 30 sekundach.
- Wskaźnik PI to stosunek rezystancji izolacji mierzonej po 10 minutach do rezystancji mierzonej po 1 minucie.
Te wskaźniki dostarczają mi informacji o stopniu zawilgocenia i starzenia się izolacji. Wysokie wartości PI i DAR (zwykle powyżej 2 dla PI i powyżej 1.25 dla DAR) wskazują na dobrą, suchą izolację, natomiast niskie wartości mogą świadczyć o jej zawilgoceniu lub degradacji. Stosuję te metody zwłaszcza tam, gdzie chcę ocenić długoterminową stabilność izolacji i przewidzieć jej dalsze zachowanie, a nie tylko stwierdzić, czy spełnia minimalne wymagania normy.
Najwięksi wrogowie izolacji: Czynniki wpływające na wynik pomiaru
Z mojego doświadczenia wynika, że wiele "dziwnych" wyników pomiarów rezystancji izolacji ma swoje źródło w czynnikach zewnętrznych. Zrozumienie ich wpływu jest kluczowe dla prawidłowej interpretacji i uniknięcia błędnych wniosków.
Wpływ temperatury: Jak przeliczać wyniki do temperatury odniesienia 20°C
Temperatura jest jednym z największych "sabotażystów" pomiarów rezystancji izolacji. Obserwuję, że wzrost temperatury otoczenia i samego kabla powoduje spadek rezystancji izolacji. Dzieje się tak, ponieważ wyższa temperatura zwiększa ruchliwość cząsteczek w materiale izolacyjnym, ułatwiając przepływ prądu upływu. Aby wyniki pomiarów były porównywalne i mogły być rzetelnie oceniane w kontekście normy, konieczne jest przeliczanie ich do temperatury odniesienia 20°C. Używam do tego specjalnych współczynników korekcyjnych (Kp), które są różne dla poszczególnych materiałów izolacyjnych, np. polwinitu czy gumy. Ignorowanie tego czynnika może prowadzić do błędnych wniosków – kabel, który w upalny dzień wydaje się mieć niską rezystancję, po przeliczeniu na 20°C może okazać się w pełni sprawny. Według danych ekck.pl, wzrost temperatury powoduje spadek rezystancji izolacji, co potwierdza moje obserwacje.
Wilgoć i zabrudzenia: Cichy sabotażysta Twoich pomiarów
Wilgoć i zabrudzenia to kolejni, cisi wrogowie izolacji. Wysoka wilgotność powietrza, a zwłaszcza zawilgocenie samej izolacji (np. przez uszkodzoną powłokę kabla lub kondensację), drastycznie obniża jej rezystancję. Woda, będąc dobrym przewodnikiem, tworzy ścieżki upływu prądu, co prowadzi do zaniżonych wyników pomiarów. Podobnie działają zabrudzenia – kurz, brud, osady soli czy oleju na powierzchni izolacji mogą stworzyć przewodzące mostki, które fałszują rzeczywisty stan izolacji. Zawsze przed pomiarem staram się upewnić, że powierzchnia izolacji jest czysta i sucha. Jeśli podejrzewam zawilgocenie, często sugeruję osuszenie kabla przed ponownym pomiarem, aby odróżnić trwałe uszkodzenie od chwilowego problemu.
Wiek kabla i degradacja materiału: Naturalne procesy starzeniowe izolacji
Niestety, nic nie trwa wiecznie, a izolacja kabli również podlega naturalnym procesom starzeniowym. Pod wpływem czasu, czynników środowiskowych (promieniowanie UV, ozon), obciążeń elektrycznych (temperatura, napięcie) oraz mechanicznych, materiał izolacyjny ulega degradacji. Traci swoje pierwotne właściwości dielektryczne, staje się bardziej kruchy, porowaty, a jego rezystancja izolacji stopniowo spada. Wiek kabla jest silnie skorelowany ze spadkiem rezystancji izolacji – im starszy kabel, tym niższych wartości możemy się spodziewać. Regularne pomiary są kluczowe dla monitorowania tego procesu. Pozwalają mi na wczesne wykrycie postępującej degradacji i zaplanowanie wymiany kabla, zanim dojdzie do poważnej awarii.
Interpretacja wyników: Co tak naprawdę oznaczają odczyty w megaomach (MΩ)
Odczytanie wartości z megaomomierza to dopiero początek. Prawdziwa sztuka polega na prawidłowej interpretacji tych wyników, aby zrozumieć rzeczywisty stan izolacji i podjąć odpowiednie działania.
Wynik zgodny z normą, ale niski – czy to już powód do niepokoju
Spotykam się z tym często: wynik pomiaru rezystancji izolacji jest formalnie zgodny z normą PN-HD 60364-6 (np. 1.2 MΩ dla obwodu wymagającego 1.0 MΩ), ale jego wartość jest niska w porównaniu do typowych wartości dla nowych lub sprawnych instalacji (które często mają setki MΩ). W mojej ocenie, taki "niski, ale zgodny z normą" wynik zawsze powinien być sygnałem ostrzegawczym. Nie jest to powód do natychmiastowej paniki, ale z pewnością wymaga dalszej analizy. Może to oznaczać początek degradacji izolacji, niewielkie zawilgocenie, czy też zbliżanie się do końca żywotności kabla. W takich przypadkach zalecam częstsze pomiary kontrolne, aby monitorować trend zmian i w razie potrzeby zaplanować działania prewencyjne.
Jak odróżnić trwałe uszkodzenie izolacji od chwilowego zawilgocenia
Rozróżnienie trwałego uszkodzenia izolacji od chwilowego zawilgocenia jest kluczowe dla podjęcia właściwych działań.
- Chwilowe zawilgocenie: Jeśli niska rezystancja izolacji jest spowodowana wilgocią, często można ją poprawić poprzez osuszenie kabla (np. poprzez ogrzewanie lub naturalne odparowanie). Po osuszeniu, rezystancja powinna znacząco wzrosnąć. Wskaźniki PI i DAR również mogą pomóc – w przypadku zawilgocenia ich wartości będą niskie.
- Trwałe uszkodzenie izolacji: Jeśli po osuszeniu (lub w warunkach suchych) rezystancja izolacji nadal jest niska lub poniżej normy, najprawdopodobniej mamy do czynienia z trwałym uszkodzeniem. Może to być uszkodzenie mechaniczne (przecięcie, zgniecenie), termiczne (przegrzanie) lub chemiczne. W takim przypadku konieczna jest naprawa lub wymiana uszkodzonego odcinka kabla.
Doświadczenie i obserwacja warunków środowiskowych są tutaj nieocenione.
Gdy wynik jest poniżej normy: Jak zlokalizować uszkodzony odcinek kabla
Jeśli wynik pomiaru rezystancji izolacji jest poniżej minimalnych wartości określonych w normie, musimy działać szybko. Kluczowym krokiem jest zlokalizowanie uszkodzonego odcinka kabla. Oto praktyczne metody, które stosuję:
- Podział obwodu na sekcje: Jeśli to możliwe, dzielę długi obwód na mniejsze, łatwiejsze do zbadania sekcje. Mierzę rezystancję izolacji każdej sekcji oddzielnie, aż zidentyfikuję tę, w której występuje problem.
- Metoda prób i błędów (odłączanie odbiorników): Czasami problem leży w jednym z podłączonych odbiorników. Odłączam je kolejno i ponawiam pomiar, aby sprawdzić, czy rezystancja izolacji wzrośnie.
- Użycie reflektometru (TDR): W przypadku dłuższych kabli, zwłaszcza ziemnych, niezastąpionym narzędziem jest reflektometr czasowy (TDR - Time Domain Reflectometer). Urządzenie to wysyła impuls do kabla i analizuje odbicia, co pozwala na precyzyjne określenie odległości do miejsca uszkodzenia izolacji.
- Wizualna inspekcja: W niektórych przypadkach, zwłaszcza gdy kabel jest dostępny, dokładna wizualna inspekcja może ujawnić widoczne uszkodzenia izolacji.
Precyzyjna lokalizacja uszkodzenia minimalizuje zakres prac naprawczych i skraca czas przestoju instalacji.
Protokół z pomiaru rezystancji izolacji: Jak go czytać i co musi zawierać
Protokół z pomiaru rezystancji izolacji to nie tylko formalny dokument, ale przede wszystkim świadectwo bezpieczeństwa instalacji. Dla mnie jest to najważniejszy dokument po wykonaniu pomiarów, który pozwala na rzetelną ocenę i archiwizację danych.
Kluczowe elementy protokołu, które świadczą o jego wiarygodności
Wiarygodny i kompletny protokół z pomiaru rezystancji izolacji powinien zawierać szereg kluczowych elementów. Zawsze zwracam uwagę na to, czy są w nim:
- Dane obiektu: Nazwa, adres, identyfikacja miejsca pomiaru (np. rozdzielnica, obwód).
- Dane wykonawcy: Pełne dane osoby lub firmy wykonującej pomiary, w tym numer uprawnień.
- Data i godzina pomiaru: Aby można było odnieść się do warunków środowiskowych.
- Rodzaj i typ badanego obwodu/kabla: Dokładny opis (np. "Obwód gniazd wtykowych w kuchni, kabel YDYp 3x2,5 mm²").
- Zastosowane napięcie probiercze: Niezbędne do porównania z normą (np. 500 V DC).
- Uzyskane wartości rezystancji izolacji: Wyniki dla wszystkich zmierzonych kombinacji żył.
- Temperatura w momencie pomiaru: Kluczowa do ewentualnej korekcji wyników.
- Zastosowane współczynniki korekcyjne (jeśli były użyte): Informacja o przeliczeniu do 20°C.
- Ocena zgodności z normą: Jasne stwierdzenie, czy wyniki spełniają wymagania PN-HD 60364-6.
- Podpis i pieczęć osoby uprawnionej: Potwierdzenie autentyczności i odpowiedzialności.
Brak któregokolwiek z tych elementów obniża wiarygodność protokołu i utrudnia jego późniejszą analizę.
Przeczytaj również: Jaki kabel do silnika 7 5kW? Wybierz odpowiedni przekrój i uniknij problemów
Jakie informacje są niezbędne do prawidłowej oceny stanu technicznego kabla
Do prawidłowej oceny stanu technicznego kabla, poza samymi wartościami rezystancji izolacji, kluczowe są informacje kontekstowe. Zawsze analizuję protokół pod kątem:
- Trendów: Porównuję bieżące wyniki z poprzednimi pomiarami (jeśli są dostępne). Spadek rezystancji izolacji w czasie, nawet jeśli nadal mieści się w normie, jest sygnałem ostrzegawczym.
- Warunków środowiskowych: Czy pomiar był wykonywany w warunkach podwyższonej wilgotności lub ekstremalnych temperatur? To pomaga mi zrozumieć, czy niski wynik jest chwilowy, czy wskazuje na trwały problem.
- Wiek instalacji: Starsze kable naturalnie mają niższą rezystancję izolacji. Ocena musi uwzględniać wiek i typ materiału izolacyjnego.
- Wskaźniki PI i DAR: Jeśli były mierzone, dostarczają dodatkowych informacji o jakości i suchości izolacji.
Według danych ekck.pl, wyniki pomiarów muszą być udokumentowane w formie protokołu. Ja dodam, że to właśnie te szczegóły, wykraczające poza samą liczbę megaomów, pozwalają mi na kompleksową i rzetelną ocenę, a co za tym idzie – na zapewnienie bezpieczeństwa użytkownikom instalacji.
