Wybór odpowiedniego kabla do płyty indukcyjnej to decyzja o fundamentalnym znaczeniu dla bezpieczeństwa domowników i prawidłowego funkcjonowania urządzenia. Ten artykuł dostarczy Ci kompleksowej wiedzy na temat doboru właściwego przewodu zasilającego, uwzględniając typ instalacji, moc płyty oraz kluczowe aspekty bezpieczeństwa i gwarancji.
Wybór kabla do indukcji: klucz do bezpieczeństwa i gwarancji
- Płyta indukcyjna wymaga odpowiedniego kabla zasilającego ze względu na wysoką moc (3,5 kW do ponad 7 kW).
- Dla instalacji trójfazowej (400V) zalecany jest kabel 5x2,5 mm², a dla większych mocy 5x4 mm².
- Dla instalacji jednofazowej (230V) niezbędne minimum to kabel 3x4 mm², a dla mocy powyżej 3,6 kW – 3x6 mm².
- Użycie niewłaściwego kabla grozi przegrzaniem, pożarem i utratą gwarancji.
- Podłączenie musi wykonać elektryk z uprawnieniami SEP, co jest warunkiem zachowania gwarancji.
- Płyta indukcyjna powinna mieć osobny obwód elektryczny z własnym zabezpieczeniem.
Dlaczego dobór właściwego kabla do indukcji to nie formalność, a absolutna konieczność?
Wybór odpowiedniego kabla zasilającego do płyty indukcyjnej to absolutnie krytyczna decyzja, a nie jedynie drobny detal, który można pominąć. Płyty indukcyjne to urządzenia o bardzo wysokim poborze mocy, co stawia przed domową instalacją elektryczną specyficzne i niezwykle rygorystyczne wymagania. Ignorowanie tych wymogów może prowadzić do poważnych konsekwencji, od uszkodzenia sprzętu po zagrożenie pożarowe.Moc płyty indukcyjnej – cichy sprawca największych wymagań
Płyty indukcyjne są znane z efektywności, ale ta efektywność wiąże się z dużą mocą, zazwyczaj wahającą się od 3,5 kW do nawet ponad 7 kW. Taka moc oznacza, że urządzenie potrzebuje znacznego prądu do prawidłowego działania. Im większa moc płyty, tym większe jest zapotrzebowanie na prąd, a co za tym idzie, tym grubszy przewód jest potrzebny, aby bezpiecznie i efektywnie dostarczyć energię. Zbyt cienki kabel będzie się przegrzewać, co jest prostą drogą do awarii i niebezpieczeństwa.Bezpieczeństwo przede wszystkim: Co grozi, gdy kabel jest za słaby?
Użycie kabla o zbyt małym przekroju do płyty indukcyjnej to proszenie się o kłopoty. Głównym zagrożeniem jest przegrzewanie się przewodów, co może prowadzić do stopienia izolacji. Stopiona izolacja to z kolei ryzyko zwarcia, a w najgorszym przypadku – pożaru instalacji elektrycznej. Ponadto, zbyt słaby kabel może skutkować spadkami napięcia, co negatywnie wpływa na wydajność płyty, a także może doprowadzić do jej uszkodzenia. To jest kwestia, w której nie ma miejsca na kompromisy.Gwarancja producenta a samodzielny montaż – twarde warunki, które musisz znać
Producenci płyt indukcyjnych są bardzo restrykcyjni w kwestii montażu swoich urządzeń. Samodzielne podłączenie płyty indukcyjnej niemal zawsze skutkuje utratą gwarancji producenta. Aby gwarancja była ważna, podłączenie musi zostać wykonane przez elektryka posiadającego odpowiednie uprawnienia, czyli tak zwane uprawnienia SEP (Stowarzyszenia Elektryków Polskich). Dowodem na prawidłowy montaż jest podbita przez elektryka karta gwarancyjna, bez której w przypadku awarii producent może odmówić naprawy lub wymiany urządzenia.
Instalacja trójfazowa (400V) – jaki kabel wybrać do "siły"?
Instalacja trójfazowa, potocznie nazywana "siłą", to zdecydowanie preferowane rozwiązanie dla płyt indukcyjnych. Pozwala ona na równomierne rozłożenie obciążenia elektrycznego na trzy fazy, co jest znacznie bezpieczniejsze i bardziej stabilne dla tak energochłonnych urządzeń.Złoty standard w nowym budownictwie: Przewód 5x2, 5 mm²

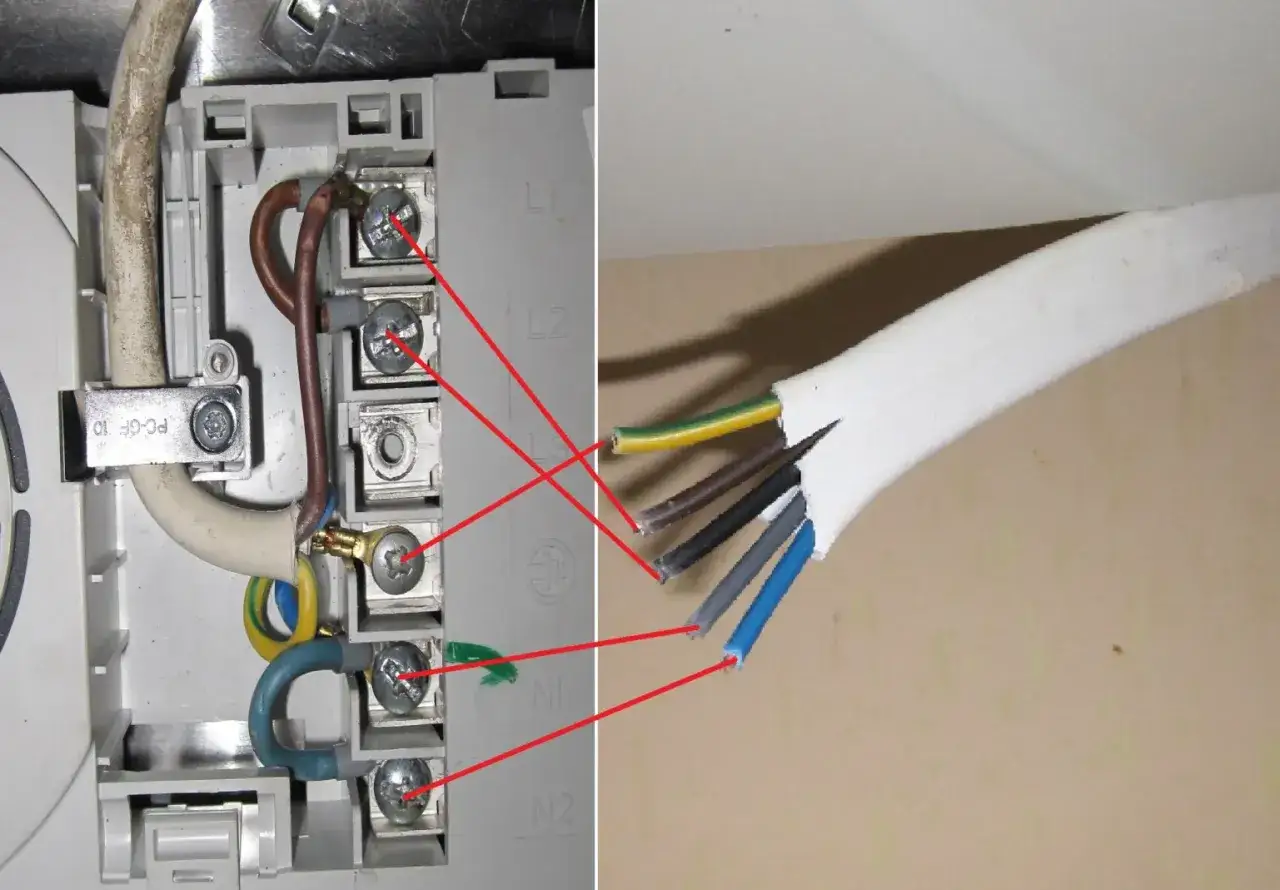

W nowym budownictwie, gdzie standardem są instalacje trójfazowe, "złotym standardem" dla płyt indukcyjnych jest kabel pięciożyłowy o przekroju 5x2,5 mm². Pięć żył oznacza trzy żyły fazowe (L1, L2, L3), jedną żyłę neutralną (N) i jedną żyłę ochronną (PE). Ten przekrój jest zazwyczaj wystarczający dla większości płyt indukcyjnych dostępnych na rynku, zapewniając bezpieczne i stabilne zasilanie.Kiedy warto zainwestować w grubszy kabel 5x4 mm²? Scenariusze dla wymagających
Chociaż 5x2,5 mm² to dobry punkt wyjścia, istnieją sytuacje, w których warto, a nawet należy, zainwestować w grubszy przewód. Jeśli Twoja płyta indukcyjna ma bardzo dużą moc, przekraczającą 7,4 kW, lub jeśli odległość od skrzynki bezpiecznikowej do miejsca montażu płyty jest znaczna, zalecam zastosowanie kabla 5x4 mm². Większy przekrój minimalizuje spadki napięcia na dłuższych odcinkach i zapewnia większy margines bezpieczeństwa dla urządzeń o wyjątkowo wysokim poborze mocy.Jak rozpoznać instalację trójfazową w Twoim domu?
Zorientowanie się, czy posiadasz instalację trójfazową, jest możliwe na kilka sposobów. Często w kuchniach z taką instalacją znajduje się specjalne, większe gniazdo "siłowe" (pięciobolcowe). Możesz również zajrzeć do puszki przyłączeniowej w ścianie – większa liczba przewodów (zazwyczaj pięć) to silna wskazówka. Najpewniejszym źródłem informacji jest jednak dokumentacja techniczna budynku lub bezpośrednia konsultacja z elektrykiem, który może to zweryfikować na podstawie oględzin rozdzielnicy głównej.Instalacja jednofazowa (230V) – jaki przewód do standardowego gniazdka?
Instalacja jednofazowa jest bardzo powszechna, szczególnie w starszych budynkach. Chociaż podłączenie płyty indukcyjnej do takiej instalacji jest możliwe, stawia ona znacznie większe wyzwania ze względu na koncentrację całego obciążenia na jednej fazie.Bezpieczny wybór dla 230V: Dlaczego kabel 3x4 mm² to zalecane minimum?

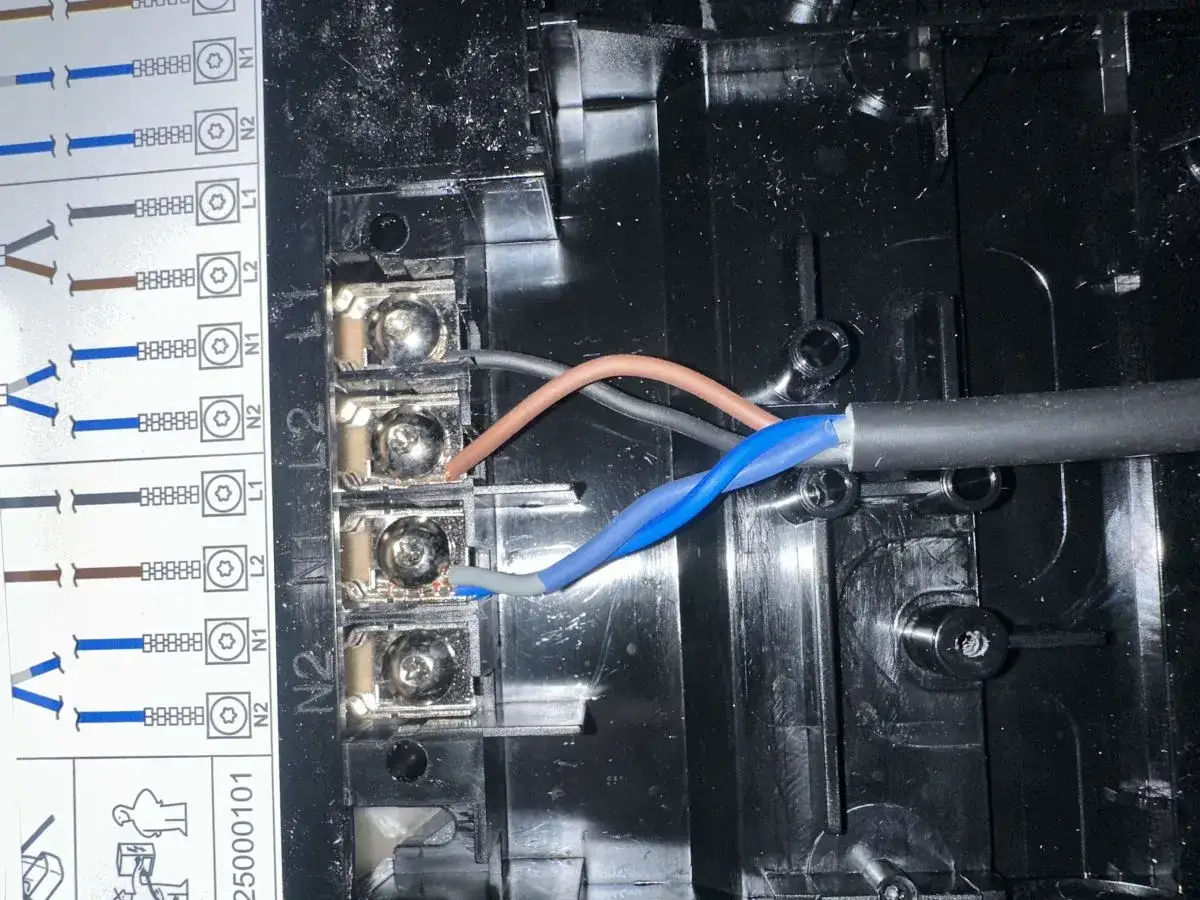

Dla instalacji jednofazowej (230V) absolutnym minimum jest kabel trójżyłowy (3 żyły: fazowa L, neutralna N, ochronna PE) o przekroju 3x4 mm². Wynika to z faktu, że cała moc płyty indukcyjnej jest pobierana z jednej fazy, co generuje znacznie większe obciążenie prądowe niż w przypadku instalacji trójfazowej. Wielu producentów i ekspertów zaleca ten przekrój jako podstawowy. Dla płyt o mocy powyżej 3,6 kW, aby zapewnić dodatkowy margines bezpieczeństwa i uniknąć przegrzewania, warto rozważyć zastosowanie kabla 3x6 mm². To inwestycja w spokój i bezpieczeństwo na lata.Czy przewód 3x2, 5 mm² to zawsze błąd? Ograniczenia i ryzyka
Przewód 3x2,5 mm² jest często spotykany w domowych instalacjach do zasilania gniazdek. Jednakże, w przypadku płyty indukcyjnej, jest on zdecydowanie niewystarczający i ryzykowny. Nawet jeśli płyta ma mniejszą moc, obciążenie na jednej fazie jest zbyt duże dla tego przekroju. Użycie takiego kabla może prowadzić do przegrzewania się, spadków mocy, a w konsekwencji do zagrożenia pożarowego. Moje doświadczenie pokazuje, że nigdy nie należy ryzykować z mniejszym przekrojem niż zalecane minimum 3x4 mm² dla instalacji jednofazowej.Jak sprawdzić, czy Twoja instalacja wytrzyma obciążenie płyty jednofazowej?
Przed podłączeniem płyty indukcyjnej do instalacji jednofazowej, koniecznie należy sprawdzić kilka kluczowych elementów. Przede wszystkim, upewnij się, że stan i przekrój istniejących przewodów są odpowiednie. Niezwykle ważne jest również, aby płyta indukcyjna miała osobny obwód elektryczny z własnym, odpowiednio dobranym zabezpieczeniem nadprądowym (bezpiecznikiem) w rozdzielnicy. Bez tego ryzyko przeciążenia i wybijania bezpieczników jest bardzo wysokie. Zawsze zalecam konsultację z elektrykiem, który oceni stan całej instalacji i doradzi najlepsze rozwiązanie.Jak rozszyfrować oznaczenia kabli? Krótki przewodnik po symbolach YDYp
Zrozumienie oznaczeń na kablach jest kluczowe nie tylko do świadomego wyboru, ale także do weryfikacji pracy elektryka. Dzięki temu wiesz, co dokładnie zostało zainstalowane w Twoim domu.Liczba żył: Co oznaczają cyfry 3 i 5 w nazwie kabla?
Cyfry takie jak "3" czy "5" w nazwie kabla (np. 3x..., 5x...) odnoszą się do liczby żył przewodzących prąd wewnątrz izolacji. * 3x... oznacza kabel trójżyłowy, który jest standardem dla instalacji jednofazowych. Składa się z żyły fazowej (L), neutralnej (N) i ochronnej (PE). * 5x... oznacza kabel pięciożyłowy, przeznaczony do instalacji trójfazowych. Zawiera trzy żyły fazowe (L1, L2, L3), żyłę neutralną (N) i żyłę ochronną (PE). Każda z tych żył ma swoją specyficzną funkcję w bezpiecznym przesyłaniu energii.Przekrój w mm²: Jak grubość wpływa na bezpieczeństwo i wydajność?
Przekrój kabla, wyrażany w milimetrach kwadratowych (np. 2,5 mm², 4 mm², 6 mm²), to jeden z najważniejszych parametrów. Określa on grubość miedzianego rdzenia przewodu i ma bezpośredni wpływ na jego zdolność do przewodzenia prądu. Im większy przekrój, tym większy prąd może przepłynąć przez kabel bez nadmiernego nagrzewania się. To bezpośrednio przekłada się na bezpieczeństwo (mniejsze ryzyko przegrzania i pożaru) oraz wydajność (mniejsze straty energii i spadki napięcia). Dlatego właśnie dla płyt indukcyjnych wymagane są kable o większym przekroju niż dla standardowych urządzeń.YDY vs YDYp: Czy kształt kabla (okrągły/płaski) ma znaczenie?
Oznaczenia YDY i YDYp odnoszą się do typu kabla instalacyjnego. * YDY to kabel okrągły, często stosowany do układania pod tynkiem lub w rurkach elektroinstalacyjnych. * YDYp to kabel płaski, gdzie litera "p" oznacza właśnie płaski kształt. Jest on często wybierany do montażu natynkowego lub bezpośrednio pod tynkiem, ponieważ łatwiej go ukryć. Z punktu widzenia parametrów elektrycznych i bezpieczeństwa, oba typy kabli (YDY i YDYp) są równoważne, pod warunkiem, że mają odpowiedni przekrój i liczbę żył. Wybór między nimi często zależy od estetyki, sposobu montażu i preferencji wykonawcy.Dlaczego podłączenie indukcji musisz zlecić elektrykowi? Rola uprawnień SEP
Zlecenie podłączenia płyty indukcyjnej wykwalifikowanemu elektrykowi to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa i zgodności z obowiązującymi przepisami. To jest punkt, na którym nie można oszczędzać.Magiczna pieczątka, czyli Twój bilet do ważnej gwarancji
Wspomniana wcześniej pieczątka elektryka w karcie gwarancyjnej to coś więcej niż tylko formalność. To formalne potwierdzenie prawidłowego i bezpiecznego montażu urządzenia, wykonanego zgodnie z normami i zaleceniami producenta. Jest to absolutnie niezbędne do zachowania gwarancji. Bez tej "magicznej pieczątki" w przypadku jakiejkolwiek awarii płyty, producent ma pełne prawo odmówić bezpłatnej naprawy, obciążając Cię kosztami. To Twój bilet do spokoju ducha.Czym są uprawnienia SEP i dlaczego nie każdy "fachowiec" je posiada?
Uprawnienia SEP to kwalifikacje wydawane przez Stowarzyszenie Elektryków Polskich, które potwierdzają wiedzę i umiejętności osoby do wykonywania prac elektrycznych. Dzielą się one na uprawnienia eksploatacyjne (E) i dozorowe (D). Elektryk z uprawnieniami SEP posiada niezbędną wiedzę teoretyczną i praktyczną, aby bezpiecznie i zgodnie z przepisami podłączyć urządzenie o tak dużej mocy jak płyta indukcyjna. Niestety, na rynku działa wielu "fachowców", którzy nie posiadają takich uprawnień. Ich brak oznacza brak kompetencji do bezpiecznego podłączenia, co naraża Cię na ryzyko i unieważnia gwarancję. Zawsze żądaj od elektryka okazania aktualnych uprawnień SEP.Co dokładnie sprawdzi elektryk podczas podłączenia?

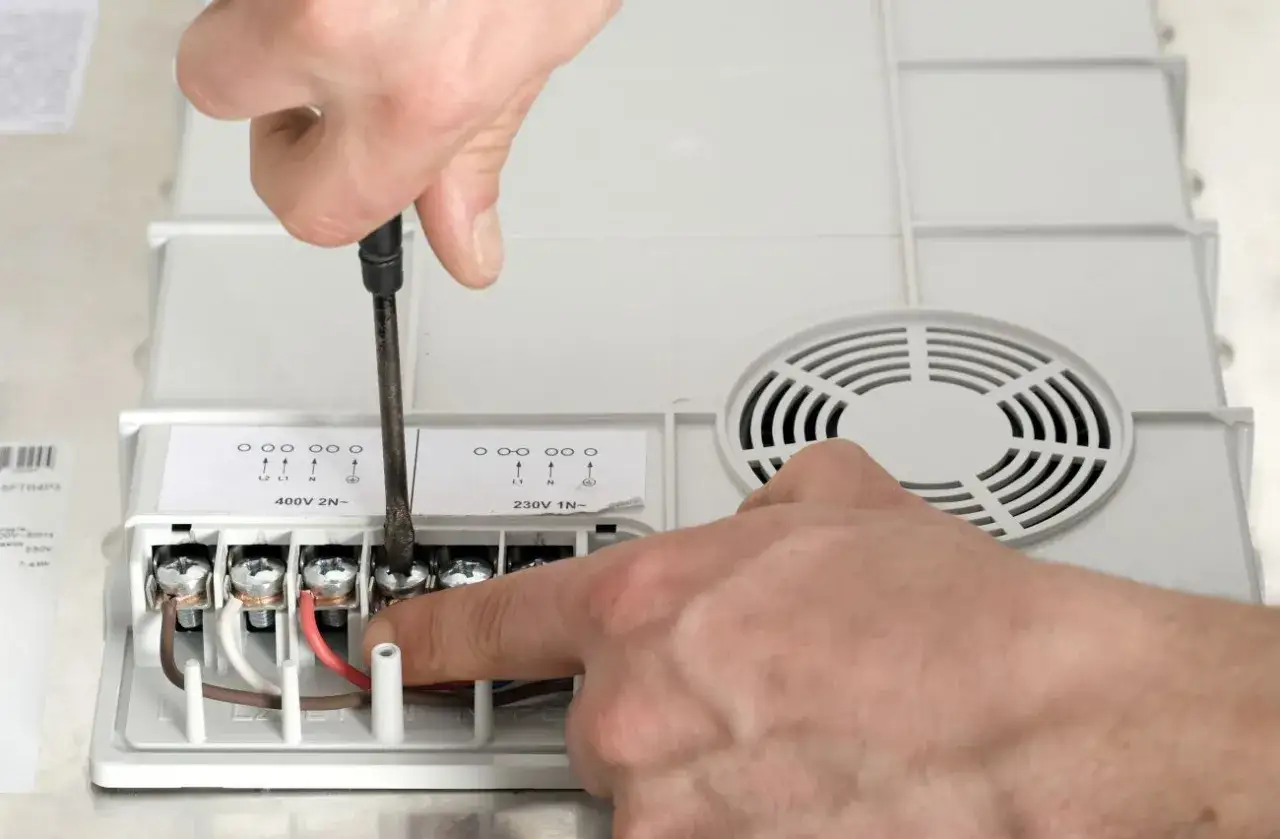

Wykwalifikowany elektryk podczas podłączania płyty indukcyjnej wykona szereg kluczowych czynności, które wykraczają poza samo podpięcie kabli. Sprawdzi on m.in.: * Weryfikację przekroju kabla i jego zgodność z mocą płyty. * Stan całej instalacji elektrycznej, w tym jakość połączeń i izolacji. * Prawidłowe podłączenie do rozdzielnicy, upewniając się, że płyta ma dedykowany, osobny obwód. * Montaż odpowiedniego zabezpieczenia nadprądowego (bezpiecznika) w rozdzielnicy, dobranego do mocy płyty. * Pomiary rezystancji izolacji oraz sprawdzenie ciągłości uziemienia, co jest kluczowe dla bezpieczeństwa. * Na koniec, często przeprowadzi test funkcjonalny urządzenia, upewniając się, że wszystko działa prawidłowo.Najczęstsze błędy przy wyborze i montażu kabla – jak ich uniknąć?
Znajomość najczęstszych błędów popełnianych przy podłączaniu płyt indukcyjnych jest kluczowa, aby ich uniknąć. Wiele osób, próbując zaoszczędzić lub działając w niewiedzy, naraża się na poważne ryzyko.Błąd #1: Sugerowanie się starym kablem "bo jest w ścianie"
To bardzo częsty błąd. Wiele osób zakłada, że skoro w ścianie jest już jakiś kabel, to będzie on odpowiedni do płyty indukcyjnej. Niestety, stare instalacje elektryczne często nie są przystosowane do obciążeń generowanych przez nowoczesne, energochłonne płyty indukcyjne. Ich przekrój może być zbyt mały, a izolacja zużyta. Poleganie na takim okablowaniu to prosta droga do przegrzewania się, zwarć, a nawet pożaru. Zawsze należy zweryfikować przekrój i stan istniejącego okablowania, a w razie potrzeby wymienić je na odpowiednie.Błąd #2: Podłączanie indukcji przez przedłużacz lub rozgałęźnik
Podłączanie płyty indukcyjnej za pomocą przedłużaczy, a co gorsza, rozgałęźników, jest skrajnie niebezpieczne i absolutnie niedopuszczalne. Płyta indukcyjna wymaga bezpośredniego, dedykowanego podłączenia do instalacji elektrycznej. Przedłużacze i rozgałęźniki nie są zaprojektowane do przenoszenia tak dużych prądów, co prowadzi do ich przegrzewania, topienia, a w konsekwencji do ogromnego ryzyka pożarowego. Zawsze należy zapewnić płycie indukcyjnej bezpośrednie i stałe połączenie z odpowiednio zabezpieczonym obwodem.Przeczytaj również: Niebieski kabel co oznacza? Odkryj jego funkcję i zagrożenia
