Mufa kablowa - Jak wybrać idealną do Twojej instalacji?

Mufa kablowa to kluczowy, choć często niedoceniany element każdej instalacji elektrycznej, zapewniający bezpieczeństwo i ciągłość połączeń. Ten artykuł jest kompleksowym przewodnikiem, który pomoże Ci zrozumieć jej rolę, poznać różnorodne typy i dokonać świadomego wyboru, gwarantującego niezawodność Twojej sieci.

Mufa kablowa: Cichy strażnik bezpieczeństwa Twojej instalacji

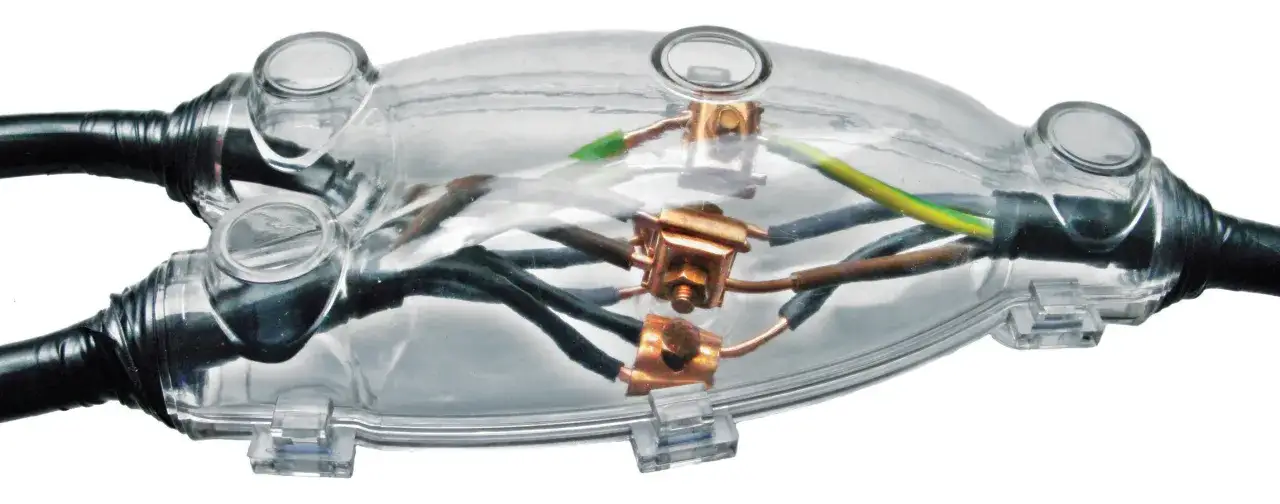

Co to jest mufa kablowa i dlaczego jej rola jest kluczowa?

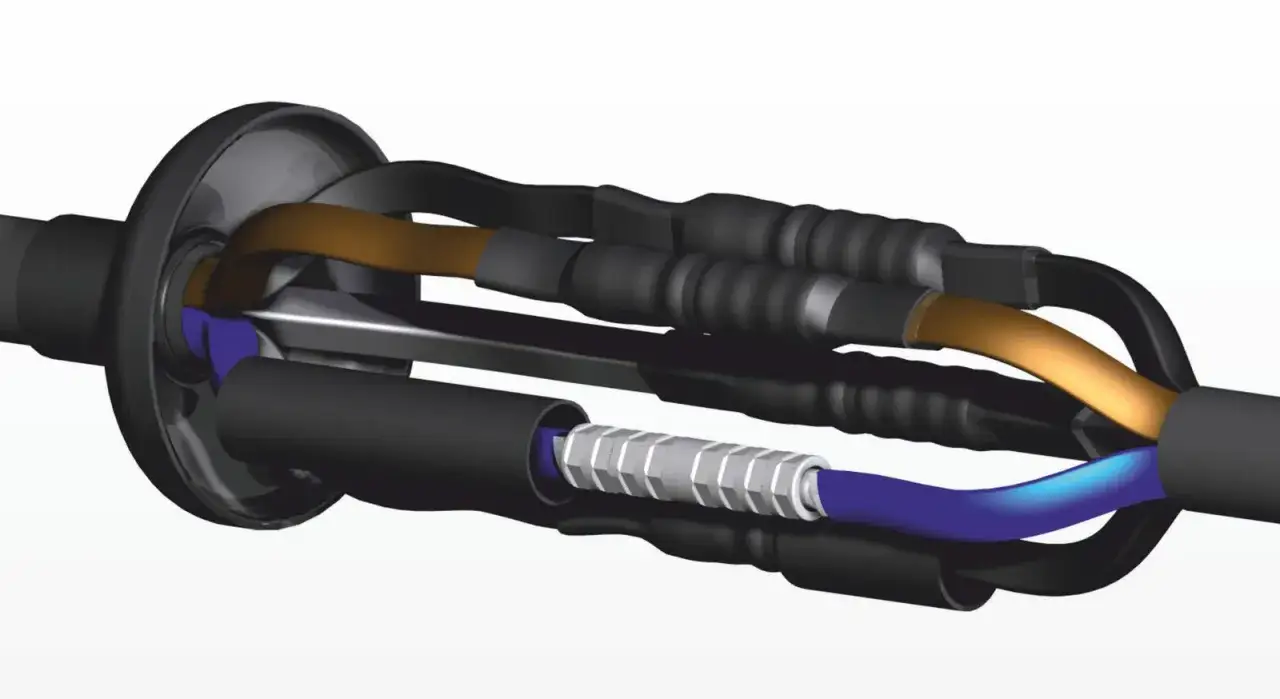

Mufa kablowa to nic innego jak specjalistyczny element osprzętu elektroenergetycznego, którego głównym zadaniem jest zapewnienie trwałego i bezpiecznego połączenia lub rozgałęzienia odcinków kabli. Jej rola jest absolutnie kluczowa, ponieważ to właśnie ona gwarantuje ciągłość elektryczną i mechaniczną na poziomie nie mniejszym niż sam kabel, a często nawet wyższym. Bez mufy, połączenia kablowe byłyby narażone na szybką degradację i awarie.

W praktyce oznacza to, że mufa chroni delikatne połączenia przewodów przed szeregiem czynników zewnętrznych. Mówimy tu o wilgoci, kurzu, uszkodzeniach mechanicznych, a także o agresywnych substancjach chemicznych. Wyobraź sobie kabel ułożony w ziemi – bez odpowiedniej mufy, woda z gruntu szybko dostałaby się do miejsca łączenia, powodując korozję, zwarcia, a w konsekwencji przerwę w dostawie prądu lub, co gorsza, zagrożenie porażeniem. Mufa jest więc niczym solidna tarcza, która osłania serce instalacji, zapewniając jej długowieczność i bezawaryjną pracę.

Przedłużenie, naprawa, rozgałęzienie – kiedy mufa staje się niezbędna?

Mufy kablowe są nieocenione w wielu scenariuszach, gdzie standardowe metody łączenia kabli okazują się niewystarczające lub niebezpieczne. Z mojego doświadczenia wynika, że istnieją trzy główne sytuacje, w których ich zastosowanie jest absolutnie konieczne.

Po pierwsze, przedłużanie kabli. Często zdarza się, że potrzebujemy zwiększyć zasięg instalacji elektrycznej, a dostępny odcinek kabla jest po prostu za krótki. Zamiast wymieniać cały kabel na dłuższy, co bywa kosztowne i pracochłonne, możemy użyć mufy przelotowej. Pozwala ona na bezpieczne i trwałe połączenie dwóch odcinków kabla o tych samych parametrach, tworząc jedną, ciągłą linię.

Po drugie, naprawa uszkodzonych kabli. Kable, zwłaszcza te ułożone w ziemi, są narażone na uszkodzenia mechaniczne – przecięcia podczas prac ziemnych, przetarcia izolacji czy inne defekty. W takich przypadkach mufa kablowa jest jedynym sensownym rozwiązaniem. Umożliwia ona wycięcie uszkodzonego fragmentu i wstawienie nowego odcinka, przywracając pełną funkcjonalność kabla. Jest to szczególnie ważne w instalacjach podziemnych, gdzie dostęp do uszkodzenia jest utrudniony, a niezawodność połączenia krytyczna.

Po trzecie, rozgałęzianie instalacji. Gdy od głównej linii kablowej musimy poprowadzić odgałęzienie do nowego odbiornika, dodatkowego punktu oświetleniowego czy nowej sekcji instalacji, z pomocą przychodzą mufy rozgałęźne. Pozwalają one na bezpieczne i szczelne wykonanie odgałęzienia, zachowując integralność głównego kabla. Istnieją również mufy przejściowe, które są stosowane, gdy musimy połączyć kable o różnych parametrach, na przykład o innej izolacji czy materiale żył, zapewniając płynne przejście między nimi.

Od termokurczu po żel: Przewodnik po technologiach muf kablowych

Mufy termokurczliwe: Popularny standard – kiedy sprawdzą się najlepiej?

Mufy termokurczliwe to prawdziwy klasyk w świecie połączeń kablowych i wciąż jeden z najpopularniejszych wyborów. Ich mechanizm działania jest prosty, a zarazem niezwykle skuteczny: są wykonane z materiałów polimerowych, które pod wpływem ciepła (zazwyczaj dostarczanego przez opalarkę elektryczną lub gazową) kurczą się, ściśle przylegając do kabla. To obkurczanie tworzy szczelną i wytrzymałą osłonę, która doskonale izoluje i chroni połączenie.

Główne zalety muf termokurczliwych to ich uniwersalność – można je stosować do łączenia różnych typów kabli, zarówno jedno-, jak i wielożyłowych, o różnych przekrojach. Są wytrzymałe mechanicznie i zapewniają dobrą ochronę przed wilgocią, choć ich szczelność zależy w dużej mierze od prawidłowego montażu. Świetnie sprawdzają się w instalacjach naziemnych, wewnątrz budynków, a także do łączenia kabli o niskim i średnim napięciu. Pamiętajmy jednak, że do ich montażu potrzebna jest opalarka, co może być wyzwaniem w miejscach bez dostępu do prądu lub w strefach zagrożonych wybuchem.

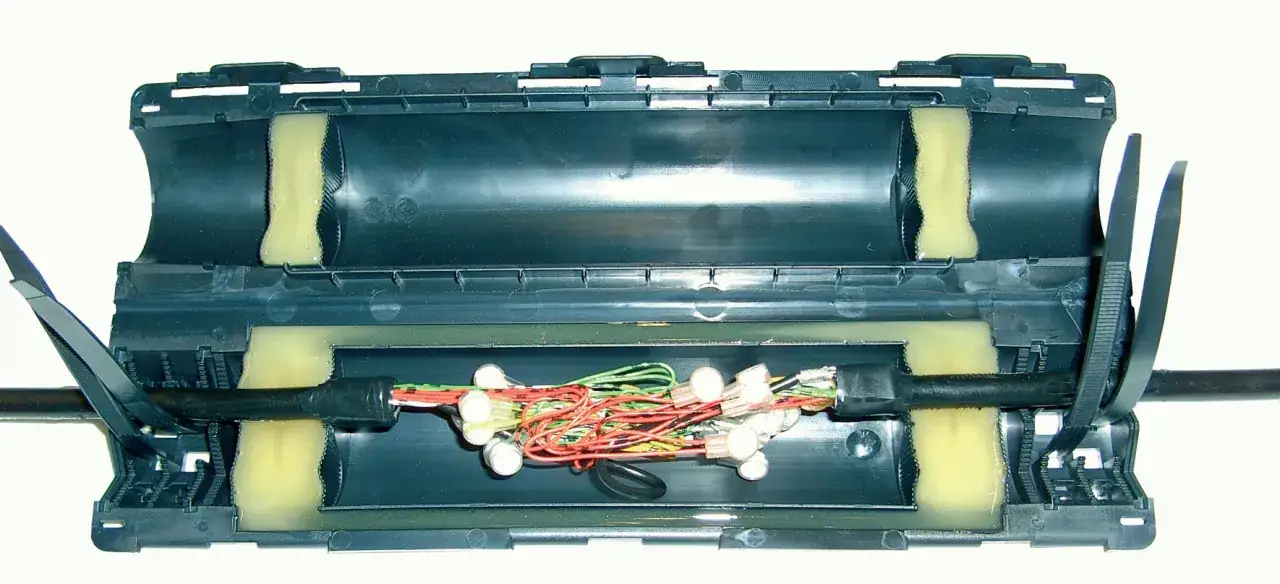

Mufy żelowe: Szybkość i pewność połączenia bez specjalistycznych narzędzi

Mufy żelowe to technologia, która zrewolucjonizowała prostotę i szybkość montażu. Ich kluczową cechą jest fabryczne wypełnienie specjalnym żelem silikonowym, który po zamknięciu mufy otacza połączenie kablowe, izolując je i uszczelniając. To, co wyróżnia mufy żelowe, to przede wszystkim łatwość i szybkość montażu – nie potrzebujemy żadnych specjalistycznych narzędzi ani źródła ciepła. Wystarczy przygotować kable, umieścić je w mufie i zatrzasnąć obudowę.

Dzięki swojej konstrukcji mufy żelowe zapewniają bardzo wysoki stopień ochrony, często na poziomie IP68, co oznacza pełną ochronę przed pyłem i możliwość długotrwałego zanurzenia w wodzie. To czyni je idealnym rozwiązaniem do zastosowań w ziemi, w wilgotnych warunkach, a nawet pod wodą. Co więcej, wiele muf żelowych można ponownie otworzyć, co pozwala na inspekcję lub modyfikację połączenia bez konieczności niszczenia całej mufy. To ogromna zaleta w przypadku konieczności późniejszego dostępu do instalacji.

Mufy żywiczne: Pancerne rozwiązanie do najtrudniejszych warunków ziemnych i podwodnych

Kiedy mówimy o maksymalnej ochronie i niezawodności w ekstremalnych warunkach, na myśl przychodzą mufy żywiczne. Ich konstrukcja opiera się na dwuczęściowej formie, którą po połączeniu kabli zalewa się specjalną mieszanką żywicy (najczęściej poliuretanowej) i utwardzacza. Po zmieszaniu i wylaniu, żywica twardnieje, tworząc jednolitą, niezwykle twardą i szczelną masę, która dosłownie pancerzy połączenie.

Mufy żywiczne charakteryzują się wyjątkową wytrzymałością mechaniczną, odpornością na ściskanie, uderzenia oraz wibracje. Są również niezwykle odporne chemicznie na działanie kwasów, zasad, olejów i innych agresywnych substancji, które mogą występować w gruncie. Dzięki tym właściwościom są idealnym rozwiązaniem do zastosowań w najtrudniejszych warunkach, takich jak instalacje podziemne, w środowiskach przemysłowych, a nawet pod wodą. Ich trwałość jest legendarna, co sprawia, że są wyborem numer jeden tam, gdzie awaria jest absolutnie niedopuszczalna.

Mufy zimnokurczliwe: Technologia dla wymagających i specjalistycznych zastosowań

Mufy zimnokurczliwe to zaawansowane rozwiązanie, które łączy w sobie zalety wysokiej szczelności z prostotą montażu, eliminując jednocześnie potrzebę użycia ciepła. Są one wykonane z elastycznych materiałów, takich jak guma silikonowa, które są fabrycznie rozciągnięte na usuwalnym rdzeniu. Montaż polega na nasunięciu mufy na przygotowane połączenie kablowe, a następnie na wyciągnięciu rdzenia. W tym momencie materiał mufy samoczynnie obkurcza się, ściśle przylegając do kabla i tworząc szczelne połączenie.

Głównymi zaletami tej technologii są stały docisk, który utrzymuje się przez cały okres eksploatacji, oraz brak potrzeby użycia otwartego ognia czy opalarki. To sprawia, że mufy zimnokurczliwe są wyjątkowo bezpieczne w montażu, zwłaszcza w strefach zagrożonych wybuchem lub w miejscach, gdzie użycie ciepła jest niewskazane. Są one często wykorzystywane w wymagających i specjalistycznych instalacjach, na przykład w telekomunikacji, energetyce wysokich napięć czy w przemyśle, gdzie precyzja i niezawodność są priorytetem. Według danych Wikipedia, technologia zimnokurczliwa jest często preferowana w przypadku kabli średniego napięcia ze względu na jej niezawodność i łatwość instalacji.

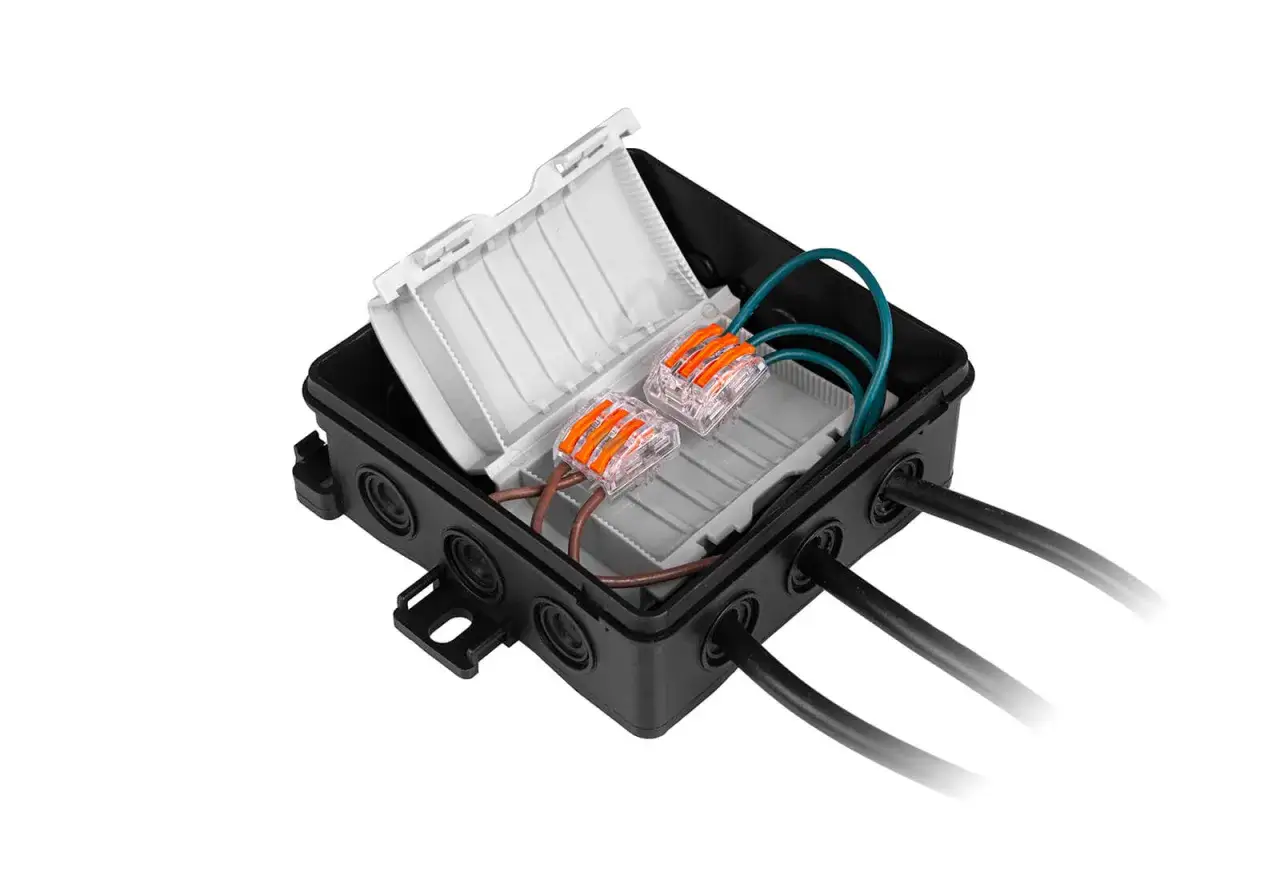

Tabela porównawcza: Żel, żywica czy termokurcz – co wybrać?

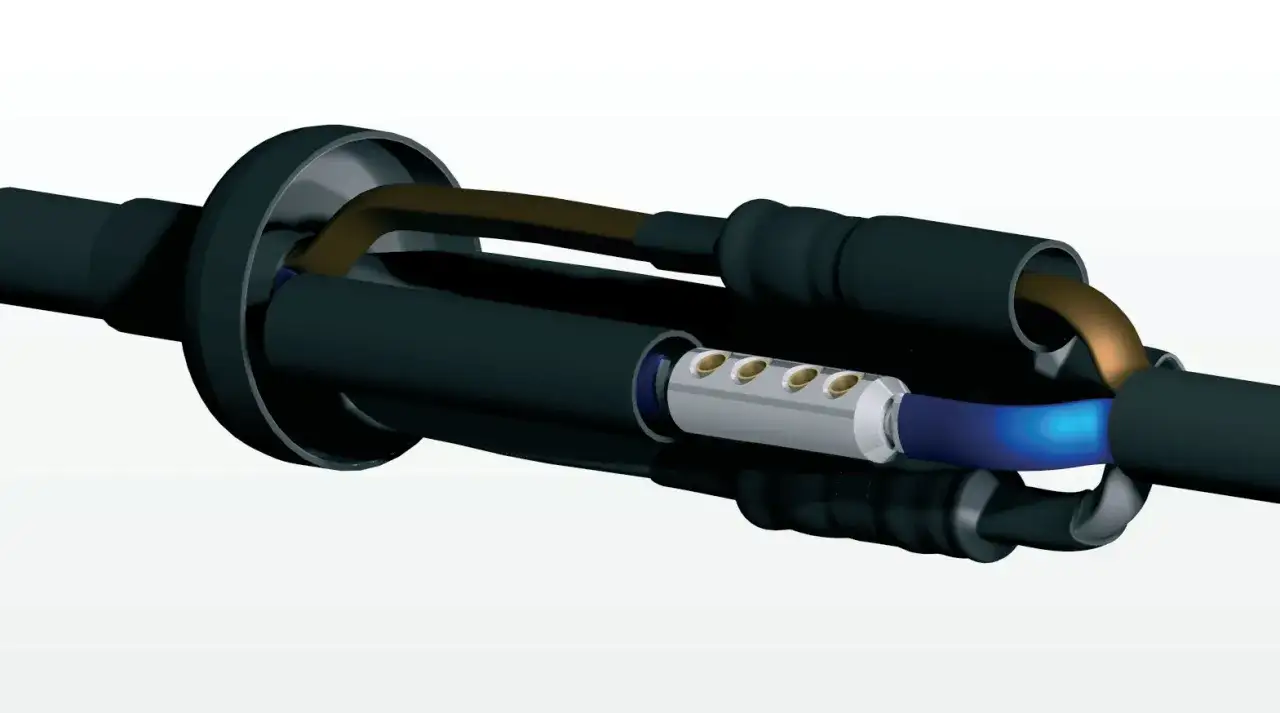

Jak dobrać idealną mufę do kabla? Kluczowe parametry, których nie możesz pominąć

Wybór odpowiedniej mufy kablowej to nie tylko kwestia preferencji, ale przede wszystkim bezpieczeństwa i funkcjonalności całej instalacji. Istnieje kilka kluczowych parametrów, które musimy wziąć pod uwagę, aby dokonać właściwej decyzji. Ignorowanie ich to prosta droga do kosztownych awarii.

Napięcie znamionowe (nN, SN): Pierwszy krok do bezpiecznego wyboru

Dopasowanie mufy do napięcia znamionowego instalacji jest absolutnie kluczowe dla bezpieczeństwa i prawidłowego działania systemu. Mufy są projektowane do pracy w określonych zakresach napięć: niskiego napięcia (nN, do 1 kV) lub średniego napięcia (SN, od 1 kV do 30 kV, a nawet wyżej). Niewłaściwy dobór mufy, na przykład zastosowanie mufy nN w instalacji SN, może prowadzić do przebić izolacji, zwarć, a w konsekwencji do poważnych zagrożeń, takich jak pożary, uszkodzenia sprzętu, a nawet zagrożenie życia. Zawsze upewnij się, że mufa jest przeznaczona do napięcia, w którym będzie pracować.

Typ, przekrój i materiał żył kabla: Jak dopasować mufę do posiadanego przewodu?

Mufa musi być idealnie dopasowana do konkretnych parametrów kabla, z którym ma współpracować. To fundamentalna zasada, której nie wolno lekceważyć:

• Typ kabla: Różne kable (np. YKY, YDY, AsXSn) mają różne konstrukcje, izolacje i osłony. Mufa musi być kompatybilna z danym typem, aby zapewnić odpowiednią szczelność i ochronę. Niektóre mufy są uniwersalne, inne dedykowane do konkretnych rodzajów kabli.
• Przekrój żył: Wyrażony w mm², przekrój żył kabla jest bezpośrednio związany ze średnicą zewnętrzną kabla. Mufa musi być dobrana tak, aby jej wymiary wewnętrzne pozwalały na szczelne objęcie kabla. Zbyt duża mufa nie zapewni odpowiedniej ochrony przed wilgocią i uszkodzeniami mechanicznymi, zbyt mała po prostu nie da się zamontować.
• Materiału żył: Najczęściej spotykamy kable miedziane (Cu) lub aluminiowe (Al). Niektóre mufy są specyficzne dla danego materiału, a co ważniejsze, złączki do łączenia żył wewnątrz mufy muszą być odpowiednio dobrane. Użycie niewłaściwych złączek może prowadzić do korozji elektrochemicznej i przegrzewania się połączenia.

Przelotowa, przejściowa czy rozgałęźna? Zrozumienie funkcjonalności mufy

Różne mufy służą różnym celom. Zrozumienie ich funkcjonalności jest kluczowe dla prawidłowego wyboru:

• Mufy przelotowe: To najbardziej podstawowy typ, służący do łączenia dwóch odcinków kabla o tych samych parametrach. Wykorzystujemy je, gdy potrzebujemy przedłużyć istniejącą linię kablową. Na przykład, jeśli nasz kabel zasilający do ogrodu okazał się za krótki, mufa przelotowa pozwoli nam dodać brakujący odcinek.
• Mufy przejściowe: Są niezbędne, gdy musimy połączyć kable o różnych parametrach. Może to być połączenie kabla o izolacji PVC z kablem o izolacji XLPE, lub kabla miedzianego z aluminiowym. Mufy przejściowe są zaprojektowane tak, aby bezpiecznie i trwale zniwelować różnice między tymi kablami, zapewniając ciągłość i izolację.
• Mufy rozgałęźne: Jak sama nazwa wskazuje, służą do tworzenia odgałęzień od głównej linii kablowej. Są niezastąpione, gdy chcemy doprowadzić zasilanie do nowego punktu odbioru bez konieczności prowadzenia osobnego kabla od źródła. Na przykład, jeśli mamy główną linię zasilającą oświetlenie ogrodowe i chcemy dodać nowe lampy w innej części ogrodu, mufa rozgałęźna pozwoli nam na bezpieczne i estetyczne wykonanie odgałęzienia.

Stopień ochrony IP: Co oznacza i dlaczego jest tak ważny przy instalacjach zewnętrznych?

Stopień ochrony IP (Ingress Protection) to międzynarodowa klasyfikacja, która określa poziom odporności urządzenia na wnikanie ciał stałych (np. kurzu) i wody. Jest to dwucyfrowy kod, gdzie pierwsza cyfra odnosi się do ochrony przed ciałami stałymi (od 0 do 6), a druga do ochrony przed wodą (od 0 do 8). Na przykład, IP67 oznacza pełną ochronę przed pyłem (6) i ochronę przed skutkami krótkotrwałego zanurzenia w wodzie (7), natomiast IP68 to pełna ochrona przed pyłem i możliwość długotrwałego zanurzenia w wodzie pod określonym ciśnieniem.

Dla instalacji zewnętrznych, podziemnych lub narażonych na wilgoć i pył, stopień ochrony IP jest absolutnie kluczowy. Wyższy stopień IP oznacza lepszą ochronę, co bezpośrednio przekłada się na trwałość i bezpieczeństwo połączenia. W przypadku muf kablowych, szczególnie tych przeznaczonych do montażu w ziemi lub w wilgotnych środowiskach, powinniśmy zawsze wybierać modele o wysokim stopniu IP, najlepiej IP67 lub IP68. To gwarancja, że wilgoć i zanieczyszczenia nie przedostaną się do wnętrza mufy, chroniąc połączenie przed korozją i zwarciem.

Mufa do kabla ziemnego – na co zwrócić szczególną uwagę?

Instalacje kablowe w ziemi to środowisko szczególnie wymagające. Kable i ich połączenia są tam narażone na szereg czynników, które mogą prowadzić do szybkiej degradacji, jeśli nie zostaną odpowiednio zabezpieczone. Dlatego wybór i montaż mufy do kabla ziemnego wymaga szczególnej uwagi.

Odporność na wilgoć i nacisk gruntu: Dlaczego mufy żelowe i żywiczne dominują pod ziemią?

Główne wyzwania w instalacjach ziemnych to stała wilgoć, ciśnienie gruntu oraz obecność substancji chemicznych i mikroorganizmów. Woda w gruncie, nawet jeśli nie ma bezpośredniego zalania, może powoli przenikać przez nieszczelności, prowadząc do korozji i zwarć. Nacisk gruntu, zwłaszcza w przypadku ciężkich gruntów lub obciążenia powierzchni, może powodować uszkodzenia mechaniczne mufy. Dodatkowo, w ziemi mogą występować agresywne substancje chemiczne (np. nawozy, ścieki) oraz mikroorganizmy, które mogą degradować materiały izolacyjne.

Właśnie dlatego mufy żelowe i żywiczne są najlepiej przystosowane do tych warunków. Ich konstrukcja zapewnia doskonałą wodoszczelność (często IP68), która skutecznie izoluje połączenie od wilgoci. Mufy żywiczne dodatkowo oferują niezrównaną odporność na nacisk mechaniczny i agresywne środowisko chemiczne, tworząc praktycznie niezniszczalną barierę. Mufy żelowe, choć nieco mniej odporne mechanicznie niż żywiczne, również świetnie radzą sobie z wilgocią i są bardziej elastyczne, co może być zaletą w przypadku ruchów gruntu. To sprawia, że są one dominującym wyborem dla kabli układanych bezpośrednio w ziemi.

Prawidłowe przygotowanie wykopu i kabla przed montażem

• Zapewnienie czystego i suchego wykopu: Przed przystąpieniem do montażu mufy, upewnij się, że wykop jest wolny od wody, błota, kamieni i innych zanieczyszczeń. Czyste i suche środowisko jest kluczowe dla prawidłowego utwardzenia żywicy lub skutecznego działania żelu.
• Prawidłowe ułożenie kabla w wykopie: Kabel powinien być ułożony z zachowaniem odpowiednich promieni gięcia, zgodnie z zaleceniami producenta. Unikaj ostrych zagięć, które mogą uszkodzić izolację lub żyły.
• Dokładne oczyszczenie i odtłuszczenie końcówek kabli: To jeden z najważniejszych etapów. Powierzchnia kabla, na której będzie montowana mufa, musi być idealnie czysta i odtłuszczona. Użyj specjalnych chusteczek czyszczących lub alkoholu izopropylowego. Jak często powtarzam, "czystość to podstawa trwałego połączenia".
• Zabezpieczenie kabla przed ostrymi krawędziami lub kamieniami w wykopie: Po zamontowaniu mufy i zasypaniu wykopu, kabel i mufa będą poddawane naciskom. Zabezpiecz je przed bezpośrednim kontaktem z ostrymi kamieniami, używając warstwy piasku lub specjalnych osłon kablowych.

Najczęstsze błędy przy montażu mufy kablowej i jak ich unikać

Nawet najlepsza mufa nie spełni swojego zadania, jeśli zostanie nieprawidłowo zamontowana. Niestety, w praktyce często spotykam się z błędami, które mogą prowadzić do kosztownych awarii. Warto znać te pułapki i wiedzieć, jak ich unikać.

Niewłaściwe przygotowanie powierzchni kabla – cichy zabójca połączenia

To jeden z najczęstszych i najbardziej podstępnych błędów. Powierzchnia kabla, na której ma być zamontowana mufa, musi być idealnie czysta i odtłuszczona. Niewłaściwe usunięcie izolacji, pozostawienie resztek smaru, kurzu, brudu czy wilgoci na kablu to prosta droga do katastrofy. Takie zaniedbania prowadzą do słabej adhezji materiałów mufy do izolacji kabla. W przypadku muf termokurczliwych i żywicznych oznacza to nieszczelność, która pozwoli na wnikanie wilgoci. W efekcie, po pewnym czasie, może dojść do przebić izolacji, zwarć, a nawet pożarów. Zawsze poświęć odpowiednią ilość czasu na dokładne oczyszczenie i odtłuszczenie końcówek kabli – to inwestycja w trwałość i bezpieczeństwo.

Złe wymieszanie żywicy lub nierównomierne obkurczenie – jak zapewnić idealne warunki?

Błędy te są specyficzne dla konkretnych typów muf. W przypadku muf żywicznych, kluczowe jest dokładne wymieszanie składników żywicy (bazy i utwardzacza) zgodnie z proporcjami i czasem podanym przez producenta. Niewystarczające wymieszanie sprawi, że żywica nie utwardzi się prawidłowo, pozostając miękka lub klejąca, co całkowicie zniweczy jej właściwości izolacyjne i mechaniczne. Zawsze używaj dołączonych mieszadeł i mieszaj żywicę energicznie, aż do uzyskania jednolitego koloru.

Dla muf termokurczliwych, problemem bywa nierównomierne lub niewystarczające obkurczenie. Jeśli mufa nie zostanie podgrzana równomiernie lub wystarczająco długo, nie obkurczy się ściśle na całej powierzchni kabla. Powstaną wtedy pęcherze powietrza lub luźne miejsca, które staną się drogą dla wilgoci i zanieczyszczeń. To z kolei prowadzi do nieszczelności, słabej ochrony mechanicznej i w efekcie do awarii. Zawsze używaj odpowiedniej opalarki i równomiernie podgrzewaj mufę, zaczynając od środka i przesuwając się ku końcom, aż do momentu, gdy klej wypłynie na zewnątrz.

Ignorowanie instrukcji producenta – dlaczego to zawsze zły pomysł?

Instrukcja montażu dostarczona przez producenta to nie jest zbędny dodatek, lecz najważniejsze źródło informacji. Każda mufa, choć podobna w ogólnej zasadzie działania, może mieć swoje specyficzne wymagania dotyczące montażu, temperatury pracy, czasu utwardzania żywicy, kolejności czynności czy użycia konkretnych narzędzi. Ignorowanie tych zaleceń, kierowanie się "na oko" lub "tak jak zawsze" to proszenie się o kłopoty. Może to prowadzić do utraty gwarancji na produkt, ale co ważniejsze, do wadliwego i niebezpiecznego połączenia. Zawsze poświęć kilka minut na dokładne zapoznanie się z instrukcją – to najprostszy sposób na zapewnienie, że mufa spełni swoje zadanie i będzie służyć przez lata.

Wybór mufy kablowej w praktyce: Od teorii do właściwej decyzji

Po przyswojeniu teorii i poznaniu różnych typów muf, nadszedł czas, aby przełożyć tę wiedzę na praktykę. Pamiętaj, że dobrze dobrana mufa to gwarancja bezpieczeństwa i długowieczności Twojej instalacji.

Checklista: 5 pytań, które musisz sobie zadać przed zakupem mufy

Zanim zdecydujesz się na konkretny model mufy, zadaj sobie te pięć kluczowych pytań. Pomogą Ci one zawęzić wybór i podjąć świadomą decyzję:

1. Jaki jest typ i przekrój kabla, który chcę połączyć? (Np. YKY 3x2,5 mm², AsXSn 4x120 mm²). To podstawowa informacja, która określa rozmiar i kompatybilność mufy.
2. Jakie jest napięcie znamionowe instalacji? (Niskie napięcie - nN, średnie napięcie - SN). Mufa musi być przystosowana do napięcia, w którym będzie pracować.
3. W jakich warunkach środowiskowych będzie pracować mufa? (W ziemi, na zewnątrz, w pomieszczeniach, pod wodą, w środowisku agresywnym chemicznie). Od tego zależy wymagany stopień ochrony IP i technologia mufy (żelowa, żywiczna, termokurczliwa).
4. Jaką funkcję ma pełnić mufa? (Przedłużenie, naprawa, rozgałęzienie). To zadecyduje o tym, czy potrzebujesz mufy przelotowej, przejściowej czy rozgałęźnej.
5. Czy wymagane są specjalne cechy, np. możliwość ponownego dostępu do połączenia? (W przypadku muf żelowych jest to możliwe, w żywicznych i termokurczliwych – nie).

Przeczytaj również: Kabel RCA do czego służy – poznaj jego zastosowania i funkcje

Czy cena zawsze idzie w parze z jakością? Jak znaleźć optymalne rozwiązanie?

To pytanie, które często słyszę. Moje doświadczenie podpowiada, że w przypadku muf kablowych cena zazwyczaj odzwierciedla jakość i niezawodność. Oczywiście, nie zawsze najdroższy produkt jest jedynym słusznym wyborem, ale kierowanie się wyłącznie najniższą ceną, zwłaszcza w przypadku krytycznych instalacji, to duży błąd. Tanie mufy mogą być wykonane z gorszych materiałów, mieć słabszą izolację lub nie zapewniać odpowiedniej szczelności, co w dłuższej perspektywie prowadzi do kosztownych awarii, przerw w dostawie prądu, a nawet zagrożenia bezpieczeństwa.

Dlatego zawsze doradzam poszukiwanie produktów renomowanych producentów, którzy posiadają odpowiednie certyfikaty i spełniają normy branżowe. Inwestycja w droższą, ale solidniejszą mufę to tak naprawdę oszczędność. Zapobiega ona kosztownym naprawom, przestojom i zapewnia spokój ducha. Pamiętaj, że koszt mufy to często niewielki ułamek kosztu całej instalacji, ale jej awaria może sparaliżować cały system. Znalezienie optymalnego rozwiązania to zatem znalezienie balansu między ceną a gwarancją niezawodności w danych warunkach eksploatacji.
