Planując remont, niezależnie od tego, czy jesteś doświadczonym majsterkowiczem, czy dopiero zaczynasz swoją przygodę z instalacjami elektrycznymi, z pewnością natkniesz się na kwestię sterowania oświetleniem z wielu miejsc. To nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa. Właściwe podłączenie wyłącznika schodowego to podstawa. W tym artykule, jako ekspert w dziedzinie instalacji elektrycznych, przeprowadzę Cię krok po kroku przez wszystkie aspekty, od liczby potrzebnych żył, przez funkcje poszczególnych przewodów, aż po kluczowe zasady bezpieczeństwa. Moim celem jest dostarczenie Ci kompleksowej i praktycznej wiedzy, która pozwoli Ci zrealizować projekt z pewnością i zgodnie ze sztuką.
Ile przewodów potrzebujesz do instalacji wyłącznika schodowego
- Do podstawowego układu z dwoma wyłącznikami schodowymi potrzebne są minimum 3 żyły.
- Dla zwiększenia bezpieczeństwa i elastyczności instalacji zaleca się stosowanie kabli 4- lub 5-żyłowych (z żyłą N i PE).
- Wyłącznik krzyżowy, używany do sterowania światłem z więcej niż dwóch miejsc, wymaga 4 żył przechodzących przez jego puszkę.
- Kluczowe żyły to fazowa (L), dwie korespondencyjne, neutralna (N) i ochronna (PE).
- Najczęściej stosowany kabel to miedziany YDYp o przekroju 1,5 mm².
Dlaczego zwykły włącznik to za mało? Zrozum potrzebę instalacji schodowej
Wyobraź sobie długi korytarz, klatkę schodową w domu piętrowym lub przestronny salon. W takich miejscach jeden włącznik światła to prawdziwa udręka. Musisz przejść przez ciemność, aby dosięgnąć włącznika, a po jego włączeniu – znowu w ciemności, aby go wyłączyć, gdy opuszczasz pomieszczenie. To nie tylko niewygodne, ale i potencjalnie niebezpieczne, zwłaszcza na schodach, gdzie ryzyko potknięcia jest znacznie większe.
Właśnie dlatego powstały wyłączniki schodowe i krzyżowe. To inteligentne rozwiązania, które pozwalają na sterowanie jednym źródłem światła z dwóch lub więcej niezależnych punktów. Dzięki nim możesz zapalić światło na dole schodów, a zgasić je na górze, bez konieczności wracania. To znacząco zwiększa komfort użytkowania i, co najważniejsze, bezpieczeństwo domowników. Moje doświadczenie pokazuje, że to jedna z pierwszych modernizacji, o którą proszą klienci, ceniący sobie funkcjonalność i spokój ducha.
Ile żył do wyłącznika schodowego? Konkretna odpowiedź dla najczęstszego scenariusza

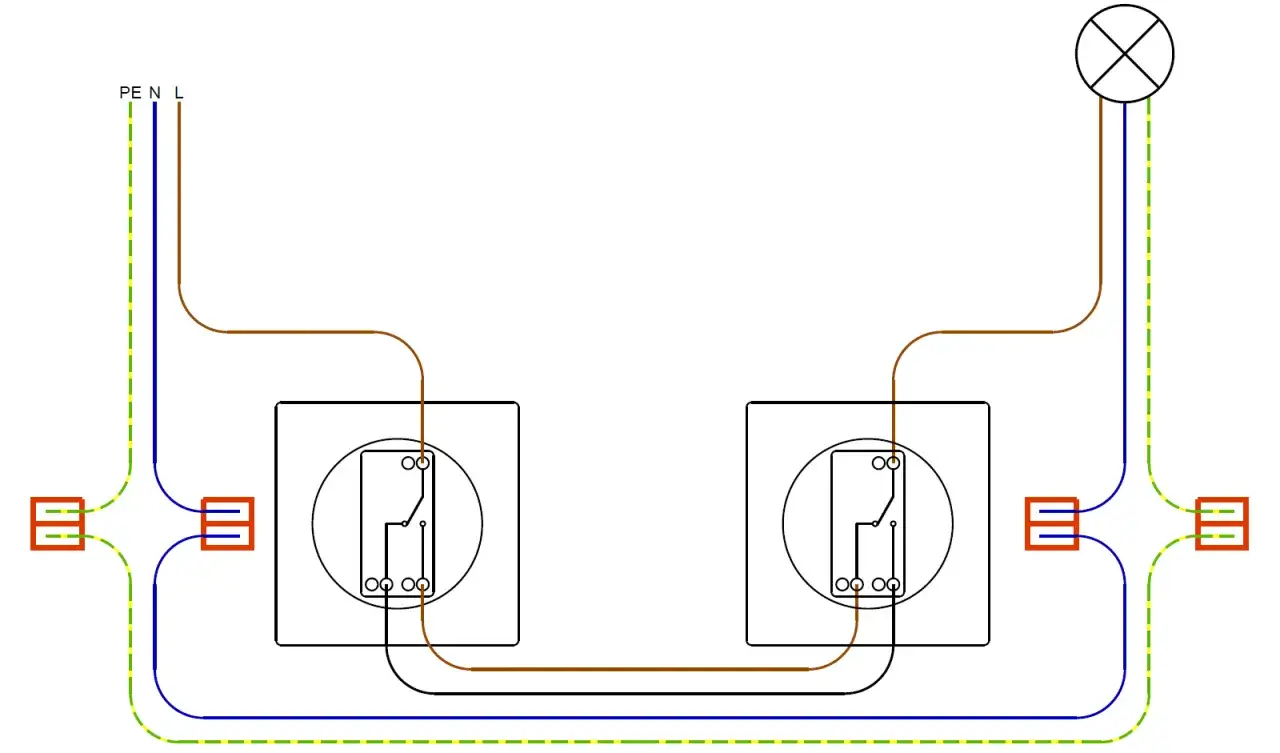

Przechodząc do sedna, podstawowy układ sterowania oświetleniem z dwóch miejsc, wykorzystujący dwa wyłączniki schodowe, wymaga minimum trzech żył biegnących pomiędzy puszkami z wyłącznikami. Te trzy żyły pełnią kluczowe funkcje: jedna doprowadza fazę do pierwszego wyłącznika, a dwie pozostałe to tak zwane żyły korespondencyjne, które umożliwiają "komunikację" między wyłącznikami, przenosząc "przełączoną fazę".
Jednakże, jako doświadczony elektryk, zawsze rekomenduję stosowanie kabli cztero- lub pięciożyłowych, nawet jeśli teoretycznie trzy żyły wystarczą do działania. Dlaczego? Dodanie żyły neutralnej (N) i ochronnej (PE) jest absolutnie kluczowe dla bezpieczeństwa i przyszłej elastyczności instalacji. Żyła neutralna jest niezbędna do zamknięcia obwodu dla wielu nowoczesnych urządzeń oświetleniowych, w tym inteligentnych żarówek czy modułów smart home, które często wymagają stałego zasilania. Żyła ochronna (PE) natomiast to Twoja polisa bezpieczeństwa – chroni przed porażeniem w przypadku awarii. Pamiętaj, że zgodnie z nowoczesnymi standardami instalacyjnymi, obecność tych żył w każdej puszce jest wysoce pożądana. Jak słusznie zauważa Citrono.pl, minimum to 3 żyły, ale rekomendowane są 4 lub 5, i w pełni się z tym zgadzam.
Anatomia kabla schodowego: Jaką rolę pełni każda żyła w instalacji
Zrozumienie funkcji każdej żyły w kablu jest fundamentalne dla prawidłowego i bezpiecznego wykonania instalacji. Nie chodzi tylko o podłączenie, ale o świadome działanie. Przyjrzyjmy się bliżej każdej z nich:
- Żyła fazowa (L): To serce obwodu. Żyła fazowa doprowadza zasilanie (napięcie 230V) do pierwszego wyłącznika schodowego. Bez niej, cała instalacja jest martwa. Typowe kolory dla tej żyły to brązowy lub czarny. Jej prawidłowe podłączenie jest kluczowe dla działania, a błąd może prowadzić do braku zasilania lub, co gorsza, do zwarcia.
- Przewody korespondencyjne: Często nazywam je "przewodami komunikacyjnymi", ponieważ to one łączą oba wyłączniki schodowe i przenoszą "przełączoną fazę" między nimi. Dzięki nim, niezależnie od tego, który wyłącznik zostanie naciśnięty, stan oświetlenia ulegnie zmianie. Zazwyczaj używa się do nich dowolnych innych kolorów, np. szarego, białego czy czerwonego, by odróżnić je od fazy, neutralnego i ochronnego.
- Żyła neutralna (N): Jest niezbędna do zamknięcia obwodu elektrycznego. Prąd płynie z fazy do urządzenia, a następnie wraca do źródła przez żyłę neutralną. Bardzo ważne jest, aby pamiętać, że żyła neutralna jest prowadzona bezpośrednio do punktu oświetleniowego (lampy), a nie przez wyłączniki schodowe. Jej typowy kolor to niebieski.
- Żyła ochronna (PE): To Twój anioł stróż w instalacji. Służy do zabezpieczenia przed porażeniem elektrycznym. W przypadku uszkodzenia izolacji i pojawienia się napięcia na metalowej obudowie urządzenia, żyła ochronna bezpiecznie odprowadzi prąd do ziemi, powodując zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego). Podobnie jak żyła neutralna, jest podłączana bezpośrednio do lampy (jeśli ta wymaga ochrony) i nigdy nie przechodzi przez wyłączniki. Jej charakterystyczny kolor to żółto-zielony.
Aby ułatwić zrozumienie, przygotowałem tabelę podsumowującą:
| Funkcja żyły | Typowe kolory | Opis |
|---|---|---|
| Fazowa (L) | Brązowy, czarny | Doprowadza napięcie 230V do instalacji, do pierwszego wyłącznika schodowego. |
| Korespondencyjne | Dowolne inne (np. szary, biały, czerwony) | Służą do wzajemnej komunikacji między wyłącznikami schodowymi, przenoszą "przełączoną" fazę. |
| Neutralna (N) | Niebieski | Zamyka obwód elektryczny, prowadzi prąd z powrotem do źródła. Nie jest podłączana do wyłącznika. |
| Ochronna (PE) | Żółto-zielony | Zapewnia bezpieczeństwo, odprowadzając prąd upływowy w przypadku awarii. Nie jest podłączana do wyłącznika. |
Co zrobić, gdy dwa włączniki to za mało? Poznaj wyłącznik krzyżowy
Czasami dwa punkty sterowania to za mało. Pomyśl o bardzo długim korytarzu, holu z wieloma wejściami, czy dużej hali. W takich sytuacjach z pomocą przychodzi wyłącznik krzyżowy. Jest to sprytne urządzenie, które pozwala na dodanie kolejnych punktów sterowania oświetleniem, umożliwiając włączanie i wyłączanie światła z trzech, czterech, a nawet więcej miejsc.
Zasada jego działania polega na "przeplataniu" żył korespondencyjnych. Wyłącznik krzyżowy jest zawsze włączany pomiędzy dwoma wyłącznikami schodowymi w obwodzie. Oznacza to, że do jego puszki muszą być doprowadzone dwie żyły korespondencyjne z poprzedniego wyłącznika (schodowego lub krzyżowego) i wyprowadzone dwie kolejne żyły korespondencyjne do następnego wyłącznika (krzyżowego lub schodowego). W praktyce oznacza to, że przez puszkę wyłącznika krzyżowego muszą przechodzić cztery żyły. Jak podkreśla Citrono.pl, wyłącznik krzyżowy wymaga 4 żył, i to jest kluczowa informacja, którą musisz zapamiętać, planując taką instalację.
Jeden włącznik, dwa źródła światła? Czym jest podwójny wyłącznik schodowy
Zdarza się, że w jednym miejscu chcemy sterować dwoma niezależnymi obwodami oświetleniowymi, ale każdy z nich ma być sterowany w układzie schodowym. Idealnym rozwiązaniem jest wtedy podwójny wyłącznik schodowy. To nic innego jak dwa niezależne wyłączniki schodowe umieszczone w jednej obudowie, co pozwala zaoszczędzić miejsce na ścianie i uprościć estetykę.
Kiedy warto go zastosować? Na przykład, gdy na klatce schodowej masz oświetlenie sufitowe i dodatkowo kinkiety, a chcesz sterować każdym z nich niezależnie, z kilku punktów. Wymagania instalacyjne są tu nieco bardziej złożone. Do podwójnego wyłącznika schodowego musisz doprowadzić jedną wspólną żyłę fazową (L), która zasila oba "segmenty" wyłącznika. Następnie, dla każdego z dwóch sterowanych obwodów, potrzebujesz osobnej pary przewodów korespondencyjnych. Oznacza to, że do samego wyłącznika doprowadzasz minimum 1 żyłę fazową + 2x2 żyły korespondencyjne, co daje łącznie 5 żył. Oczywiście, do samych lamp, oprócz żył fazowych (przełączonych), musisz doprowadzić również żyły neutralne (N) i ochronne (PE).
Praktyczny przewodnik: Jaki kabel wybrać i jak przygotować się do montażu
Wybór odpowiedniego kabla to podstawa trwałej i bezpiecznej instalacji. W polskim budownictwie, do instalacji oświetleniowych, standardem jest stosowanie przewodów miedzianych typu YDYp o przekroju 1,5 mm². Dlaczego akurat ten? Miedź charakteryzuje się doskonałą przewodnością, a przekrój 1,5 mm² jest wystarczający dla obciążeń typowych dla oświetlenia domowego, zapewniając odpowiedni zapas mocy i minimalizując spadki napięcia. Litera "p" w nazwie YDYp oznacza, że jest to kabel płaski, co ułatwia jego układanie pod tynkiem.
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i akcesoria. Dobrze przygotowany warsztat to połowa sukcesu i gwarancja bezpieczeństwa:
- Ściągacz izolacji: Niezbędny do precyzyjnego usuwania izolacji z przewodów, bez uszkadzania miedzianych żył.
- Wkrętaki (płaskie i krzyżakowe): Do montażu wyłączników i zaciskania połączeń.
- Próbnik napięcia (neonowy lub cyfrowy): Absolutnie kluczowy do upewnienia się, że w obwodzie nie ma napięcia przed rozpoczęciem pracy.
- Miernik uniwersalny (multimetr): Przydatny do sprawdzania ciągłości obwodu i pomiaru napięcia.
- Nożyce do kabli: Do czystego i bezpiecznego cięcia przewodów.
- Puszki instalacyjne (podtynkowe lub natynkowe): Do montażu wyłączników i łączenia przewodów.
- Złączki instalacyjne (np. WAGO, kostki elektryczne): Do bezpiecznego i trwałego łączenia przewodów w puszkach.
- Taśma izolacyjna: Do dodatkowego zabezpieczania połączeń lub oznaczania przewodów.
- Ołówkowa latarka czołowa: Dla lepszej widoczności w ciemnych zakamarkach instalacji.
- Rękawice ochronne: Zawsze warto chronić dłonie.
Najczęstsze błędy przy podłączaniu – sprawdź, zanim włączysz zasilanie
Nawet doświadczonym zdarzają się pomyłki, dlatego zawsze podkreślam wagę podwójnego sprawdzenia. Oto najczęstsze błędy, które widuję przy podłączaniu wyłączników schodowych i krzyżowych:
- Błąd nr 1: Prowadzenie przewodów N i PE przez wyłącznik: To bardzo częsta i niebezpieczna pomyłka. Wyłącznik schodowy, podobnie jak każdy inny wyłącznik oświetleniowy, ma za zadanie przerywać wyłącznie obwód fazowy (L). Prowadzenie przez niego żył neutralnych (N) lub ochronnych (PE) jest kategorycznie zabronione. Może to prowadzić do niebezpiecznych sytuacji, takich jak pojawienie się napięcia na obudowie urządzenia, a w najlepszym wypadku do uszkodzenia sprzętu lub braku działania instalacji.
- Błąd nr 2: Pomylenie zacisków fazowych i korespondencyjnych: Wyłączniki schodowe mają zazwyczaj jeden zacisk wejściowy (faza) i dwa zaciski wyjściowe (korespondencyjne). Jeśli pomylisz te zaciski, wyłącznik po prostu nie będzie działał poprawnie – światło może włączać się lub wyłączać w sposób nieprzewidywalny, lub w ogóle nie reagować. Zawsze dokładnie sprawdzaj schemat producenta i oznaczaj przewody.
- Błąd nr 3: Nieprawidłowe połączenie włącznika krzyżowego: Schemat podłączenia wyłącznika krzyżowego jest bardziej złożony niż schodowego. Wymaga on precyzyjnego połączenia czterech żył: dwóch przychodzących i dwóch wychodzących. Błędy w połączeniu żył korespondencyjnych (np. zamiana miejscami) skutkują brakiem funkcjonalności, czyli niemożnością sterowania oświetleniem z wszystkich punktów. Zawsze korzystaj ze schematu i oznaczaj żyły, aby uniknąć pomyłek.
Bezpieczeństwo przede wszystkim: Kluczowe zasady pracy z instalacją elektryczną
Praca z elektrycznością to nie zabawa. To obszar, w którym nie ma miejsca na błędy i pośpiech. Porażenie prądem może mieć tragiczne konsekwencje, dlatego zawsze, ale to zawsze, stawiaj bezpieczeństwo na pierwszym miejscu. Oto zasady, których musisz bezwzględnie przestrzegać:
- Krok 1: Zawsze wyłączaj zasilanie i upewnij się, że go nie ma! Zanim dotkniesz jakiegokolwiek przewodu, musisz mieć absolutną pewność, że obwód jest odłączony od zasilania. Rozpocznij pracę od wyłączenia głównego bezpiecznika lub wyłącznika różnicowoprądowego dla danego obwodu w rozdzielnicy. Ostrzeż domowników, że pracujesz przy elektryczności i poproś, aby nikt nie włączał zasilania pod Twoją nieobecność. Możesz nawet zabezpieczyć wyłącznik taśmą lub kartką z napisem "NIE WŁĄCZAĆ!".
- Krok 2: Używaj próbnika napięcia przed dotknięciem jakiegokolwiek przewodu. Wyłączenie bezpiecznika to pierwszy krok, ale nigdy nie jest wystarczający. Zawsze, bez wyjątku, sprawdź obecność napięcia za pomocą próbnika (neonowego lub cyfrowego) na każdym przewodzie, z którym masz zamiar pracować. Sprawdź wszystkie żyły w puszce, nawet te, które wydają się być "martwe". To kluczowy nawyk, który może uratować Ci życie.
- Krok 3: Jeśli masz wątpliwości, nie ryzykuj – wezwij elektryka. To najważniejsza zasada. Instalacje elektryczne są złożone, a błędy mogą być kosztowne, a co gorsza, śmiertelne. Jeśli jakikolwiek etap pracy budzi Twoje wątpliwości, nie jesteś pewien schematu, nie rozumiesz działania jakiegoś elementu, lub po prostu brakuje Ci doświadczenia – natychmiast przerwij pracę. Nie próbuj "jakoś to podłączyć". Skonsultuj się z kwalifikowanym elektrykiem. Pamiętaj, że bezpieczeństwo jest najważniejsze i żadna oszczędność nie jest warta ryzykowania zdrowia lub życia.
