Konduktancja kabli - Klucz do efektywności i bezpieczeństwa

Artykuł ten kompleksowo wyjaśni pojęcie konduktancji, kluczowe w elektrotechnice, zwłaszcza w kontekście kabli. Dowiesz się, czym jest przewodność elektryczna czynna, jak odróżnić ją od rezystancji i konduktywności, a także jakie czynniki wpływają na jej wartość w praktycznych zastosowaniach. Jak podaje Wikipedia, konduktancja jest fundamentalną wielkością fizyczną w analizie obwodów elektrycznych.

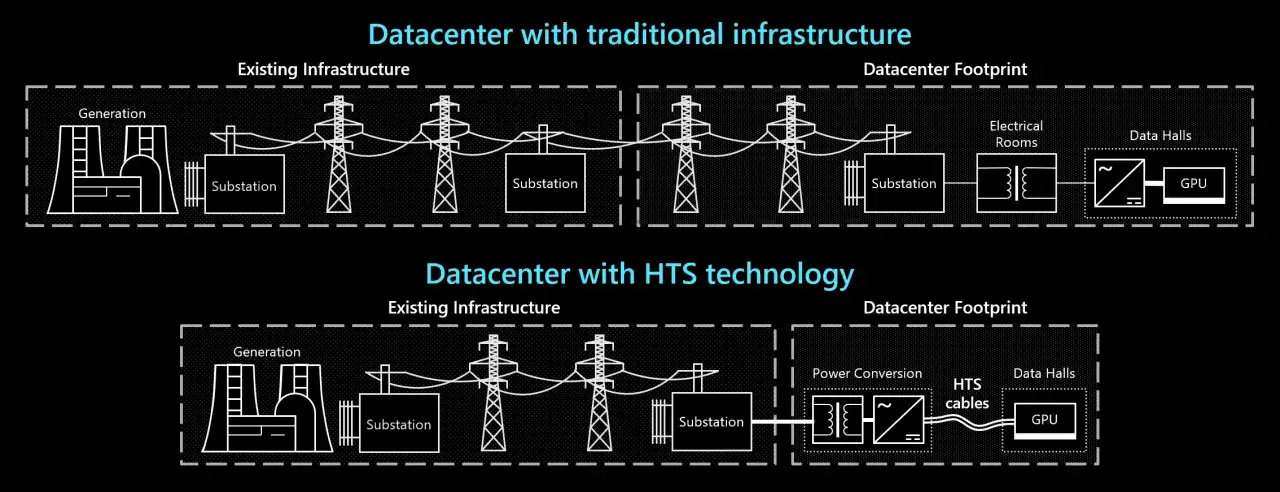

Dlaczego zrozumienie konduktancji jest kluczowe dla każdego kabla?

Zrozumienie konduktancji jest absolutnie fundamentalne w projektowaniu, wyborze i eksploatacji kabli, ponieważ to właśnie ona bezpośrednio wpływa na efektywność energetyczną, bezpieczeństwo i niezawodność całej instalacji elektrycznej. W praktyce, wysoka konduktancja kabla oznacza jego zdolność do efektywnego przewodzenia prądu elektrycznego przy minimalnych stratach. Jest to szczególnie ważne w dzisiejszych czasach, gdy dążymy do maksymalizacji oszczędności energii i redukcji śladu węglowego.

Kable o wysokiej konduktancji charakteryzują się mniejszym wydzielaniem ciepła. Dlaczego to tak istotne? Nadmierne nagrzewanie się kabli może prowadzić do uszkodzenia izolacji, co z kolei zwiększa ryzyko zwarć, pożarów, a nawet całkowitej awarii systemu. Projektując instalacje, zawsze zwracam uwagę na to, aby dobierać przewody, które zapewnią optymalną konduktancję, minimalizując tym samym ryzyko przegrzewania i zapewniając długotrwałą, bezawaryjną pracę.

Ponadto, niższe straty energii w kablach o wysokiej konduktancji przekładają się na niższe rachunki za prąd i bardziej zrównoważone zużycie zasobów. W każdej instalacji, od domowej po przemysłową, każdy wat zaoszczędzonej energii ma znaczenie. Dlatego też, jako inżynier, zawsze podkreślam, że konduktancja to nie tylko teoretyczne pojęcie, ale praktyczny wskaźnik efektywności i bezpieczeństwa, który powinien być brany pod uwagę na każdym etapie cyklu życia kabla.

Konduktancja – czym jest i jak odróżnić ją od oporu elektrycznego?

Aby w pełni zrozumieć rolę konduktancji w kablach, musimy najpierw jasno zdefiniować to pojęcie i odróżnić je od innych, często mylonych terminów, takich jak opór elektryczny czy konduktywność. To podstawa do dalszych rozważań o efektywności przewodzenia prądu.

Definicja i podstawowy wzór: odwróć rezystancję, aby poznać przewodność

Konduktancja, zwana również przewodnością elektryczną czynną, to wielkość fizyczna, która określa zdolność danego elementu do przewodzenia prądu elektrycznego. Im wyższa konduktancja, tym łatwiej prąd przepływa przez dany materiał lub komponent. Jest to fundamentalnie związane z rezystancją (oporem elektrycznym), ponieważ konduktancja jest jej odwrotnością. Oznacza to, że element o niskiej rezystancji będzie miał wysoką konduktancję, i odwrotnie.

Wzór na konduktancję (G) jest prosty i klarowny:

G = 1/R

Gdzie:

• G to konduktancja,
• R to rezystancja (opór elektryczny) danego elementu, wyrażona w omach (Ω).

Z mojego doświadczenia wynika, że zrozumienie tej odwrotnej zależności jest kluczem do intuicyjnego pojmowania przepływu prądu w obwodach.

Simens (S) – poznaj jednostkę, która mierzy łatwość przepływu prądu

Jednostką konduktancji w układzie SI jest simens (S). Nazwa ta pochodzi od Wernera von Siemensa, niemieckiego wynalazcy i przemysłowca. Wcześniej używano również jednostki "mho" (om od tyłu), co doskonale oddawało jej odwrotny charakter względem oma.

Co oznacza wartość wyrażona w simensach w praktyce? Jeśli element ma konduktancję 1 S, oznacza to, że przyłożone napięcie 1 wolta spowoduje przepływ prądu o natężeniu 1 ampera. Im wyższa wartość w simensach, tym łatwiej dany element przewodzi prąd. Niska wartość konduktancji (bliska zeru simensów) wskazuje natomiast na słabe przewodzenie, czyli wysoki opór. Jest to prosta i efektywna miara, która pozwala mi szybko ocenić, jak dobrze dany materiał sprawdzi się jako przewodnik.

Konduktancja a konduktywność (przewodność właściwa) – kluczowa różnica, której nie można pominąć

Często spotykam się z myleniem konduktancji z konduktywnością, a to bardzo istotna różnica. Konduktancja (G) jest cechą konkretnego obiektu, na przykład odcinka kabla o określonej długości i przekroju. Mówi nam, jak dobrze ten konkretny kabel przewodzi prąd.

Z kolei konduktywność (σ), znana również jako przewodność właściwa, to wewnętrzna właściwość materiału, z którego ten obiekt jest wykonany. Jest to miara tego, jak dobrze dany materiał (np. miedź, aluminium) przewodzi prąd, niezależnie od jego kształtu czy rozmiaru. Konduktywność jest stałą materiałową dla określonych warunków (np. temperatury).

Zależność między konduktancją a konduktywnością opisuje wzór:

G = σ * (S/l)

Gdzie:

• G to konduktancja (w simensach, S),
• σ (sigma) to konduktywność materiału (w simensach na metr, S/m),
• S to pole przekroju poprzecznego przewodnika (w metrach kwadratowych, m²),
• l to długość przewodnika (w metrach, m).

W praktyce oznacza to, że aby uzyskać wysoką konduktancję w kablu, potrzebujemy materiału o wysokiej konduktywności (np. miedzi), odpowiednio dużego przekroju i jak najmniejszej długości. To rozróżnienie jest kluczowe przy projektowaniu i doborze kabli, ponieważ pozwala mi precyzyjnie przewidzieć ich zachowanie w różnych warunkach.

Konduktancja w praktyce: Jak budowa kabla wpływa na jego wydajność?

Teraz, gdy mamy już solidne podstawy teoretyczne, przejdźmy do praktycznych aspektów. Konduktancja kabla nie jest wartością stałą; zależy ona od kilku kluczowych czynników związanych z jego budową i warunkami eksploatacji. Zrozumienie tych zależności pozwala na świadomy wybór i projektowanie instalacji elektrycznych.

Materiał ma znaczenie: Dlaczego miedź i aluminium dominują w produkcji przewodów?

Wybór materiału przewodzącego jest jednym z najważniejszych czynników wpływających na konduktancję kabla. To właśnie konduktywność materiału decyduje o jego podstawowej zdolności do przewodzenia prądu. Nie bez powodu miedź i aluminium dominują w produkcji kabli elektrycznych.

Miedź jest znana z bardzo wysokiej konduktywności, co czyni ją doskonałym przewodnikiem. Kable miedziane charakteryzują się niską rezystancją, a co za tym idzie – wysoką konduktancją, co minimalizuje straty energii i wydzielanie ciepła. Aluminium, choć ma nieco niższą konduktywność niż miedź, jest znacznie lżejsze i tańsze, co czyni je atrakcyjnym wyborem dla linii przesyłowych wysokiego napięcia, gdzie waga i koszt są kluczowe. W praktyce, świadomy wybór między miedzią a aluminium zależy od specyficznych wymagań aplikacji, takich jak obciążalność prądowa, długość trasy, koszt i waga. Zawsze analizuję te czynniki, aby dobrać optymalne rozwiązanie.

Przekrój i długość kabla: Jak wymiary decydują o stratach energii?

Wymiary geometryczne kabla – jego pole przekroju poprzecznego i długość – mają bezpośredni i bardzo znaczący wpływ na jego konduktancję. Jest to jeden z najbardziej intuicyjnych aspektów, który mogę łatwo zwizualizować.

Konduktancja jest wprost proporcjonalna do pola przekroju poprzecznego (S). Oznacza to, że im grubszy kabel (większe S), tym wyższa jego konduktancja. Wyobraźmy sobie rurę wodną – szersza rura pozwala na swobodniejszy przepływ wody. Podobnie jest z prądem – większy przekrój daje więcej "miejsca" dla elektronów, zmniejszając opór i zwiększając przewodność.

Z drugiej strony, konduktancja jest odwrotnie proporcjonalna do długości (l) kabla. Im dłuższy kabel, tym niższa jego konduktancja. Dłuższa droga dla elektronów oznacza większy opór, a tym samym mniejszą zdolność do przewodzenia prądu. W praktyce oznacza to, że w długich instalacjach muszę stosować kable o większym przekroju, aby zrekompensować spadek konduktancji wynikający z długości i utrzymać straty energii na akceptowalnym poziomie.

Praktyczne implikacje tych zależności są ogromne. Niewłaściwy dobór przekroju kabla do jego długości i obciążenia może prowadzić do znacznych strat energii (spadków napięcia) i nadmiernego nagrzewania się przewodów, co jest zarówno nieefektywne, jak i niebezpieczne.

Wpływ temperatury na konduktancję – ukryty wróg wydajności Twojej instalacji

Temperatura jest czynnikiem, który często bywa niedoceniany, a ma znaczący wpływ na konduktancję przewodników metalowych. W przypadku większości metali, w tym miedzi i aluminium, wzrost temperatury powoduje wzrost rezystancji. Konsekwencją tego jest spadek konduktancji.

Dlaczego tak się dzieje? Wraz ze wzrostem temperatury, atomy w strukturze krystalicznej metalu zaczynają drgać z większą amplitudą. Te chaotyczne drgania utrudniają swobodny przepływ elektronów, zwiększając ich rozpraszanie i tym samym opór elektryczny. To zjawisko sprawia, że temperatura jest ukrytym wrogiem wydajności każdej instalacji elektrycznej.

Wzrost rezystancji (spadek konduktancji) w wyniku podwyższonej temperatury prowadzi do zwiększenia strat mocy w kablu, które z kolei generują jeszcze więcej ciepła (efekt Joule'a). Tworzy to samonapędzający się cykl, który może prowadzić do przegrzewania się kabli, uszkodzenia izolacji i skrócenia żywotności całej instalacji. Dlatego w projektowaniu i eksploatacji systemów elektrycznych zawsze uwzględniam warunki temperaturowe otoczenia oraz przewidywane obciążenie, aby zapewnić odpowiednie chłodzenie i dobór przewodów, które utrzymają swoją konduktancję na bezpiecznym poziomie.

Jak obliczyć konduktancję kabla? Praktyczny poradnik

Znając już definicję konduktancji i czynniki na nią wpływające, możemy przejść do praktyki, czyli do sposobów jej obliczania. Istnieją dwie główne metody, w zależności od dostępnych danych.

Obliczenia krok po kroku na podstawie rezystancji

Najprostszym sposobem obliczenia konduktancji kabla jest wykorzystanie jego znanej rezystancji. Jeśli dysponujemy wartością oporu elektrycznego danego odcinka przewodu, wyznaczenie konduktancji jest kwestią jednego, prostego działania.

1. Zmierz lub znajdź rezystancję (R) kabla: Możesz to zrobić za pomocą multimetru lub odczytać z dokumentacji technicznej kabla. Upewnij się, że wartość jest wyrażona w omach (Ω).
2. Zastosuj wzór na konduktancję: Konduktancja (G) jest odwrotnością rezystancji.

G = 1/R

Przykład: Jeśli kabel ma rezystancję 0,5 Ω, jego konduktancja wyniesie:

G = 1 / 0,5 Ω = 2 S

Oznacza to, że ten kabel ma konduktancję 2 simensy.

Wykorzystanie parametrów materiałowych i geometrycznych do wyznaczenia konduktancji

Jeśli nie znasz rezystancji kabla, ale dysponujesz danymi o materiale, z którego jest wykonany, oraz jego wymiarami geometrycznymi, możesz obliczyć konduktancję za pomocą konduktywności materiału.

1. Określ konduktywność (σ) materiału: Wartości konduktywności dla typowych materiałów (np. miedzi, aluminium) można znaleźć w tabelach fizycznych lub danych technicznych. Pamiętaj, że konduktywność może nieznacznie zmieniać się z temperaturą. Dla miedzi w temperaturze 20°C wynosi około 59,6 x 10⁶ S/m.
2. Zmierz pole przekroju poprzecznego (S) kabla: Zazwyczaj podawane jest w mm², ale do wzoru potrzebujemy m². Przelicz mm² na m² (1 mm² = 10^-6 m²).
3. Zmierz długość (l) kabla: Upewnij się, że długość jest wyrażona w metrach (m).
4. Zastosuj wzór na konduktancję:

G = σ * (S/l)

Przykład: Kabel miedziany o długości 100 m i przekroju 2,5 mm² (czyli 2,5 x 10^-6 m²). Konduktywność miedzi σ ≈ 59,6 x 10⁶ S/m.

G = (59,6 x 10⁶ S/m) * (2,5 x 10^-6 m² / 100 m)

G = 59,6 * 2,5 / 100 S

G = 1,49 S

Obie metody pozwalają mi na precyzyjne określenie konduktancji, co jest nieocenione w procesie projektowania i weryfikacji instalacji.

Dlaczego wysoka konduktancja jest celem numer jeden w projektowaniu kabli?

Po dogłębnym poznaniu konduktancji i czynników na nią wpływających, staje się jasne, dlaczego dążenie do wysokiej konduktancji jest priorytetem w każdej dziedzinie, gdzie wykorzystuje się kable. To nie tylko kwestia teorii, ale przede wszystkim praktycznych korzyści, które przekładają się na bezpieczeństwo, efektywność i jakość.

Minimalizacja strat mocy i wydzielania ciepła – klucz do bezpiecznej i oszczędnej instalacji

Jak już wspomniałem, wysoka konduktancja oznacza niską rezystancję. Ta prosta zależność ma kolosalne znaczenie. Niska rezystancja kabla bezpośrednio przekłada się na minimalizację strat energii w postaci ciepła, zgodnie z prawem Joule'a (P = I²R). Im mniejsza rezystancja (a więc wyższa konduktancja), tym mniej energii elektrycznej jest marnowanej na niepożądane nagrzewanie się przewodu.

To z kolei ma dwie kluczowe konsekwencje. Po pierwsze, bezpieczeństwo. Mniejsze wydzielanie ciepła oznacza niższe ryzyko przegrzewania się kabli, uszkodzenia izolacji, a w skrajnych przypadkach – pożarów. Po drugie, ekonomiczność. Mniej zmarnowanej energii to niższe zużycie prądu i niższe rachunki. W skali dużej instalacji przemysłowej czy nawet całego budynku, oszczędności te mogą być znaczące. Dlatego też projektując systemy, zawsze dążę do tego, aby straty mocy w kablach były jak najmniejsze, co osiągam poprzez optymalizację konduktancji.

Konduktancja a jakość sygnału w kablach audio i teleinformatycznych

Wysoka konduktancja jest nie tylko kluczowa dla przesyłu mocy, ale również dla zachowania wysokiej jakości sygnału w kablach audio, wideo i teleinformatycznych. W tych zastosowaniach przesyłane są często bardzo delikatne sygnały, które są podatne na tłumienie i zniekształcenia.

Niska rezystancja (czyli wysoka konduktancja) minimalizuje tłumienie sygnału, co oznacza, że sygnał dociera do odbiornika z większą mocą i mniejszymi stratami. Zniekształcenia sygnału, takie jak szumy czy utrata szczegółów, są również redukowane, gdy kabel ma optymalną konduktancję. W przypadku kabli sieciowych (Ethernet) czy światłowodowych (choć te działają na innych zasadach, to w ich elementach składowych nadal liczy się przewodność), wysoka konduktancja przewodów zasilających i uziemiających jest niezbędna do zapewnienia stabilności i integralności danych. Jakość przesyłanego sygnału jest dla mnie priorytetem, szczególnie w systemach audiowizualnych i sieciach komputerowych, gdzie każdy detal ma znaczenie.

Przeczytaj również: Jak podłączyć kabel telefoniczny 4 żyłowy do RJ45 bez błędów

Praktyczne zastosowanie: Dobór odpowiedniego kabla do konkretnego obciążenia

Zrozumienie konduktancji jest absolutnie niezbędne do prawidłowego doboru kabli do różnych zastosowań i obciążeń. To właśnie na podstawie analizy wymaganej konduktancji (lub dopuszczalnej rezystancji) dokonuję wyboru odpowiedniego przekroju i materiału kabla. Nie jest to jedynie kwestia "grubości" kabla, ale kompleksowego podejścia, które uwzględnia wszystkie czynniki.

Wybór kabla o odpowiedniej konduktancji jest krytyczny dla efektywności, bezpieczeństwa i długowieczności instalacji. Zbyt niska konduktancja (za mały przekrój, zbyt długa trasa, zły materiał) może prowadzić do nadmiernego nagrzewania, spadków napięcia i strat energii. Zbyt wysoka konduktancja (niepotrzebnie duży przekrój) może być nieekonomiczna i prowadzić do nieuzasadnionego wzrostu kosztów instalacji. Dlatego zawsze staram się znaleźć optymalny balans, dobierając kable, które zapewnią niezawodną pracę przy akceptowalnych kosztach i maksymalnym bezpieczeństwie. To jest sedno mojej pracy jako inżyniera elektryka.
